2011 Hyundai Santa Fe Manuale del proprietario (in Italian)

23
Un'occhiata alla vettura

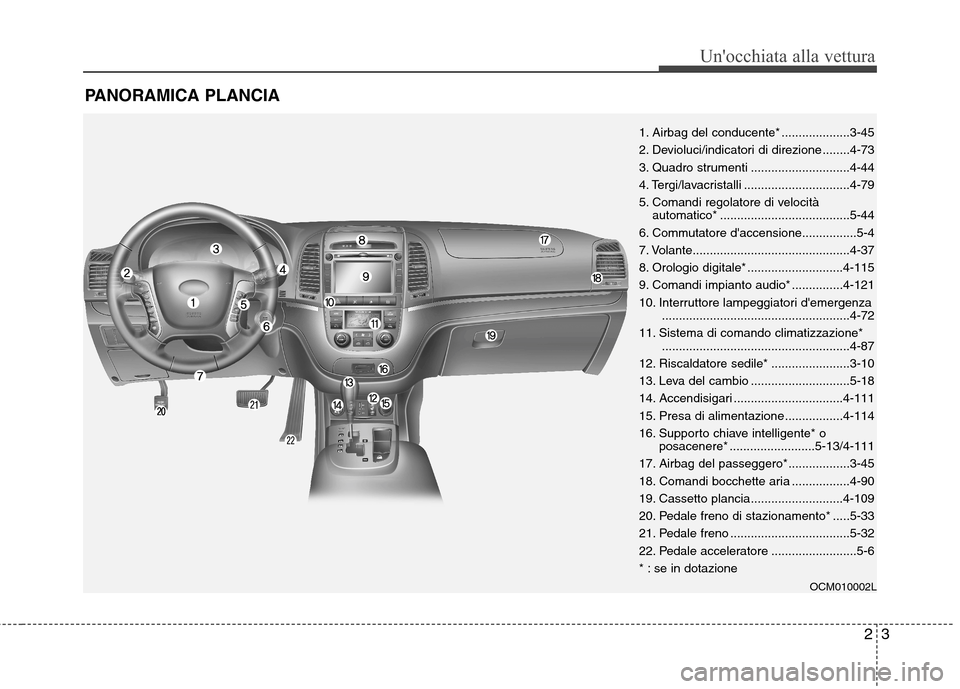

PANORAMICA PLANCIA
1. Airbag del conducente* ....................3-45
2. Devioluci/indicatori di direzione ........4-73
3. Quadro strumenti .............................4-44
4. Tergi/lavacristalli ...............................4-79
5. Comandi regolatore di velocitàautomatico* ......................................5-44
6. Commutatore d'accensione................5-4
7. Volante..............................................4-37
8. Orologio digitale* ............................4-115
9. Comandi impianto audio* ...............4-121
10. Interruttore lampeggiatori d'emergenza .......................................................4-72
11. Sistema di comando climatizzazione* .......................................................4-87
12. Riscaldatore sedile* .......................3-10
13. Leva del cambio .............................5-18
14. Accendisigari ................................4-111
15. Presa di alimentazione .................4-114
16. Supporto chiave intelligente* o posacenere* .........................5-13/4-111
17. Airbag del passeggero*..................3-45
18. Comandi bocchette aria .................4-90
19. Cassetto plancia...........................4-109
20. Pedale freno di stazionamento* .....5-33
21. Pedale freno ...................................5-32
22. Pedale acceleratore .........................5-6
* : se in dotazione
OCM010002L

Un'occhiata alla vettura
4
2

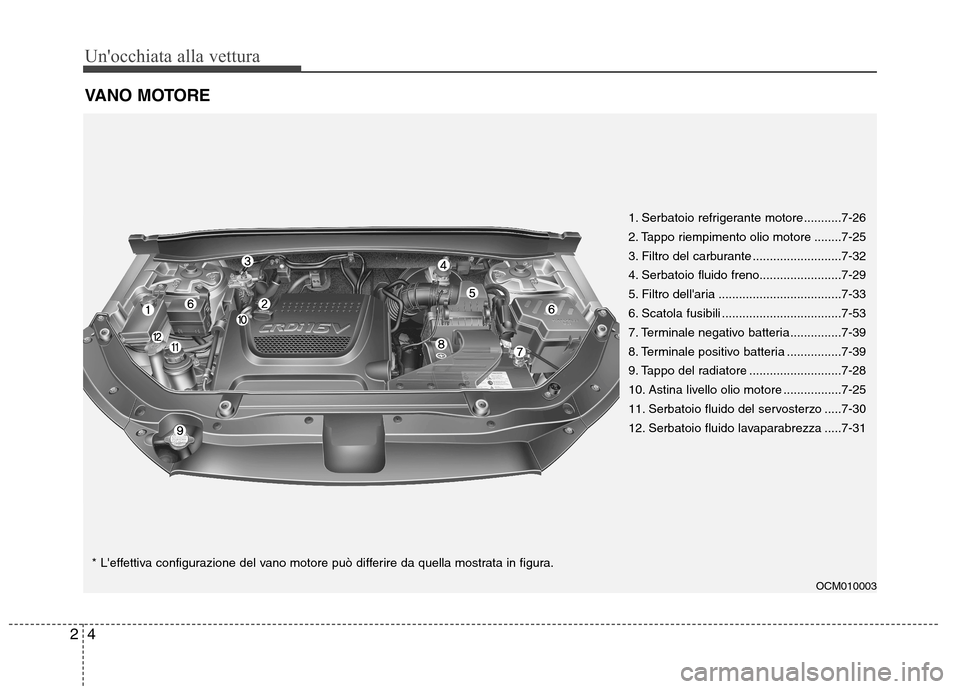

VANO MOTORE
OCM010003
1. Serbatoio refrigerante motore ...........7-26
2. Tappo riempimento olio motore ........7-25
3. Filtro del carburante ..........................7-32
4. Serbatoio fluido freno........................7-29
5. Filtro dell'aria ....................................7-33
6. Scatola fusibili ...................................7-53
7. Terminale negativo batteria ...............7-39
8. Terminale positivo batteria ................7-39
9. Tappo del radiatore ...........................7-28
10. Astina livello olio motore .................7-25
11. Serbatoio fluido del servosterzo .....7-30
12. Serbatoio fluido lavaparabrezza .....7-31
* L'effettiva configurazione del vano motore può differire da quella mostrata in figura.

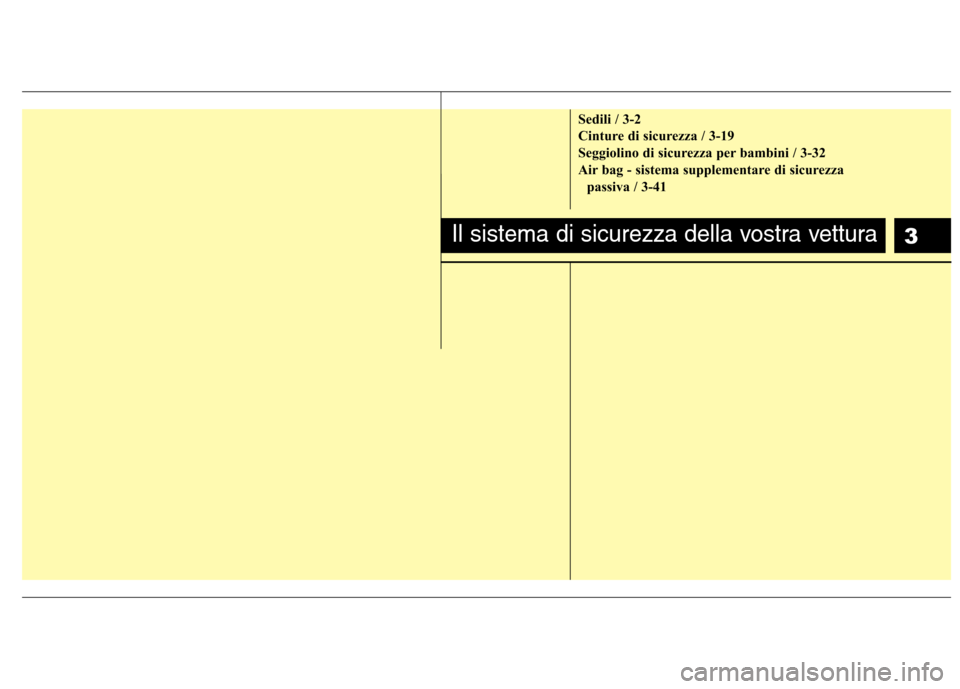

3
Sedili / 3-2
Cinture di sicurezza / 3-19
Seggiolino di sicurezza per bambini / 3-32
Air bag - sistema supplementare di sicurezza passiva / 3-41
Il sistema di sicurezza della vostra vettura

Il sistema di sicurezza della vostra vettura
2
3

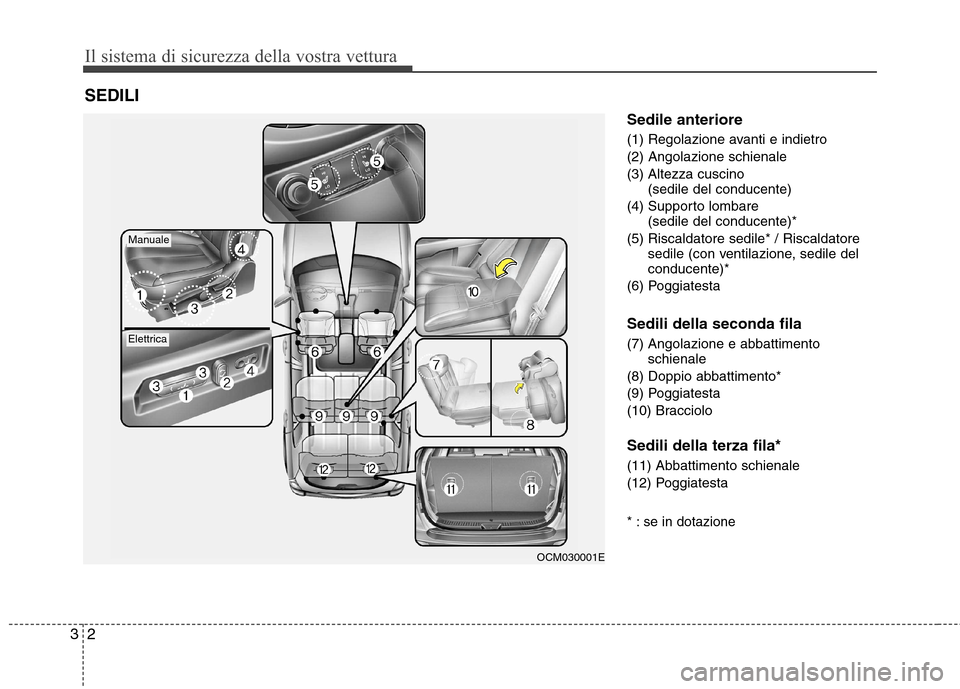

Sedile anteriore
(1) Regolazione avanti e indietro (2) Angolazione schienale
(3) Altezza cuscino
(sedile del conducente)
(4) Supporto lombare (sedile del conducente)*
(5) Riscaldatore sedile* / Riscaldatore sedile (con ventilazione, sedile del conducente)*
(6) Poggiatesta Sedili della seconda fila
(7) Angolazione e abbattimento schienale
(8) Doppio abbattimento*
(9) Poggiatesta
(10) Bracciolo Sedili della terza fila*
(11) Abbattimento schienale
(12) Poggiatesta
* : se in dotazione
SEDILI
OCM030001E
Manuale
Elettrica

33
Il sistema di sicurezza della vostra vettura

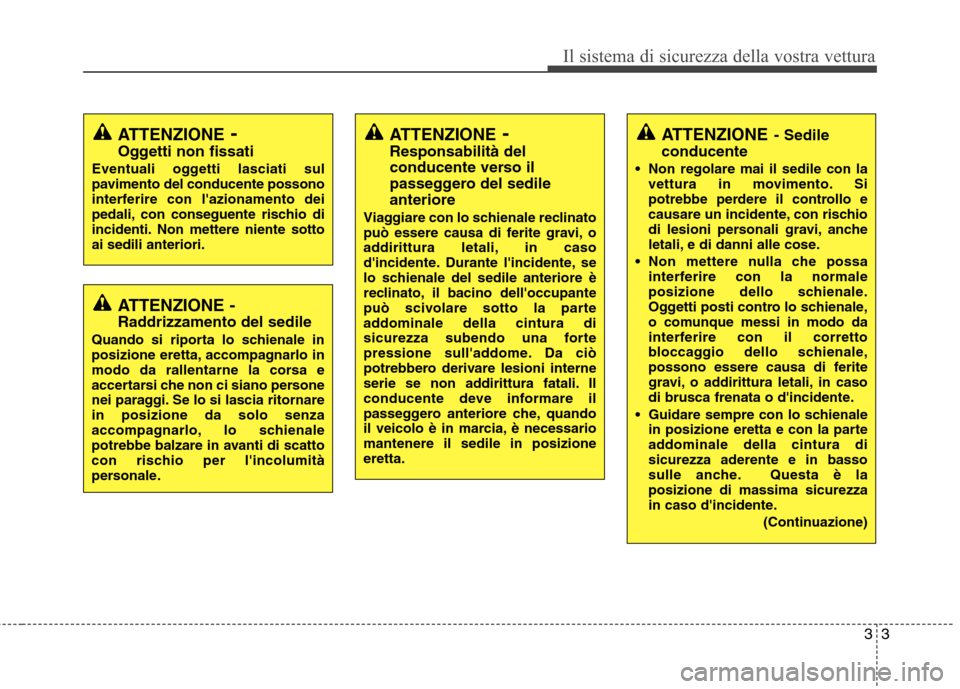

ATTENZIONE- Sedile
conducente
• Non regolare mai il sedile con la vettura in movimento. Si
potrebbe perdere il controllo e
causare un incidente, con rischio
di lesioni personali gravi, anche
letali, e di danni alle cose.
Non mettere nulla che possa interferire con la normale
posizione dello schienale.
Oggetti posti contro lo schienale,
o comunque messi in modo da
interferire con il corretto
bloccaggio dello schienale,
possono essere causa di ferite
gravi, o addirittura letali, in caso
di brusca frenata o d'incidente.
Guidare sempre con lo schienale in posizione eretta e con la parte
addominale della cintura disicurezza aderente e in basso
sulle anche. Questa è laposizione di massima sicurezza
in caso d'incidente.
(Continuazione)
ATTENZIONE -
Raddrizzamento del sedile
Quando si riporta lo schienale in
posizione eretta, accompagnarlo in
modo da rallentarne la corsa e
accertarsi che non ci siano persone
nei paraggi. Se lo si lascia ritornarein posizione da solo senza
accompagnarlo, lo schienale
potrebbe balzare in avanti di scatto
con rischio per l'incolumità
personale.
ATTENZIONE -
Oggetti non fissati
Eventuali oggetti lasciati sul
pavimento del conducente possono
interferire con l'azionamento dei
pedali, con conseguente rischio di
incidenti. Non mettere niente sottoai sedili anteriori.ATTENZIONE -
Responsabilità del
conducente verso il
passeggero del sedileanteriore
Viaggiare con lo schienale reclinato
può essere causa di ferite gravi, o
addirittura letali, in caso
d'incidente. Durante l'incidente, se
lo schienale del sedile anteriore è
reclinato, il bacino dell'occupante
può scivolare sotto la parte
addominale della cintura di
sicurezza subendo una forte
pressione sull'addome. Da ciò
potrebbero derivare lesioni interne
serie se non addirittura fatali. Il
conducente deve informare il
passeggero anteriore che, quando
il veicolo è in marcia, è necessariomantenere il sedile in posizioneeretta.

Il sistema di sicurezza della vostra vettura
4
3

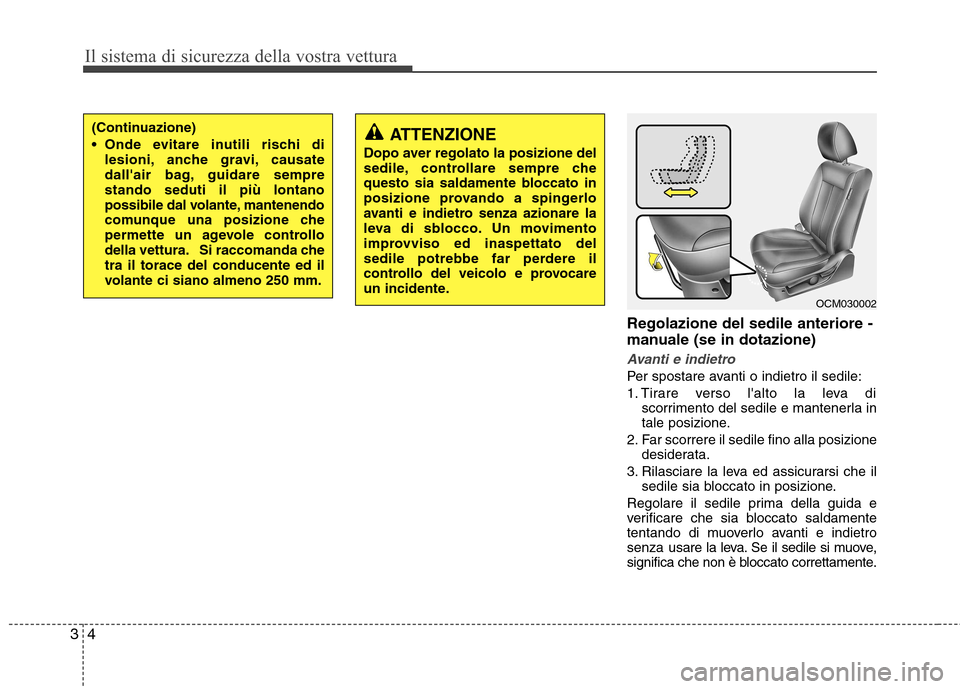

Regolazione del sedile anteriore -
manuale (se in dotazione)
Avanti e indietro
Per spostare avanti o indietro il sedile:
1. Tirare verso l'alto la leva di
scorrimento del sedile e mantenerla in
tale posizione.
2. Far scorrere il sedile fino alla posizione desiderata.
3. Rilasciare la leva ed assicurarsi che il sedile sia bloccato in posizione.
Regolare il sedile prima della guida e
verificare che sia bloccato saldamente
tentando di muoverlo avanti e indietro
senza usare la leva. Se il sedile si muove,
significa che non è bloccato correttamente.
(Continuazione)
Onde evitare inutili rischi di
lesioni, anche gravi, causate
dall'air bag, guidare sempre
stando seduti il più lontano
possibile dal volante, mantenendo
comunque una posizione che
permette un agevole controllo
della vettura. Si raccomanda chetra il torace del conducente ed il
volante ci siano almeno 250 mm.ATTENZIONE
Dopo aver regolato la posizione del
sedile, controllare sempre che
questo sia saldamente bloccato in
posizione provando a spingerlo
avanti e indietro senza azionare la
leva di sblocco. Un movimento
improvviso ed inaspettato del
sedile potrebbe far perdere il
controllo del veicolo e provocare
un incidente.
OCM030002

35
Il sistema di sicurezza della vostra vettura

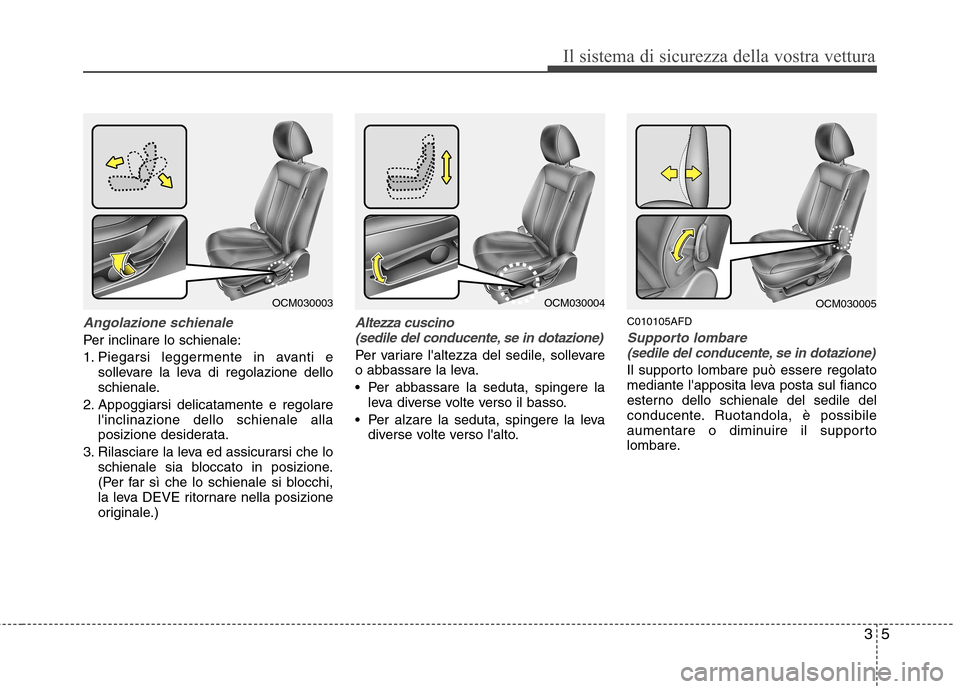

Angolazione schienale
Per inclinare lo schienale:
1. Piegarsi leggermente in avanti esollevare la leva di regolazione dello
schienale.
2. Appoggiarsi delicatamente e regolare l'inclinazione dello schienale alla
posizione desiderata.
3. Rilasciare la leva ed assicurarsi che lo schienale sia bloccato in posizione.
(Per far sì che lo schienale si blocchi,
la leva DEVE ritornare nella posizione
originale.)
Altezza cuscino
(sedile del conducente, se in dotazione)
Per variare l'altezza del sedile, sollevare
o abbassare la leva.
Per abbassare la seduta, spingere la leva diverse volte verso il basso.
Per alzare la seduta, spingere la leva diverse volte verso l'alto. C010105AFD
Supporto lombare (sedile del conducente, se in dotazione)
Il supporto lombare può essere regolato
mediante l'apposita leva posta sul fianco
esterno dello schienale del sedile del
conducente. Ruotandola, è possibile
aumentare o diminuire il supporto
lombare.
OCM030003OCM030004OCM030005

Il sistema di sicurezza della vostra vettura
6
3

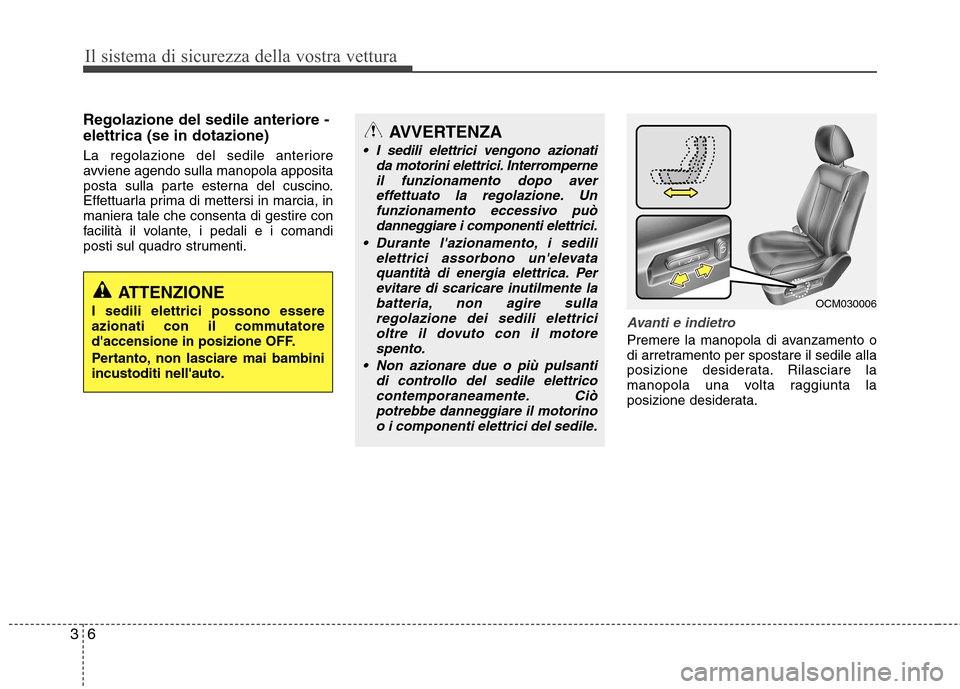

Regolazione del sedile anteriore - elettrica (se in dotazione)
La regolazione del sedile anteriore
avviene agendo sulla manopola apposita
posta sulla parte esterna del cuscino.
Effettuarla prima di mettersi in marcia, in
maniera tale che consenta di gestire con
facilità il volante, i pedali e i comandi
posti sul quadro strumenti.
Avanti e indietro
Premere la manopola di avanzamento o
di arretramento per spostare il sedile alla
posizione desiderata. Rilasciare la
manopola una volta raggiunta la
posizione desiderata.
ATTENZIONE
I sedili elettrici possono essere
azionati con il commutatore
d'accensione in posizione OFF.
Pertanto, non lasciare mai bambini incustoditi nell'auto.
AVVERTENZA
I sedili elettrici vengono azionati da motorini elettrici. Interromperne
il funzionamento dopo avereffettuato la regolazione. Unfunzionamento eccessivo può danneggiare i componenti elettrici.
Durante l'azionamento, i sedili elettrici assorbono un'elevataquantità di energia elettrica. Perevitare di scaricare inutilmente la
batteria, non agire sulla regolazione dei sedili elettricioltre il dovuto con il motorespento.
Non azionare due o più pulsanti di controllo del sedile elettricocontemporaneamente. Ciòpotrebbe danneggiare il motorino o i componenti elettrici del sedile.
OCM030006
