2011 Hyundai Santa Fe Manuale del proprietario (in Italian)

Manutenzione
66
7

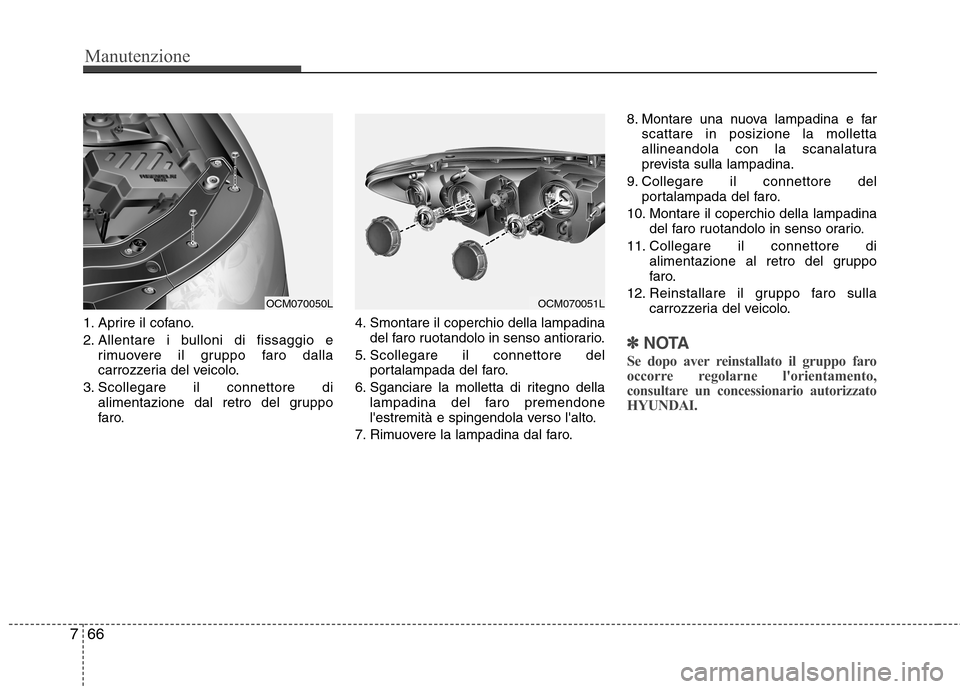

1. Aprire il cofano.
2. Allentare i bulloni di fissaggio e
rimuovere il gruppo faro dalla
carrozzeria del veicolo.
3. Scollegare il connettore di alimentazione dal retro del gruppo
faro. 4. Smontare il coperchio della lampadina
del faro ruotandolo in senso antiorario.
5. Scollegare il connettore del portalampada del faro.
6. Sganciare la molletta di ritegno della lampadina del faro premendone
l'estremità e spingendola verso l'alto.
7. Rimuovere la lampadina dal faro. 8. Montare una nuova lampadina e far
scattare in posizione la molletta
allineandola con la scanalatura
prevista sulla lampadina.
9. Collegare il connettore del portalampada del faro.
10. Montare il coperchio della lampadina del faro ruotandolo in senso orario.
11. Collegare il connettore di alimentazione al retro del gruppo
faro.
12. Reinstallare il gruppo faro sulla carrozzeria del veicolo.
✽✽NOTA
Se dopo aver reinstallato il gruppo faro
occorre regolarne l'orientamento,
consultare un concessionario autorizzato
HYUNDAI.
OCM070051LOCM070050L

767
Manutenzione

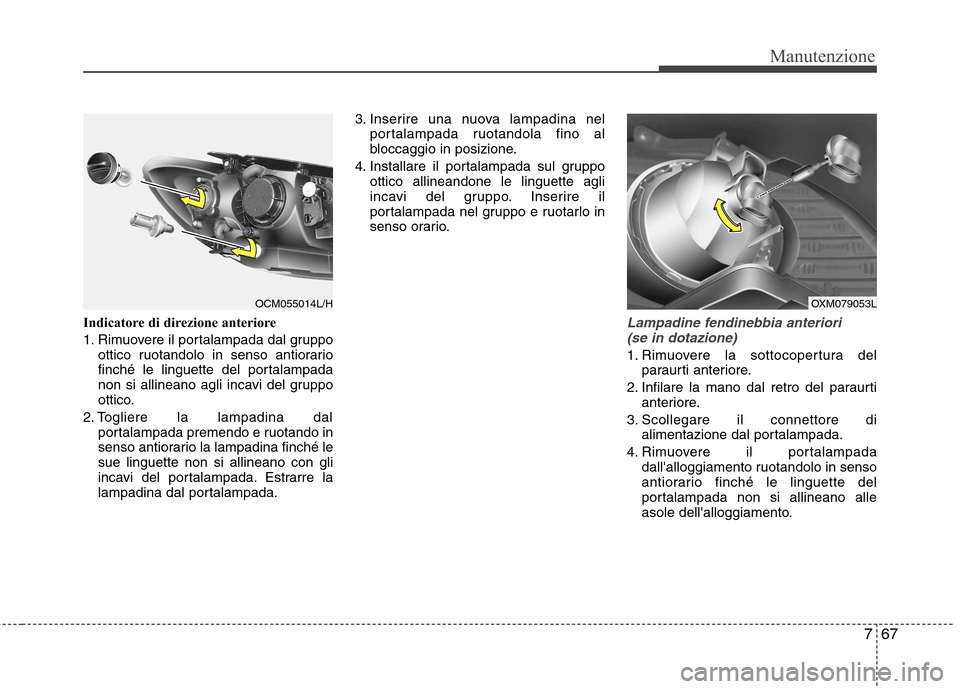

Indicatore di direzione anteriore
1. Rimuovere il portalampada dal gruppoottico ruotandolo in senso antiorario
finché le linguette del portalampada
non si allineano agli incavi del gruppo
ottico.
2. Togliere la lampadina dal portalampada premendo e ruotando in
senso antiorario la lampadina finché lesue linguette non si allineano con gli
incavi del portalampada. Estrarre la
lampadina dal portalampada. 3. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
4. Installare il portalampada sul gruppo ottico allineandone le linguette agli
incavi del gruppo. Inserire il
portalampada nel gruppo e ruotarlo in
senso orario.Lampadine fendinebbia anteriori
(se in dotazione)
1. Rimuovere la sottocopertura del paraurti anteriore.
2. Infilare la mano dal retro del paraurti anteriore.
3. Scollegare il connettore di alimentazione dal portalampada.
4. Rimuovere il portalampada dall'alloggiamento ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano alle
asole dell'alloggiamento.
OXM079053LOCM055014L/H

Manutenzione
68
7

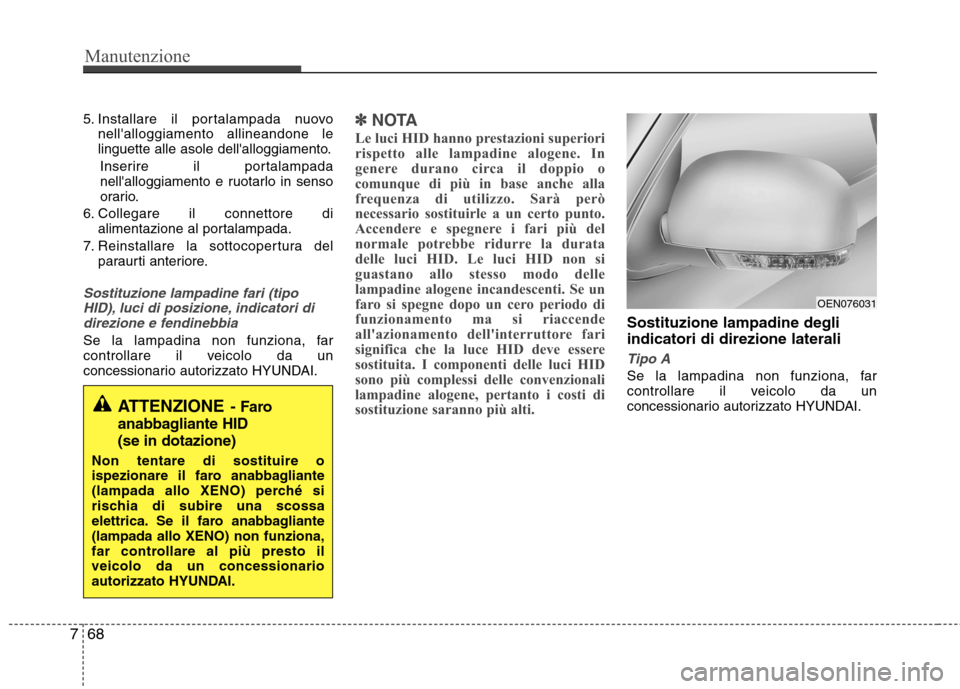

5. Installare il portalampada nuovo
nell'alloggiamento allineandone le
linguette alle asole dell'alloggiamento.
Inserire il portalampada
nell'alloggiamento e ruotarlo in senso
orario.
6. Collegare il connettore di alimentazione al portalampada.
7. Reinstallare la sottocopertura del paraurti anteriore.
Sostituzione lampadine fari (tipo
HID), luci di posizione, indicatori didirezione e fendinebbia
Se la lampadina non funziona, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.
✽✽ NOTA
Le luci HID hanno prestazioni superiori
rispetto alle lampadine alogene. In
genere durano circa il doppio o
comunque di più in base anche alla
frequenza di utilizzo. Sarà però
necessario sostituirle a un certo punto.
Accendere e spegnere i fari più del
normale potrebbe ridurre la durata
delle luci HID. Le luci HID non si
guastano allo stesso modo delle
lampadine alogene incandescenti. Se un
faro si spegne dopo un cero periodo di
funzionamento ma si riaccende
all'azionamento dell'interruttore fari
significa che la luce HID deve essere
sostituita. I componenti delle luci HID
sono più complessi delle convenzionali
lampadine alogene, pertanto i costi di
sostituzione saranno più alti.
Sostituzione lampadine degli indicatori di direzione laterali
Tipo A
Se la lampadina non funziona, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.
ATTENZIONE - Faro
anabbagliante HID (se in dotazione)
Non tentare di sostituire o
ispezionare il faro anabbagliante
(lampada allo XENO) perché si
rischia di subire una scossa
elettrica. Se il faro anabbagliante(lampada allo XENO) non funziona,
far controllare al più presto ilveicolo da un concessionario
autorizzato HYUNDAI.
OEN076031

769
Manutenzione

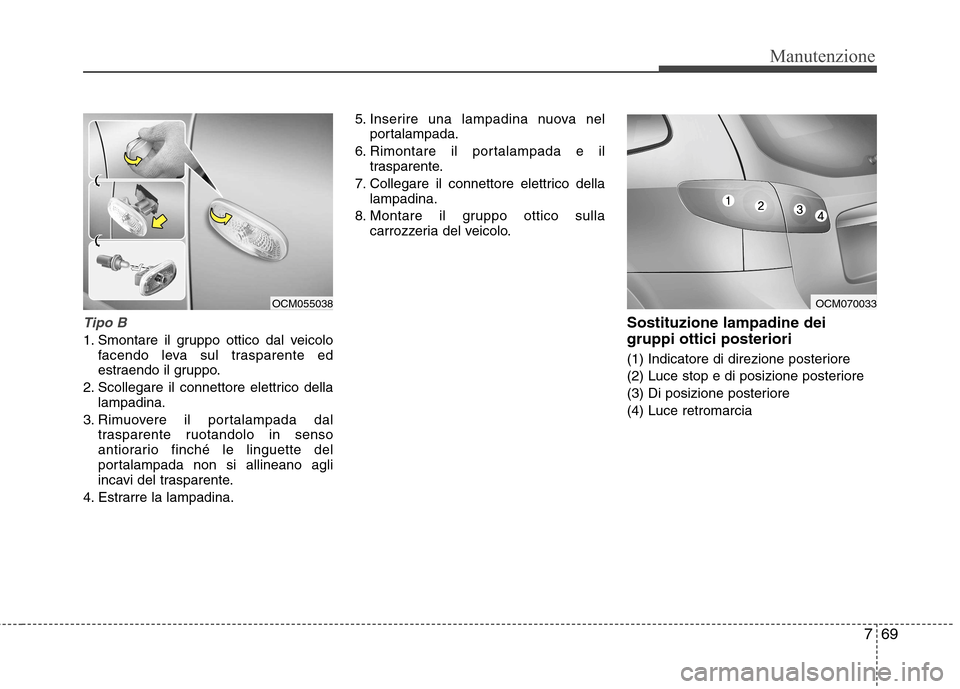

Tipo B
1. Smontare il gruppo ottico dal veicolofacendo leva sul trasparente ed
estraendo il gruppo.
2. Scollegare il connettore elettrico della lampadina.
3. Rimuovere il portalampada dal trasparente ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del trasparente.
4. Estrarre la lampadina. 5. Inserire una lampadina nuova nel
portalampada.
6. Rimontare il portalampada e il trasparente.
7. Collegare il connettore elettrico della lampadina.
8. Montare il gruppo ottico sulla carrozzeria del veicolo.
Sostituzione lampadine dei gruppi ottici posteriori
(1) Indicatore di direzione posteriore
(2) Luce stop e di posizione posteriore
(3) Di posizione posteriore(4) Luce retromarcia
OCM070033OCM055038

Manutenzione
70
7

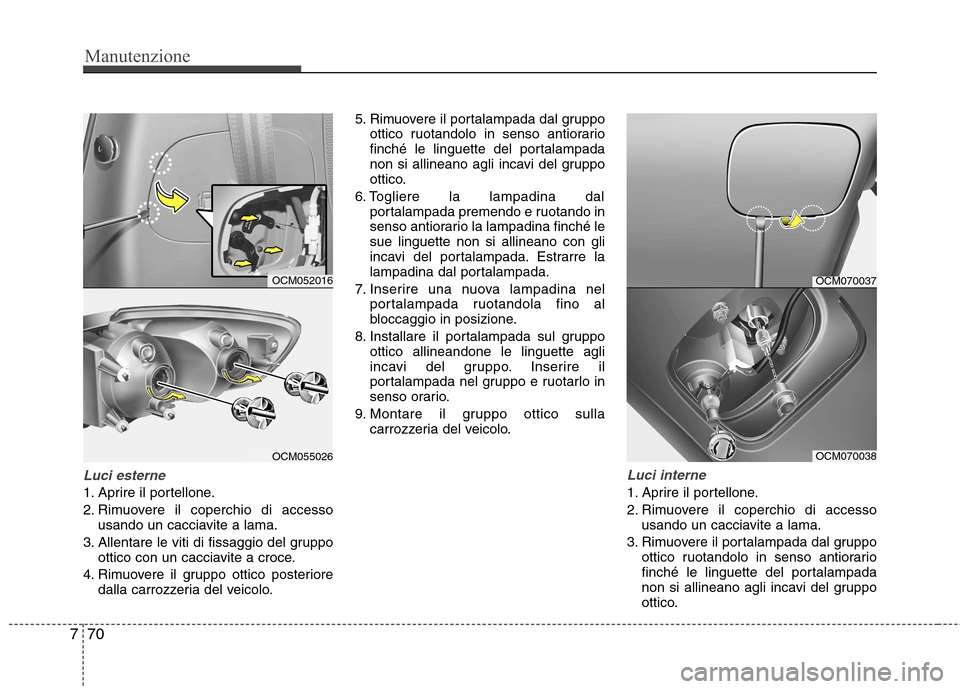

Luci esterne
1. Aprire il portellone.
2. Rimuovere il coperchio di accesso
usando un cacciavite a lama.
3. Allentare le viti di fissaggio del gruppo ottico con un cacciavite a croce.
4. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo. 5. Rimuovere il portalampada dal gruppo
ottico ruotandolo in senso antiorario
finché le linguette del portalampada
non si allineano agli incavi del gruppo
ottico.
6. Togliere la lampadina dal portalampada premendo e ruotando in
senso antiorario la lampadina finché lesue linguette non si allineano con gli
incavi del portalampada. Estrarre la
lampadina dal portalampada.
7. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
8. Installare il portalampada sul gruppo ottico allineandone le linguette agli
incavi del gruppo. Inserire il
portalampada nel gruppo e ruotarlo in
senso orario.
9. Montare il gruppo ottico sulla carrozzeria del veicolo.
Luci interne
1. Aprire il portellone.
2. Rimuovere il coperchio di accessousando un cacciavite a lama.
3. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario
finché le linguette del portalampada
non si allineano agli incavi del gruppo
ottico.
OCM052016
OCM055026
OCM070037
OCM070038

771
Manutenzione

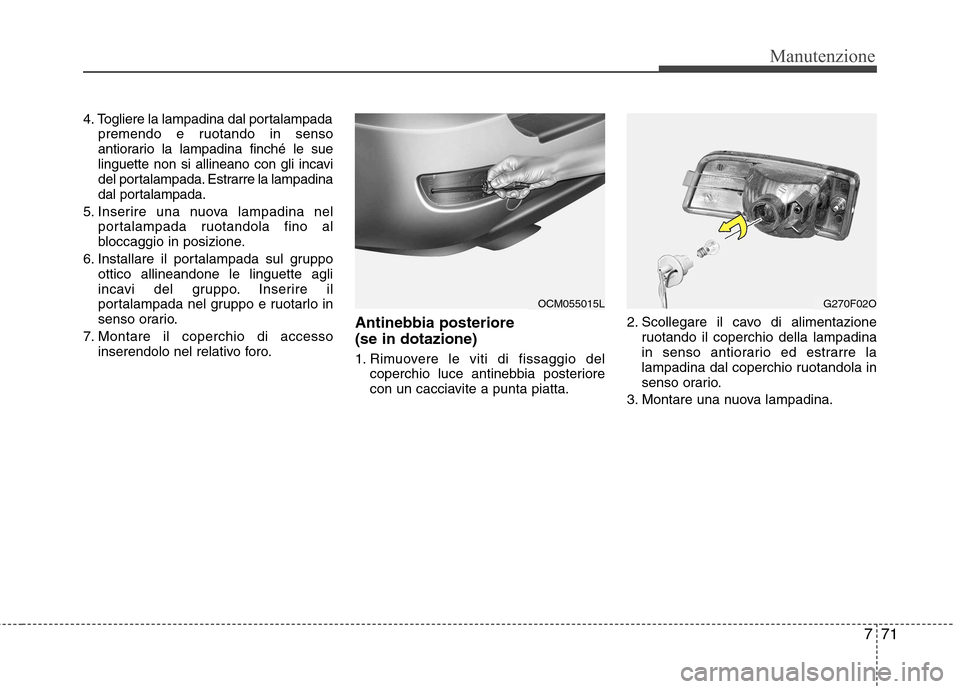

4. Togliere la lampadina dal portalampadapremendo e ruotando in senso
antiorario la lampadina finché le sue
linguette non si allineano con gli incavi
del portalampada. Estrarre la lampadina
dal portalampada.
5. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le linguette agli
incavi del gruppo. Inserire il
portalampada nel gruppo e ruotarlo in
senso orario.
7. Montare il coperchio di accesso inserendolo nel relativo foro. Antinebbia posteriore (se in dotazione)
1. Rimuovere le viti di fissaggio del
coperchio luce antinebbia posteriore
con un cacciavite a punta piatta. 2. Scollegare il cavo di alimentazione
ruotando il coperchio della lampadina
in senso antiorario ed estrarre la
lampadina dal coperchio ruotandola in
senso orario.
3. Montare una nuova lampadina.
OCM055015LG270F02O

Manutenzione
72
7

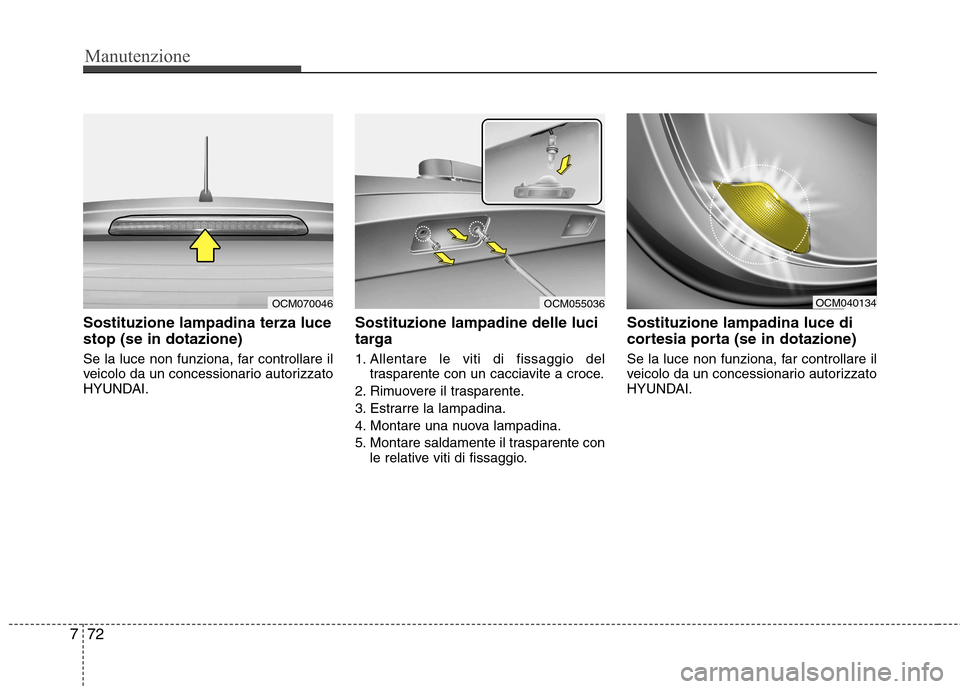

Sostituzione lampadina terza luce stop (se in dotazione)
Se la luce non funziona, far controllare il
veicolo da un concessionario autorizzato
HYUNDAI. Sostituzione lampadine delle luci
targa
1. Allentare le viti di fissaggio del
trasparente con un cacciavite a croce.
2. Rimuovere il trasparente.
3. Estrarre la lampadina.
4. Montare una nuova lampadina.
5. Montare saldamente il trasparente con le relative viti di fissaggio. Sostituzione lampadina luce di
cortesia porta (se in dotazione)
Se la luce non funziona, far controllare il
veicolo da un concessionario autorizzato
HYUNDAI.
OCM055036OCM040134OCM070046

773
Manutenzione

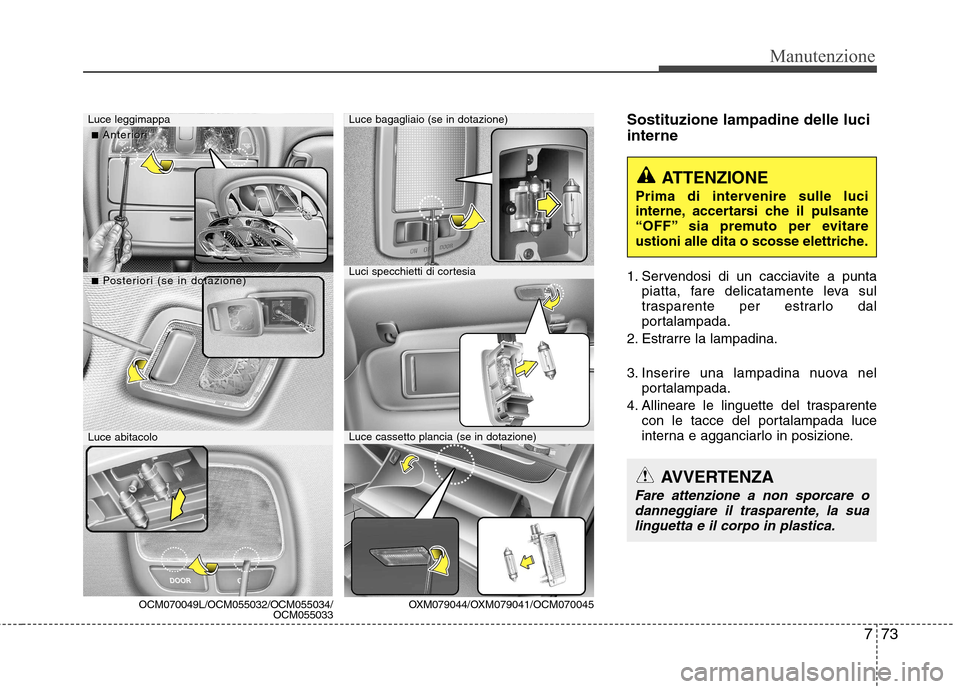

Sostituzione lampadine delle luci interne
1. Servendosi di un cacciavite a puntapiatta, fare delicatamente leva sul
trasparente per estrarlo dal
portalampada.
2. Estrarre la lampadina.
3. Inserire una lampadina nuova nel portalampada.
4. Allineare le linguette del trasparente con le tacce del portalampada luce
interna e agganciarlo in posizione.
ATTENZIONE
Prima di intervenire sulle luci
interne, accertarsi che il pulsante
“OFF” sia premuto per evitare
ustioni alle dita o scosse elettriche.
AVVERTENZA
Fare attenzione a non sporcare o danneggiare il trasparente, la sua linguetta e il corpo in plastica.
Luce leggimappa
■■AnterAnterioriorii
■■PPosterosterioriori (se in dotazione) i (se in dotazione)
OXM079044/O XM079041/OCM070045
Luce cassetto plancia (se in dotazione)
Luce bagagliaio (se in dotazione)
Luci specchietti di cortesia
Luce abitacolo
OCM070049L/OCM055032/OCM055034/ OCM055033
