2006 Alfa Romeo 166 Libretto Uso Manutenzione (in Italian)

184
628PGS
fig. 79
629PGSm

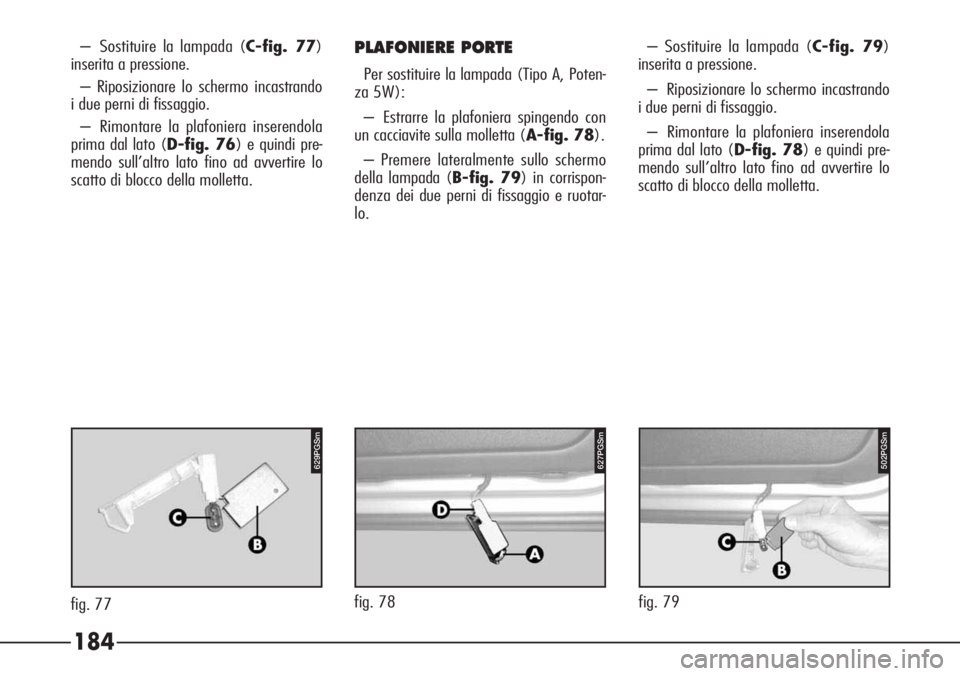

– Sostituire la lampada (C-fig. 77)
inserita a pressione.
– Riposizionare lo schermo incastrando
i due perni di fissaggio.
– Rimontare la plafoniera inserendola
prima dal lato (D-fig. 76) e quindi pre-
mendo sull’altro lato fino ad avvertire lo
scatto di blocco della molletta.
fig. 77PLAFONIERE PORTE
Per sostituire la lampada (Tipo A, Poten-
za 5W):
– Estrarre la plafoniera spingendo con
un cacciavite sulla molletta (A-fig. 78).
– Premere lateralmente sullo schermo
della lampada (B-fig. 79) in corrispon-
denza dei due perni di fissaggio e ruotar-
lo.– Sostituire la lampada (C-fig. 79)
inserita a pressione.
– Riposizionare lo schermo incastrando
i due perni di fissaggio.
– Rimontare la plafoniera inserendola
prima dal lato (D-fig. 78) e quindi pre-
mendo sull’altro lato fino ad avvertire lo
scatto di blocco della molletta.
502PGSm627PGSm
fig. 78

185
– Inserire la lampada nuova incastran-
dola tra i due contatti.
– Abbassare lo schermo di protezione.
– Montare la plafoniera incastrandola

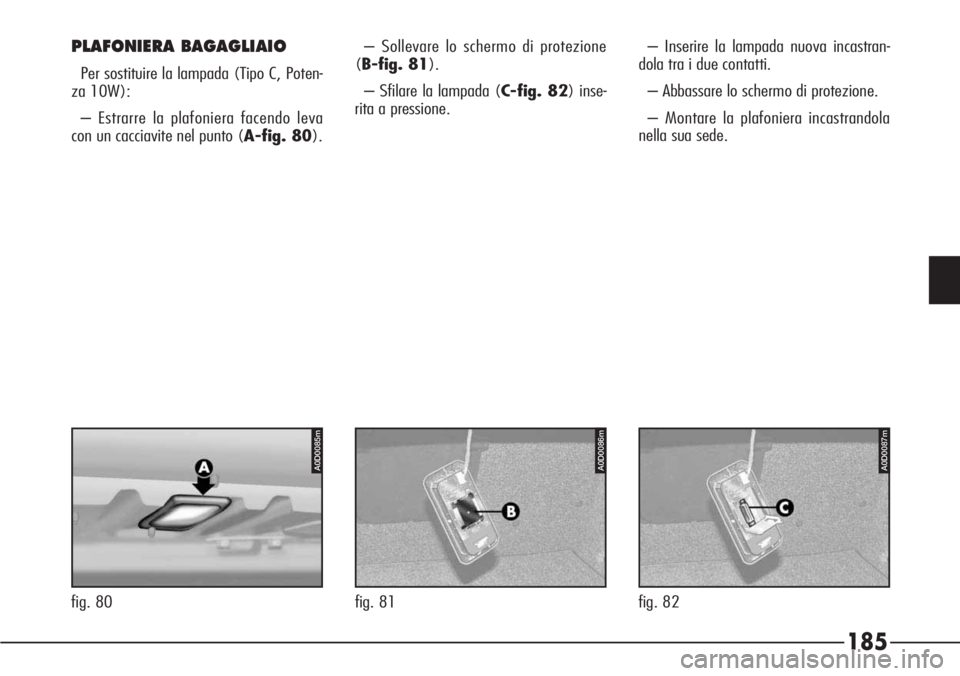

nella sua sede.PLAFONIERA BAGAGLIAIO
Per sostituire la lampada (Tipo C, Poten-
za 10W):
– Estrarre la plafoniera facendo leva
con un cacciavite nel punto (A-fig. 80).– Sollevare lo schermo di protezione
(B-fig. 81).
– Sfilare la lampada (C-fig. 82) inse-
rita a pressione.
A0D0085m
fig. 80
A0D0086m
fig. 81
A0D0087m
fig. 82

186
3290CAm
fig. 83

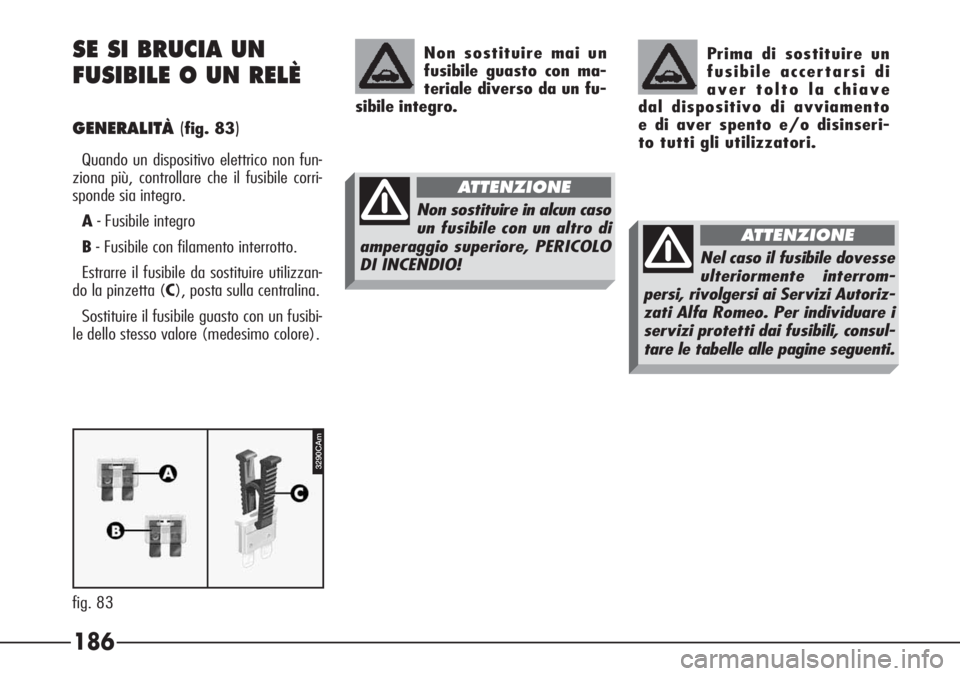

SE SI BRUCIA UN
FUSIBILE O UN RELÈ
GENERALITÀ(fig. 83)
Quando un dispositivo elettrico non fun-
ziona più, controllare che il fusibile corri-
sponde sia integro.
A- Fusibile integro
B- Fusibile con filamento interrotto.
Estrarre il fusibile da sostituire utilizzan-
do la pinzetta (C), posta sulla centralina.
Sostituire il fusibile guasto con un fusibi-
le dello stesso valore (medesimo colore).Prima di sostituire un
fusibile accertarsi di
aver tolto la chiave
dal dispositivo di avviamento
e di aver spento e/o disinseri-
to tutti gli utilizzatori.
Non sostituire mai un
fusibile guasto con ma-
teriale diverso da un fu-
sibile integro.
Non sostituire in alcun caso
un fusibile con un altro di
amperaggio superiore, PERICOLO
DI INCENDIO!
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interrom-
persi, rivolgersi ai Servizi Autoriz-
zati Alfa Romeo. Per individuare i
servizi protetti dai fusibili, consul-
tare le tabelle alle pagine seguenti.
ATTENZIONE

187

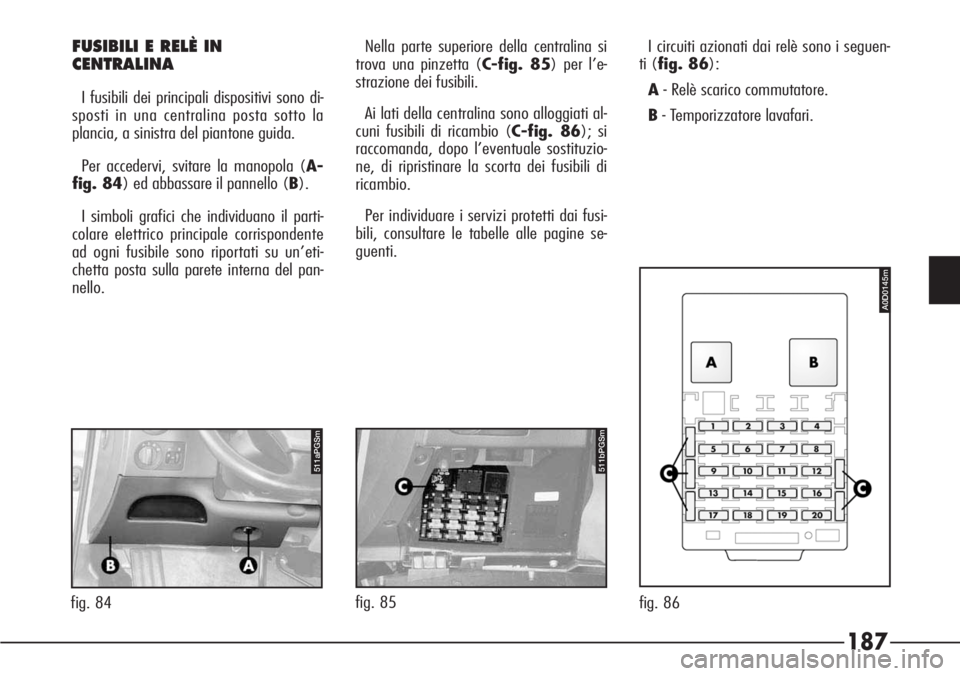

FUSIBILI E RELÈ IN
CENTRALINA
I fusibili dei principali dispositivi sono di-
sposti in una centralina posta sotto la
plancia, a sinistra del piantone guida.
Per accedervi, svitare la manopola (A-
fig. 84) ed abbassare il pannello (B).
I simboli grafici che individuano il parti-
colare elettrico principale corrispondente
ad ogni fusibile sono riportati su un’eti-
chetta posta sulla parete interna del pan-
nello.Nella parte superiore della centralina si
trova una pinzetta (C-fig. 85) per l’e-
strazione dei fusibili.
Ai lati della centralina sono alloggiati al-
cuni fusibili di ricambio (C-fig. 86); si
raccomanda, dopo l’eventuale sostituzio-
ne, di ripristinare la scorta dei fusibili di
ricambio.
Per individuare i servizi protetti dai fusi-
bili, consultare le tabelle alle pagine se-
guenti.
511bPGSm
fig. 85
A0D0145m
fig. 86
511aPGSm
fig. 84I circuiti azionati dai relè sono i seguen-
ti (fig. 86):
A- Relè scarico commutatore.
B- Temporizzatore lavafari.

188

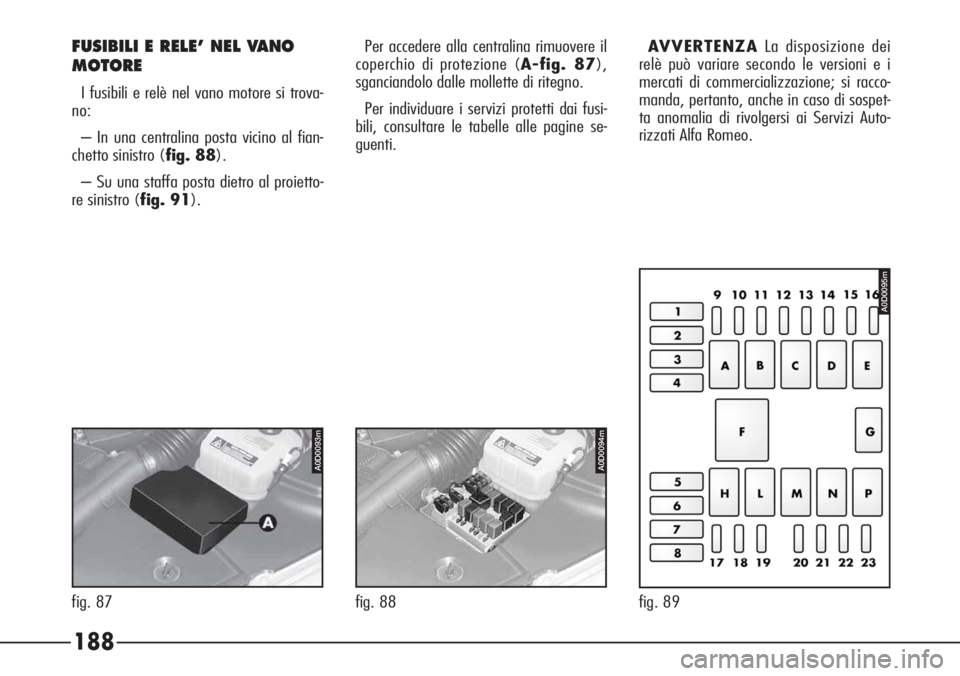

FUSIBILI E RELE’ NEL VANO
MOTORE
I fusibili e relè nel vano motore si trova-
no:
– In una centralina posta vicino al fian-
chetto sinistro (fig. 88).
– Su una staffa posta dietro al proietto-
re sinistro (fig. 91).Per accedere alla centralina rimuovere il
coperchio di protezione (A-fig. 87),
sganciandolo dalle mollette di ritegno.
Per individuare i servizi protetti dai fusi-
bili, consultare le tabelle alle pagine se-
guenti.AVVERTENZALa disposizione dei
relè può variare secondo le versioni e i
mercati di commercializzazione; si racco-
manda, pertanto, anche in caso di sospet-
ta anomalia di rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.
A0D0093m
fig. 87
A0D0094m
fig. 88
fig. 89
A0D0095m

189

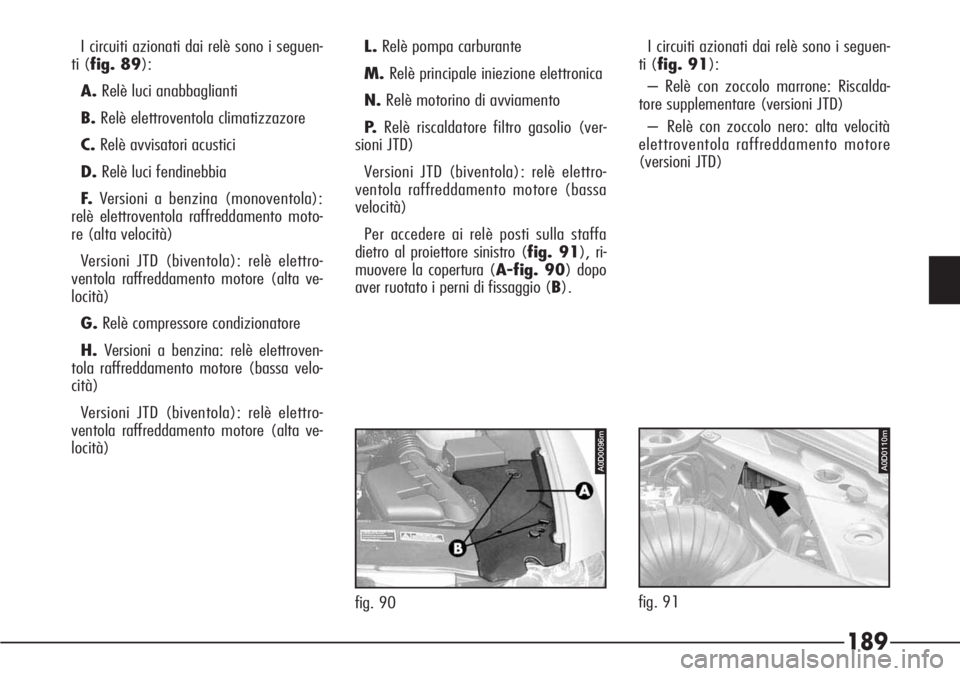

I circuiti azionati dai relè sono i seguen-
ti (fig. 89):
A.Relè luci anabbaglianti
B.Relè elettroventola climatizzazore
C.Relè avvisatori acustici
D.Relè luci fendinebbia
F.Versioni a benzina (monoventola):
relè elettroventola raffreddamento moto-
re (alta velocità)
Versioni JTD (biventola): relè elettro-
ventola raffreddamento motore (alta ve-
locità)
G.Relè compressore condizionatore
H.Versioni a benzina: relè elettroven-
tola raffreddamento motore (bassa velo-
cità)
Versioni JTD (biventola): relè elettro-
ventola raffreddamento motore (alta ve-
locità)L.Relè pompa carburante
M.Relè principale iniezione elettronica
N.Relè motorino di avviamento
P.Relè riscaldatore filtro gasolio (ver-
sioni JTD)
Versioni JTD (biventola): relè elettro-
ventola raffreddamento motore (bassa
velocità)
Per accedere ai relè posti sulla staffa
dietro al proiettore sinistro (fig. 91), ri-
muovere la copertura (A-fig. 90) dopo
aver ruotato i perni di fissaggio (B).I circuiti azionati dai relè sono i seguen-
ti (fig. 91):
– Relè con zoccolo marrone: Riscalda-
tore supplementare (versioni JTD)
– Relè con zoccolo nero: alta velocità
elettroventola raffreddamento motore
(versioni JTD)
A0D0096m
fig. 90
A0D0110m
fig. 91

190
518PGS
fig. 93
A0D0097m

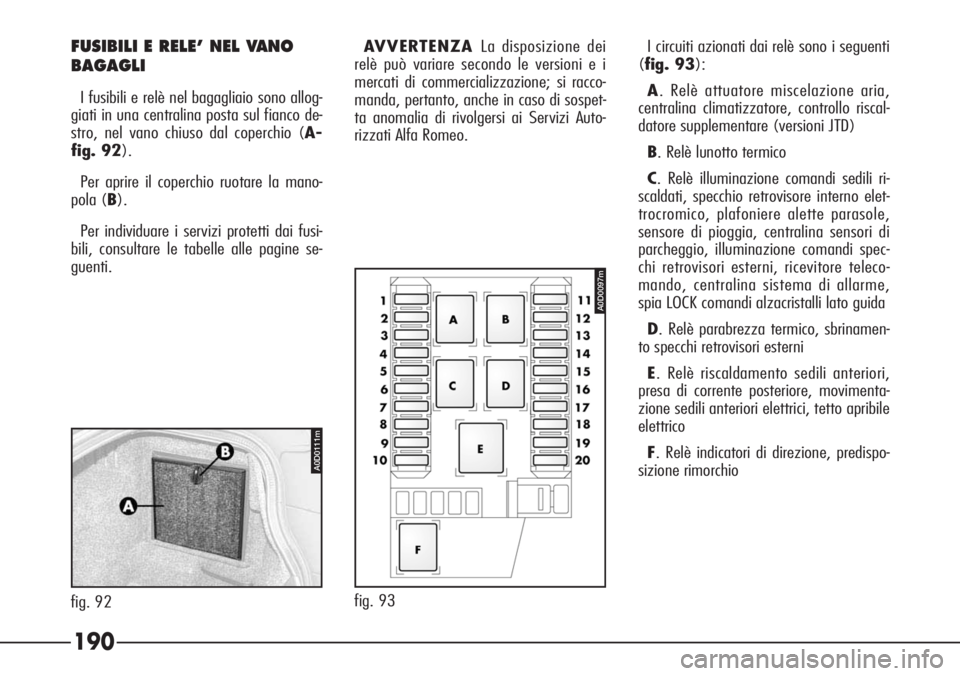

FUSIBILI E RELE’ NEL VANO
BAGAGLI
I fusibili e relè nel bagagliaio sono allog-
giati in una centralina posta sul fianco de-
stro, nel vano chiuso dal coperchio (A-
fig. 92).
Per aprire il coperchio ruotare la mano-
pola (B).
Per individuare i servizi protetti dai fusi-
bili, consultare le tabelle alle pagine se-
guenti.AVVERTENZA La disposizione dei
relè può variare secondo le versioni e i
mercati di commercializzazione; si racco-
manda, pertanto, anche in caso di sospet-
ta anomalia di rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.I circuiti azionati dai relè sono i seguenti
(fig. 93):
A. Relè attuatore miscelazione aria,
centralina climatizzatore, controllo riscal-
datore supplementare (versioni JTD)
B. Relè lunotto termico
C. Relè illuminazione comandi sedili ri-
scaldati, specchio retrovisore interno elet-
trocromico, plafoniere alette parasole,
sensore di pioggia, centralina sensori di
parcheggio, illuminazione comandi spec-
chi retrovisori esterni, ricevitore teleco-
mando, centralina sistema di allarme,
spia LOCK comandi alzacristalli lato guida
D. Relè parabrezza termico, sbrinamen-
to specchi retrovisori esterni
E. Relè riscaldamento sedili anteriori,
presa di corrente posteriore, movimenta-
zione sedili anteriori elettrici, tetto apribile
elettrico
F. Relè indicatori di direzione, predispo-
sizione rimorchio
A0D0111m
fig. 92

191
Dispositivi e utilizzatori Fusibile Ampere Ubicazione
Accendisigari 7 20A fig. 86
Alzacristalli
(spia LOCK comandi lato guida) 15 10A fig. 93
Alzacristallo ant. destro (centralina ABI) 3 20A fig. 93
Alzacristallo ant. sinistro (centralina ABI) 18 20Afig. 93
Alzacristallo post. destro (centralina ABI) 17 20Afig. 93
Alzacristallo post. sinistro (centralina ABI) 14 20Afig. 93
Amplificatore audio 20 25A fig. 93
Autoradio 4 15A fig. 86
Avvisatori acustici 11 15A fig. 89
Bobina relè T21, T22, T23
(centralina vano baule) 3 5A fig. 86
Bobina relè T24 (centralina vano baule) 5 10A fig. 86
Bobina relè pompa carburante
(centralina vano motore) 16 5A fig. 86
Luci esterne Fusibile Ampere Ubicazione
Centralina IGE:
- gruppi ottici posteriori 15 10A fig. 86
- illuminazione ramo destro 8 10A fig. 86
- illuminazione ramo sinistro 17 10A fig. 86
- interruttore luci stop 1 15A fig. 86
- luci stop 9 5A fig. 86
- spot fari 11 15A fig. 86
Luce anabbagliante destra 10 15A fig. 89
Luce anabbagliante sinistra 12 15A fig. 89
Luci di direzione (frecce) 12 10A fig. 93
Luci esterne (comando) 5 10A fig. 86
Luci fendinebbia 16 15A fig. 89
Luci retromarcia
(versioni con cambio manuale) 13 10A fig. 86
Luci stop (interruttore) 9 5A fig. 86
1 15A fig. 86
Proiettori e sensore assetto
proiettori (proiettori a scarica di gas) 6 7,5A fig. 86
Luci interne Fusibile Ampere Ubicazione
Illuminazione comandi centrali plancia 5 10A fig. 86
Illuminazione comandi sedili riscaldati 15 10A fig. 93
Illuminazione comandi specchi
retrovisori esterni 15 10A fig. 93
Plafoniera cassetto portaoggetti 5 10A fig. 86
Plafoniere alette parasole 15 10A fig. 93
