2005 Lancia Lybra Notice d'entretien (in French)

56
SYSTEME
ANTIBLOCAGE
DES ROUES ABS
DEFAILLANT (jaune d’ambre)
En tournant la clé sur MAR, le té-
moin s’allume, mais il doit s’éteindre
après 4 secondes environ.
Le témoin s’éclaire quand le système
est défaillant. Dans ce cas le circuit de
freinage garde son efficacité inaltérée,
mais sans l’assistance du dispositif
antiblocage. Il faut toutefois s’adres-
ser sans tarder au Réseau Après-
vente Lancia.
>
La voiture est équipée
d’un correcteur de freinage
électronique (EBD).
L’allumage simultané des témoins
et lorsque le moteur
tourne signale une anomalie au sys-
tème EBD; dans ce cas, les coups de
frein violents peuvent provoquer le
blocage précoce des roues arrière,
avec un risque d’embardée. En
conduisant avec grande prudence
se rendre au point le plus proche
du Réseau Après-vente Lancia pour
faire vérifier le système.x
>
LIQUIDE DE FREINS
INSUFFISANT ET/OU
FREIN DE
STATIONNEMENT SERRE
(rouge)
En tournant la clé sur MAR, le té-
moin s’allume, mais il doit s’éteindre
après 4 secondes environ.
Le témoin s’allume après la phase de
check, quand le niveau du liquide de
freins dans le réservoir descend sous le
niveau minimum à cause d’une fuite
possible de liquide dans le circuit et
quand le frein de stationnement est serré.
x
Si le témoin s’allume
pendant la marche, véri-
fier si le frein de station-
nement est serré. Si le témoin reste
allumé lorsque le frein de station-
nement est desserré, s’arrêter im-
médiatement et s’adresser au Ré-
seau Après-vente Lancia.x
PRESENCE D’EAU
DANS LE FILTRE
A GAZOLE
(versions jtd - jaune d’ambre)
Il s’allume quand il y a de l’eau dans
le filtre à gazole.
c
La présence d'eau dans
le circuit d'alimentation
peut provoquer de graves
dommages à tout le système d'in-
jection et entraîner des irrégulari-
tés dans le fonctionnement du mo-
teur. Si le témoin
cs'allume,
s'adresser sans retard au Réseau
Après-vente Lancia pour faire ef-
fectuer l'opération de purge.

57
LANCIA CODE
(jaune d’ambre)
Dans trois cas (la clé de
contact étant sur MAR):
1. Un seul clignotement- le code
de la clé a été reconnu. On peut dé-
marrer le moteur.
2. La lumière est fixe- le code de
la clé n’a pas été reconnu. Pour dé-
marrer le moteur exécuter la procé-
dure décrite dans le démarrage de dé-
pannage (voir au chapitre “S’il vous
arrive…”).
3. La lumière clignote- la voiture
n’est pas protégée par le dispositif. Il
est de toute façon possible de démar-
rer le moteur.
¢
REGULATEUR DE
VITESSE CONSTANTE
(Cruise Control) (lors-
qu’il est prévu - jaune d’ambre)
Le témoin s’allume lorsque l’inter-
rupteur du régulateur se trouve sur
ON, quand le dispositif commence à
intervenir sur le moteur.
CRUISE
AIR BAG COTE
PASSAGER DESACTIVE
(lorsqu’il est prévu -
jaune d’ambre)
Le témoin s’éclaire quand l’air bag
passager est désactivé.
SIGNAL GENERAL DE
DEFAILLANCE (rouge)
Pour les défaillances dé-
tectées par le check control.Le témoin
Fsignale
aussi d’éventuelles ano-
malies du témoin
¬. Cette
condition est signalée par le cli-
gnotement intermittent du témoin
Fmême pendant plus de 4 se-
condes. Dans ce cas, le témoin
¬
pourrait ne pas signaler d’éven-
tuelles anomalies des systèmes de
retenue. Avant de procéder,
contacter le Réseau Après-vente
Lancia pour le contrôle immédiat
du système.
CHECK
F
ESP (jaune d’ambre)
(lorsqu’il est prévu)
La clé de contact en posi-
tionMAR, le témoin sur le tableau de
bord s’allume, et doit s’éteindre après
4 secondes environ.
Si le témoin ne s’éteint pas, ou s’il
reste allumé pendant la marche, se
renseigner auprès du Réseau Après
vente Lancia.
Le clignotement du témoin pendant
la marche indique l’intervention du
système ESP et/ou de la fonction
ASR.
L’allumage simultané du témoiná
sur le tableau de bord et du led sur
l’interrupteur indiquent l’avarie de la
fonction ASR. Dans ce cas s’adresser
auRéseau Après vente Lancia.
á

58

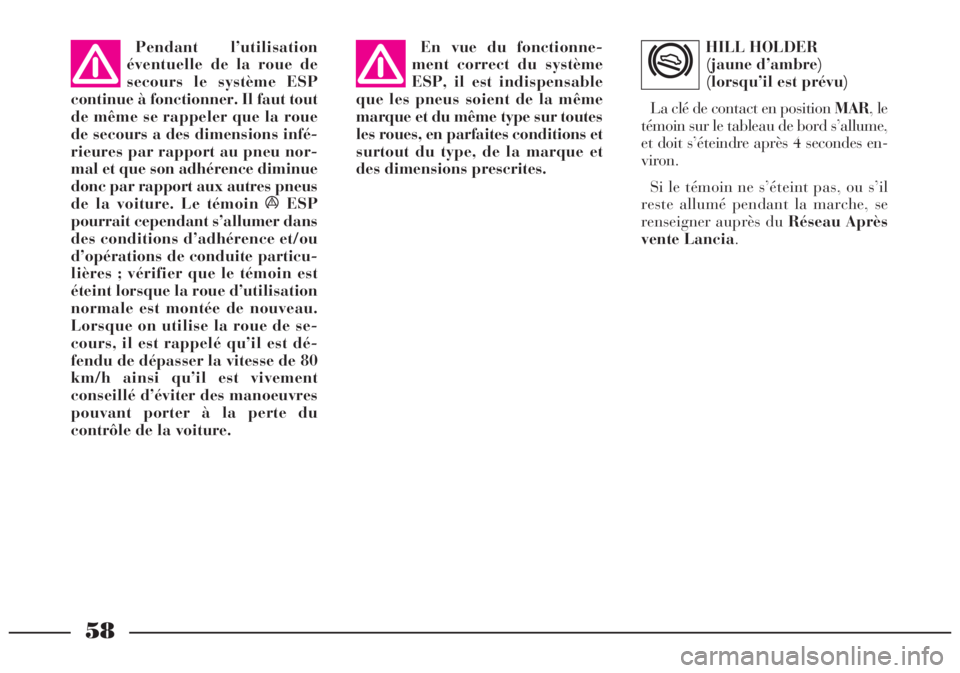

Pendant l’utilisation
éventuelle de la roue de
secours le système ESP
continue à fonctionner. Il faut tout
de même se rappeler que la roue
de secours a des dimensions infé-
rieures par rapport au pneu nor-
mal et que son adhérence diminue
donc par rapport aux autres pneus
de la voiture. Le témoin áESP
pourrait cependant s’allumer dans
des conditions d’adhérence et/ou
d’opérations de conduite particu-
lières ; vérifier que le témoin est
éteint lorsque la roue d’utilisation
normale est montée de nouveau.
Lorsque on utilise la roue de se-
cours, il est rappelé qu’il est dé-
fendu de dépasser la vitesse de 80
km/h ainsi qu’il est vivement
conseillé d’éviter des manoeuvres
pouvant porter à la perte du
contrôle de la voiture.En vue du fonctionne-
ment correct du système
ESP, il est indispensable
que les pneus soient de la même
marque et du même type sur toutes
les roues, en parfaites conditions et
surtout du type, de la marque et
des dimensions prescrites.HILL HOLDER
(jaune d’ambre)
(lorsqu’il est prévu)
La clé de contact en position MAR, le
témoin sur le tableau de bord s’allume,
et doit s’éteindre après 4 secondes en-
viron.
Si le témoin ne s’éteint pas, ou s’il
reste allumé pendant la marche, se
renseigner auprès du Réseau Après
vente Lancia.
*

59
CHECK CONTROL
(fig. 59)
La fonction de check control est com-
mandée à partir du tableau de bord,
qui signale au conducteur les anoma-
lies ou les signalisations éventuelles à
travers les témoins sur le tableau de
bord et les témoins et les messages af-
fichés sur l’écran multifonctions du
système I.C.S.Pour le fonctionnement des témoins
du tableau de bord, voir au paragraphe
“Témoins” dans ce même chapitre.
Les anomalies ou les signalisations
que le check control affiche avec les
simboles correspondants sur l’écran
multifonction sont insérées dans la
page-écran affichée au moment du
signalement, indépendamment de
l’état de fonctionnement du système
I.C.S.Sur les versions dotées du système
I.C.S. Lancia avec navigateur (lorsqu’il
est prévu), si le check control envoie
un signal quand le système se trouve
en stand-by (écran éteint), l’écran s’al-
lume et le symbole correspondant à la
signalisation apparaît dans la dernière
page-écran sélectionnée.
1- Témoin d’avarie fusibles/cir-
cuit/lampes éclairage extérieur
fig. 59
P4T0640

60
2- Témoin d’avarie lampe feu anti-
brouillard arrière
3- Témoin d’avarie lampe du feu de
stop gauche
4- Témoin d’avarie lampe du feu de
stop droit
5- Témoin d’avarie lampe feux de
stop
6- Témoin de niveau insuffisant du
liquide de refroidissement moteur
(lorsqu’elle est prévue)
7- Témoin de niveau insuffisant
du liquide lave-glace (lorsqu’elle est
prévue)
8- Témoin de niveau insuffisant huile
moteur (versions diesel uniquement)
9- Témoin de signalement de ferme-
ture incomplète des portes, du coffre ou
du hayon
10- Témoin de signalement avarie
du témoin
>sur le tableau de bord
11- Témoin de signalement avarie
des témoins
>etxsur le tableau de
bord (l’allumage simultané de ces té-
moins signale une anomalie du correc-
teur électronique de freinage EBD)
12- Témoin de signalement avarie
du témoinásur le tableau de bord
13- Témoin de signalement avarie
du check control14- Idéogramme de signalement de
fermeture incomplète des portes et du
coffre à bagages (versions berline)
15- Idéogramme de signalement de
fermeture incomplète des portes et du
hayon (versions Station Wagon)
16- Indicateur du niveau d’huile
moteur (versions diesel uniquement).
Le check control est en mesure de
montrer simultanément sur l’écran
deux témoins côte à côte, plus éven-
tuellement le témoin 9de signalement
de fermeture incomplète des porte et
du coffre/hayon.
Si le signaux sont plus que deux, les
témoins correspondants seront affichés
cycliquement toutes les deux secondes
alors que dans la partie droite de
l’écran apparaît l’indication rouge
CHECK. L’indication rouge CHECK
apparaît aussi en cas d’allumage du
témoin d’avarie des lampes de l’éclai-
rage extérieur 1.
En cas d’avarie des lampes du feu an-
tribrouillard arrière, du feu de stop
gauche et du feu de stop droit, avec le
témoin correspondant 2-3-4-5l’écran
affiche aussi toujours le témoin d’ava-
rie des lampes de l’éclairage extérieur 1.
ATTENTIONLes témoins restent
affichés même si l’on change la pageécran ou la fonction de l’écran, jus-
qu’à ce que l’anomalie qui a provoqué
l’intervention du check control n’aura
été éliminée. Les témoins 1-8-10-11-
12-13ont la priorité sur d’autres in-
formations du check control.
MESSAGES DE SIGNALEMENT
Au démarrage du moteur, en cas de
défaillance l’allumage des témoins 1-
10-11-12-13est précédé de l’affi-
chage (pendant 5 secondes) des mes-
sages suivants:
–PANNE FEUX(témoin1)
–LED ABS KO(témoin10)
–LED EBD KO(témoin11)
–LED ESP KO(témoin12)
–ABSENCE SIGNAL A CHECK
ET TRIP COMPUTER(témoin13).
SIGNALEMENT DE
FERMETURE INCOMPLETE
DES PORTES ET DU
COFFRE/HAYON (9-14-15)
En tournant la clé de contact sur
MAR, l’idéogramme 14(versions ber-
line) ou 15(versions Station Wagon)
est affiché dans la partie droite de la
page écran principale, alors que le té-
moin9apparaît en bas à gauche.
Après une minute environ, les portes

61
L’affichage du niveau de l’huile est
obtenu à travers 6 barres lumineuses,
et deux valeurs et deux modes d’affi-
chage sont prévus:
– niveau huile moteur correspondant
à la limite de sécurité: première barre
à gauche rouge ou blanche suivant la
version, deuxième barre blanche,
autres barres vides;
– niveau huile moteur au minimum:
première barre à gauche rouge ou
blanche suivant la version, autres
barres vides.
Si le niveau est bas ou même si
l’huile manque (0 oui 1 barre affi-
chée), le témoin 8s’allume et reste al-
lumé même si le système passe à
d’autres pages-écran ou à d’autres
fonctions de l’écran.
En cas d’avarie du capteur du ni-
veau d’huile, le signal 16clignotera
pendant 5 secondes environ, et le té-
moin8s’allumera.
A toutes les conditions de niveau
d’huile bas ou d’avarie du capteur,
dans la partie droite de l’écran appa-
raît aussi pendant quelques secondes
l’indication rouge CHECK.
ATTENTIONLe témoin de niveau
insuffisant d’huile moteur 8a la prio-
rité sur d’autres informations du
check control.DIODE DE SIGNALEMENT
DE DEFAILLANCES ET DIODE
D’ECLAIRAGE DES COMMANDES
DU SYSTEME I.C.S. LANCIA
(fig. 60 - lorsqu’elle est prévue)
Diode rouge A: elle s’allume pendant
4 secondes environ quand on tourne la
clé de contact sur MAR, pendant la
phase de vérification du check control.
En présence d’anomalies signalées par
l’allumage du témoin correspondant et
du témoin CHECK, la diode s’éteint
après 10 secondes environ;
Diode verte B: elle sert pour l’éclai-
rage de nuit du haut des commandes
du système I.C.S. Lancia et elle s’al-
lume quand on tourne la clé de
contact sur MAR(2 secondes environ
après l’allumage de la diode rouge A). ou le coffre à bagages étant encore
ouverts, l’idéogramme 14ou15dis-
paraît mais le témoin 9reste affiché.
Si le signalement de porte ou de coffre
à bagages ouverts doit être effectué
pendant que le système se trouve dans
une page écran d’une autre fonction,
seul le témoin 9apparaît en bas à
gauche sur l’écran. Quand on revient à
la page écran principale, l’idéogramme
de la voiture 14ou15réapparaît sur la
partie droite de l’écran, comme nous
venons de le décrire.
SIGNALEMENT DU NIVEAU DE
L’HUILE MOTEUR ET TEMOIN
DE NIVEAU INSUFFISANT (8-16)
(versions diesel uniquement)
En tournant la clé de contact sur
MAR, quelques secondes après la page
écran
J, le niveau de l’huile moteur est
affiché sur la page écran principale
pendant 10 secondes environ.
Le niveau de l’huile moteur est affiché
uniquement s’il se trouve en correspon-
dance ou sous le niveau de sécurité.
ATTENTIONLe check control vé-
rifie le niveau de l’huile uniquement
au démarrage du moteur et seulement
si 20 minutes au moins ont passé
après l’arrêt précédent.
fig. 60
P4T0283

62

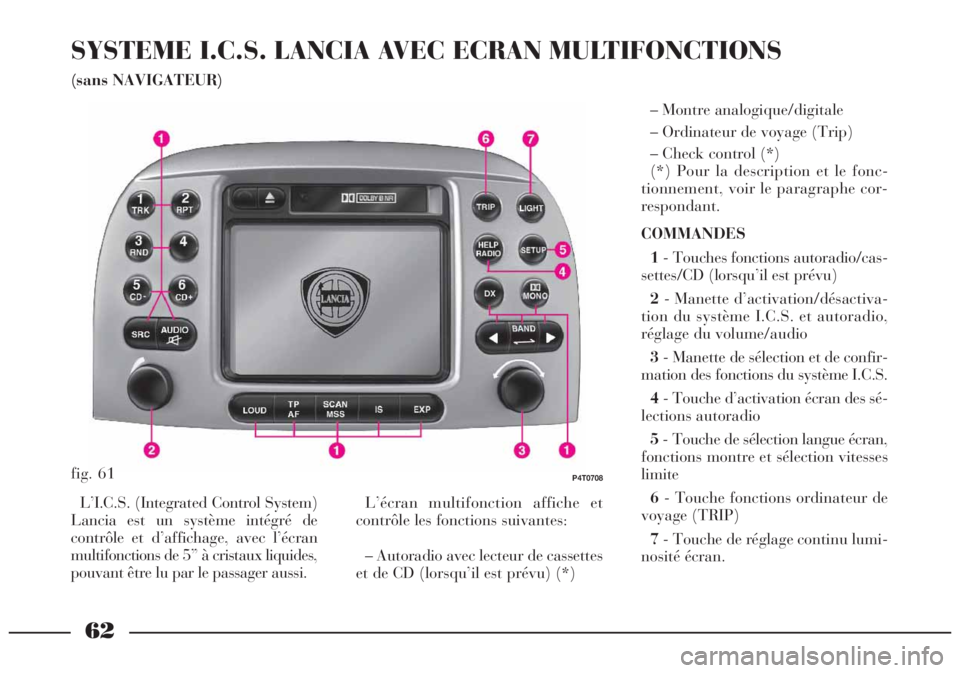

SYSTEME I.C.S. LANCIA AVEC ECRAN MULTIFONCTIONS
(sans NAVIGATEUR)
– Montre analogique/digitale
– Ordinateur de voyage (Trip)
– Check control (*)
(*) Pour la description et le fonc-
tionnement, voir le paragraphe cor-
respondant.
COMMANDES
1- Touches fonctions autoradio/cas-
settes/CD (lorsqu’il est prévu)
2- Manette d’activation/désactiva-
tion du système I.C.S. et autoradio,
réglage du volume/audio
3- Manette de sélection et de confir-
mation des fonctions du système I.C.S.
4- Touche d’activation écran des sé-
lections autoradio
5- Touche de sélection langue écran,
fonctions montre et sélection vitesses
limite
6- Touche fonctions ordinateur de
voyage (TRIP)
7- Touche de réglage continu lumi-
nosité écran.
P4T0708fig. 61
L’I.C.S. (Integrated Control System)
Lancia est un système intégré de
contrôle et d’affichage, avec l’écran
multifonctions de 5” à cristaux liquides,
pouvant être lu par le passager aussi.L’écran multifonction affiche et
contrôle les fonctions suivantes:
– Autoradio avec lecteur de cassettes
et de CD (lorsqu’il est prévu) (*)

63
ACTIVATION/DESACTIVATION
Le système I.C.S. s’active automati-
quement au démarrage du moteur,
quand on tourne la clé de contact sur
MAR, et il se désactive quand on
tourne la clé sur STOP.
Quand on appuie sur la manette 2
(fig. 61) pendant que la clé de contact
est désinsérée ou sortie du contacteur,
seule la fonction autoradio s’active, et
elle s’éteindra automatiquement après
20 minutes environ. REGLAGE DE LA LUMINOSITE
DE L’ECRAN
Après l’allumage l’écran peut em-
ployer quelques minutes, en fonction
de la température, pour atteindre la
luminosité sélectionnée.
Pour régler la luminosité, les feux
étant allumés ou éteints, garder la
toucheLIGHT 7enfoncée: la lumi-
nosité varie progressivement du mini-
mum au maximum et du maximum
au minimum en 2 secondes environ,
en restant dans les conditions de mi-
nimum et maximum pendant 1 se-
conde environ.
ATTENTIONLa condition d’éclai-
rage minimum rend par conséquent
l’écran illisible.
Quand on allume les feux, la lumi-
nosité de l’écran diminue automati-
quement et l’éclairage des touches se
règle avec l’éclairage des instruments
de bord.
A chaque démarrage du moteur la
luminosité sélectionnée avant l’arrêt
est rétablie automatiquement, que les
feux soient allumés ou éteints.ECRAN MULTIFONCTIONS
Au démarrage, l’écran affiche pen-
dant 4 secondes environ la marque
LANCIA, et ensuite une nouvelle page
écran qui peut prendre deux configu-
rations différentes (fig. 62-63) sui-
vant les conditions de fonctionnement
du système I.C.S.
La page écran présente normale-
ment est partagée en 4 secteurs qui
contiennent les informations suivantes
(fig. 62):
A– Données relatives aux conditions
de fonctionnement de l’autoradio/CD
(s’il est prévu) et niveau de l’huile
moteur (versions diesel uniquement).
B– Montre analogique et témoins
éventuels de signalement.
fig. 62
P4T0627A
D
CB
