C– Date, montre digitale et mes-
sages de signalement d’avaries.
D– Idéogramme voiture avec té-
moins de signalement de fermeture
incomplète des portes et du
coffre/hayon, fonction ordinateur de
voyage (TRIP), fonction SETUP,
fonctions autoradio et fonction EXP.
Dans le secteur Ales conditions de
fonctionnement de l’autoradio sont
affichées uniquement si l’autoradio
est allumé; s’il est éteint, l’indication
RADIO OFFest affichée. Si le lecteur
de CD (lorsqu’il est prévu) est actif,
l’écran affiche:
– le numéro du CD sélectionné (de 1
à 6)
– la piste sélectionnée
– la durée de la piste sélectionnée.
Le niveau de l’huile moteur (ver-
sions diesel uniquement) n’apparaît
pas s’il dépasse la limite de sécurité
prévue.
Si des témoins d’avarie s’allument
dans le secteur B, la montre analo-
gique n’est pas affichée et l’heure est
indiquée en mode digital dans le sec-
teurC.Si la limite de vitesse sélectionnée a
été dépassée, dans le secteur Bappa-
raît le message LIMITE DEPASSEE.
Dans le secteur Csont affichées la
date, la montre digitale (quand la
montre analogique n’est pas affichée
à cause de la présence de témoins al-
lumés) et les messages LED ABS KO,
LED EBD KO, ou AVARIE FEUX.
Ces messages sont affichés pendant 5
secondes environ au moment de l’al-
lumage du système ou lorsque l’ava-
rie se manifeste, puis ils sont rempla-
cés par l’allumage des témoins cor-
respondants dans le secteur B.
Dans le secteur Dsont affichés, sui-
vant les conditions du système, l’idéo-
gramme de la voiture avec les témoins
de signalement de fermeture incom-
plète des portes et du coffre/hayon,
la fonction ordinateur de voyage
(TRIP), la fonction SETUP, les fonc-
tions autoradio et la fonction EXP.En cas de défaillance dans la
connexion entre le tableau de bord et
le système I.C.S., l’écran affiche le
messageABSENCE SIGNAL A
CHECK ET TRIP COMPUTERet il
faut donc s’adresser au Réseau
Après-vente Lancia.
Si l’on appuie sur l’une des touches
HELP RADIO,SETUPouTRIP,
une page écran apparaît (fig. 63)
avec la fonction RETOUR ( ), for-
mée de 3 secteurs principaux repor-
tant les indications suivantes:
E– Quand on appuie sur la touche
HELP RADIO, l’écran affiche les
conditions de fonctionnement de la ra-
dio:VOLUME / BASS / TREBLE /
BALANCE / FADER / STATION 1-
2-3-4-5-6 / FM 1-2-3 / LW / MW.
fig. 63
P4T0603
F
E
G

65
Quand on appuie sur la touche SE-
TUP 5, l’écran affiche les options que
l’on peut sélectionner: LIMITE
VITESSE / SET (REGLAGE)
HEURE / SET (REGLAGE) DATE /
ALARME / PNEUS (PRESSION)
(valeur non modifiable) / LANGUE
1-2-3-4-5 / HEURE LEGALE ON-
OFF.
Quand on appuie sur la touche TRIP
6, l’écran affiche les valeurs de:
AUTONOMIE / CONSOMMATION
MOYENNE / DISTANCE (km par-
courus depuis la dernier remise à zéro)
/ VITESSE MOYENNE /TEMPS
ECOULE.
F– Montre digitale (si aucun témoin
n’est allumé) et témoins de signale-
ment (en cas d’avarie).
G– Données sur le fonctionnement
de la radio ou du CD (radio allumée)
ou message RADIO OFF(radio
éteinte).
La fonction RETOUR, représentée
par le symbole dans certaines
pages écran, quand elle est sélection-
née et confirmée à partir de la page
écran principale des différents menus,
retourne à la page-écran principale
du système I.C.S. (fig. 61); quand elleest sélectionnée à partir d’une page du
menu secondaire, elle permet de re-
tourner à la page précédente.
Quand elle est sélectionnée, la flèche
qui représente la fonction RE-
TOUR devient blanche dans certaines
pages-écran.
SELECTIONS DE L’ECRAN (fig. 64)
Quand on appuie sur la touche
SETUP 5(fig. 61), la clé de contact
étant sur MARet après que la marque
LANCIA a disparu, le système affiche
la page-écran qui contient les fonctions:
– LIMITE DE VITESSE
– SET (REGLAGE) HEURE
– SET (REGLAGE) DATE– ALARME (réglage) et ON/OFF
– PNEUS (valeur de la pression de
gonflage prescrite)
– HEURE LEGALE ON/OFF
– ITALIANO
– ENGLISH
– FRANCAIS
– DEUTSCH
– ESPANOL.
A la fin des réglages et des sélec-
tions, sélectionner la fonction RE-
TOUR ( ), en tournant la manette
3(fig. 61) et en appuyant dessus
pour la confirmer, pour retourner à la
page-écran principale.
fig. 64
P4T0604

66
Set (réglage) de l’heure
Pour régler l’heure, sélectionner la
fonction SET HEURE (fig. 64) en
tournant la manette 3(fig. 61) et en
appuyant dessus pour la confirmer.
L’écran affiche une page écran avec
les secteurs suivants (fig. 65):
– Heure A
– Minutes B
– RETOUR C.
Sélectionner le secteur A(heure) en
tournant la manette 3et en appuyant
dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter l’heure sélectionnée et vice
versa. Quand l’écran affiche la valeur
voulue, appuyer sur la manette 3
pour confirmer le réglage.Sélectionner le secteur B(minutes)
en tournant la manette 3et en ap-
puyant dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter les minutes sélectionnées
et vice versa. Quand l’écran affiche la
valeur voulue, appuyer sur la manette
3pour confirmer le réglage.
A la fin du réglage, sélectionner le
secteur RETOUR Cen tournant la
manette3et en appuyant dessus pour
confirmer, pour retourner à la page
écran deSETUP(fig. 64).
Quand on règle la montre analo-
gique, la montre digitale est réglée au-
tomatiquement.
Activation/désactivation de
l’heure légale
La fonction HEURE LEGALE
ON/OFF permet de passer de l’heure
légale à l’heure solaire et vice versa
sans modifier le réglage de la montre.
En effet, en sélectionnant la fonction
HEURE LEGALE ON
(✓)on aug-
mente d’une heure le réglage de
l’heure, alors que quand on passe à
HEURE LEGALE OFF ( ), l’heure
réglée diminue.
Pour activer ou désactiver la fonc-
tion sélectionner HEURE LEGALE
✓/ avec la manette 3et appuyer
dessus pour confirmer.
Set (réglage) de la date
Pour régler la date, sélectionner la
fonction SET DATE (fig. 64) en tour-
nant la manette 3(fig. 61) et en ap-
puyant dessus pour la confirmer.
L’écran affiche une page écran avec
les secteurs suivants (fig. 66):
– Jour A
– Mois B
– Année C
– RETOUR D.
fig. 65
P4T0605
fig. 66
P4T0606
AB
C
ABC
D

67
Sélectionner le secteur A(jour) en
tournant la manette 3et en appuyant
dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter le jour sélectionné (de 1 à
31) et vice versa (de 31 à 1). Quand
l’écran affiche la valeur voulue, ap-
puyer sur la manette 3pour confir-
mer le réglage.
Sélectionner le secteur B(mois) en
tournant la manette 3et en appuyant
dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter le mois sélectionné (de 1 à
12) et vice versa (de 12 à 1). Quand
l’écran affiche la valeur voulue, ap-
puyer sur la manette 3pour confir-
mer le réglage.
Sélectionner le secteur C(année) en
tournant la manette 3et en appuyant
dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter l’année sélectionnée et vice
versa. Quand l’écran affiche la valeur
voulue, appuyer sur la manette 3
pour confirmer le réglage.A la fin du réglage, sélectionner le
secteur RETOUR Den tournant la
manette3et en appuyant dessus pour
confirmer, pour retourner à la page
écran de SETUP(fig. 64).
Réglage et activation/
désactivation du réveil
Pour régler l’heure du réveil, sélec-
tionner la fonction ALARME (fig. 64),
en tournant la manette 3(fig. 61) et
en appuyant dessus pour la confirmer.
L’écran affiche une page écran avec
les secteurs suivants (fig. 67):
– Heure A
– Minutes B
– RETOUR C.Sélectionner le secteur A(heure) en
tournant la manette 3et en appuyant
dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter l’heure sélectionnée et vice
versa. Quand l’écran affiche la valeur
voulue, appuyer sur la manette 3
pour confirmer le réglage.
Sélectionner le secteur B(minutes)
en tournant la manette 3et en ap-
puyant dessus pour confirmer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter les minutes sélectionnées
et vice versa. Quand l’écran affiche la
valeur voulue, appuyer sur la manette
3pour confirmer le réglage.
A la fin du réglage, sélectionner le
secteur RETOUR
Cen tournant la
manette3et en appuyant dessus pour
confirmer, pour retourner à la page
écran de SETUP(fig. 65).

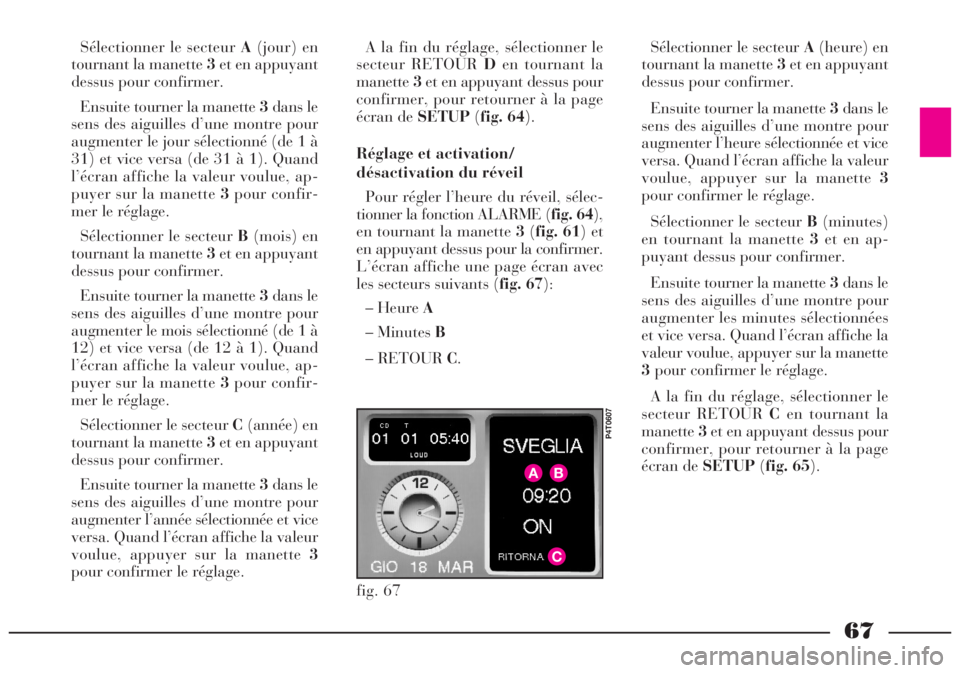

fig. 67
P4T0607
AB
C

68
Pour activer/désactiver le réveil, sé-
lectionner, en tournant la manette 3
et en appuyant dessus pour confir-
mer, respectivement la fonction
ON/OFF.
La condition de réveil actif est affi-
chée sur la page écran principale avec
l’indication ON.
Quand le réveil est actif, il entre en
fonction à l’heure sélectionnée pen-
dant 12 secondes environ, même si la
clé de contact a été sortie du contac-
teur.
Choix de la langue
Pour sélectionner la langue des
pages écran, la sélectionner avec la
manette3(fig. 61) et appuyer dessus
pour confirmer.
Les langues à disposition sont ITA-
LIEN - ANGLAIS - FRANCAIS -
ALLEMAND - ESPAGNOL.Vitesse limite
La fonction LIMITE DE VITESSE
avertit le conducteur par un signal so-
nore et/ou visuel chaque fois que la
voiture dépasse la valeur de vitesse sé-
lectionnée.w
Pour sélectionner la fonction, tour-
ner la manette 3(fig. 61) et appuyer
dessus pour confirmer.
L’écran affiche une page écran (fig. 68)
avec les secteurs suivants:
– Vitesse limite sélectionnée en km/h
A
– Condition d’activation ou désactiva-
tion de la vitesse limite sélectionnée B
– Condition d’activation ou désacti-
vation du signal sonore C
– RETOUR DSélectionner le secteur A(vitesse sé-
lectionnée) en tournant la manette 3
et en appuyant dessus pour confir-
mer.
Ensuite tourner la manette 3dans le
sens des aiguilles d’une montre pour
augmenter la vitesse sélectionnée et
vice versa. Quand l’écran affiche la
valeur voulue, appuyer sur la manette
3pour confirmer le réglage.
Pour activer/désactiver la fonction
LIMITE DE VITESSE, sélectionner,
en tournant la manette 3et en ap-
puyant dessus pour confirmer, res-
pectivement la fonction ON et OFF B.
Pour activer/désactiver le signal so-
nore, sélectionner, en tournant la ma-
nette3et en appuyant dessus pour
confirmer, respectivement la fonction
ON et OFF C.
Quand on dépasse la vitesse limite,
la fonction LIMITE DE VITESSE
étant active, le système fournit les si-
gnalisations suivantes:
– activation du signal sonore (si la
fonction correspondante ON Cest ac-
tive) pendant 4 secondes environ, si
la vitesse ne descend pas sous la limite
d’au moins 5 km/h;
fig. 68
P4T0608
A
B
C
D

69
– passage de la page écran princi-
pale à la page écran de la fonction LI-
MITE DE VITESSE (fig. 65) pour
permettre de modifier la valeur sélec-
tionnée ou l’activation/désactivation
du signal sonore ou de la fonction;
– affichage à l’écran du message LI-
MITE DEPASSEE;
– activation, si la radio est allumée,
de la fonction MUTE(annulation du
volume).
Le message LIMITE DEPASSEE
reste affichée tant que la vitesse ne
descend pas sous la limite d’au moins
5 km/h ou bien quand la fonction LI-
MITE DE VITESSE est désactivée.
A la fin des sélections de la fonction,
sélectionner le secteur RETOUR Den
tournant la manette 3et en appuyant
dessus pour confirmer pour retourner
à la page écran de SETUP(fig. 64).Pression des pneus
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonction
PNEUS, l’écran affiche les valeurs de
pression auxquelles doivent être gon-
flés les pneus de la voiture, en fonc-
tion des conditions de charge.
ATTENTIONLa fonction ne four-
nit pas d’indications sur les conditions
réelles de gonflage des pneus, dont la
pression doit être vérifiée régulière-
ment.
ORDINATEUR DE VOYAGE
(fig. 69)
Quand on appuie sur la touche
TRIP 6(fig. 61), la clé de contact
étant tournée sur MARet après la
disparition de la marque LANCIA,
l’écran affiche une page écran avec les
fonctions suivantes:
– AUTONOMIE
– CONSOMMATION MOYENNE
(TRIP MODE)
– CONSOMMATION INSTANTA-
NEE (KEY MODE)
– DISTANCE (km parcourus après
la dernière remise à zéro)
– VITESSE MOYENNE– TEMPS ECOULE (depuis le dé-
part ou la dernière remise à zéro)
– KEY/TRIP
– RESET TRIP.
Si la fonction TRIP (remise à zéro
manuelle des données) est active, la
remise à zéro des données peut être ef-
fectuée en sélectionnant et en confir-
mant le champ RESET TRIP directe-
ment dans les pages-écran des autres
fonctions.
A la fin des sélections, appuyer de nou-
veau sur la touche TRIP 6(fig. 61)
pour retourner à la page écran prin-
cipale ou la touche HELP RADIO 4
pour passer à la page écran des fonc-
tions radio, ou bien la touche SET-
UP 5pour passer à la page écran des
sélections de l’écran.
fig. 69
P4T0628

70
ATTENTIONAu démarrage du mo-
teur, quand on tourne la clé de contact
surMAR, l’ordinateur de voyage exé-
cute l’élaboration des données néces-
saires au calcul des différentes fonc-
tions.
Au cours de cette phase de la durée
de 30 secondes, les valeurs d’autono-
mie, consommation moyenne, etc. ne
sont pas affichées à l’écran.
Autonomie (fig. 70)
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonction
AUTONOMIE, l’écran affiche la dis-
tance approximative (en km et avec ré-
solution de 1 km) que la voiture peut
encore parcourir avec le carburant resté
dans le réservoir, en supposant de pour-
suivre le chemin avec la même consom-
mation moyenne relevée jusqu’au mo-
ment de l’activation de la fonction.
La mise à jour de la valeur d’auto-
nomie est effectuée par le système
toutes les 30 secondes. La précision
de calcul est inférieure à 1 km.
ATTENTIONSi l’autonomie est in-
férieure à 50 km et la voiture est en
réserve de carburant, la valeur d’au-
tonomie n’est plus affichée et à sa
place apparaissent des tirets. Si l’au-tonomie est inférieure à 50 km mais
la voiture n’est pas encore en réserve,
la valeur 50 est affichée en mode
continu.
Pour retourner à la page écran princi-
pale de l’ordinateur de voyage (fig. 69),
sélectionner et confirmer avec la ma-
nette3(fig. 61) la fonction RETOUR.
Consommation moyenne
(visible si la fonction TRIP
est active) (fig. 71)
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonc-
tion CONSOMMATION MOYENNE,
l’écran affiche la valeur moyenne de
la consommation en carburant des 5
dernières minutes (en l/100 km et
avec résolution de 0,1 l/100 km).La mise à jour de la valeur de consom-
mation moyenne est effectuée par le sys-
tème toutes les secondes. La précision
de calcul est inférieure à 0,1 l/100 km.
Pour retourner à la page écran princi-
pale de l’ordinateur de voyage (fig. 69)
sélectionner et confirmer avec la ma-
nette3(fig. 61) la fonction RETOUR.
Consommation instantanée
(visible si la fonction KEY
est active)
En sélectionnant et en validant la
fonction CONSOMMATION INS-
TANTANEE l’affichage visualise la
consommation de la voiture pendant
la marche et, par conséquent, elle est
utile pour connaître la consommation
de carburant en fonction du type de
conduite adopté (en l/100 km et avec
une résolution de 0,1 l/100 km).
fig. 70
P4T0610
fig. 71
P4T0611

71
DISTANCE (Distance parcourue)
(fig. 72)
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonction
DISTANCE, l’écran affiche la valeur
(en km et avec résolution de 0,1 km)
de la distance parcourue depuis la der-
nière mise à zéro de l’ordinateur de
voyage (voir au paragraphe “Remise à
zéro des données de l’ordinateur”).
La mise à jour de la distance par-
courue est effectuée par le système
toutes les secondes. La précision de
calcul est inférieure à 1 km. La valeur
maximum pouvant être affichée est
de 25.000 km.
Pour retourner à la page écran princi-
pale de l’ordinateur de voyage (fig. 69)
sélectionner et confirmer avec la ma-
nette3(fig. 61) la fonction RETOUR.Vitesse moyenne (fig. 73)
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonction
VITESSE MOYENNE, l’écran affiche
la valeur moyenne de la vitesse depuis
le début du voyage (en km/h et avec
résolution de 0,1 km/h) Le calcul de
la vitesse moyenne est effectué par le
système uniquement quand le moteur
est allumé.
La mise à jour de la valeur de la vi-
tesse moyenne est effectuée par le sys-
tème toutes les secondes. La précision
de calcul est inférieure à 0,1 km/h.
Pour retourner à la page écran princi-
pale de l’ordinateur de voyage (fig. 69)
sélectionner et confirmer avec la ma-
nette3(fig. 61) la fonction RETOUR.Temps ecoule (Durée du voyage)
(fig. 74)
En sélectionnant et en confirmant
avec la manette 3(fig. 61) la fonction
TEMPS ECOULE, l’écran affiche la
valeur (en heures et minutes) du
temps passé depuis la dernière mise à
zéro de l’ordinateur de voyage (voir
au paragraphe “Remise à zéro des
données de l’ordinateur”).
La mise à jour du temps passé est
effectuée par le système toutes les mi-
nutes. La précision de calcul est infé-
rieure à 2 secondes. La valeur maxi-
mum pouvant être affichée est de 99
h et 59 s.
Pour retourner à la page écran princi-
pale de l’ordinateur de voyage (fig. 69)
sélectionner et confirmer avec la ma-
nette3(fig. 61) la fonction RETOUR.
fig. 74
P4T0614
fig. 73
P4T0613
fig. 72
P4T0630
