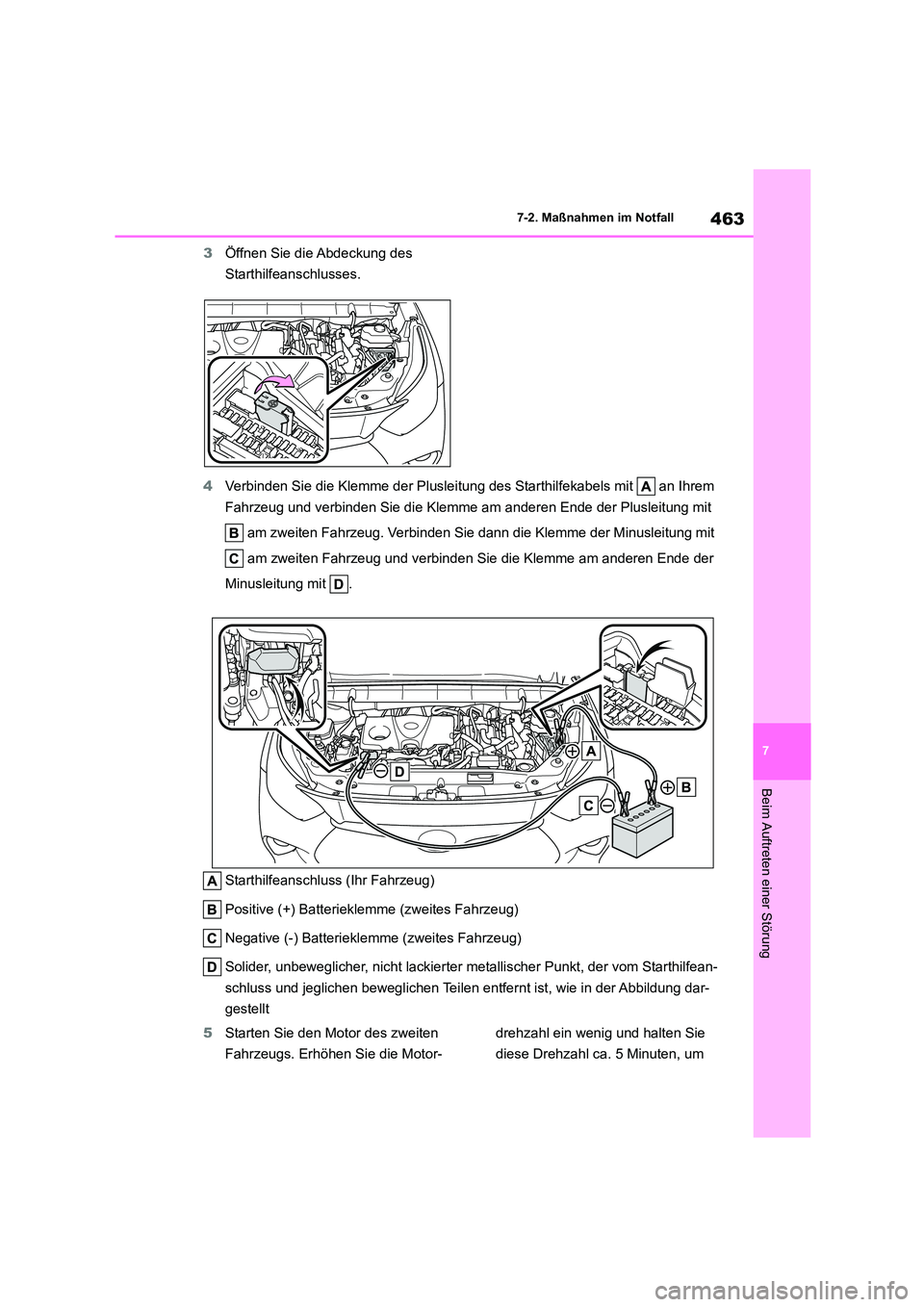

2023 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

463
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
3 Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
4 Verbinden Sie die Klemme der Plusleitung des Starthilfekabels mit an Ihrem
Fahrzeug und verbinden Sie die Klemme am anderen Ende der Plusleitung mit
am zweiten Fahrzeug. Verbinden Sie dann die Klemme der Minusleitung mit
am zweiten Fahrzeug und verbinden Sie die Klemme am anderen Ende der
Minusleitung mit .
Starthilfeanschluss (Ihr Fahrzeug)
Positive (+) Batterieklemme (zweites Fahrzeug)
Negative (-) Batteriekle mme (zweites Fahrzeug)
Solider, unbeweglicher, nicht lackierter metallischer Punkt, der vom Starthilfean-
schluss und jeglichen beweglichen Teilen entfernt ist, wie in der Abbildung dar-
gestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl ca. 5 Minuten, um

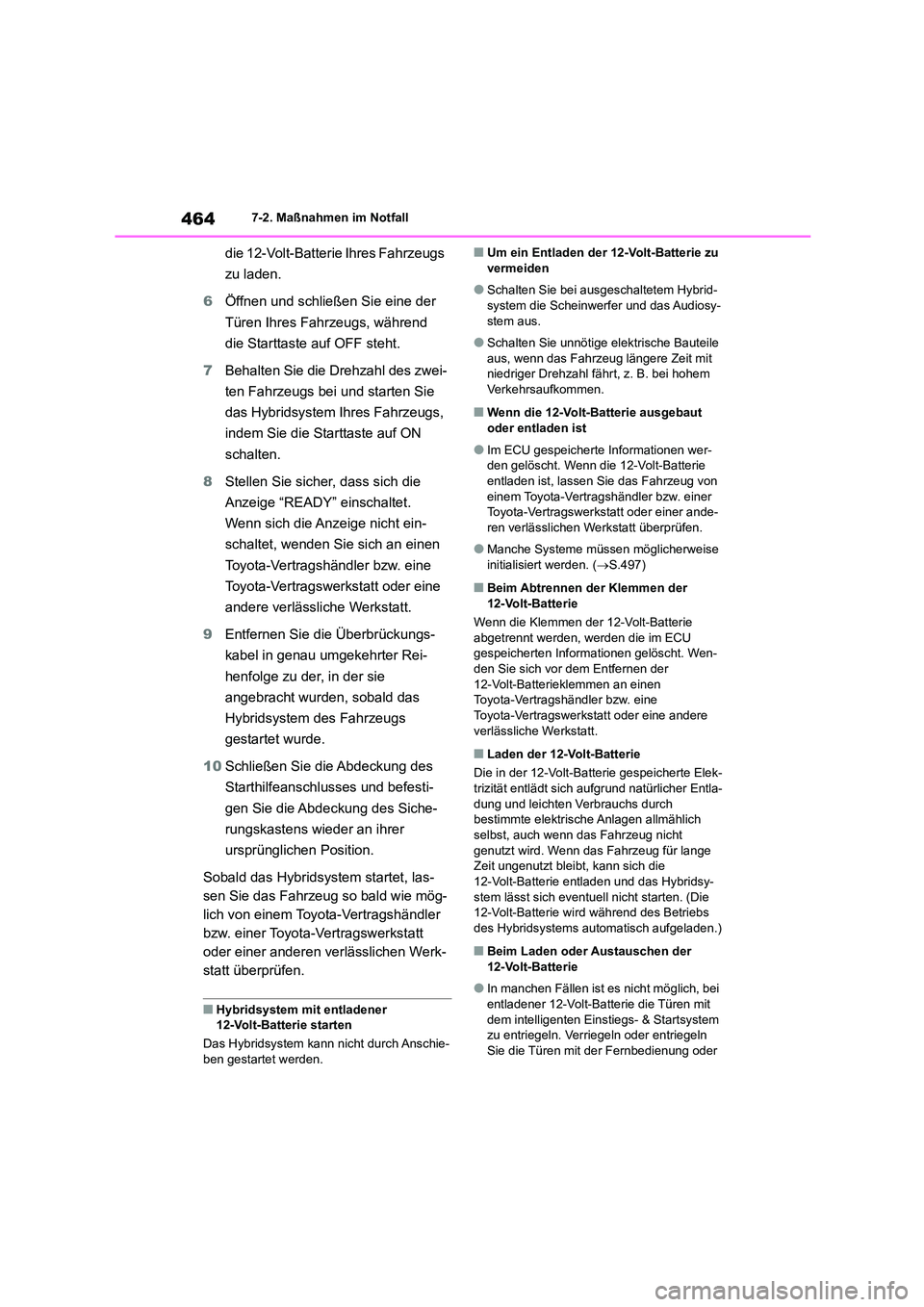

4647-2. Maßnahmen im Notfall
die 12-Volt-Batterie Ihres Fahrzeugs
zu laden.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs, während
die Starttaste auf OFF steht.
7 Behalten Sie die Drehzahl des zwei-
ten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs,
indem Sie die Starttaste auf ON
schalten.
8 Stellen Sie sicher, dass sich die
Anzeige “READY” einschaltet.
Wenn sich die Anzeige nicht ein-
schaltet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
9 Entfernen Sie die Überbrückungs-
kabel in genau umgekehrter Rei-
henfolge zu der, in der sie
angebracht wurden, sobald das
Hybridsystem des Fahrzeugs
gestartet wurde.
10 Schließen Sie die Abdeckung des
Starthilfeanschlusses und befesti-
gen Sie die Abdeckung des Siche-
rungskastens wieder an ihrer
ursprünglichen Position.
Sobald das Hybridsystem startet, las-
sen Sie das Fahrzeug so bald wie mög-
lich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werk-
statt überprüfen.
■Hybridsystem mit entladener
12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschie-
ben gestartet werden.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
●Schalten Sie bei ausgeschaltetem Hybrid-system die Scheinwerfer und das Audiosy-
stem aus.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■Wenn die 12-Volt-Batterie ausgebaut
oder entladen ist
●Im ECU gespeicherte Informationen wer- den gelöscht. Wenn die 12-Volt-Batterie
entladen ist, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
●Manche Systeme müssen möglicherweise
initialisiert werden. ( S.497)
■Beim Abtrennen der Klemmen der
12-Volt-Batterie
Wenn die Klemmen der 12-Volt-Batterie abgetrennt werden, werden die im ECU
gespeicherten Informationen gelöscht. Wen-
den Sie sich vor dem Entfernen der 12-Volt-Batterieklemmen an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elek-
trizität entlädt sich aufgrund natürlicher Entla-
dung und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich
selbst, auch wenn das Fahrzeug nicht
genutzt wird. Wenn das Fahrzeug für lange Zeit ungenutzt bleibt, kann sich die
12-Volt-Batterie entladen und das Hybridsy-
stem lässt sich eventuell nicht starten. (Die 12-Volt-Batterie wird während des Betriebs
des Hybridsystems automatisch aufgeladen.)
■Beim Laden oder Austauschen der
12-Volt-Batterie
●In manchen Fällen ist es nicht möglich, bei
entladener 12-Volt-Batterie die Türen mit dem intelligenten Einstiegs- & Startsystem
zu entriegeln. Verriegeln oder entriegeln
Sie die Türen mit der Fernbedienung oder

465
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
dem mechanischen Schlüssel.
●Eventuell startet das Hybridsystem nach
dem Aufladen der 12-Volt-Batterie nicht beim ersten Versuch, nach dem zweiten
Versuch wird es jedoch normal starten.
Dies ist keine Funktionsstörung.
●Der Modus der Starttaste wird vom Fahr-
zeug gespeichert. Wenn die 12-Volt-Batte- rie wieder angeklemmt wird, kehrt das
System in den Modus zurück, in dem es
sich vor dem Entladen der 12-Volt-Batterie
befand. Schalten Sie vor dem Abklemmen der 12-Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem
Modus sich die Starttaste vor dem Entla- den der 12-Volt-Batterie befand, seien Sie
besonders vorsichtig beim erneuten Ank-
lemmen der 12-Volt-Batterie.
●Fahrzeuge mit elektrischer Heckklappe:
Die elektrische Heckklappe muss initiali- siert werden. ( S.143)
■Wenn die 12-Volt-Batterie ausgetauscht
wird
●Verwenden Sie eine 12-Volt-Batterie mit
Zentralentgasung (europäische Verord-
nungen).
●Verwenden Sie eine 12-Volt-Batterie mit
derselben Gehäusegröße wie der vorheri- gen (LN2), deren 20-Stunden-Kapazität
(20HR) gleich groß (55Ah) oder größer ist
und deren Leistungsbewertung (CCA) gleich groß (345A) oder größer ist.
• Wenn die Größen abweichen, kann die
12-Volt-Batterie nicht sicher befestigt wer- den.
• Falls die 20-Stunden-Kapazität niedrig ist,
kann sich die 12-Volt-Batterie auch dann entladen, und das Hybridsystem kann
möglicherweise nicht mehr gestartet wer-
den, wenn das Fahrzeug nur für einen kur- zen Zeitraum nicht verwendet wird.
●Verwenden Sie eine 12-Volt-Batterie mit einem Griff. Bei Verwendung einer
12-Volt-Batterie ohne Griff gestaltet sich
der Ausbau schwieriger.
●Schließen Sie nach dem Austausch fol-
gende Elemente sicher an die Auslassöff- nung der 12-Volt-Batterie an.
• Verwenden Sie vor dem Austauschen den
Auslassschlauch, der mit der 12-Volt-Bat- terie verbunden war, und prüfen Sie, ob
dieser fest mit dem Bereich des Fahrzeugs
mit Bohrung verbunden ist. • Verwenden Sie den Auslassöffnungsstop-
fen, der zur ausgetauschten 12-Volt-Batte-
rie gehört, oder den vor dem Austausch an der 12-Volt-Batterie angebrachten.
(Abhängig von der auszutauschenden
12-Volt-Batterie ist die Auslassöffnung möglicherweise verschlossen.)
Auslassöffnung
Auslassöffnungsstopfen
Auslassschlauch
Bereich des Fahrzeugs mit Bohrung
Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.

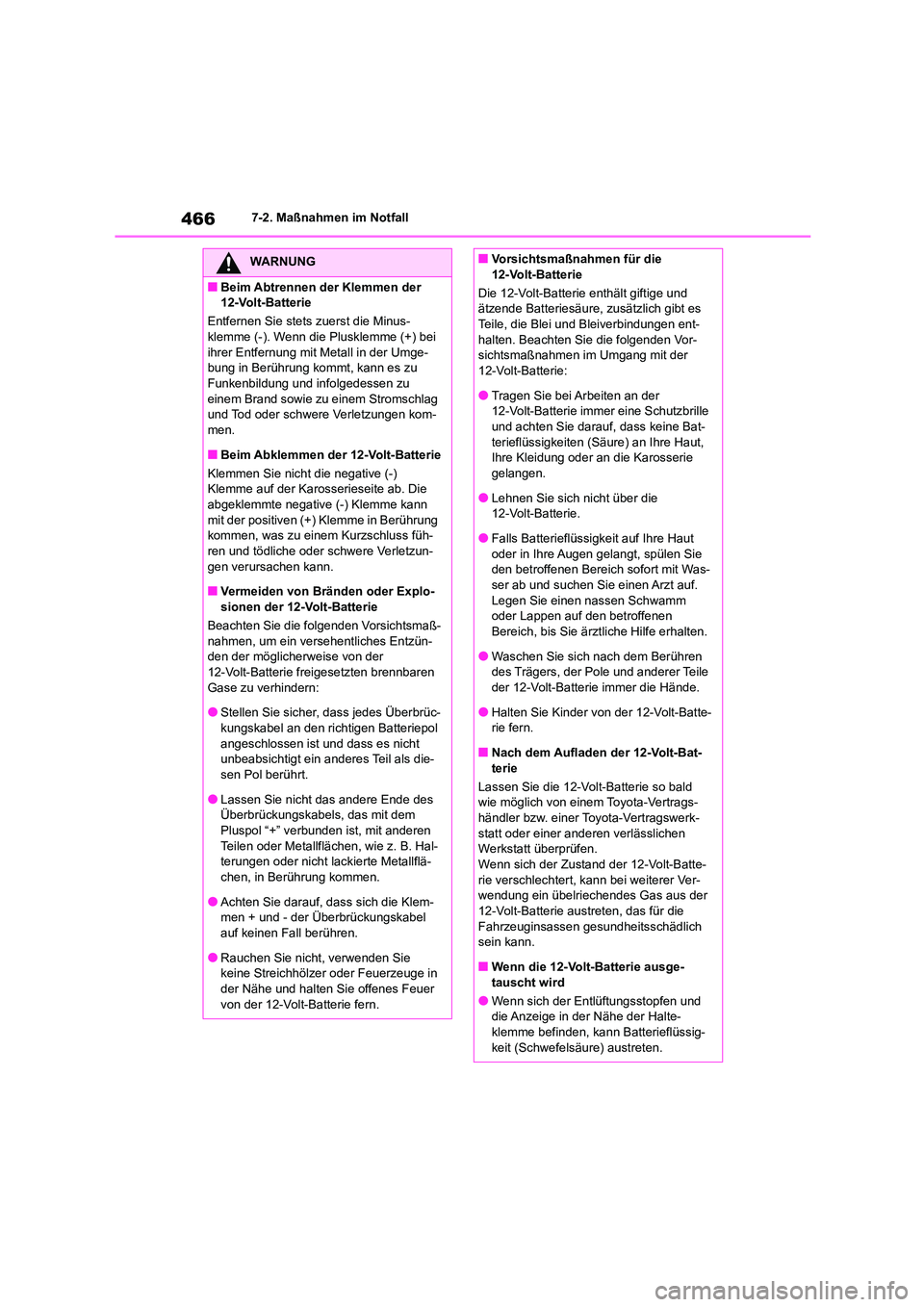

4667-2. Maßnahmen im Notfall
WARNUNG
■Beim Abtrennen der Klemmen der
12-Volt-Batterie
Entfernen Sie stets zuerst die Minus-
klemme (-). Wenn die Plusklemme (+) bei ihrer Entfernung mit Metall in der Umge-
bung in Berührung kommt, kann es zu
Funkenbildung und infolgedessen zu einem Brand sowie zu einem Stromschlag
und Tod oder schwere Verletzungen kom-
men.
■Beim Abklemmen der 12-Volt-Batterie
Klemmen Sie nicht die negative (-)
Klemme auf der Karosserieseite ab. Die
abgeklemmte negative (-) Klemme kann mit der positiven (+) Klemme in Berührung
kommen, was zu einem Kurzschluss füh-
ren und tödliche oder schwere Verletzun- gen verursachen kann.
■Vermeiden von Bränden oder Explo-
sionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um ein versehentliches Entzün-
den der möglicherweise von der
12-Volt-Batterie freigesetzten brennbaren Gase zu verhindern:
●Stellen Sie sicher, dass jedes Überbrüc-
kungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als die-
sen Pol berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem
Pluspol “+” verbunden ist, mit anderen
Teilen oder Metallflächen, wie z. B. Hal- terungen oder nicht lackierte Metallflä-
chen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klem- men + und - der Überbrückungskabel
auf keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in
der Nähe und halten Sie offenes Feuer
von der 12-Volt-Batterie fern.
■Vorsichtsmaßnahmen für die
12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und
ätzende Batteriesäure, zusätzlich gibt es Teile, die Blei und Bleiverbindungen ent-
halten. Beachten Sie die folgenden Vor-
sichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
●Tragen Sie bei Arbeiten an der
12-Volt-Batterie immer eine Schutzbrille
und achten Sie darauf, dass keine Bat- terieflüssigkeiten (Säure) an Ihre Haut,
Ihre Kleidung oder an die Karosserie
gelangen.
●Lehnen Sie sich nicht über die
12-Volt-Batterie.
●Falls Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie
den betroffenen Bereich sofort mit Was-
ser ab und suchen Sie einen Arzt auf. Legen Sie einen nassen Schwamm
oder Lappen auf den betroffenen
Bereich, bis Sie ärzt liche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren
des Trägers, der Pole und anderer Teile
der 12-Volt-Batterie immer die Hände.
●Halten Sie Kinder von der 12-Volt-Batte-
rie fern.
■Nach dem Aufladen der 12-Volt-Bat- terie
Lassen Sie die 12-Volt-Batterie so bald
wie möglich von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn sich der Zustand der 12-Volt-Batte- rie verschlechtert, kann bei weiterer Ver-
wendung ein übelriechendes Gas aus der
12-Volt-Batterie austreten, das für die Fahrzeuginsassen gesundheitsschädlich
sein kann.
■Wenn die 12-Volt-Batterie ausge- tauscht wird
●Wenn sich der Entlüftungsstopfen und
die Anzeige in der Nähe der Halte-
klemme befinden, kann Batterieflüssig- keit (Schwefelsäure) austreten.

467
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Wenn die Motorkühlmittel-Tempera-
turanzeige den roten Bereich
erreicht oder “Motorkühlmitteltempe-
ratur hoch An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” auf der
Multi-Informationsanzeige ange-
zeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie
dann das Hybridsystem ab.
2 Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an, nachdem der Dampf
nachgelassen hat.
WARNUNG
●Wenden Sie sich für Informationen zum
Austausch der 12-Volt-Batterie an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Schließen Sie nach dem Austausch den Auslassschlauch und den Auslassöff-
nungsstopfen sicher an die Auslassöff-
nung der ausgetauschten 12-Volt-Batterie an. Bei unsachgemä-
ßem Einbau können Gase (Wasserstoff)
in das Innere des Fahrzeugs gelangen und es besteht die Gefahr, dass sich
das Gas entzündet und explodiert.
HINWEIS
■Bei Verwendung von Überbrückungs-
kabeln
Vergewissern Sie sich beim Anschließen
der Überbrückungskabel, dass sich diese nicht im Kühlgebläse oder Riemen verfan-
gen.
■Zur Vermeidung von Beschädigun- gen des Fahrzeugs
Der Starthilfeanschluss wird verwendet,
wenn die 12-Volt-Batterie in einem Notfall
über ein anderes Fahrzeug aufgeladen werden muss. Er kann nicht zur Starthilfe
eines anderen Fahrzeugs verwendet wer-
den.

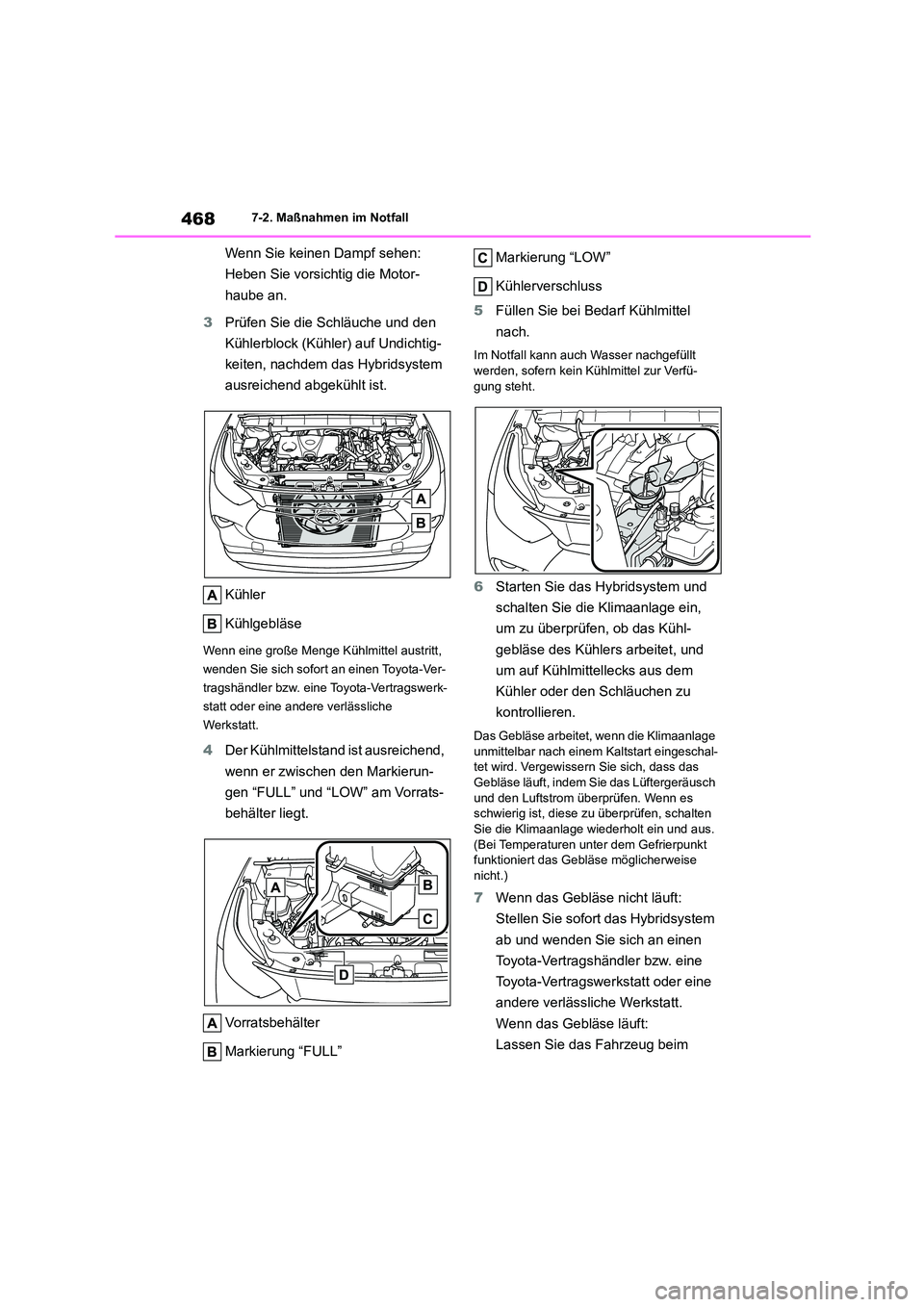

Wenn das Fahrzeug über-
hitzt
Folgendes kann darauf hinwei-
sen, dass Ihr Fahrzeug überhitzt
ist.
 Die Nadel der Motorkühlmit-
tel-Temperaturanzeige ( S.92)
erreicht den roten Bereich oder
die Leistung des Hybridsystems
lässt spürbar nach. (Zum Beispiel
erhöht sich die Fahrzeugge-
schwindigkeit nicht.)
 “Motorkühlmitteltemperatur hoch
An sicherer Stelle anhalten Siehe
Betriebsanleitung” oder “Hybridsy-
stem überhitzt Verringerte Lei-
stung” wird auf der
Multi-Informationsanzeige ange-
zeigt.
 Dampf tritt unter der Motorhaube
aus.
Abhilfemaßnahmen

4687-2. Maßnahmen im Notfall
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an.
3 Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undichtig-
keiten, nachdem das Hybridsystem
ausreichend abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel austritt,
wenden Sie sich sofort an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
4 Der Kühlmittelstand ist ausreichend,
wenn er zwischen den Markierun-
gen “FULL” und “LOW” am Vorrats-
behälter liegt.
Vorratsbehälter
Markierung “FULL”
Markierung “LOW”
Kühlerverschluss
5 Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachgefüllt werden, sofern kein Kühlmittel zur Verfü-
gung steht.
6 Starten Sie das Hybridsystem und
schalten Sie die Klimaanlage ein,
um zu überprüfen, ob das Kühl-
gebläse des Kühlers arbeitet, und
um auf Kühlmittellecks aus dem
Kühler oder den Schläuchen zu
kontrollieren.
Das Gebläse arbeitet, wenn die Klimaanlage
unmittelbar nach einem Kaltstart eingeschal- tet wird. Vergewissern Sie sich, dass das
Gebläse läuft, indem Si e das Lüftergeräusch
und den Luftstrom überprüfen. Wenn es schwierig ist, diese zu überprüfen, schalten
Sie die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktioniert das Gebl äse möglicherweise
nicht.)
7 Wenn das Gebläse nicht läuft:
Stellen Sie sofort das Hybridsystem
ab und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug beim

469
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
nächstgelegenen Toyota-Vertrags-
händler bzw. der nächstgelegenen
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt
überprüfen.
8 Prüfen Sie, ob “Motorkühlmitteltem-
peratur hoch An sicherer Stelle
anhalten Siehe Betriebsanleitung”
auf der Multi-Informationsanzeige
angezeigt wird.
Wenn die Meldung nicht verschwindet:
Stellen Sie das Hybridsystem ab und wen- den Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt. Wenn die Meldung nicht angezeigt wird:
Lassen Sie das Fahrzeug beim nächstgele-
genen Toyota-Vertragshändler bzw. der nächstgelegenen Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt
überprüfen.
Wenn “Hybridsystem überhitzt Ver-
ringerte Leistung” auf der Multi-Infor-
mationsanzeige angezeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an.
2 Stoppen Sie das Hybridsystem und
heben Sie die Motorhaube vorsich-
tig an.
3 Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undichtig-
keiten, nachdem das Hybridsystem
abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel austritt,
wenden Sie sich sofort an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
4 Der Kühlmittelstand ist ausreichend,
wenn er zwischen den Markierun-
gen “FULL” und “LOW” am Vorrats-
behälter liegt.
Vorratsbehälter
Markierung “FULL”
Markierung “LOW”
5 Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachgefüllt
werden, sofern kein Kühlmittel zur Verfü-

4707-2. Maßnahmen im Notfall
gung steht.
6 Schalten Sie das Hybridsystem aus,
warten Sie 5 Minuten oder länger,
starten Sie das Hybridsystem
erneut und prüfen Sie, ob “Hybrid-
system überhitzt Verringerte Lei-
stung” auf der
Multi-Informationsanzeige
erscheint.
Wenn die Meldung nicht verschwindet: Stellen Sie das Hybridsystem ab und wen-
den Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Wenn die Meldung nicht angezeigt wird:
Die Temperatur des Hybridsystems ist gesunken und das Fahrzeug kann normal
gefahren werden.
Wenn die Meldung häufig wieder angezeigt
wird, wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
WARNUNG
■Bei Kontrollen unter der Motorhaube Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Eine Missachtung dessen kann Verletzun- gen wie Verbrennungen zur Folge haben.
●Wenn Dampf unter der Motorhaube
austritt, öffnen Sie die Motorhaube erst, nachdem der Dampf abgezogen ist. Der
Motorraum kann sehr heiß sein.
●Nachdem das Hybridsystem ausge-
schaltet wurde, überprüfen Sie, ob die
Anzeige “READY” ausgeschaltet ist. Wenn das Hybridsystem in Betrieb ist,
kann der Benzinmotor automatisch
anspringen oder das Kühlgebläse kann plötzlich anlaufen, auch wenn der Ben-
zinmotor stoppt. Drehende Teile wie das
Gebläse nicht berühren und sich diesen nicht nähern, da andernfalls Finger oder
Kleidung (insbesondere eine Krawatte,
ein Halstuch oder ein Schal) einge-
klemmt und schwere Verletzungen ver- ursacht werden könnten.
●Lösen Sie nicht die Kühlerverschlus-
skappe und die Kühlmittel-Vorratsbehäl- terkappen, solange Hybridsystem und
Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnte herausspritzen.
HINWEIS
■Wenn Kühlmittel für den Motor/Lei-
stungsregler nachgefüllt wird
Füllen Sie langsam Kühlmittel nach, wenn
das Hybridsystem ausreichend abgekühlt
ist. Wenn Sie kühles K ühlmittel zu schnell in ein heißes Hybridsystem füllen, kann
dies zu schweren Schäden am Hybridsy-
stem führen.
■Schutz des Kühlsystems vor Beschä-
digung
Beachten Sie die folgenden Vorsichtsmaß-
nahmen:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial (wie zum
Beispiel Sand oder Staub o. Ä.).
●Verwenden Sie keinen Kühlmittelzusatz.
