2023 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

287
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Multi-Informationsanzeige, Head-up-Display (je nach Ausstattung) und
Bildschirm des Audiosystems
Wenn ein Gegenstand von einem Sensor er kannt wird, wird der ungefähre Abstand
zum Gegenstand auf der Multi-Informationsanzeige, dem Bildschirm des Audiosy-
stems und dem Head-up-Display (je nach Ausstattung) angezeigt. (Bei kurzem
Abstand zum Gegenstand können die Entfernungssegmente blinken.)
 Ungefährer Abstand zum Objekt: 150 cm bis 60 cm* (mittlerer Sensor hinten)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.288)
Ungefährer Abstand zum Objekt: 100 cm bis 60 cm* (mittlerer Sensor vorn)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.288)
Ungefährer Abstand zum Objekt: 60 cm bis 45 cm*
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.288)
Ungefährer Abstand zum Objekt: 45 cm bis 30 cm*
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.288)
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display
Multi-InformationsanzeigeBildschirm des AudiosystemsHead-up-Display

2884-5. Verwendung der Fahrassistenz-Systeme
Ungefährer Abstand zum Objekt: 30 cm bis 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.288)
*2: Die Abstandssegmente blinken langsam.
Ungefährer Abstand zum Objekt: Weniger als 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.288)
*2: Die Abstandssegmente blinken schnell.
■Summerbetrieb und Abstand zu
einem Objekt
Ein Summer ertönt, wenn die Sensoren
in Betrieb sind.
 Je weiter sich das Fahrzeug einem
Objekt annähert, desto schneller
wird das Summersignal. Wenn der
Abstand zum Objekt auf ca. 30 cm
oder weniger sinkt, ertönt der Sum-
mer dauerhaft.
 Werden gleichzeitig 2 oder mehr
Objekte erkannt, ertönt der Summer
für das am nächsten gelegene
Objekt. Wenn der Abstand eines
oder mehrerer Gegenstände zum
Fahrzeug auf ca. 30 cm oder weni-
ger sinkt, ertönt ein langer Summer-
ton, gefolgt von schnellen
Pieptönen.
 Automatische Summer-Stumm-
schaltfunktion: Wenn der Summer
ertönt und der Abstand zwischen
dem Fahrzeug sowie dem erkannten
Objekt sich nicht verringert, wird der
Summer automatisch stumm
geschaltet. (Wenn allerdings der
Abstand zwischen dem Fahrzeug
und dem Objekt 30 cm oder weniger
beträgt, wird diese Funktion nicht
ausgeführt.)
Die Lautstärke der Summergeräusche
kann angepasst werden. ( S.285)
Multi-Informationsanzeige*2Bildschirm des Audiosy-
stems*2Head-up-Display
Multi-Informationsanzeige*2Bildschirm des Audiosy-
stems*2Head-up-Display

289
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Steuerschalter für die Instrumente
Ein-/Ausschalten der RCTA-Funktion.
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF auf.
Außenspiegelanzeigen
Wenn ein Fahrzeug erkannt wird, das sich
von links oder rechts hinter dem Fahrzeug
nähert, blinken beide Außenrückspiegelan-
zeigen und ein Summer ertönt.
Mittlere Anzeige
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug v on rechts oder links
nähert, wird auf der mittleren Anzeige das
RCTA-Symbol ( S.290) für die erfasste
Seite angezeigt. Diese Abbildung stellt bei-
spielhaft ein Fahrzeug dar, das sich hinter
dem Fahrzeug von beiden Seiten nähert.
Das RCTA kann über auf der
Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.486)
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF ( S.90)
auf. (Jedes Mal, wenn die Starttaste ausge-
schaltet und dann auf ON gestellt wird, wird
die RCTA-Funktion automatisch aktiviert.)
RCTA-Funktion (Warnung
für hinter dem Fahrzeug
kreuzenden Verkehr)
Die RCTA-Funktion verwendet hin-
tere Seitenradar-BSM-Sensoren,
die hinter der hinteren Stoßstange
angebracht sind. Diese Funktion
ist dafür konzipiert, den Fahrer
während des Rückwärtsfahrens
bei der Beachtung schwer sichtba-
rer Bereiche zu unterstützen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vor-
sichtig, achten Sie dabei auf Ihre Umge-
bung. Die RCTA-Funktion ist nur eine ergän-
zende Funktion, welche den Fahrer darauf
hinweist, dass sich ein Fahrzeug von
rechts oder links hinter dem Fahrzeug nähert.
Da die RCTA-Funktion unter bestimmten
Bedingungen möglicherweise nicht ord- nungsgemäß funktioniert, ist es für den
Fahrer erforderlich, die Sicherheit selbst
visuell zu überprüfen. Ein zu starkes Verlassen auf diese Funk-
tion kann zu einem Unfall mit Todesfolge
oder schweren Verletzungen führen.
Systemkomponenten
Ein-/Ausschalten der
RCTA-Funktion

2904-5. Verwendung der Fahrassistenz-Systeme
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege- lanzeige möglicherweis e schwer zu erken-
nen.
■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräusch-
pegel möglicherweise schwer zu hören, z. B. wenn die Lautstärke des Audiosystems hoch
ist.
■Wenn“RCTA nicht verfügbar” auf der
Multi-Informations anzeige angezeigt wird
Es haften möglicherweise Eis, Schnee,
Schlamm usw. an der hinteren Stoßstange im
Bereich der Sensoren. ( S.276) Wenn das Eis, der Schnee, der Schlamm usw. aus dem
Bereich der Sensoren an der hinteren Stoß-
stange entfernt wird, sollten die Sensoren wieder normal funktionieren.
Außerdem funktionieren die Sensoren mögli-
cherweise nicht ordnungsgemäß, wenn sie in
sehr heißer oder kalter Umgebung verwendet werden.
■Wenn “Fehlfunktion des RCTA Bitte
Händler kontaktieren” auf der
Multi-Information sanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung oder falsche Ausrichtung des Sensors
vor. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
■Hintere Seitenradarsensoren
 S.276
■Betrieb der RCTA-Funktion
Die RCTA-Funktion verwendet hintere Seitenradarsensoren, um Fahrzeuge zu
erfassen, die sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den
Fahrer auf das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiege-
lanzeige und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erkannt wird, das
sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf
der mittleren Anzeige angezeigt.
 Beispiel (Monitor der Toyota-Ein-
parkhilfe) (je nach Ausstattung):
Fahrzeuge, die sich von beiden Sei-
ten des Fahrzeugs nähern
RCTA-Funktion

291
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

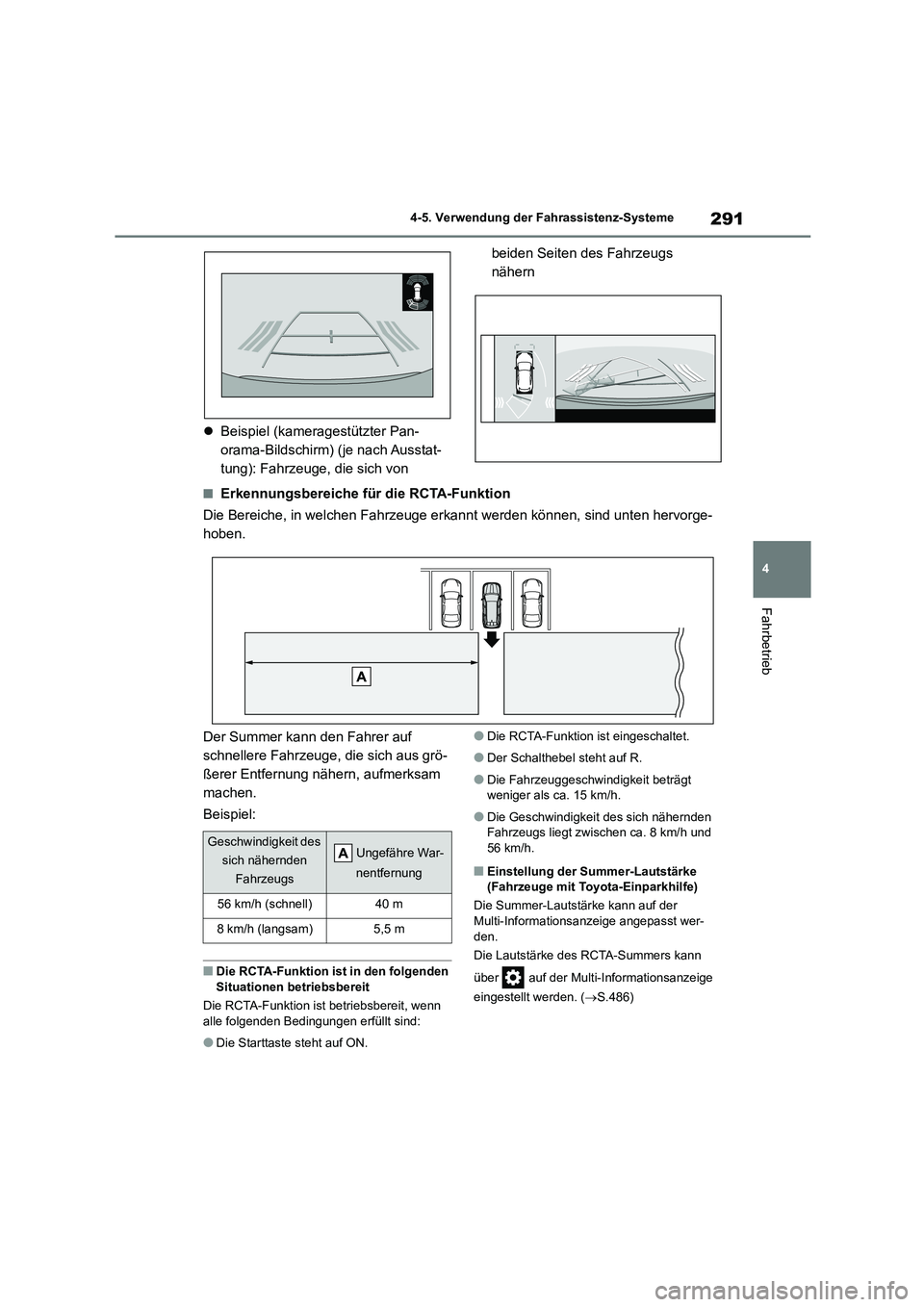

 Beispiel (kameragestützter Pan-
orama-Bildschirm) (je nach Ausstat-
tung): Fahrzeuge, die sich von
beiden Seiten des Fahrzeugs
nähern
■Erkennungsbereiche für die RCTA-Funktion
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Der Summer kann den Fahrer auf
schnellere Fahrzeuge, die sich aus grö-
ßerer Entfernung nähern, aufmerksam
machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn
alle folgenden Bedingungen erfüllt sind:
●Die Starttaste steht auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 15 km/h.
●Die Geschwindigkei t des sich nähernden
Fahrzeugs liegt zwischen ca. 8 km/h und
56 km/h.
■Einstellung der Summer-Lautstärke (Fahrzeuge mit Toyota-Einparkhilfe)
Die Summer-Lautstärke kann auf der
Multi-Informationsanzeige angepasst wer-
den.
Die Lautstärke des RCTA-Summers kann
über auf der Multi-Informationsanzeige
eingestellt werden. ( S.486)
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre War-
nentfernung
56 km/h (schnell)40 m
8 km/h (langsam)5,5 m

2924-5. Verwendung der Fahrassistenz-Systeme
■Vorübergehendes Stummschalten des Summers (Fahrzeuge mit Toyota-Ein-
parkhilfe)
Eine Stummschalttaste wird auf der
Multi-Informationsanzeige angezeigt, wenn ein Fahrzeug oder Gegenstand erkannt
wurde. Drücken Sie , um den Summer
stummzuschalten.
Die Summer der RCTA-Funktion und der Toyota-Einparkhilfe werden gleichzeitig
stummgeschaltet.
Die Stummschaltung wird in den folgenden
Situationen automatisch abgebrochen:
●Wenn der Schalthebel bewegt wird.
●Wenn die Fahrzeuggeschwindigkeit eine
bestimmte Geschwindi gkeit überschreitet.
●Wenn eine Funktionsstörung im Sensor
vorliegt oder wenn das System vorüberge-
hend nicht verfügbar ist.
●Wenn die Betriebsfunktion manuell deakti-
viert wird.
●Wenn die Starttaste ausgeschaltet wird.
■Bedingungen, unter welchen das
System kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die rückwärts in eine Parklücke
neben Ihrem Fahrzeug einparken
●Fahrzeuge, die die Sensoren aufgrund von
Hindernissen nicht erfassen können
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug
entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
●Der Abstand zwischen Sensor und sich näherndem Fahrzeug ist zu gering*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß
funktioniert
Unter den folgenden Bedingungen erkennt
die RCTA-Funktion Fahrzeuge möglicher- weise nicht richtig:
●Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. den Sensor oder den umgeben-
den Bereich über der hinteren Stoßstange bedeckt
●Beim Fahren auf einer Fahrbahnoberflä-che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel
●Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn Ausstattungsteile angebracht sind,
die einen eingebauten Sensor blockieren können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
●Beim Rückwärtsfahren auf einer Steigung mit einer starken Steigungsveränderung

293
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Beim rückwärts Herausfahren aus einer
Parklücke in spitzem Winkel
●Unmittelbar, nachdem die RCTA-Funktion eingeschaltet wurde
●Sofort nach dem Starten des Hybridsy-stems bei eingeschalteter RCTA-Funktion
●Wenn der Sensor ein Fahrzeug aufgrund von Hindernissen nicht sehen kann
●Wenn Sie einen Anhänger ziehen
●Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege-
benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Beim Abbiegen während der Rückwärts-
fahrt
●Wenn ein Fahrzeug in den Erkennungsbe- reich einbiegt
■Situationen, in welchen das System
möglicherweise arbeitet, selbst wenn keine Kollisionswahrscheinlichkeit
besteht
Die Möglichkeit, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder einen Gegenstand erkennt, steigt in den folgenden
Situationen:
●Wenn der Parkplatz einer Straße gegen-
überliegt und Fahrzeuge auf der Straße
fahren
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und Metallgegenständen, z. B. eine Leitplanke, eine Mauer, ein Schild oder ein
geparktes Fahrzeug, die elektrische Wel-
len in Richtung des Fahrzeughecks reflek- tieren können, klein ist

2944-5. Verwendung der Fahrassistenz-Systeme
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzl iche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
●Wenn ein Fahrzeug seitlich an Ihrem Fahr-zeug vorbeifährt
●Wenn ein erfasstes Fahrzeug abbiegt, während es sich Ihrem Fahrzeug nähert
●Wenn sich in der Nähe des Fahrzeugs rotierende Objekte befinden, wie z. B. der
Lüfter einer Klimaanlageneinheit
●Wenn Wasser in Richtung der hinteren
Stoßstange gespritzt oder gesprüht wer-
den, z. B. durch einen Sprinkler
●Bewegende Objekte (Fahnen, Abgase,
dicke Regentropfen oder Schneeflocken, Regenwasser auf Straßenbelag usw.)
●Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw.,
welche im Erkennungsbereich erfasst wird,
klein ist
●Gitterrost und Rinnen
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege- benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
