2023 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

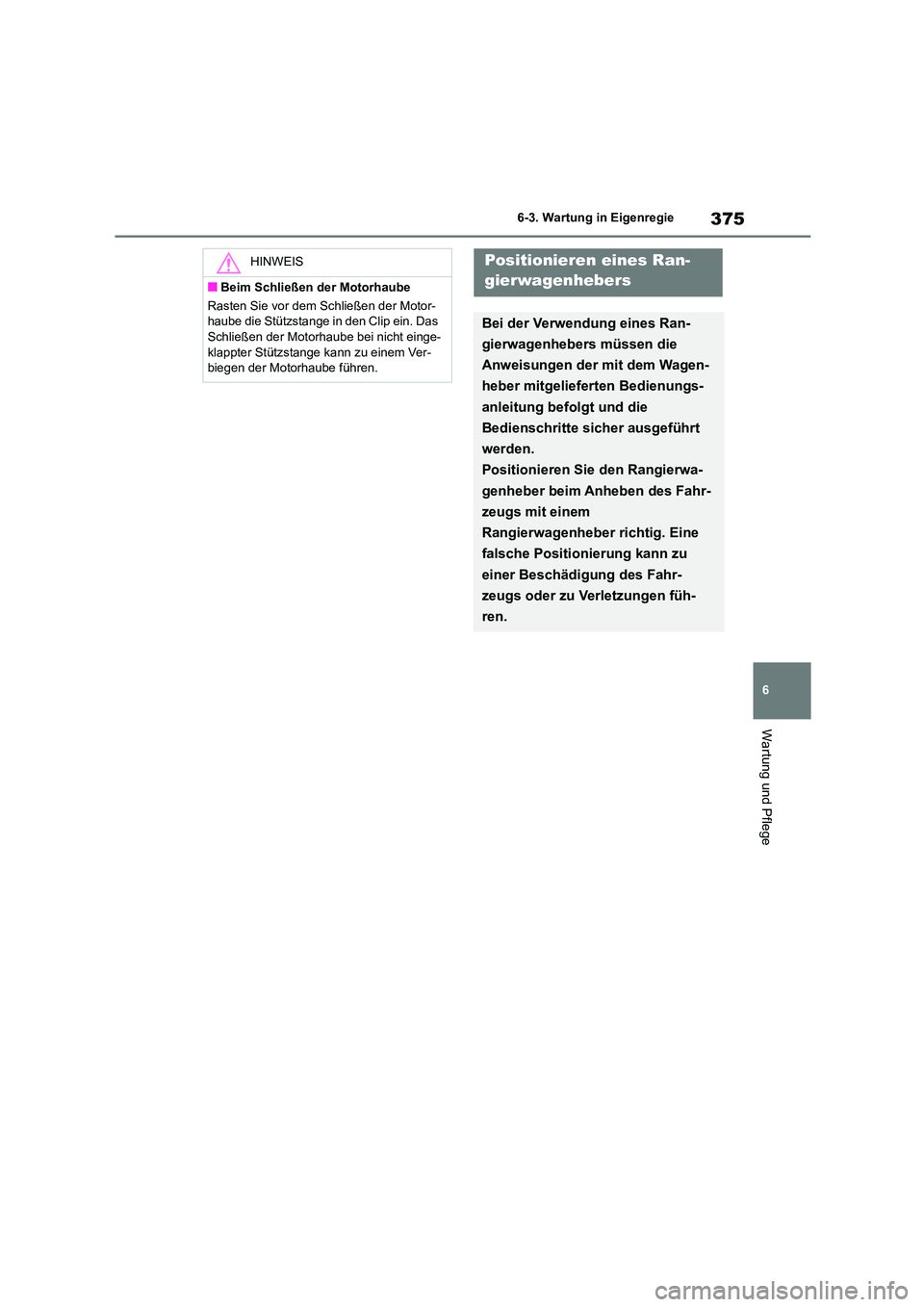

375
6
6-3. Wartung in Eigenregie
Wartung und Pflege
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht einge- klappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.
Positionieren eines Ran-
gierwagenhebers
Bei der Verwendung eines Ran-
gierwagenhebers müssen die
Anweisungen der mit dem Wagen-
heber mitgelieferten Bedienungs-
anleitung befolgt und die
Bedienschritte sicher ausgeführt
werden.
Positionieren Sie den Rangierwa-
genheber beim Anheben des Fahr-
zeugs mit einem
Rangierwagenheber richtig. Eine
falsche Positionierung kann zu
einer Beschädigung des Fahr-
zeugs oder zu Verletzungen füh-
ren.

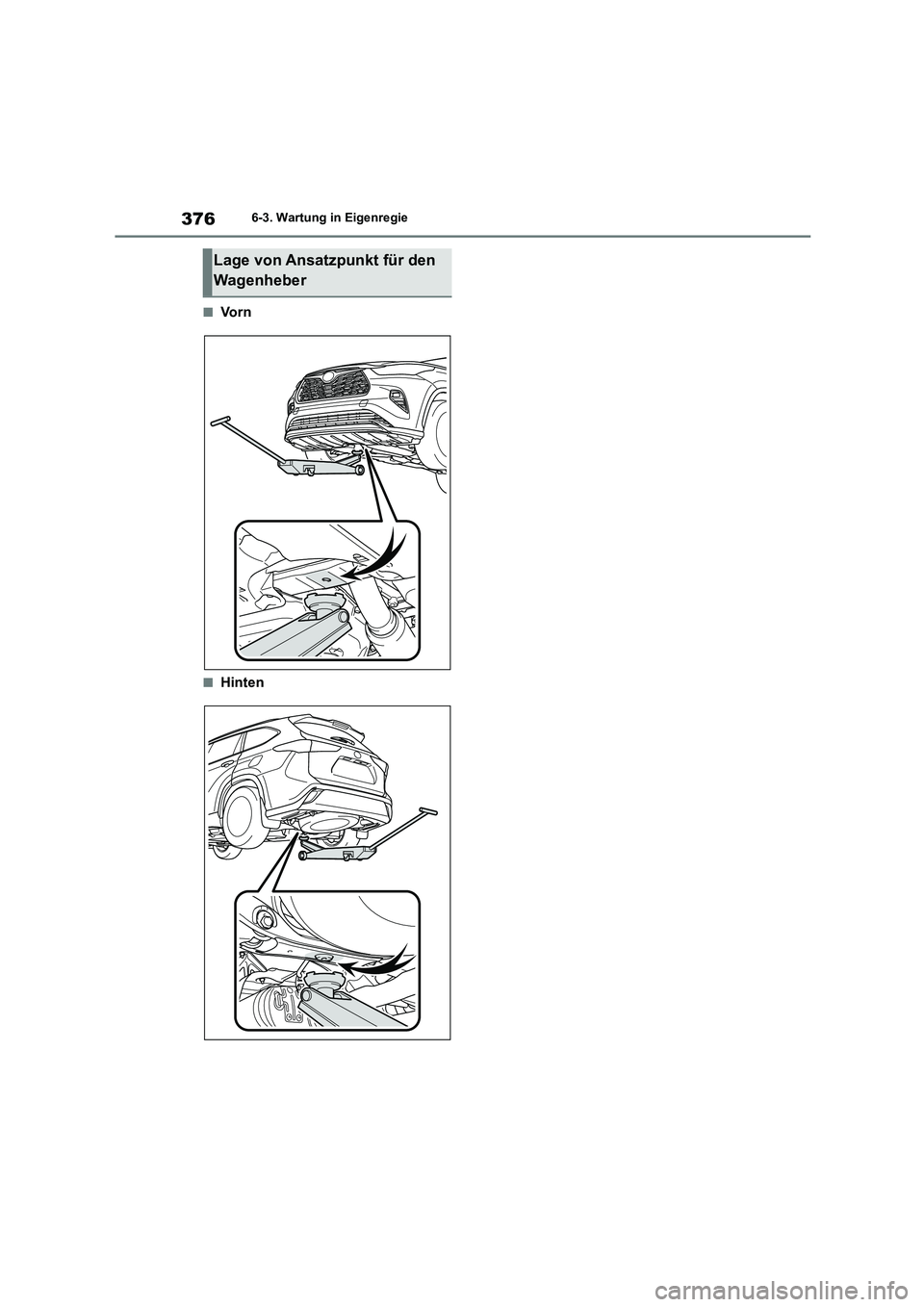

3766-3. Wartung in Eigenregie
■Vo r n
■Hinten
Lage von Ansatzpunkt für den
Wagenheber

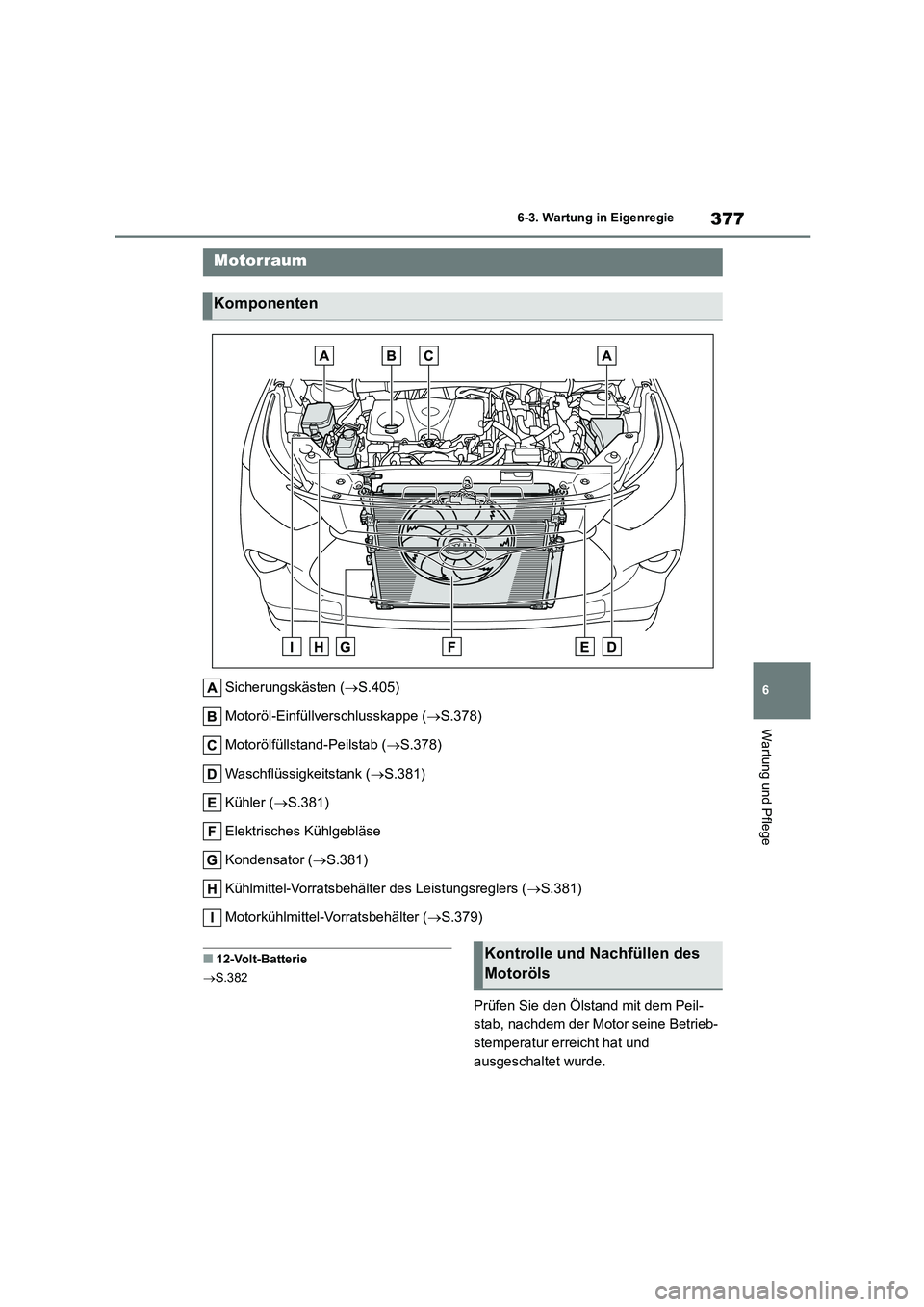

377
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Sicherungskästen ( S.405)
Motoröl-Einfüllverschlusskappe ( S.378)
Motorölfüllstand-Peilstab ( S.378)
Waschflüssigkeitstank ( S.381)
Kühler ( S.381)
Elektrisches Kühlgebläse
Kondensator ( S.381)
Kühlmittel-Vorratsbehälter des Leistungsreglers ( S.381)
Motorkühlmittel-Vorratsbehälter ( S.379)
■12-Volt-Batterie
 S.382
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
Motorraum
Komponenten
Kontrolle und Nachfüllen des
Motoröls

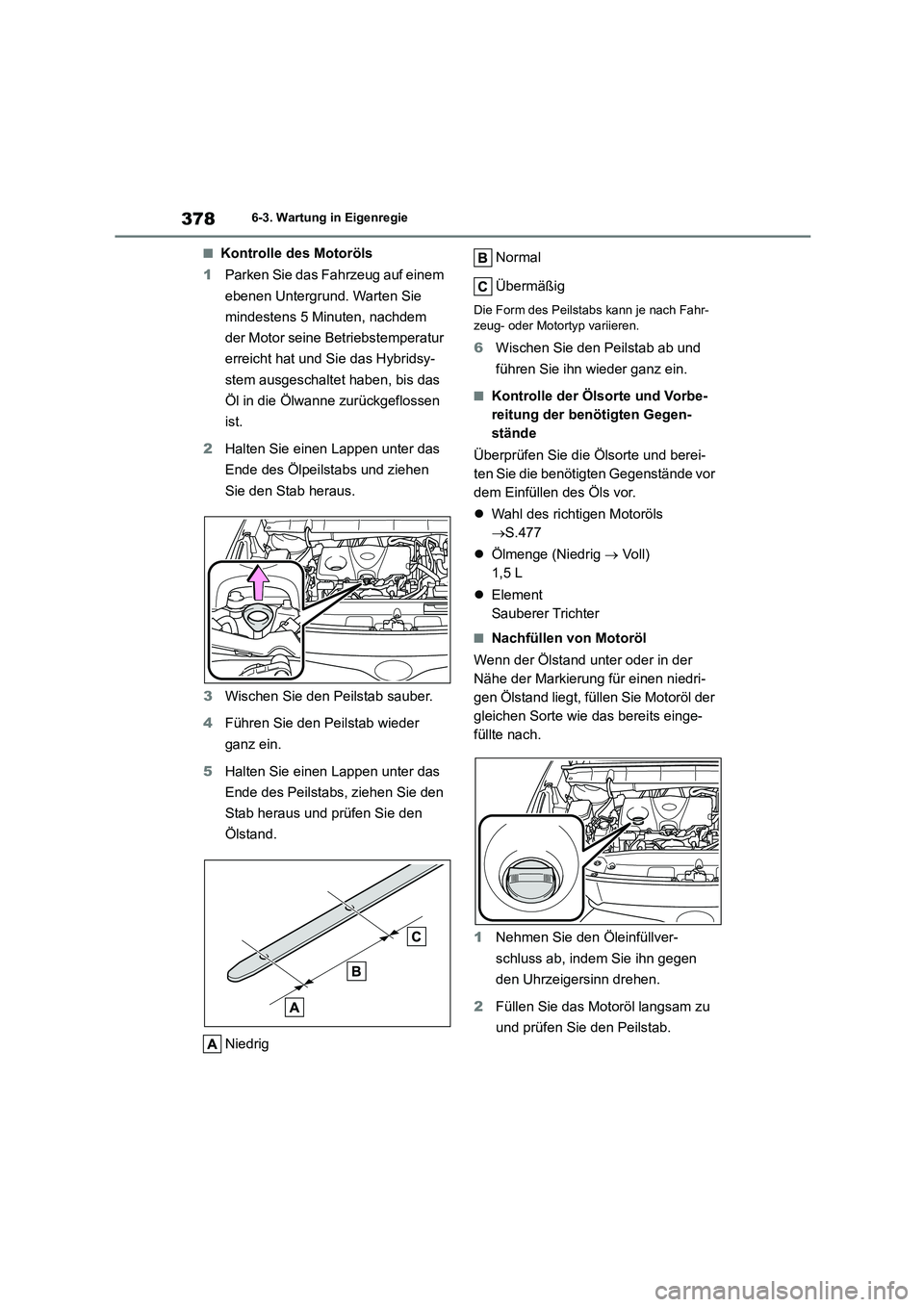

3786-3. Wartung in Eigenregie
■Kontrolle des Motoröls
1 Parken Sie das Fahrzeug auf einem
ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem
der Motor seine Betriebstemperatur
erreicht hat und Sie das Hybridsy-
stem ausgeschaltet haben, bis das
Öl in die Ölwanne zurückgeflossen
ist.
2 Halten Sie einen Lappen unter das
Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
3 Wischen Sie den Peilstab sauber.
4 Führen Sie den Peilstab wieder
ganz ein.
5 Halten Sie einen Lappen unter das
Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den
Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je nach Fahr-
zeug- oder Motortyp variieren.
6 Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
■Kontrolle der Ölsorte und Vorbe-
reitung der benötigten Gegen-
stände
Überprüfen Sie die Ölsorte und berei-
ten Sie die benötigten Gegenstände vor
dem Einfüllen des Öls vor.
 Wahl des richtigen Motoröls
 S.477
 Ölmenge (Niedrig  Voll)
1,5 L
 Element
Sauberer Trichter
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen niedri-
gen Ölstand liegt, füllen Sie Motoröl der
gleichen Sorte wie das bereits einge-
füllte nach.
1 Nehmen Sie den Öleinfüllver-
schluss ab, indem Sie ihn gegen
den Uhrzeigersinn drehen.
2 Füllen Sie das Motoröl langsam zu
und prüfen Sie den Peilstab.

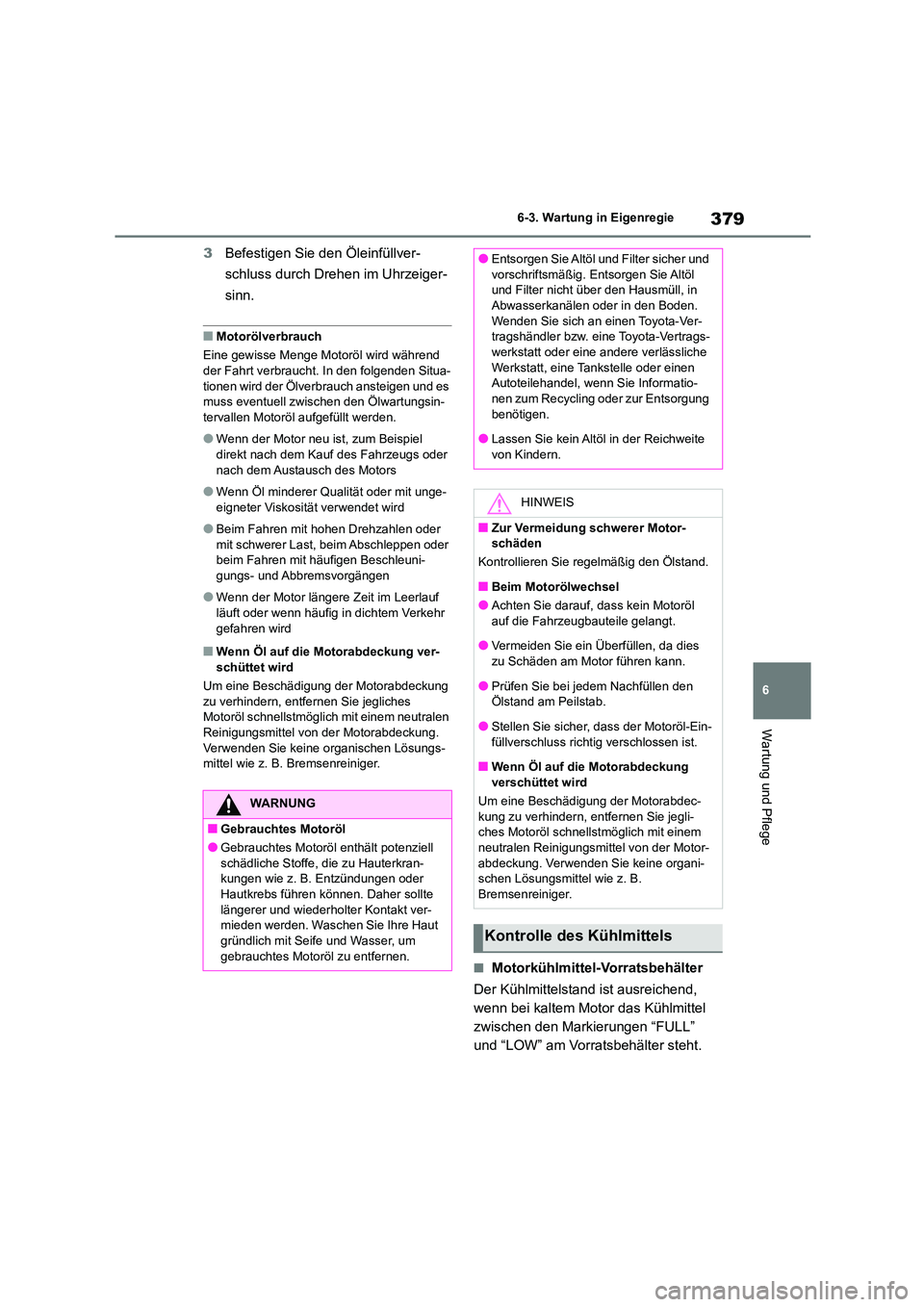

379
6
6-3. Wartung in Eigenregie
Wartung und Pflege
3 Befestigen Sie den Öleinfüllver-
schluss durch Drehen im Uhrzeiger-
sinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während
der Fahrt verbraucht. In den folgenden Situa- tionen wird der Ölverbrauch ansteigen und es
muss eventuell zwisc hen den Ölwartungsin-
tervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel
direkt nach dem Kauf des Fahrzeugs oder nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit unge-eigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder mit schwerer Last, beim Abschleppen oder
beim Fahren mit häufigen Beschleuni-
gungs- und Abbremsvorgängen
●Wenn der Motor längere Zeit im Leerlauf
läuft oder wenn häufig in dichtem Verkehr gefahren wird
■Wenn Öl auf die Motorabdeckung ver-
schüttet wird
Um eine Beschädigung der Motorabdeckung
zu verhindern, entfernen Sie jegliches Motoröl schnellstmöglich mit einem neutralen
Reinigungsmittel von der Motorabdeckung.
Verwenden Sie keine organischen Lösungs- mittel wie z. B. Bremsenreiniger.
■Motorkühlmittel-Vorratsbehälter
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
zwischen den Markierungen “FULL”
und “LOW” am Vorratsbehälter steht.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell
schädliche Stoffe, die zu Hauterkran-
kungen wie z. B. Entzündungen oder Hautkrebs führen können. Daher sollte
längerer und wiederholter Kontakt ver-
mieden werden. Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um
gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und
vorschriftsmäßig. Entsorgen Sie Altöl
und Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags- werkstatt oder eine andere verlässliche
Werkstatt, eine Tankstelle oder einen
Autoteilehandel, wenn Sie Informatio- nen zum Recycling oder zur Entsorgung
benötigen.
●Lassen Sie kein Altöl in der Reichweite
von Kindern.
HINWEIS
■Zur Vermeidung schwerer Motor- schäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl
auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies
zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den
Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Ein-
füllverschluss richtig verschlossen ist.
■Wenn Öl auf die Motorabdeckung verschüttet wird
Um eine Beschädigung der Motorabdec-
kung zu verhindern, entfernen Sie jegli-
ches Motoröl schnellstmöglich mit einem neutralen Reinigungsmittel von der Motor-
abdeckung. Verwenden Sie keine organi-
schen Lösungsmittel wie z. B. Bremsenreiniger.
Kontrolle des Kühlmittels

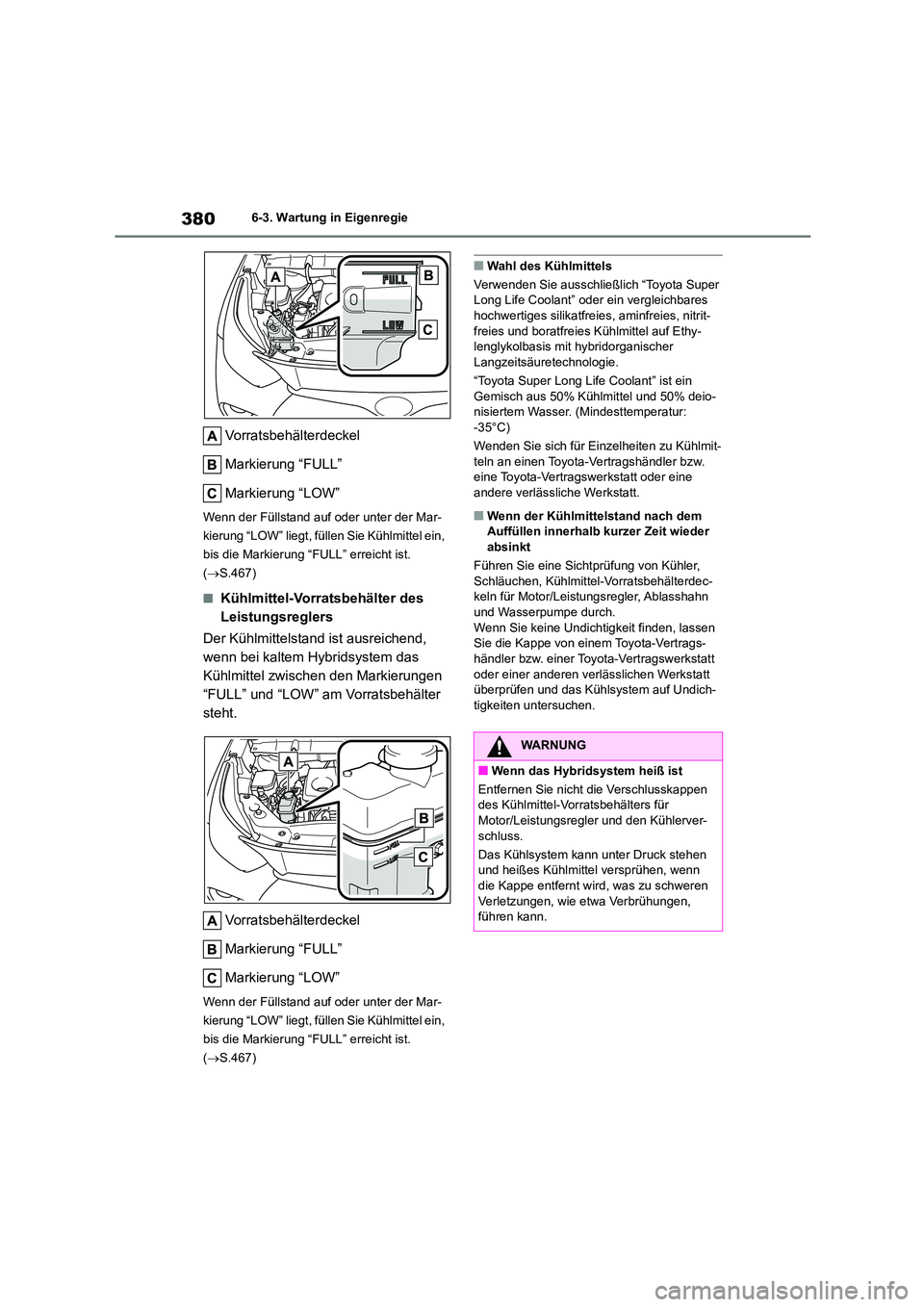

3806-3. Wartung in Eigenregie
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Mar-
kierung “LOW” liegt, füllen Sie Kühlmittel ein,
bis die Markierung “FULL” erreicht ist.
( S.467)
■Kühlmittel-Vorratsbehälter des
Leistungsreglers
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Hybridsystem das
Kühlmittel zwischen den Markierungen
“FULL” und “LOW” am Vorratsbehälter
steht.
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Mar-
kierung “LOW” liegt, füllen Sie Kühlmittel ein,
bis die Markierung “FULL” erreicht ist.
( S.467)
■Wahl des Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” oder ein vergleichbares
hochwertiges silikatfreies , aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethy- lenglykolbasis mit hybridorganischer
Langzeitsäuretechnologie.
“Toyota Super Long Life Coolant” ist ein
Gemisch aus 50% Kühlmittel und 50% deio- nisiertem Wasser. (Mindesttemperatur:
-35°C)
Wenden Sie sich für Einzelheiten zu Kühlmit-
teln an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Wenn der Kühlmittelstand nach dem
Auffüllen innerhalb kurzer Zeit wieder absinkt
Führen Sie eine Sichtprüfung von Kühler,
Schläuchen, Kühlmittel-Vorratsbehälterdec-
keln für Motor/Leistungsregler, Ablasshahn und Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, lassen
Sie die Kappe von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt
überprüfen und das Kühlsystem auf Undich- tigkeiten untersuchen.
WARNUNG
■Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen
des Kühlmittel-Vorratsbehälters für
Motor/Leistungsregler und den Kühlerver- schluss.
Das Kühlsystem kann unter Druck stehen
und heißes Kühlmittel versprühen, wenn
die Kappe entfernt wird, was zu schweren Verletzungen, wie etwa Verbrühungen,
führen kann.

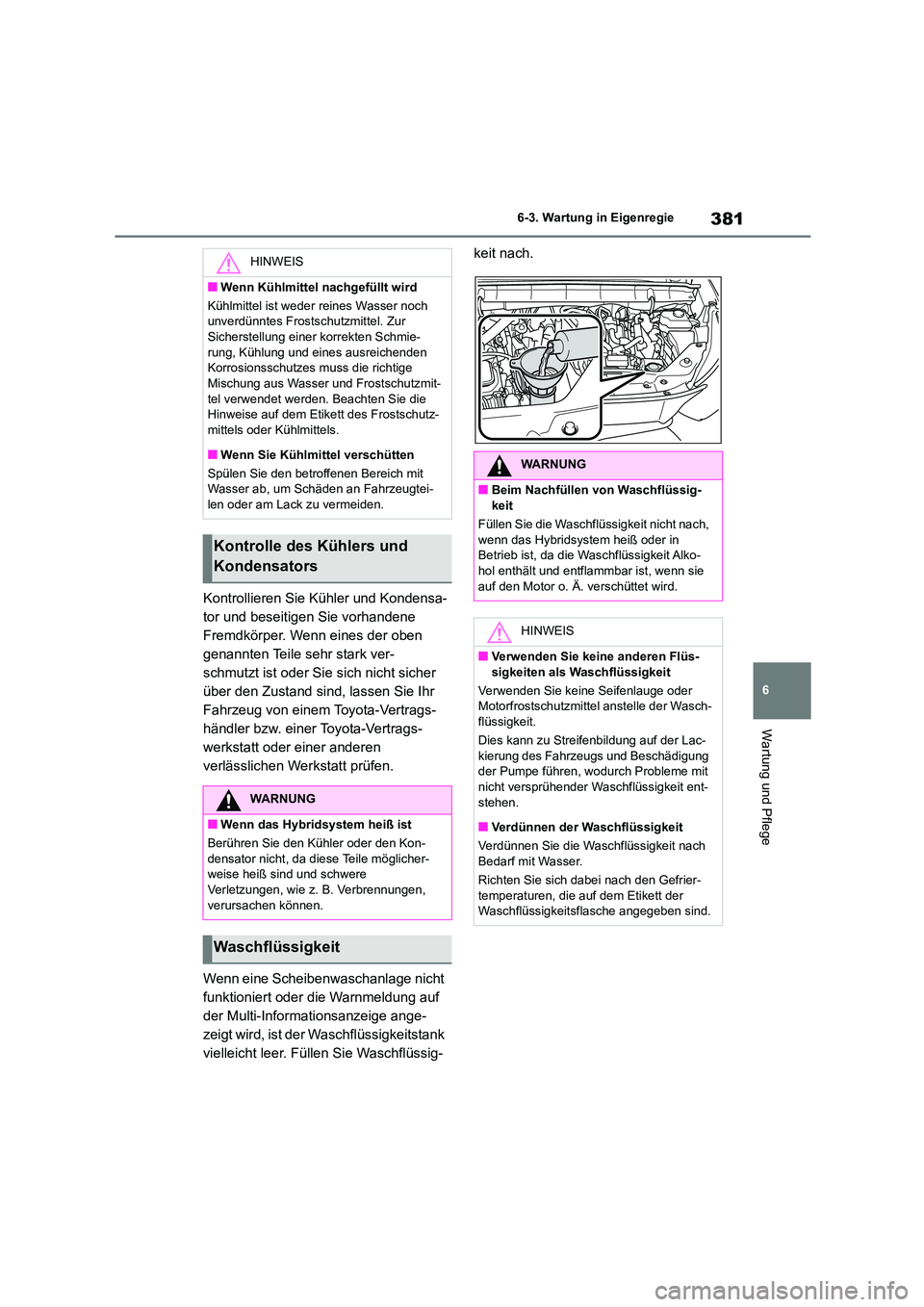

381
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Kontrollieren Sie Kühler und Kondensa-
tor und beseitigen Sie vorhandene
Fremdkörper. Wenn eines der oben
genannten Teile sehr stark ver-
schmutzt ist oder Sie sich nicht sicher
über den Zustand sind, lassen Sie Ihr
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt prüfen.
Wenn eine Scheibenwaschanlage nicht
funktioniert oder die Warnmeldung auf
der Multi-Informationsanzeige ange-
zeigt wird, ist der Waschflüssigkeitstank
vielleicht leer. Füllen Sie Waschflüssig-
keit nach.HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder reines Wasser noch
unverdünntes Frostschutzmittel. Zur
Sicherstellung einer korrekten Schmie- rung, Kühlung und eines ausreichenden
Korrosionsschutzes mu ss die richtige
Mischung aus Wasser und Frostschutzmit- tel verwendet werden. Beachten Sie die
Hinweise auf dem Etikett des Frostschutz-
mittels oder Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit
Wasser ab, um Schäden an Fahrzeugtei-
len oder am Lack zu vermeiden.
Kontrolle des Kühlers und
Kondensators
WARNUNG
■Wenn das Hybridsystem heiß ist
Berühren Sie den Kühler oder den Kon-
densator nicht, da diese Teile möglicher- weise heiß sind und schwere
Verletzungen, wie z. B. Verbrennungen,
verursachen können.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen von Waschflüssig-
keit
Füllen Sie die Waschflüssigkeit nicht nach, wenn das Hybridsystem heiß oder in
Betrieb ist, da die Waschflüssigkeit Alko-
hol enthält und entflammbar ist, wenn sie auf den Motor o. Ä. verschüttet wird.
HINWEIS
■Verwenden Sie keine anderen Flüs-
sigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder
Motorfrostschutzmittel anstelle der Wasch- flüssigkeit.
Dies kann zu Streifenbildung auf der Lac-
kierung des Fahrzeugs und Beschädigung
der Pumpe führen, wodurch Probleme mit nicht versprühender Waschflüssigkeit ent-
stehen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefrier-
temperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.

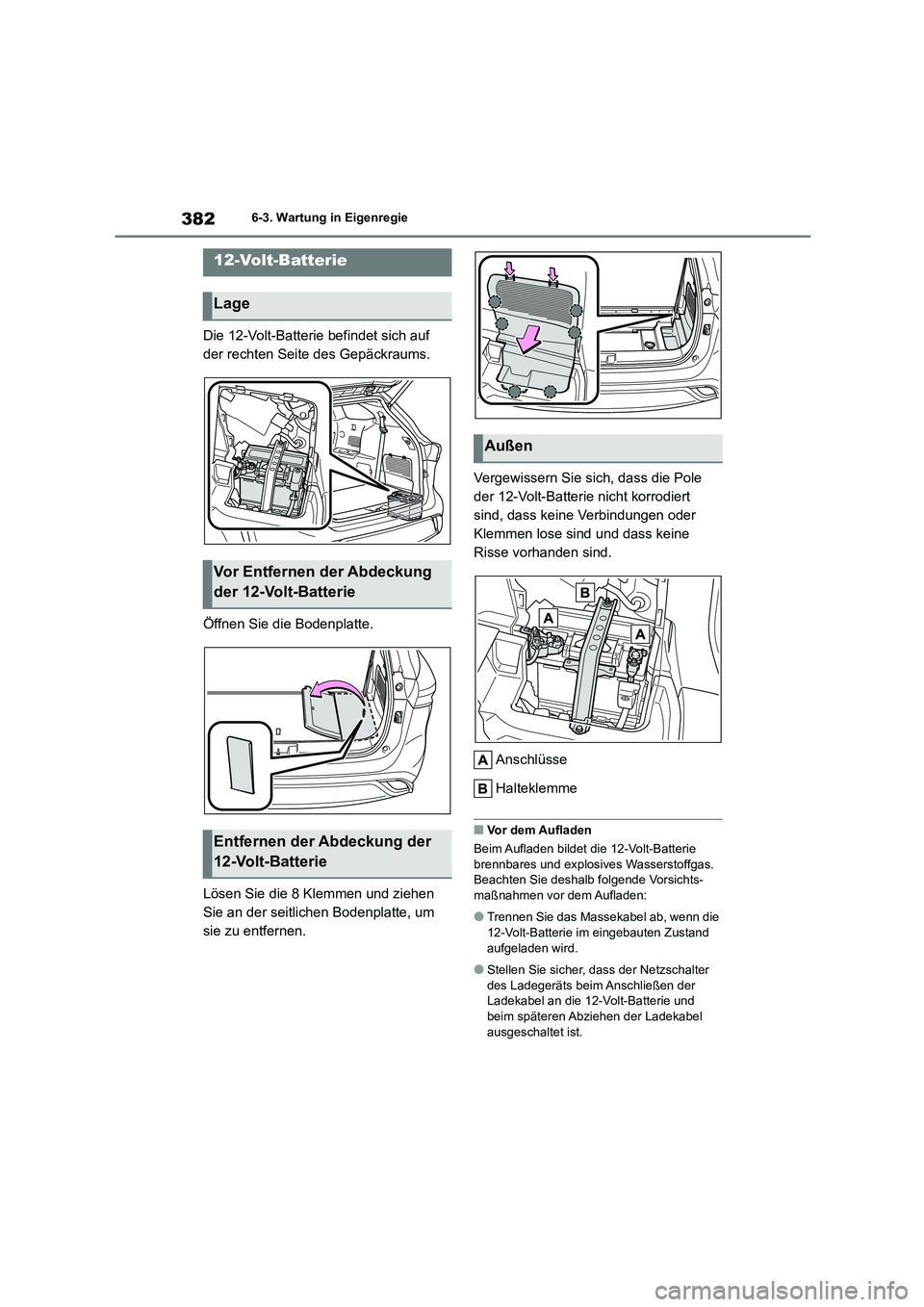

3826-3. Wartung in Eigenregie
Die 12-Volt-Batterie befindet sich auf
der rechten Seite des Gepäckraums.
Öffnen Sie die Bodenplatte.
Lösen Sie die 8 Klemmen und ziehen
Sie an der seitlichen Bodenplatte, um
sie zu entfernen.
Vergewissern Sie sich, dass die Pole
der 12-Volt-Batterie nicht korrodiert
sind, dass keine Verbindungen oder
Klemmen lose sind und dass keine
Risse vorhanden sind.
Anschlüsse
Halteklemme
■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie
brennbares und explosives Wasserstoffgas. Beachten Sie deshalb folgende Vorsichts-
maßnahmen vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die
12-Volt-Batterie im eingebauten Zustand
aufgeladen wird.
●Stellen Sie sicher, dass der Netzschalter
des Ladegeräts beim Anschließen der Ladekabel an die 12-Volt-Batterie und
beim späteren Abziehen der Ladekabel
ausgeschaltet ist.
12-Volt-Batterie
Lage
Vor Entfernen der Abdeckung
der 12-Volt-Batterie
Entfernen der Abdeckung der
12-Volt-Batterie
Außen
