7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1 Stoppen Sie das Hybridsystem.
Schalten Sie den Schalthebel auf P
und ziehen Sie die Feststellbremse
an.
2 Entfernen Sie Schlamm, Schnee
oder Sand um die Vorderräder
herum.
3 Schieben Sie Holz, Steine oder
andere Materialien unter die Vorder-
räder, um die Traktion zu verbes-
sern.
4 Starten Sie das Hybridsystem
erneut.
5 Stellen Sie den Schalthebel auf D
oder R und lösen Sie die Feststell-
bremse. Treten Sie dann vorsichtig
das Gaspedal herunter.
■Wenn das Fahrzeug schwer zu befreien ist
Drücken Sie , um TRC auszuschalten.
Wenn sich das Fahrzeug
festfährt
Führen Sie die folgenden Schritte
aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm,
Schmutz oder Schnee stecken
bleibt:
Wiederherstellungsverfahren
WARNUNG
■Wenn Sie versuchen, ein festgefahre-
nes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug
durch Vor- und Zurückschaukeln zu befreien, stellen Sie sicher, dass der
Bereich um das Fahrzeug herum frei ist
und Sie nicht gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das
Fahrzeug kann auch plötzlich einen Satz
nach vorn oder hinten machen, wenn die Räder wieder greifen. Seien Sie sehr vor-
sichtig.
■Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen
Beschleunigung des Fahrzeugs führen und Unfälle mit tödlichen oder schweren
Verletzungen zur Folge haben.
HINWEIS
■Zur Vermeidung von Schäden am
Hybridgetriebe und an anderen Bau- teilen
●Vermeiden Sie durchdrehende Vorder-
räder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maß-
nahmen nicht freikommt, muss es mög-
licherweise abgeschleppt werden.

4727-2. Maßnahmen im Notfall

8
473
8
Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
.8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 474
Informationen zum Kraftstoff . 484
8-2. Individuelle Anpassung
Anpassbare Funktionen......... 486
8-3. Initialisierung
Zu initialisierende Komponenten
............................................ 497

4748-1. Technische Daten
8-1.Technische Daten
*1: Unbeladenes Fahrzeug
*2: Für die Modelle AXUH78L-ARXMHW*4
*3: Für die Modelle AXUH78L-ARXGHW, AXUH78R-ARXGHW*4
*4: Der Modellcode ist auf der Zertifizierungskennzeichnung angegeben. ( S.474)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Oben links an der Instrumententafel
Die Fahrzeug-Identifizierungsnummer ist
eingestanzt.Unter dem rechten Vordersitz
Diese Nummer ist auch unter dem rechten
Vordersitz eingestanzt.

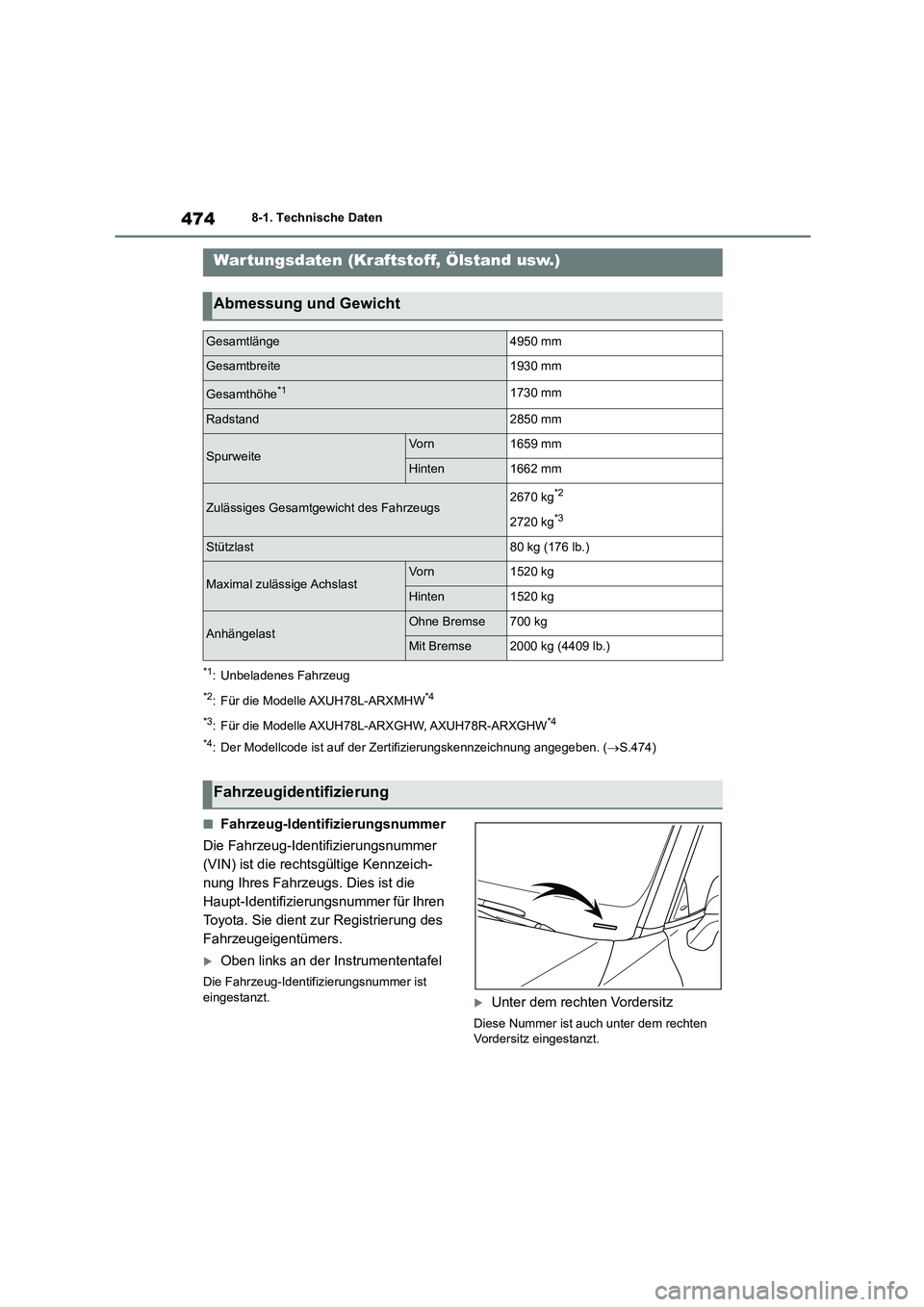

War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessung und Gewicht
Gesamtlänge4950 mm
Gesamtbreite1930 mm
Gesamthöhe*11730 mm
Radstand2850 mm
SpurweiteVo rn1659 mm
Hinten1662 mm
Zulässiges Gesamtgewicht des Fahrzeugs2670 kg*2
2720 kg*3
Stützlast80 kg (176 lb.)
Maximal zulässige AchslastVo rn1520 kg
Hinten1520 kg
AnhängelastOhne Bremse700 kg
Mit Bremse2000 kg (4409 lb.)
Fahrzeugidentifizierung

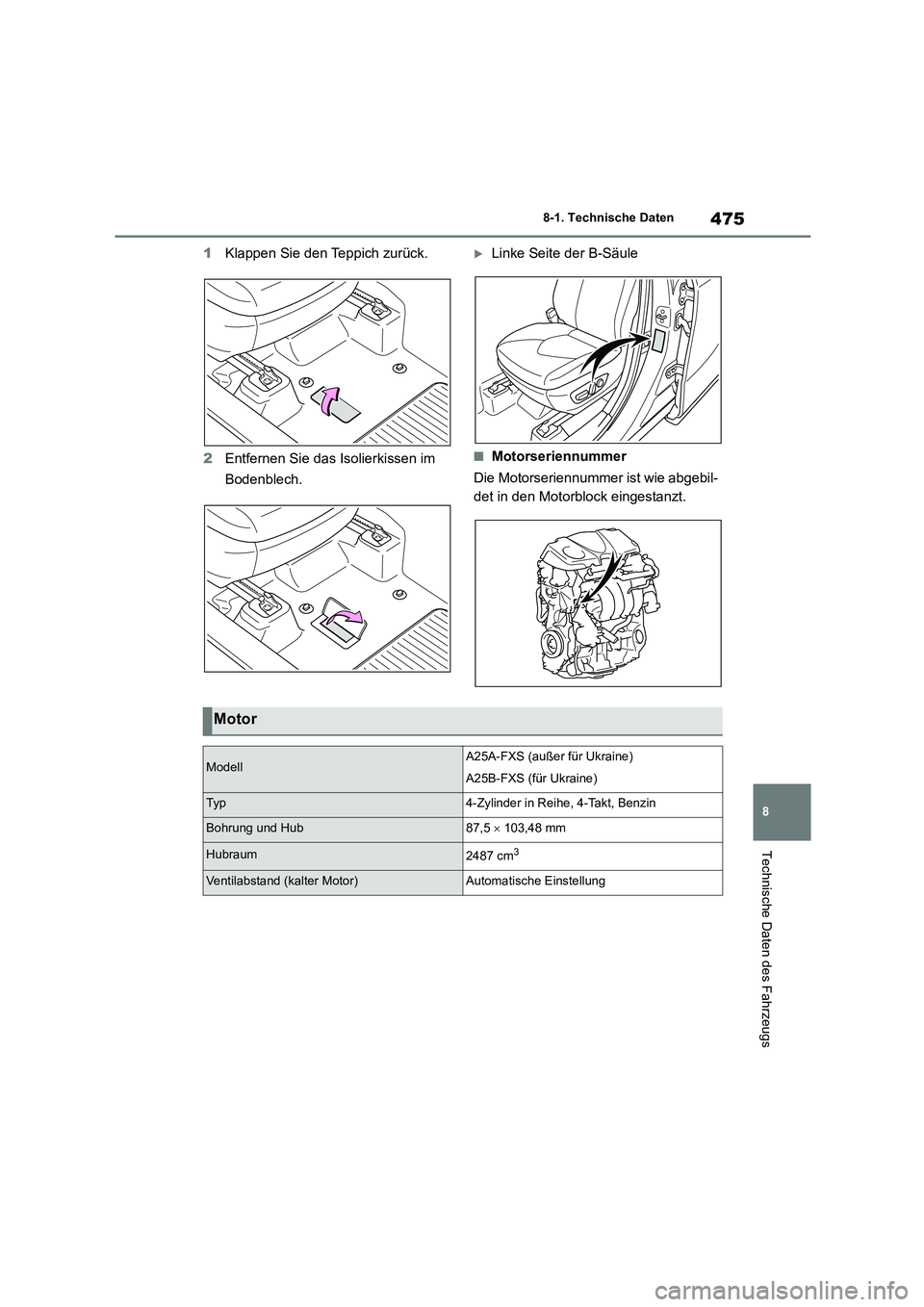

475
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
1 Klappen Sie den Teppich zurück.
2 Entfernen Sie das Isolierkissen im
Bodenblech.
Linke Seite der B-Säule
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
Motor
ModellA25A-FXS (außer für Ukraine)
A25B-FXS (für Ukraine)
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub87,5  103,48 mm
Hubraum2487 cm3
Ventilabstand (kalter Motor)Automatische Einstellung

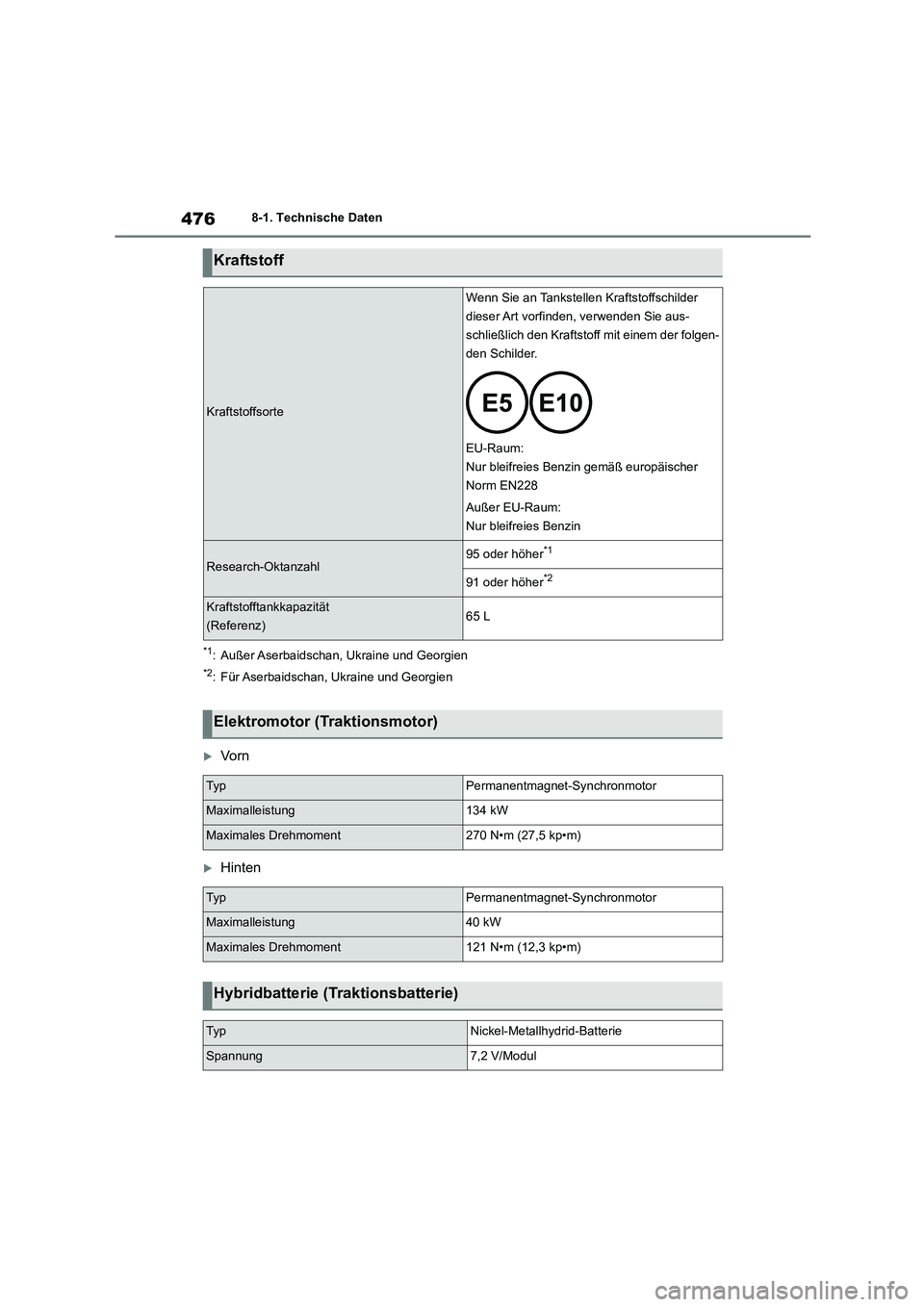

4768-1. Technische Daten
*1: Außer Aserbaidschan, Ukraine und Georgien
*2: Für Aserbaidschan, Ukraine und Georgien
Vo r n
Hinten
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum:
Nur bleifreies Benzin gemäß europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher*1
91 oder höher*2
Kraftstofftankkapazität
(Referenz)65 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnet-Synchronmotor
Maximalleistung134 kW
Maximales Drehmoment270 N•m (27,5 kp•m)
Ty pPermanentmagnet-Synchronmotor
Maximalleistung40 kW
Maximales Drehmoment121 N•m (12,3 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul

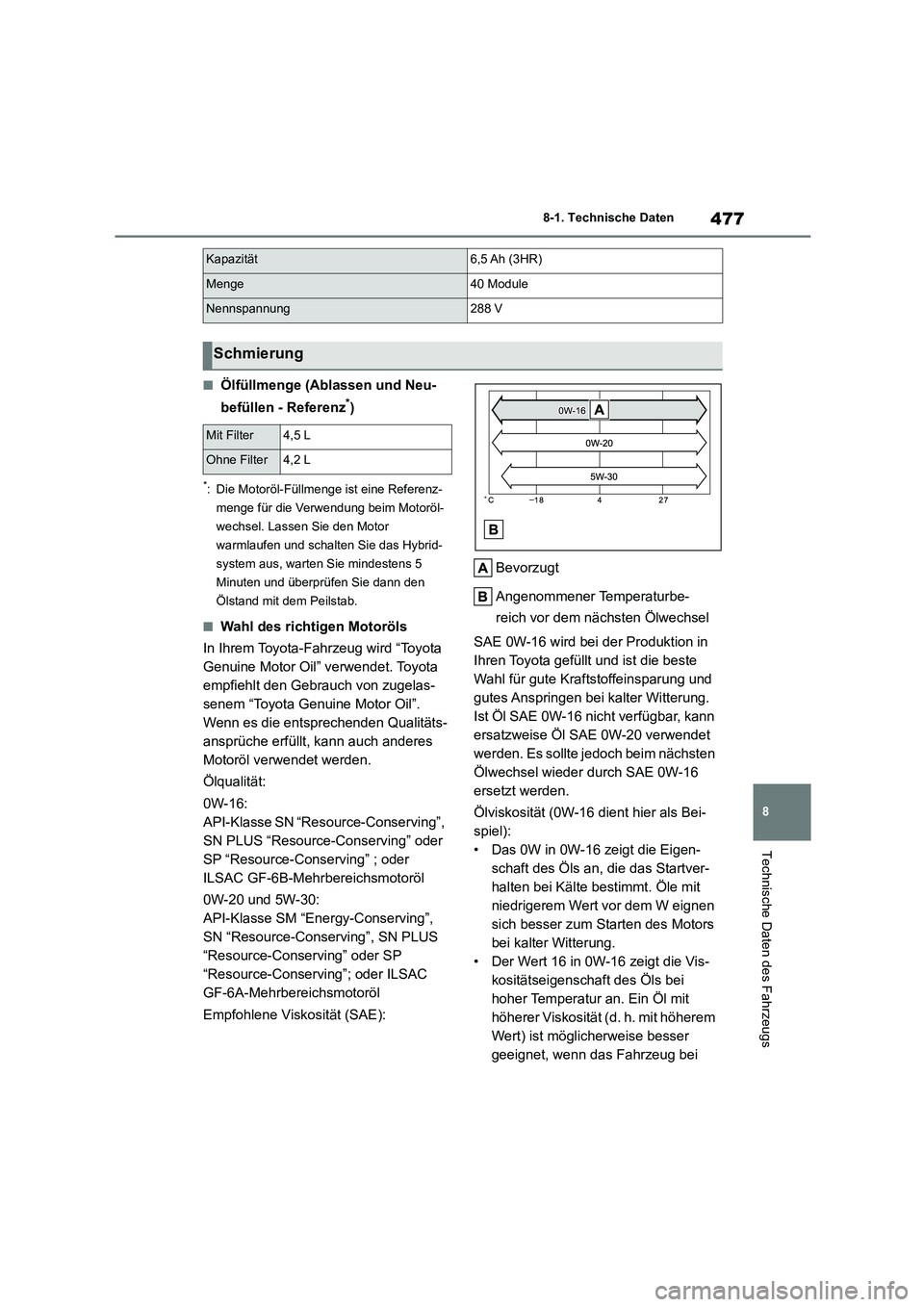

477
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
■Ölfüllmenge (Ablassen und Neu-
befüllen - Referenz*)
*: Die Motoröl-Füllmenge ist eine Referenz-
menge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor
warmlaufen und schalten Sie das Hybrid-
system aus, warten Sie mindestens 5
Minuten und überprüfen Sie dann den
Ölstand mit dem Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” verwendet. Toyota
empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil”.
Wenn es die entsprechenden Qualitäts-
ansprüche erfüllt, kann auch anderes
Motoröl verwendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” oder
SP “Resource-Conserving” ; oder
ILSAC GF-6B-Mehrbereichsmotoröl
0W-20 und 5W-30:
API-Klasse SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” oder SP
“Resource-Conserving”; oder ILSAC
GF-6A-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
Bevorzugt
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar, kann
ersatzweise Öl SAE 0W-20 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-16
ersetzt werden.
Ölviskosität (0W-16 dient hier als Bei-
spiel):
• Das 0W in 0W-16 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
Kapazität6,5 Ah (3HR)
Menge40 Module
Nennspannung288 V
Schmierung
Mit Filter4,5 L
Ohne Filter4,2 L

4788-1. Technische Daten
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SP” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.
Kühlsystem
Kapazität
Benzinmotor9,4 L
Leistungsreg-
ler1,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant”
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
MarkeDENSO FC16HR-Q8
Abstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie nicht den Zündker- zen-Elektrodenabstand.
