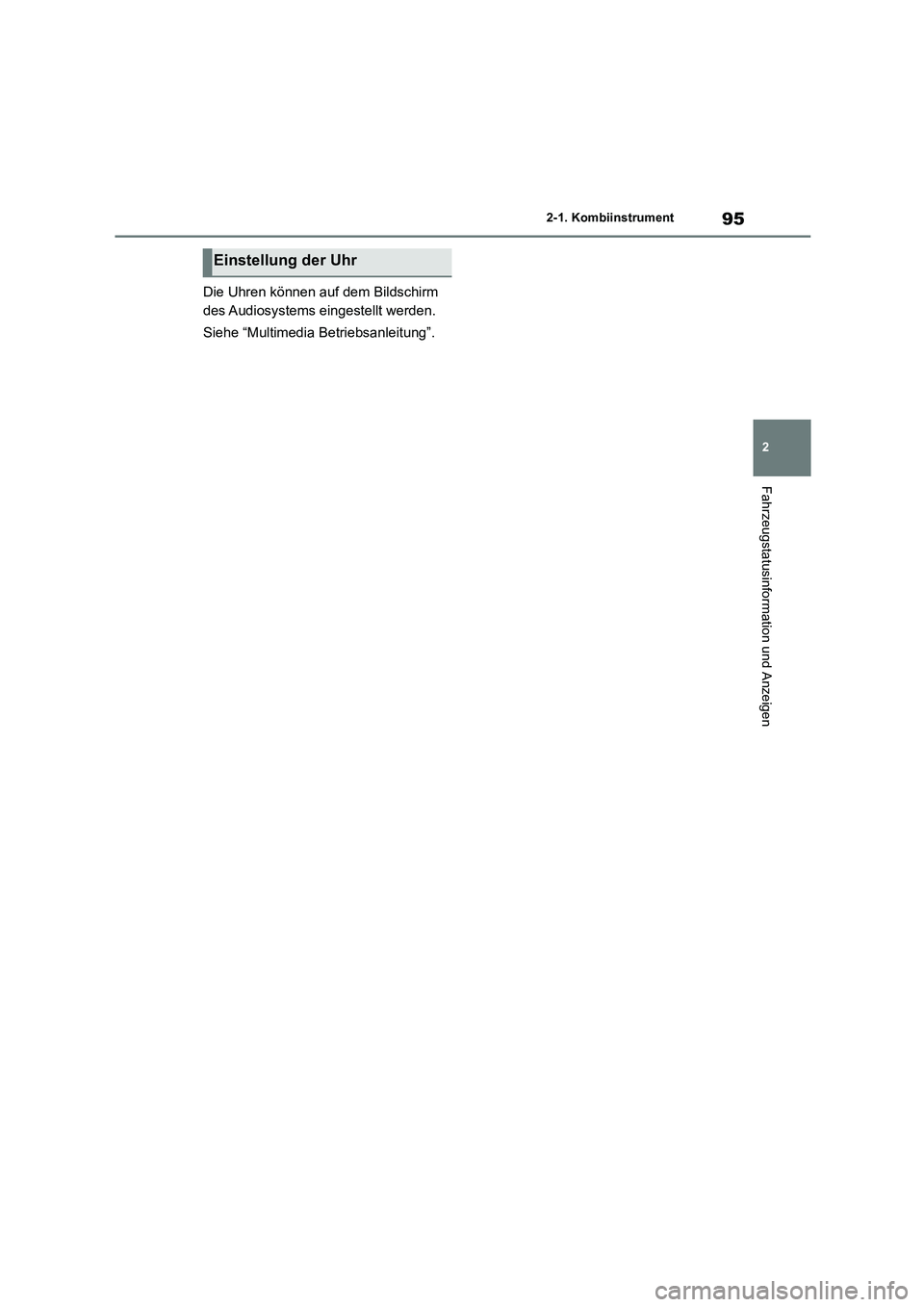

95
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Die Uhren können auf dem Bildschirm
des Audiosystems ei ngestellt werden.
Siehe “Multimedia Betriebsanleitung”.
Einstellung der Uhr

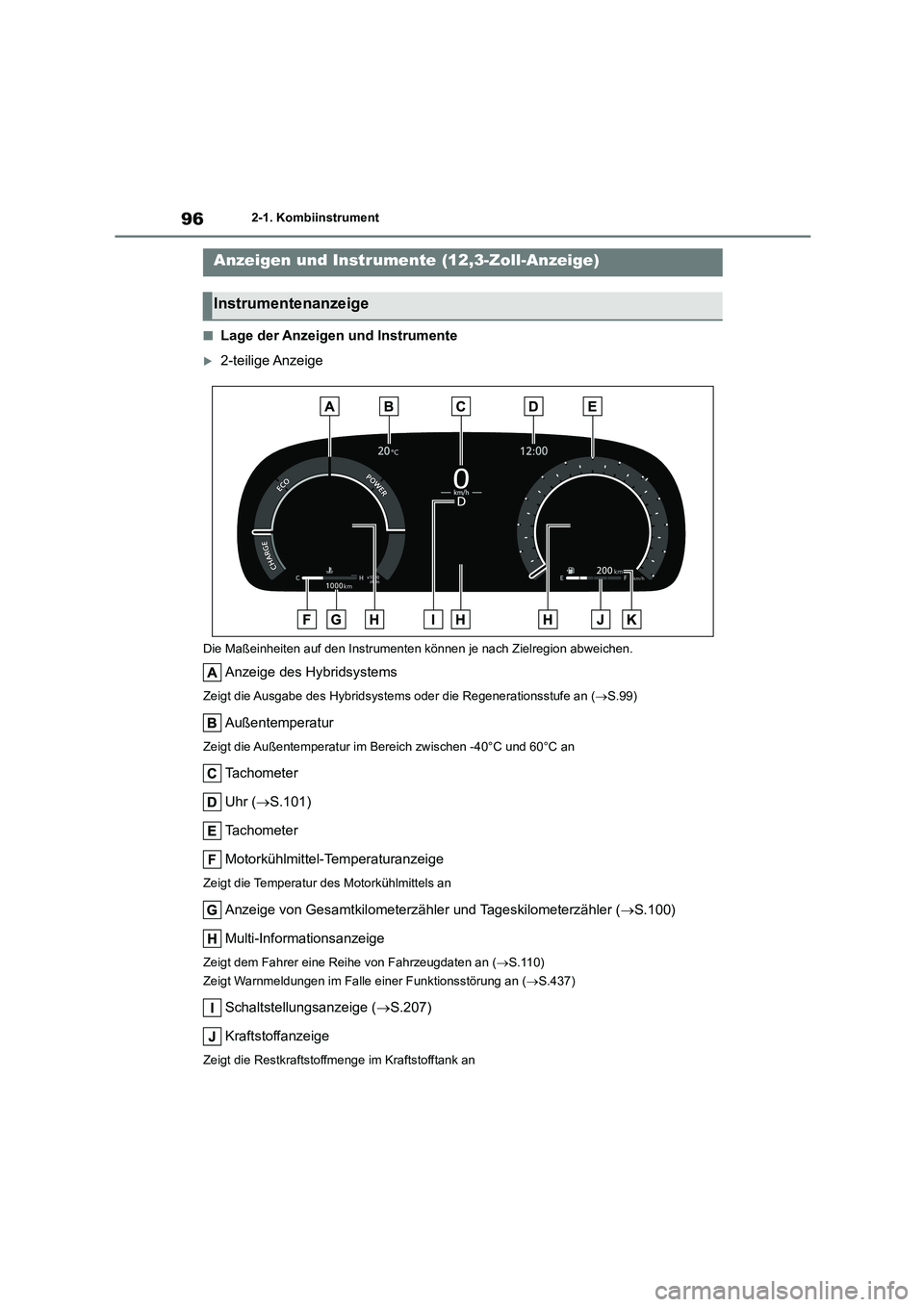

962-1. Kombiinstrument
■Lage der Anzeigen und Instrumente
2-teilige Anzeige
Die Maßeinheiten auf den Instrumenten können je nach Zielregion abweichen.
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (S.99)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 60°C an
Tachometer
Uhr ( S.101)
Tachometer
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.100)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.110)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.437)
Schaltstellungsanzeige (S.207)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Anzeigen und Instrumente (12,3-Zoll-Anzeige)
Instrumentenanzeige

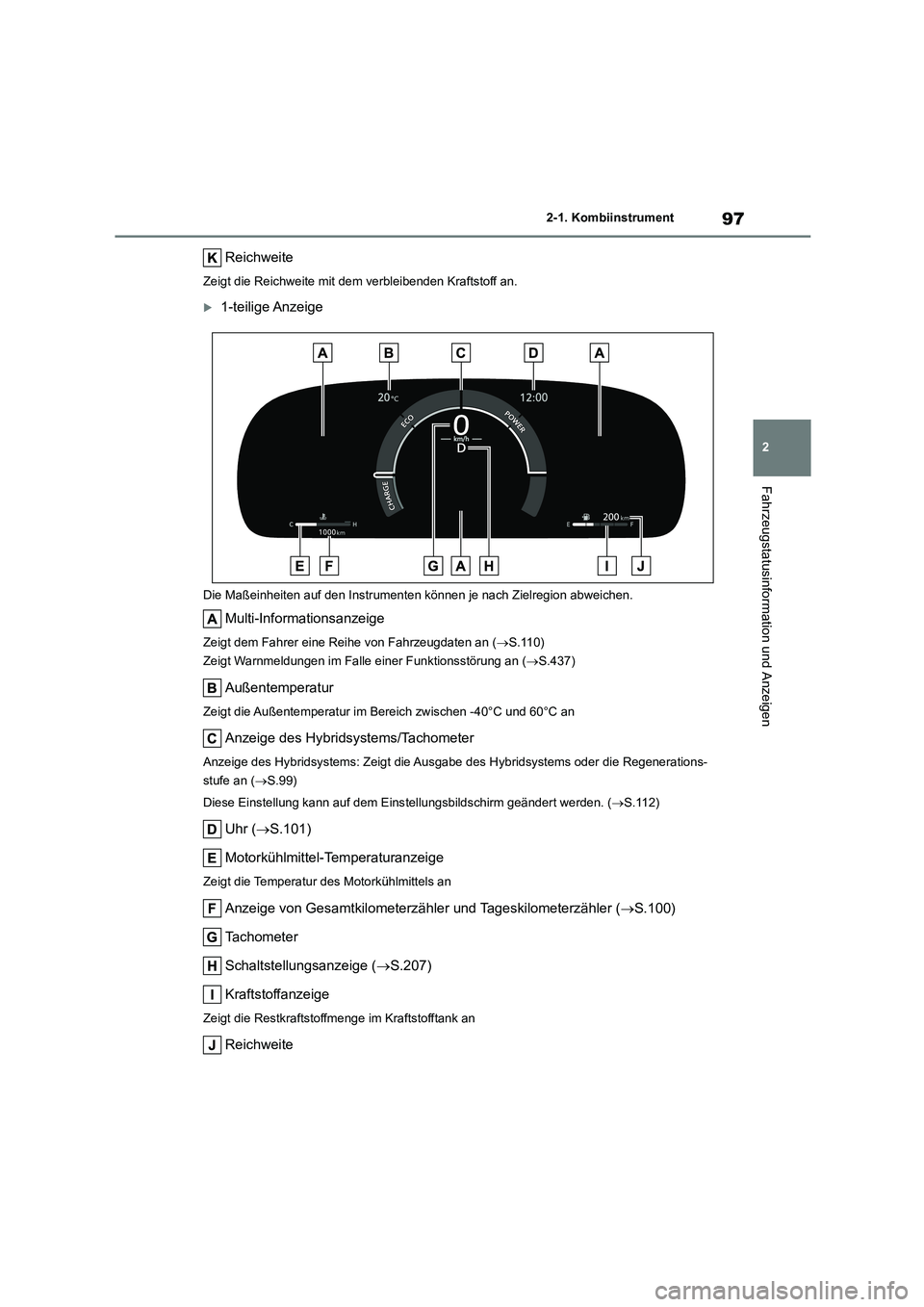

97
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an.
1-teilige Anzeige
Die Maßeinheiten auf den Instrument en können je nach Zielregion abweichen.
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an (S.110)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.437)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 60°C an
Anzeige des Hybridsystems/Tachometer
Anzeige des Hybridsystems: Zeigt die Ausgabe des Hybridsystems oder die Regenerations-
stufe an ( S.99)
Diese Einstellung kann auf dem Eins tellungsbildschirm geändert werden. (S.112)
Uhr (S.101)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.100)
Tachometer
Schaltstellungsanzeige ( S.207)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Reichweite

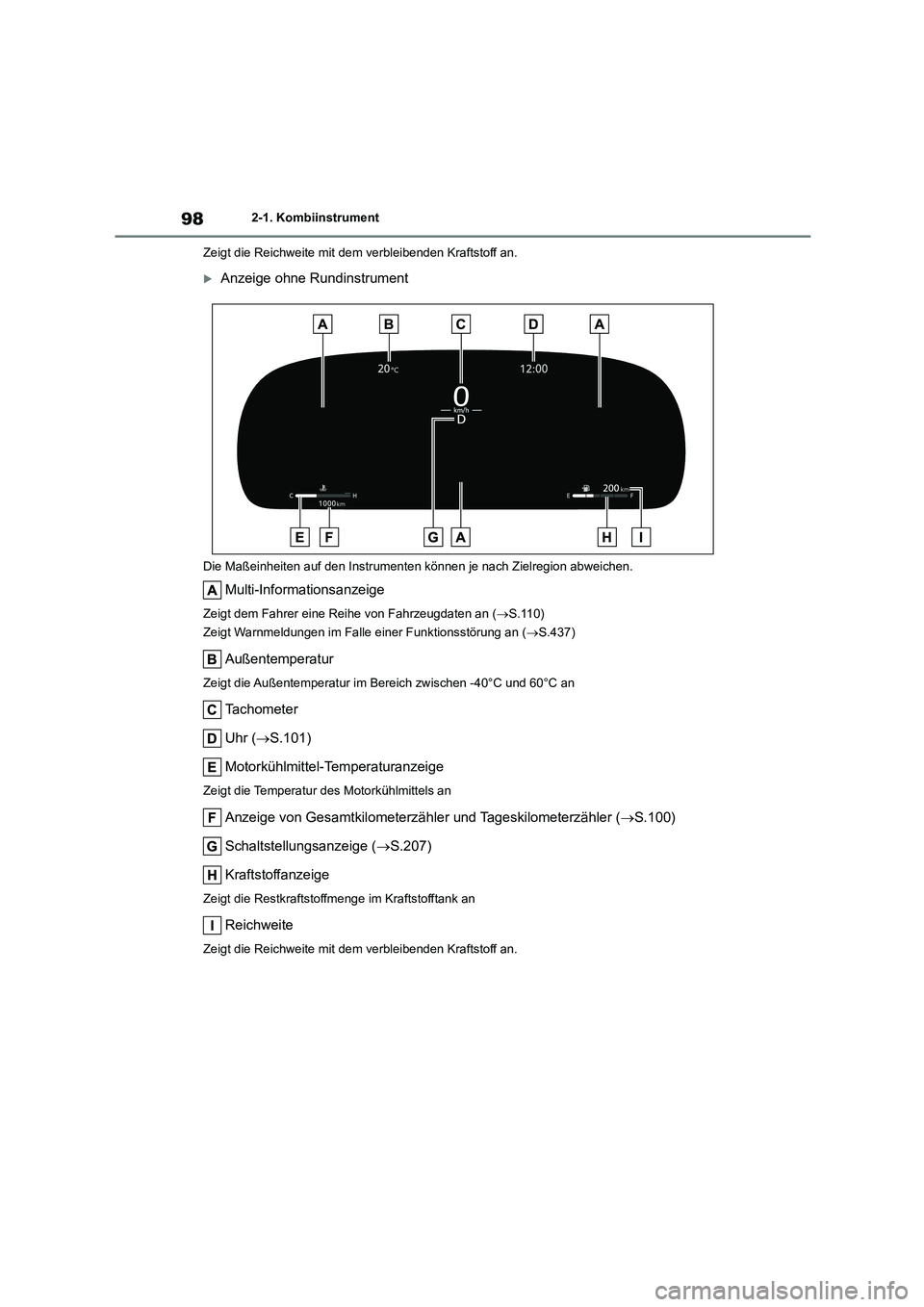

982-1. Kombiinstrument
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an.
Anzeige ohne Rundinstrument
Die Maßeinheiten auf den Instrument en können je nach Zielregion abweichen.
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an (S.110)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.437)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 60°C an
Tachometer
Uhr ( S.101)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.100)
Schaltstellungsanzeige ( S.207)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an.

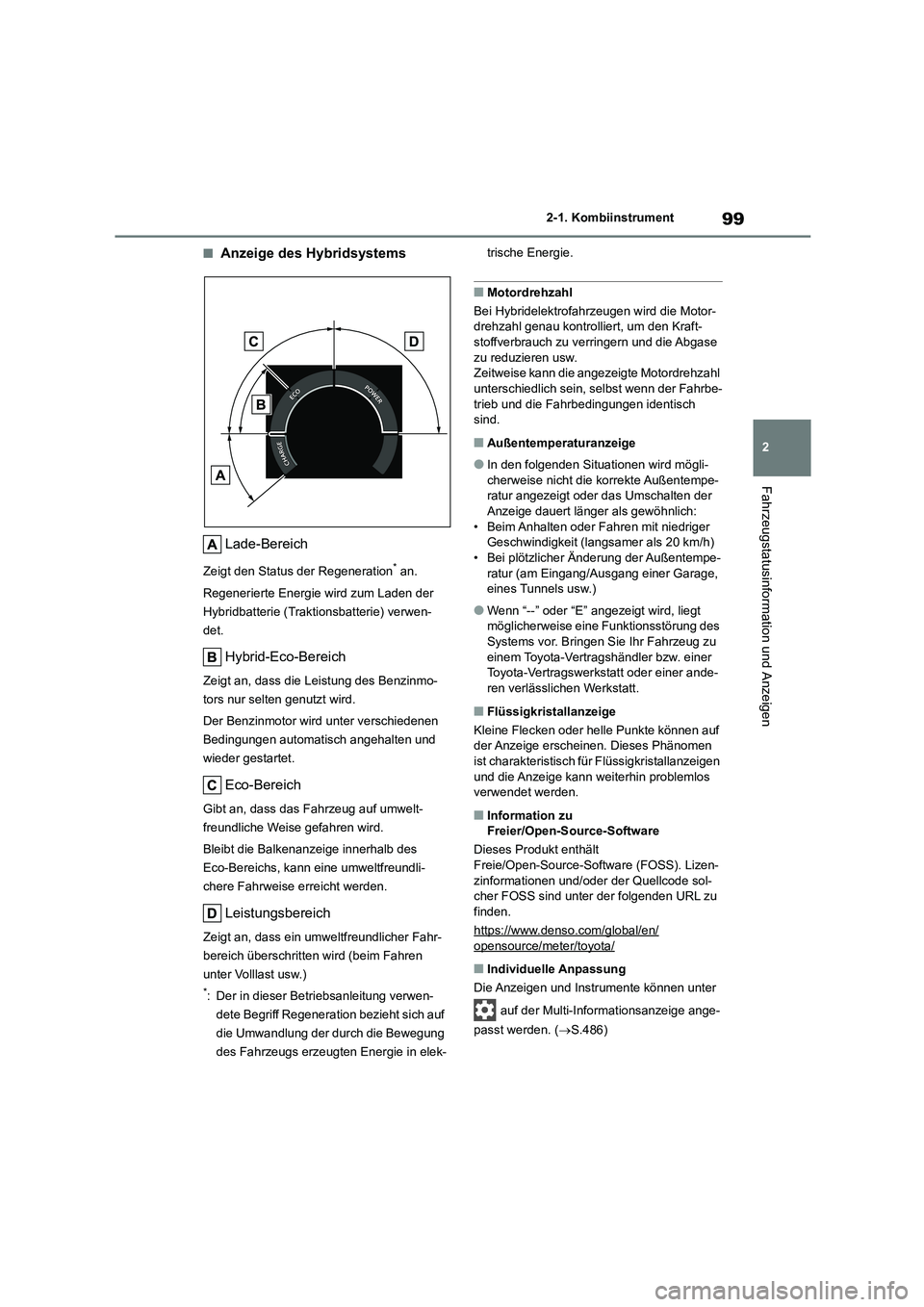

99
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Anzeige des Hybridsystems
Lade-Bereich
Zeigt den Status der Regeneration* an.
Regenerierte Energie wird zum Laden der
Hybridbatterie (Traktionsbatterie) verwen-
det.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Bleibt die Balkenanz eige innerhalb des
Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.
Leistungsbereich
Zeigt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
*: Der in dieser Betriebsanleitung verwen-
dete Begriff Regeneration bezieht sich auf
die Umwandlung der durch die Bewegung
des Fahrzeugs erzeugt en Energie in elek-
trische Energie.
■Motordrehzahl
Bei Hybridelektrofahrzeugen wird die Motor-
drehzahl genau kontrolliert, um den Kraft- stoffverbrauch zu verringern und die Abgase
zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der Fahrbe-
trieb und die Fahrbedingungen identisch
sind.
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe- ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langs amer als 20 km/h)
• Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf
der Anzeige erscheinen. Dieses Phänomen ist charakteristisch fü r Flüssigkristallanzeigen
und die Anzeige kann weiterhin problemlos
verwendet werden.
■Information zu Freier/Open-Source-Software
Dieses Produkt enthält
Freie/Open-Source-Software (FOSS). Lizen-
zinformationen und/oder der Quellcode sol- cher FOSS sind unter der folgenden URL zu
finden.
https://www.denso.com/global/en/
opensource/meter/toyota/
■Individuelle Anpassung
Die Anzeigen und Instrumente können unter
auf der Multi-Informationsanzeige ange-
passt werden. ( S.486)

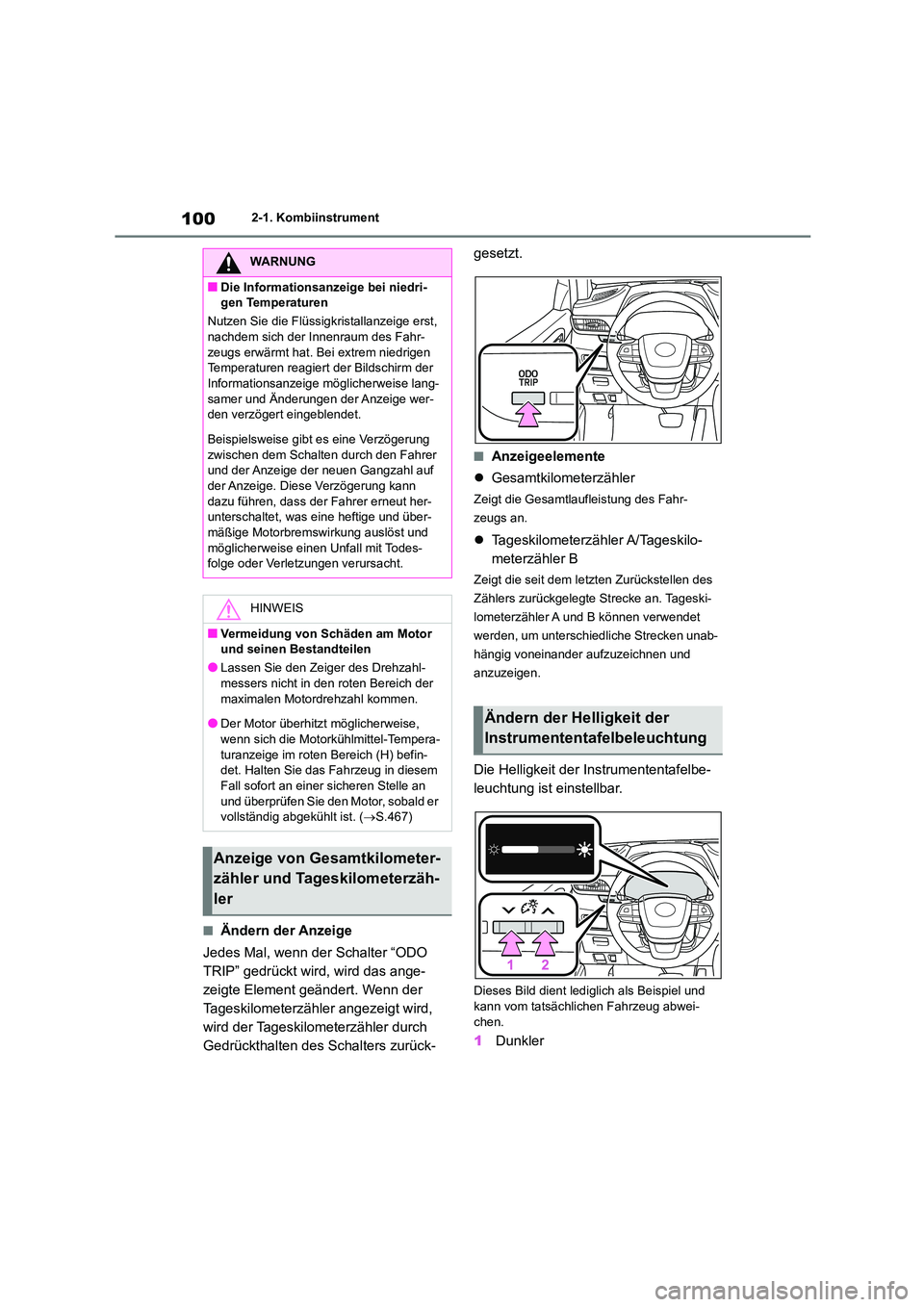

1002-1. Kombiinstrument
■Ändern der Anzeige
Jedes Mal, wenn der Schalter “ODO
TRIP” gedrückt wird, wird das ange-
zeigte Element geändert. Wenn der
Tageskilometerzähler angezeigt wird,
wird der Tageskilometerzähler durch
Gedrückthalten des Schalters zurück-
gesetzt.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Die Helligkeit der Instrumententafelbe-
leuchtung ist einstellbar.
Dieses Bild dient ledi glich als Beispiel und
kann vom tatsächlichen Fahrzeug abwei- chen.
1 Dunkler
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst,
nachdem sich der Innenraum des Fahr- zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise lang- samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf
der Anzeige. Diese Verzögerung kann dazu führen, dass der Fahrer erneut her-
unterschaltet, was eine heftige und über-
mäßige Motorbremswirkung auslöst und möglicherweise einen Unfall mit Todes-
folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor
und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl- messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Tempera-
turanzeige im roten Bereich (H) befin-
det. Halten Sie das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an
und überprüfen Sie den Motor, sobald er
vollständig abgekühlt ist. ( S.467)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler
Ändern der Helligkeit der
Instrumententafelbeleuchtung

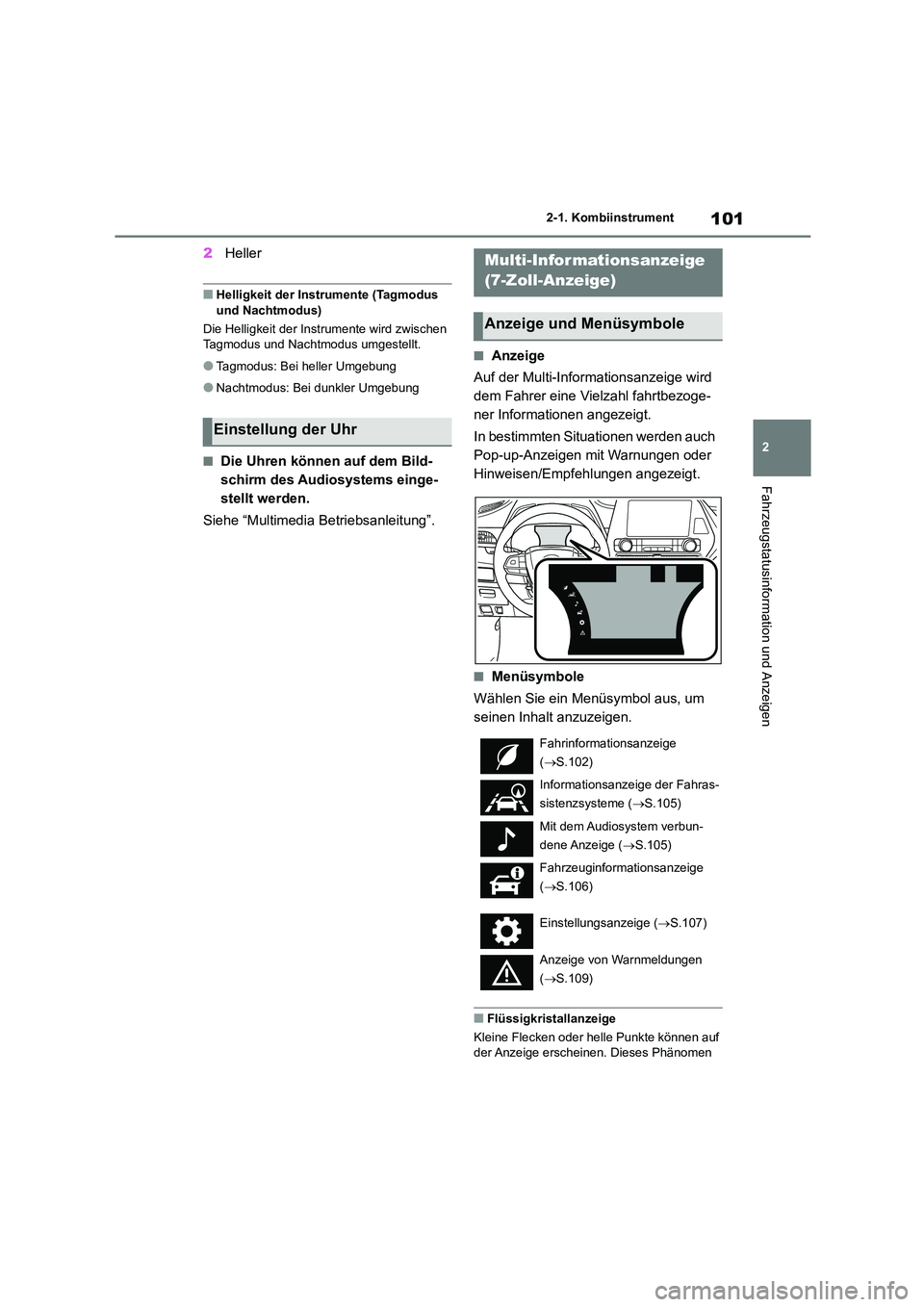

101
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
2 Heller
■Helligkeit der Instrumente (Tagmodus
und Nachtmodus)
Die Helligkeit der Instrumente wird zwischen Tagmodus und Nachtmodus umgestellt.
●Tagmodus: Bei heller Umgebung
●Nachtmodus: Bei dunkler Umgebung
■Die Uhren können auf dem Bild-
schirm des Audiosystems einge-
stellt werden.
Siehe “Multimedia Betriebsanleitung”.
■Anzeige
Auf der Multi-Informationsanzeige wird
dem Fahrer eine Vielzahl fahrtbezoge-
ner Informationen angezeigt.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder
Hinweisen/Empfehlungen angezeigt.
■Menüsymbole
Wählen Sie ein Menüsymbol aus, um
seinen Inhalt anzuzeigen.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf
der Anzeige erscheinen. Dieses Phänomen
Einstellung der Uhr
Multi-Informationsanzeige
(7-Zoll-Anzeige)
Anzeige und Menüsymbole
Fahrinformationsanzeige
( S.102)
Informationsanzeige der Fahras-
sistenzsysteme ( S.105)
Mit dem Audiosystem verbun-
dene Anzeige ( S.105)
Fahrzeuginformationsanzeige
( S.106)
Einstellungsanzeige ( S.107)
Anzeige von Warnmeldungen
( S.109)

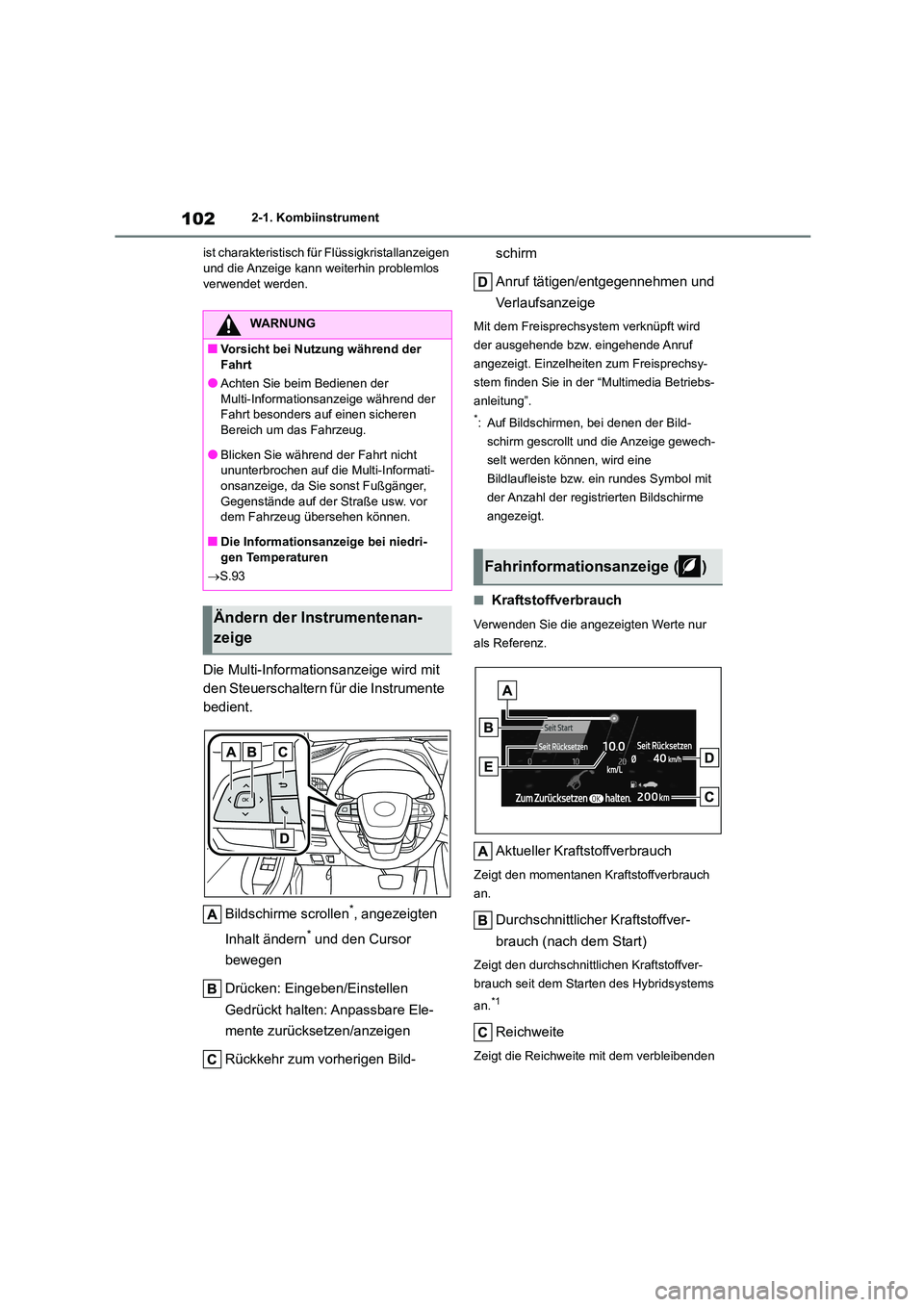

1022-1. Kombiinstrument
ist charakteristisch fü r Flüssigkristallanzeigen und die Anzeige kann weiterhin problemlos
verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
Bildschirme scrollen*, angezeigten
Inhalt ändern* und den Cursor
bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Multimedia Betriebs-
anleitung”.
*: Auf Bildschirmen, bei denen der Bild-
schirm gescrollt und die Anzeige gewech-
selt werden können, wird eine
Bildlaufleiste bzw. ein rundes Symbol mit
der Anzahl der registrierten Bildschirme
angezeigt.
■Kraftstoffverbrauch
Verwenden Sie die angezeigten Werte nur
als Referenz.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Hybridsystems
an.*1
Reichweite
Zeigt die Reichweite mit dem verbleibenden
WARNUNG
■Vorsicht bei Nutzung während der
Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der
Fahrt besonders auf einen sicheren
Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf die Multi-Informati-
onsanzeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor
dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri- gen Temperaturen
 S.93
Ändern der Instrumentenan-
zeige
Fahrinformationsanzeige ( )
