2023 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

399
6
6-3. Wartung in Eigenregie
Wartung und Pflege

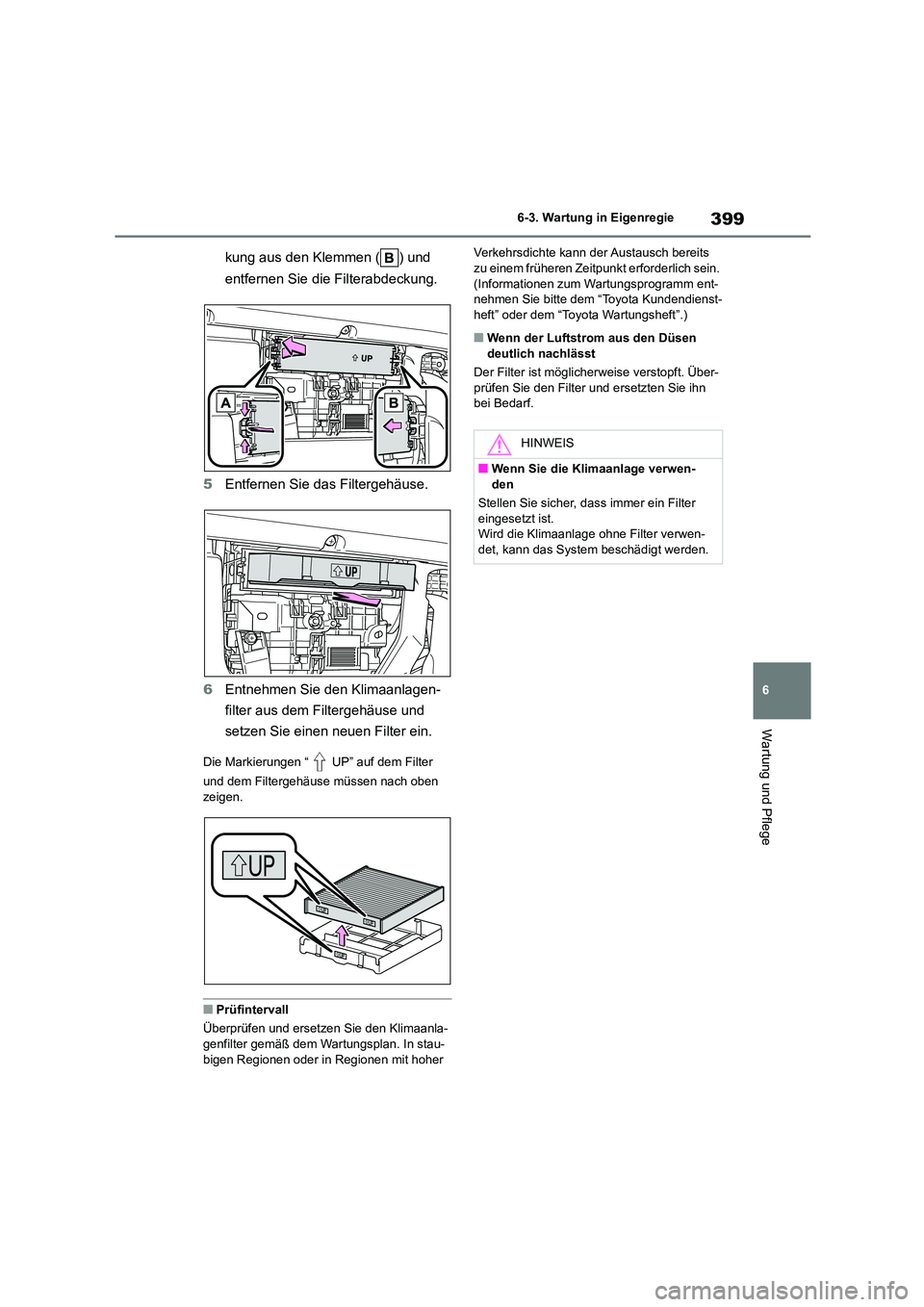

kung aus den Klemmen ( ) und
entfernen Sie die Filterabdeckung.
5 Entfernen Sie das Filtergehäuse.
6 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-
bigen Regionen oder in Regionen mit hoher
Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm ent-
nehmen Sie bitte dem “Toyota Kundendienst- heft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicher weise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter
eingesetzt ist. Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.

4006-3. Wartung in Eigenregie
■In folgenden Fällen ist eine planmäßige
Wartung der Lufteinlassöffnung erfor- derlich
In einigen Situationen, wie z. B. wenn das
Fahrzeug häufig oder bei dichtem Verkehr
bzw. in staubigen Regionen gefahren wird, müssen die Lufteinlassöffnungen eventuell
häufiger gereinigt werden.
Einzelheiten finden Sie in “Toyota Kunden- dienstheft” oder “Toyota Wartungsheft”.
■Reinigung der Lufteinlassöffnung
Eine unsachgemäße Handhabung der
Lufteinlassöffnungsabdeckung und des Fil-
ters kann zu deren Beschädigung führen. Wenden Sie sich bei Zweifeln bezüglich der
Filterreinigung an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
1 Schalten Sie die Starttaste aus.
2 Entfernen Sie die Lufteinlassöff-
nungsabdeckung.
Ziehen Sie an der Abdeckung wie in der
Abbildung dargestellt, um die 6 Klemmen zu lösen. Beginnen Sie mit der Klemme in der
oberen rechten Ecke und ziehen Sie die
Abdeckung in Richtung Fahrzeugfront, um sie zu entfernen.
3 Entfernen Sie den Lufteinlassöff-
nungsfilter.
Reinigung der Lufteinlas-
söffnungen der Hybridbat-
terie (Traktionsbatterie)
Unterziehen Sie die Lufteinlassöff-
nungen der Hybridbatterie (Trakti-
onsbatterie) regelmäßig einer
Sichtprüfung auf Verstopfungen,
um eine Verschlechterung der
Kraftstoffeffizienz zu verhindern.
Sind Staub oder Verstopfungen
vorhanden oder wird “Wartung
erforderlich an Kühlteilen der
Traktionsbatterie, siehe Anlei-
tung.” auf der Multi-Informations-
anzeige angezeigt, reinigen Sie die
Lufteinlassöffnung mit den folgen-
den Verfahren:
HINWEIS
■Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf der Multi-Informati- onsanzeige angezeigt wird
Reinigen Sie sofort die Lufteinlassöffnung.
Wenn das Fahrzeug mit angezeigter
Warnmeldung fortlaufend gefahren wird, kann es zu einer Funktionsstörung oder
Einschränkung der Leistung der Hybrid-
batterie (Traktionsbatterie) kommen.
Reinigungsvorgang

401
6
6-3. Wartung in Eigenregie
Wartung und Pflege

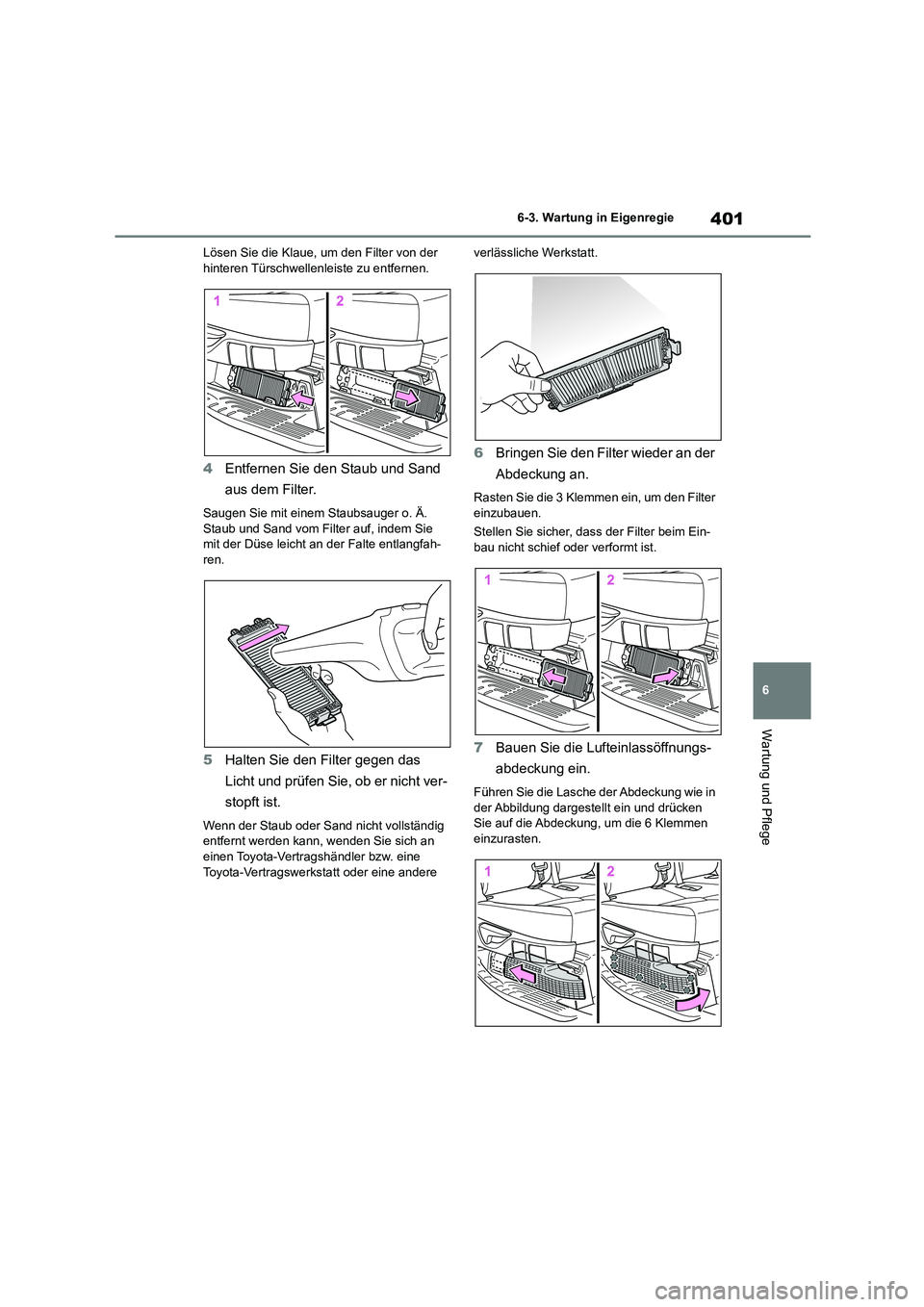

Lösen Sie die Klaue, um den Filter von der hinteren Türschwellenleiste zu entfernen.
4 Entfernen Sie den Staub und Sand
aus dem Filter.
Saugen Sie mit einem Staubsauger o. Ä.
Staub und Sand vom Filter auf, indem Sie mit der Düse leicht an der Falte entlangfah-
ren.
5 Halten Sie den Filter gegen das
Licht und prüfen Sie, ob er nicht ver-
stopft ist.
Wenn der Staub oder Sand nicht vollständig
entfernt werden kann, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
6 Bringen Sie den Filter wieder an der
Abdeckung an.
Rasten Sie die 3 Klemmen ein, um den Filter
einzubauen.
Stellen Sie sicher, dass der Filter beim Ein-
bau nicht schief oder verformt ist.
7 Bauen Sie die Lufteinlassöffnungs-
abdeckung ein.
Führen Sie die Lasche der Abdeckung wie in der Abbildung dargestellt ein und drücken
Sie auf die Abdeckung, um die 6 Klemmen
einzurasten.

4026-3. Wartung in Eigenregie
Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf der Multi-Informati-
onsanzeige angezeigt wird
8 Starten Sie das Hybridsystem und
stellen Sie sicher, dass die Warn-
meldung nicht mehr angezeigt wird.
Möglicherweise müssen Sie das Fahrzeug
etwa 20 Minuten lang fahren, bevor die Warnmeldung wieder angezeigt wird und
dann verschwindet.
Wenn die Warnmeldung nach einer Weile
nicht verschwindet, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
■Wenn der Staub oder Sand im Filter
nicht entfernt werden kann
Es wird empfohlen, einen Staubsauger mit
Kunststoffbürsten zu verwenden.
WARNUNG
■Beim Reinigen der Lufteinlassöff- nung
●Verwenden Sie zur Reinigung der
Lufteinlassöffnung kein Wasser oder
andere Flüssigkeiten. Wenn Wasser auf die Hybridbatterie (Traktionsbatterie)
oder andere Komponenten gelangt,
kann dies zu einer Fehlfunktion oder zu einem Brand führen.
●Achten Sie vor der Reinigung der
Lufteinlassöffnungen darauf, die Startta- ste auszuschalten, um das Hybridsy-
stem zu stoppen.
●Stecken Sie wieder eine Hand noch ein Bein in die Lufteinlassöffnung. Wenn
diese von einem Kühlgebläse erfasst
werden oder ein Hochspannungsteil berühren, was zu einem Stromschlag
führt, können Tod oder schwere Verlet-
zungen die Folge sein.
HINWEIS
■Beim Reinigen der Lufteinlassöff-
nung
Verwenden Sie keine Druckluftpistole o. Ä.
Dabei könnte Staub herausgeblasen wer- den, was möglicherweise zu einer Funkti-
onsstörung oder Einschränkung der
Leistung der Hybridba tterie (Traktionsbat- terie) führen kann.
■Zur Vermeidung von Beschädigun-gen des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
●Achten Sie darauf, dass weder Flüssig-
keit noch Fremdkörper in die Lufteinlas- söffnung gelangen.
●Achten Sie darauf, den Filter und die
Abdeckung nach der Reinigung wieder
an ihrer ursprünglichen Position einzu- bauen.
●Bringen Sie an der Lufteinlassöffnung
keine anderen als den für dieses Fahr- zeug exklusiven Filter an und verwen-
den Sie das Fahrzeug nicht ohne
eingebauten Filter.
■Zur Vermeidung von Beschädigun-
gen des Filters
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Wenn der Filter beschädigt ist, lassen Sie
ihn von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
gegen einen neuen Filter austauschen.
●Verwenden Sie keine Druckluftpistole
o. Ä.
●Drücken Sie einen Staubsauger o. Ä.
nicht fest gegen den Filter.

403
6
6-3. Wartung in Eigenregie
Wartung und Pflege

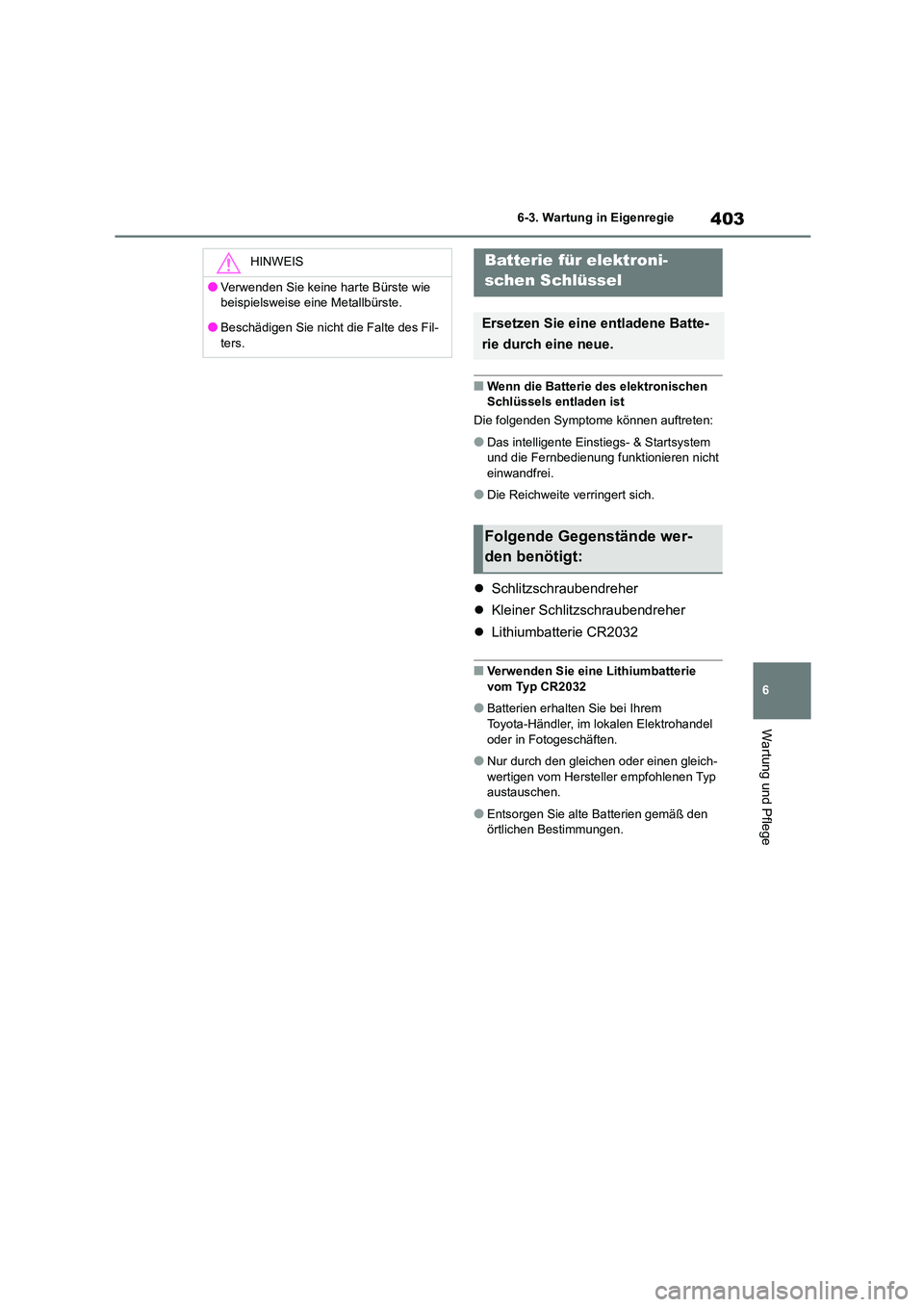

■Wenn die Batterie des elektronischen
Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie bei Ihrem Toyota-Händler, im lokalen Elektrohandel
oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
HINWEIS
●Verwenden Sie keine harte Bürste wie
beispielsweise eine Metallbürste.
●Beschädigen Sie nicht die Falte des Fil- ters.
Batterie für elektroni-
schen Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Folgende Gegenstände wer-
den benötigt:

4046-3. Wartung in Eigenregie

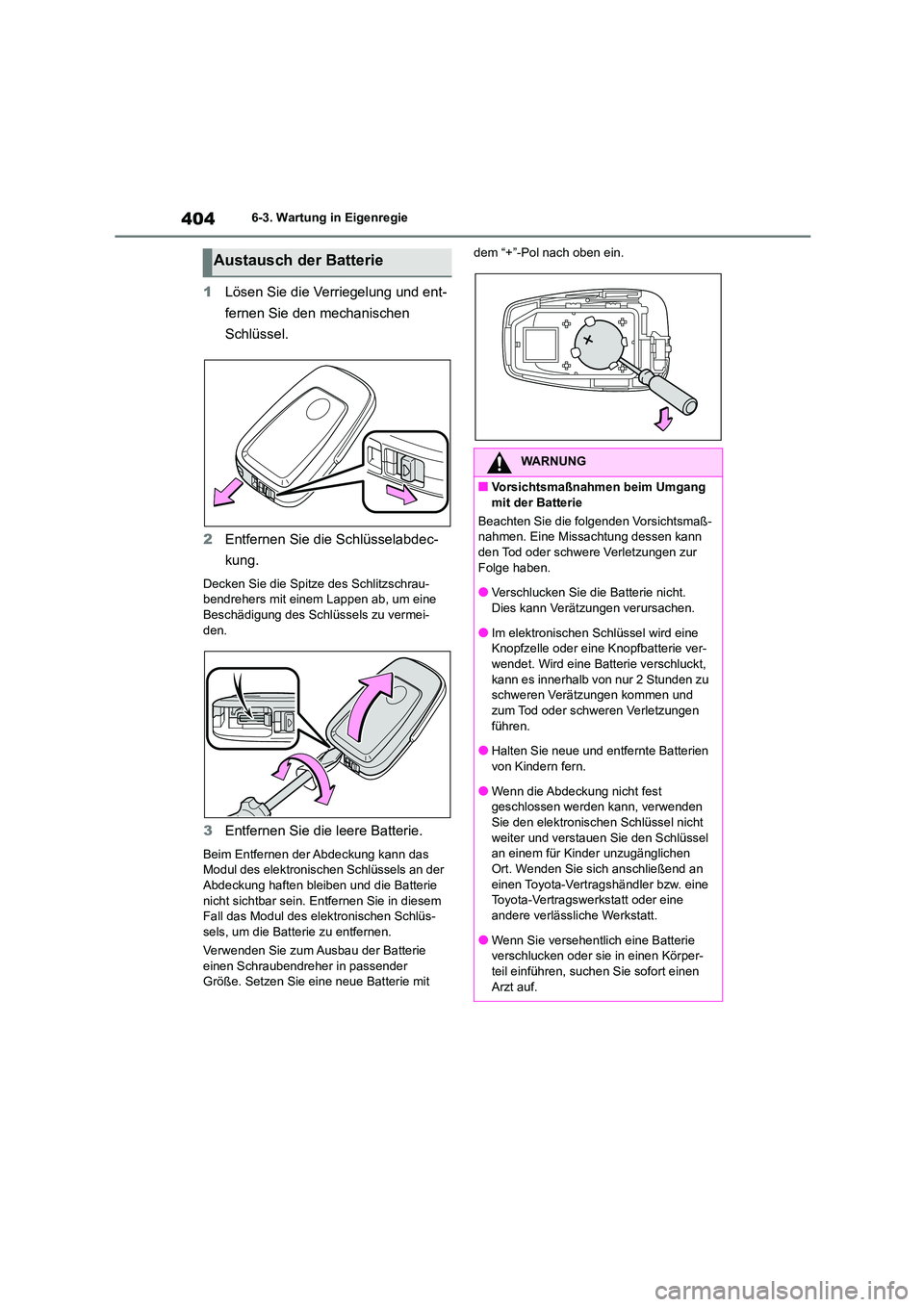

1Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
3 Entfernen Sie die leere Batterie.
Beim Entfernen der Abdeckung kann das
Modul des elektronischen Schlüssels an der
Abdeckung haften bleiben und die Batterie nicht sichtbar sein. Entfernen Sie in diesem
Fall das Modul des elektronischen Schlüs-
sels, um die Batterie zu entfernen.
Verwenden Sie zum Ausbau der Batterie einen Schraubendreher in passender
Größe. Setzen Sie eine neue Batterie mit
dem “+”-Pol nach oben ein.Austausch der Batterie
WARNUNG
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur Folge haben.
●Verschlucken Sie die Batterie nicht.
Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine
Knopfzelle oder eine Knopfbatterie ver-
wendet. Wird eine Batterie verschluckt, kann es innerhalb von nur 2 Stunden zu
schweren Verätzungen kommen und
zum Tod oder schweren Verletzungen führen.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie den elektronischen Schlüssel nicht
weiter und verstauen Sie den Schlüssel an einem für Kinder unzugänglichen
Ort. Wenden Sie sich anschließend an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen
Arzt auf.

405
6
6-3. Wartung in Eigenregie
Wartung und Pflege

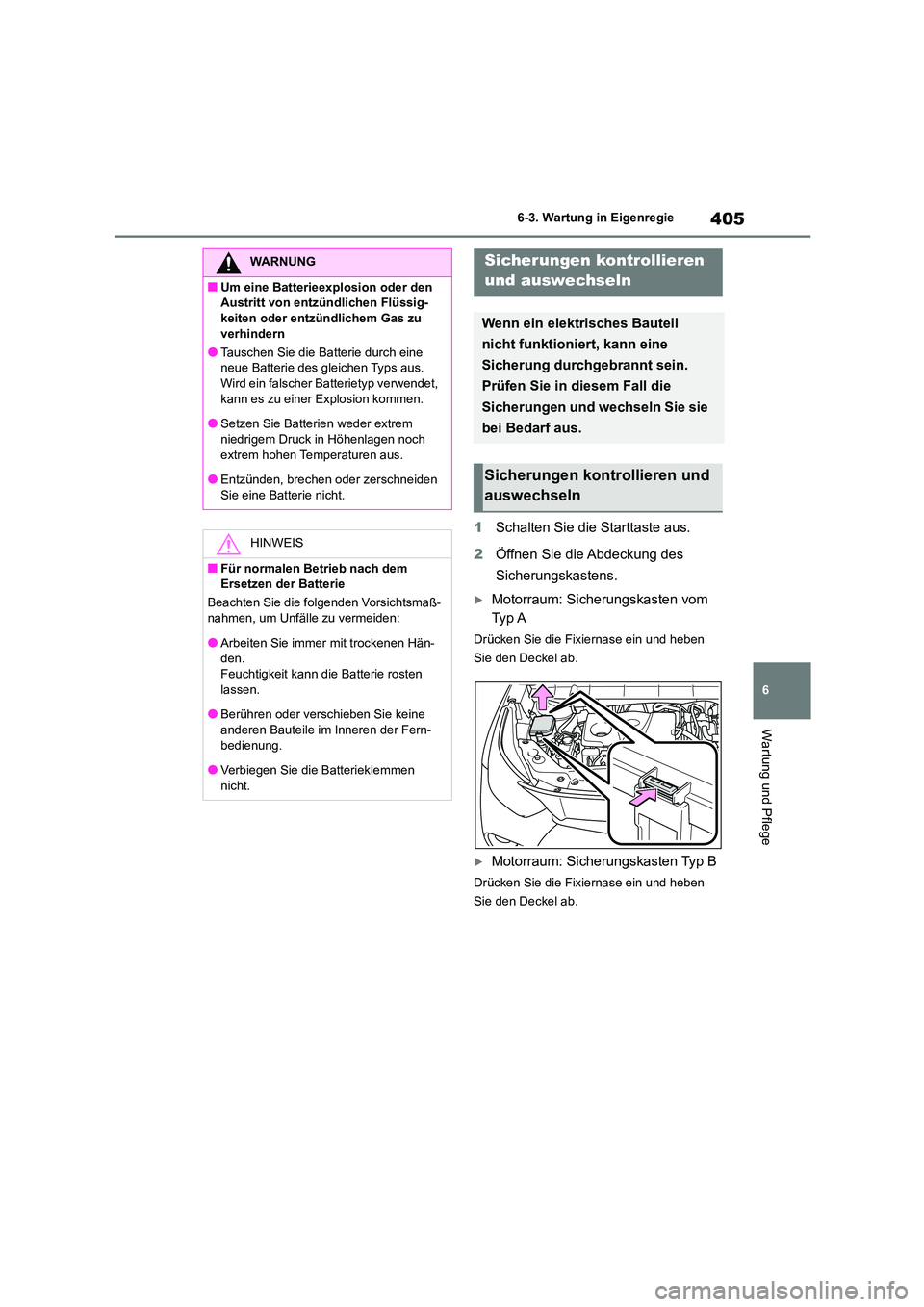

1 Schalten Sie die Starttaste aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
WARNUNG
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig-
keiten oder entzündlichem Gas zu verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus.
Wird ein falscher Batterietyp verwendet, kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem
niedrigem Druck in Höhenlagen noch extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden
Sie eine Batterie nicht.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den. Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen nicht.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

4066-3. Wartung in Eigenregie

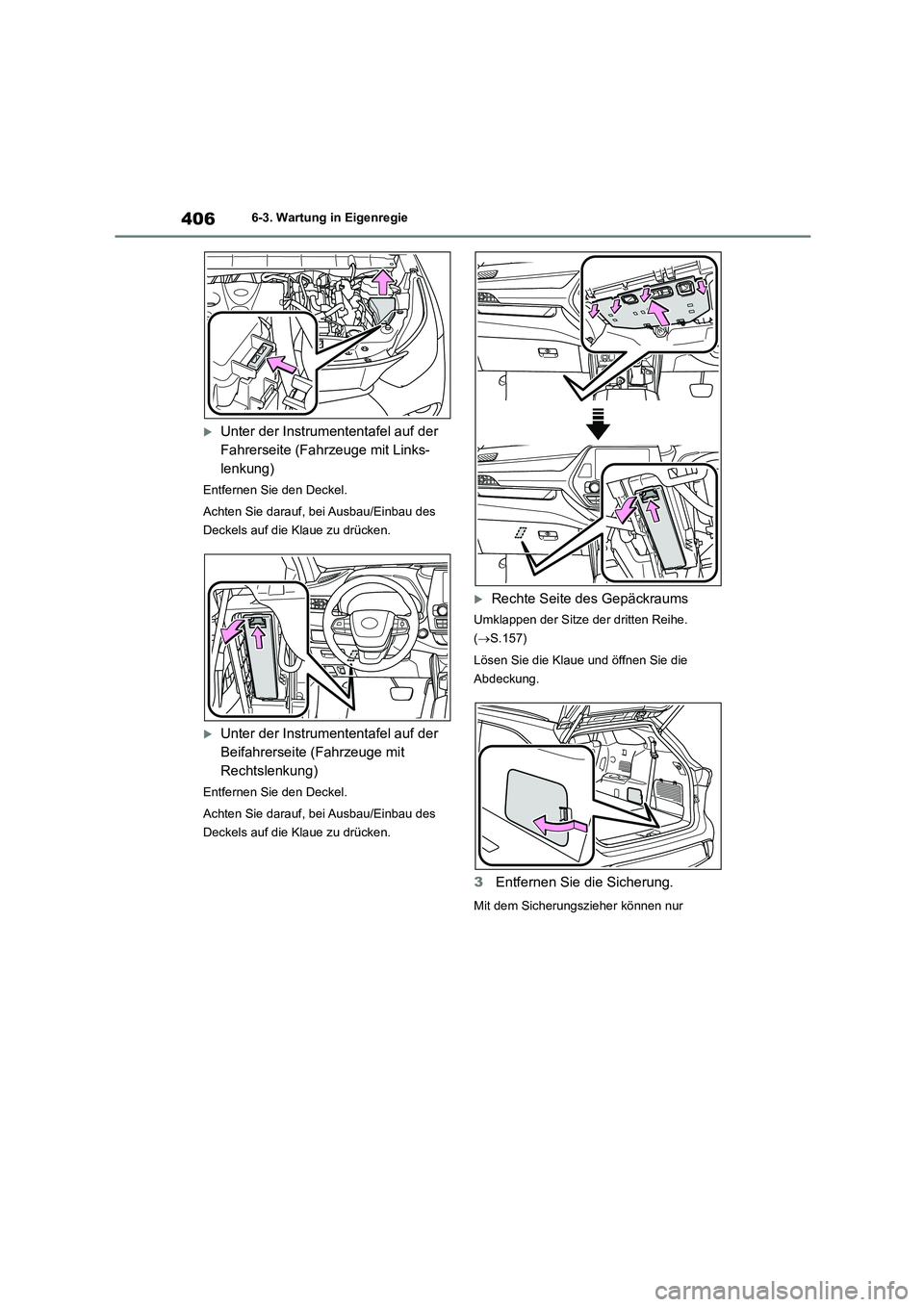

Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrum ententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Rechte Seite des Gepäckraums
Umklappen der Sitze der dritten Reihe.
( S.157)
Lösen Sie die Klaue und öffnen Sie die
Abdeckung.
3 Entfernen Sie die Sicherung.
Mit dem Sicherungszieher können nur
