2INHALTSVERZEICHNIS
Zu Ihrer Information ................................6
Hinweise zum Lesen dieser Betriebsanlei-
tung ...................................................... 9
Hinweise zur Suche .............................. 10
Illustrierter Index ................................... 11
1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt ..................... 30
Für sicheres Fahren .................... 31
Sicherheitsgurte .......................... 33
SRS-Airbags ............................... 37
Vorsichtsmaßnahmen bei Abgasen
.................................................. 45
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
.................................................. 46
Fahren mit Kindern ..................... 48
Kinderrückhaltesysteme.............. 49
1-3. Notfallhilfe
eCall ............................................ 65
1-4. Hybridsystem
Funktionen des Hybridsystems ... 75
Vorsichtsmaßnahmen für das
Hybridsystem ........ ....................79
1-5. Diebstahlwarnanlage
Wegfahrsperre ............................ 83
Alarm........................................... 84
2-1. Kombiinstrument
Warnleuchten und Anzeigen ....... 88
Anzeigen und Instrumente
(7-Zoll-Anzeige) ........................ 92
Anzeigen und Instrumente
(12,3-Zoll-Anzeige) ................... 96
Multi-Informationsanzeige
(7-Zoll-Anzeige) ..................... 101
Multi-Informationsanzeige
(12,3-Zoll-Anzeige) ................ 110
Head-up-Display ...................... 118
Bildschirm Energiemonitor/Ver-
brauch .................................... 123
3-1. Informationen zu Schlüsseln
Schlüssel .................................. 128
3-2. Öffnen, Schließen und Verriegeln
der Türen
Seitentüren ............................... 131
Heckklappe .......... ....................135
Intelligentes Einstiegs- & Startsy-
stem ....................................... 147
3-3. Einstellung der Sitze
Vordersitze ............................... 152
Rücksitze...... ............................153
Fahrpositionsspeicher .............. 158
Kopfstützen .............................. 161
3-4. Einstellen von Lenkrad und Spie-
geln
Lenkrad .................................... 164
Innenrückspiegel .. ....................165
Digitaler Innenrückspiegel ........ 166
Außenspiegel ...........................175
3-5. Öffnen und Schließen der Fen-
ster und des Schiebedachs
Elektrische Fensterheber ......... 177
Panorama-Schiebedach........... 180
1Für Sicherheit und
Zuverlässigkeit
2Fahrzeugstatusinformation
und Anzeigen
3Vor Antritt der Fahrt

7

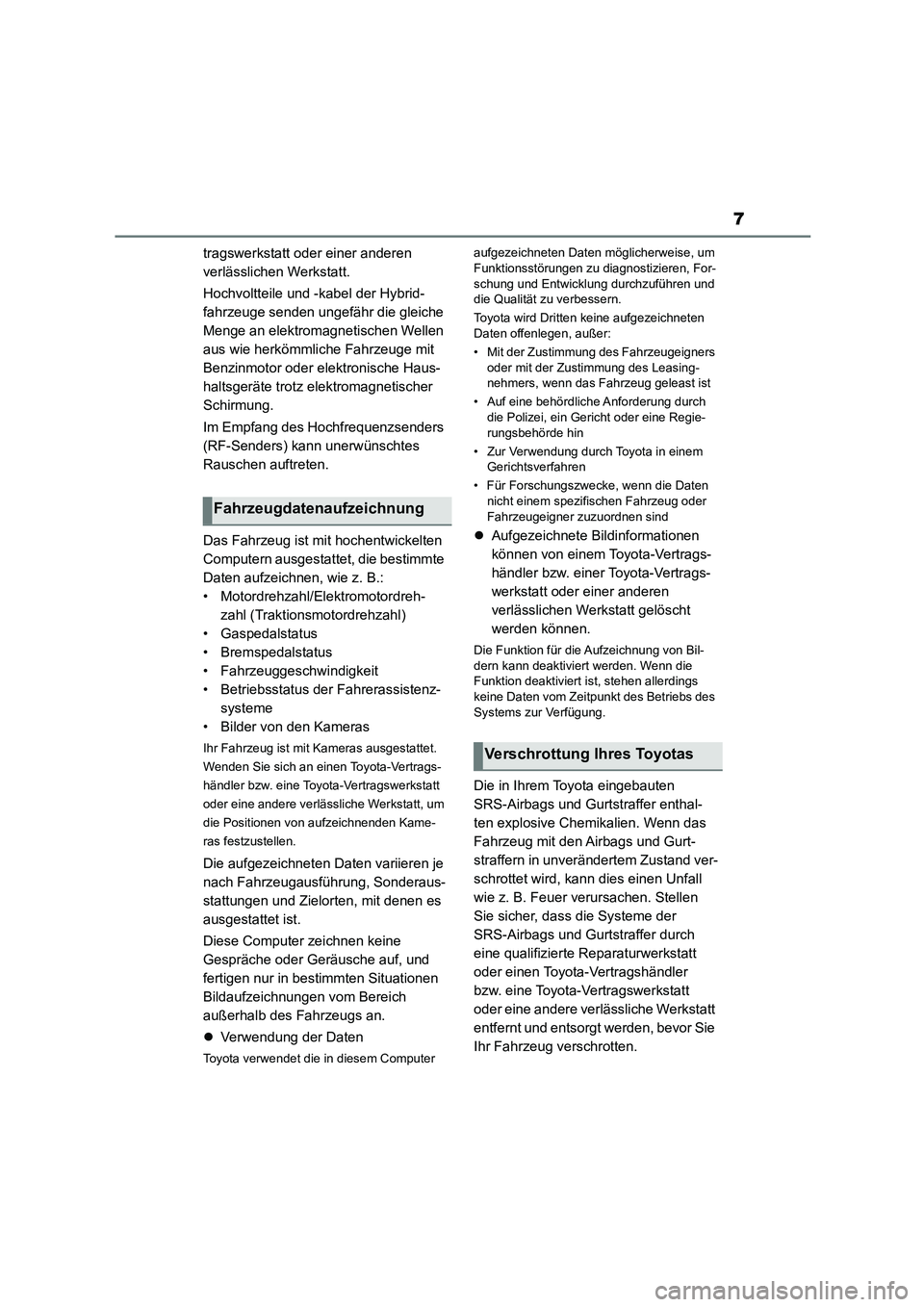

tragswerkstatt oder einer anderen
verlässlichen Werkstatt.
Hochvoltteile und -kabel der Hybrid-
fahrzeuge senden ungefähr die gleiche
Menge an elektromagnetischen Wellen
aus wie herkömmliche Fahrzeuge mit
Benzinmotor oder elektronische Haus-
haltsgeräte trotz elektromagnetischer
Schirmung.
Im Empfang des Hochfrequenzsenders
(RF-Senders) kann unerwünschtes
Rauschen auftreten.
Das Fahrzeug ist mit hochentwickelten
Computern ausgestattet, die bestimmte
Daten aufzeichnen, wie z. B.:
• Motordrehzahl/Elektromotordreh-
zahl (Traktionsmotordrehzahl)
• Gaspedalstatus
• Bremspedalstatus
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Fahrerassistenz-
systeme
• Bilder von den Kameras
Ihr Fahrzeug ist mit Kameras ausgestattet.
Wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt, um
die Positionen von aufzeichnenden Kame-
ras festzustellen.
Die aufgezeichneten Daten variieren je
nach Fahrzeugausführung, Sonderaus-
stattungen und Zielorten, mit denen es
ausgestattet ist.
Diese Computer zeichnen keine
Gespräche oder Geräusche auf, und
fertigen nur in bestimmten Situationen
Bildaufzeichnungen vom Bereich
außerhalb des Fahrzeugs an.
 Verwendung der Daten
Toyota verwendet die in diesem Computer
aufgezeichneten Daten möglicherweise, um Funktionsstörungen zu diagnostizieren, For-
schung und Entwicklung durchzuführen und
die Qualität zu verbessern.
Toyota wird Dritten keine aufgezeichneten Daten offenlegen, außer:
• Mit der Zustimmung des Fahrzeugeigners
oder mit der Zustimmung des Leasing-
nehmers, wenn das Fahrzeug geleast ist
• Auf eine behördliche Anforderung durch die Polizei, ein Gericht oder eine Regie-
rungsbehörde hin
• Zur Verwendung durch Toyota in einem
Gerichtsverfahren
• Für Forschungszwecke, wenn die Daten
nicht einem spezifischen Fahrzeug oder Fahrzeugeigner zuzuordnen sind
 Aufgezeichnete Bildinformationen
können von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt gelöscht
werden können.
Die Funktion für die Aufzeichnung von Bil- dern kann deaktiviert werden. Wenn die
Funktion deaktiviert is t, stehen allerdings
keine Daten vom Zeitpunkt des Betriebs des Systems zur Verfügung.
Die in Ihrem Toyota eingebauten
SRS-Airbags und Gurtstraffer enthal-
ten explosive Chemikalien. Wenn das
Fahrzeug mit den Airbags und Gurt-
straffern in unverändertem Zustand ver-
schrottet wird, kann dies einen Unfall
wie z. B. Feuer verursachen. Stellen
Sie sicher, dass die Systeme der
SRS-Airbags und Gurtstraffer durch
eine qualifizierte Reparaturwerkstatt
oder einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt
entfernt und entsorgt werden, bevor Sie
Ihr Fahrzeug verschrotten.
Fahrzeugdatenaufzeichnung
Verschrottung Ihres Toyotas

381-1. Für den sicheren Gebrauch
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren Sitzen zu schützen

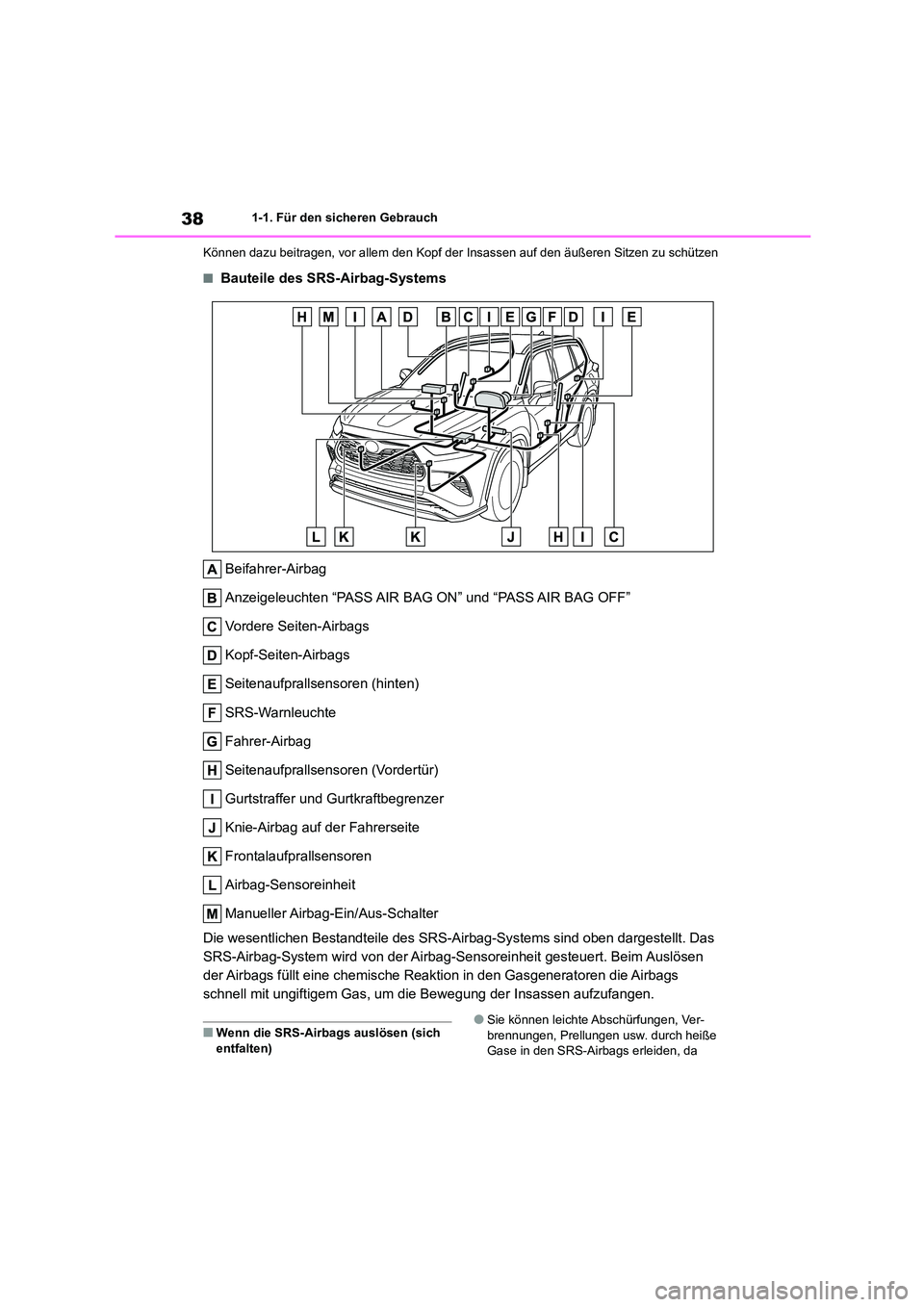

■Bauteile des SRS-Airbag-Systems
Beifahrer-Airbag
Anzeigeleuchten “PASS AIR BAG ON” und “PASS AIR BAG OFF”
Vordere Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Fahrer-Airbag
Seitenaufprallsensoren (Vordertür)
Gurtstraffer und Gurtkraftbegrenzer
Knie-Airbag auf der Fahrerseite
Frontalaufprallsensoren
Airbag-Sensoreinheit
Manueller Airbag-Ein/Aus-Schalter
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Das
SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert. Beim Auslösen
der Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.
■Wenn die SRS-Airbags auslösen (sich
entfalten)
●Sie können leichte Abschürfungen, Ver-
brennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da

39
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit

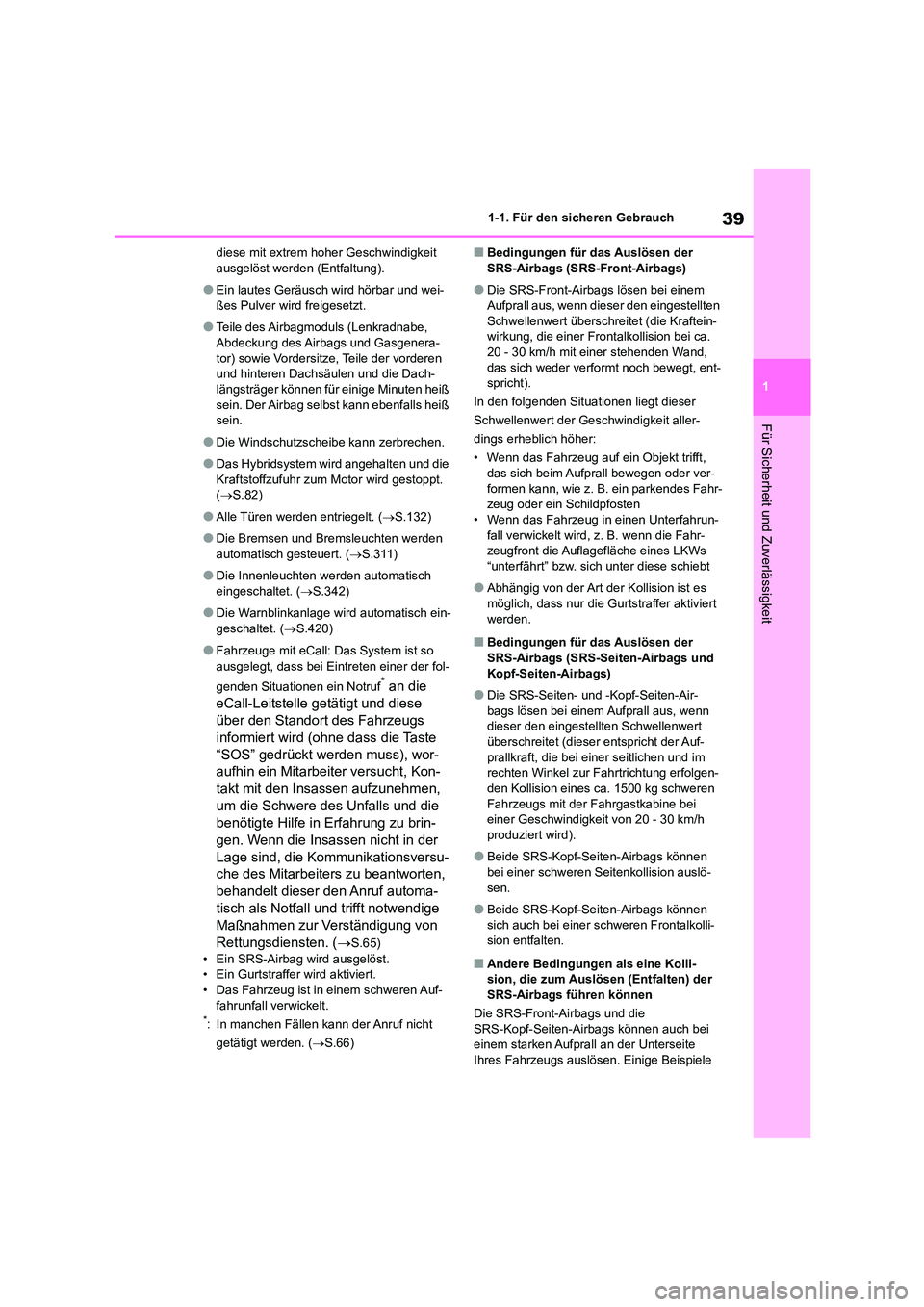

diese mit extrem hoher Geschwindigkeit ausgelöst werden (Entfaltung).
●Ein lautes Geräusch wird hörbar und wei-ßes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenera-
tor) sowie Vordersitze, Teile der vorderen
und hinteren Dachsäulen und die Dach- längsträger können für einige Minuten heiß
sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
●Das Hybridsystem wird angehalten und die Kraftstoffzufuhr zum Motor wird gestoppt.
( S.82)
●Alle Türen werden entriegelt. (S.132)
●Die Bremsen und Bremsleuchten werden automatisch gesteuert. ( S.311)
●Die Innenleuchten werden automatisch eingeschaltet. ( S.342)
●Die Warnblinkanlage wird automatisch ein- geschaltet. ( S.420)
●Fahrzeuge mit eCall: Das System ist so
ausgelegt, dass bei Eintreten einer der fol-
genden Situationen ein Notruf* an die
eCall-Leitstelle getätigt und diese
über den Standort des Fahrzeugs
informiert wird (ohne dass die Taste
“SOS” gedrückt werden muss), wor-
aufhin ein Mitarbeiter versucht, Kon-
takt mit den Insassen aufzunehmen,
um die Schwere des Unfalls und die
benötigte Hilfe in Erfahrung zu brin-
gen. Wenn die Insassen nicht in der
Lage sind, die Kommunikationsversu-
che des Mitarbeiters zu beantworten,
behandelt dieser den Anruf automa-
tisch als Notfall und trifft notwendige
Maßnahmen zur Verständigung von
Rettungsdiensten. ( S.65)
• Ein SRS-Airbag wird ausgelöst. • Ein Gurtstraffer wird aktiviert.
• Das Fahrzeug ist in einem schweren Auf-
fahrunfall verwickelt.*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( S.66)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Kraftein-
wirkung, die einer Front alkollision bei ca. 20 - 30 km/h mit einer stehenden Wand,
das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser
Schwellenwert der Ge schwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft,
das sich beim Aufprall bewegen oder ver- formen kann, wie z. B. ein parkendes Fahr-
zeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrun- fall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs
“unterfährt” bzw. sich unter diese schiebt
●Abhängig von der Art de r Kollision ist es
möglich, dass nur die Gurtstraffer aktiviert werden.
■Bedingungen für das Auslösen der
SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags)
●Die SRS-Seiten- und -Kopf-Seiten-Air-
bags lösen bei einem Aufprall aus, wenn dieser den eingestellten Schwellenwert
überschreitet (dieser entspricht der Auf-
prallkraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfolgen-
den Kollision eines ca. 1500 kg schweren
Fahrzeugs mit der Fahrgastkabine bei einer Geschwindigkeit von 20 - 30 km/h
produziert wird).
●Beide SRS-Kopf-Seiten-Airbags können
bei einer schweren Seitenkollision auslö-
sen.
●Beide SRS-Kopf-Seiten-Airbags können
sich auch bei einer schweren Frontalkolli- sion entfalten.
■Andere Bedingungen als eine Kolli-
sion, die zum Auslösen (Entfalten) der
SRS-Airbags führen können
Die SRS-Front-Airbags und die SRS-Kopf-Seiten-Airbags können auch bei
einem starken Aufprall an der Unterseite
Ihres Fahrzeugs auslös en. Einige Beispiele

401-1. Für den sicheren Gebrauch

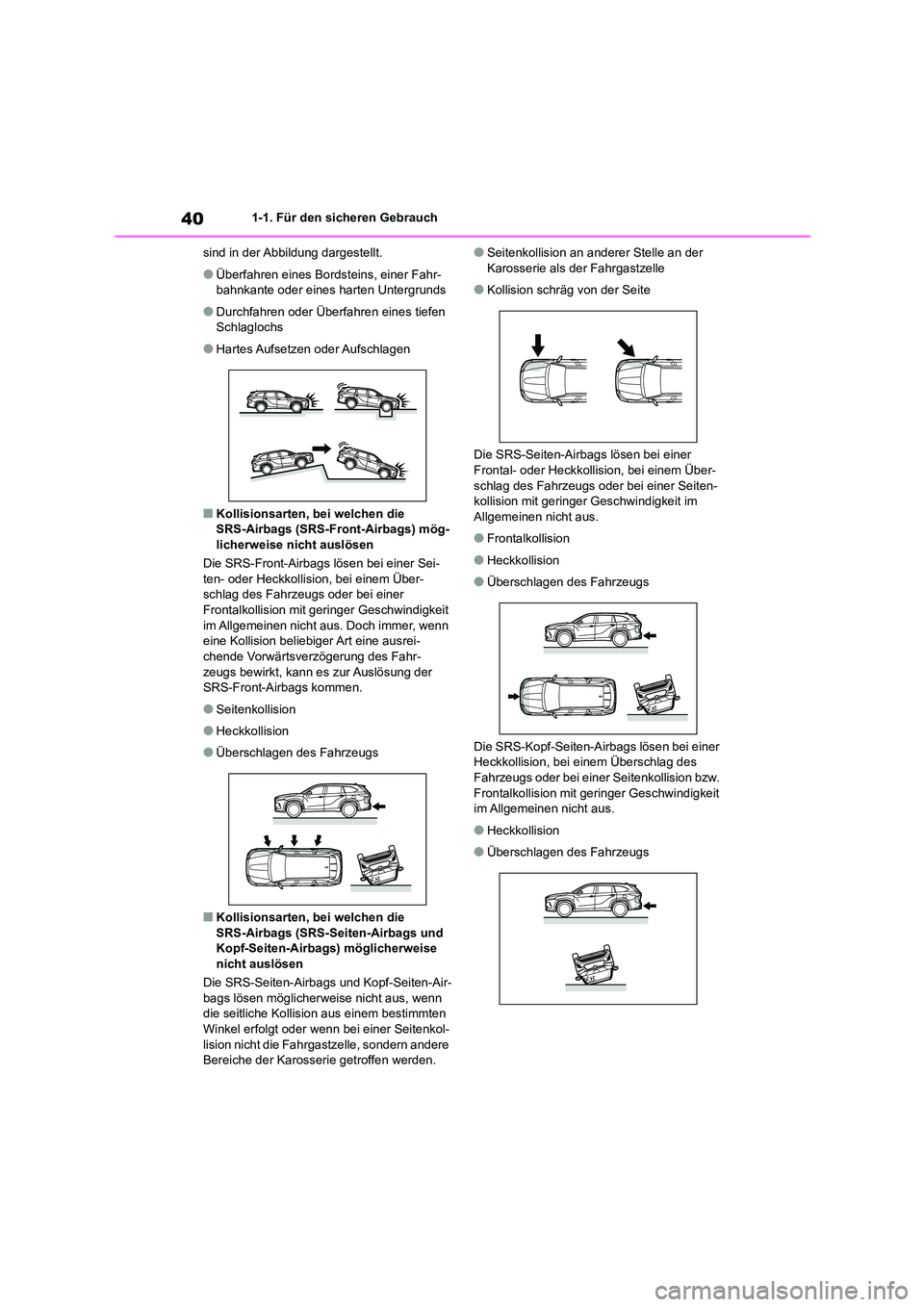

sind in der Abbildung dargestellt.
●Überfahren eines Bordsteins, einer Fahr-
bahnkante oder eines harten Untergrunds
●Durchfahren oder Überfahren eines tiefen
Schlaglochs
●Hartes Aufsetzen oder Aufschlagen
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Front-Airbags) mög-
licherweise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Sei-
ten- oder Heckkollision, bei einem Über- schlag des Fahrzeugs oder bei einer
Frontalkollision mit geringer Geschwindigkeit
im Allgemeinen nicht aus. Doch immer, wenn eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahr-
zeugs bewirkt, kann es zur Auslösung der SRS-Front-Airbags kommen.
●Seitenkollision
●Heckkollision
●Überschlagen des Fahrzeugs
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags) möglicherweise
nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Air- bags lösen möglicherweise nicht aus, wenn
die seitliche Kollision aus einem bestimmten
Winkel erfolgt oder wenn bei einer Seitenkol- lision nicht die Fahrgastzelle, sondern andere
Bereiche der Karosserie getroffen werden.
●Seitenkollision an anderer Stelle an der Karosserie als der Fahrgastzelle
●Kollision schräg von der Seite
Die SRS-Seiten-Airbags lösen bei einer
Frontal- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Seiten- kollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
●Frontalkollision
●Heckkollision
●Überschlagen des Fahrzeugs
Die SRS-Kopf-Seiten-Ai rbags lösen bei einer
Heckkollision, bei ei nem Überschlag des
Fahrzeugs oder bei einer Seitenkollision bzw. Frontalkollision mit ge ringer Geschwindigkeit
im Allgemeinen nicht aus.
●Heckkollision
●Überschlagen des Fahrzeugs

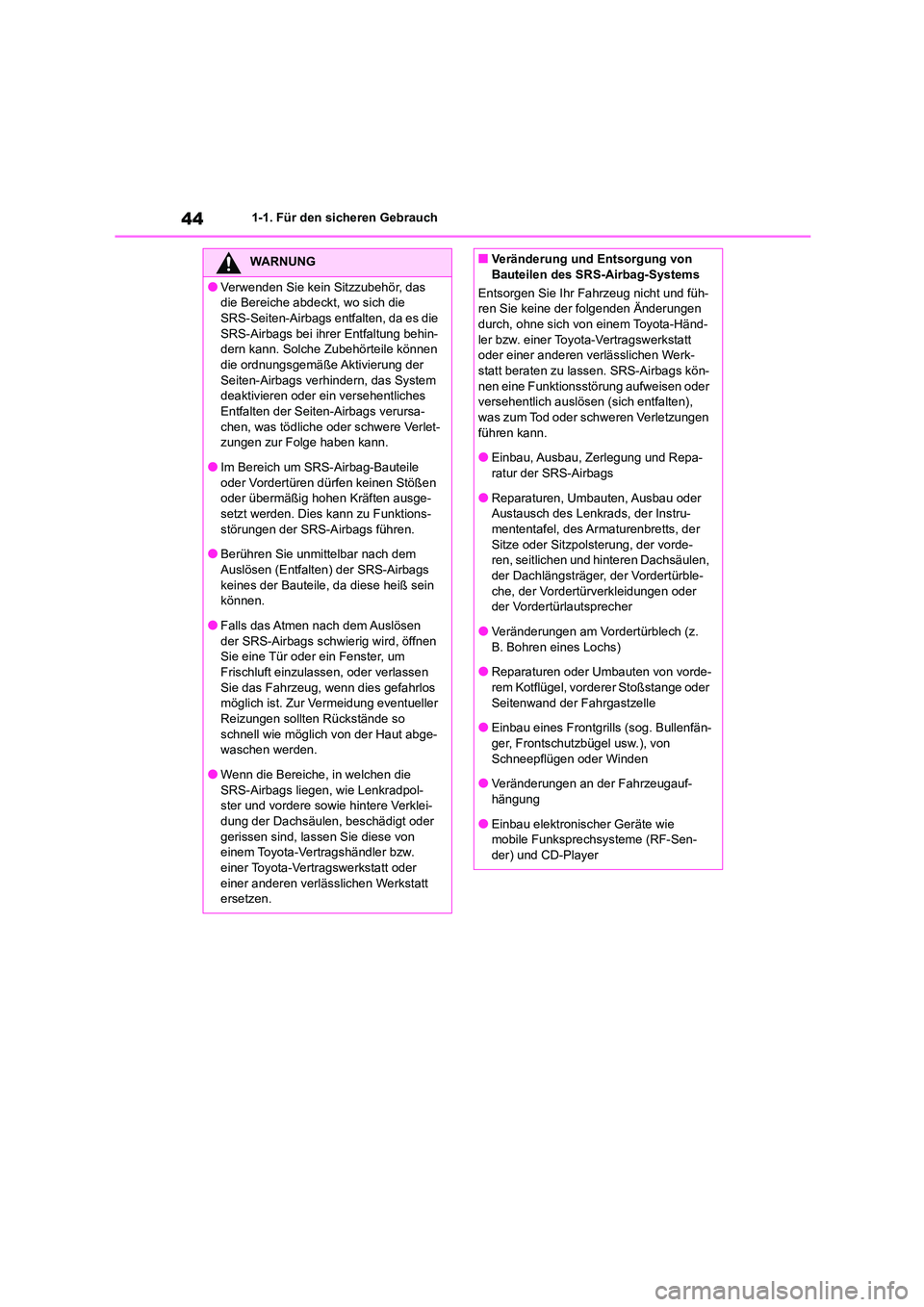

441-1. Für den sicheren Gebrauch
WARNUNG
●Verwenden Sie kein Sitzzubehör, das
die Bereiche abdeckt, wo sich die
SRS-Seiten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behin-
dern kann. Solche Zubehörteile können
die ordnungsgemäße Aktivierung der Seiten-Airbags verhindern, das System
deaktivieren oder ein versehentliches
Entfalten der Seiten-Airbags verursa- chen, was tödliche oder schwere Verlet-
zungen zur Folge haben kann.
●Im Bereich um SRS-Airbag-Bauteile oder Vordertüren dürfen keinen Stößen
oder übermäßig hohen Kräften ausge-
setzt werden. Dies kann zu Funktions- störungen der SRS-Airbags führen.
●Berühren Sie unmittelbar nach dem
Auslösen (Entfalten) der SRS-Airbags keines der Bauteile, da diese heiß sein
können.
●Falls das Atmen nach dem Auslösen der SRS-Airbags schwierig wird, öffnen
Sie eine Tür oder ein Fenster, um
Frischluft einzulassen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos
möglich ist. Zur Vermeidung eventueller
Reizungen sollten Rückstände so
schnell wie möglich von der Haut abge- waschen werden.
●Wenn die Bereiche, in welchen die
SRS-Airbags liegen, wie Lenkradpol- ster und vordere sowie hintere Verklei-
dung der Dachsäulen, beschädigt oder
gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt ersetzen.
■Veränderung und Entsorgung von
Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und füh-
ren Sie keine der folgenden Änderungen durch, ohne sich von einem Toyota-Händ-
ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werk- statt beraten zu lassen. SRS-Airbags kön-
nen eine Funktionsstörung aufweisen oder
versehentlich auslösen (sich entfalten), was zum Tod oder schweren Verletzungen
führen kann.
●Einbau, Ausbau, Zerlegung und Repa-
ratur der SRS-Airbags
●Reparaturen, Umbauten, Ausbau oder
Austausch des Lenkrads, der Instru-
mententafel, des Armaturenbretts, der Sitze oder Sitzpolsterung, der vorde-
ren, seitlichen und hinteren Dachsäulen,
der Dachlängsträger, der Vordertürble- che, der Vordertürverkleidungen oder
der Vordertürlautsprecher
●Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
●Reparaturen oder Umbauten von vorde-
rem Kotflügel, vorderer Stoßstange oder Seitenwand der Fahrgastzelle
●Einbau eines Frontgrills (sog. Bullenfän-
ger, Frontschutzbügel usw.), von Schneepflügen oder Winden
●Veränderungen an der Fahrzeugauf-
hängung
●Einbau elektronischer Geräte wie
mobile Funksprechsysteme (RF-Sen-
der) und CD-Player

461-2. Sicherheit der Kinder
1-2.Sicherheit der Kinder
Fahrzeuge mit 8-Zoll-Bildschirm des
Audiosystems
Anzeigeleuchte “PASS AIR BAG”
Wenn das Airbag-System eingeschaltet ist,
leuchten die Anzeigeleuchten “PASS AIR
BAG” und “ON” auf und erlöschen dann
nach etwa 60 Sekunden wieder (nur wenn
die Starttaste sich auf ON befindet).
Manueller Airbag-Ein/Aus-Schalter
Fahrzeuge mit 12,3-Zoll-Bildschirm
des Audiosystems
Anzeigeleuchte “PASS AIR BAG”
Wenn das Airbag-System eingeschaltet ist,
leuchten die Anzeigeleuchten “PASS AIR
BAG” und “ON” auf und erlöschen dann
nach etwa 60 Sekunden wieder (nur wenn
die Starttaste sich auf ON befindet).
Manueller Airbag-Ein/Aus-Schalter
Führen Sie den mechanischen Schlüs-
sel in den Schließzylinder ein, und dre-
hen Sie den Schlüssel in die Stellung
“OFF”.
Die Anzeigeleuchte “OFF ” leuchtet auf (nur
wenn die Starttaste auf ON steht).
Manuelles Air-
bag-Ein/Aus-System
Dieses System deaktiviert den Bei-
fahrer-Airbag.
Deaktivieren Sie die Airbags nur,
wenn ein Kinderrückhaltesystem
auf dem Beifahrersitz verwendet
wird.
Systemkomponenten
Deaktivieren des Beifahrersit-
zes

47
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit

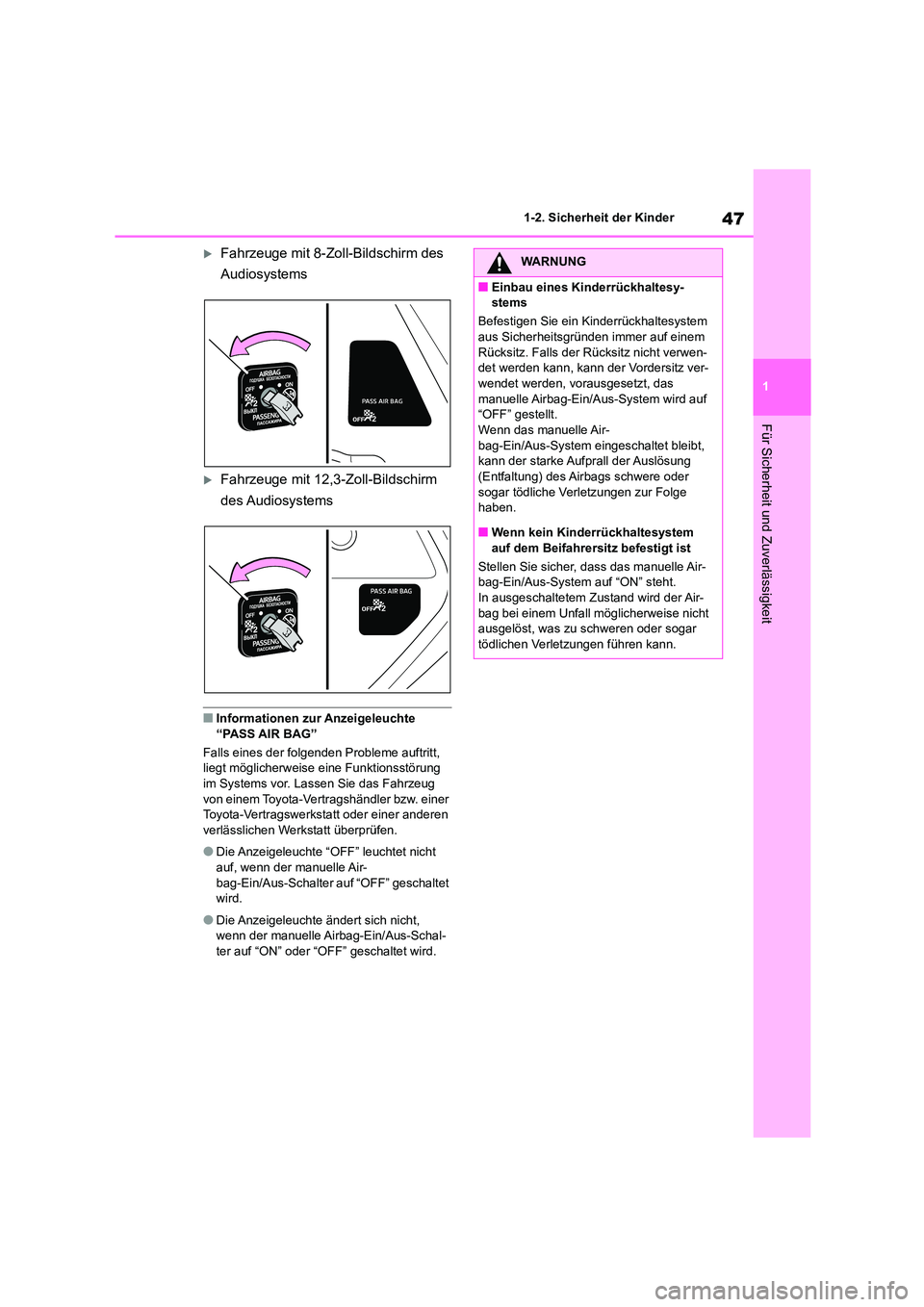

Fahrzeuge mit 8-Zoll-Bildschirm des
Audiosystems
Fahrzeuge mit 12,3-Zoll-Bildschirm
des Audiosystems
■Informationen zur Anzeigeleuchte
“PASS AIR BAG”
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstörung
im Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
●Die Anzeigeleuchte “O FF” leuchtet nicht
auf, wenn der manuelle Air-
bag-Ein/Aus-Schalter auf “OFF” geschaltet wird.
●Die Anzeigeleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schal-
ter auf “ON” oder “OFF” geschaltet wird.
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Befestigen Sie ein Kinderrückhaltesystem
aus Sicherheitsgründen immer auf einem Rücksitz. Falls der Rü cksitz nicht verwen-
det werden kann, kann der Vordersitz ver-
wendet werden, vorausgesetzt, das manuelle Airbag-Ein/Aus-System wird auf
“OFF” gestellt.
Wenn das manuelle Air- bag-Ein/Aus-System eingeschaltet bleibt,
kann der starke Aufprall der Auslösung
(Entfaltung) des Airbags schwere oder sogar tödliche Verletzungen zur Folge
haben.
■Wenn kein Kinderrückhaltesystem auf dem Beifahrersitz befestigt ist
Stellen Sie sicher, dass das manuelle Air-
bag-Ein/Aus-System auf “ON” steht.
In ausgeschaltetem Zustand wird der Air- bag bei einem Unfall möglicherweise nicht
ausgelöst, was zu schweren oder sogar
tödlichen Verletzungen führen kann.
