2023 TOYOTA CAMRY Betriebsanleitungen (in German)

4956-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

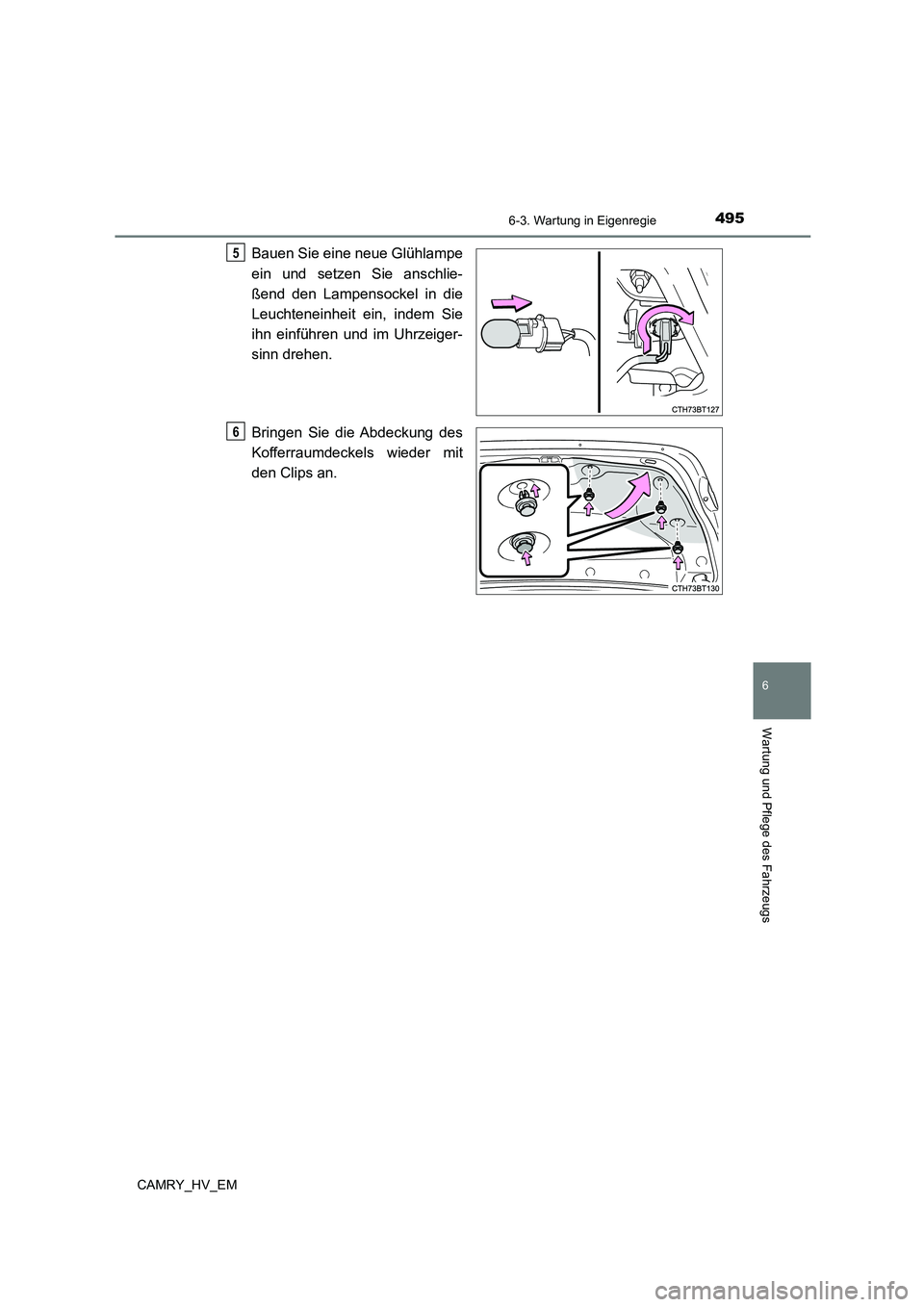

Bauen Sie eine neue Glühlampe
ein und setzen Sie anschlie-
ßend den Lampensockel in die
Leuchteneinheit ein, indem Sie
ihn einführen und im Uhrzeiger-
sinn drehen.
Bringen Sie die Abdeckung des
Kofferraumdeckels wieder mit
den Clips an.
5
6

4966-3. Wartung in Eigenregie
CAMRY_HV_EM

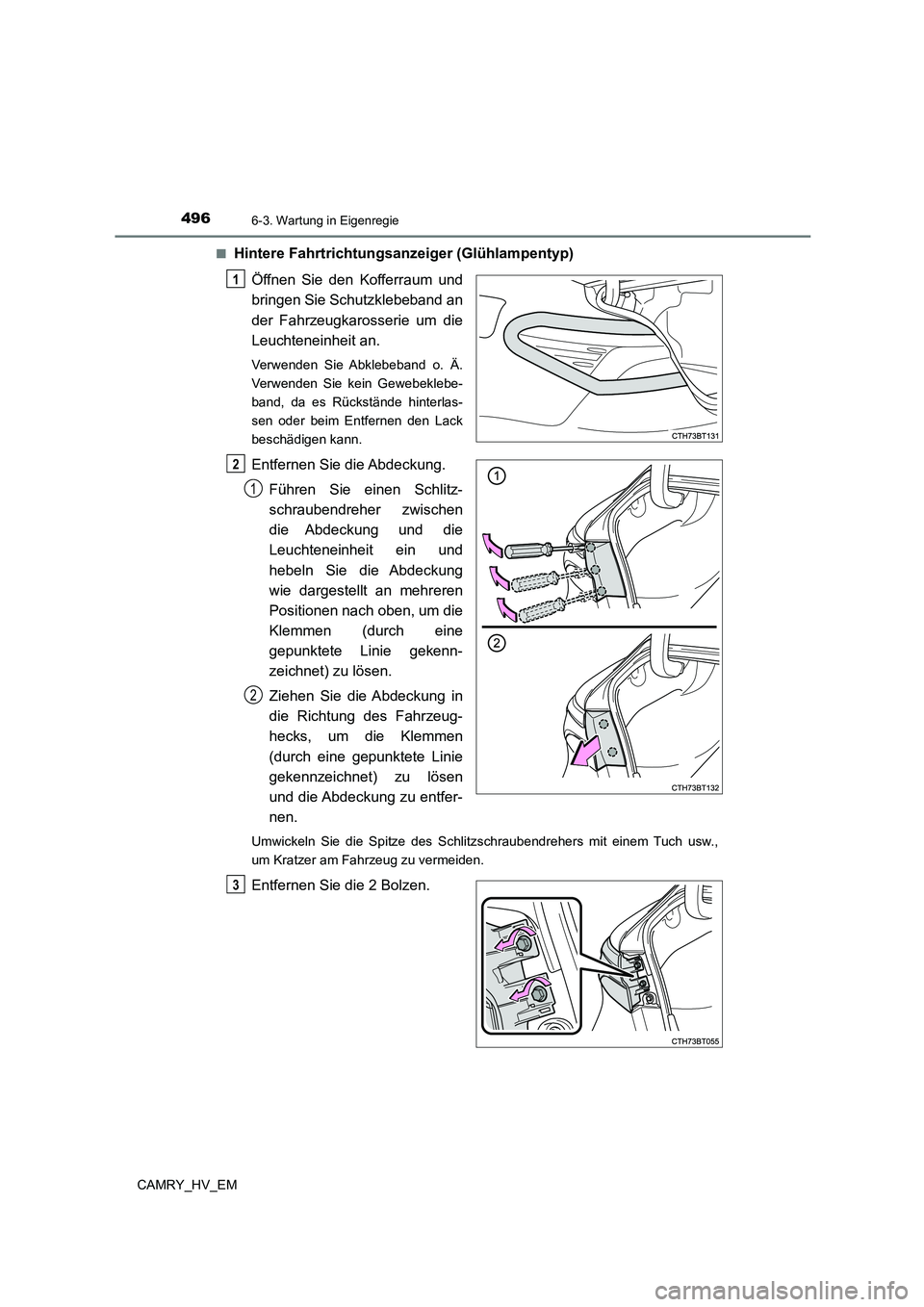

■Hintere Fahrtrichtungsanz eiger (Glühlampentyp)
Öffnen Sie den Kofferraum und
bringen Sie Schutzklebeband an
der Fahrzeugkarosserie um die
Leuchteneinheit an.
Verwenden Sie Abklebeband o. Ä.
Verwenden Sie kein Gewebeklebe-
band, da es Rückstände hinterlas-
sen oder beim Entfernen den Lack
beschädigen kann.
Entfernen Sie die Abdeckung.
Führen Sie einen Schlitz-
schraubendreher zwischen
die Abdeckung und die
Leuchteneinheit ein und
hebeln Sie die Abdeckung
wie dargestellt an mehreren
Positionen nach oben, um die
Klemmen (durch eine
gepunktete Linie gekenn-
zeichnet) zu lösen.
Ziehen Sie die Abdeckung in
die Richtung des Fahrzeug-
hecks, um die Klemmen
(durch eine gepunktete Linie
gekennzeichnet) zu lösen
und die Abdeckung zu entfer-
nen.
Umwickeln Sie die Spitze des Schlitzschraubendrehers mit einem Tuch usw.,
um Kratzer am Fahrzeug zu vermeiden.
Entfernen Sie die 2 Bolzen.
1
2
1
2
3

4976-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

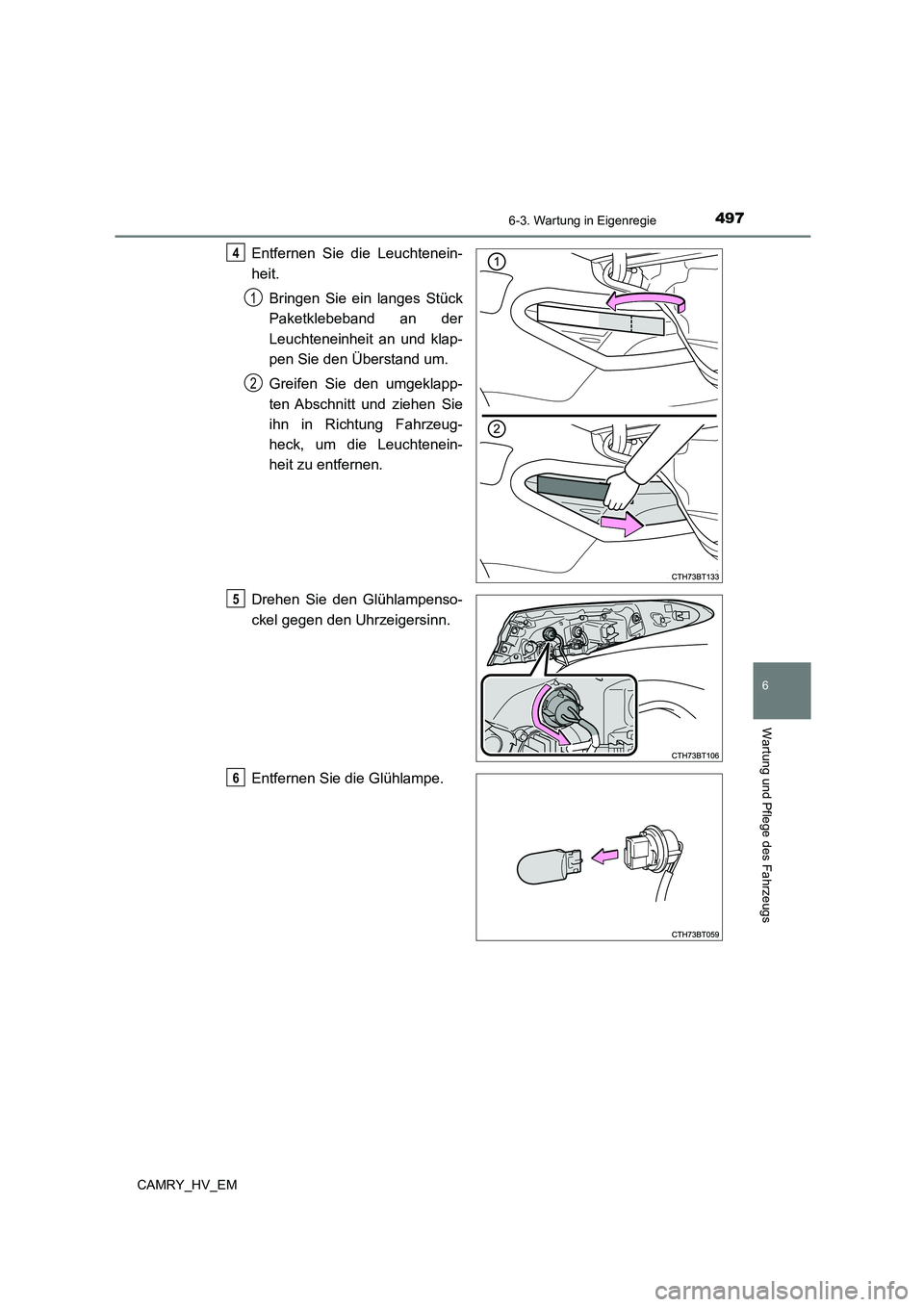

Entfernen Sie die Leuchtenein-
heit.
Bringen Sie ein langes Stück
Paketklebeband an der
Leuchteneinheit an und klap-
pen Sie den Überstand um.
Greifen Sie den umgeklapp-
ten Abschnitt und ziehen Sie
ihn in Richtung Fahrzeug-
heck, um die Leuchtenein-
heit zu entfernen.
Drehen Sie den Glühlampenso-
ckel gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
4
1
2
5
6

4986-3. Wartung in Eigenregie
CAMRY_HV_EM

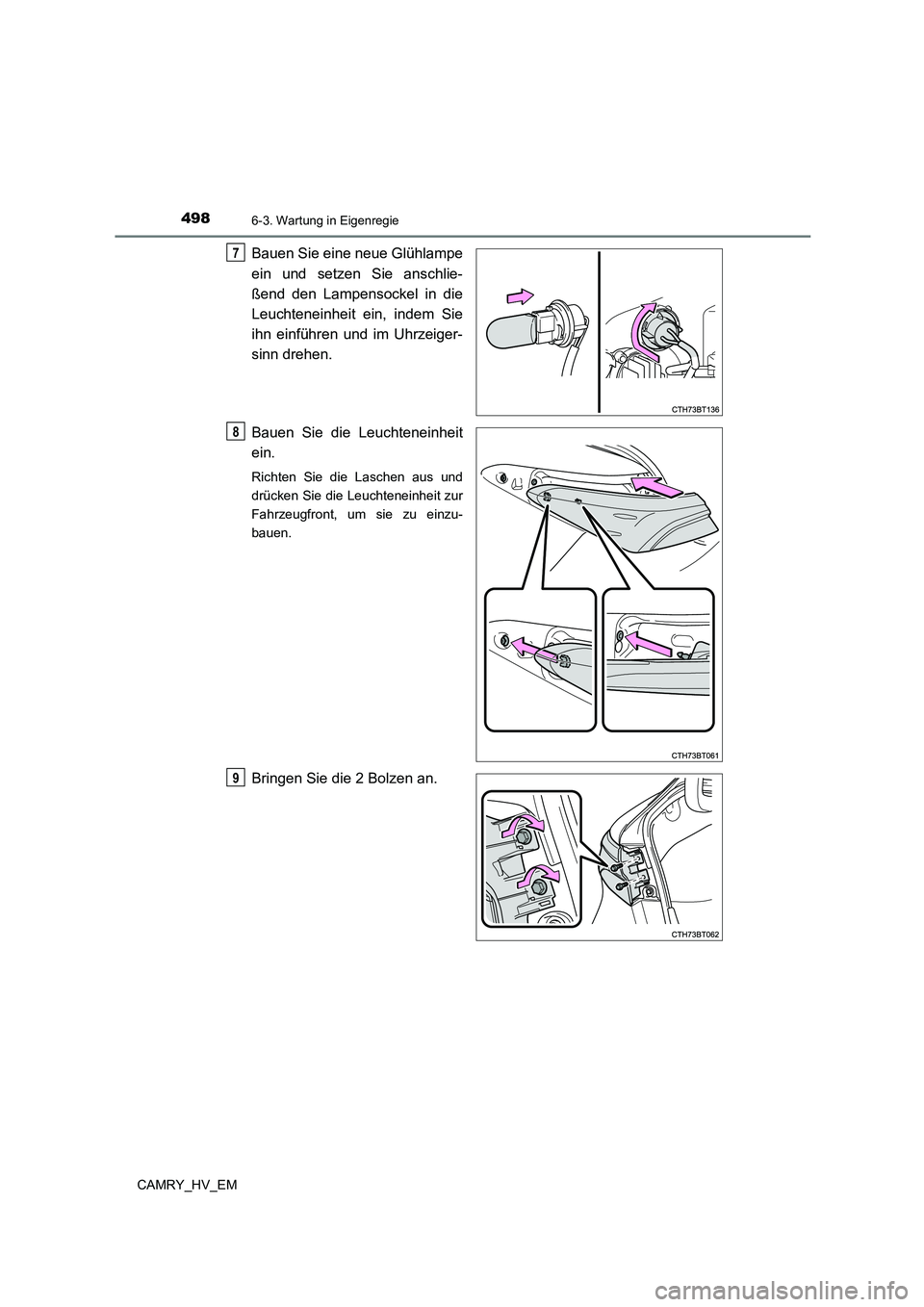

Bauen Sie eine neue Glühlampe
ein und setzen Sie anschlie-
ßend den Lampensockel in die
Leuchteneinheit ein, indem Sie
ihn einführen und im Uhrzeiger-
sinn drehen.
Bauen Sie die Leuchteneinheit
ein.
Richten Sie die Laschen aus und
drücken Sie die Leuchteneinheit zur
Fahrzeugfront, um sie zu einzu-
bauen.
Bringen Sie die 2 Bolzen an.
7
8
9

4996-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

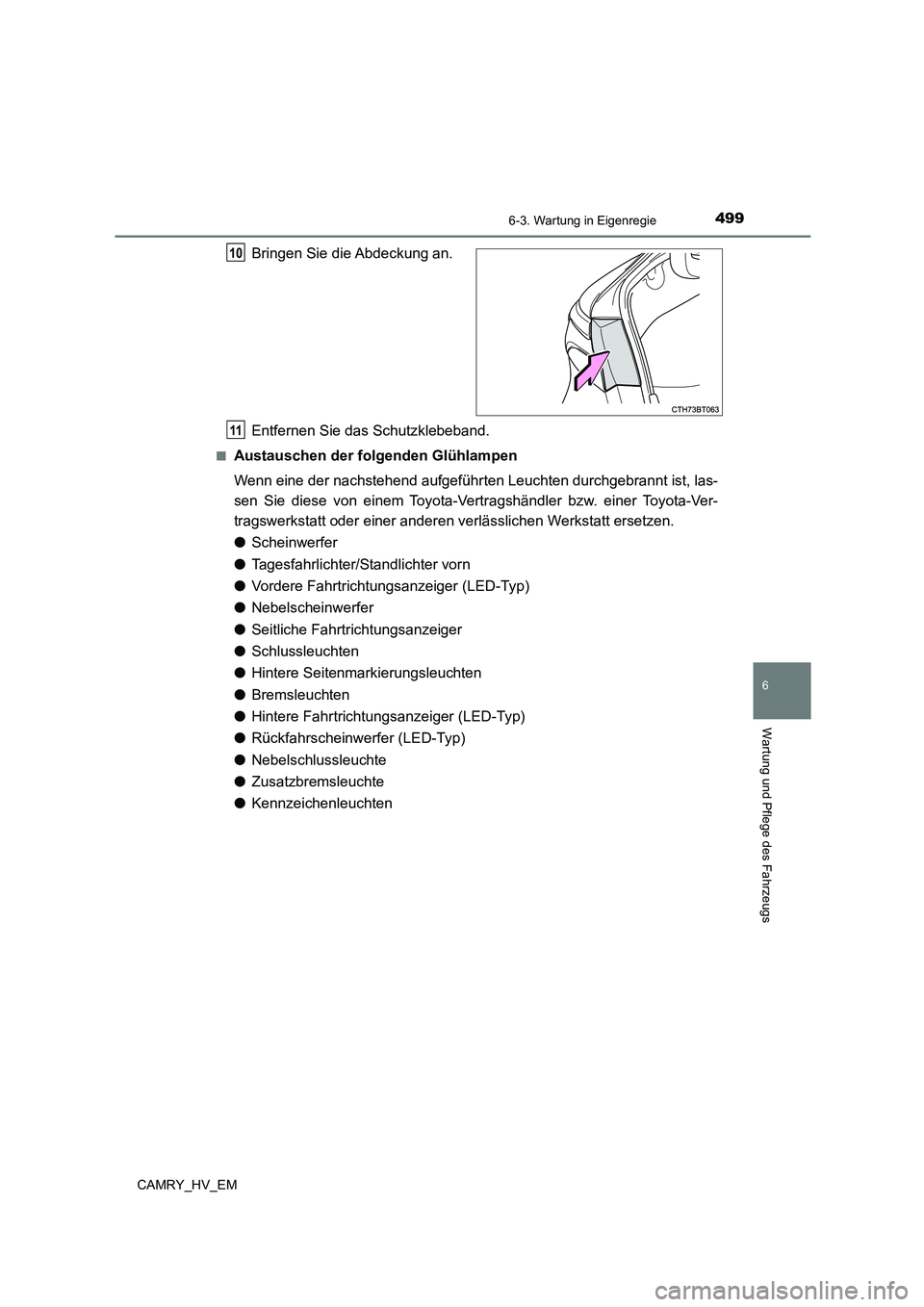

Bringen Sie die Abdeckung an.
Entfernen Sie das Schutzklebeband.
■Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt ersetzen.
● Scheinwerfer
● Tagesfahrlichter/Standlichter vorn
● Vordere Fahrtrichtungsanzeiger (LED-Typ)
● Nebelscheinwerfer
● Seitliche Fahrtrichtungsanzeiger
● Schlussleuchten
● Hintere Seitenmarkierungsleuchten
● Bremsleuchten
● Hintere Fahrtrichtungsanzeiger (LED-Typ)
● Rückfahrscheinwerfer (LED-Typ)
● Nebelschlussleuchte
● Zusatzbremsleuchte
● Kennzeichenleuchten
10
11

5006-3. Wartung in Eigenregie
CAMRY_HV_EM

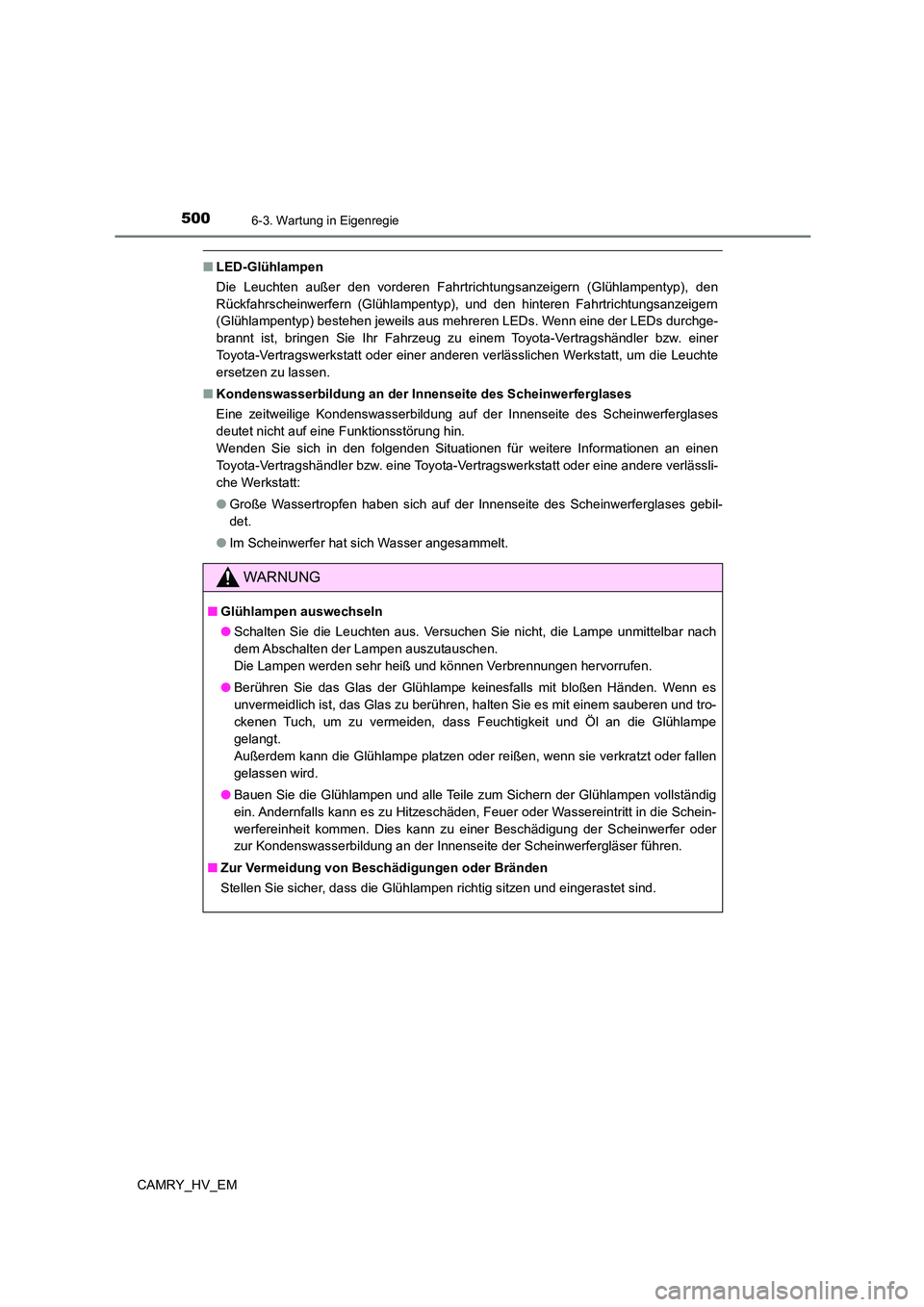

■LED-Glühlampen
Die Leuchten außer den vorderen Fahrtrichtungsanzeigern (Glühlampentyp), den
Rückfahrscheinwerfern (Glühlampentyp), und den hinteren Fahrtrichtungsanzeigern
(Glühlampentyp) bestehen jeweils aus mehreren LEDs. Wenn eine der LEDs durchge-
brannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Wenden Sie sich in den folgenden Situationen für weitere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Ver tragswerkstatt oder eine andere verlässli-
che Werkstatt:
● Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
● Im Scheinwerfer hat sich Wasser angesammelt.
WARNUNG
■Glühlampen auswechseln
● Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■ Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

501

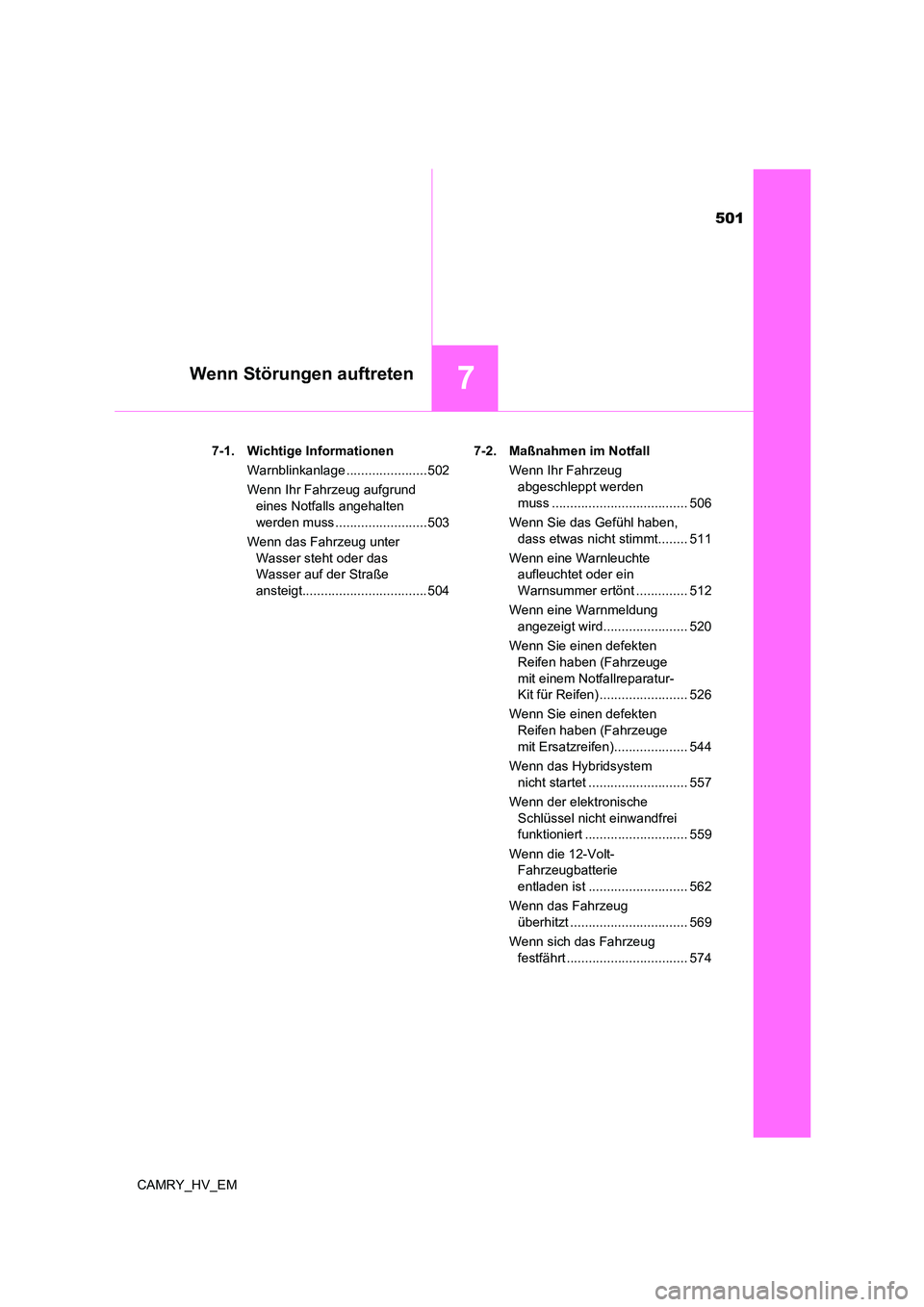

7Wenn Störungen auftreten
CAMRY_HV_EM
7-1. Wichtige Informationen
Warnblinkanlage ......................502
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................503
Wenn das Fahrzeug unter
Wasser steht oder das
Wasser auf der Straße
ansteigt.................................. 504
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 506
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 511
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 512
Wenn eine Warnmeldung
angezeigt wird....................... 520
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit einem Notfallreparatur-
Kit für Reifen) ........................ 526
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Ersatzreifen).................... 544
Wenn das Hybridsystem
nicht startet ........................... 557
Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert ............................ 559
Wenn die 12-Volt-
Fahrzeugbatterie
entladen ist ........................... 562
Wenn das Fahrzeug
überhitzt ................................ 569
Wenn sich das Fahrzeug
festfährt ................................. 574

502
CAMRY_HV_EM
7-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■ Warnblinkanlage
● Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere
Zeit verwendet wird, während das Hybridsystem nicht in Betrieb ist (während die
Anzeige “READY” nicht aufleuchtet).
● Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken
Aufprall von hinten wird die Warnblinkanlage automatisch eingeschaltet.
Die Warnblinkanlage wird nach ca. 20 Minuten automatisch ausgeschaltet. Drücken
Sie den Schalter zweimal, um die Warnblinkanlage manuell auszuschalten.
(Je nach Stärke des Aufpralls und den Kollisionsbedingungen wird die Warnblinkan-
lage möglicherweise nicht automatisch eingeschaltet.)
War nblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.
