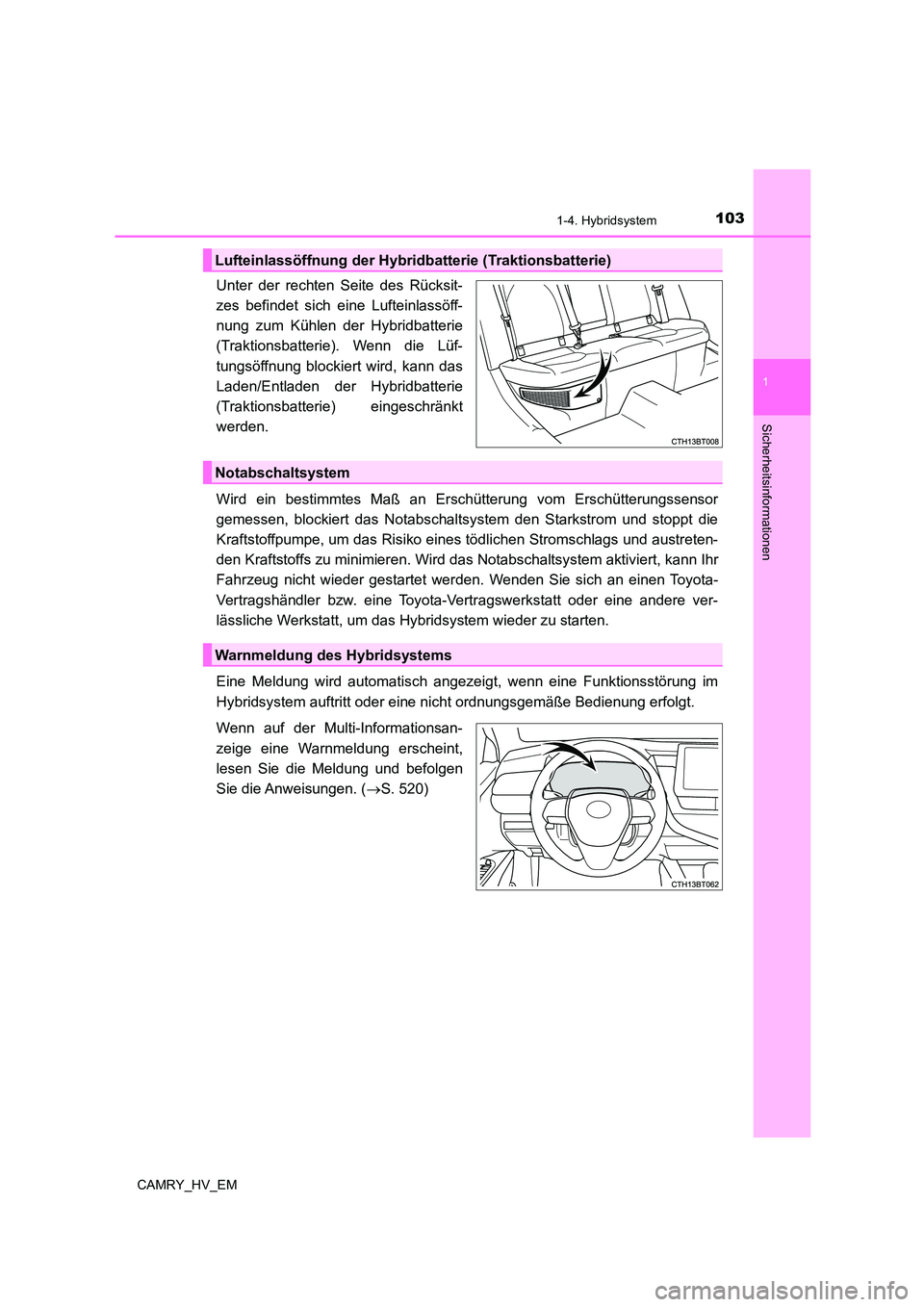

2023 TOYOTA CAMRY Betriebsanleitungen (in German)

1031-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM
Unter der rechten Seite des Rücksit-
zes befindet sich eine Lufteinlassöff-
nung zum Kühlen der Hybridbatterie
(Traktionsbatterie). Wenn die Lüf-
tungsöffnung blockiert wird, kann das
Laden/Entladen der Hybridbatterie
(Traktionsbatterie) eingeschränkt
werden.
Wird ein bestimmtes Maß an Erschütterung vom Erschütterungssensor
gemessen, blockiert das Notabschaltsystem den Starkstrom und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das Notabschaltsystem aktiviert, kann Ihr
Fahrzeug nicht wieder gestartet werden. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere ver-
lässliche Werkstatt, um das Hybridsystem wieder zu starten.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
Sie die Anweisungen. ( S. 520)
Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems

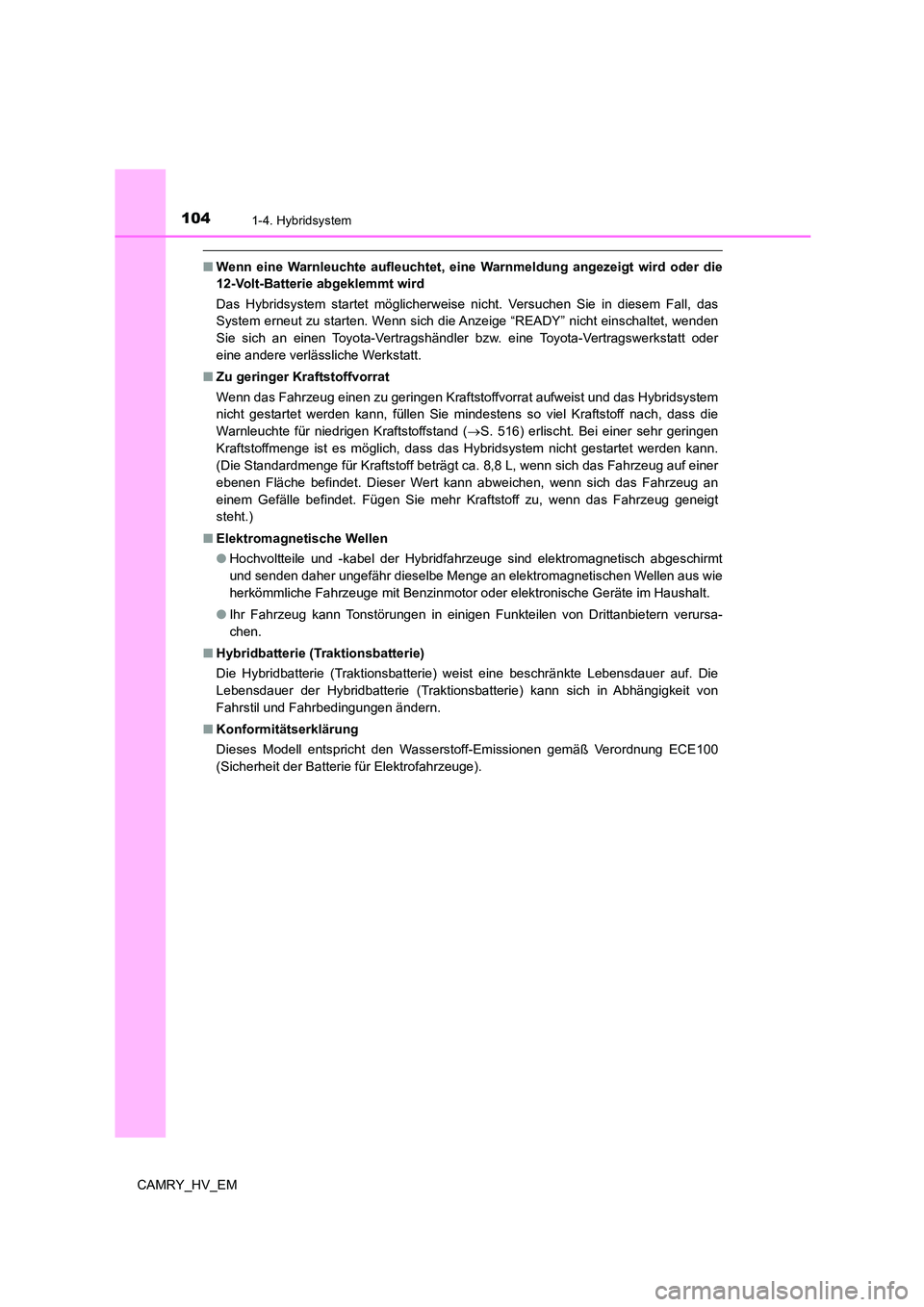

1041-4. Hybridsystem
CAMRY_HV_EM
■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nich t. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn sich die Anzeige “READY” nicht einschaltet, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
■ Zu geringer Kraftstoffvorrat
Wenn das Fahrzeug einen zu geringen Kraftstoffvorrat aufweist und das Hybridsystem
nicht gestartet werden kann, füllen Sie mindestens so viel Kraftstoff nach, dass die
Warnleuchte für niedrigen Kraftstoffstand ( S. 516) erlischt. Bei einer sehr geringen
Kraftstoffmenge ist es möglich, dass das Hybridsystem nicht gestartet werden kann.
(Die Standardmenge für Kraftstoff beträgt ca. 8,8 L, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Dieser Wert kann abweichen, wenn sich das Fahrzeug an
einem Gefälle befindet. Fügen Sie mehr Kraftstoff zu, wenn das Fahrzeug geneigt
steht.)
■ Elektromagnetische Wellen
● Hochvoltteile und -kabel der Hybridfahrzeuge sind elektromagnetisch abgeschirmt
und senden daher ungefähr dieselbe Menge an elektromagnetischen Wellen aus wie
herkömmliche Fahrzeuge mit Benzinmotor oder elektronische Geräte im Haushalt.
● Ihr Fahrzeug kann Tonstörungen in einigen Funkteilen von Drittanbietern verursa-
chen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von
Fahrstil und Fahrbedingungen ändern.
■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionen gemäß Verordnung ECE100
(Sicherheit der Batterie für Elektrofahrzeuge).

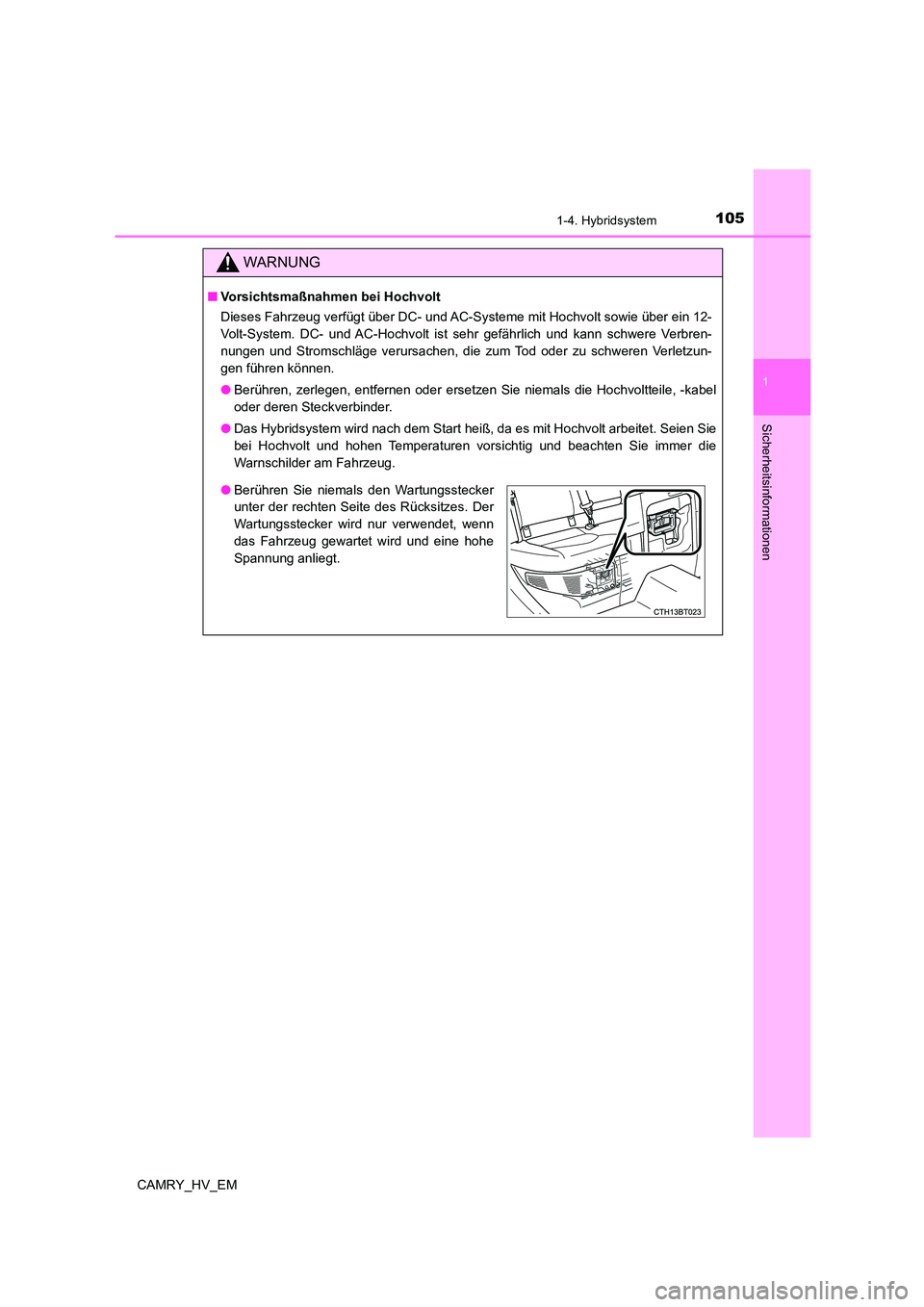

1051-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen bei Hochvolt
Dieses Fahrzeug verfügt über DC- und AC-Systeme mit Hochvolt sowie über ein 12-
Volt-System. DC- und AC-Hochvolt ist sehr gefährlich und kann schwere Verbren-
nungen und Stromschläge verursachen, die zum Tod oder zu schweren Verletzun-
gen führen können.
● Berühren, zerlegen, entfernen oder ersetzen Sie niemals die Hochvoltteile, -kabel
oder deren Steckverbinder.
● Das Hybridsystem wird nach dem Start heiß, da es mit Hochvolt arbeitet. Seien Sie
bei Hochvolt und hohen Temperaturen vorsichtig und beachten Sie immer die
Warnschilder am Fahrzeug.
● Berühren Sie niemals den Wartungsstecker
unter der rechten Seite des Rücksitzes. Der
Wartungsstecker wird nur verwendet, wenn
das Fahrzeug gewartet wird und eine hohe
Spannung anliegt.

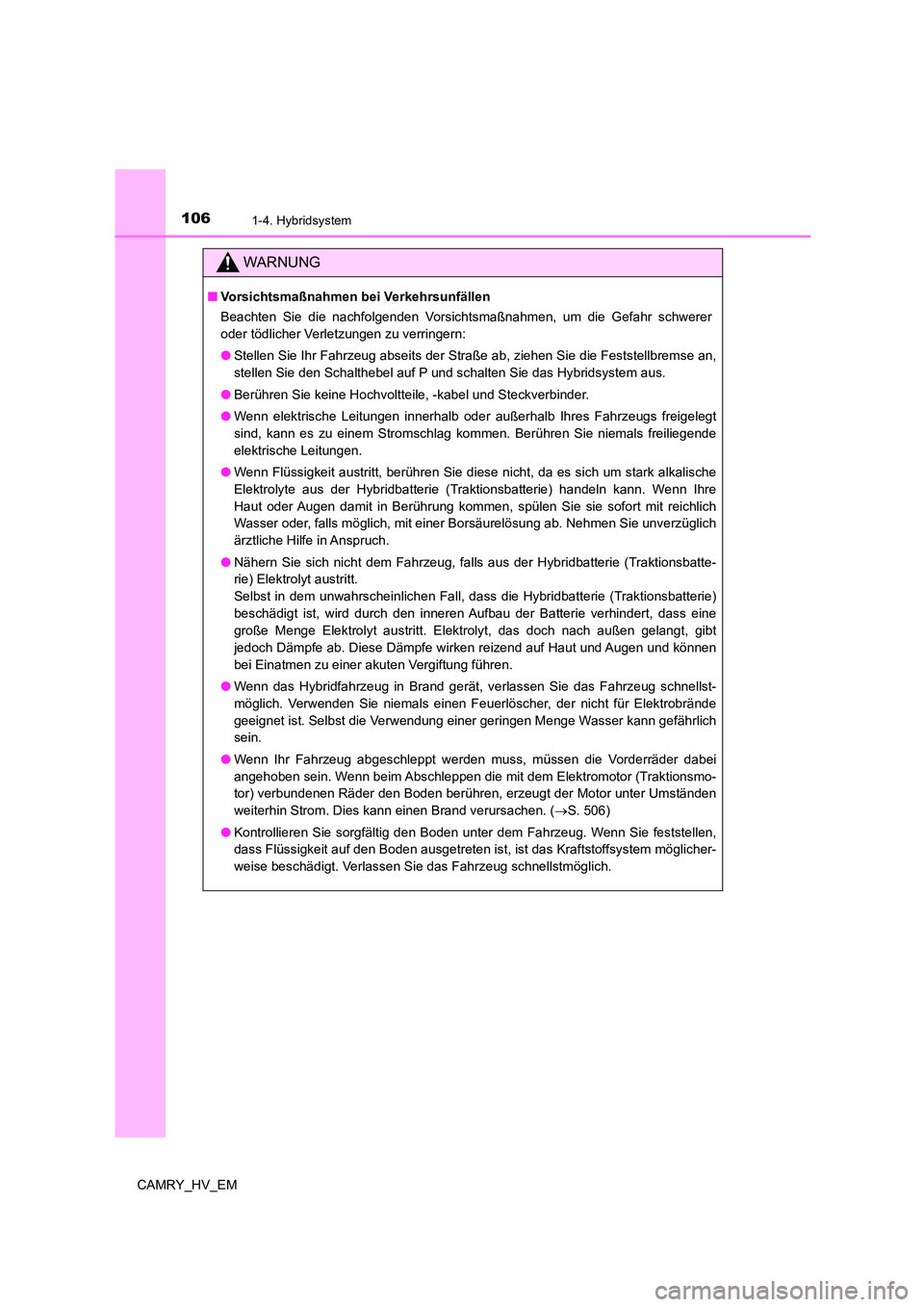

1061-4. Hybridsystem
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen bei Verkehrsunfällen
Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr schwerer
oder tödlicher Verletzungen zu verringern:
● Stellen Sie Ihr Fahrzeug abseits der Straße ab, ziehen Sie die Feststellbremse an,
stellen Sie den Schalthebel auf P un d schalten Sie das Hybridsystem aus.
● Berühren Sie keine Hochvoltteile, -kabel und Steckverbinder.
● Wenn elektrische Leitungen innerhalb oder außerhalb Ihres Fahrzeugs freigelegt
sind, kann es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende
elektrische Leitungen.
● Wenn Flüssigkeit austritt, berühren Sie diese nicht, da es sich um stark alkalische
Elektrolyte aus der Hybridbatterie (Traktionsbatterie) handeln kann. Wenn Ihre
Haut oder Augen damit in Berührung kommen, spülen Sie sie sofort mit reichlich
Wasser oder, falls möglich, mit einer Borsäurelösung ab. Nehmen Sie unverzüglich
ärztliche Hilfe in Anspruch.
● Nähern Sie sich nicht dem Fahrzeug, falls aus der Hybridbatterie (Traktionsbatte-
rie) Elektrolyt austritt.
Selbst in dem unwahrscheinlichen Fall, dass die Hybridbatterie (Traktionsbatterie)
beschädigt ist, wird durch den inneren Aufbau der Batterie verhindert, dass eine
große Menge Elektrolyt austritt. Elektrolyt, das doch nach außen gelangt, gibt
jedoch Dämpfe ab. Diese Dämpfe wirken reizend auf Haut und Augen und können
bei Einatmen zu einer akuten Vergiftung führen.
● Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie das Fahrzeug schnellst-
möglich. Verwenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände
geeignet ist. Selbst die Verwendung einer geringen Menge Wasser kann gefährlich
sein.
● Wenn Ihr Fahrzeug abgeschleppt werden muss, müssen die Vorderräder dabei
angehoben sein. Wenn beim Abschleppen die mit dem Elektromotor (Traktionsmo-
tor) verbundenen Räder den Boden berühren, erzeugt der Motor unter Umständen
weiterhin Strom. Dies kann einen Brand verursachen. ( S. 506)
● Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Sie feststellen,
dass Flüssigkeit auf den Boden ausgetreten ist, ist das Kraftstoffsystem möglicher-
weise beschädigt. Verlassen Sie das Fahrzeug schnellstmöglich.

1071-4. Hybridsystem
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
■Hybridbatterie (Traktionsbatterie)
● Verkaufen, verleihen oder verändern Sie die Hybridbatterie niemals. Um Unfälle zu
vermeiden, werden Hybridbatterien, die aus einem zu entsorgenden Fahrzeug
stammen, von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt gesammelt. Entsorgen Sie die Batterie
nicht selbst.
Wenn die Batterie nicht vorschriftsmäßig gesammelt wird, kann Folgendes eintre-
ten und zum Tod oder zu schweren Verletzungen führen:
• Die Hybridbatterie könnte illegal entsorgt oder weggeworfen werden, was
umweltschädlich ist, und jemand könnte ein Hochvoltteil berühren, was zu
einem Stromschlag führen kann.
• Die Hybridbatterie ist ausschließlich für den Gebrauch in Ihrem Hybridfahrzeug
vorgesehen. Wenn die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder auf irgendeine Weise verändert wird, können Unfälle wie ein Stromschlag,
Hitzeentwicklung, Rauchentwicklung, eine Explosion und Elektrolyt-Ausfluss
eintreten.
Wenn Sie Ihr Fahrzeug weiterverkaufen oder verleihen, ist die Gefahr eines
Unfalls extrem hoch, da die Person, die das Fahrzeug erhält, diese Gefahren
möglicherweise nicht kennt.
● Wenn Ihr Fahrzeug verschrottet wird, ohne dass die Hybridbatterie vorher entfernt
wurde, besteht die Gefahr eines schweren Stromschlags, wenn Hochvoltteile, -
kabel und deren Steckverbinder berührt we rden. Muss Ihr Fahrzeug verschrottet
werden, muss die Hybridbatterie von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ander en verlässlichen Werkstatt entsorgt wer-
den. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird, kann sie einen
Stromschlag hervorrufen, der zum Tod oder zu schweren Verletzungen führen
kann.

1081-4. Hybridsystem
CAMRY_HV_EM
HINWEIS
■Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
● Achten Sie darauf, dass Lufteinlassöffnung nicht durch Gegenstände, wie z. B.
Sitzbezüge, Kunststoffabdeckungen oder Gepäck blockiert wird. Die Hybridbatterie
(Traktionsbatterie) kann überhitzen und beschädigt werden.
● Wenn sich in der Lufteinlassöffnung Staub usw. angesammelt hat, reinigen Sie
diese mit einem Staubsauger, um eine Verstopfung der Luftöffnung zu verhindern.
● Lassen Sie weder Wasser noch Fremdmaterialien in die Lufteinlassöffnung eindrin-
gen, da dies zu einem Kurzschluss und einer Beschädigung der Hybridbatterie
(Traktionsbatterie) führen kann.
● Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspender-
flaschen, im Fahrzeug. Wenn Wasser über der Hybridbatterie (Traktionsbatterie)
verschüttet wird, kann die Batterie beschädigt werden. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
● Ein Filter ist an der Lufteinlassöffnung eingebaut. Wenn der Filter selbst nach der
Reinigung der Lufteinlassöffnung auffällig schmutzig ist, wird empfohlen, den Filter
zu reinigen oder auszutauschen. Für Reinigung des Filters siehe S. 481.

109
1
Sicherheitsinformationen
CAMRY_HV_EM
1-5. Diebstahlwarnanlage
Die Anzeigeleuchte blinkt nach dem
Abschalten der Starttaste, um anzu-
zeigen, dass das System in Betrieb
ist.
Die Anzeigeleuchte hört auf zu blin-
ken, nachdem die Starttaste in den
Modus ACCESSORY oder ON
gestellt wurde, um anzuzeigen, dass
das System deaktiviert wurde.
■ Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■ Mögliche Ursachen für Funktionsstörungen des Systems
● Wenn der Griff des Schlüssels einen Gegenstand aus Metall berührt
● Wenn sich der Schlüssel in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber) eines anderen Fahrzeugs mit Sicherheitssystem befindet oder einen
solchen berührt
Wegfahrsperre
Die Fahrzeugschlüssel enthalten ein gebaute Signalgeber, die das
Anlassen des Hybridsystems verhinde rn, falls ein Schlüssel nicht
zuvor im Bordcomputer des Fa hrzeugs registriert wurde.
Lassen Sie die Schlüssel niemals im Fahrzeug, wenn Sie das Fahrzeug
verlassen.
Dieses System wurde zur Verhinde rung von Fahrzeugdiebstählen ent-
wickelt, bietet jedoch keine absolute Sicherheit vor allen Fahrzeugdieb-
stählen.
HINWEIS
■ Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Das System weder verändern noch ausbauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

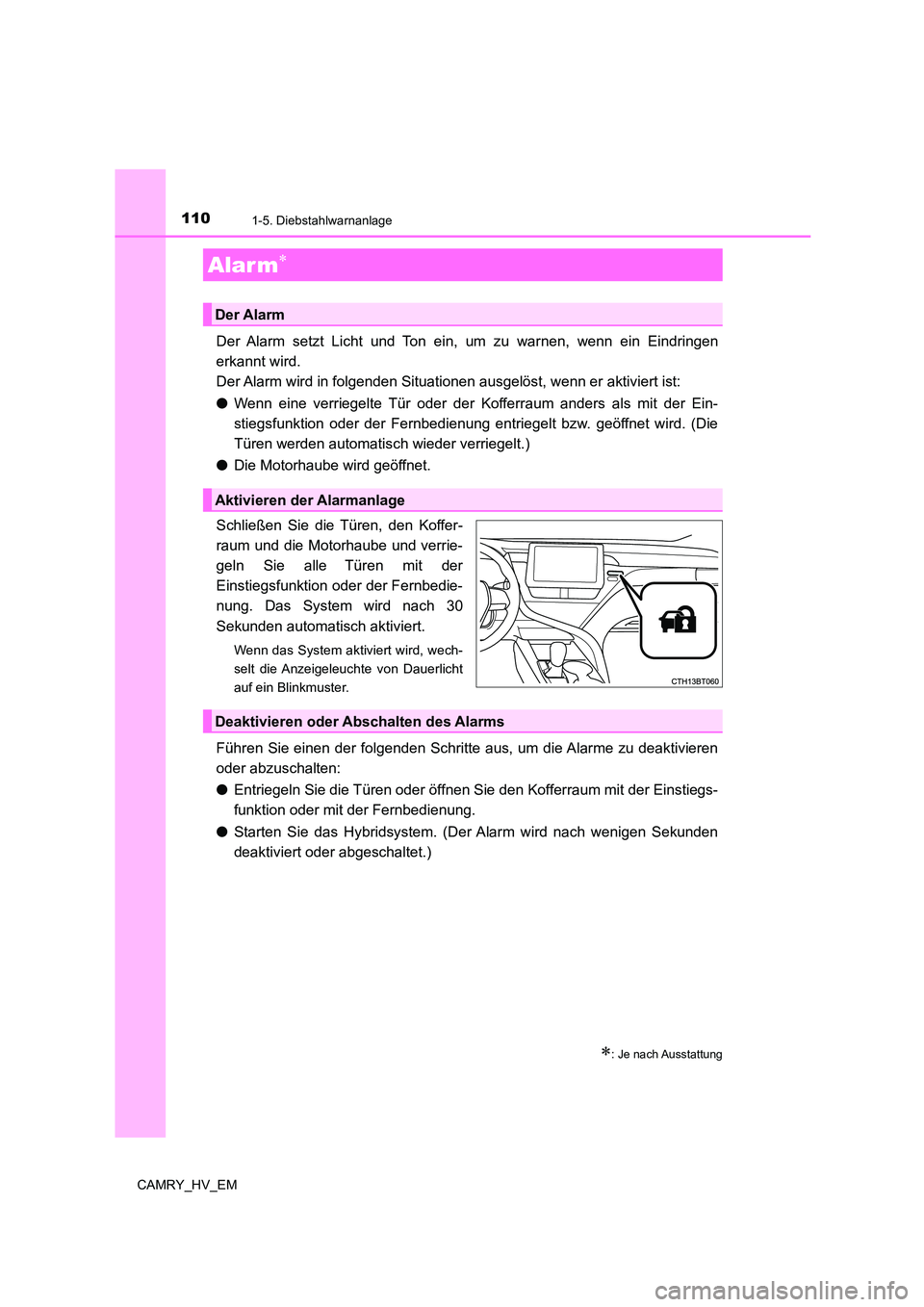

1101-5. Diebstahlwarnanlage
CAMRY_HV_EM
Der Alarm setzt Licht und Ton ein, um zu warnen, wenn ein Eindringen
erkannt wird.
Der Alarm wird in folgenden Situationen ausgelöst, wenn er aktiviert ist:
● Wenn eine verriegelte Tür oder der Kofferraum anders als mit der Ein-
stiegsfunktion oder der Fernbedienung entriegelt bzw. geöffnet wird. (Die
Türen werden automatisch wieder verriegelt.)
● Die Motorhaube wird geöffnet.
Schließen Sie die Türen, den Koffer-
raum und die Motorhaube und verrie-
geln Sie alle Türen mit der
Einstiegsfunktion oder der Fernbedie-
nung. Das System wird nach 30
Sekunden automatisch aktiviert.
Wenn das System aktiviert wird, wech-
selt die Anzeigeleuchte von Dauerlicht
auf ein Blinkmuster.
Führen Sie einen der folgenden Schritte aus, um die Alarme zu deaktivieren
oder abzuschalten:
● Entriegeln Sie die Türen oder öffnen Sie den Kofferraum mit der Einstiegs-
funktion oder mit der Fernbedienung.
● Starten Sie das Hybridsystem. (Der Alarm wird nach wenigen Sekunden
deaktiviert oder abgeschaltet.)
Alar m
: Je nach Ausstattung
Der Alarm
Aktivieren der Alarmanlage
Deaktivieren oder Abschalten des Alarms
