Innenraumausstattung
CAMRY_HV_EM
5-4. Sonstige Ausstattungselemente im Innenraum
Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken Sie
sie aus und schwenken Sie sie zur
Seite.
Schieben Sie die Abdeckung zum
Öffnen.
Die Leuchte wird eingeschaltet, wenn
die Abdeckung geöffnet wird.
Wenn die Schminkspiegelleuchten 20 Minuten eingeschaltet bleiben, während das
Hybridsystem ausgeschaltet ist, schalten sich die Leuchten automatisch aus.
Sonstige Ausstattungselemente im Innenraum
Sonnenblenden
1
2
Schminkspiegel

4165-4. Sonstige Ausstattungselemente im Innenraum
CAMRY_HV_EM

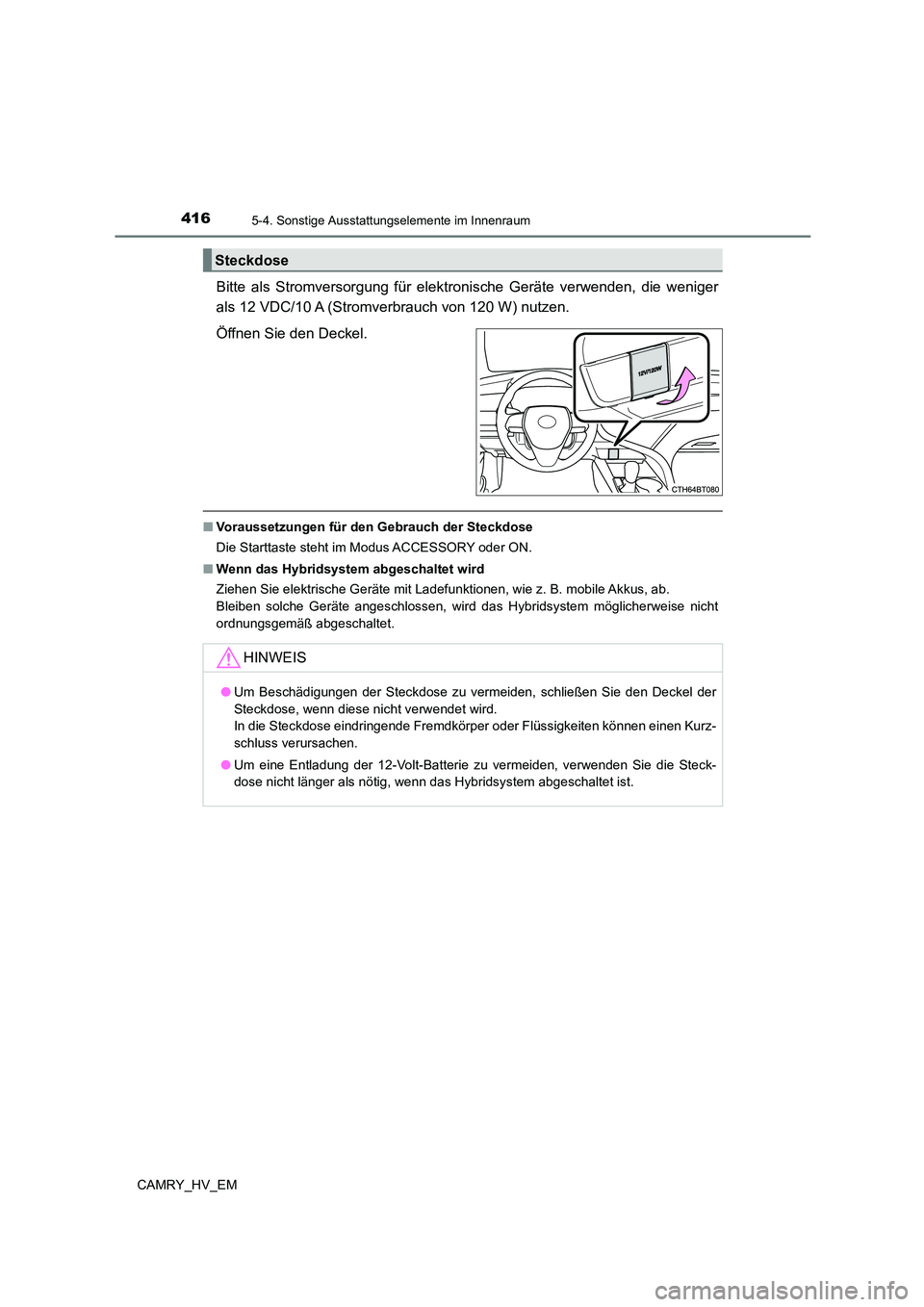

Bitte als Stromversorgung für elektronische Geräte verwenden, die weniger
als 12 VDC/10 A (Stromverbrauch von 120 W) nutzen.
Öffnen Sie den Deckel.
■ Voraussetzungen für den Gebrauch der Steckdose
Die Starttaste steht im Modus ACCESSORY oder ON.
■ Wenn das Hybridsystem abgeschaltet wird
Ziehen Sie elektrische Geräte mit Ladefunktionen, wie z. B. mobile Akkus, ab.
Bleiben solche Geräte angeschlossen, wird das Hybridsystem möglicherweise nicht
ordnungsgemäß abgeschaltet.
Steckdose
HINWEIS
● Um Beschädigungen der Steckdose zu vermeiden, schließen Sie den Deckel der
Steckdose, wenn diese nicht verwendet wird.
In die Steckdose eindringende Fremdkörper oder Flüssigkeiten können einen Kurz-
schluss verursachen.
● Um eine Entladung der 12-Volt-Batterie zu vermeiden, verwenden Sie die Steck-
dose nicht länger als nötig, wenn das Hybridsystem abgeschaltet ist.

4175-4. Sonstige Ausstattungselemente im Innenraum
5
Innenraumausstattung
CAMRY_HV_EM
Die USB-Ladeanschlüsse werden verwendet, um externe Geräte mit 3,0 A
Strom bei 5 V zu versorgen (Stromverbrauch von 15,75 W).
Die USB-Ladeanschlüsse sind ausschließlich zum Aufladen vorgesehen. Sie
sind nicht für Datenübertragung oder andere Zwecke ausgelegt.
Abhängig vom externen Gerät ist das Aufladen eventuell nicht möglich.
Schlagen Sie vor der Verwendung eines USB-Ladeanschlusses in der
Betriebsanleitung nach, die dem Gerät beigelegt ist.
■Verwendung der USB-Ladeanschlüsse
Öffnen Sie den Deckel.
■ Bedingungen für die Funktionsbereitschaft der USB-Ladeanschlüsse
Die Starttaste steht im Modus ACCESSORY oder ON.
■Situationen, in welchen die USB-Ladeanschlüsse möglicherweise nicht ord-
nungsgemäß funktionieren
● Wenn ein Gerät angeschlossen wird, das mehr als 3,0 A bei 5 V (Stromverbrauch
von 15,75 W) verbraucht.
● Wenn ein Gerät angeschlossen wird, das darauf ausgelegt ist, mit PCs zu kommuni-
zieren, z. B. ein USB-Speichergerät
● Wenn ein angeschlossenes externes Gerät ausgeschaltet wurde (abhängig vom
Gerät)
● Wenn die Temperatur im Fahrzeug hoch ist, wie z. B. nach dem Parken des Fahr-
zeugs in der Sonne
■ Über angeschlossene externe Geräte
Abhängig vom externen Gerät kann das Aufladen gelegentlich unterbrochen
und dann fortgeführt werden. Dies ist keine Funktionsstörung.
USB-Ladeanschlüsse

4185-4. Sonstige Ausstattungselemente im Innenraum
CAMRY_HV_EM

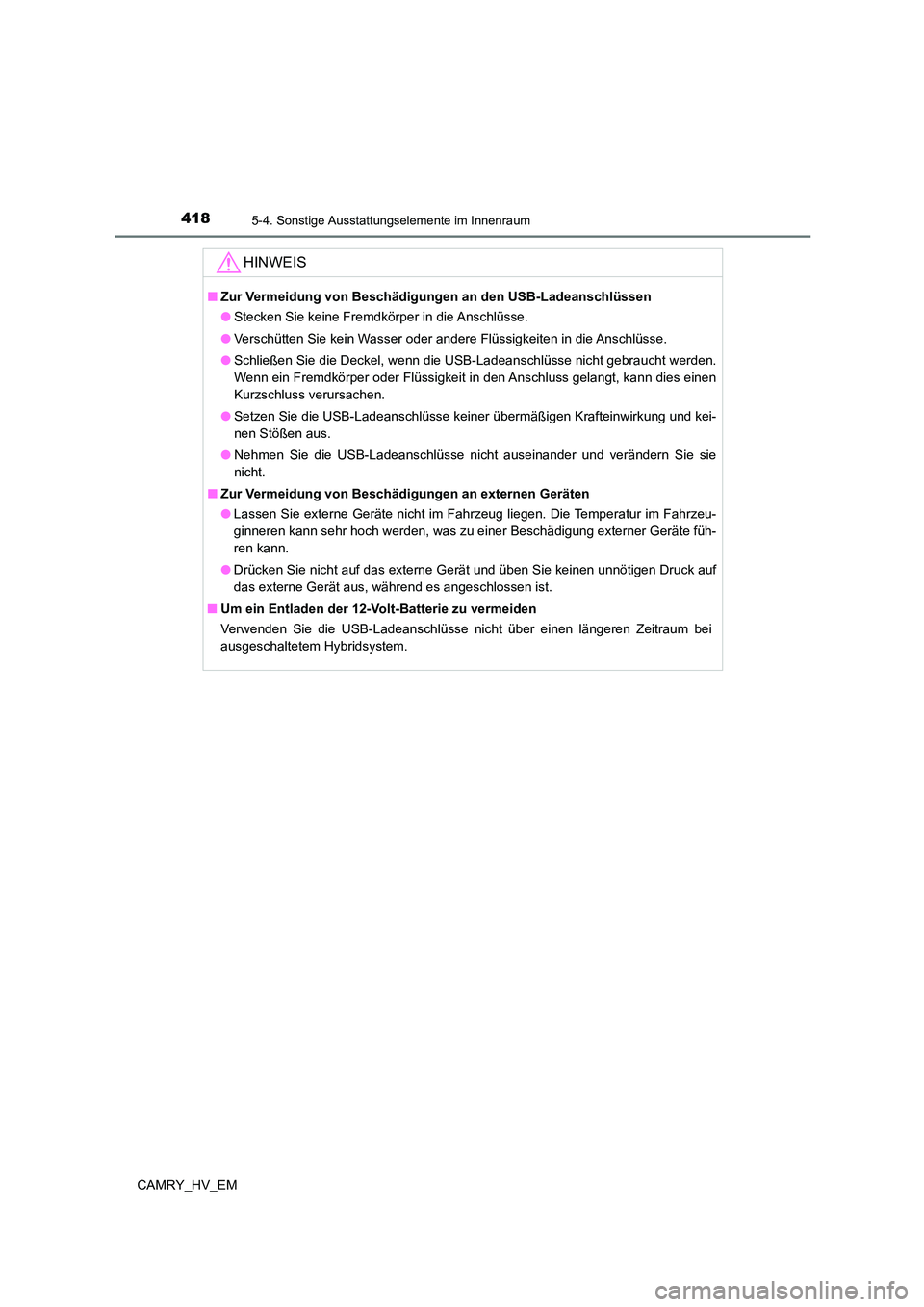

HINWEIS
■Zur Vermeidung von Beschädigungen an den USB-Ladeanschlüssen
● Stecken Sie keine Fremdkörper in die Anschlüsse.
● Verschütten Sie kein Wasser oder andere Flüssigkeiten in die Anschlüsse.
● Schließen Sie die Deckel, wenn die USB-Ladeanschlüsse nicht gebraucht werden.
Wenn ein Fremdkörper oder Flüssigkeit in den Anschluss gelangt, kann dies einen
Kurzschluss verursachen.
● Setzen Sie die USB-Ladeanschlüsse keiner übermäßigen Krafteinwirkung und kei-
nen Stößen aus.
● Nehmen Sie die USB-Ladeanschlüsse nicht auseinander und verändern Sie sie
nicht.
■ Zur Vermeidung von Beschädigungen an externen Geräten
● Lassen Sie externe Geräte nicht im Fahrzeug liegen. Die Temperatur im Fahrzeu-
ginneren kann sehr hoch werden, was zu einer Beschädigung externer Geräte füh-
ren kann.
● Drücken Sie nicht auf das externe Gerät und üben Sie keinen unnötigen Druck auf
das externe Gerät aus, während es angeschlossen ist.
■ Um ein Entladen der 12-Volt-Batterie zu vermeiden
Verwenden Sie die USB-Ladeanschlüsse nicht über einen längeren Zeitraum bei
ausgeschaltetem Hybridsystem.

4195-4. Sonstige Ausstattungselemente im Innenraum
5
Innenraumausstattung
CAMRY_HV_EM

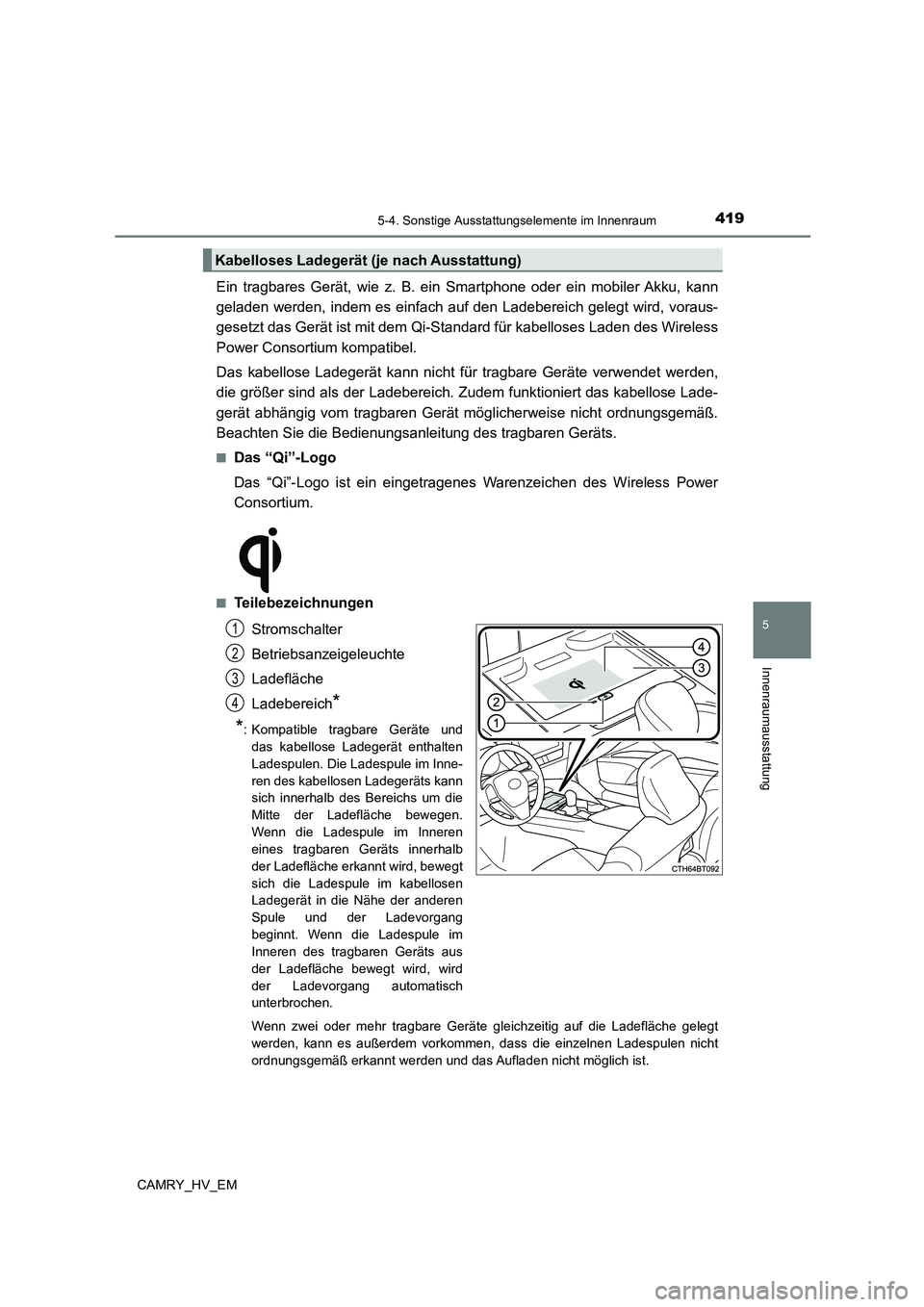

Ein tragbares Gerät, wie z. B. ein Smartphone oder ein mobiler Akku, kann
geladen werden, indem es einfach auf den Ladebereich gelegt wird, voraus-
gesetzt das Gerät ist mit dem Qi-Standard für kabelloses Laden des Wireless
Power Consortium kompatibel.
Das kabellose Ladegerät kann nicht für tragbare Geräte verwendet werden,
die größer sind als der Ladebereich. Zudem funktioniert das kabellose Lade-
gerät abhängig vom tragbaren Gerät möglicherweise nicht ordnungsgemäß.
Beachten Sie die Bedienungsanleitung des tragbaren Geräts.
■Das “Qi”-Logo
Das “Qi”-Logo ist ein eingetragenes Warenzeichen des Wireless Power
Consortium.
■Teilebezeichnungen
Stromschalter
Betriebsanzeigeleuchte
Ladefläche
Ladebereich*
*: Kompatible tragbare Geräte und
das kabellose Ladegerät enthalten
Ladespulen. Die Ladespule im Inne-
ren des kabellosen Ladegeräts kann
sich innerhalb des Bereichs um die
Mitte der Ladefläche bewegen.
Wenn die Ladespule im Inneren
eines tragbaren Geräts innerhalb
der Ladefläche erkannt wird, bewegt
sich die Ladespule im kabellosen
Ladegerät in die Nähe der anderen
Spule und der Ladevorgang
beginnt. Wenn die Ladespule im
Inneren des tragbaren Geräts aus
der Ladefläche bewegt wird, wird
der Ladevorgang automatisch
unterbrochen.
Wenn zwei oder mehr tragbare Geräte gleichzeitig auf die Ladefläche gelegt
werden, kann es außerdem vorkommen, dass die einzelnen Ladespulen nicht
ordnungsgemäß erkannt werden und das Aufladen nicht möglich ist.
Kabelloses Ladegerät (je nach Ausstattung)
1
2
3
4

4205-4. Sonstige Ausstattungselemente im Innenraum
CAMRY_HV_EM

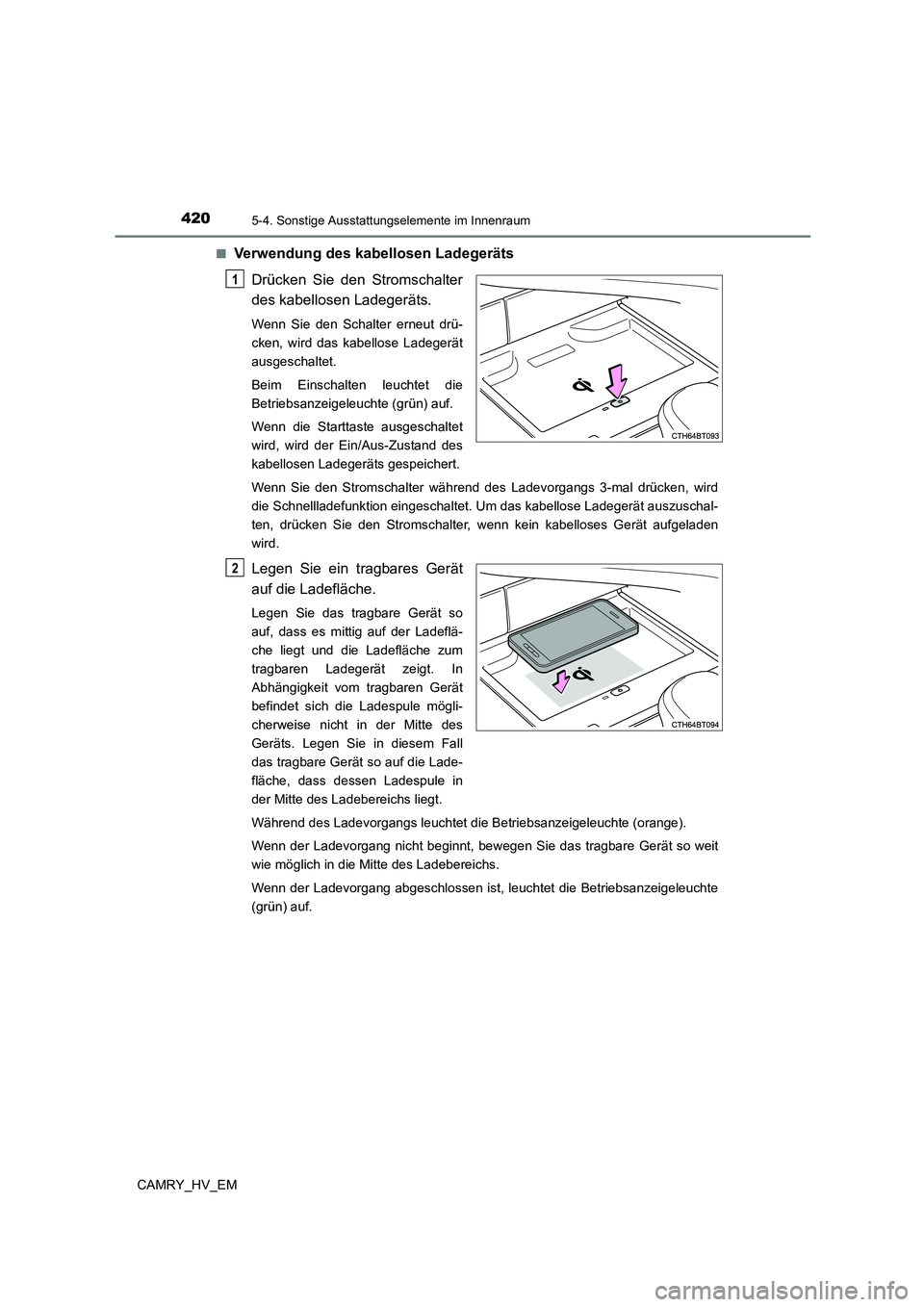

■Verwendung des kabellosen Ladegeräts
Drücken Sie den Stromschalter
des kabellosen Ladegeräts.
Wenn Sie den Schalter erneut drü-
cken, wird das kabellose Ladegerät
ausgeschaltet.
Beim Einschalten leuchtet die
Betriebsanzeigeleuchte (grün) auf.
Wenn die Starttaste ausgeschaltet
wird, wird der Ein/Aus-Zustand des
kabellosen Ladegeräts gespeichert.
Wenn Sie den Stromschalter während des Ladevorgangs 3-mal drücken, wird
die Schnellladefunktion eingeschaltet. Um das kabellose Ladegerät auszuschal-
ten, drücken Sie den Stromschalter, wenn kein kabelloses Gerät aufgeladen
wird.
Legen Sie ein tragbares Gerät
auf die Ladefläche.
Legen Sie das tragbare Gerät so
auf, dass es mittig auf der Ladeflä-
che liegt und die Ladefläche zum
tragbaren Ladegerät zeigt. In
Abhängigkeit vom tragbaren Gerät
befindet sich die Ladespule mögli-
cherweise nicht in der Mitte des
Geräts. Legen Sie in diesem Fall
das tragbare Gerät so auf die Lade-
fläche, dass dessen Ladespule in
der Mitte des Ladebereichs liegt.
Während des Ladevorgangs leuchtet die Betriebsanzeigeleuchte (orange).
Wenn der Ladevorgang nicht beginnt, bewegen Sie das tragbare Gerät so weit
wie möglich in die Mitte des Ladebereichs.
Wenn der Ladevorgang abgeschlossen ist, leuchtet die Betriebsanzeigeleuchte
(grün) auf.
1
2

4215-4. Sonstige Ausstattungselemente im Innenraum
5
Innenraumausstattung
CAMRY_HV_EM

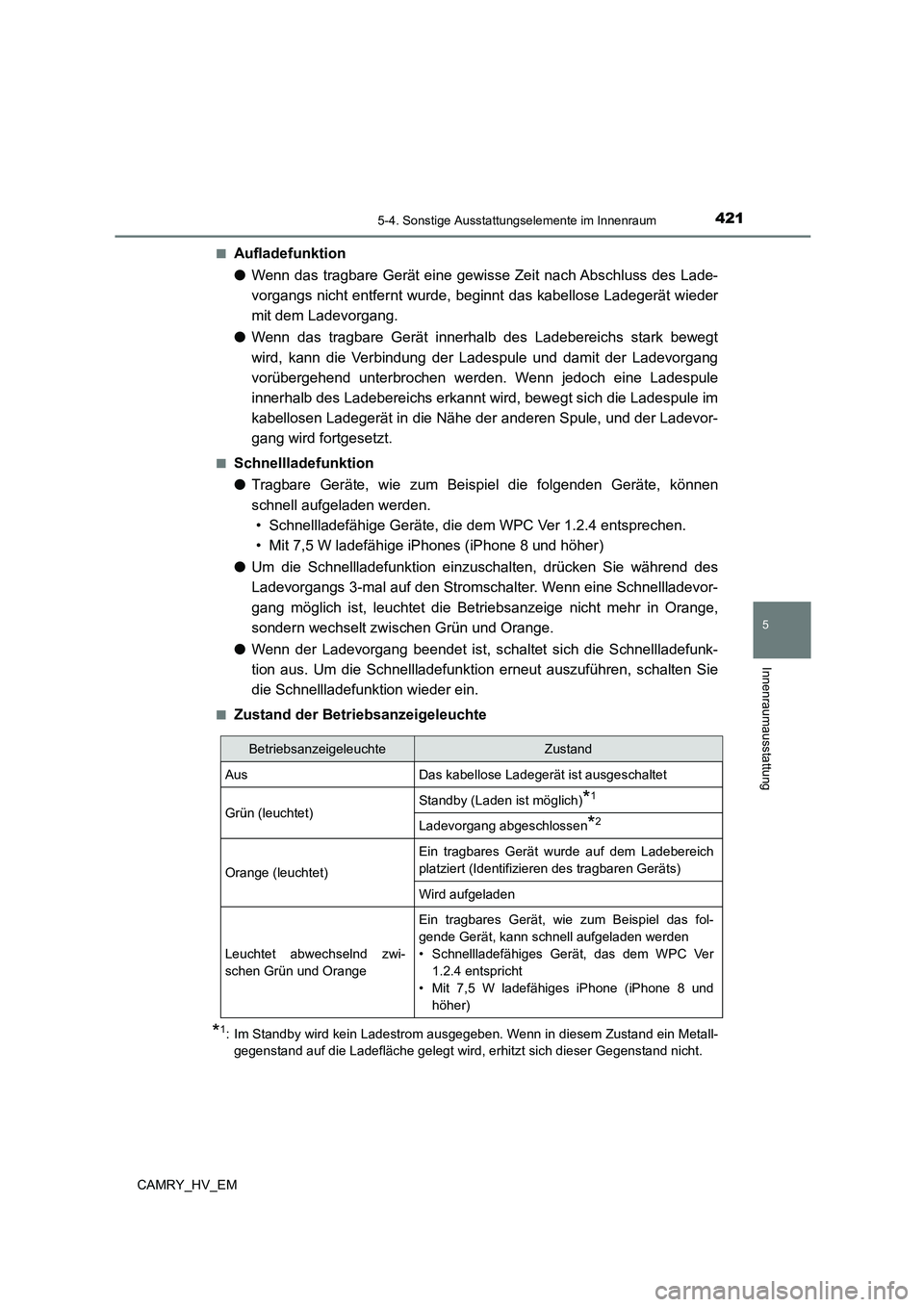

■Aufladefunktion
● Wenn das tragbare Gerät eine gewisse Zeit nach Abschluss des Lade-
vorgangs nicht entfernt wurde, beginnt das kabellose Ladegerät wieder
mit dem Ladevorgang.
● Wenn das tragbare Gerät innerhalb des Ladebereichs stark bewegt
wird, kann die Verbindung der Ladespule und damit der Ladevorgang
vorübergehend unterbrochen werden. Wenn jedoch eine Ladespule
innerhalb des Ladebereichs erkannt wird, bewegt sich die Ladespule im
kabellosen Ladegerät in die Nähe der anderen Spule, und der Ladevor-
gang wird fortgesetzt.
■Schnellladefunktion
● Tragbare Geräte, wie zum Beispiel die folgenden Geräte, können
schnell aufgeladen werden.
• Schnellladefähige Geräte, die dem WPC Ver 1.2.4 entsprechen.
• Mit 7,5 W ladefähige iPhones (iPhone 8 und höher)
● Um die Schnellladefunktion einzuschalten, drücken Sie während des
Ladevorgangs 3-mal auf den Stromschalter. Wenn eine Schnellladevor-
gang möglich ist, leuchtet die Betriebsanzeige nicht mehr in Orange,
sondern wechselt zwischen Grün und Orange.
● Wenn der Ladevorgang beendet ist, schaltet sich die Schnellladefunk-
tion aus. Um die Schnellladefunktion erneut auszuführen, schalten Sie
die Schnellladefunktion wieder ein.
■Zustand der Betriebsanzeigeleuchte
*1: Im Standby wird kein Ladestrom ausgegeben. Wenn in diesem Zustand ein Metall-
gegenstand auf die Ladefläche gelegt wird, erhitzt sich dieser Gegenstand nicht.
BetriebsanzeigeleuchteZustand
AusDas kabellose Ladegerät ist ausgeschaltet
Grün (leuchtet)Standby (Laden ist möglich)*1
Ladevorgang abgeschlossen*2
Orange (leuchtet)
Ein tragbares Gerät wurde auf dem Ladebereich
platziert (Identifizieren des tragbaren Geräts)
Wird aufgeladen
Leuchtet abwechselnd zwi-
schen Grün und Orange
Ein tragbares Gerät, wie zum Beispiel das fol-
gende Gerät, kann schnell aufgeladen werden
• Schnellladefähiges Gerät, das dem WPC Ver
1.2.4 entspricht
• Mit 7,5 W ladefähiges iPhone (iPhone 8 und
höher)

4225-4. Sonstige Ausstattungselemente im Innenraum
CAMRY_HV_EM

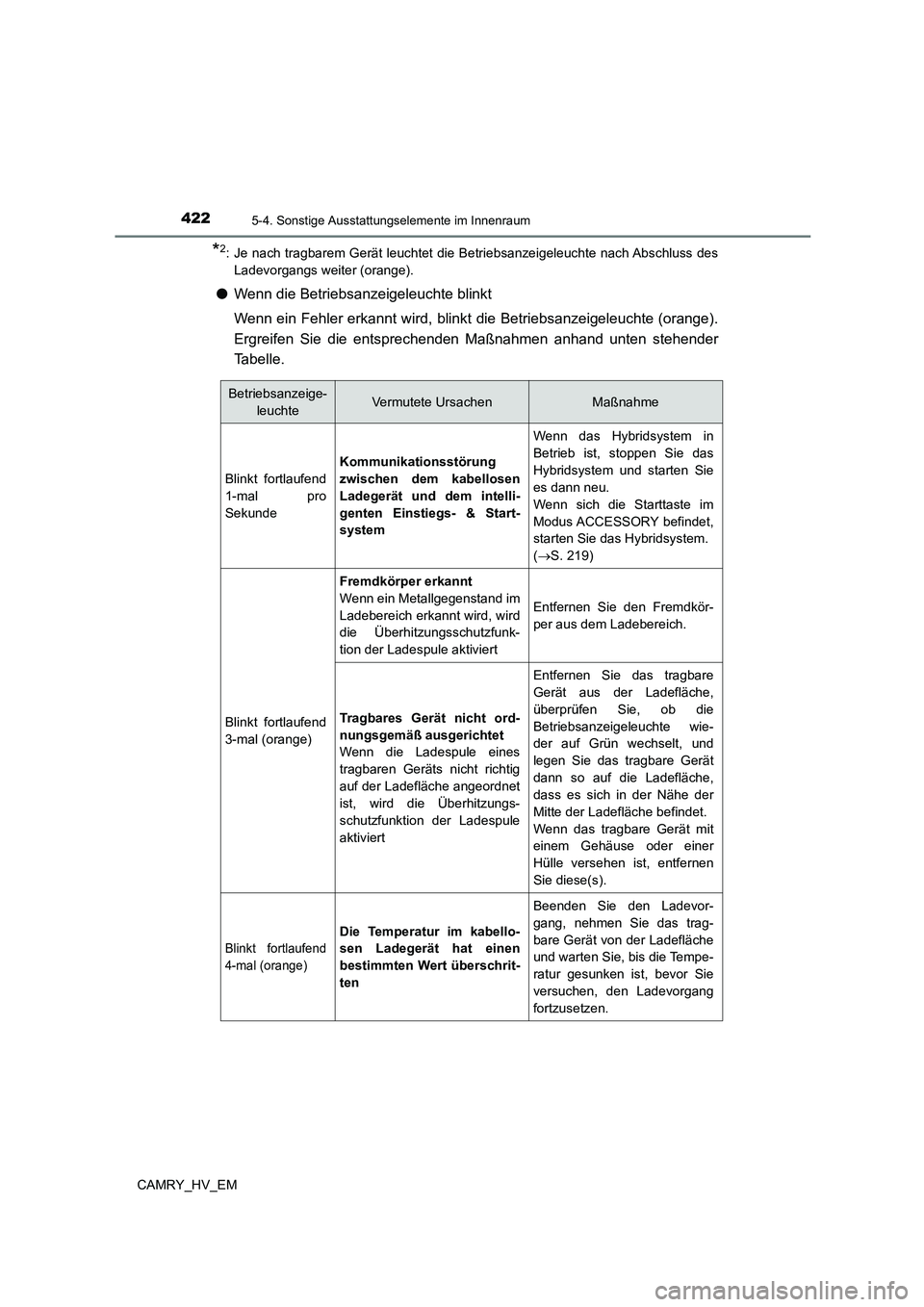

*2: Je nach tragbarem Gerät leuchtet die Betriebsanzeigeleuchte nach Abschluss des
Ladevorgangs weiter (orange).
● Wenn die Betriebsanzeigeleuchte blinkt
Wenn ein Fehler erkannt wird, blinkt die Betriebsanzeigeleuchte (orange).
Ergreifen Sie die entsprechenden Maßnahmen anhand unten stehender
Tabelle.
Betriebsanzeige-
leuchteVermutete UrsachenMaßnahme
Blinkt fortlaufend
1-mal pro
Sekunde
Kommunikationsstörung
zwischen dem kabellosen
Ladegerät und dem intelli-
genten Einstiegs- & Start-
system
Wenn das Hybridsystem in
Betrieb ist, stoppen Sie das
Hybridsystem und starten Sie
es dann neu.
Wenn sich die Starttaste im
Modus ACCESSORY befindet,
starten Sie das Hybridsystem.
( S. 219)
Blinkt fortlaufend
3-mal (orange)
Fremdkörper erkannt
Wenn ein Metallgegenstand im
Ladebereich erkannt wird, wird
die Überhitzungsschutzfunk-
tion der Ladespule aktiviert
Entfernen Sie den Fremdkör-
per aus dem Ladebereich.
Tragbares Gerät nicht ord-
nungsgemäß ausgerichtet
Wenn die Ladespule eines
tragbaren Geräts nicht richtig
auf der Ladefläche angeordnet
ist, wird die Überhitzungs-
schutzfunktion der Ladespule
aktiviert
Entfernen Sie das tragbare
Gerät aus der Ladefläche,
überprüfen Sie, ob die
Betriebsanzeigeleuchte wie-
der auf Grün wechselt, und
legen Sie das tragbare Gerät
dann so auf die Ladefläche,
dass es sich in der Nähe der
Mitte der Ladefläche befindet.
Wenn das tragbare Gerät mit
einem Gehäuse oder einer
Hülle versehen ist, entfernen
Sie diese(s).
Blinkt fortlaufend
4-mal (orange)
Die Temperatur im kabello-
sen Ladegerät hat einen
bestimmten Wert überschrit-
ten
Beenden Sie den Ladevor-
gang, nehmen Sie das trag-
bare Gerät von der Ladefläche
und warten Sie, bis die Tempe-
ratur gesunken ist, bevor Sie
versuchen, den Ladevorgang
fortzusetzen.
