3674-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Ein
Aus
Zeit
Nach unten
Ein
Aus
Zeit
Ein
Aus
Zeit
Nach unten
Nach oben
Gaspedal
Bremspedal
Ausgangsleistung des Hybridsys-
tems
Bremskraft
Beginn der Steuerung
Hohe Kollisionswahrscheinlich-
keit
Extrem hohe Kollisionswahr-
scheinlichkeit
1
2
3
4
5
6
7

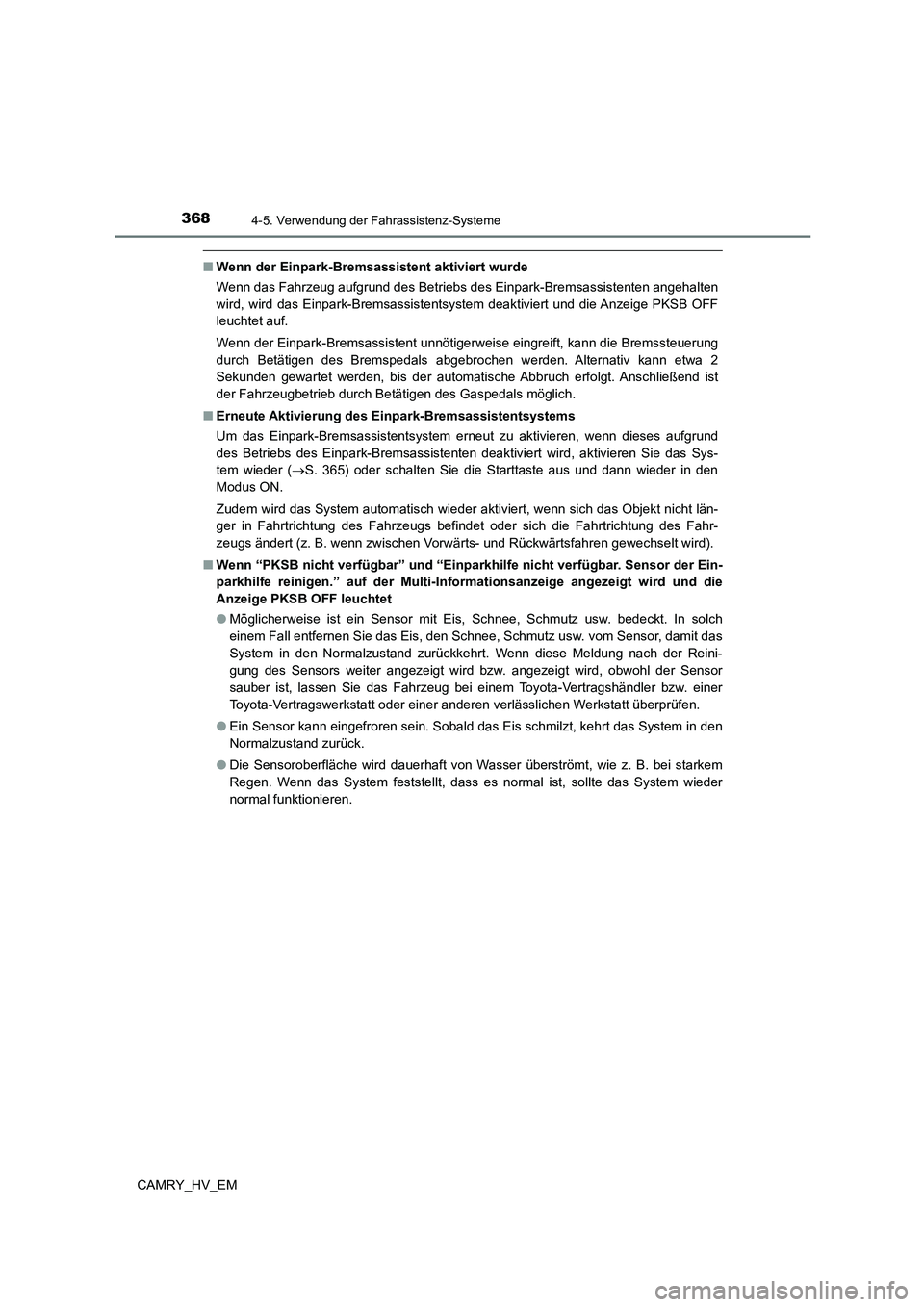

3684-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
■Wenn der Einpark-Bremsassistent aktiviert wurde
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird das Einpark-Bremsassistentsystem deaktiviert und die Anzeige PKSB OFF
leuchtet auf.
Wenn der Einpark-Bremsassist ent unnötigerweise eingreift, kann die Bremssteuerung
durch Betätigen des Bremspedals abgebrochen werden. Alternativ kann etwa 2
Sekunden gewartet werden, bis der automatische Abbruch erfolgt. Anschließend ist
der Fahrzeugbetrieb durch Betätigen des Gaspedals möglich.
■ Erneute Aktivierung des Einpark-Bremsassistentsystems
Um das Einpark-Bremsassistentsystem erneut zu aktivieren, wenn dieses aufgrund
des Betriebs des Einpark-Bremsassistenten deaktiviert wird, aktivieren Sie das Sys-
tem wieder ( S. 365) oder schalten Sie die Starttaste aus und dann wieder in den
Modus ON.
Zudem wird das System automatisch wieder aktiviert, wenn sich das Objekt nicht län-
ger in Fahrtrichtung des Fahrzeugs befinde t oder sich die Fahrtrichtung des Fahr-
zeugs ändert (z. B. wenn zwischen Vorwärts- und Rückwärtsfahren gewechselt wird).
■ Wenn “PKSB nicht verfügbar” und “Einparkhilfe nicht verfügbar. Sensor der Ein-
parkhilfe reinigen.” auf der Multi-Informationsanzeige angezeigt wird und die
Anzeige PKSB OFF leuchtet
● Möglicherweise ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. In solch
einem Fall entfernen Sie das Eis, den Schnee, Schmutz usw. vom Sensor, damit das
System in den Normalzustand zurückkehrt. Wenn diese Meldung nach der Reini-
gung des Sensors weiter angezeigt wird bzw. angezeigt wird, obwohl der Sensor
sauber ist, lassen Sie das Fahrzeug bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ander en verlässlichen Werkstatt überprüfen.
● Ein Sensor kann eingefroren sein. Sobald das Eis schmilzt, kehrt das System in den
Normalzustand zurück.
● Die Sensoroberfläche wird dauerhaft von Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder
normal funktionieren.

3694-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Warnhinweise bezüglich der Verwendung des Systems
Verlassen Sie sich nicht zu sehr auf das System, da dies einen Unfall zur Folge
haben könnte.
Achten Sie beim Fahren immer auf die Sicherheit in der Umgebung des Fahrzeugs.
Je nach Fahrzeugzustand und Straßenbedingungen, Wetter usw. funktioniert das
System eventuell nicht.
Die Erfassungsfähigkeiten von Sensoren und Radaren sind eingeschränkt. Achten
Sie beim Fahren immer auf die Sicherheit in der Umgebung des Fahrzeugs.
● Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsich-
tig, achten Sie dabei auf Ihre Umgebung. Das Einpark-Bremsassistentsystem ist
darauf ausgelegt, Sie zu unterstützen und die Schwere von Kollisionen zu mindern.
Allerdings erfolgt in einigen Situationen möglicherweise kein Betrieb.
● Das Einpark-Bremsassistentsystem ist nicht darauf ausgelegt, das Fahrzeug voll-
ständig anzuhalten. Außerdem müssen Sie, selbst wenn das Fahrzeug durch das
System angehalten wurde, unverzüglich das Bremspedal betätigen, da die Brems-
steuerung nach etwa 2 Sekunden abgebrochen wird.
● Es ist äußerst gefährlich, den Betrieb des Systems zu prüfen, indem Sie das Fahr-
zeug absichtlich in die Richtung einer Wand usw. fahren. Versuchen Sie unter gar
keinen Umständen solche Aktionen durchzuführen.
■ Wann der Einpark-Bremsassistent deaktiviert werden sollte
Deaktivieren Sie den Einpark-Bremsassistenten in folgenden Situationen, da das
System eingreifen könnte, obwohl keine Kollisionswahrscheinlichkeit besteht.
● Bei der Überprüfung des Fahrzeugs mit einem Rollenprüfstand, Fahrleistungsprüf-
stand oder Laufrollen
● Wenn das Fahrzeug auf ein Boot, einen Lastwagen oder ein anderes Transportmit-
tel geladen wird
● Wenn die Aufhängung verändert wurde oder Reifen einer anderen als der vorgege-
benen Größe angebracht sind
● Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
● Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoßstangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
● Bei der Verwendung von automatischen Autowaschanlagengeräten
● Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise nach
einem Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug sportlich oder im Gelände gefahren wird
● Wenn die Reifen nicht den richtigen Luftdruck aufweisen
● Wenn die Reifen stark abgenutzt sind
● Wenn Schneeketten oder ein Notrad verwendet werden

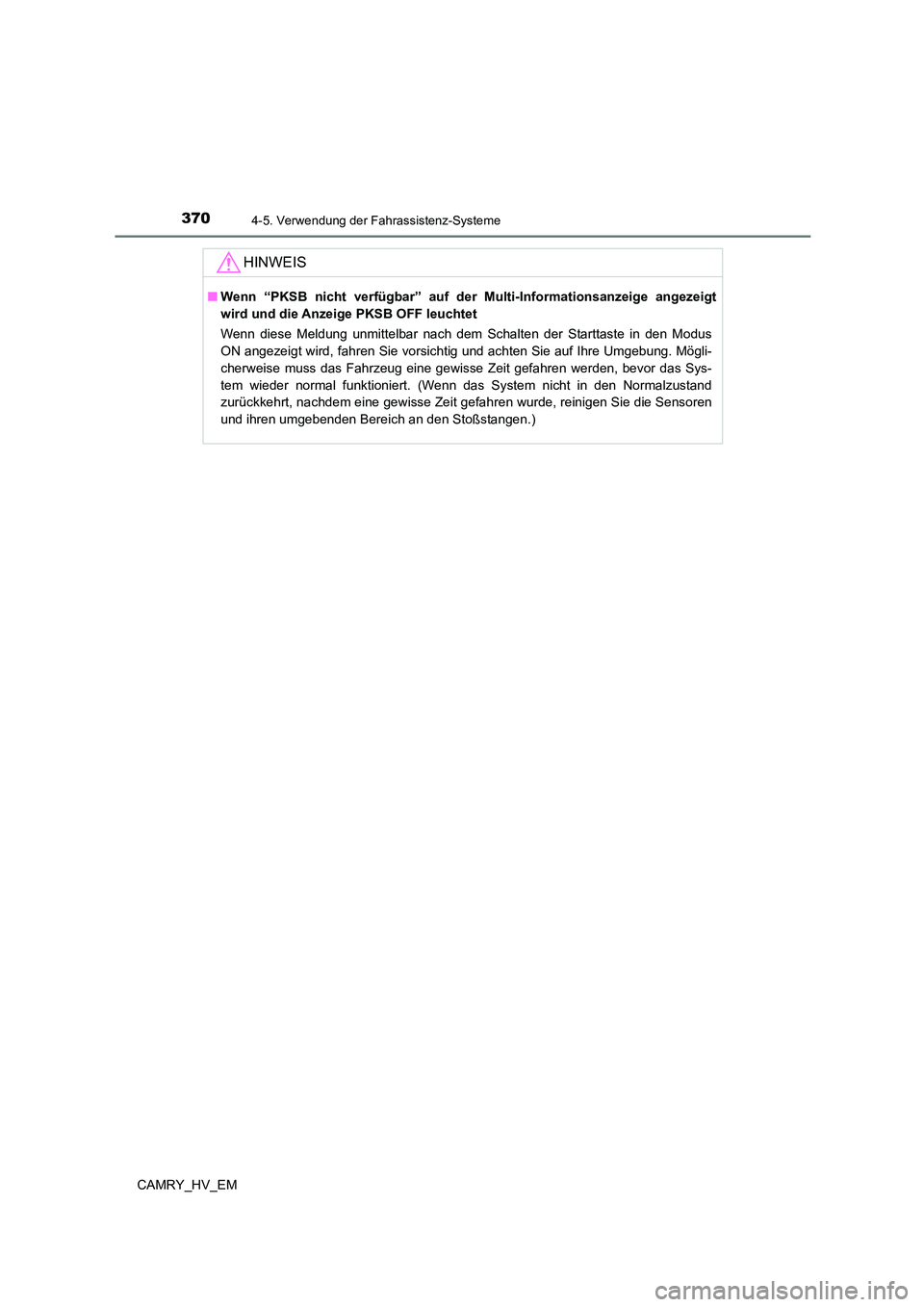

3704-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
HINWEIS
■Wenn “PKSB nicht verfügbar” auf der Multi-Informationsanzeige angezeigt
wird und die Anzeige PKSB OFF leuchtet
Wenn diese Meldung unmittelbar nach dem Schalten der Starttaste in den Modus
ON angezeigt wird, fahren Sie vorsichtig und achten Sie auf Ihre Umgebung. Mögli-
cherweise muss das Fahrzeug eine gewisse Zeit gefahren werden, bevor das Sys-
tem wieder normal funktioniert. (Wenn das System nicht in den Normalzustand
zurückkehrt, nachdem eine gewisse Zeit gefahren wurde, reinigen Sie die Sensoren
und ihren umgebenden Bereich an den Stoßstangen.)

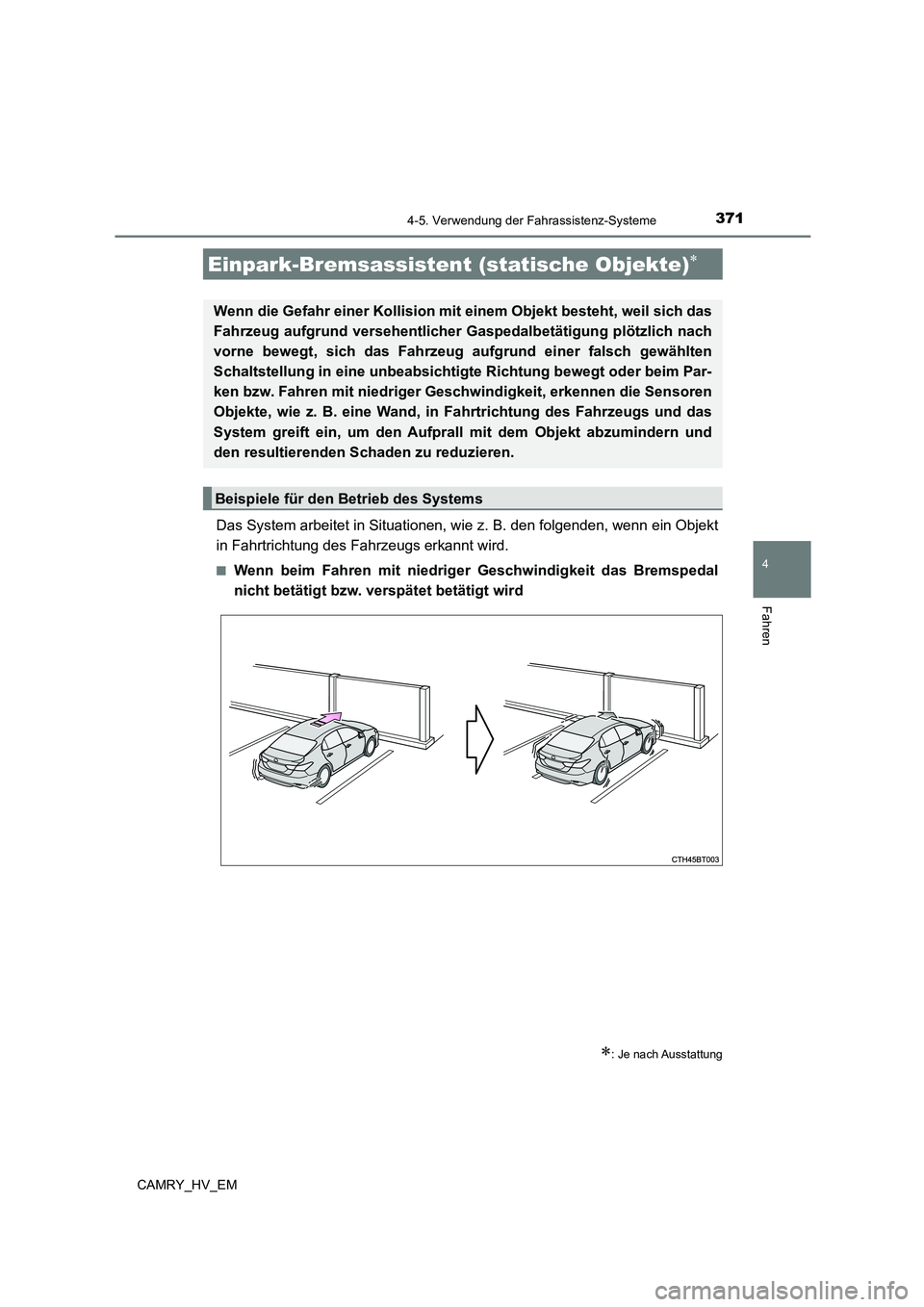

3714-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Das System arbeitet in Situationen, wie z. B. den folgenden, wenn ein Objekt
in Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn beim Fahren mit niedrige r Geschwindigkeit das Bremspedal
nicht betätigt bzw. verspätet betätigt wird
Einpark-Bremsassistent (statische Objekte)
: Je nach Ausstattung
Wenn die Gefahr einer Kollision mit einem Objekt besteht, weil sich das
Fahrzeug aufgrund verseh entlicher Gaspedalbetätigung plötzlich nach
vorne bewegt, sich das Fahrzeug au fgrund einer falsch gewählten
Schaltstellung in eine unb eabsichtigte Richtung bewegt oder beim Par-
ken bzw. Fahren mit niedriger G eschwindigkeit, erkennen die Sensoren
Objekte, wie z. B. eine Wand, in Fa hrtrichtung des Fahrzeugs und das
System greift ein, um den Aufpr all mit dem Objekt abzumindern und
den resultierenden Scha den zu reduzieren.
Beispiele für den Betrieb des Systems

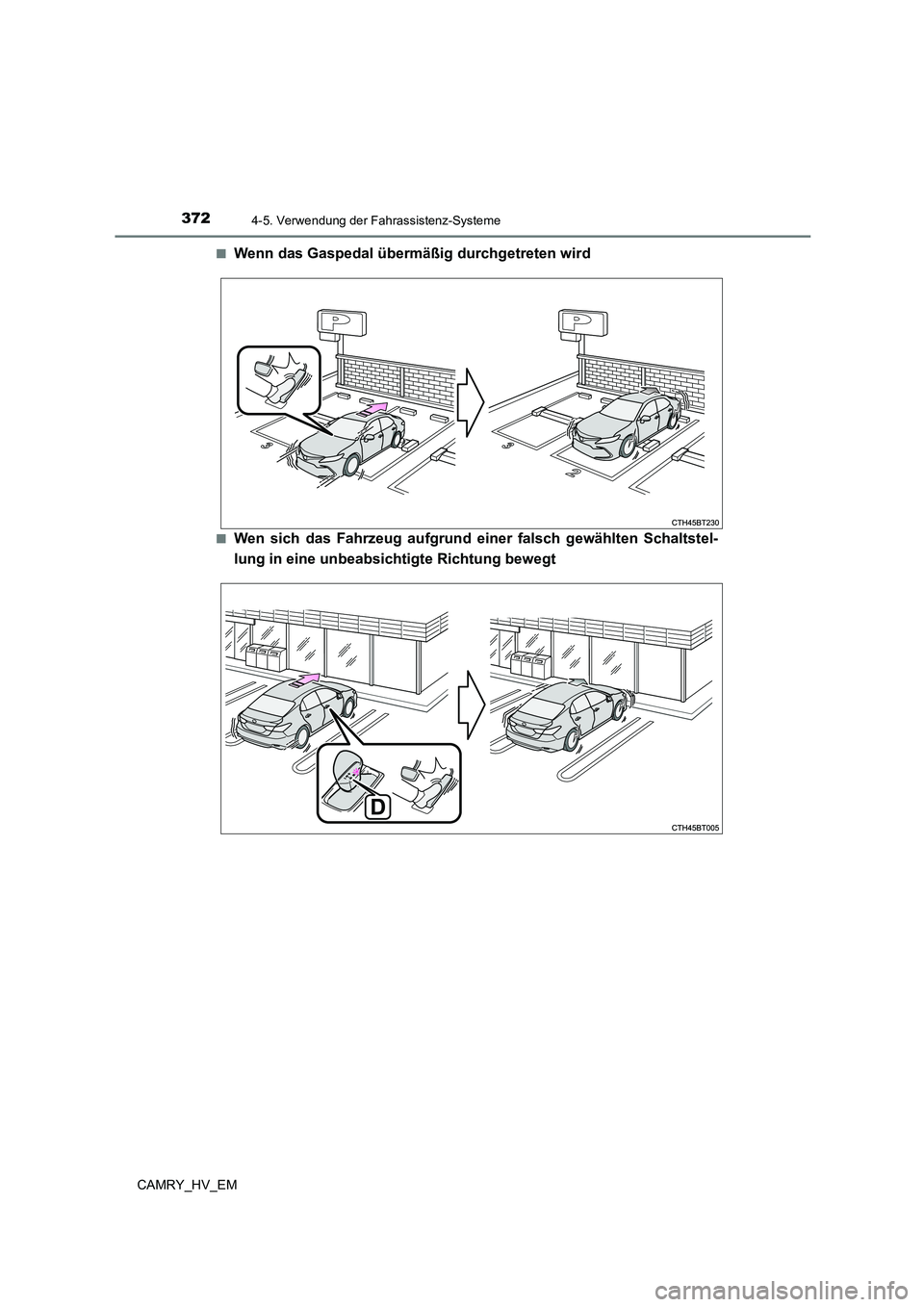

3724-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
■Wenn das Gaspedal übermäßig durchgetreten wird
■Wen sich das Fahrzeug aufgrund ein er falsch gewählten Schaltstel-
lung in eine unbeabsich tigte Richtung bewegt

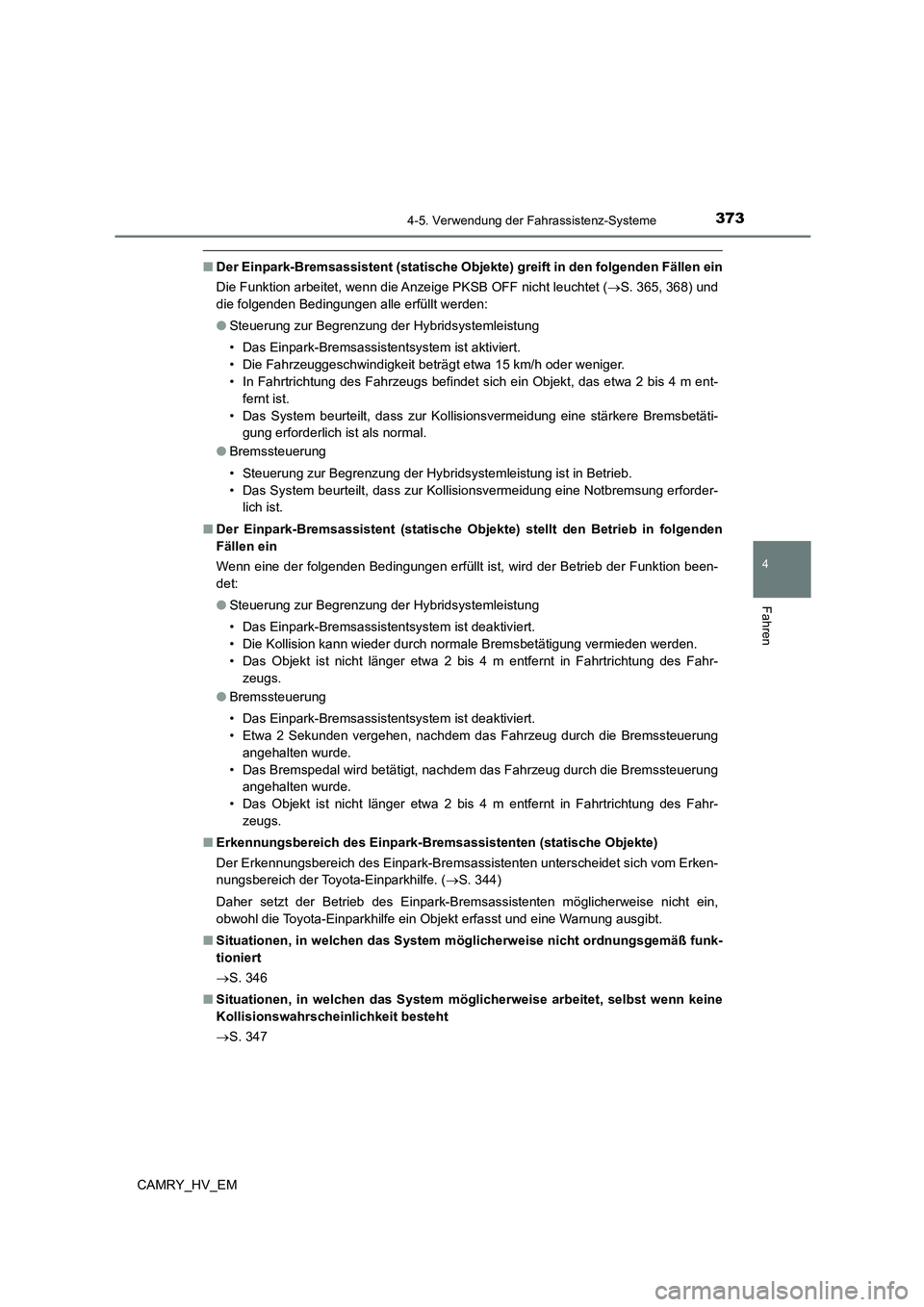

3734-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
■Der Einpark-Bremsassistent (statische Objekte) greift in den folgenden Fällen ein
Die Funktion arbeitet, wenn die Anzeige PKSB OFF nicht leuchtet ( S. 365, 368) und
die folgenden Bedingungen alle erfüllt werden:
● Steuerung zur Begrenzung der Hybridsystemleistung
• Das Einpark-Bremsassistentsystem ist aktiviert.
• Die Fahrzeuggeschwindigkeit beträgt etwa 15 km/h oder weniger.
• In Fahrtrichtung des Fahrzeugs befindet sich ein Objekt, das etwa 2 bis 4 m ent-
fernt ist.
• Das System beurteilt, dass zur Kollisionsvermeidung eine stärkere Bremsbetäti-
gung erforderlich ist als normal.
● Bremssteuerung
• Steuerung zur Begrenzung der Hybr idsystemleistung ist in Betrieb.
• Das System beurteilt, dass zur Kollisionsvermeidung eine Notbremsung erforder-
lich ist.
■ Der Einpark-Bremsassistent (statische Objekte) stellt den Betrieb in folgenden
Fällen ein
Wenn eine der folgenden Bedingungen erfüllt ist, wird der Betrieb der Funktion been-
det:
● Steuerung zur Begrenzung der Hybridsystemleistung
• Das Einpark-Bremsassistentsystem ist deaktiviert.
• Die Kollision kann wieder durch normale Bremsbetätigung vermieden werden.
• Das Objekt ist nicht länger etwa 2 bis 4 m entfernt in Fahrtrichtung des Fahr-
zeugs.
● Bremssteuerung
• Das Einpark-Bremsassistentsystem ist deaktiviert.
• Etwa 2 Sekunden vergehen, nachdem das Fahrzeug durch die Bremssteuerung
angehalten wurde.
• Das Bremspedal wird betätigt, nachde m das Fahrzeug durch die Bremssteuerung
angehalten wurde.
• Das Objekt ist nicht länger etwa 2 bis 4 m entfernt in Fahrtrichtung des Fahr-
zeugs.
■ Erkennungsbereich des Einpark-Bremsassistenten (statische Objekte)
Der Erkennungsbereich des Einpark-Bremsassistenten unterscheidet sich vom Erken-
nungsbereich der Toyota-Einparkhilfe. ( S. 344)
Daher setzt der Betrieb des Einpark-Bremsassistenten möglicherweise nicht ein,
obwohl die Toyota-Einparkhilfe ein Objekt erfasst und eine Warnung ausgibt.
■ Situationen, in welchen das System möglicherweise nicht ordnungsgemäß funk-
tioniert
 S. 346
■ Situationen, in welchen das System möglicherweise arbeitet, selbst wenn keine
Kollisionswahrscheinlichkeit besteht
 S. 347

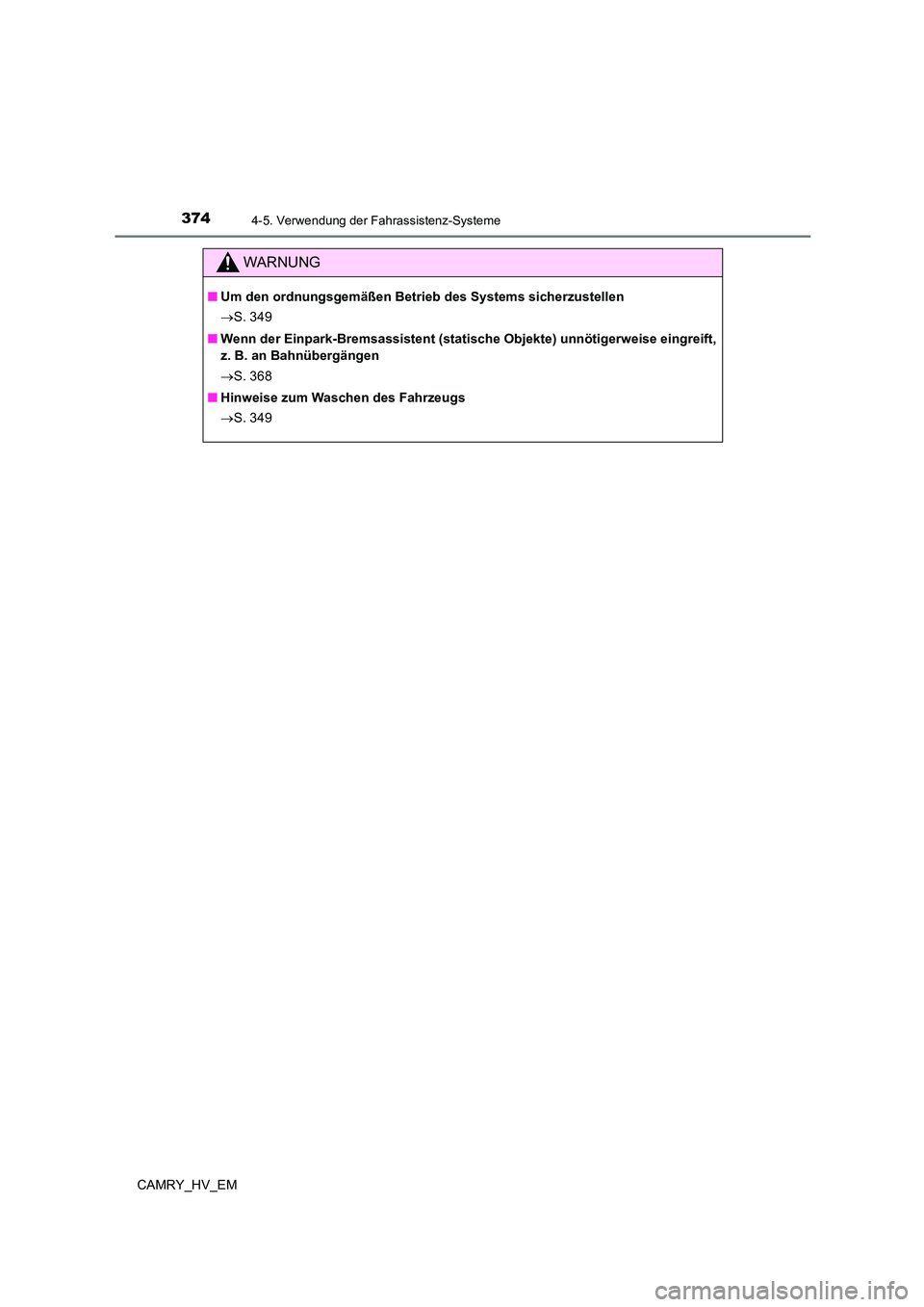

3744-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Um den ordnungsgemäßen Betrieb des Systems sicherzustellen
 S. 349
■ Wenn der Einpark-Bremsassistent (statische Objekte) unnötigerweise eingreift,
z. B. an Bahnübergängen
 S. 368
■ Hinweise zum Waschen des Fahrzeugs
 S. 349
