2022 TOYOTA RAV4 Manuel du propriétaire (in French)

63
1
1-2. Sécurité de l’enfant
Consignes de sécurité
à la route, s’il y a un espace entre le
siège pour enfant en bas âge et le
dossier de siège, réglez l’inclinaison
du dossier de siège jusqu’à obtenir
un contact satisfaisant.
2 Si l’appuie-tête gêne l’installation du
système de retenue pour enfant et
qu’il peut être retiré, enlevez-le.
Dans le cas contraire, remontez
l’appuie-tête au maximum.
( P.158)
3 Vérifiez les emplacements des
barres de fixation exclusives et ins-
tallez le système de retenue pour
enfant sur le siège.
Les barres sont installées dans l’espace entre l’assise et le dossier de siège.
4 Après avoir installé le système de
retenue pour enfant, secouez-le
d’avant en arrière pour vérifier s’il
est fermement maintenu en place.
( P.62)
QAncrages pour sangle supérieure
Les sièges arrière côté extérieur sont
équipés d’ancrages pour fixation supé-
rieure.
Utilisez les ancrages pour fixation
supérieure pour fixer la sangle supé-
rieure.
Ancrages pour sangle supérieure
Sangle supérieure
AVERTISSEMENT
QLors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
ONe réglez jamais le siège après avoir fixé un système de retenue pour enfant.
OLorsque vous utilisez les ancrages infé-rieurs, veillez à ce qu’il n’y ait aucun corps étranger près des ancrages et à
ce que la ceinture de sécurité ne soit pas coincée derrière le système de rete-nue pour enfant.
ORespectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
Utilisation d’un ancrage pour
fixation supérieure
A
B

641-2. Sécurité de l’enfant
QFixation de la sangle supérieure
aux ancrages pour sangle supé-
rieure
Installez le système de retenue pour
enfant conformément au mode
d’emploi qui l’accompagne.
1 Réglez l’appuie-tête sur sa position
la plus haute.
Si l’appuie-tête gêne l’installation du sys- tème de retenue pour enfant ou de la sangle supérieure et qu’il peut être retiré, enlevez-
le. ( P.159)
2Verrouillez le crochet sur l’ancrage
pour fixation supérieure et serrez la
sangle supérieure.
Veillez à ce que la sangle supérieure soit correctement fixée. ( P.62) Lors de l’installation du système de retenue
pour enfant avec l’appuie-tête relevé, assu- rez-vous que la sangle supérieure passe en dessous de l’appuie-tête.
Crochet
Sangle supérieure
A
B
AVERTISSEMENT
QLors de l’installation d’un système de
retenue pour enfant
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
OFixez fermement la sangle supérieure et assurez-vous qu’il n’y a pas de tour
dans la ceinture.
ONe fixez la sangle supérieure à rien d’autre qu’aux ancrages pour sangle
supérieure.
ONe réglez jamais le siège après avoir fixé un système de retenue pour enfant.
ORespectez toutes les instructions d’ins-tallation fournies par le fabricant du sys-tème de retenue pour enfant.
OLors de l’installation du système de rete-nue pour enfant avec l’appuie-tête relevé, n’abaissez pas l’appuie-tête
après avoir effectué la fixation à l’ancrage pour fixation supérieure.

65
1
1-3. Assistance d’urgence
Consignes de sécurité
1-3.Assistance d ’urgenc e
*1: Si le véhicule en est équipé
*2: Fonctionne au sein de la couverture
eCall. Le nom du système diffère en
fonction du pays.
Type A
Bouton “SOS”*
Témoins
Micro
Haut-parleur
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
Type B
Bouton “SOS”*
Témoins
Micro
Haut-parleur
*: Ce bouton permet de communiquer avec
l’opérateur du système eCall.
Les autres boutons SOS disponibles pour
les autres systèmes d’un véhicule à
moteur ne sont pas reliés au dispositif et
ne permettent pas de communiquer avec
l’opérateur du système eCall.
QAppels d’urgence automatiques
Si un airbag se déploie, le système est
eCall*1, 2
eCall est un service télématique
qui utilise les données du système
Global Navigation Satellite System
(GNSS) et la technologie cellulaire
intégrée pour permettre d’envoyer
les appels d’urgence suivants :
Appels d’urgence automatique
(Automatic Collision Notification)
et appels d’urgence manuels (en
appuyant sur le bouton “SOS”).
Ce service est requis par les régle-
mentations de l’Union euro-
péenne.
Pièces constitutives du sys-
tème
A
Services de notification
d’urgence
B
C
D
A
B
C
D

661-3. Assistance d’urgence
conçu pour appeler automatiquement
le centre de contrôle eCall.* L’opérateur
chargé de répondre reçoit des informa-
tions sur l’emplacement du véhicule,
l’heure de l’incident et le numéro
d’identification du véhicule. Il tente
alors d’entrer en communication avec
les occupants du véhicule pour évaluer
la situation. Si les occupants ne
peuvent pas communiquer, l’opérateur
traite automatiquement l’appel comme
étant une urgence, contacte les ser-
vices d’urgence les plus proches (le
112, etc.) en décrivant la situation, et il
demande aux services d’urgence de se
rendre sur les lieux.
*: Dans certains cas, il se peut que cet appel
ne puisse pas être effectué. ( P.67)
QAppels d’urgence manuels
En cas d’urgence, appuyez sur le bou-
ton “SOS” pour appeler le centre de
contrôle eCall.* L’opérateur chargé de
répondre détermine alors l’emplace-
ment de votre véhicule, évalue la situa-
tion et contribue à envoyer les services
d’urgence nécessaires.
Veillez à ouvrir le cache avant
d’appuyer sur le bouton “SOS”.
Si vous avez appuyé par mégarde sur le
bouton “SOS”, indiquez à l’opérateur qu’il ne
s’agit pas d’une urgence.
*: Dans certains cas, il se peut que cet appel
ne puisse pas être effectué. ( P.67)
Lorsque le contacteur du moteur est
mis en position ON, le témoin rouge
s’allume pendant 10 secondes.
Ensuite, le témoin vert s’allume pen-
dant 2 secondes et reste allumé si le
système fonctionne correctement.
Les témoins indiquent ce qui suit :
 Si le témoin vert s’allume et reste
allumé, le système est activé.
 Si le témoin vert clignote deux fois
par seconde, un appel d’urgence
automatique ou manuel est en train
d’être passé.
 Si le témoin rouge s’allume à tout
instant autre qu’immédiatement
après avoir mis le contacteur du
moteur en position ON, il se peut
que le système présente un dysfonc-
tionnement ou que la batterie de
réserve soit déchargée.
 Si le témoin rouge clignote pendant
environ 30 secondes pendant un
appel d’urgence, l’appel a été
déconnecté ou le signal du réseau
cellulaire est faible.
La durée de vie de la batterie de réserve est
de 3 ans maximum.
QInformations relatives au logiciel libre/ouvert
Ce produit contient un logiciel libre/ouvert (FOSS).
Les informations relatives à la licence et/ou
au code source du FOSS en question sont données à l’adresse suivante.
http://www.opensourceautomotive.com/dcm/toyota/
Témoins

67
1
1-3. Assistance d’urgence
Consignes de sécurité
AVERTISSEMENT
QLorsqu’un appel d’urgence ne peut
pas être effectué
OIl peut être impossible de passer des appels d’urgence dans les situations suivantes. Dans ces cas, veuillez
contacter le fournisseur des services d’urgence (le 112, etc.) par d’autres moyens, tels que les téléphones publics
des environs.
• Même si le véhicule se trouve dans la zone de service du téléphone mobile, il peut être difficile de se connecter au
centre de contrôle eCall si la réception est mauvaise ou si la ligne est occupée. Dans ces cas, même si le système tente
de se connecter au centre de contrôle eCall, il est possible que vous ne puis-siez pas vous connecter au centre de
contrôle eCall pour effectuer des appels d’urgence et contacter les services d’urgence.
• Lorsque votre véhicule se trouve en dehors de la zone de service du télé-phone mobile, les appels d’urgence ne
peuvent pas être effectués.
• Lorsqu’un équipement associé (par ex.
panneau du bouton “SOS”, témoins, microphone, haut-parleur, DCM, antenne ou fil de connexion de l’équipe-
ment) présente un dysfonctionnement, est endommagé ou cassé, l’appel d’urgence ne peut pas être effectué.
• Lors de l’appel d’urgence, le système tente plusieurs fois de se connecter au centre de contrôle eCall. Cependant, s’il
ne peut pas se connecter au centre de contrôle eCall du fait d’une mauvaise réception des ondes radio, la connexion
du système au réseau mobile échoue et l’appel prend fin sans que la connexion ne soit effectuée. Le témoin rouge cli-
gnotera pendant environ 30 secondes pour indiquer cette déconnexion.
OSi la tension de la batterie diminue ou
en cas de déconnexion, il est possible que le système ne puisse pas se connecter au centre de contrôle eCall.
OLe système d’appel d’urgence peut ne pas fonctionner en dehors de la zone
UE, en fonction des infrastructures dis- ponibles dans le pays.
QLorsque le système d’appel
d’urgence est remplacé par un nou- veau dispositif
Le système d’appel d’urgence doit être enregistré. Contactez un concessionnaire
ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
QPour votre sécurité
OVeuillez conduire prudemment.
Ce système est conçu pour vous aider à effectuer un appel d’urgence en cas d’accident de la circulation ou d’urgence
médicale soudaine, mais il n’est pas prévu pour protéger le conducteur ou les passagers d’une quelconque autre
manière. Veuillez conduire prudemment et boucler vos ceintures de sécurité à tout moment pour votre sécurité.
OEn cas d’urgence, accordez la priorité aux vies.
OSi vous sentez une odeur de brûlé ou
d’autres odeurs inhabituelles, ne restez pas à l’intérieur du véhicule et rejoignez immédiatement un endroit sûr.
OSi les airbags se déploient lorsque le système fonctionne normalement, le système effectue un appel d’urgence.
Le système effectue également un appel d’urgence lorsque le véhicule est heurté par l’arrière ou s’il fait un ton-
neau, même si les airbags ne se déploient pas.
OPour votre sécurité, n’effectuez pas
d’appel d’urgence lors de la conduite. Effectuer des appels lors de la conduite risque d’entraîner des erreurs de manie-
ment du volant, ce qui peut provoquer des accidents inattendus.Arrêtez le véhicule et vérifiez que les
environs sont sûrs avant d’effectuer l’appel d’urgence.

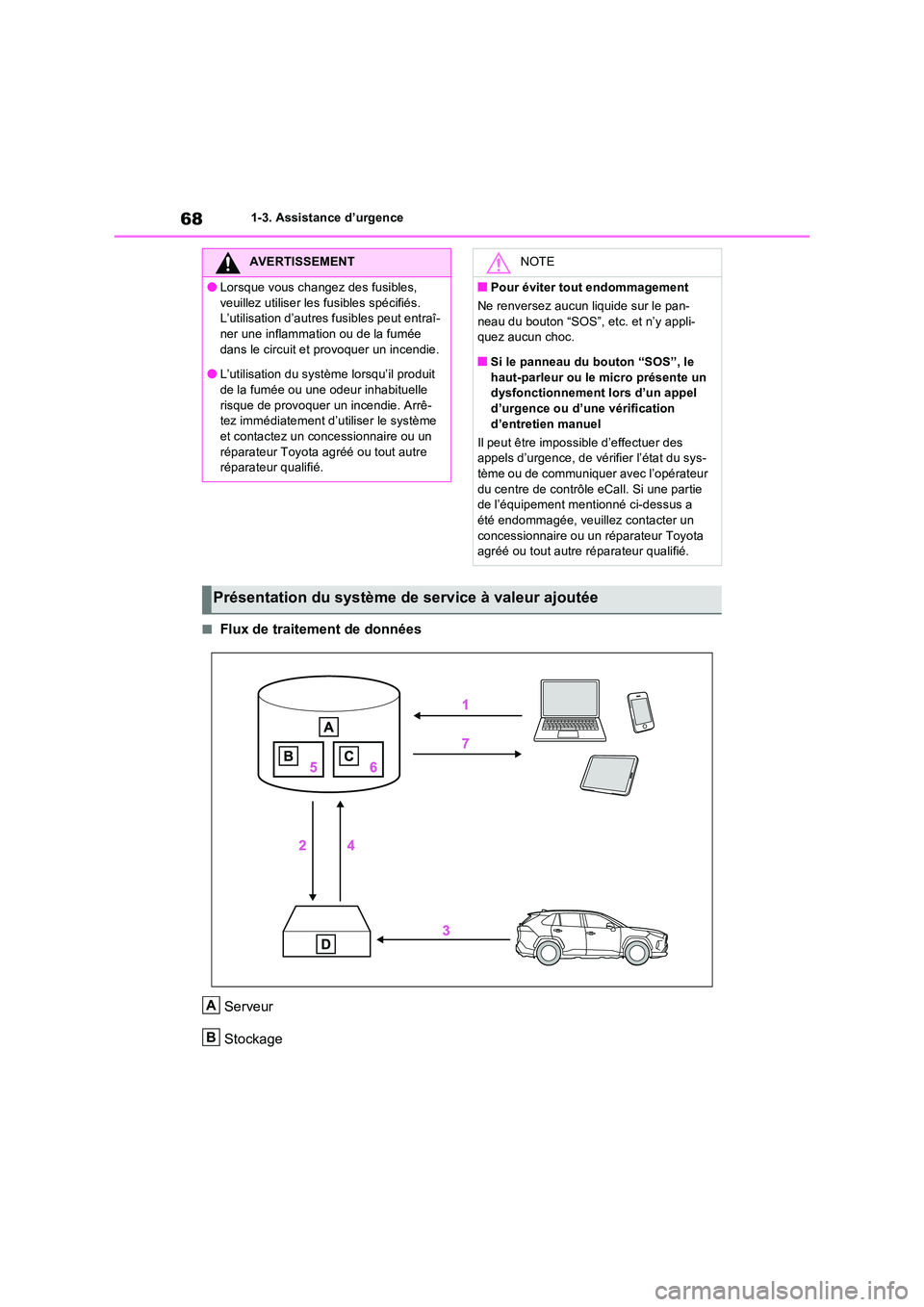

681-3. Assistance d’urgence
QFlux de traitement de données
Serveur
Stockage
AVERTISSEMENT
OLorsque vous changez des fusibles,
veuillez utiliser les fusibles spécifiés. L’utilisation d’autres fusibles peut entraî-ner une inflammation ou de la fumée
dans le circuit et provoquer un incendie.
OL’utilisation du système lorsqu’il produit de la fumée ou une odeur inhabituelle
risque de provoquer un incendie. Arrê- tez immédiatement d’utiliser le système et contactez un concessionnaire ou un
réparateur Toyota agréé ou tout autre réparateur qualifié.
NOTE
QPour éviter tout endommagement
Ne renversez aucun liquide sur le pan-
neau du bouton “SOS”, etc. et n’y appli- quez aucun choc.
QSi le panneau du bouton “SOS”, le
haut-parleur ou le micro présente un dysfonctionnement lors d’un appel d’urgence ou d’une vérification
d’entretien manuel
Il peut être impossible d’effectuer des appels d’urgence, de vérifier l’état du sys-tème ou de communiquer avec l’opérateur
du centre de contrôle eCall. Si une partie de l’équipement mentionné ci-dessus a été endommagée, veuillez contacter un
concessionnaire ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Présentation du système de service à valeur ajoutée
A
B

69
1
1-3. Assistance d’urgence
Consignes de sécurité
Traitement
DCM
1 L’activation du partage des données s’effectue en activant un service sur l’appli-
cation “MyT by Toyota” ou en achetant un service qui nécessite la collecte de
données.
2 Le serveur active le service dans le DCM et définit quelles sont les données du
véhicule à collecter.
3 Les données du véhicule définies sont collectées par le DCM.
4 Les données sont partagées avec le serveur.
5 Les données sont stockées sur le serveur.
6 Les données sont traitées par le serveur pour exécuter le service.
7 Les données traitées sont présentées au client.
Pour obtenir une liste des services éligibles dans votre région, consultez le site Web de
Toyota ou contactez un concessionnaire ou un r éparateur Toyota agréé, ou tout autre répara-
teur qualifié.
C
D

701-3. Assistance d’urgence
Application de la réglementation
Application de la réglementation Annexe 1 PARTIE 3 Informations destinées
aux utilisateursConformité
1. DESCRIPTION DU SYSTEME EMBARQUE ECALL
1.1.
Brève description du syst ème embarqué eCall basé
sur le 112, de son fonctionnement et de ses fonction-
nalités
O
1.2.Le service eCall fondé sur le numéro 112 est un ser-
vice public d’intérêt général accessible gratuitement.O
1.3.
Le système embarqué eCall basé sur le 112 est activé
par défaut. Il est activé automatiquement par les détec-
teurs embarqués en cas d’accident grave. Il se
déclenche aussi automatiquement si le véhicule est
équipé d’un système TPS et que celui-ci ne fonctionne
pas en cas d’accident grave.
O
1.4.
Le système embarqué eCall basé sur le 112 peut aussi
être déclenché manuellement, si nécessaire. Instruc-
tions pour l’activation manuelle du système
O
1.5.
En cas de dysfonctionnement critique du système qui
rendrait inopérant le système embarqué eCall basé sur
le 112, les occupants du véhicule seront avertis de la
manière suivante
O
