15Index illustré
Essuie-glaces avant .................................................................................... P.240
Mesures de précaution relatives à la période hivernale ................................ P.372
Protection contre le gel (dégivreur d’essuie-glace avant)
*1................... P.439, 445
Précautions à prendre en cas d’utilisation d’une station de lavage automatique
(essuie-glaces avant avec capteur de pluie)
*1.............................................. P.477
Remplacement de la garniture d’essuie-glace .............................................. P.509
Trappe à carburant ...................................................................................... P.246
Méthode pour faire le plein de carburant....................................................... P.246
Type de carburant/capacité du réservoir à carburant.................................... P.595
Pneus............................................................................................................ P.498
Dimensions/pression de gonflage des pneus................................................ P.602
Pneus hiver/chaîne à neige ........................................................................... P.372
Vérification/permutation/système de détection de pression des pneus ........ P.498
Mesures à prendre en cas de pneu dégonflé ........................................ P.553, 565
Capot ............................................................................................................ P.487
Ouverture ...................................................................................................... P.487
Huile moteur .................................................................................................. P.595
Mesures à prendre en cas de surchauffe ...................................................... P.585
Messages d’avertissement ............................................................................ P.550
Phares/feux de position avant/feux de jour .............................................. P.233
Clignotants................................................................................................... P.226
Feux antibrouillards avant
*1....................................................................... P.239
Feux stop/feux arrière/clignotants..................................................... P.226, 233
Eclairages de plaque d’immatriculation.................................................... P.233
Feux arrière .................................................................................................. P.233
Feux de recul
Ampoules des éclairages extérieurs pour la conduite
(Méthode de remplacement : P.518, watts : P.603)
D
E
F
G
H
I
J
K
L
M

1663-4. Réglage du volant et des rétroviseurs
Les icônes s’affichent.
2 Appuyez sur ou
pour activer (ON)/désactiver (OFF)
la fonction anti-éblouissement auto-
matique.
Les icônes disparaissent si une touche n’est pas actionnée pendant environ 5 secondes
ou plus.
QRéglage de l’affichage (mode de rétrovi- seur numérique)
OSi l’image affichée est ajustée, elle peut sembler distordue. Il ne s’agit pas d’un dysfonctionnement.
OSi la luminosité du rétroviseur numérique est trop élevée, cela peut entraîner une
fatigue oculaire. Réglez la luminosité du rétroviseur numérique selon un niveau approprié. Si vous souffrez d’une fatigue
oculaire, passez au mode de rétroviseur optique.
OLa luminosité du rétroviseur numérique change automatiquement en fonction de la luminosité de la zone devant votre véhi-
cule.
QPour éviter un dysfonctionnement des capteurs d’éclairage
Pour éviter un dysfonctionnement des cap- teurs d’éclairage, évit ez de les toucher ou de
les recouvrir.
AVERTISSEMENT
Respectez les mesures de précaution sui-
vantes. Dans le cas contraire, cela pourrait entraî-ner des blessures graves, voire mortelles.
QLors de la conduite
ONe réglez pas la position du rétroviseur numérique ou les paramètres d’affi-chage lorsque vous roulez.
Arrêtez le véhicule et actionnez les contacteurs de commande du rétrovi-seur numérique.
Si vous ne le faites pas, cela pourrait provoquer une erreur d’actionnement du volant et un accident inattendu.
OFaites toujours attention à la zone autour du véhicule.
Les dimensions du véhicule et des autres objets peuvent sembler différentes lorsque
le mode de rétroviseur numérique et le mode de rétroviseur optique sont activés.
Lorsque vous effectuez une marche arrière, assurez-vous de vérifier directe-ment si la zone autour de votre véhicule
est sûre, notamment derrière le véhicule. De plus, si un véhicule s’approche par l’arrière dans l’obscurité, comme lorsqu’il
fait nuit, l’éclairage de la zone environ- nante peut sembler faible.
QPour éviter toute cause d’incendie
Si le conducteur continue à utiliser le rétro-
viseur numérique alors que ce dernier émet de la fumée ou une odeur, cela peut provoquer un incendie. Arrêtez immédiate-
ment d’utiliser le système et contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre réparateur qualifié.

5067-3. Opérations d’entretien réalisables soi-même
Lors du remplacement des roues, veil-
lez à ce que les nouvelles roues aient
une capacité de charge, un diamètre,
une largeur de jante et un déport
interne* identiques à ceux des roues
déposées.
Des roues de remplacement sont dis-
ponibles chez un concessionnaire ou
un réparateur Toyota agréé ou chez
tout autre réparateur qualifié.
*: Généralement appelé déport de jante.
Toyota ne recommande pas l’usage
de :
 Roues de dimensions ou de types
différents
 Roues usagées
 Roues déformées ayant été redres-
sées
QRemplacement des roues (véhicules
avec système de détection de pression des pneus)
Les roues de votre véhicule sont équipées de valves et d’émetteurs de pression des pneus
qui permettent au système de détection de pression des pneus de vous avertir à temps en cas de perte de pression de gonflage des
pneus. Lors du remplacement des roues, les valves et les émetteurs de pression des pneus doivent également être mis en place.
( P.500, 507)
Roues
Si une roue est déformée, fissurée
ou fortement corrodée, elle doit
être remplacée. Dans le cas
contraire, le pneu peut se détacher
de la roue ou causer une perte de
maniabilité.
Sélection des roues
AVERTISSEMENT
QLors du remplacement des roues
ON’utilisez pas des roues de dimensions
différentes de celles recommandées dans le présent manuel du propriétaire car ceci pourrait provoquer une perte de
contrôle du véhicule.
ON’utilisez jamais de chambre à air pour réparer une fuite sur une roue prévue
pour des pneus sans chambre à air. Cela pourrait provoquer un accident et entraîner des blessures graves, voire
mortelles.
QLors de la pose des écrous de roue
OAssurez-vous de bien poser les écrous de roue en orientant leur extrémité
conique vers l’intérieur. ( P.570) Si vous posez les écrous de roue avec leur extrémité conique orientée vers l’exté-
rieur, vous risquez de casser la roue ou de la perdre lors de la conduite, ce qui pourrait provoquer un accident et entraî-
ner des blessures graves, voire mor- telles.
ONe mettez jamais d’huile ou de graisse
sur les boulons ou les écrous de roue. L’huile et la graisse peuvent provoquer
un serrage excessif des écrous de roue, ce qui peut endommager le boulon ou la jante. En outre, l’huile ou la graisse peut
provoquer le desserrage des écrous de roue et la roue risque de se détacher et de provoquer un accident et des bles-
sures graves, voire mortelles. Retirez l’huile ou la graisse éventuellement pré-sente sur les boulons ou les écrous de
roue.
QInterdiction d’utiliser des roues défectueuses
N’utilisez pas des roues fissurées ou
déformées.
Cela pourrait entraîner une fuite d’air du pneu pendant la conduite et provoquer un accident.

5568-2. Procédures en cas d’urgence
QBouteille
Autocollant
QCompresseur
Manomètre
Contacteur du compresseur
Fiche
Flexible
Capuchon de purge d’air
QRemarque concernant la vérification du kit de réparation pour pneus crevés
Vérifiez ponctuellement la date de péremp- tion du produit d’étanchéité. La date de
péremption est indiquée sur la bouteille. N’utilisez pas un produit d’étanchéité s’il est périmé. Sinon, les réparations effectuées
avec le kit de réparation pour pneus crevés peuvent ne pas être réalisées correctement.
QKit de réparation pour pneus crevés
OLe kit de réparation pour pneus crevés per-met de remplir d’air le pneu du véhicule.
OLe produit d’étanchéité a une durée de vie limitée. La date de péremption est indiquée sur la bouteille. Le produit d’étanchéité doit
être remplacé avant sa date de péremp- tion. Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre
réparateur qualifié pour son remplace- ment.
OLe produit d’étanchéité stocké dans le kit de réparation pour pneus crevés peut être utilisé une seule fois et pour réparer tem-
porairement un seul pneu. Si le produit d’étanchéité de la bouteille et d’autres élé-ments du kit doivent être remplacés après
utilisation, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
OLe compresseur peut être utilisé plusieurs fois.
OLe produit d’étanchéité peut être utilisé lorsque la température extérieure est com-
prise entre -30 °C (-22 °F) et 60 °C (140 °F).
OLe kit est conçu exclusivement pour les dimensions et le type des pneus posés ini-tialement sur votre véhicule. Ne l’utilisez
pas pour des pneus d’une autre taille que ceux montés initialement, ni dans un quel-conque autre but.
OPour ne pas souiller vos vêtements, évitez tout contact de ceux-ci avec le produit
d’étanchéité.
OSi le produit d’étanchéité adhère sur une
roue ou sur la surface de la carrosserie du véhicule, la tache peut ne pas pouvoir être éliminée si elle n’est pas essuyée immé-
Eléments du kit de réparation
pour pneus crevés
A
A
B
C
D
E

557
8
8-2. Procédures en cas d’urgence
En cas de problème
diatement. Essuyez immédiatement le pro- duit d’étanchéité à l’aide d’un chiffon humide.
OLe kit de réparation émet un bruit important lorsqu’il fonctionne. Cela n’est pas le signe
d’un dysfonctionnement.
ONe l’utilisez pas pour vérifier ou régler la
pression de gonflage des pneus.
1 Ouvrez la plaque de coffre.
( P.458).
2 Sortez le kit de réparation pour
pneus crevés.
1 Sortez le kit de réparation du sac
plastique.
Fixez l’autocollant fourni avec la bouteille aux emplacements spécifiés. (Voir étape 10 .)
2Extrayez le flexible et la fiche du
côté inférieur du compresseur.
AVERTISSEMENT
QNe roulez pas avec un pneu dégonflé
Ne continuez pas à rouler avec un pneu dégonflé. Même sur une courte distance,
cela peut endommager le pneu et la jante et les rendre irréparables.
Rouler avec un pneu dégonflé peut faire apparaître une rainure circonférentielle sur
le flanc du pneu. Dans un tel cas, le pneu risque d’exploser lorsque vous utiliserez le kit de réparation.
QPrécautions à prendre lors de la conduite
ORangez le kit de réparation dans le compartiment à bagages.
Sinon, cela pourrait provoquer des bles- sures en cas d’accident ou de freinage brusque.
OLe kit de réparation est exclusivement destiné à votre véhicule.
Ne l’utilisez pas sur d’autres véhicules car cela risquerait d’engendrer un acci-dent entraînant des blessures graves,
voire mortelles.
ON’utilisez pas le kit de réparation pour des pneus d’autres dimensions que
ceux montés initialement, ni dans un quelconque autre but. Une réparation incomplète des pneus risque de provo-
quer un accident et des blessures graves, voire mortelles.
QMesures de précaution relatives à
l’utilisation du produit d’étanchéité
OToute ingestion du produit d’étanchéité peut nuire à votre santé. En cas d’inges-tion du produit d’étanchéité, buvez
autant d’eau que possible, puis consul- tez immédiatement un médecin.
OEn cas de projection du produit d’étan-chéité dans les yeux ou sur la peau, rin-
cez immédiatement et abondamment avec de l’eau. Si une gêne persiste, consultez un médecin.
Pour sortir le kit de réparation
pour pneus crevés
Méthode de réparation
d’urgence

5909-1. Caractéristiques
9-1.Caractéristiq ues
*1: Véhicule sans charge
*2: Sauf modèles AXAA54L-ANZVB, MXAA54L-ANXVB*6
*3
: Pour modèles AXAA54L-ANZVB, MXAA54L-ANXVB*6
*4
: Véhicules sans pneus 235/55R19
*5: Véhicules avec pneus 235/55R19
*6: Le code du modèle est indiqué sur l’étiquette du fabricant. (P.593)
QAvec moteur A25A-FKS
Données d’entretien (carburant, niveau d’huile, etc.)
Dimensions
Longueur hors tout*14600 mm (181,1 in.)*2
4610 mm (181,5 in.)*3
Largeur hors tout*11855 mm (73,0 in.)*2
1865 mm (73,4 in.)*3
Hauteur hors tout*11685 mm (66,3 in.)*4
1690 mm (66,5 in.)*5
Empattement*12690 mm (105,9 in.)
Voie*1
Avant1605 mm (63,2 in.)*4
1595 mm (62,8 in.)*5
Arrière1625 mm (64,0 in.)*4
1615 mm (63,6 in.)*5
Poids
Masse totale du véhicule
2140 kg (4718 lb.)*1
2190 kg (4828 lb.)*2
2125 kg (4685 lb.)*3
2175 kg (4795 lb.)*4
Capacité maximum
autorisée par essieuAvant1150 kg (2535 lb.)
Arrière1150 kg (2535 lb.)
Charge sur la barre d’attelage*560 kg (132 lb.)

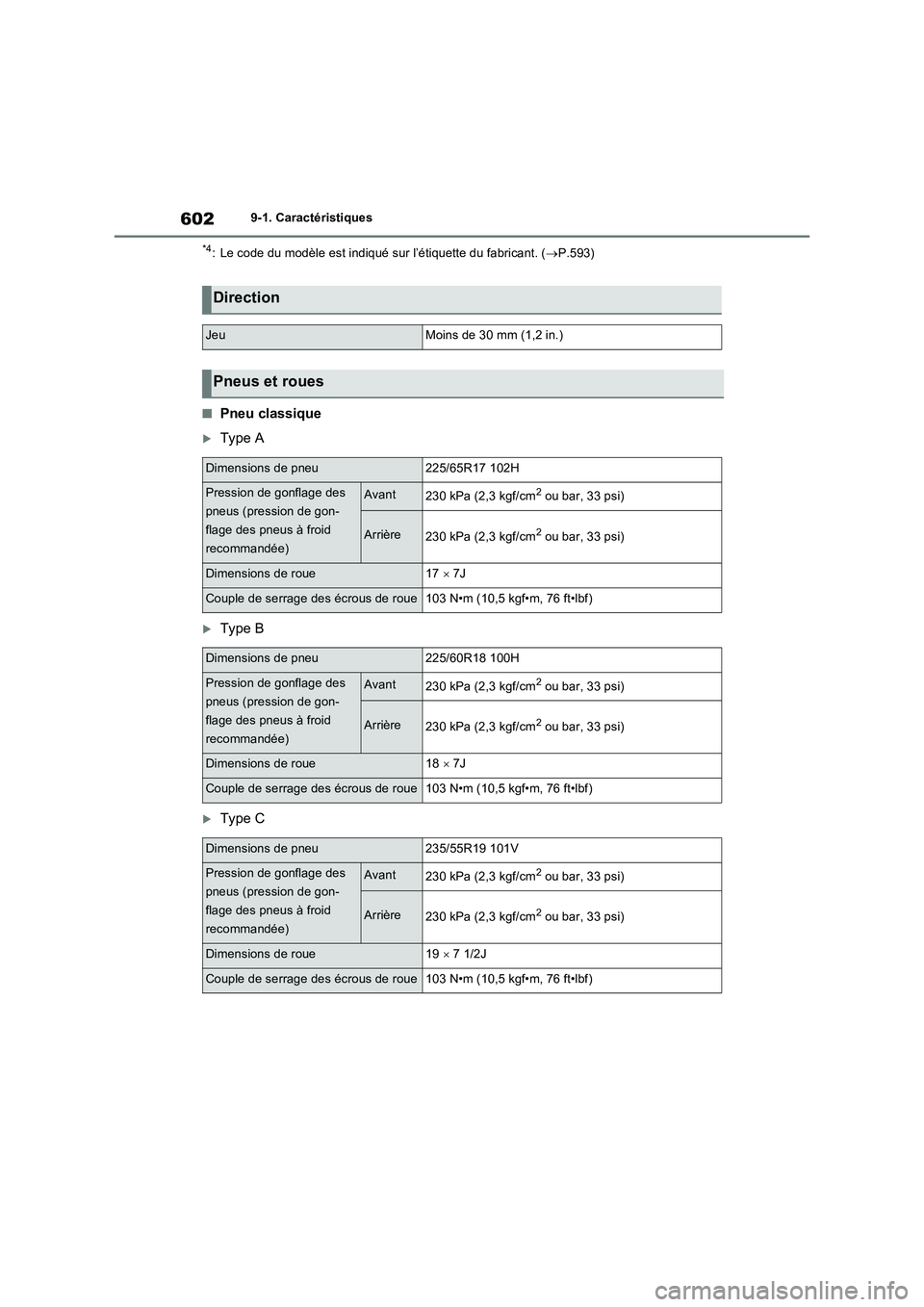

6029-1. Caractéristiques
*4: Le code du modèle est indiqué sur l’étiquette du fabricant. (P.593)
QPneu classique
Type A
Type B
Type C
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et roues
Dimensions de pneu225/65R17 102H
Pression de gonflage des
pneus (pression de gon-
flage des pneus à froid
recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue17  7J
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu225/60R18 100H
Pression de gonflage des
pneus (pression de gon-
flage des pneus à froid
recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue18  7J
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu235/55R19 101V
Pression de gonflage des
pneus (pression de gon-
flage des pneus à froid
recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Dimensions de roue19  7 1/2J
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)

603
9 9-1. Caractéristiques
Caractéristiques du véhicule
QRoue de secours compacte (si le véhicule en est équipé)
Type A
Type B
QLors de la traction d’une remorque (véhicules adaptés au remorquage : P.197)
Ajoutez 20,0 kPa (0,2 kgf/cm
2 ou bar, 3 psi) à la pression de gonflage des pneus recomman-
dée et roulez à moins de 100 km/h (62 mph).
Dimensions de pneuT165/80D17 104M
Pression de gonflage des pneus (pres-
sion de gonflage des pneus à froid
recommandée)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions de roue17  4T
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneuT165/90D18 107M
Pression de gonflage des pneus (pres-
sion de gonflage des pneus à froid
recommandée)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions de roue18  4T
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWType
Extérieur
Feux antibrouillards avant (type à
ampoule)
*19A
Clignotants avant (type à ampoule)21B
Clignotants arrière21B
Feux de recul16C
Eclairages de sol extérieurs*5C
Intérieur
Eclairages de courtoisie (type à ampoule)8C
Eclairages intérieurs avant/éclairages per-
sonnels (type à ampoule)5C
Eclairage intérieur arrière (type à
ampoule)8D
Eclairage de compartiment à bagages
(type à ampoule)5C
