2020 JEEP WRANGLER UNLIMITED Руководство по эксплуатации и техобслуживанию (in Russian)

95
— Индикаторная лампа Low
Diesel Exhaust Emissions Additive
AdBlue® (UREA) (Низкий уровень
присадки AdBlue® (МОЧЕВИНА)) в
системе контроля уровня вредных
выбросов дизельного двигателя) —
при наличии

Индикаторная лампа Low Diesel Exhaust
Emissions Additive AdBlue® (UREA) (Низкий
уровень присадки AdBlue® (МОЧЕВИНА)) в
системе контроля уровня вредных
выбросов дизельного двигателя) горит при
низком уровне AdBlue® (МОЧЕВИНА).

Как можно скорее залейте в бак AdBlue®
(МОЧЕВИНА) не менее 5 литров (1,3 галлона)
AdBlue® (МОЧЕВИНА).

Если после заправки бака оставшееся
количество AdBlue® (МОЧЕВИНА) в баке
равно нулю, то перед запуском двигателя
может потребоваться подождать две
минуты.
Дополнительную информацию см. в
разделе "Запуск двигателя и вождение
автомобиля".
— Индикаторная лампа Water In
Fuel (Вода в топливе) — при
наличии
Индикаторная лампа воды в топливе
загорается при обнаружении воды в
топливном фильтре. Если индикатор
продолжает гореть, НЕ ЗАПУСКАЙТЕ
двигатель, пока не выльете воду из
топливного фильтра, это позволит
предотвратить повреждение двигателя.
После этого обратитесь к уполномочен -
ному дилеру.
Индикаторные лампы зеленого
цвета
— Индикаторная лампа Adaptive
Cruise Control (ACC) Set With No
Target Detected (Адаптивный
круиз-контроль (ACC) настроен,
автомобиль впереди не
обнаружен) — при наличии
Этот индикатор загорается при вклю -
чении адаптивного круиз-контроля с
заданными значениями и отсутствии
впереди идущего автомобиля. Дополни -
тельную информацию см. в пункте
"Адаптивный круиз-контроль (ACC)"
раздела "Запуск двигателя и вождение
автомобиля".
— Adaptive Cruise Control (ACC)
Set With Target Light (Адаптивный
круиз-контроль (ACC), оснащенный
адаптивным освещением) — при
наличии
Этот индикатор загорается при вклю -
чении адаптивного круиз-контроля (ACC)
с заданными значениями и при наличии
впереди идущего автомобиля. Более
подробные сведения см. в разделе

ПРЕДОСТЕРЕЖЕНИЕ!

Наличие воды в контуре топливной
системы может привести к серьезному
повреждению системы впрыска и
неровной работе двигателя. Если горит
индикаторная лампа, как можно скорее
обратитесь к авторизованному дилеру,
чтобы прокачать систему. Если
вышеуказанные признаки появляются
сразу же после заправки, возможно, что
в бак попала вода: немедленно
выключите двигатель и обратитесь к
авторизованному дилеру.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 95

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

96
"Адаптивный круиз-контроль (ACC) - при
наличии" главы "Запуск двигателя и
вождение автомобиля".
— Индикаторная лампа режима
4WD Auto (Автоматический полный
привод) — при наличии
Этот индикатор предупреждает води -
теля, что автомобиль находится в
режиме автоматического полного
привода. В этом режиме все четыре
колеса являются ведущими, и система
автоматически распределяет мощность
между передней и задней осью. Это
обеспечивает максимальное сцепление
при движении по сухому и скользкому
дорожному покрытию.
— Индикаторная лампа Active
Speed Limiter SET (Активный
ограничитель скорости
НАСТРОЕН) — при наличии щитка
приборов премиум-класса
Эта индикаторная лампа загорается,
когда активный ограничитель скорости
включен и настроен на необходимую
скорость.
— Индикаторная лампа Cruise
Control SET (Круиз-контроль
НАСТРОЕН) — при наличии щитка
приборов премиум-класса
Эта индикаторная лампа загорается,
когда система контроля скорости
настроена на требуемую скорость. Более
подробные сведения см. в разделе
"Система контроля скорости - при
наличии" главы "Пуск двигателя и
вождение автомобиля".
— Индикаторная лампа Front Fog
(Передние противотуманные
фары) — при наличии
Данная индикаторная лампа загорается,
когда включены передние противоту -
манные фары.
— Индикаторная лампа Park/
Headlight On (Включение
стояночных фонарей/фар)
Эта индикаторная лампа загорается при
включенных стояночных фонарях или
фарах.
— Индикатор пристегнутого ремня
безопасности заднего сиденья —
при наличии
Этот индикатор указывает на то, что
ремень безопасности пассажира второго
ряда пристегнут. После пристегивания
ремня в верхнем правом углу дисплея
щитка приборов появится соответству -
ющий индикатор, указывающий на
сиденье, ремень которого был
пристегнут.
Дополнительную информацию см. в
главе "Система безопасности пасса -
жиров" в разделе "Безопасность".
— Индикаторная лампа активации
функции "Start/Stop" (Пуск/
Остановка) — при наличии
Когда функция "Start/Stop" (Пуск/Оста -
новка) работает в режиме "Autostop"
(автоматическая остановка), загорается
эта индикаторная лампа.
— Индикаторные лампы Turn
Signal (Указатель поворота)
При включении сигнала поворота влево
или вправо указатель поворота будет
мигать независимо, а также будут мигать
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 96

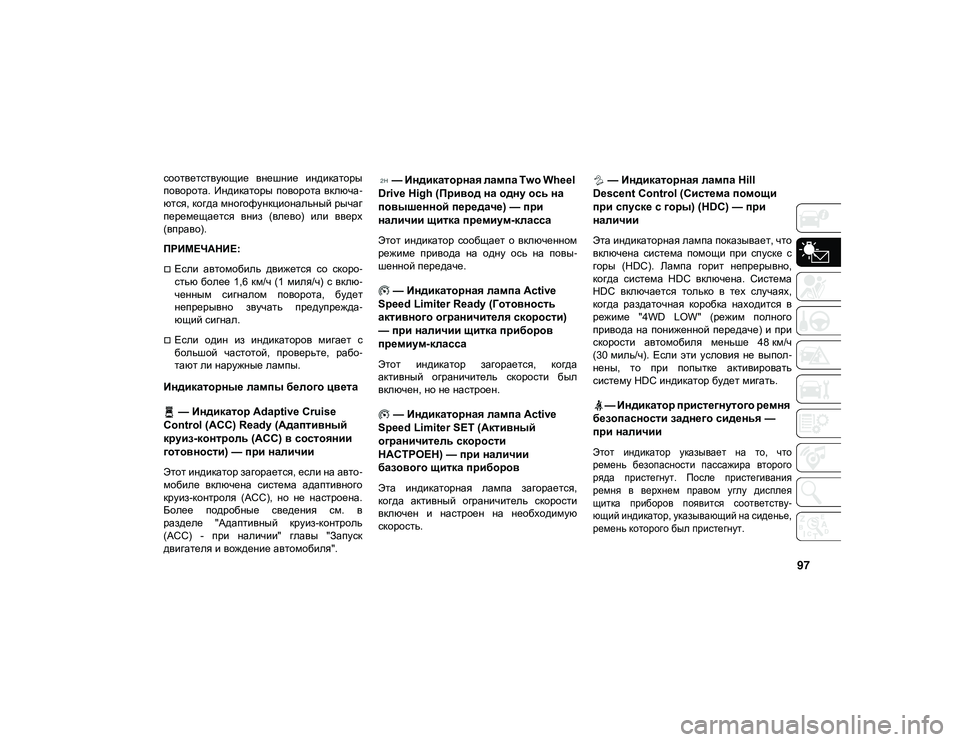

97
соответствующие внешние индикаторы
поворота. Индикаторы поворота включа-
ются, когда многофункциональный рычаг
перемещается вниз (влево) или вверх
(вправо).
ПРИМЕЧАНИЕ:
Если автомобиль движется со скоро -
стью более 1,6 км/ч (1 миля/ч) с вклю -
ченным сигналом поворота, будет
непрерывно звучать предупрежда -
ющий сигнал.
Если один из индикаторов мигает с
большой частотой, проверьте, рабо -
тают ли наружные лампы.
Индикаторные лампы белого цвета
— Индикатор Adaptive Cruise
Control (ACC) Ready (Адаптивный
круиз-контроль (ACC) в состоянии
готовности) — при наличии
Этот индикатор загорается, если на авто -
мобиле включена система адаптивного
круиз-контроля (ACC), но не настроена.
Более подробные сведения см. в
разделе "Адаптивный круиз-контроль
(ACC) - при наличии" главы "Запуск
двигателя и вождение автомобиля".
— Индикаторная лампа Two Wheel
Drive High (Привод на одну ось на
повышенной передаче) — при
наличии щитка премиум-класса
Этот индикатор сообщает о включенном
режиме привода на одну ось на повы -
шенной передаче.
— Индикаторная лампа Active
Speed Limiter Ready (Готовность
активного ограничителя скорости)
— при наличии щитка приборов
премиум-класса
Этот индикатор загорается, когда
активный ограничитель скорости был
включен, но не настроен.
— Индикаторная лампа Active
Speed Limiter SET (Активный
ограничитель скорости
НАСТРОЕН) — при наличии
базового щитка приборов
Эта индикаторная лампа загорается,
когда активный ограничитель скорости
включен и настроен на необходимую
скорость.
— Индикаторная лампа Hill
Descent Control (Система помощи
при спуске с горы) (HDC) — при
наличии
Эта индикаторная лампа показывает, что
включена система помощи при спуске с
горы (HDC). Лампа горит непрерывно,
когда система HDC включена. Система
HDC включается только в тех случаях,
когда раздаточная коробка находится в
режиме "4WD LOW" (режим полного
привода на пониженной передаче) и при
скорости автомобиля меньше 48 км/ч
(30 миль/ч). Если эти условия не выпол -
нены, то при попытке активировать
систему HDC индикатор будет мигать.
— Индикатор пристегнутого ремня
безопасности заднего сиденья —
при наличии

Этот индикатор указывает на то, что
ремень безопасности пассажира второго
ряда пристегнут. После пристегивания
ремня в верхнем правом углу дисплея
щитка приборов появится соответству-
ющий индикатор, указывающий на сиденье,
ремень которого был пристегнут.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 97

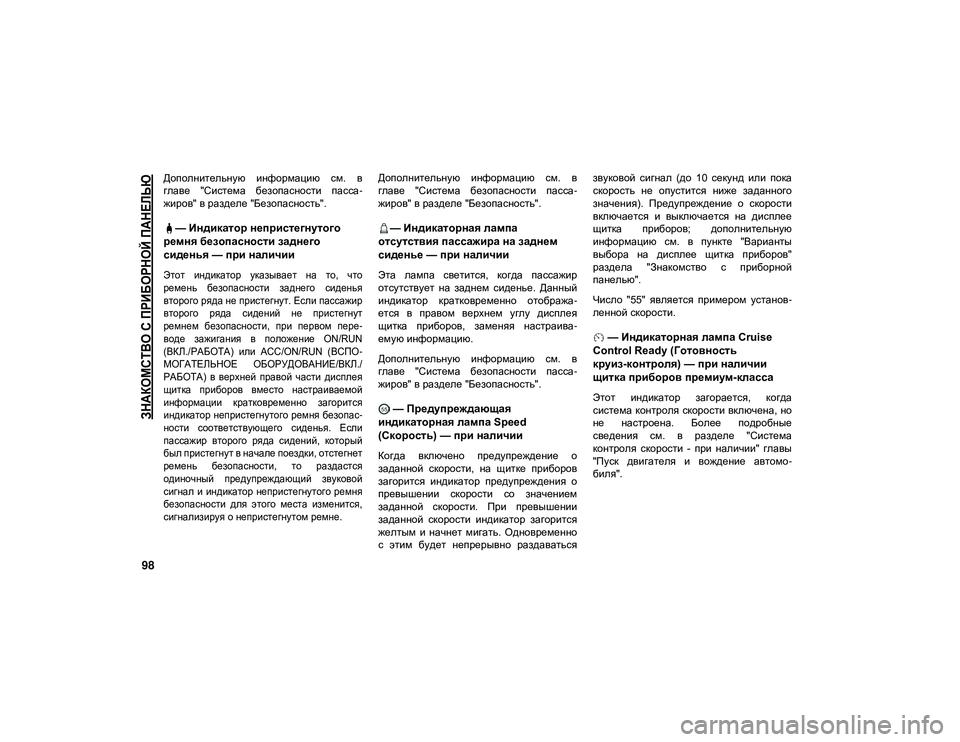

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

98
Дополнительную информацию см. в
главе "Система безопасности пасса-
жиров" в разделе "Безопасность".
— Индикатор непристегнутого
ремня безопасности заднего
сиденья — при наличии

Этот индикатор указывает на то, что
ремень безопасности заднего сиденья
второго ряда не пристегнут. Если пассажир
второго ряда сидений не пристегнут
ремнем безопасности, при первом пере -
воде зажигания в положение ON/RUN
(ВКЛ./РАБОТА) или ACC/ON/RUN (ВСПО -
МОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ/ВКЛ./
РАБОТА) в верхней правой части дисплея
щитка приборов вместо настраиваемой
информации кратковременно загорится
индикатор непристегнутого ремня безопас-
ности соответствующего сиденья. Если
пассажир второго ряда сидений, который
был пристегнут в начале поездки, отстегнет
ремень безопасности, то раздастся
одиночный предупреждающий звуковой
сигнал и индикатор непристегнутого ремня
безопасности для этого места изменится,
сигнализируя о непристегнутом ремне.
Дополнительную информацию см. в
главе "Система безопасности пасса
-
жиров" в разделе "Безопасность".
— Индикаторная лампа
отсутствия пассажира на заднем
сиденье — при наличии
Эта лампа светится, когда пассажир
отсутствует на заднем сиденье. Данный
индикатор кратковременно отобража -
ется в правом верхнем углу дисплея
щитка приборов, заменяя настраива -
емую информацию.
Дополнительную информацию см. в
главе "Система безопасности пасса -
жиров" в разделе "Безопасность".
— Предупреждающая
индикаторная лампа Speed
(Скорость) — при наличии
Когда включено предупреждение о
заданной скорости, на щитке приборов
загорится индикатор предупреждения о
превышении скорости со значением
заданной скорости. При превышении
заданной скорости индикатор загорится
желтым и начнет мигать. Одновременно
с этим будет непрерывно раздаваться звуковой сигнал (до 10 секунд или пока
скорость не опустится ниже заданного
значения). Предупреждение о скорости
включается и выключается на дисплее
щитка приборов; дополнительную
информацию см. в пункте "Варианты
выбора на дисплее щитка приборов"
раздела "Знакомство с приборной
панелью".
Число "55" является примером установ
-
ленной скорости.
— Индикаторная лампа Cruise
Control Ready (Готовность
круиз-контроля) — при наличии
щитка приборов премиум-класса
Этот индикатор загорается, когда
система контроля скорости включена, но
не настроена. Более подробные
сведения см. в разделе "Система
контроля скорости - при наличии" главы
"Пуск двигателя и вождение автомо -
биля".
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 98

99
— Индикаторная лампа Cruise
Control SET (Круиз-контроль
НАСТРОЕН) — при наличии
базового щитка приборов
Этот индикатор загорается, когда
система контроля скорости включена.
Более подробные сведения см. в
разделе "Система контроля скорости -
при наличии" главы "Пуск двигателя и
вождение автомобиля".
Индикаторные лампы синего цвета
— Индикаторная лампа High Beam
(Дальний свет)
Эта индикаторная лампа горит, когда
включен дальний свет. При включенных
фарах ближнего света переведите
многофункциональный рычаг вперед (по
направлению к передней части автомо -
биля) для включения дальнего света.
Потяните многофункциональный рычаг
назад (к задней части автомобиля) для
выключения дальнего света. Если
дальний свет выключен, потяните рычаг
на себя, чтобы перевести его в поло -
жение кратковременного включения
дальнего света.
Световые индикаторы серого цвета
— Индикаторная лампа Cruise
Control Ready (Готовность
круиз-контроля) — при наличии
базового щитка приборов
Этот индикатор загорается, когда
система контроля скорости включена, но
не настроена. Более подробные
сведения см. в разделе "Система
контроля скорости - при наличии" главы
"Пуск двигателя и вождение автомо -
биля".
— Индикаторная лампа
готовности активного ограничителя
скорости — при наличии базового
щитка приборов

Этот индикатор загорается, когда активный
ограничитель скорости включен, но не
настроен.

БОРТОВАЯ СИСТЕМА
ДИАГНОСТИКИ — OBD II
Автомобиль оборудован сложной
бортовой диагностической системой под
названием OBD II. Диагностическая
система постоянно следит за функциони -
рованием системы контроля уровня
вредных выбросов, системы управления
двигателем и коробкой передач. Если
названные системы работают
нормально, то ваш автомобиль будет
обладать отличными динамическими
свойствами и высокой топливной эконо -
мичностью при безусловном выполнении
всех действующих норм на токсичность
выбросов в атмосферу.
Если какой-либо из этих систем потребу -
ется ремонт, бортовая диагностическая
система, версия 2 (OBD II), включит инди -
катор неисправности (MIL). Кроме того,
диагностическая система запоминает
коды обнаруженных неисправностей и
другую информацию, которая может
помочь специалистам ремонтной
мастерской при поиске причин неисправ -
ности. Несмотря на то что обычно авто -
мобилем можно управлять и буксировка
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 99

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

100
(ПРОДОЛЖЕНИЕ)
не требуется, как можно скорее обрати-
тесь к официальному дилеру для выпол -
нения технического обслуживания.Информационная безопасность
бортовой диагностической системы
(OBD II)
Для обеспечения доступа к информации,
связанной с работой системы контроля
вредных выбросов, на вашем автомо -
биле установлены бортовая диагности -
ческая система (OBD II) и порт
соединения. Специалистам по техниче -
скому обслуживанию может потребо -
ваться доступ к этой информации для
облегчения диагностики и технического
обслуживания вашего автомобиля и
системы контроля вредных выбросов.
Дополнительную информацию см. в
пункте "Информационная безопасность"
в разделе "Мультимедийная система"
руководства пользователя.
ПРЕДОСТЕРЕЖЕНИЕ!

Продолжительная езда с вклю-
ченным индикатором неисправности
может еще больше повредить
систему управления выхлопом. Это
также приведет к ухудшению
топливной экономичности и
тягово-скоростных свойств автомо -
биля. Поэтому прежде чем проводить
проверку на содержание вредных
веществ в отработавших газах, необ -
ходимо выполнить диагностику и
ремонт вашего автомобиля у дилера.

Мигание индикатора MIL при работе
автомобиля предупреждает о прибли -
жающейся опасности серьезного
повреждения каталитического нейтра -
лизатора и снижении развиваемой
двигателем мощности. В этом случае
немедленно обратитесь к дилеру.

ПРЕДУПРЕЖДЕНИЕ!

ТОЛЬКО уполномоченный специа -
лист по обслуживанию должен
подключать оборудование к порту
соединения бортовой диагностиче -
ской системы OBD II для считывания
идентификационного номера транс-
портного средства (VIN), диагностики
или обслуживания автомобиля.
Если к порту соединения бортовой
диагностической системы OBD II
подключено несанкционированное
оборудование, например устройство
отслеживания действий водителя,
может произойти следующее:
Работа систем автомобиля, в том
числе систем безопасности,
может быть нарушена или может
произойти потеря управления
автомобилем, что может привести
к аварии и серьезным травмам
или смерти.
Посторонние лица могут получить
доступ к информации, храня -
щейся в системах автомобиля,
включая личные данные.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 100

101
(ПРОДОЛЖЕНИЕ)
(ПРОДОЛЖЕНИЕ)
БЕЗОПАСНОСТЬ
ФУНКЦИИ БЕЗОПАСНОСТИ
Антиблокировочная тормозная
система (ABS)
Антиблокировочная тормозная система
(ABS) придает автомобилю дополни -
тельную устойчивость и в большинстве
случаев повышает качество торможения.
Система автоматически предотвращает
блокировку колеса и улучшает управ -
ления автомобилем во время тормо -
жения.
ABS выполняет цикл самопроверки,
чтобы гарантировать, что при каждом
запуске и начале движения автомобиля
ABS работает должным образом. Во
время этой самопроверки можно услы -
шать легкий щелчок, а также некоторые
шумы, исходящие от двигателя.

ABS активируется во время торможения,
если обнаруживает блокировку одного или
нескольких колес. Дорожные условия,
такие как лед, снег, гравий, ухабы, железно -
дорожные переезды, слякоть или
экстренное торможение, могут увеличивать
вероятность активации ABS.
При активации ABS могут наблюдаться
следующие явления:
Шум двигателя ABS (он может продол
-
жать работать и в течение короткого
времени после остановки)
Щелкающий звук переключения
клапанов соленоида
Пульсации педали тормоза

Незначительное смещение педали
тормоза при полной остановке автомобиля

ПРИМЕЧАНИЕ:
Все эти явления относятся к нормальной
работе ABS.

ПРЕДУПРЕЖДЕНИЕ!

Антиблокировочная тормозная система
(ABS) содержит сложное электронное
оборудование, которое может быть
восприимчивым к помехам, вызванным
ненадлежащим образом установ -
ленным радиоприемником или рацией.
Это воздействие может выразиться в
снижении эффективности системы.
Установка такого оборудования должна
быть выполнена компетентными
профессионалами.

Если водитель пытается имитиро -
вать работу ABS, периодически отпу-
ская и нажимая педаль тормоза, то
это приведет к снижению эффектив -
ности ABS и может стать причиной
столкновения. Тормозной путь авто -
мобиля увеличится. Поэтому при
экстренном торможении или замед -
лении автомобиля, оборудованного
ABS, следует постоянно с усилием
нажимать на тормозную педаль.
ABS не работает против законов
физики, действующих на автомо -
биль, а также не повышает качество
торможения или управляемости за
рамки допустимого качеством
тормозов и шин автомобиля или
силой сцепления с дорогой.

Система ABS сама по себе не в силах
предотвратить дорожно-транспортные
происшествия, в частности, те, которые
возникают в результате поворота на
слишком большой скорости, несоблю -
дения дистанции до впереди идущего
автомобиля, а также аквапланирования
шин.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 101

БЕЗОПАСНОСТЬ

102
ABS предназначена для работы с
шинами от производителя оригинального
оборудования (OEM). Изменение может
привести к снижению производитель-
ности ABS.
Предупреждающий индикатор
антиблокировочной тормозной
системы
Желтый предупреждающий индикатор
антиблокировочной тормозной системы
загорается при установке зажигания в
положение ON/RUN (ВКЛ./РАБОТА) и
может светиться в течение четырех
секунд.
Если предупреждающий индикатор антиб
-
локировочной тормозной системы продол -
жает гореть или загорается во время
движения, это указывает на неисправность
антиблокировочной тормозной системы и
необходимость ее ремонта. При этом стан -
дартная тормозная система будет продол -
жать работать нормально, когда горит
сигнализатор антиблокировочной системы
тормозов.
Если горит предупреждающий индикатор
антиблокировочной тормозной системы,
тормозная система должна немедленно
пройти техобслуживание, чтобы восстано -
вить полезные функции антиблокиро -
вочной системы. Если предупреждающий
индикатор антиблокировочной тормозной
системы не загорается при переводе зажи -
гания в режим ON/RUN (ВКЛ./РАБОТА),
необходимо как можно скорее починить
индикатор.

Электронная система управления
тормозной системой (EBC)
Автомобиль оборудован улучшенной
системой электронного контроля тормо -
жения (EBC). Эта система включает в
себя электронную систему распреде -
ления тормозных сил (EBD), антиблоки -
ровочную тормозную систему (ABS),
систему помощи при экстренном тормо -
жении (BAS), систему помощи при
трогании на подъеме (HSA) противобук -
совочную систему (TCS), электронную
систему курсовой устойчивости (ESC), и
электронную систему предотвращения
переворачивания (ERM). Все эти
системы совместно функционируют,
чтобы улучшить управление и устойчи -
вость автомобиля в различных условиях
движения.

Ваш автомобиль может быть оборудован
системой контроля раскачиванием авто -
прицепа (TSC), системой экстренного
торможения (RAB), системой помощи при
торможении во время дождя (RBS) и
системой помощи при спуске с горы (HDC).Возможности автомобиля, оборудован -
ного системой ABS, нельзя использо -
вать безрассудно или пренебрегая
опасностями, это может угрожать безо -
пасности самого водителя и других
людей.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 102
