2020 JEEP WRANGLER UNLIMITED Руководство по эксплуатации и техобслуживанию (in Russian)

167
Таблица положений ISOFIX в автомобиле — положение сидений для 4-дверных моделей
Категория весаКатегория
размера Крепление Переднее
пассажирское сиденье Заднее
боковое
сиденье Центральное
место на заднем
сиденье Другие места
размещения
Люлька FISO/L1 XXXX
G ISO/L2 XXXX
(1)
X X
XX
0 — до 10 кг EISO/R1 XIUF XX
(1) X XXX
0+ — до 13 кг EISO/R1 XIUF XX
D ISO/R2 XIUF XX
С ISO/R3 XIUF XX
(1) X XXX
I — от 9 до 18 кг D ISO/R2 XIUF XX
С ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) X XXX
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 167

БЕЗОПАСНОСТЬ

168
Буквенные обозначения, использу-
емые в таблице выше
(1) = Если система безопасности детей
(CRS) не имеет обозначения размера
ISO/XX (A - G) для соответствующей
категории веса, производитель обязан
указать рекомендации по установке
системы (систем) безопасности детей
ISOFIX в определенных положениях для
конкретной модели автомобиля.
IUF = Подходит для систем безопасности
детей ISOFIX, которые обращены в
сторону движения, относятся к универ -
сальной категории и одобрены для
данной категории веса.
IL = подходит для определенных систем
детских кресел ISOFIX, перечисленных в
прилагаемом списке. Эти системы
детских кресел ISOFIX могут относиться к категориям "Специально для автомо
-
биля", "Ограниченное использование"
или "Полууниверсальная".
X = положение ISOFIX не подходит для
систем безопасности детей ISOFIX, отно -
сящихся к данной категории веса и/или
данной категории размера.
При установке устройств обеспечения
безопасности детей соблюдайте
указания изготовителя. Изложенный
здесь способ установки подходит не
для всех систем безопасности детей.
При использовании универсальной
системы безопасности детей ISOFIX
допускается использовать только
одобренные системы безопасности
детей с меткой ECE R44 (выпуск R44/03
или выше) "Universal ISOFIX".Порядок установки детского кресла
с креплениями системы ISOFIX:
1. Ослабьте регуляторы на нижних соединительных элементах и на стра -
ховочном ремне детского сиденья,
так вам будет легче закрепить соеди -
нительные элементы на анкерах
автомобиля.
2. Поместите детское сиденье между нижними анкерами выбранного
сиденья автомобиля. На некоторых
сиденьях второго ряда для лучшей
установки детского кресла необхо -
димо наклонить спинку и/или поднять
подголовник (если регулировка
возможна). Если заднее сиденье
имеет функцию регулировки поло -
жения, можно отодвинуть его в
крайнее заднее положение, тем

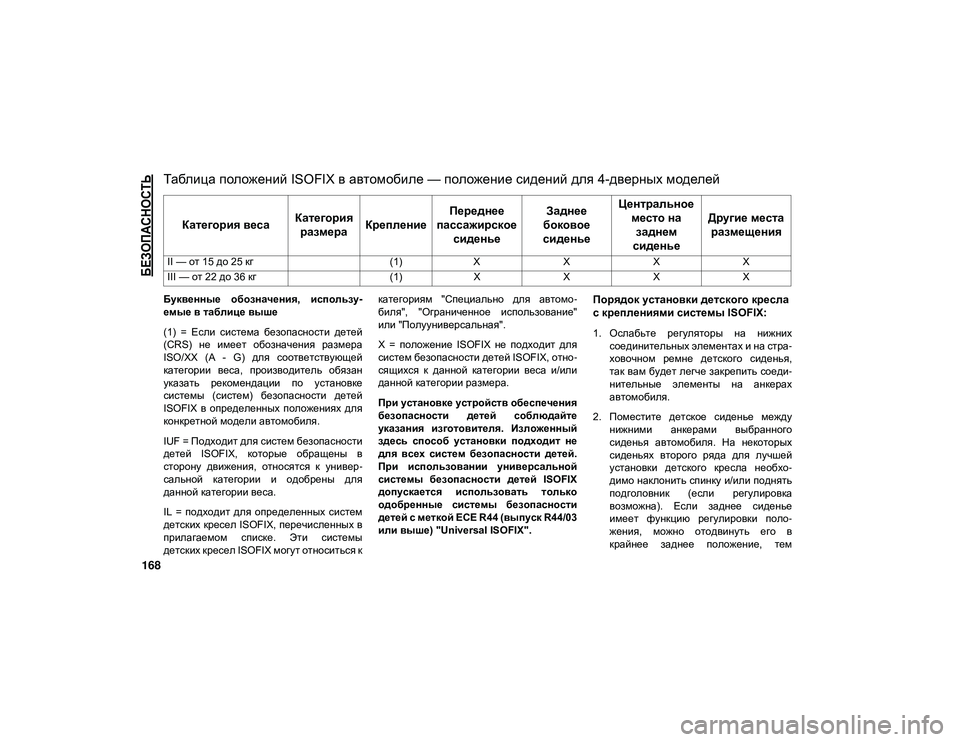

II — от 15 до 25 кг
(1)X XXX
III — от 22 до 36 кг (1)X XXX
Таблица положений ISOFIX в автомобиле — положение сидений для 4-дверных моделей
Категория веса Категория
размера Крепление Переднее
пассажирское сиденье Заднее
боковое
сиденье Центральное
место на заднем
сиденье Другие места
размещения
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 168

169
самым освободив место под детское
кресло. Кроме того, можно отодви-
нуть переднее сиденье вперед, чтобы
освободить больше места для
детского кресла.
3. Закрепите соединительные элементы детского кресла на нижних анкерах
выбранного сиденья.
4. Если кресло имеет страховочный ремень, закрепите его на верхнем
анкере автомобиля. Указания по
креплению страховочного ремня
представлены в пункте "Установка
детских кресел с использованием
верхних анкерных креплений".
5. Затяните все лямки, задвигая при этом детское кресло вниз и внутрь
сиденья автомобиля. Устраните
провисание страховочных ремней в
соответствии с инструкциями изгото -
вителя детского кресла.
6. Проверьте надежность установки детского кресла, потянув его
вперед-назад за фиксатор для ремня.
Смещение детского кресла при этом
не должно превышать 25 мм в любом
направлении.Установка детского кресла с
помощью верхних анкерных
креплений:
1. Осмотрите пространство за сиденьемавтомобиля, на котором будет уста -
новлено детское кресло, и найдите
анкерные крепления. Возможно, вам
понадобится выдвинуть сиденье
вперед, чтобы получить доступ к
анкерным креплениям. Если в авто -
мобиле предусмотрены верхние
анкерные крепления, но у данного
сиденья они отсутствуют, переме -
стите детское кресло на другое
сиденье.
2. Расположите ремень таким образом, чтобы он проходил по прямой между
анкером и детским креслом. Если
автомобиль оборудован настраивае -
мыми подголовниками заднего
кресла, поднимите подголовник и
проложите ремень под подголов -
ником между двумя направляющими
стержнями. Если это невозможно,
опустите подголовник и протяните
ремни вокруг его внешних сторон.

ПРЕДУПРЕЖДЕНИЕ!

Неправильная установка детского
кресла на креплениях типа ISOFIX
может привести к неисправности
такого кресла. В результате ребенок
может получить серьезные травмы
или погибнуть. При установке
детского кресла в точности следуйте
инструкциям производителя.
Крепления детских кресел рассчи -
таны только нагрузки, возникающие
при их правильной фиксации. Они ни
при каких обстоятельствах не могут
использоваться в качестве ремней
безопасности для взрослых людей,
для крепления других предметов или
оборудования к автомобилю.

Устанавливайте детскую систему безо -
пасности только на неподвижном авто -
мобиле. При правильном закреплении
системы детской безопасности ISOFIX
вы услышите щелчок.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 169

БЕЗОПАСНОСТЬ

170
3. Зацепите крюк страховочного ремнядетского кресла за верхний анкер, как
показано на схеме.
Крепление страховочных ремней (модели с двумя дверьми)
Крепление страховочных ремней (модели с четырьмя дверьми) 4. Устраните провисание страховочного
ремня в соответствии с инструкциями
изготовителя детского кресла.Пригодность пассажирских сидений
для использования системы
крепления детских кресел I-Size
Задние боковые сиденья автомобиля
официально одобрены для использо -
вания современных систем крепления
детских кресел I-Size.
Эти системы детских кресел, сконструи -
рованные и официально утвержденные
по типу конструкции в соответствии со
стандартом i-Size (ECE R129), обеспечи -
вают оптимальные условия безопас -
ности для перевозки детей в автомобиле.
Дети (до 15 месяцев) во время поездки
должны находиться в креслах, предна -
значенных для установки против
направления движения.

Повышенная защита в случае бокового
столкновения благодаря системе
детских кресел:

Рекомендуется использовать систему
ISOFIX во избежание неправильной
установки детского кресла:

Повысилась эффективность при выборе
детского кресла, так как выбор основыва -
ется не на весе ребенка, а на его росте.

ПРЕДУПРЕЖДЕНИЕ!

Неправильное присоединение верхней
монтажной лямки может увеличить
амплитуду движения головы ребенка
при экстренном торможении или стол -
кновении автомобиля и стать причиной
тяжелой травмы. Для крепления
верхней монтажной лямки используйте
только крепежную петлю, располо -
женную непосредственно за местом
установки детского кресла.

Если в автомобиле предусмотрено
заднее сиденье с раздельными спин -
ками, следите за тем, чтобы при регу-
лировке лямка не попала в зазор
между спинками.

ПРЕДУПРЕЖДЕНИЕ!

Руководство по эксплуатации детского
кресла содержит инструкции по установке
детского кресла с помощью ремня
безопасности. Прочтите и соблюдайте
эти инструкции для надлежащей
установки детского кресла.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 170

171
Обеспечивается наилучшая совмести-
мость между сиденьями автомобиля и
системами детских кресел: системы
детских кресел i-Size могут считаться
"Super ISOFIX". Это значит, что они
идеально подходят для сидений,
которые соответствуют стандарту
i-Size, но также они могут устанавли -ваться на сиденья, соответствующие
стандарту ISOFIX (ECE R44).
ПРИМЕЧАНИЕ:
Сиденья автомобиля, соответствующие
стандарту i-Size, помечены символом,
который указан на рисунке XX. В следующей таблице в соответствии с
европейским стандартом ECE 129
указаны возможности по установке
системы крепления детских кресел
I-Size.
Легенда к буквам, использованным в таблице:
I-U = подходит для универсального детского кресла i-Size, которое можно установить как против направления движения, так и по направ
-
лению движения.
X = сиденье не подходит для универсального детского кресла i-Size.
Таблица размещения детского кресла i-Size
Устройство Переднее
пассажирское сиденье Заднее боковое Центральное место на
заднем сиденье
Системы крепления
детских кресел I-Size ISO/R2
Xi-U X
ISO/F2 Xi-U X
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 171

БЕЗОПАСНОСТЬ

172
Системы детской безопасности, рекомендованные FCA для вашего автомобиля
Lineaccessori MOPAR® включает в себя полный ассортимент систем детской безопасности для крепления с помощью ремня безо-
пасности автомобиля с тремя точками крепления или с помощью креплений ISOFIX.
Группа по массе Система детской безопасности Тип системы
детской
безопасности Установка системы
детской
безопасности
Группа 0+: для младенцев и
детей массой до 13 кг, от 40 до
80 см
Peg Pérego Primo
Viaggio SL Универсальная
система детской
безопасности/ISOFIX.
Детское кресло
должно быть
установлено против
направления движения
только с помощью
ремней безопасности
или специального
основания ISOFIX
(приобретается
отдельно), а также
креплений ISOFIX.
Кресло должно
располагаться на
заднем боковом
сиденье.
Peg Pérego ISOFIX 0+1
K Base
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 172

173
Группа 1: от 9 до 18 кг, от 67 до
105 см
Britax Roemer Duo Plus Детское кресло
должно быть
установлено по
направлению
движения с помощью
креплений ISOFIX и
верхнего ремня,
который поставляется
вместе с системой
детской безопасности.
Кресло должно
располагаться на
заднем боковом
сиденье.
Группа по массе
Система детской безопасности Тип системы
детской
безопасности Установка системы
детской
безопасности
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 173

БЕЗОПАСНОСТЬ

174
Группа 2: от 15 до 25 кг, от
95 до 135 см
Britax Roemer Kidfix XP Детское кресло можно
установить по
направлению
движения с помощью
ремня безопасности с
креплением в трех
точках и креплений
ISOFIX автомобиля
(если имеются). Jeep
рекомендует
устанавливать детское
кресло, используя
точки крепления
ISOFIX автомобиля.
Кресло должно
располагаться на
заднем боковом
сиденье.
Группа по массе
Система детской безопасности Тип системы
детской
безопасности Установка системы
детской
безопасности
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 174
