2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

6897-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

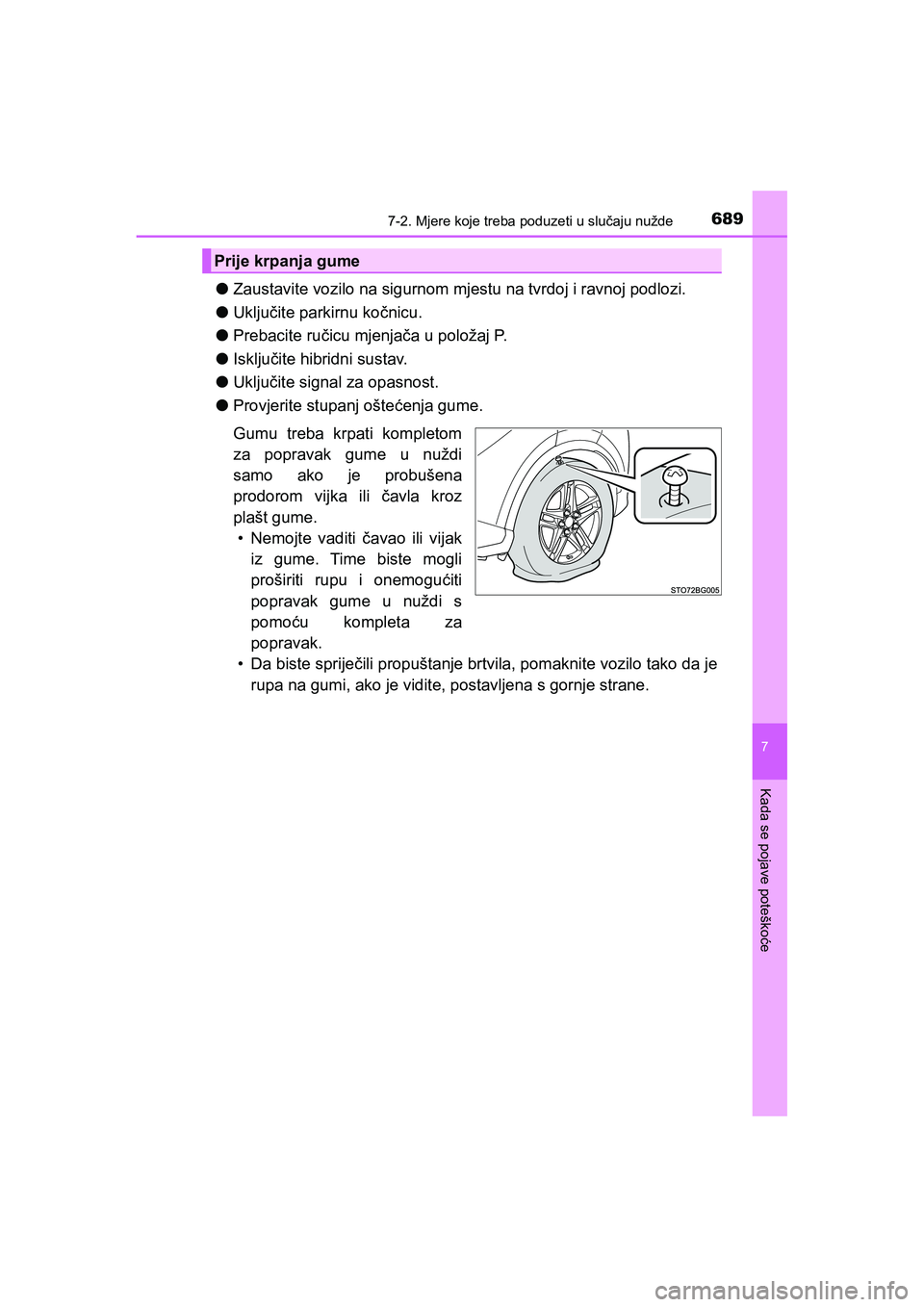

●Zaustavite vozilo na sigurnom mjestu na tvrdoj i ravnoj podlozi.
●Uključite parkirnu kočnicu.
●Prebacite ručicu mjenjača u položaj P.
●Isključite hibridni sustav.
●Uključite signal za opasnost.
●Provjerite stupanj oštećenja gume.
Gumu treba krpati kompletom
za popravak gume u nuždi
samo ako je probušena
prodorom vijka ili čavla kroz
plašt gume.
• Nemojte vaditi čavao ili vijak
iz gume. Time biste mogli
proširiti rupu i onemogućiti
popravak gume u nuždi s
pomoću kompleta za
popravak.
• Da biste spriječili propuštanje brtvila, pomaknite vozilo tako da je
rupa na gumi, ako je vidite, postavljena s gornje strane.
Prije krpanja gume
C-HR_HV_OM_Europe_OM10647CR.book Page 689 Saturday, November 16, 2019 5:49 PM

6907-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

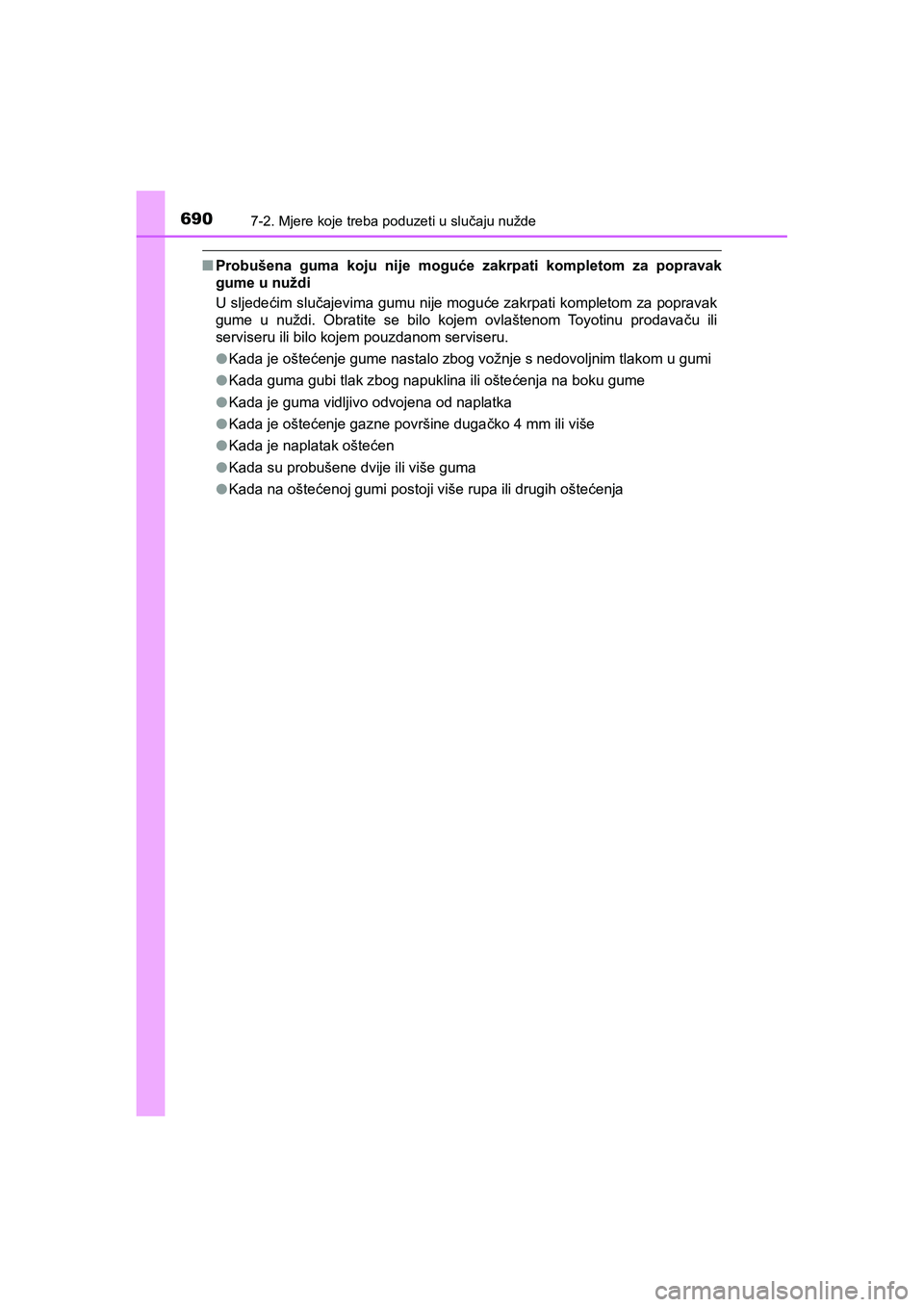

■Probušena guma koju nije moguće zakrpati kompletom za popravak
gume u nuždi
U sljedećim slučajevima gumu nije moguće zakrpati kompletom za popravak
gume u nuždi. Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru.
●Kada je oštećenje gume nastalo zbog vožnje s nedovoljnim tlakom u gumi
●Kada guma gubi tlak zbog napuklina ili oštećenja na boku gume
●Kada je guma vidljivo odvojena od naplatka
●Kada je oštećenje gazne površine dugačko 4 mm ili više
●Kada je naplatak oštećen
●Kada su probušene dvije ili više guma
●Kada na oštećenoj gumi postoji više rupa ili drugih oštećenja
C-HR_HV_OM_Europe_OM10647CR.book Page 690 Saturday, November 16, 2019 5:49 PM

6917-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

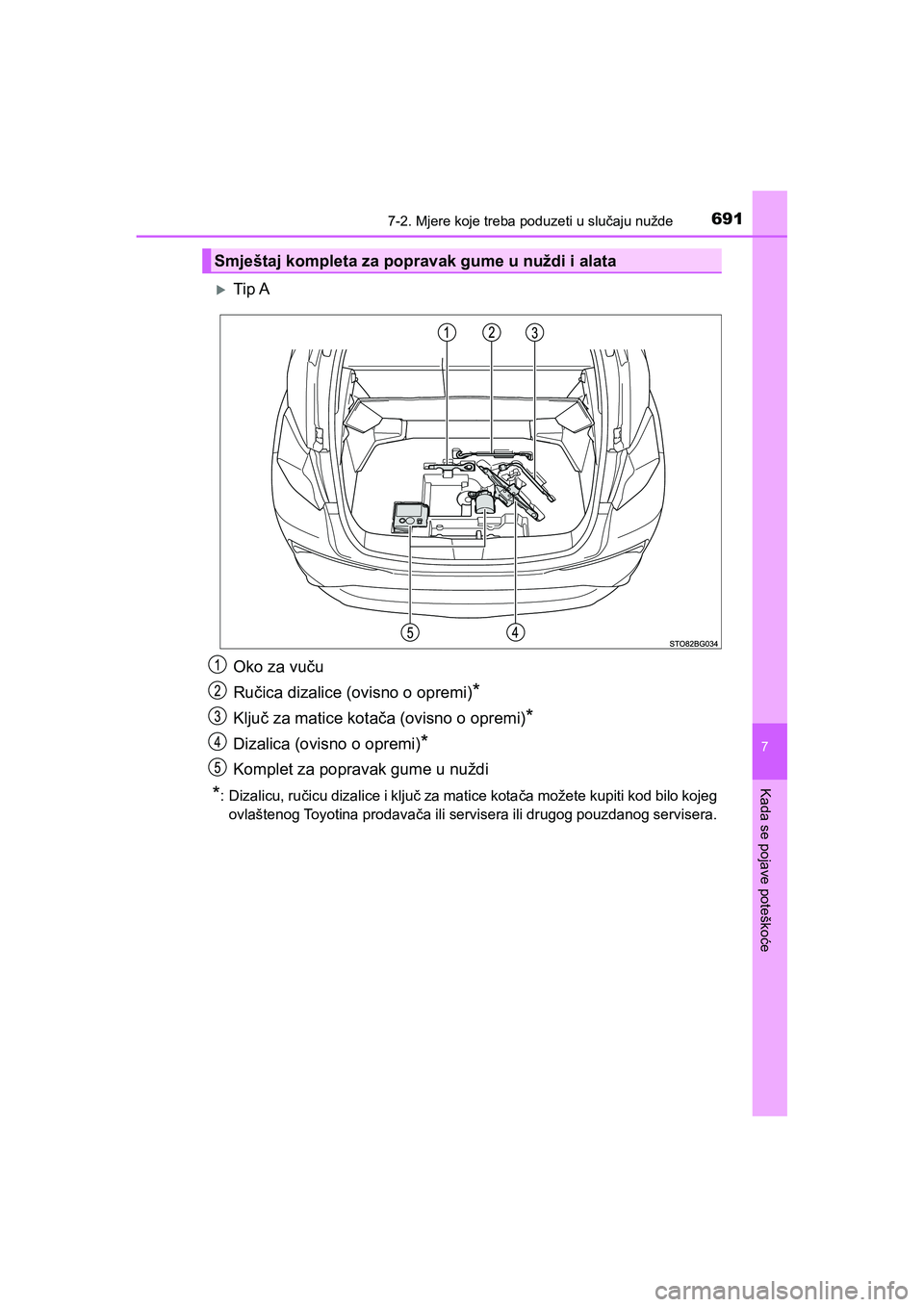

Tip A
Oko za vuču
Ručica dizalice (ovisno o opremi)
*
Ključ za matice kotača (ovisno o opremi)*
Dizalica (ovisno o opremi)*
Komplet za popravak gume u nuždi
*: Dizalicu, ručicu dizalice i ključ za matice kotača možete kupiti kod bilo kojeg
ovlaštenog Toyotina prodavača ili servisera ili drugog pouzdanog servisera.
Smještaj kompleta za popravak gume u nuždi i alata
C-HR_HV_OM_Europe_OM10647CR.book Page 691 Saturday, November 16, 2019 5:49 PM

6927-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

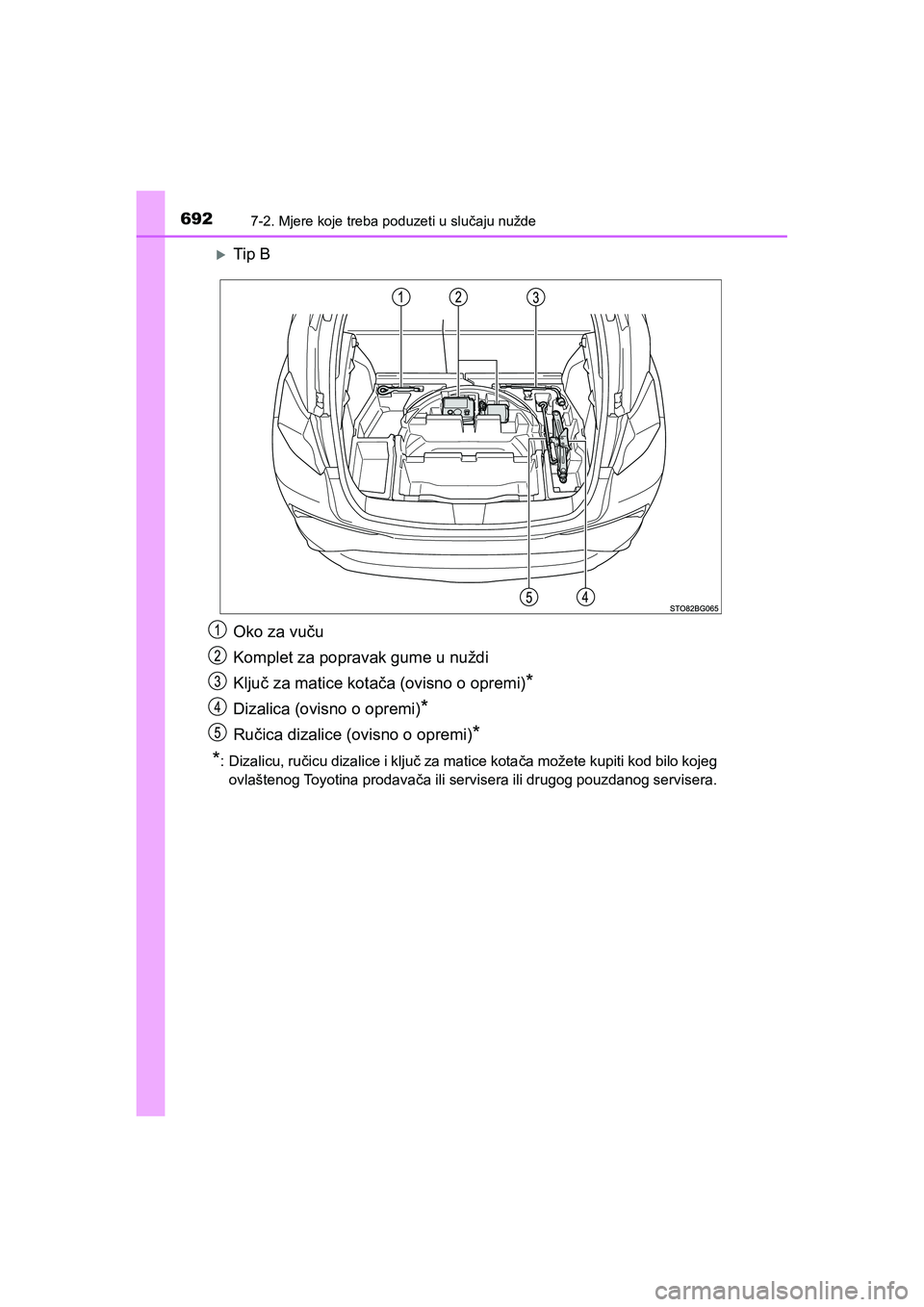

Tip B
Oko za vuču
Komplet za popravak gume u nuždi
Ključ za matice kotača (ovisno o opremi)
*
Dizalica (ovisno o opremi)*
Ručica dizalice (ovisno o opremi)*
*
: Dizalicu, ručicu dizalice i ključ za matice kotača možete kupiti kod bilo kojeg
ovlaštenog Toyotina prodavača ili servisera ili drugog pouzdanog servisera.
C-HR_HV_OM_Europe_OM10647CR.book Page 692 Saturday, November 16, 2019 5:49 PM

6937-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Tip C
Komplet za popravak gume u nuždi
Oko za vuču
C-HR_HV_OM_Europe_OM10647CR.book Page 693 Saturday, November 16, 2019 5:49 PM

6947-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

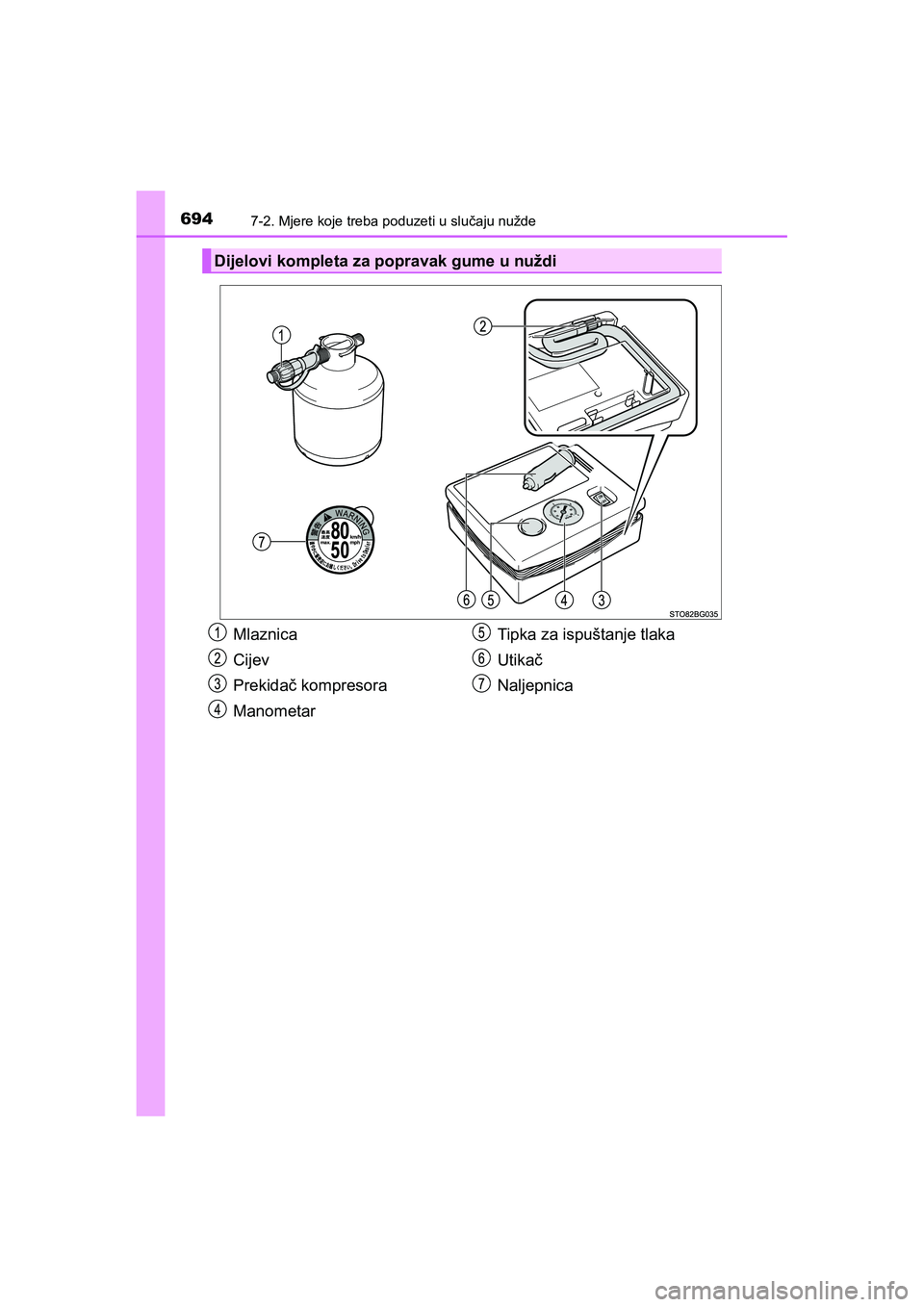

Dijelovi kompleta za popravak gume u nuždi
Mlaznica
Cijev
Prekidač kompresora
ManometarTipka za ispuštanje tlaka
Utikač
Naljepnica
C-HR_HV_OM_Europe_OM10647CR.book Page 694 Saturday, November 16, 2019 5:49 PM

6957-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

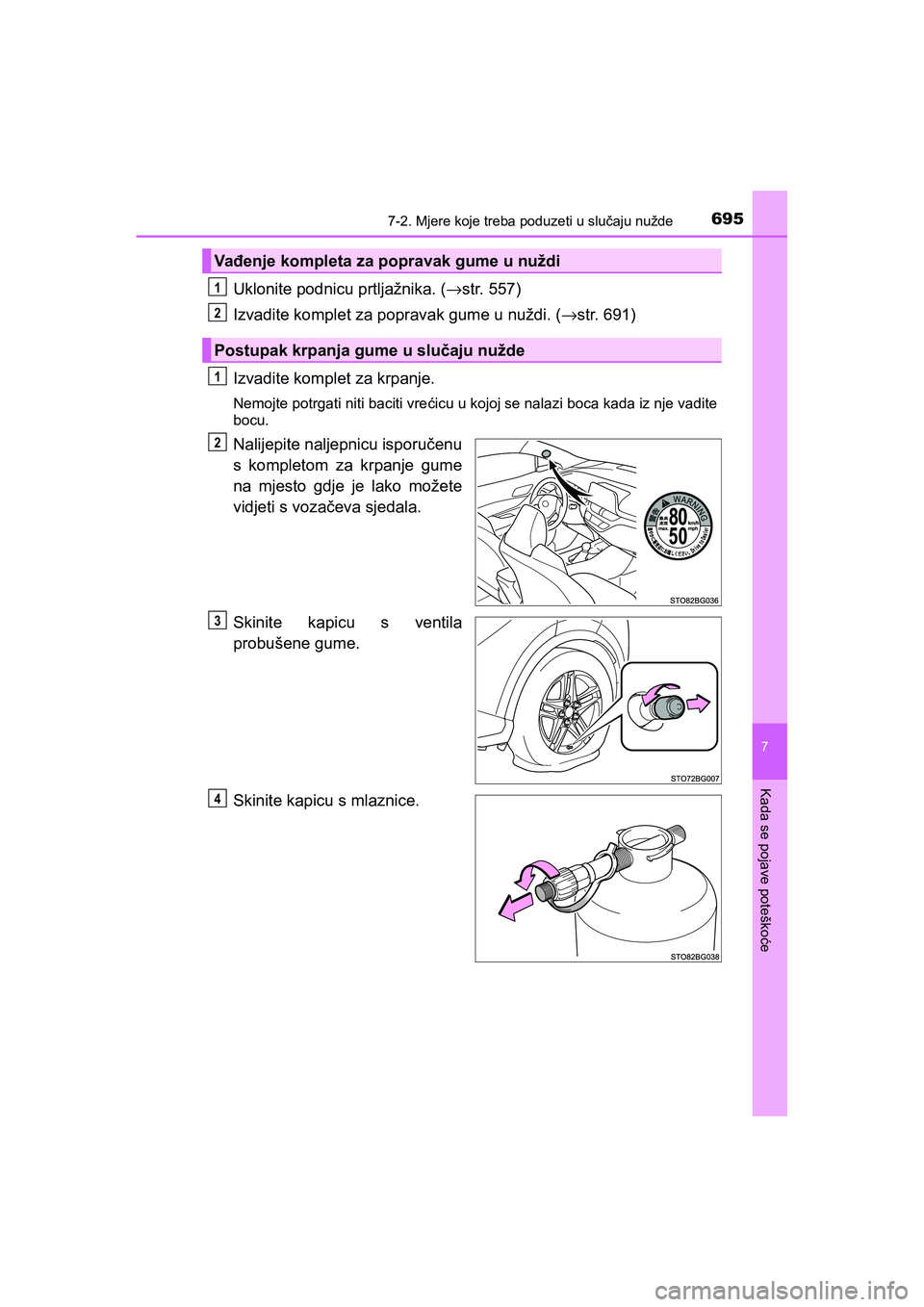

Uklonite podnicu prtljažnika. (→str. 557)
Izvadite komplet za popravak gume u nuždi. (→str. 691)
Izvadite komplet za krpanje.
Nemojte potrgati niti baciti vrećicu u kojoj se nalazi boca kada iz nje vadite
bocu.
Nalijepite naljepnicu isporučenu
s kompletom za krpanje gume
na mjesto gdje je lako možete
vidjeti s vozačeva sjedala.
Skinite kapicu s ventila
probušene gume.
Skinite kapicu s mlaznice.
Vađenje kompleta za popravak gume u nuždi
Postupak krpanja gume u slučaju nužde
1
2
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 695 Saturday, November 16, 2019 5:49 PM

6967-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

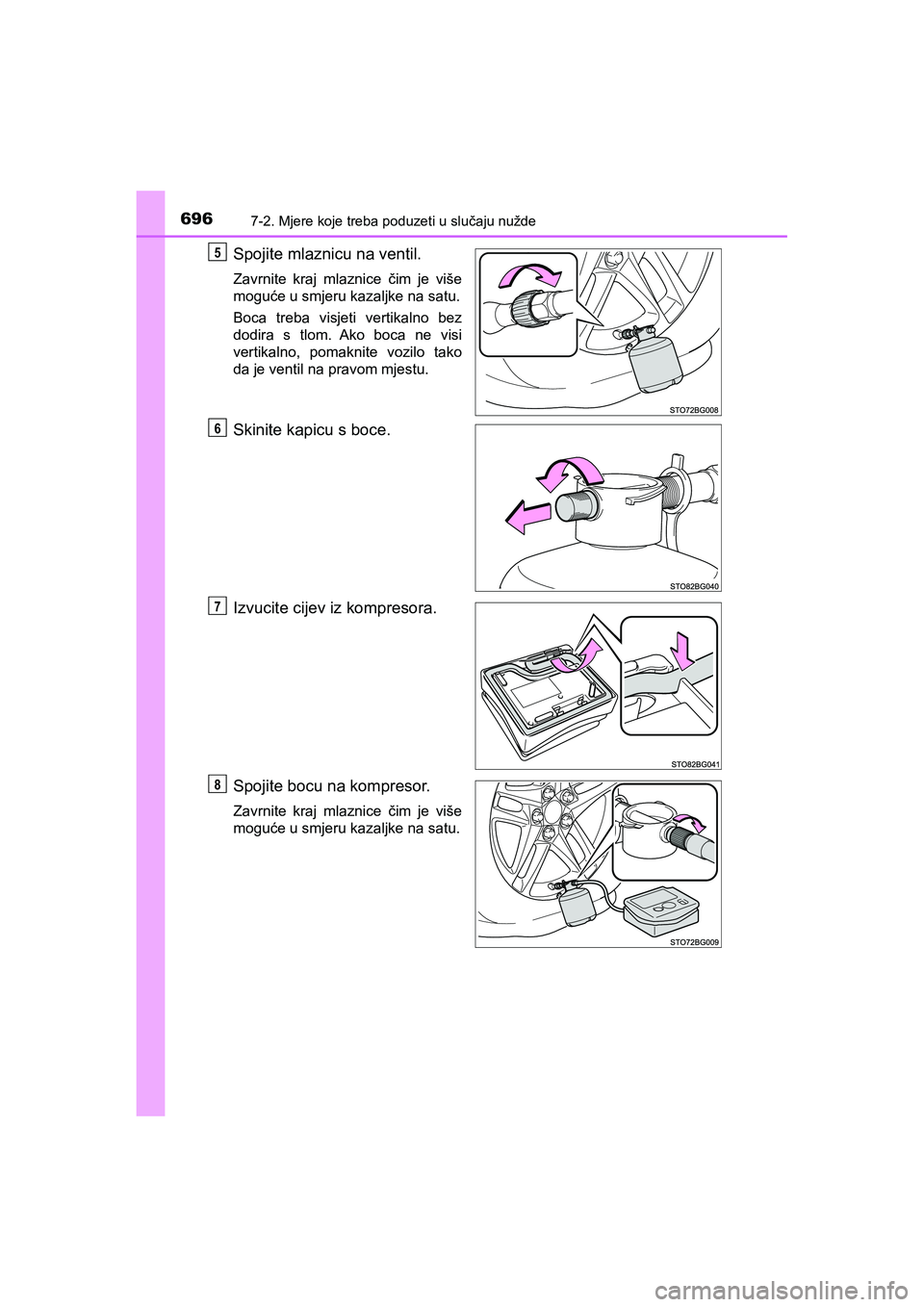

Spojite mlaznicu na ventil.
Zavrnite kraj mlaznice čim je više
moguće u smjeru kazaljke na satu.
Boca treba visjeti vertikalno bez
dodira s tlom. Ako boca ne visi
vertikalno, pomaknite vozilo tako
da je ventil na pravom mjestu.
Skinite kapicu s boce.
Izvucite cijev iz kompresora.
Spojite bocu na kompresor.
Zavrnite kraj mlaznice čim je više
moguće u smjeru kazaljke na satu.
5
6
7
8
C-HR_HV_OM_Europe_OM10647CR.book Page 696 Saturday, November 16, 2019 5:49 PM
