2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

153
1
1-5. Sustav odvraćanja od krađe
Za sigurnost i zaštitu
C-HR_HV_OM_Europe_OM10647E

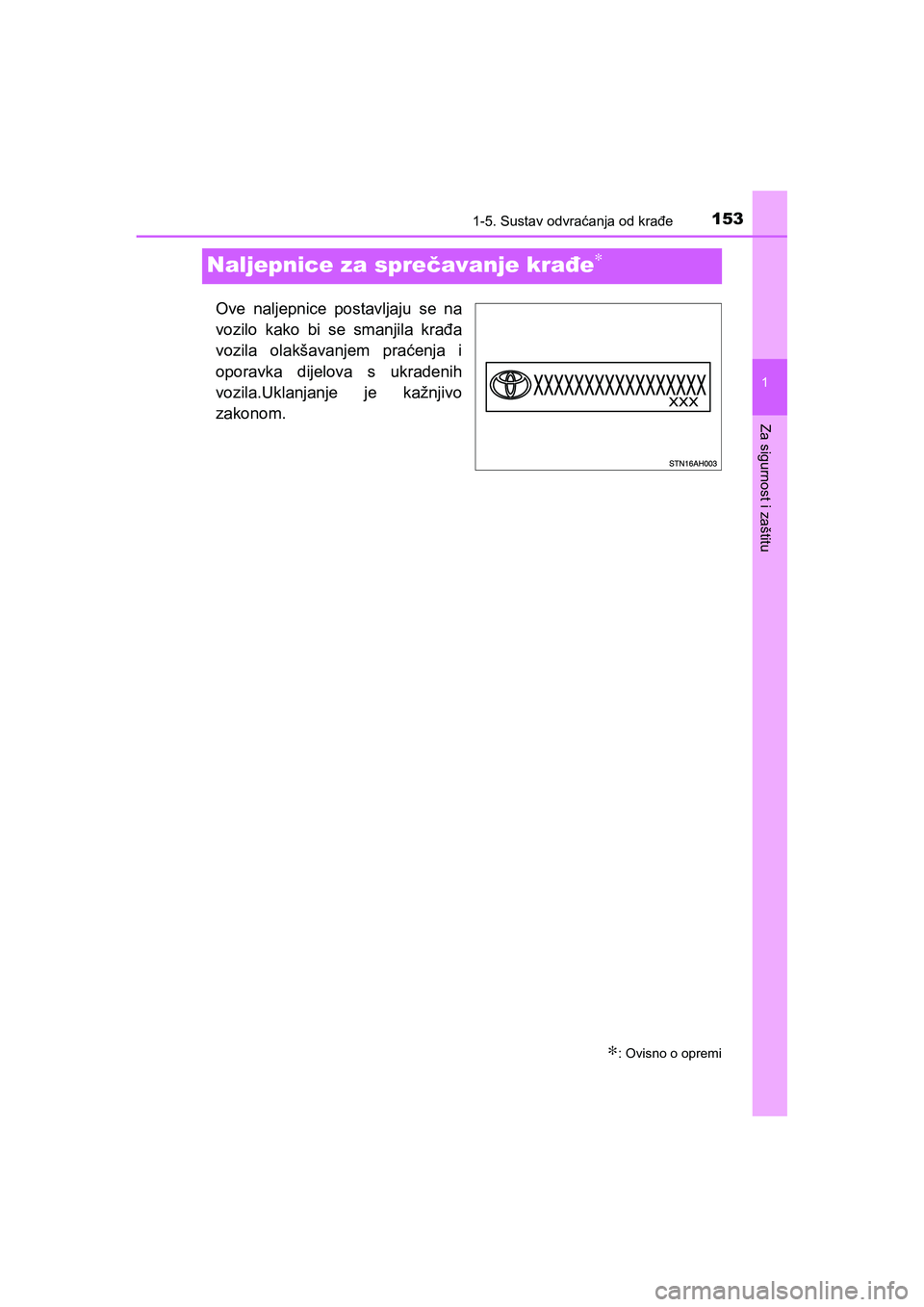

Naljepnice za sprečavanje krađe∗
Ove naljepnice postavljaju se na
vozilo kako bi se smanjila krađa
vozila olakšavanjem praćenja i
oporavka dijelova s ukradenih
vozila.Uklanjanje je kažnjivo
zakonom.
∗: Ovisno o opremi
C-HR_HV_OM_Europe_OM10647CR.book Page 153 Saturday, November 16, 2019 5:49 PM

1541-5. Sustav odvraćanja od krađe
C-HR_HV_OM_Europe_OM10647E
C-HR_HV_OM_Europe_OM10647CR.book Page 154 Saturday, November 16, 2019 5:49 PM

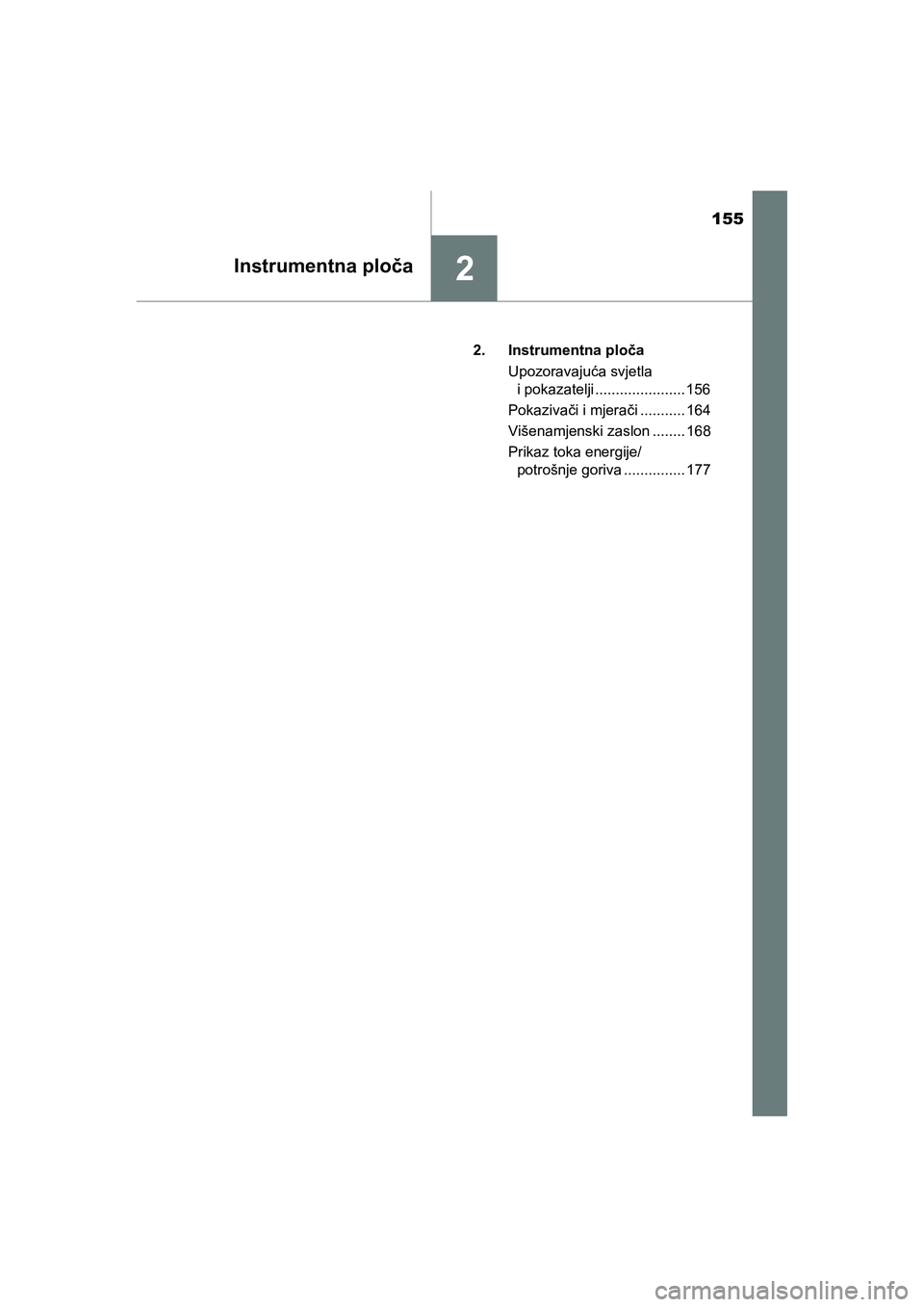

155
2Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E2. Instrumentna ploča
Upozoravajuća svjetla
i pokazatelji ...................... 156
Pokazivači i mjerači ........... 164
Višenamjenski zaslon ........ 168
Prikaz toka energije/
potrošnje goriva ............... 177
C-HR_HV_OM_Europe_OM10647CR.book Page 155 Saturday, November 16, 2019 5:49 PM

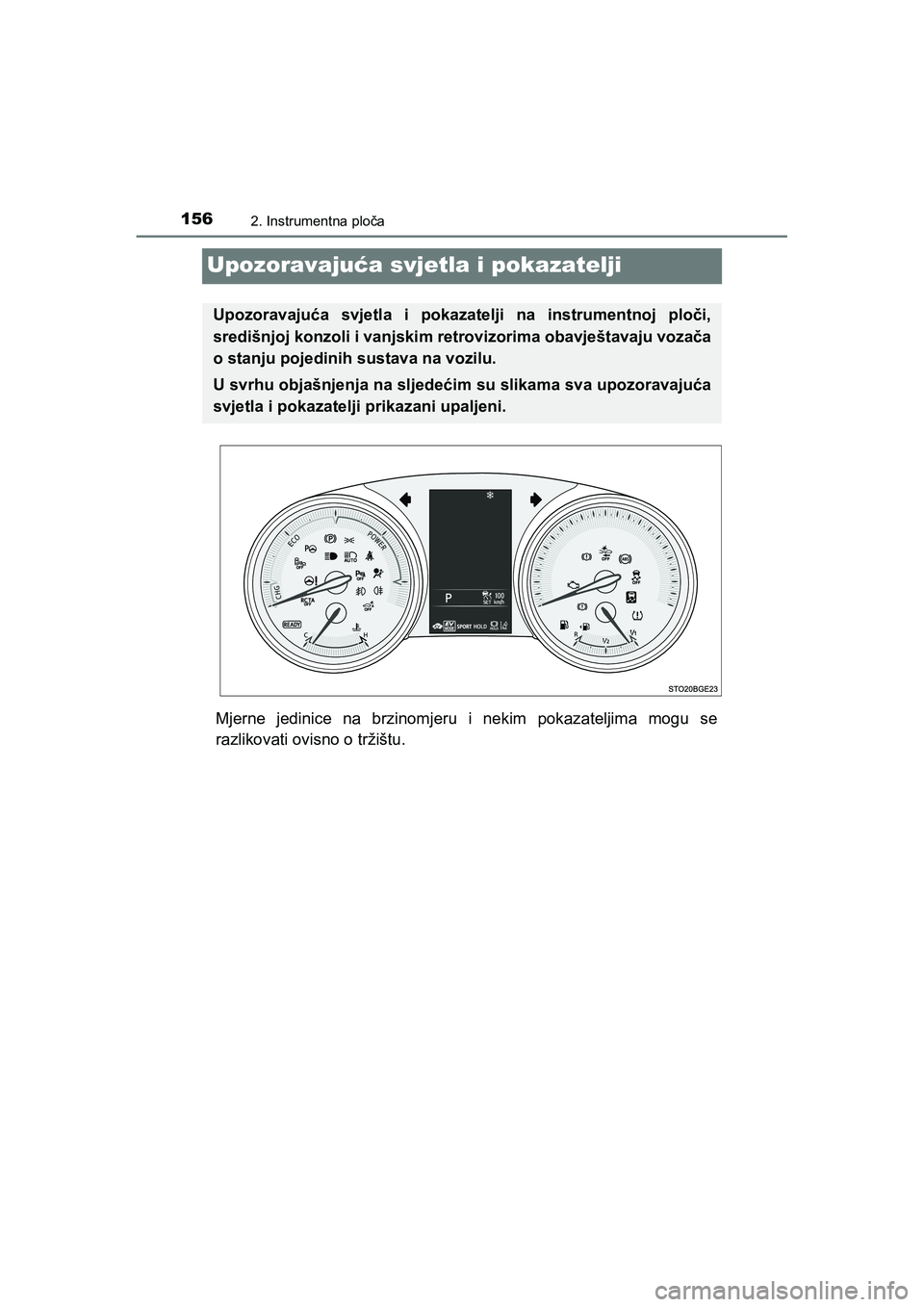

1562. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
Upozoravajuća svjetla i pokazatelji
Mjerne jedinice na brzinomjeru i nekim pokazateljima mogu se
razlikovati ovisno o tržištu.
Upozoravajuća svjetla i pokazatelji na instrumentnoj ploči,
središnjoj konzoli i vanjskim retrovizorima obavještavaju vozača
o stanju pojedinih sustava na vozilu.
U svrhu objašnjenja na sljedećim su slikama sva upozoravajuća
svjetla i pokazatelji prikazani upaljeni.
C-HR_HV_OM_Europe_OM10647CR.book Page 156 Saturday, November 16, 2019 5:49 PM

1572. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
Upozoravajuća svjetla obavještavaju vozača o kvarovima na
naznačenim sustavima na vozilu.
Upozoravajuća svjetla
Upozoravajuća svjetlaStranice
*1Upozoravajuće svjetlo za kočioni sustav
(crveno)str. 675
*1Upozoravajuće svjetlo za kvar str. 676
*1Upozoravajuće svjetlo za zračne jastuke
(SRS)str. 676
*1Upozoravajuće svjetlo za sustav ABS str. 676
*1Upozoravajuće svjetlo električnog
servoupravljača (crveno)str. 676
*1Upozoravajuće svjetlo električnog
servoupravljača (žuto)str. 676
*1, 2Pokazatelj isključenog Toyotina senzora za
pomoć pri parkiranju (ovisno o opremi)str. 677
*1, 2Pokazatelj isključene funkcije PKSB (ovisno
o opremi)str. 677
*2Pokazatelj „RCTA OFF” (ovisno o opremi) str. 677
*1, 3Svjetlosni pokazatelj za proklizavanje
kotačastr. 678
*1Upozoravajuće svjetlo za kočioni sustav
(žuto)str. 678
C-HR_HV_OM_Europe_OM10647CR.book Page 157 Saturday, November 16, 2019 5:49 PM

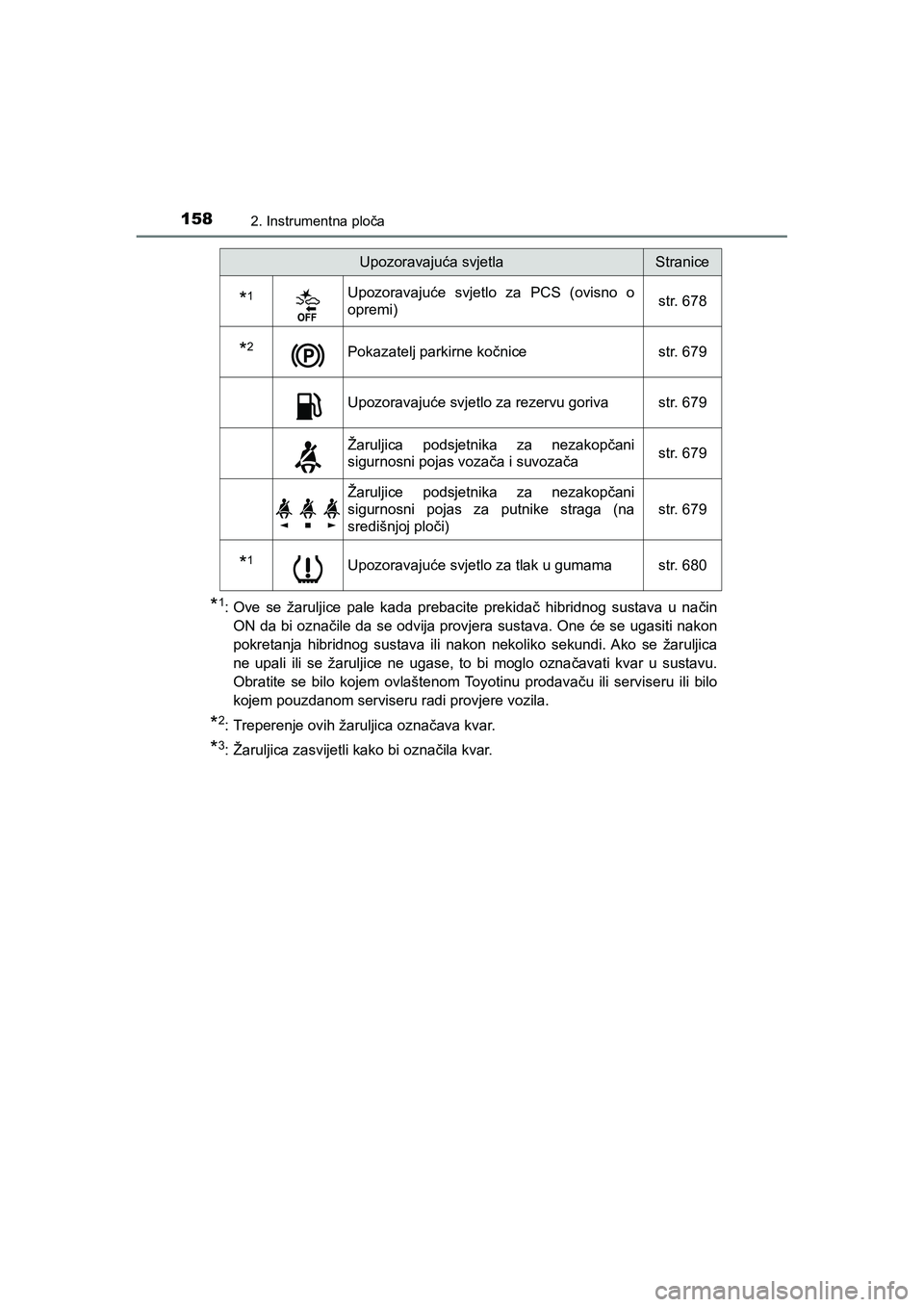

1582. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
*1: Ove se žaruljice pale kada prebacite prekidač hibridnog sustava u način
ON da bi označile da se odvija provjera sustava. One će se ugasiti nakon
pokretanja hibridnog sustava ili nakon nekoliko sekundi. Ako se žaruljica
ne upali ili se žaruljice ne ugase, to bi moglo označavati kvar u sustavu.
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru radi provjere vozila.
*2: Treperenje ovih žaruljica označava kvar.
*3: Žaruljica zasvijetli kako bi označila kvar.
*1Upozoravajuće svjetlo za PCS (ovisno o
opremi)str. 678
*2Pokazatelj parkirne kočnice str. 679
Upozoravajuće svjetlo za rezervu goriva str. 679
Žaruljica podsjetnika za nezakopčani
sigurnosni pojas vozača i suvozačastr. 679
Žaruljice podsjetnika za nezakopčani
sigurnosni pojas za putnike straga (na
središnjoj ploči)str. 679
*1Upozoravajuće svjetlo za tlak u gumama str. 680
Upozoravajuća svjetlaStranice
C-HR_HV_OM_Europe_OM10647CR.book Page 158 Saturday, November 16, 2019 5:49 PM

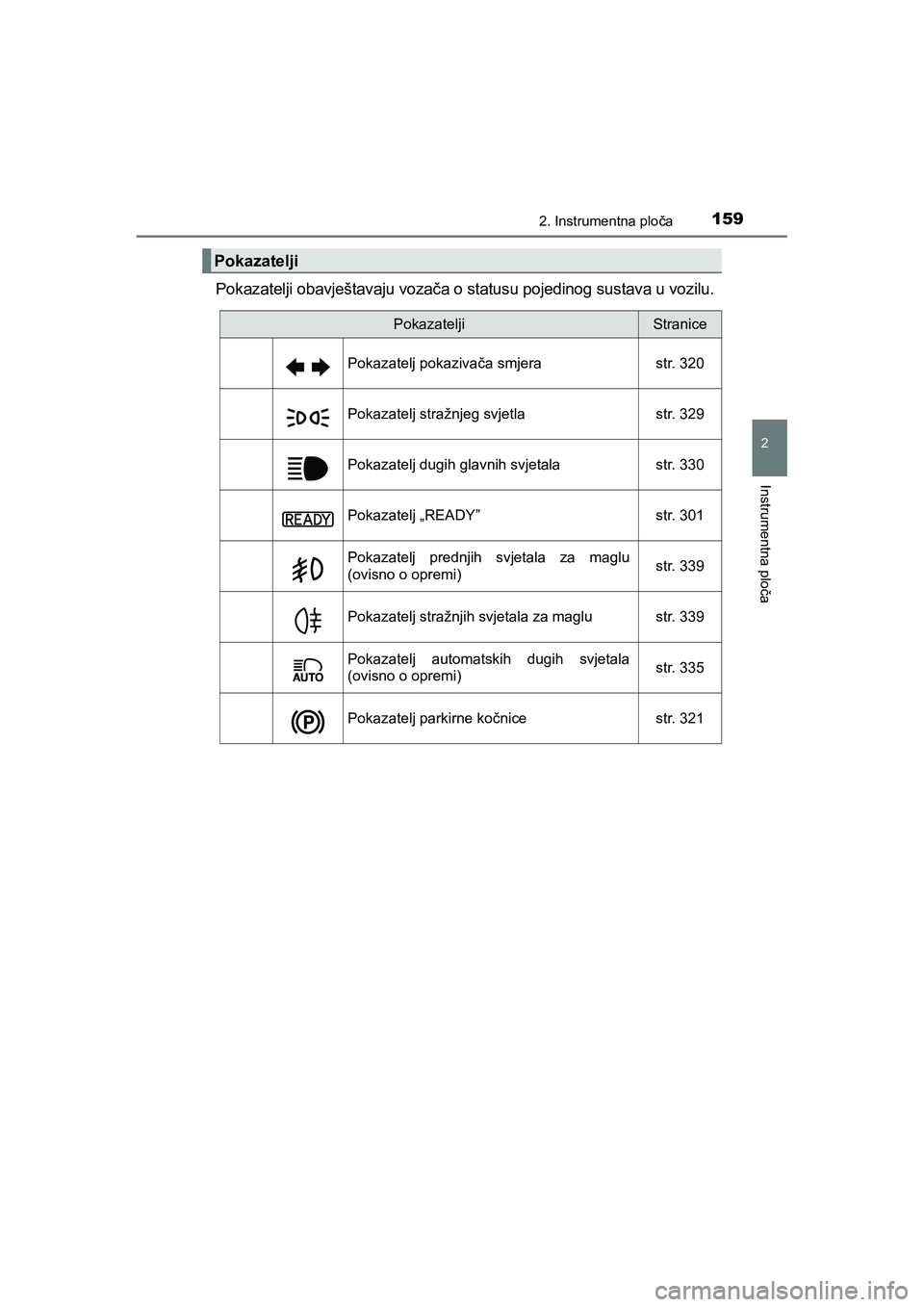

1592. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
Pokazatelji obavještavaju vozača o statusu pojedinog sustava u vozilu.
Pokazatelji
PokazateljiStranice
Pokazatelj pokazivača smjera str. 320
Pokazatelj stražnjeg svjetla str. 329
Pokazatelj dugih glavnih svjetala str. 330
Pokazatelj „READY” str. 301
Pokazatelj prednjih svjetala za maglu
(ovisno o opremi)str. 339
Pokazatelj stražnjih svjetala za maglu str. 339
Pokazatelj automatskih dugih svjetala
(ovisno o opremi)str. 335
Pokazatelj parkirne kočnice str. 321
C-HR_HV_OM_Europe_OM10647CR.book Page 159 Saturday, November 16, 2019 5:49 PM

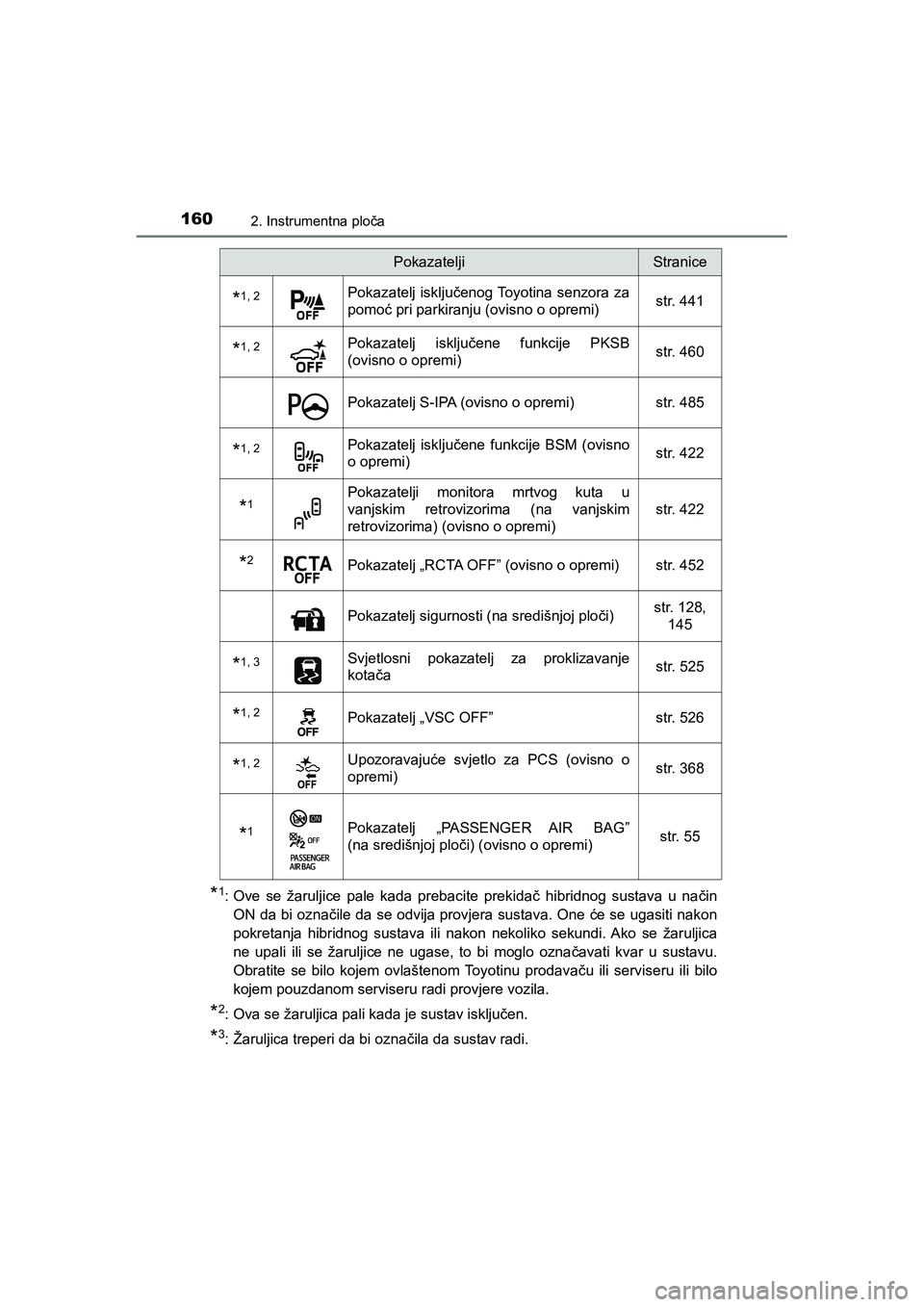

1602. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
*1: Ove se žaruljice pale kada prebacite prekidač hibridnog sustava u način
ON da bi označile da se odvija provjera sustava. One će se ugasiti nakon
pokretanja hibridnog sustava ili nakon nekoliko sekundi. Ako se žaruljica
ne upali ili se žaruljice ne ugase, to bi moglo označavati kvar u sustavu.
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru radi provjere vozila.
*2: Ova se žaruljica pali kada je sustav isključen.
*3: Žaruljica treperi da bi označila da sustav radi.
*1, 2Pokazatelj isključenog Toyotina senzora za
pomoć pri parkiranju (ovisno o opremi)str. 441
*1, 2Pokazatelj isključene funkcije PKSB
(ovisno o opremi)str. 460
Pokazatelj S-IPA (ovisno o opremi) str. 485
*1, 2Pokazatelj isključene funkcije BSM (ovisno
o opremi)str. 422
*1Pokazatelji monitora mrtvog kuta u
vanjskim retrovizorima (na vanjskim
retrovizorima) (ovisno o opremi)str. 422
*2Pokazatelj „RCTA OFF” (ovisno o opremi) str. 452
Pokazatelj sigurnosti (na središnjoj ploči)str. 128,
145
*1, 3Svjetlosni pokazatelj za proklizavanje
kotačastr. 525
*1, 2Pokazatelj „VSC OFF” str. 526
*1, 2Upozoravajuće svjetlo za PCS (ovisno o
opremi)str. 368
*1Pokazatelj „PASSENGER AIR BAG”
(na središnjoj ploči) (ovisno o opremi)str. 55
PokazateljiStranice
C-HR_HV_OM_Europe_OM10647CR.book Page 160 Saturday, November 16, 2019 5:49 PM
