2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

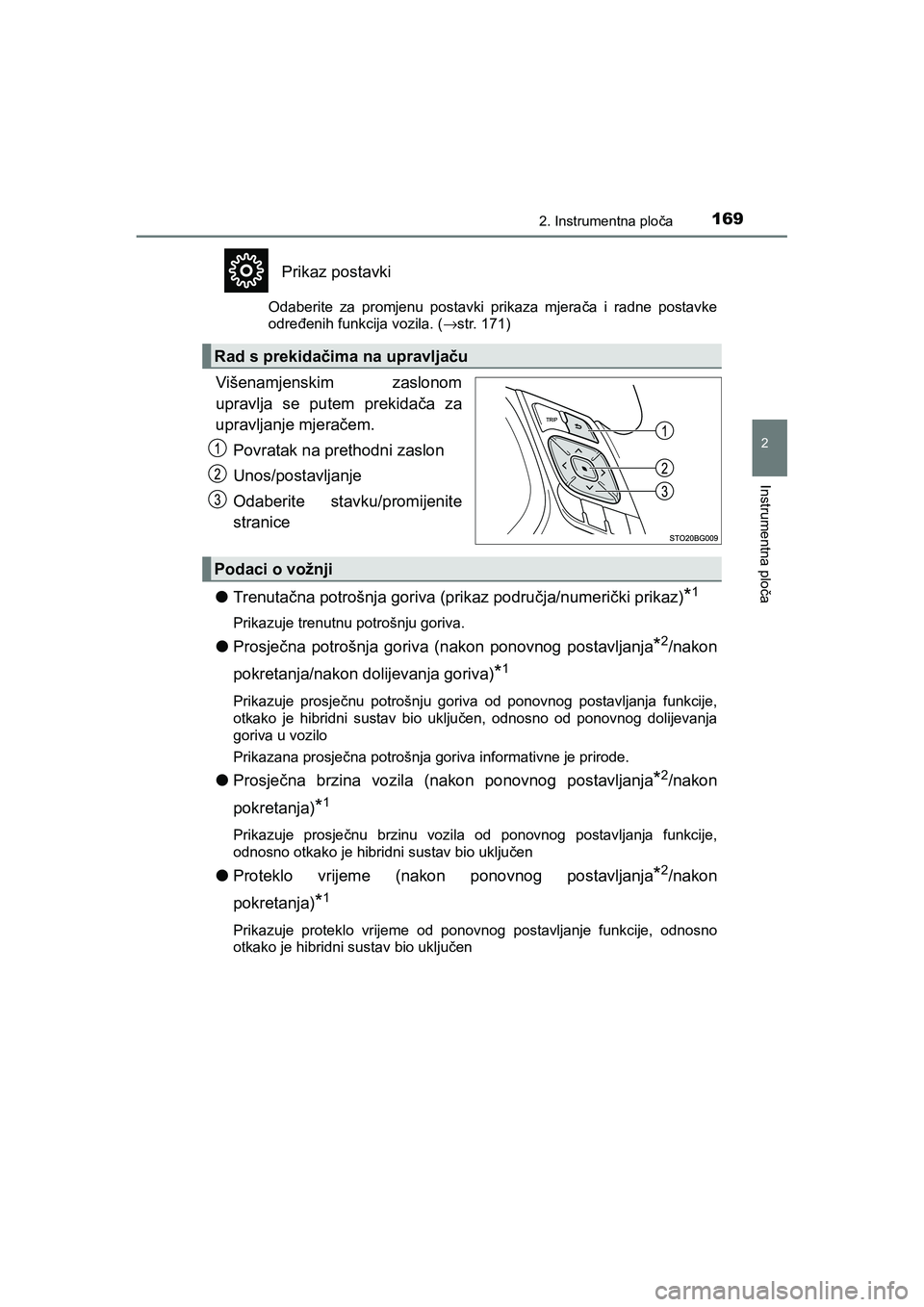

1692. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
Prikaz postavki
Odaberite za promjenu postavki prikaza mjerača i radne postavke
određenih funkcija vozila. (→str. 171)
Višenamjenskim zaslonom
upravlja se putem prekidača za
upravljanje mjeračem.
Povratak na prethodni zaslon
Unos/postavljanje
Odaberite stavku/promijenite
stranice
●Trenutačna potrošnja goriva (prikaz područja/numerički prikaz)
*1
Prikazuje trenutnu potrošnju goriva.
●Prosječna potrošnja goriva (nakon ponovnog postavljanja*2/nakon
pokretanja/nakon dolijevanja goriva)
*1
Prikazuje prosječnu potrošnju goriva od ponovnog postavljanja funkcije,
otkako je hibridni sustav bio uključen, odnosno od ponovnog dolijevanja
goriva u vozilo
Prikazana prosječna potrošnja goriva informativne je prirode.
●Prosječna brzina vozila (nakon ponovnog postavljanja*2/nakon
pokretanja)
*1
Prikazuje prosječnu brzinu vozila od ponovnog postavljanja funkcije,
odnosno otkako je hibridni sustav bio uključen
●Proteklo vrijeme (nakon ponovnog postavljanja*2/nakon
pokretanja)
*1
Prikazuje proteklo vrijeme od ponovnog postavljanje funkcije, odnosno
otkako je hibridni sustav bio uključen
Rad s prekidačima na upravljaču
Podaci o vožnji
C-HR_HV_OM_Europe_OM10647CR.book Page 169 Saturday, November 16, 2019 5:49 PM

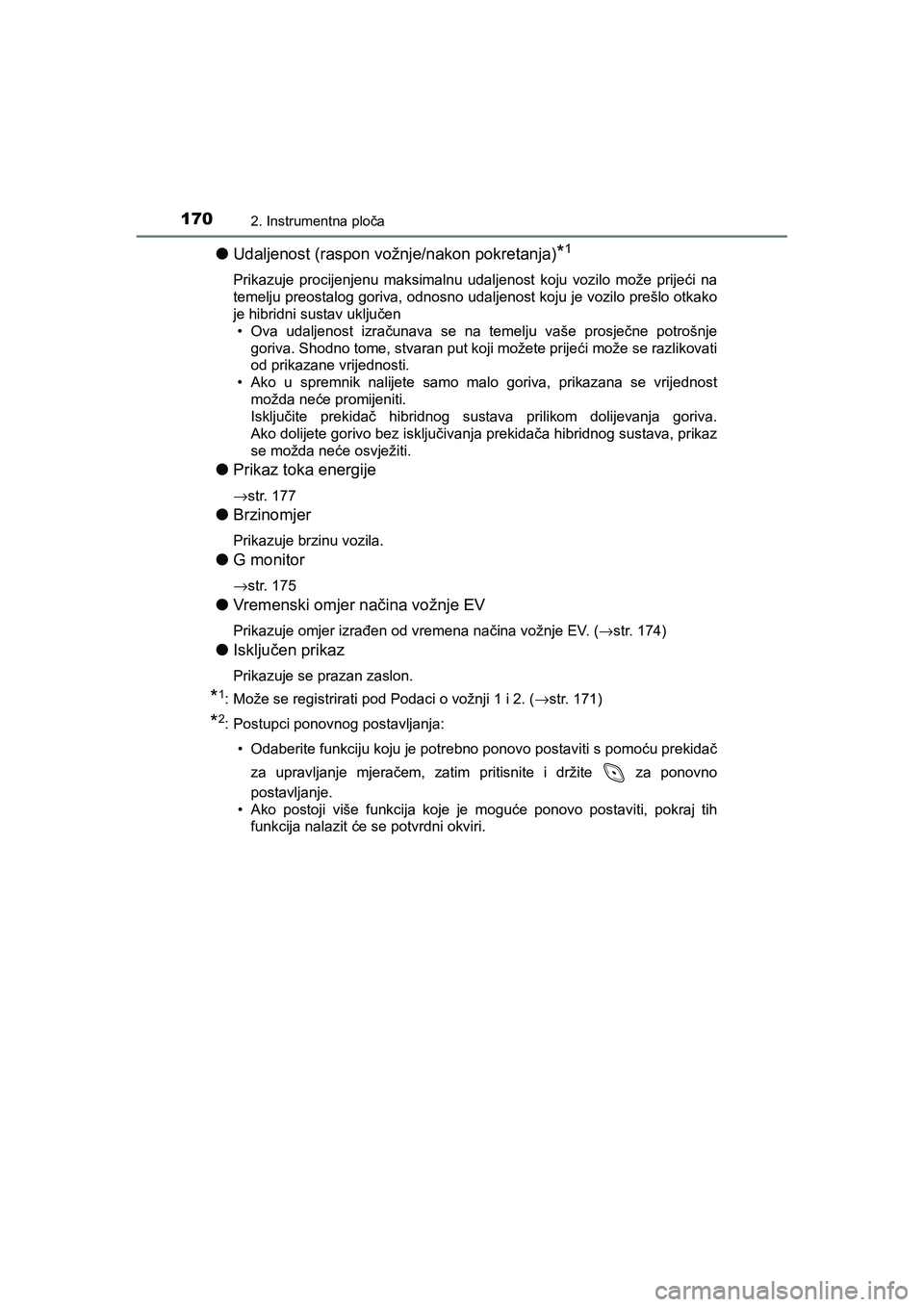

1702. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
●Udaljenost (raspon vožnje/nakon pokretanja)*1
Prikazuje procijenjenu maksimalnu udaljenost koju vozilo može prijeći na
temelju preostalog goriva, odnosno udaljenost koju je vozilo prešlo otkako
je hibridni sustav uključen
• Ova udaljenost izračunava se na temelju vaše prosječne potrošnje
goriva. Shodno tome, stvaran put koji možete prijeći može se razlikovati
od prikazane vrijednosti.
• Ako u spremnik nalijete samo malo goriva, prikazana se vrijednost
možda neće promijeniti.
Isključite prekidač hibridnog sustava prilikom dolijevanja goriva.
Ako dolijete gorivo bez isključivanja prekidača hibridnog sustava, prikaz
se možda neće osvježiti.
●Prikaz toka energije
→str. 177
●Brzinomjer
Prikazuje brzinu vozila.
●G monitor
→str. 175
●Vremenski omjer načina vožnje EV
Prikazuje omjer izrađen od vremena načina vožnje EV. (→str. 174)
●Isključen prikaz
Prikazuje se prazan zaslon.
*1: Može se registrirati pod Podaci o vožnji 1 i 2. (→str. 171)
*2: Postupci ponovnog postavljanja:
• Odaberite funkciju koju je potrebno ponovo postaviti s pomoću prekidač
za upravljanje mjeračem, zatim pritisnite i držite za ponovno
postavljanje.
• Ako postoji više funkcija koje je moguće ponovo postaviti, pokraj tih
funkcija nalazit će se potvrdni okviri.
C-HR_HV_OM_Europe_OM10647CR.book Page 170 Saturday, November 16, 2019 5:49 PM

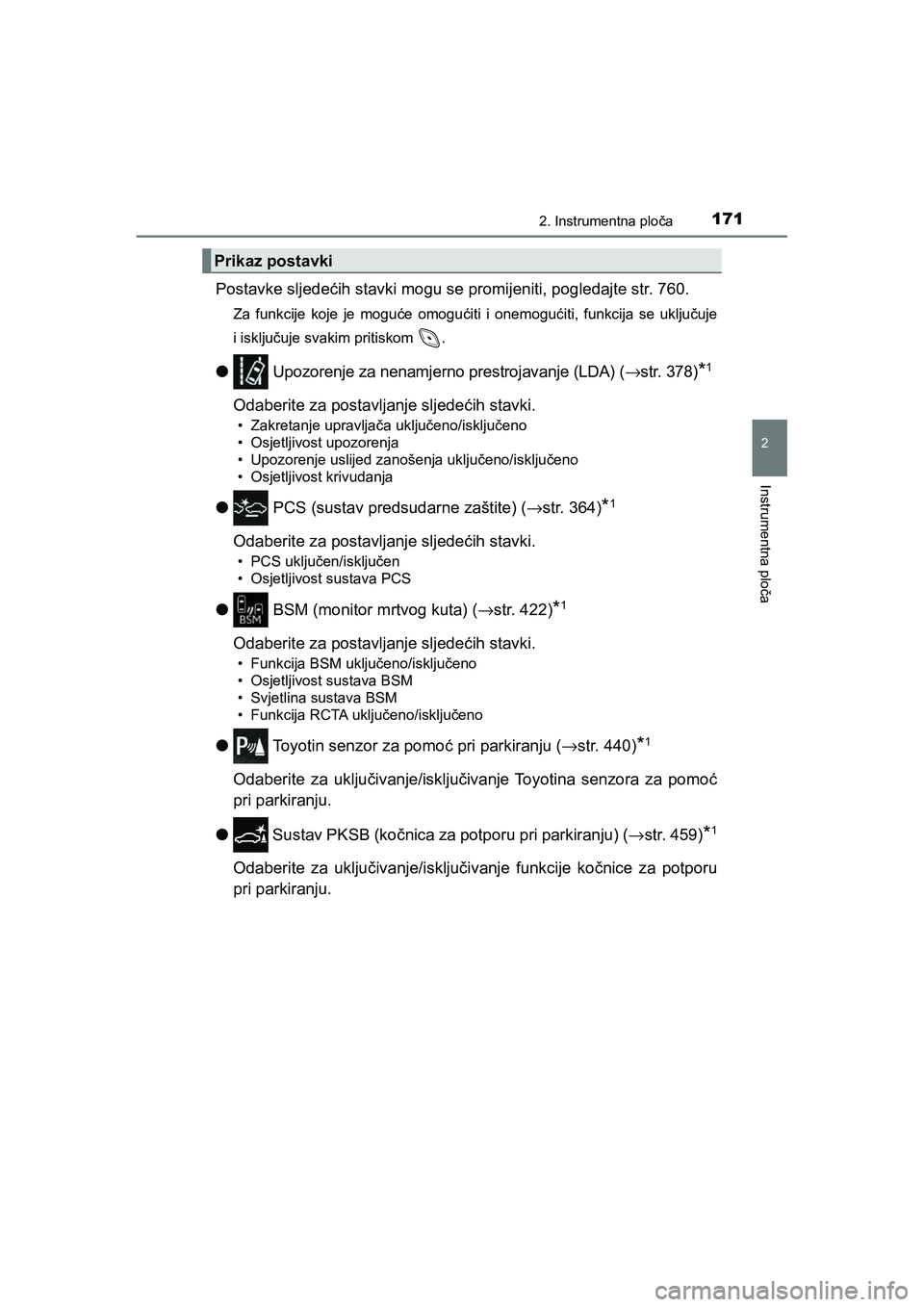

1712. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
Postavke sljedećih stavki mogu se promijeniti, pogledajte str. 760.
Za funkcije koje je moguće omogućiti i onemogućiti, funkcija se uključuje
i isključuje svakim pritiskom .
● Upozorenje za nenamjerno prestrojavanje (LDA) (→str. 378)*1
Odaberite za postavljanje sljedećih stavki.
• Zakretanje upravljača uključeno/isključeno
• Osjetljivost upozorenja
• Upozorenje uslijed zanošenja uključeno/isključeno
• Osjetljivost krivudanja
● PCS (sustav predsudarne zaštite) (→str. 364)*1
Odaberite za postavljanje sljedećih stavki.
•PCS uključen/isključen
• Osjetljivost sustava PCS
● BSM (monitor mrtvog kuta) (→str. 422)*1
Odaberite za postavljanje sljedećih stavki.
• Funkcija BSM uključeno/isključeno
• Osjetljivost sustava BSM
• Svjetlina sustava BSM
• Funkcija RCTA uključeno/isključeno
● Toyotin senzor za pomoć pri parkiranju (→str. 440)*1
Odaberite za uključivanje/isključivanje Toyotina senzora za pomoć
pri parkiranju.
● Sustav PKSB (kočnica za potporu pri parkiranju) (→str. 459)
*1
Odaberite za uključivanje/isključivanje funkcije kočnice za potporu
pri parkiranju.
Prikaz postavki
C-HR_HV_OM_Europe_OM10647CR.book Page 171 Saturday, November 16, 2019 5:49 PM

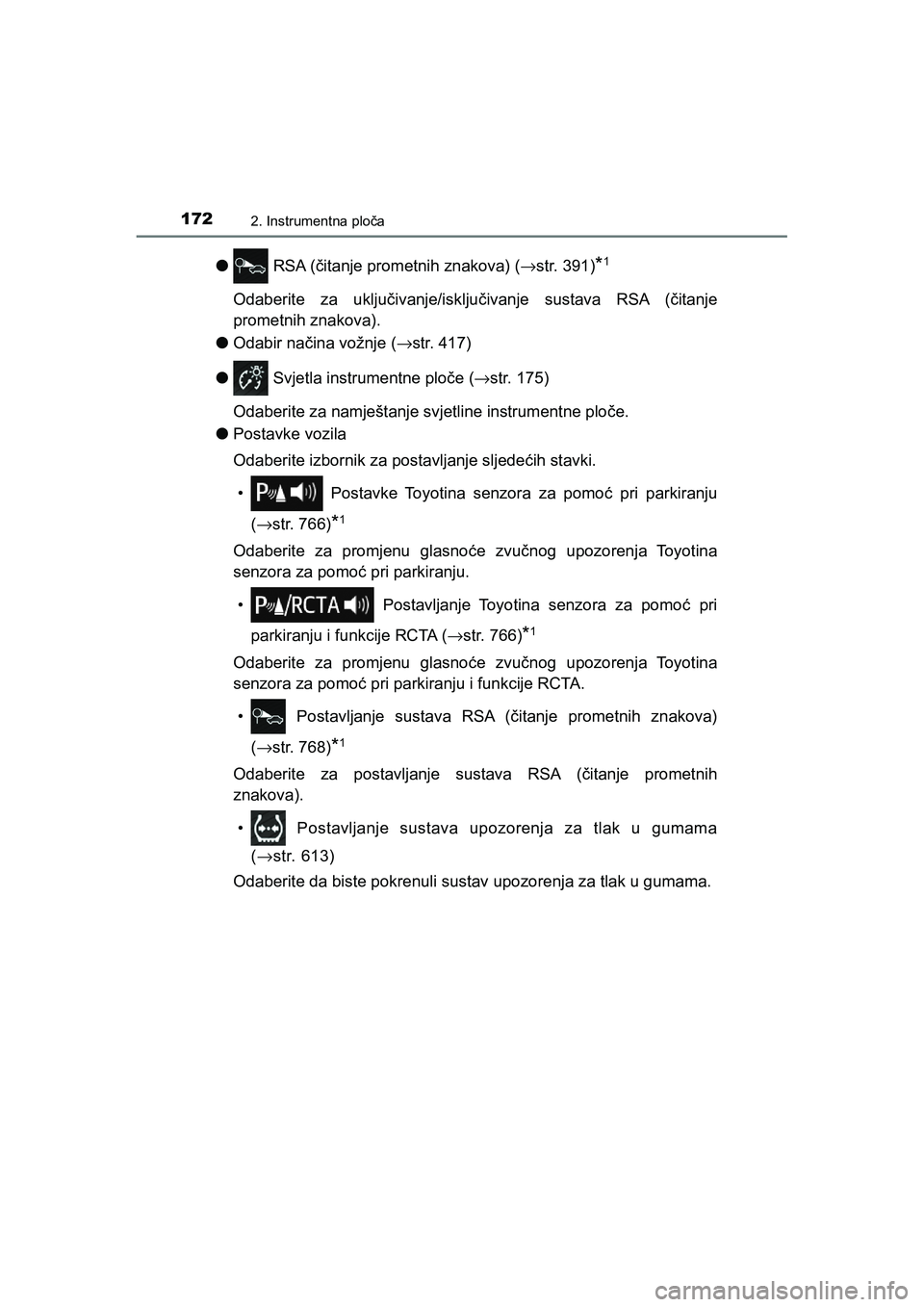

1722. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
● RSA (čitanje prometnih znakova) (→str. 391)*1
Odaberite za uključivanje/isključivanje sustava RSA (čitanje
prometnih znakova).
●Odabir načina vožnje (→str. 417)
● Svjetla instrumentne ploče (→str. 175)
Odaberite za namještanje svjetline instrumentne ploče.
●Postavke vozila
Odaberite izbornik za postavljanje sljedećih stavki.
• Postavke Toyotina senzora za pomoć pri parkiranju
(→str. 766)
*1
Odaberite za promjenu glasnoće zvučnog upozorenja Toyotina
senzora za pomoć pri parkiranju.
• Postavljanje Toyotina senzora za pomoć pri
parkiranju i funkcije RCTA (→str. 766)
*1
Odaberite za promjenu glasnoće zvučnog upozorenja Toyotina
senzora za pomoć pri parkiranju i funkcije RCTA.
• Postavljanje sustava RSA (čitanje prometnih znakova)
(→str. 768)
*1
Odaberite za postavljanje sustava RSA (čitanje prometnih
znakova).
• Postavljanje sustava upozorenja za tlak u gumama
(→str. 613)
Odaberite da biste pokrenuli sustav upozorenja za tlak u gumama.
C-HR_HV_OM_Europe_OM10647CR.book Page 172 Saturday, November 16, 2019 5:49 PM

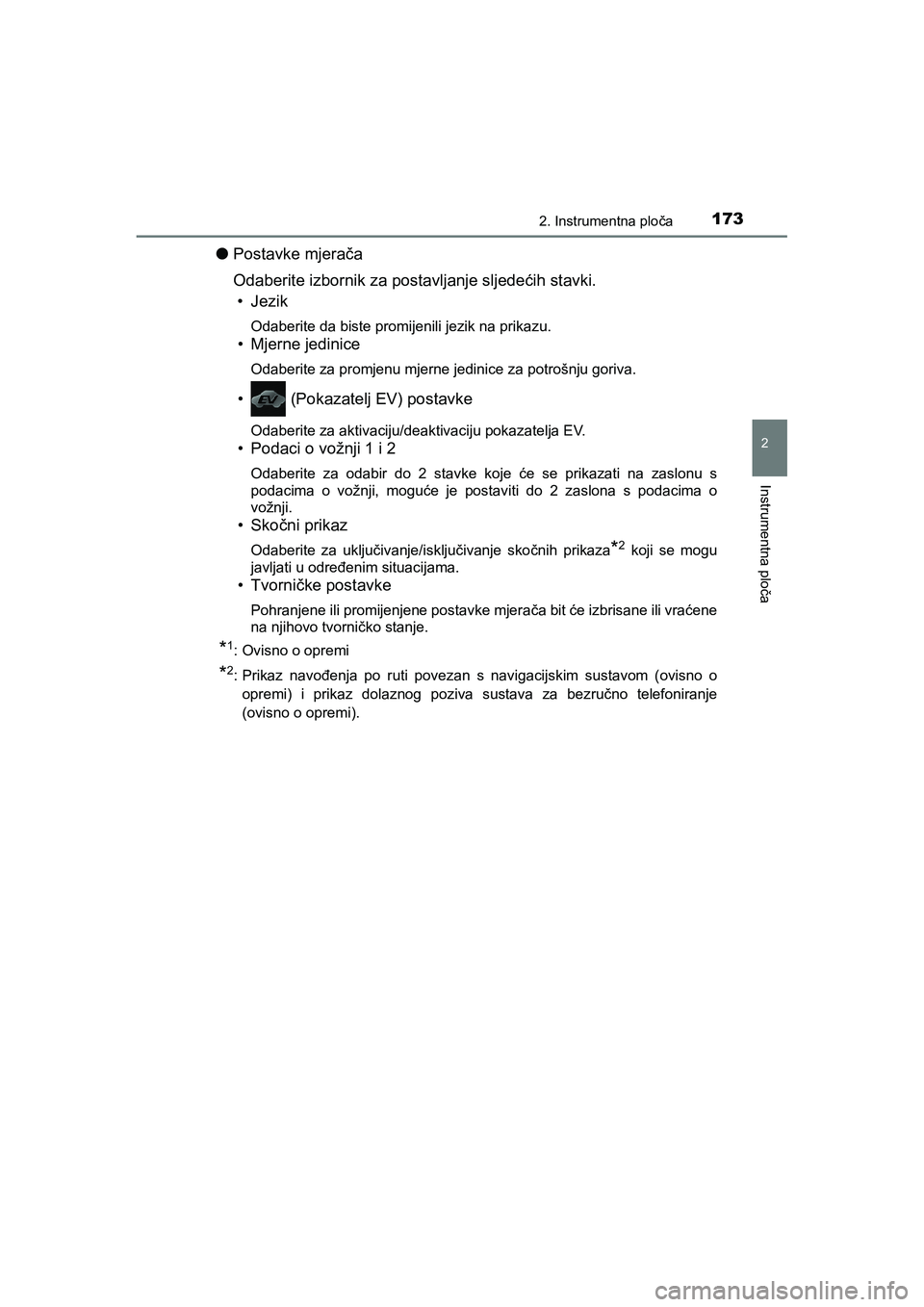

1732. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
●Postavke mjerača
Odaberite izbornik za postavljanje sljedećih stavki.
•Jezik
Odaberite da biste promijenili jezik na prikazu.
• Mjerne jedinice
Odaberite za promjenu mjerne jedinice za potrošnju goriva.
• (Pokazatelj EV) postavke
Odaberite za aktivaciju/deaktivaciju pokazatelja EV.
• Podaci o vožnji 1 i 2
Odaberite za odabir do 2 stavke koje će se prikazati na zaslonu s
podacima o vožnji, moguće je postaviti do 2 zaslona s podacima o
vožnji.
•Skočni prikaz
Odaberite za uključivanje/isključivanje skočnih prikaza*2 koji se mogu
javljati u određenim situacijama.
•Tvorničke postavke
Pohranjene ili promijenjene postavke mjerača bit će izbrisane ili vraćene
na njihovo tvorničko stanje.
*1: Ovisno o opremi
*2: Prikaz navođenja po ruti povezan s navigacijskim sustavom (ovisno o
opremi) i prikaz dolaznog poziva sustava za bezručno telefoniranje
(ovisno o opremi).
C-HR_HV_OM_Europe_OM10647CR.book Page 173 Saturday, November 16, 2019 5:49 PM

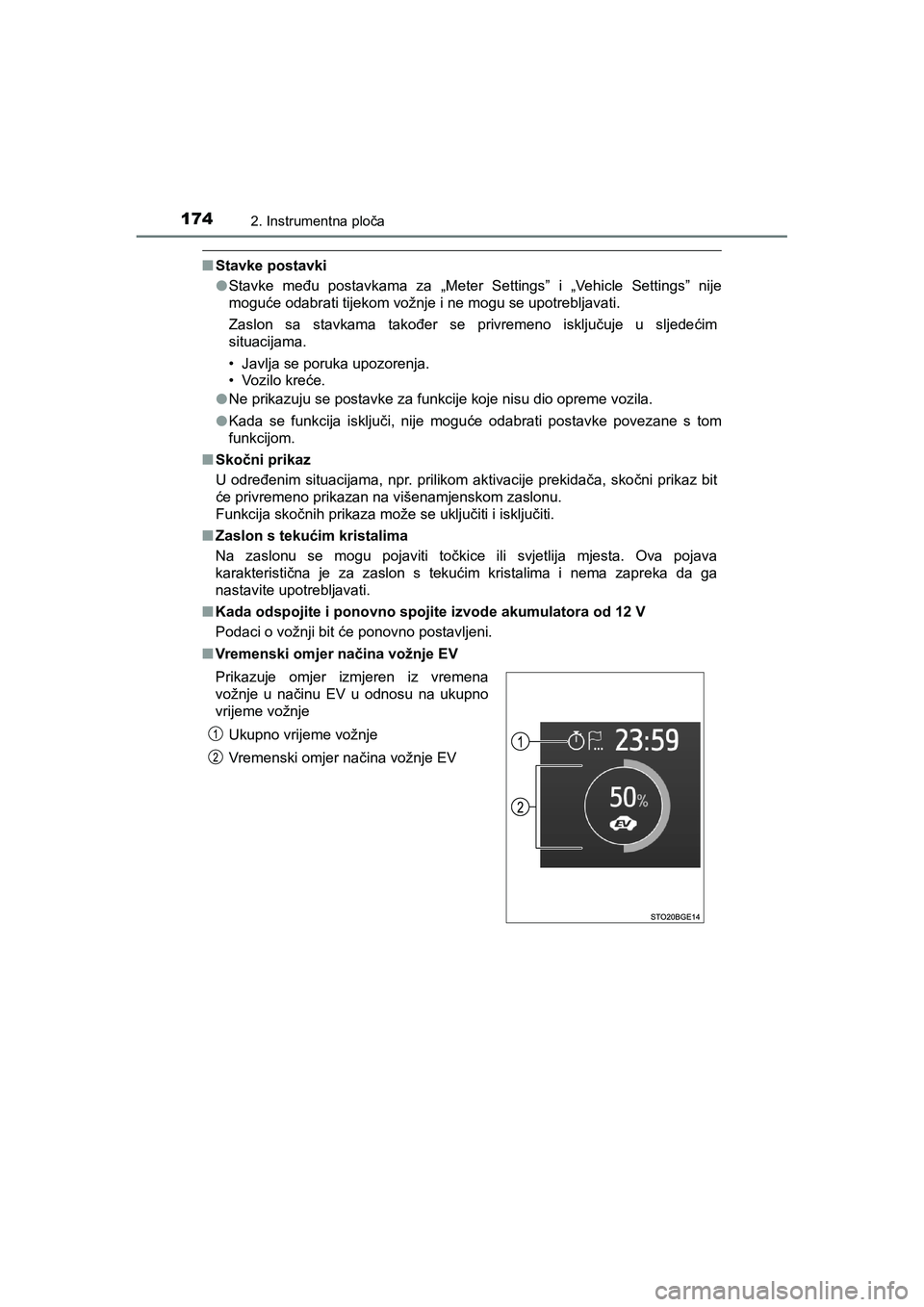

1742. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E
■Stavke postavki
●Stavke među postavkama za „Meter Settings” i „Vehicle Settings” nije
moguće odabrati tijekom vožnje i ne mogu se upotrebljavati.
Zaslon sa stavkama također se privremeno isključuje u sljedećim
situacijama.
• Javlja se poruka upozorenja.
• Vozilo kreće.
●Ne prikazuju se postavke za funkcije koje nisu dio opreme vozila.
●Kada se funkcija isključi, nije moguće odabrati postavke povezane s tom
funkcijom.
■Skočni prikaz
U određenim situacijama, npr. prilikom aktivacije prekidača, skočni prikaz bit
će privremeno prikazan na višenamjenskom zaslonu.
Funkcija skočnih prikaza može se uključiti i isključiti.
■Zaslon s tekućim kristalima
Na zaslonu se mogu pojaviti točkice ili svjetlija mjesta. Ova pojava
karakteristična je za zaslon s tekućim kristalima i nema zapreka da ga
nastavite upotrebljavati.
■Kada odspojite i ponovno spojite izvode akumulatora od 12 V
Podaci o vožnji bit će ponovno postavljeni.
■Vremenski omjer načina vožnje EV
Prikazuje omjer izmjeren iz vremena
vožnje u načinu EV u odnosu na ukupno
vrijeme vožnje
Ukupno vrijeme vožnje
Vremenski omjer načina vožnje EV
C-HR_HV_OM_Europe_OM10647CR.book Page 174 Saturday, November 16, 2019 5:49 PM

1752. Instrumentna ploča
2
Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E■Podešavanje svjetline mjerača
Razina svjetline mjerača može se podesiti samo kad su stražnja svjetla
uključena. Međutim, kada je okolno područje svijetlo (tijekom dana i slično),
razinu svjetline možda ne bude moguće podesiti.
■G monitor
■Navigacija za vodič sa strelicama (vozila s navigacijskim sustavom) Prikazat će se sljedeća stavka.
Prikaz g-sile
Prikazuje trenutno stanje g-sile.
Navigacijski sustav s vodičem sa
strelicama pojavljuje se isključivo kada se
izvodi navođenje po ruti na navigacijskom
sustavu. Kada se približava skretanje,
prikazuju se udaljenost do skretanja, kao i
smjer skretanja.
Smjer skretanja
Prikazana bi se slika mogla razlikovati
od stvarnog raskrižja.
Udaljenost do sljedećeg skretanja
C-HR_HV_OM_Europe_OM10647CR.book Page 175 Saturday, November 16, 2019 5:49 PM

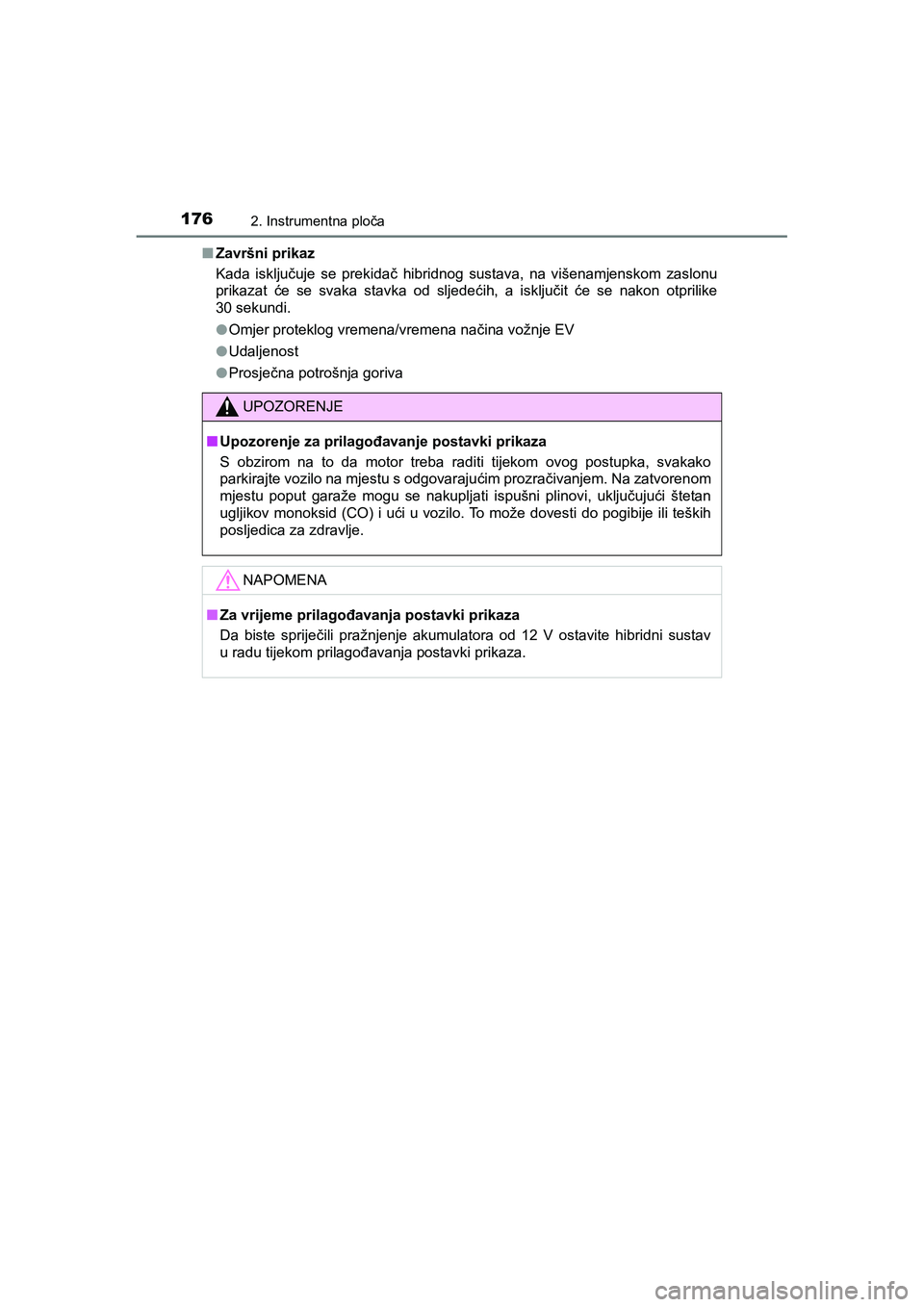

1762. Instrumentna ploča
C-HR_HV_OM_Europe_OM10647E■Završni prikaz
Kada isključuje se prekidač hibridnog sustava, na višenamjenskom zaslonu
prikazat će se svaka stavka od sljedećih, a isključit će se nakon otprilike
30 sekundi.
●Omjer proteklog vremena/vremena načina vožnje EV
●Udaljenost
●Prosječna potrošnja goriva
UPOZORENJE
■Upozorenje za prilagođavanje postavki prikaza
S obzirom na to da motor treba raditi tijekom ovog postupka, svakako
parkirajte vozilo na mjestu s odgovarajućim prozračivanjem. Na zatvorenom
mjestu poput garaže mogu se nakupljati ispušni plinovi, uključujući štetan
ugljikov monoksid (CO) i ući u vozilo. To može dovesti do pogibije ili teških
posljedica za zdravlje.
NAPOMENA
■Za vrijeme prilagođavanja postavki prikaza
Da biste spriječili pražnjenje akumulatora od 12 V ostavite hibridni sustav
u radu tijekom prilagođavanja postavki prikaza.
C-HR_HV_OM_Europe_OM10647CR.book Page 176 Saturday, November 16, 2019 5:49 PM
