6416-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

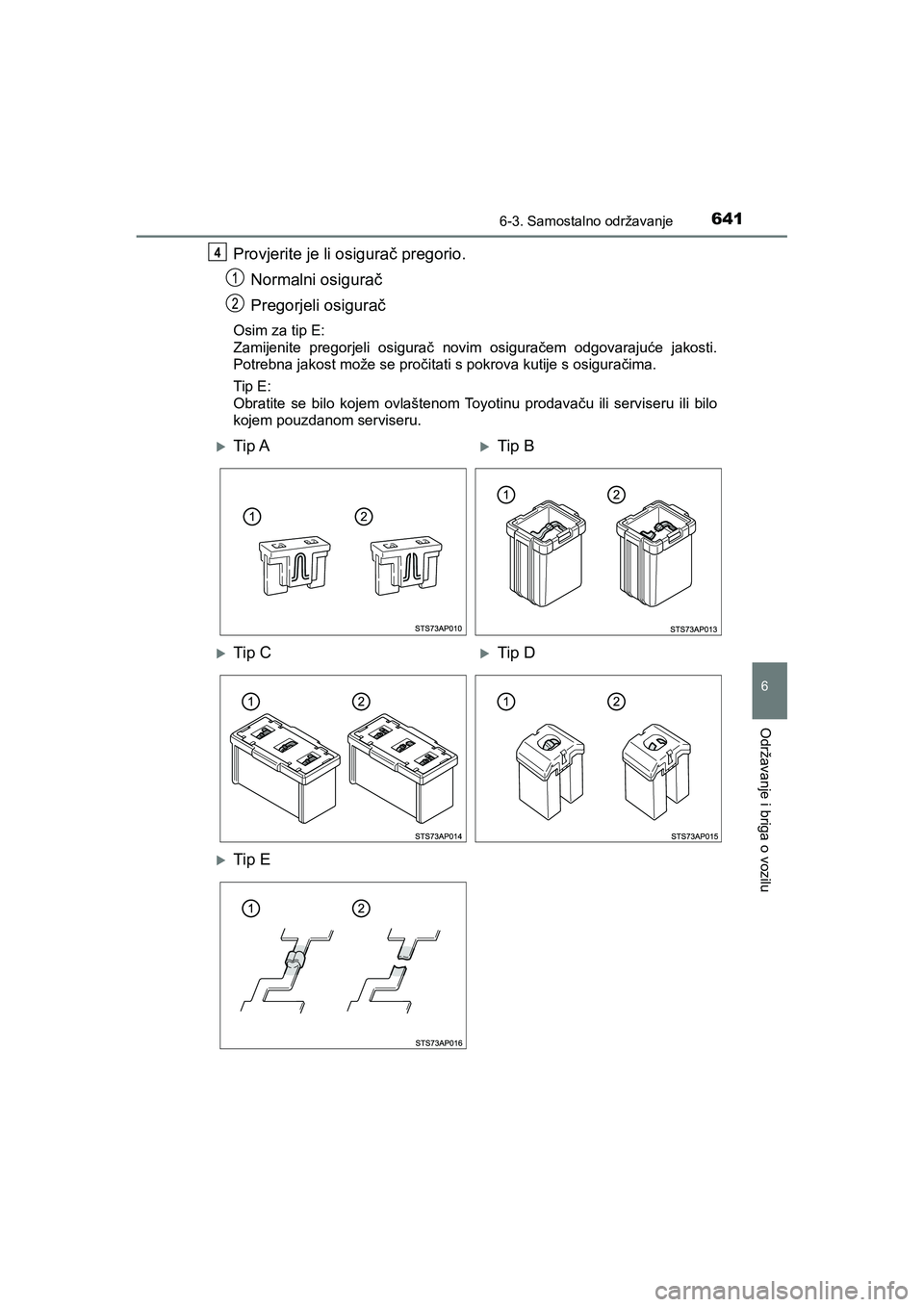

Provjerite je li osigurač pregorio.
Normalni osigurač
Pregorjeli osigurač
Osim za tip E:
Zamijenite pregorjeli osigurač novim osiguračem odgovarajuće jakosti.
Potrebna jakost može se pročitati s pokrova kutije s osiguračima.
Tip E:
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
4
Tip ATip B
Tip CTip D
Tip E
C-HR_HV_OM_Europe_OM10647CR.book Page 641 Saturday, November 16, 2019 5:49 PM

6426-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

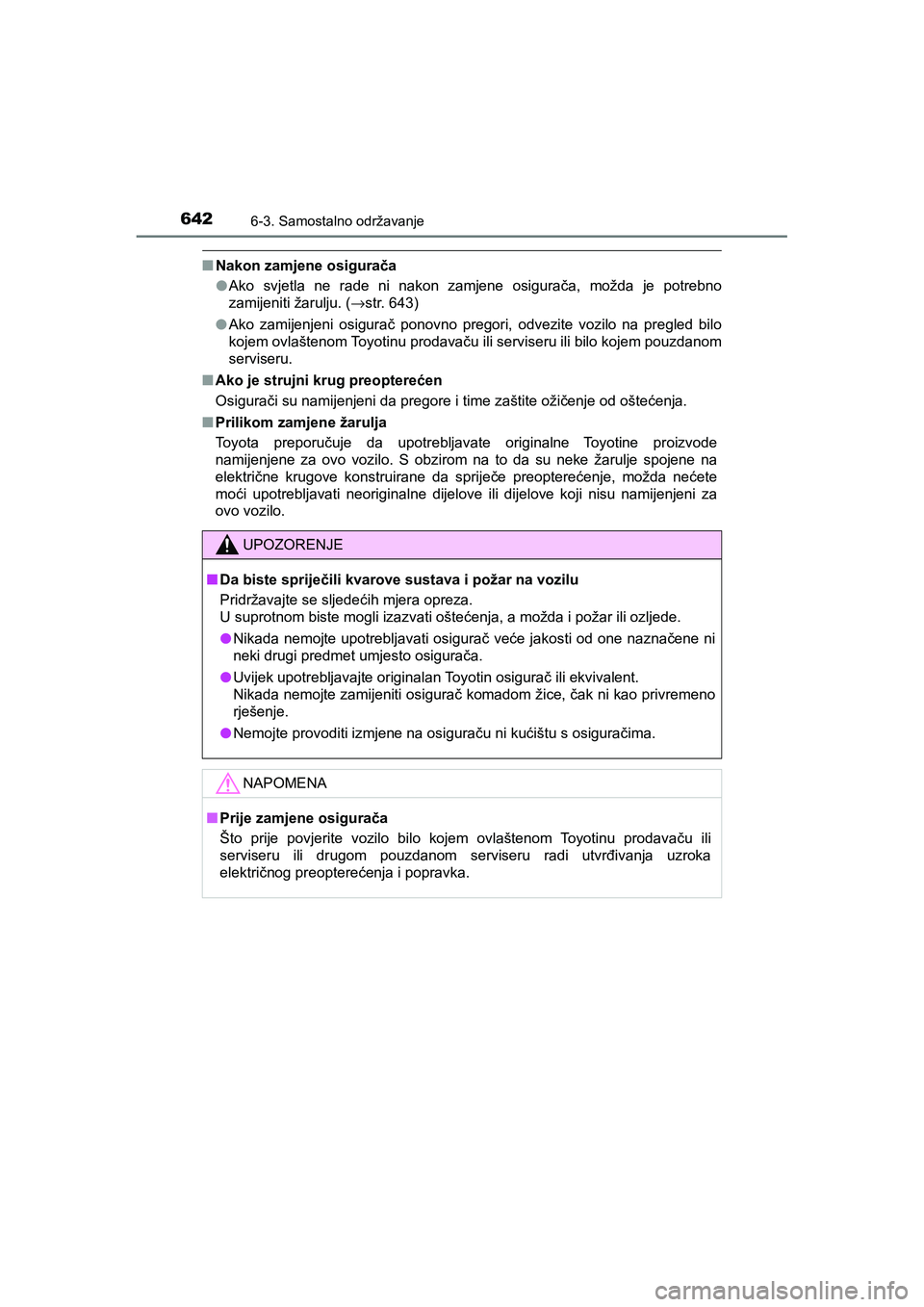

■Nakon zamjene osigurača
●Ako svjetla ne rade ni nakon zamjene osigurača, možda je potrebno
zamijeniti žarulju. (→str. 643)
●Ako zamijenjeni osigurač ponovno pregori, odvezite vozilo na pregled bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru.
■Ako je strujni krug preopterećen
Osigurači su namijenjeni da pregore i time zaštite ožičenje od oštećenja.
■Prilikom zamjene žarulja
Toyota preporučuje da upotrebljavate originalne Toyotine proizvode
namijenjene za ovo vozilo. S obzirom na to da su neke žarulje spojene na
električne krugove konstruirane da spriječe preopterećenje, možda nećete
moći upotrebljavati neoriginalne dijelove ili dijelove koji nisu namijenjeni za
ovo vozilo.
UPOZORENJE
■Da biste spriječili kvarove sustava i požar na vozilu
Pridržavajte se sljedećih mjera opreza.
U suprotnom biste mogli izazvati oštećenja, a možda i požar ili ozljede.
●Nikada nemojte upotrebljavati osigurač veće jakosti od one naznačene ni
neki drugi predmet umjesto osigurača.
●Uvijek upotrebljavajte originalan Toyotin osigurač ili ekvivalent.
Nikada nemojte zamijeniti osigurač komadom žice, čak ni kao privremeno
rješenje.
●Nemojte provoditi izmjene na osiguraču ni kućištu s osiguračima.
NAPOMENA
■Prije zamjene osigurača
Što prije povjerite vozilo bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili drugom pouzdanom serviseru radi utvrđivanja uzroka
električnog preopterećenja i popravka.
C-HR_HV_OM_Europe_OM10647CR.book Page 642 Saturday, November 16, 2019 5:49 PM

6436-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

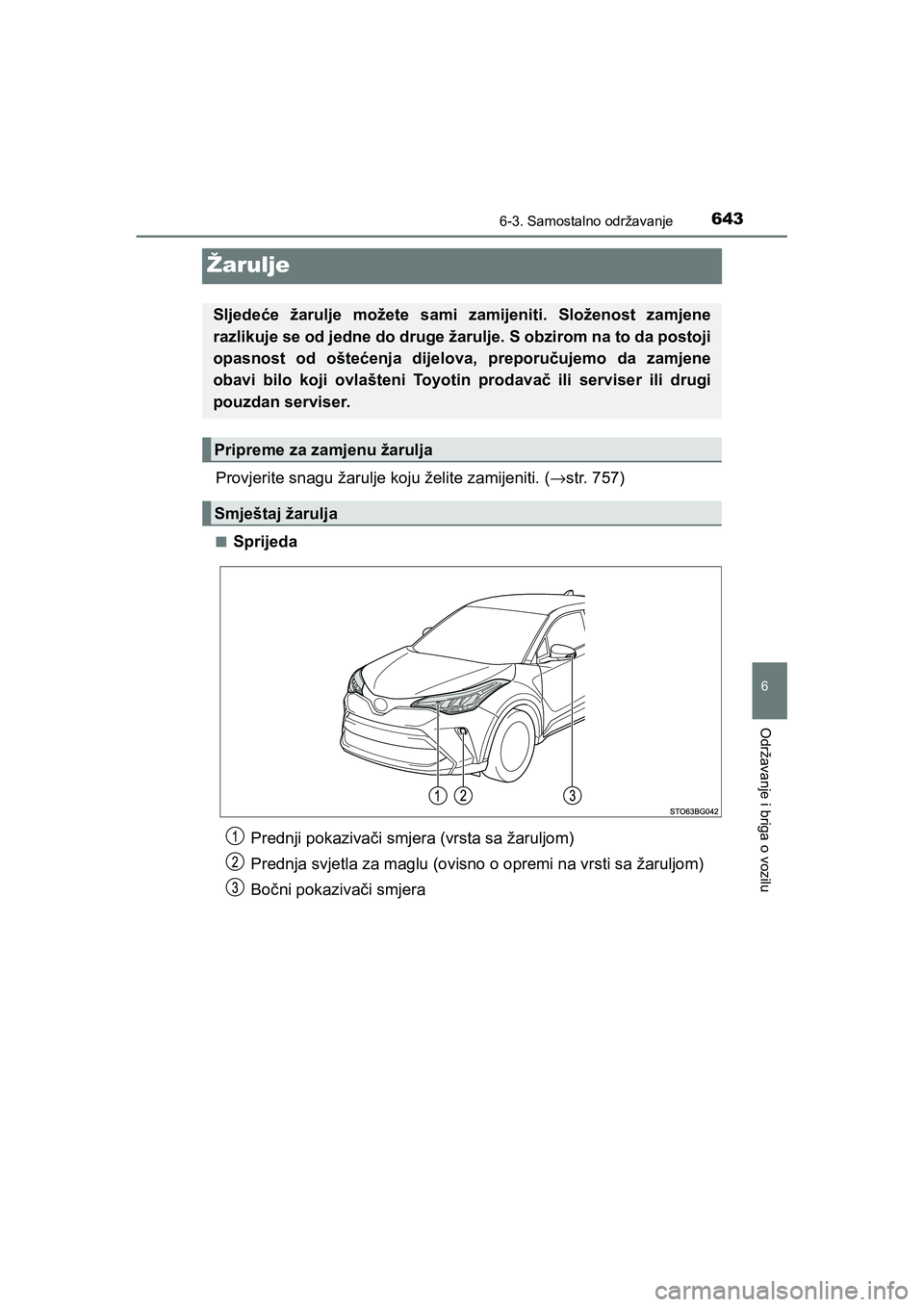

Žarulje
Provjerite snagu žarulje koju želite zamijeniti. (→str. 757)
■Sprijeda
Sljedeće žarulje možete sami zamijeniti. Složenost zamjene
razlikuje se od jedne do druge žarulje. S obzirom na to da postoji
opasnost od oštećenja dijelova, preporučujemo da zamjene
obavi bilo koji ovlašteni Toyotin prodavač ili serviser ili drugi
pouzdan serviser.
Pripreme za zamjenu žarulja
Smještaj žarulja
Prednji pokazivači smjera (vrsta sa žaruljom)
Prednja svjetla za maglu (ovisno o opremi na vrsti sa žaruljom)
Bočni pokazivači smjera
C-HR_HV_OM_Europe_OM10647CR.book Page 643 Saturday, November 16, 2019 5:49 PM

6446-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■

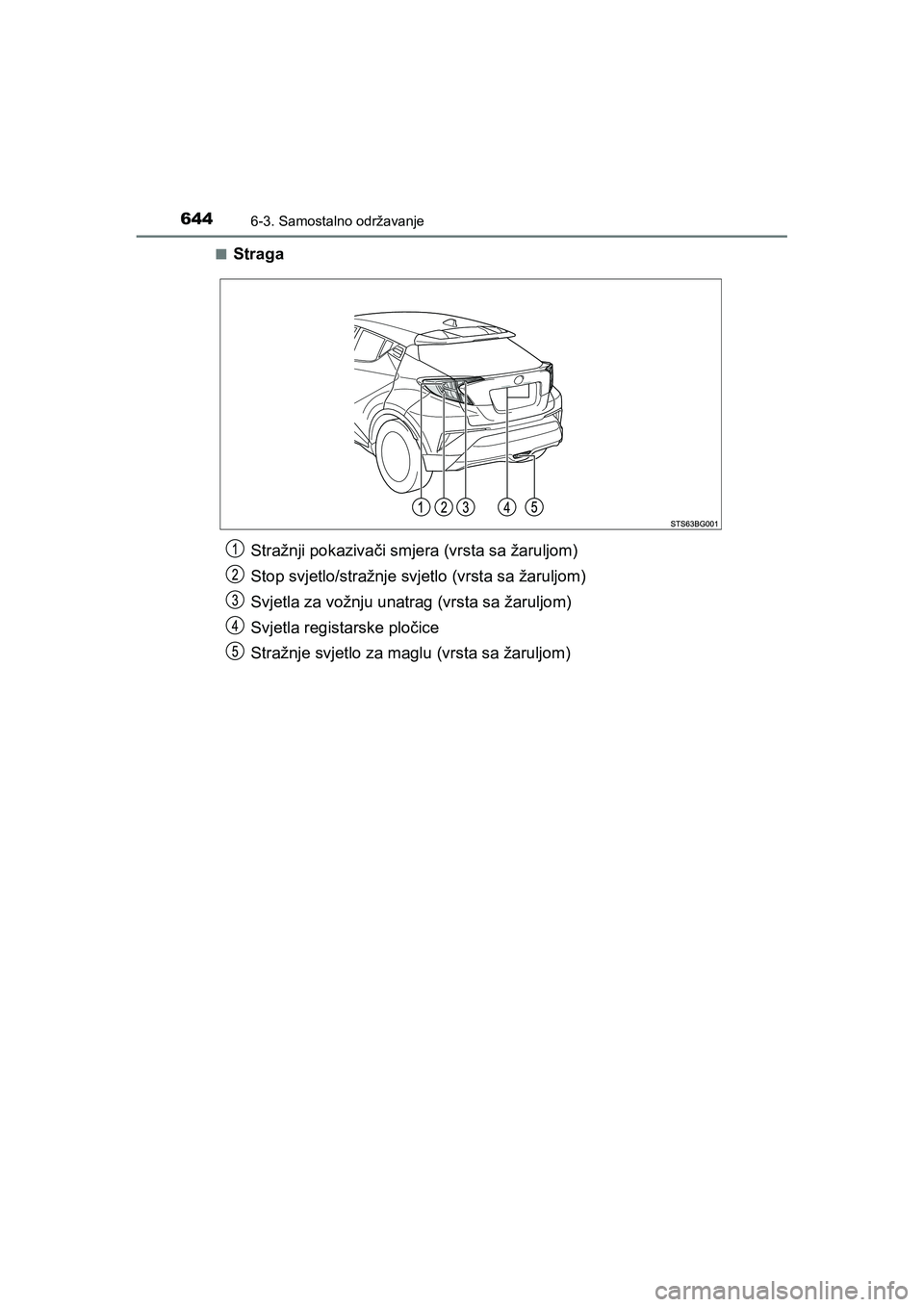

Straga
Stražnji pokazivači smjera (vrsta sa žaruljom)
Stop svjetlo/stražnje svjetlo (vrsta sa žaruljom)
Svjetla za vožnju unatrag (vrsta sa žaruljom)
Svjetla registarske pločice
Stražnje svjetlo za maglu (vrsta sa žaruljom)
C-HR_HV_OM_Europe_OM10647CR.book Page 644 Saturday, November 16, 2019 5:49 PM

6456-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu
■Prednja svjetla za maglu (ovisno o opremi na vrsti sa žaruljom)
Uklonite 2 vijka i kopču i
djelomično skinite oblogu
prostora kotača.
Odspojite konektor
istovremeno pritišćući jezičac
za oslobađanje.
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu i skinite ga.
Zamjena žarulja
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 645 Saturday, November 16, 2019 5:49 PM

6466-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

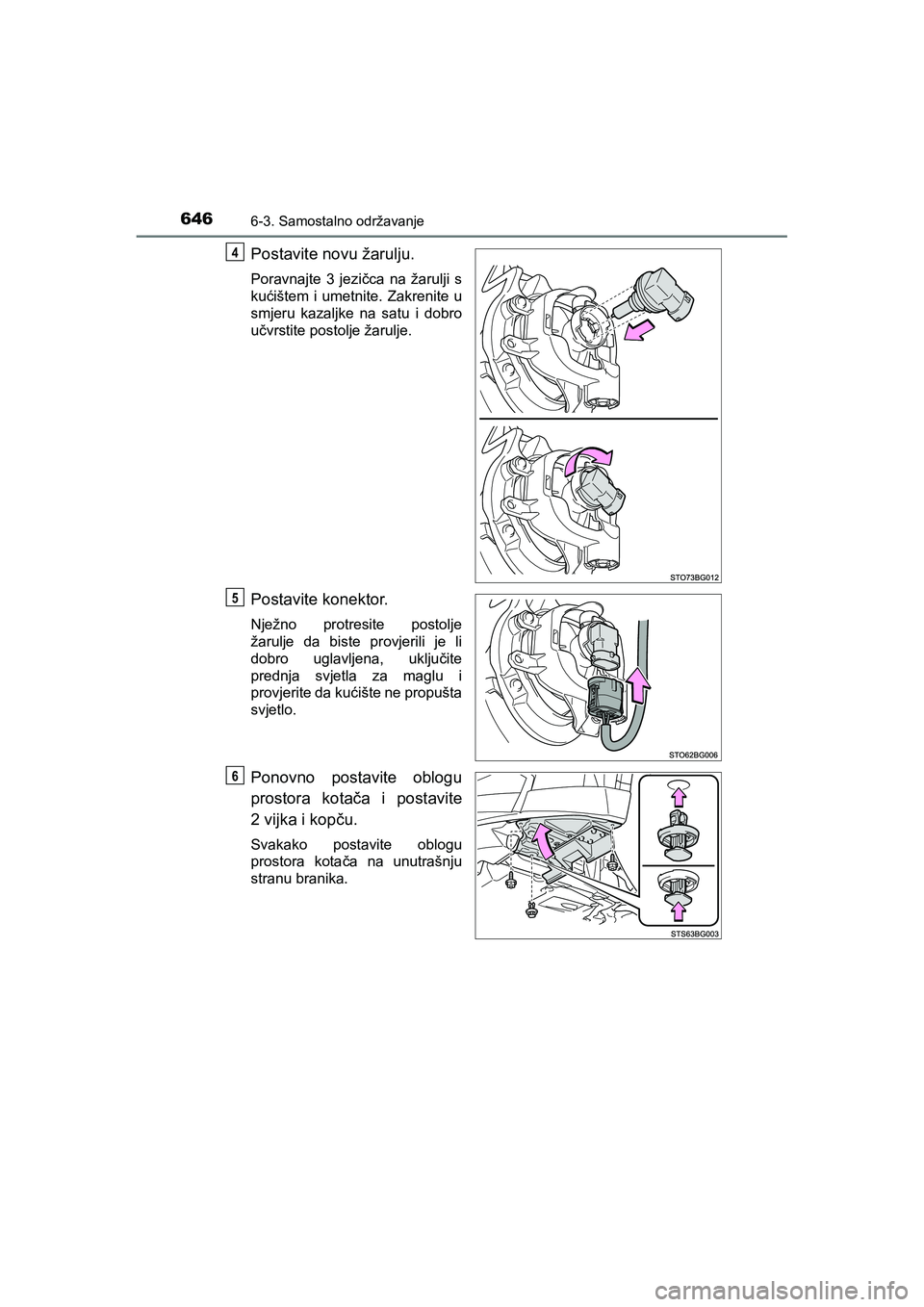

Postavite novu žarulju.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite. Zakrenite u
smjeru kazaljke na satu i dobro
učvrstite postolje žarulje.
Postavite konektor.
Nježno protresite postolje
žarulje da biste provjerili je li
dobro uglavljena, uključite
prednja svjetla za maglu i
provjerite da kućište ne propušta
svjetlo.
Ponovno postavite oblogu
prostora kotača i postavite
2 vijka i kopču.
Svakako postavite oblogu
prostora kotača na unutrašnju
stranu branika.
4
5
6
C-HR_HV_OM_Europe_OM10647CR.book Page 646 Saturday, November 16, 2019 5:49 PM

6476-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

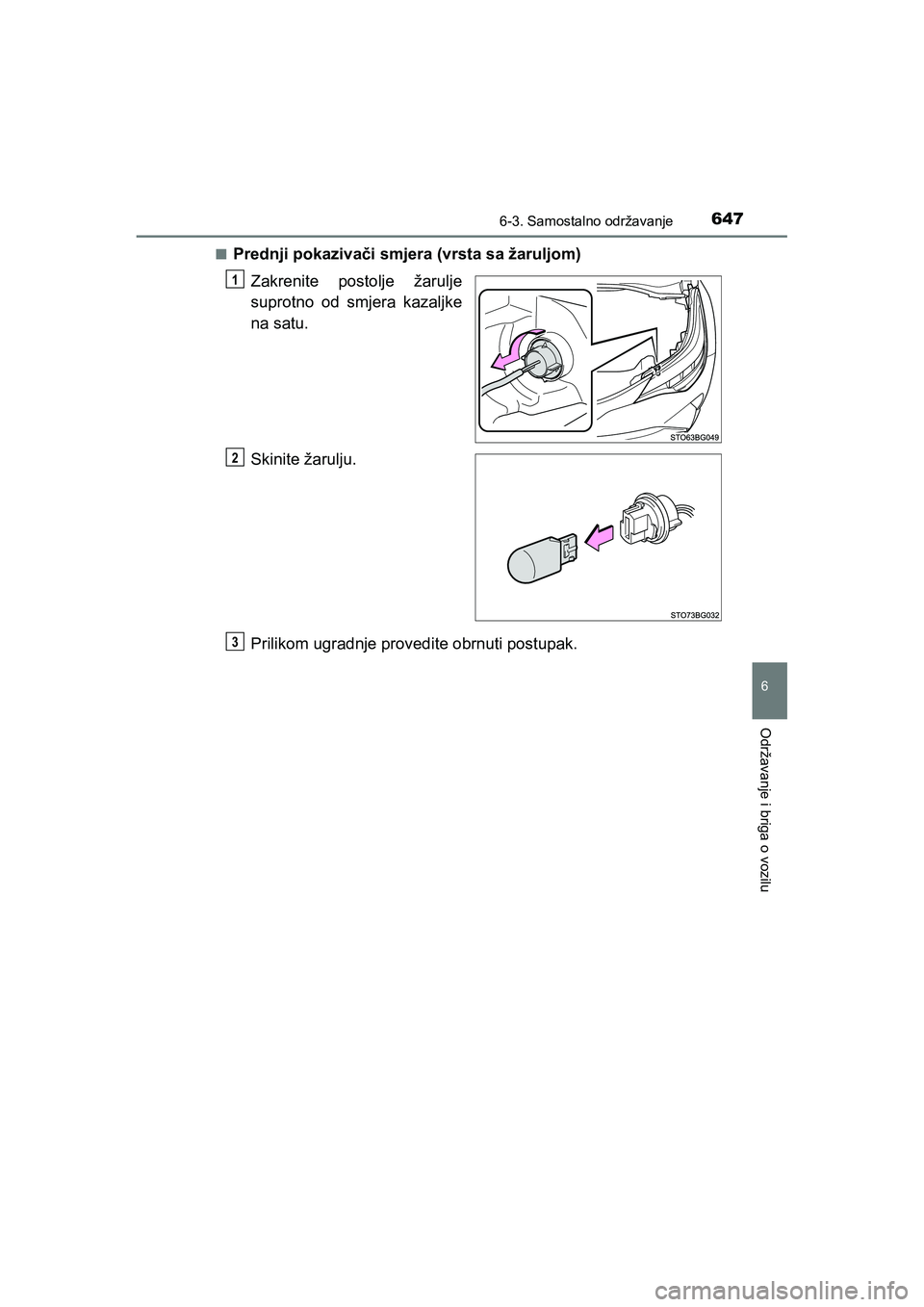

■Prednji pokazivači smjera (vrsta sa žaruljom)
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 647 Saturday, November 16, 2019 5:49 PM

6486-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■

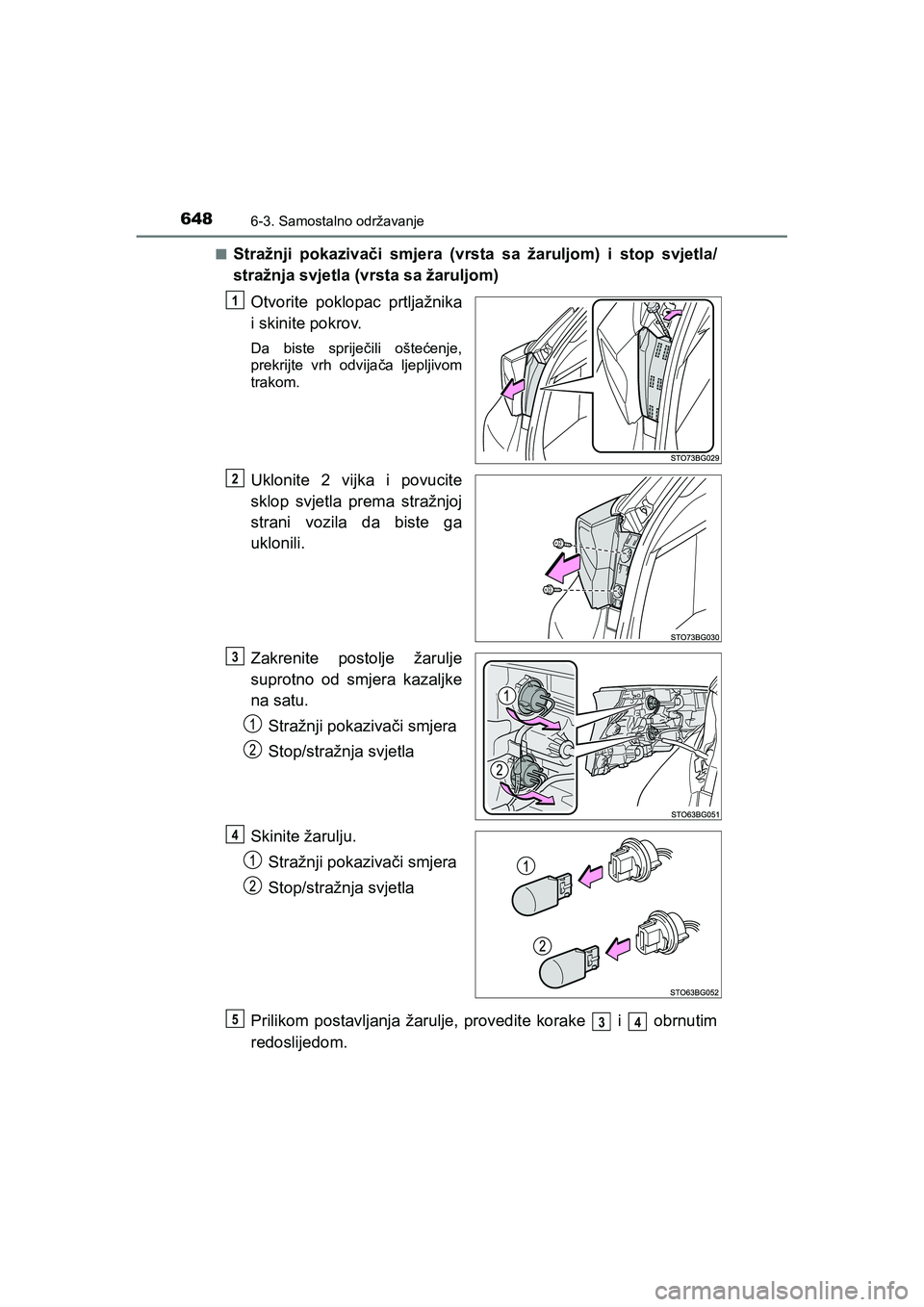

Stražnji pokazivači smjera (vrsta sa žaruljom) i stop svjetla/
stražnja svjetla (vrsta sa žaruljom)
Otvorite poklopac prtljažnika
i skinite pokrov.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Uklonite 2 vijka i povucite
sklop svjetla prema stražnjoj
strani vozila da biste ga
uklonili.
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Stražnji pokazivači smjera
Stop/stražnja svjetla
Skinite žarulju.
Stražnji pokazivači smjera
Stop/stražnja svjetla
Prilikom postavljanja žarulje, provedite korake i obrnutim
redoslijedom.
1
2
3
4
534
