2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

6496-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

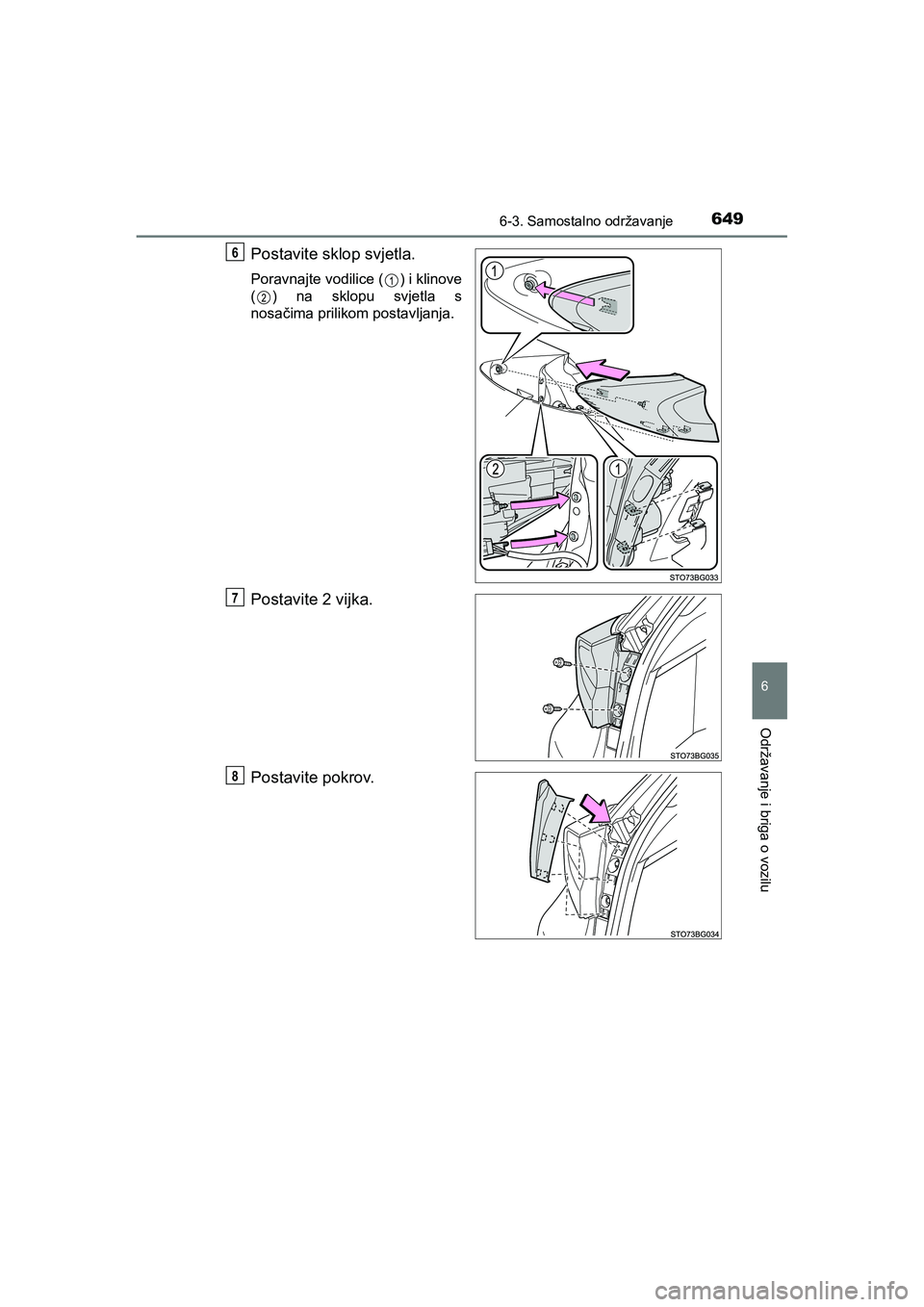

Postavite sklop svjetla.
Poravnajte vodilice ( ) i klinove
( ) na sklopu svjetla s
nosačima prilikom postavljanja.
Postavite 2 vijka.
Postavite pokrov.
6
7
8
C-HR_HV_OM_Europe_OM10647CR.book Page 649 Saturday, November 16, 2019 5:49 PM

6506-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■

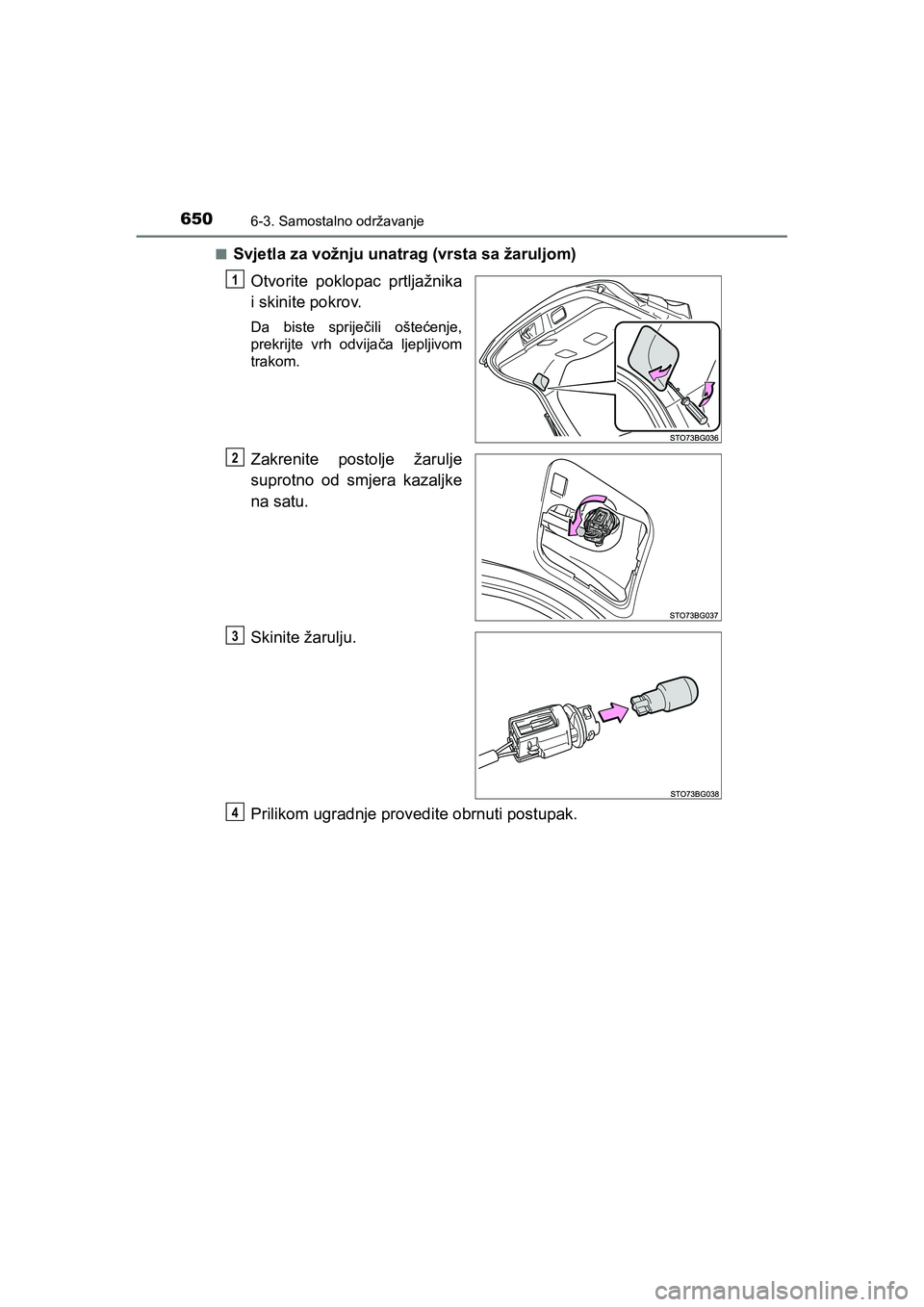

Svjetla za vožnju unatrag (vrsta sa žaruljom)
Otvorite poklopac prtljažnika
i skinite pokrov.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 650 Saturday, November 16, 2019 5:49 PM

6516-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

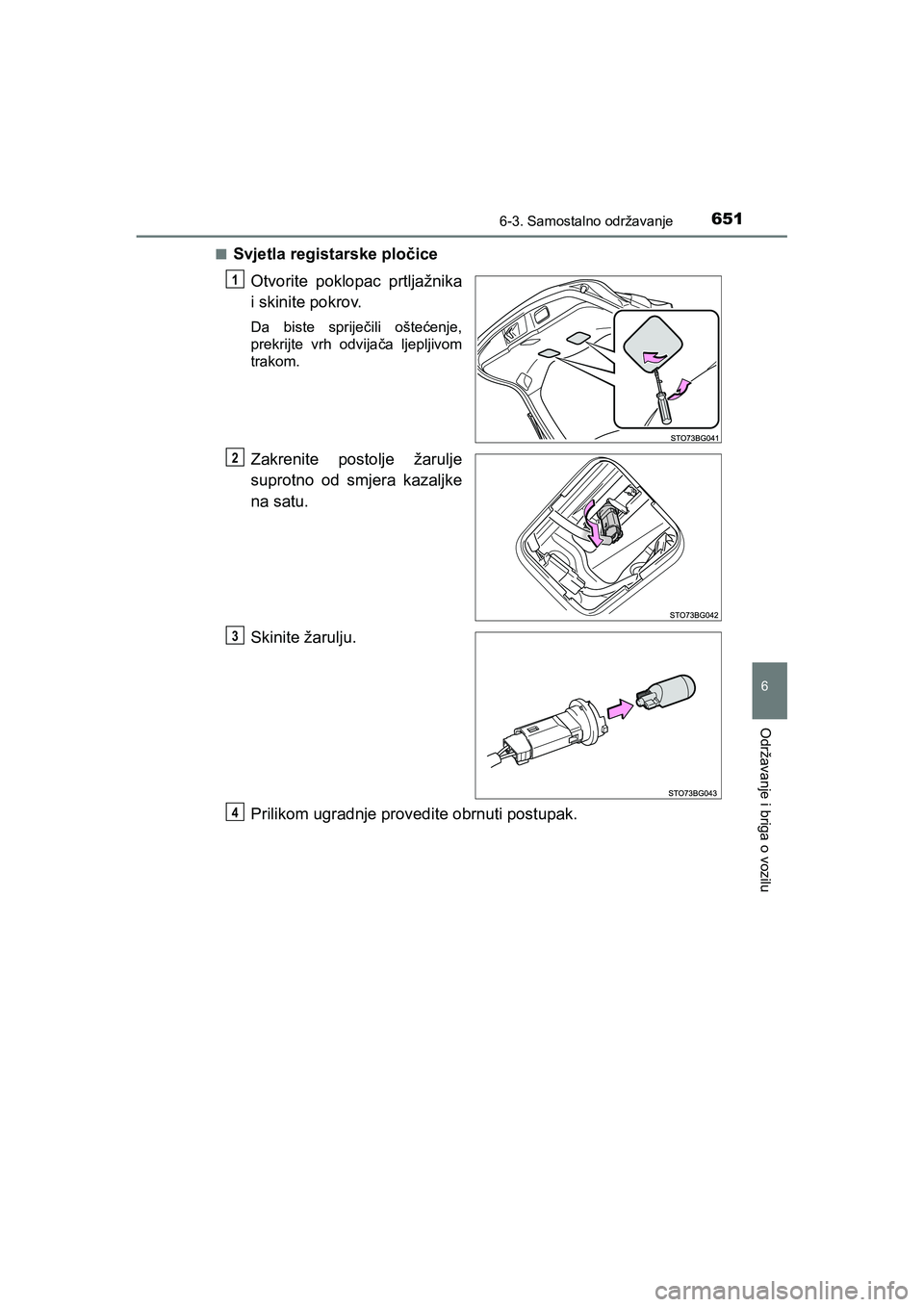

■Svjetla registarske pločice
Otvorite poklopac prtljažnika
i skinite pokrov.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 651 Saturday, November 16, 2019 5:49 PM

6526-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■

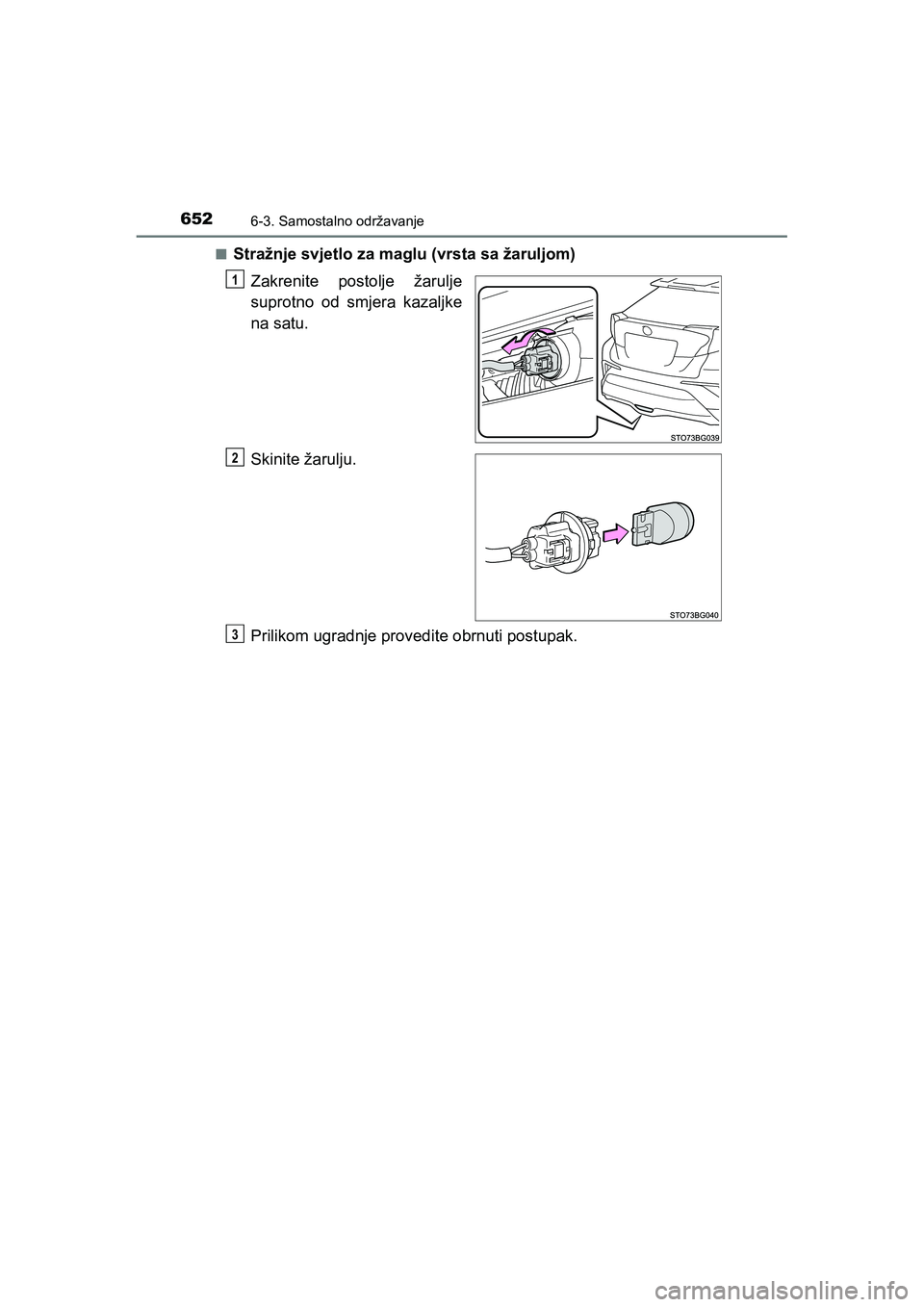

Stražnje svjetlo za maglu (vrsta sa žaruljom)
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 652 Saturday, November 16, 2019 5:49 PM

6536-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

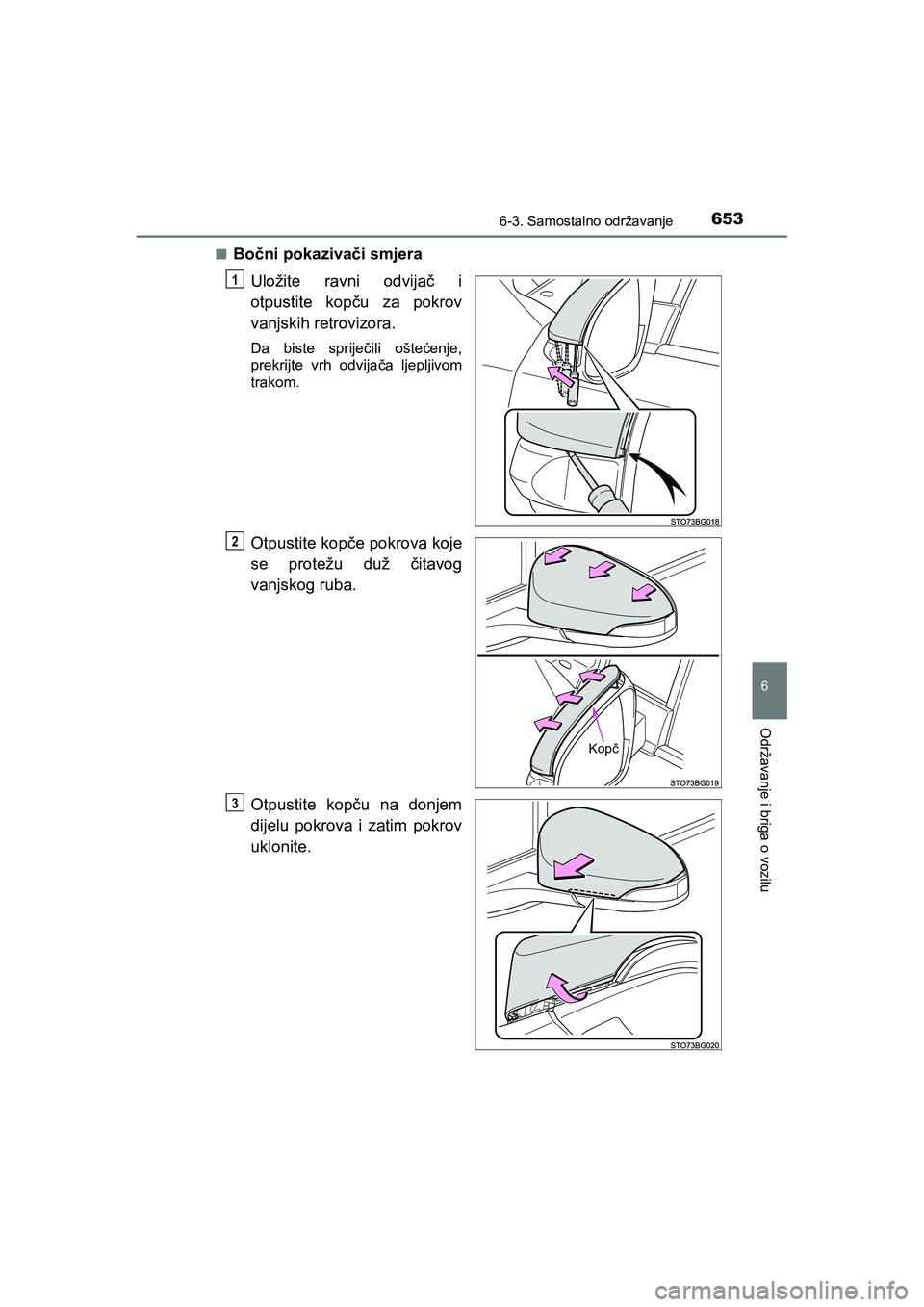

■Bočni pokazivači smjera
Uložite ravni odvijač i
otpustite kopču za pokrov
vanjskih retrovizora.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Otpustite kopče pokrova koje
se protežu duž čitavog
vanjskog ruba.
Otpustite kopču na donjem
dijelu pokrova i zatim pokrov
uklonite.
1
Kopč
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 653 Saturday, November 16, 2019 5:49 PM

6546-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

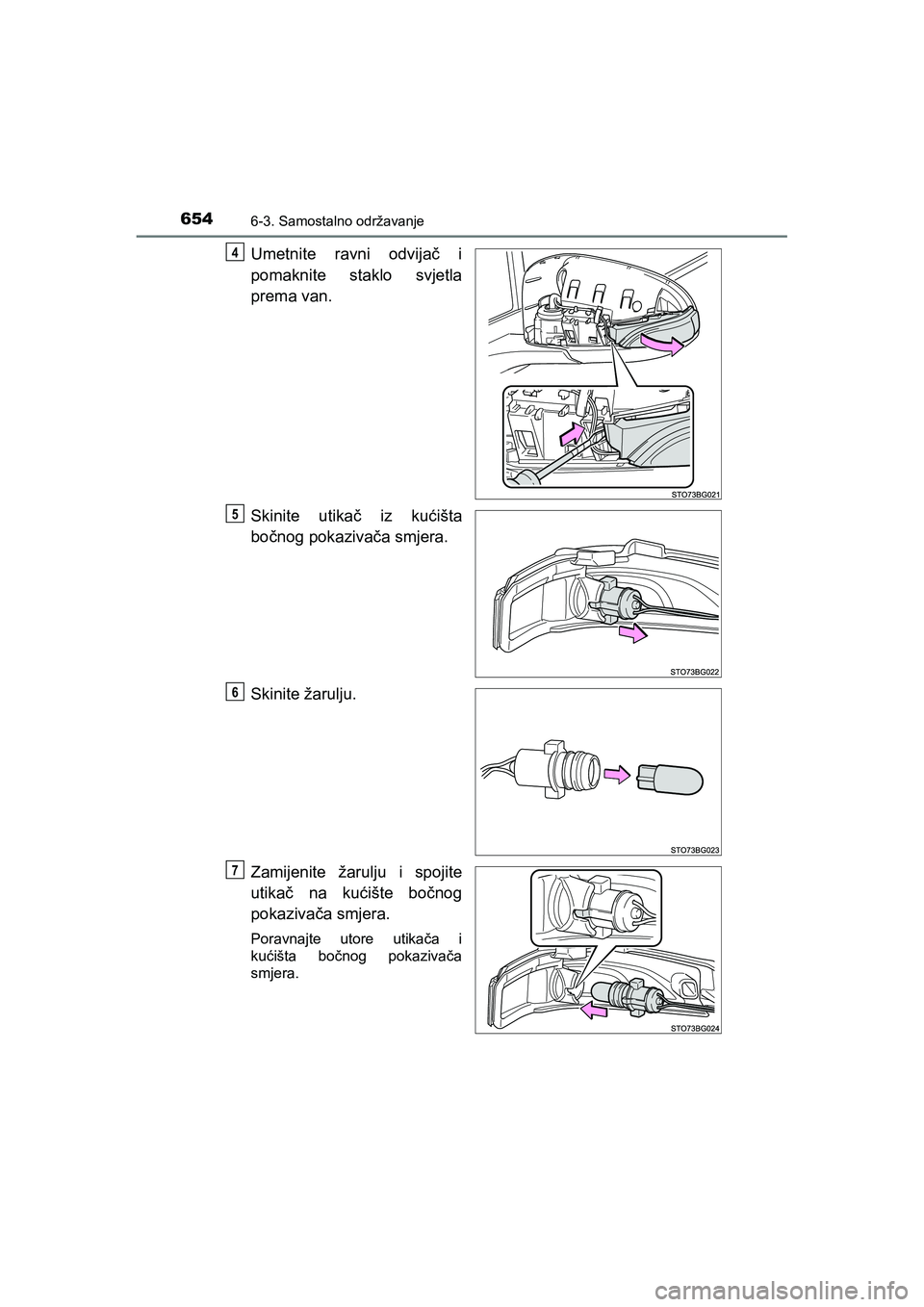

Umetnite ravni odvijač i
pomaknite staklo svjetla
prema van.
Skinite utikač iz kućišta
bočnog pokazivača smjera.
Skinite žarulju.
Zamijenite žarulju i spojite
utikač na kućište bočnog
pokazivača smjera.
Poravnajte utore utikača i
kućišta bočnog pokazivača
smjera.
4
5
6
7
C-HR_HV_OM_Europe_OM10647CR.book Page 654 Saturday, November 16, 2019 5:49 PM

6556-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

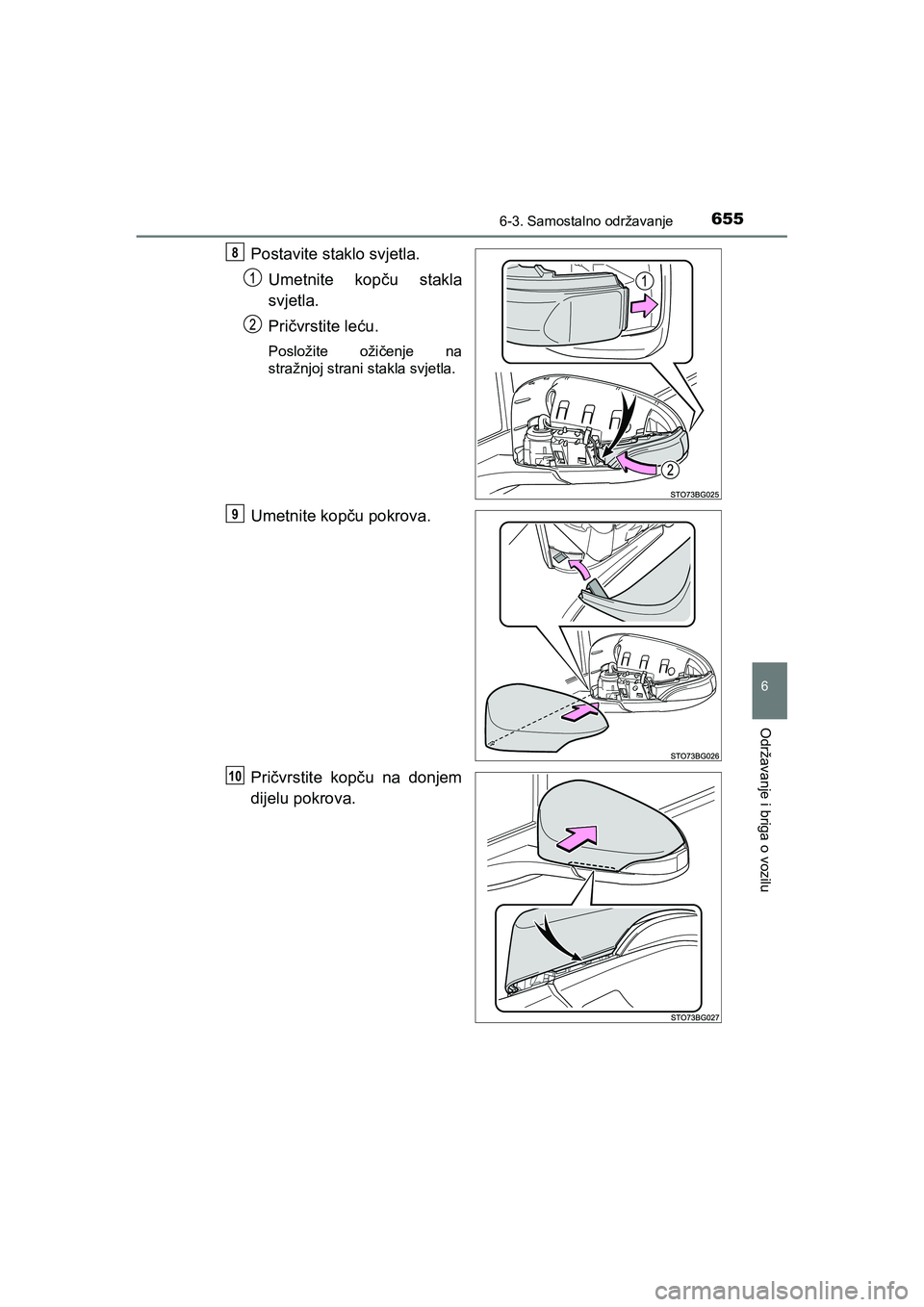

Postavite staklo svjetla.
Umetnite kopču stakla
svjetla.
Pričvrstite leću.
Posložite ožičenje na
stražnjoj strani stakla svjetla.
Umetnite kopču pokrova.
Pričvrstite kopču na donjem
dijelu pokrova.
8
9
10
C-HR_HV_OM_Europe_OM10647CR.book Page 655 Saturday, November 16, 2019 5:49 PM

6566-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

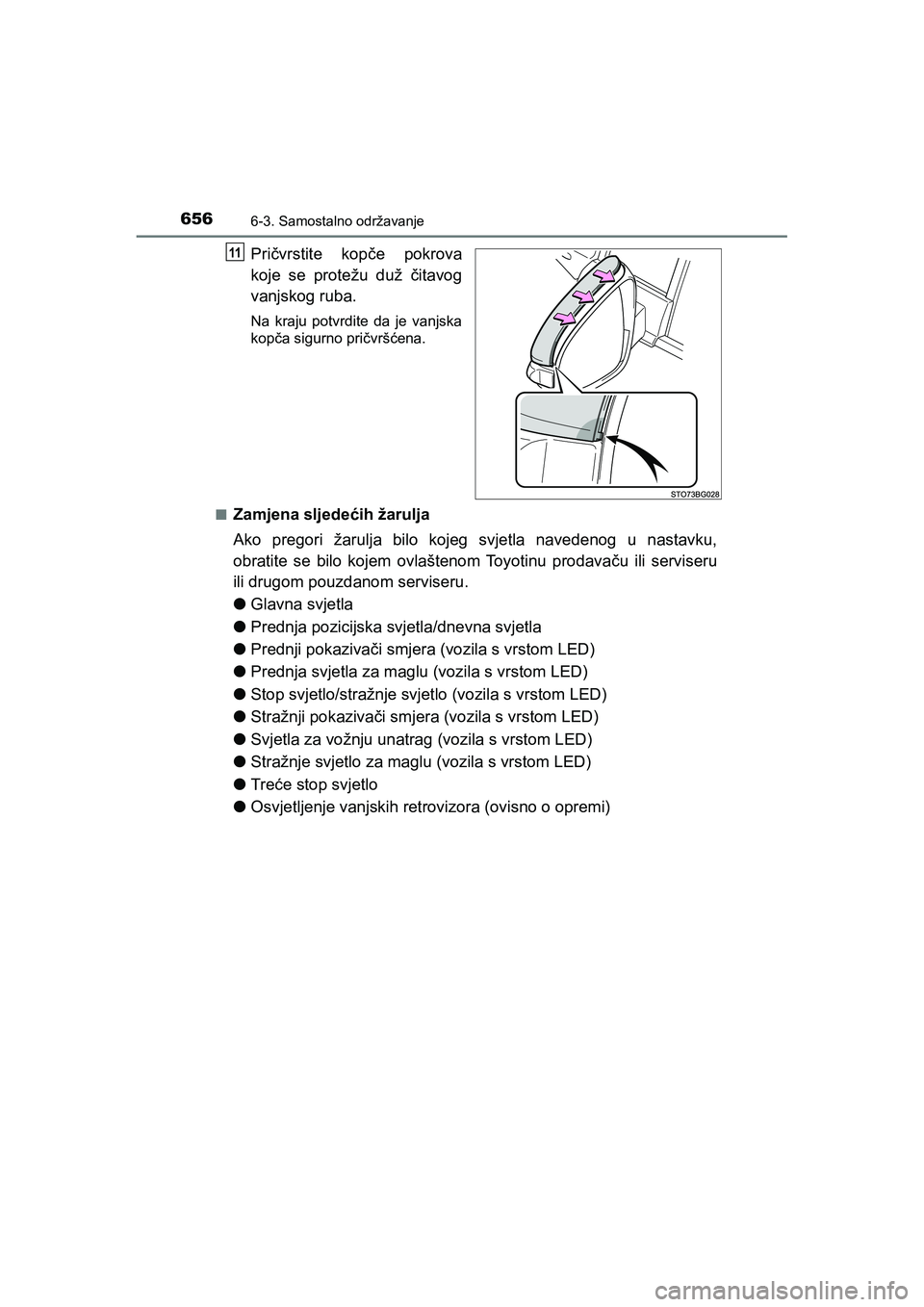

Pričvrstite kopče pokrova
koje se protežu duž čitavog
vanjskog ruba.
Na kraju potvrdite da je vanjska
kopča sigurno pričvršćena.
■
Zamjena sljedećih žarulja
Ako pregori žarulja bilo kojeg svjetla navedenog u nastavku,
obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru
ili drugom pouzdanom serviseru.
●Glavna svjetla
●Prednja pozicijska svjetla/dnevna svjetla
●Prednji pokazivači smjera (vozila s vrstom LED)
●Prednja svjetla za maglu (vozila s vrstom LED)
●Stop svjetlo/stražnje svjetlo (vozila s vrstom LED)
●Stražnji pokazivači smjera (vozila s vrstom LED)
●Svjetla za vožnju unatrag (vozila s vrstom LED)
●Stražnje svjetlo za maglu (vozila s vrstom LED)
●Treće stop svjetlo
●Osvjetljenje vanjskih retrovizora (ovisno o opremi)
11
