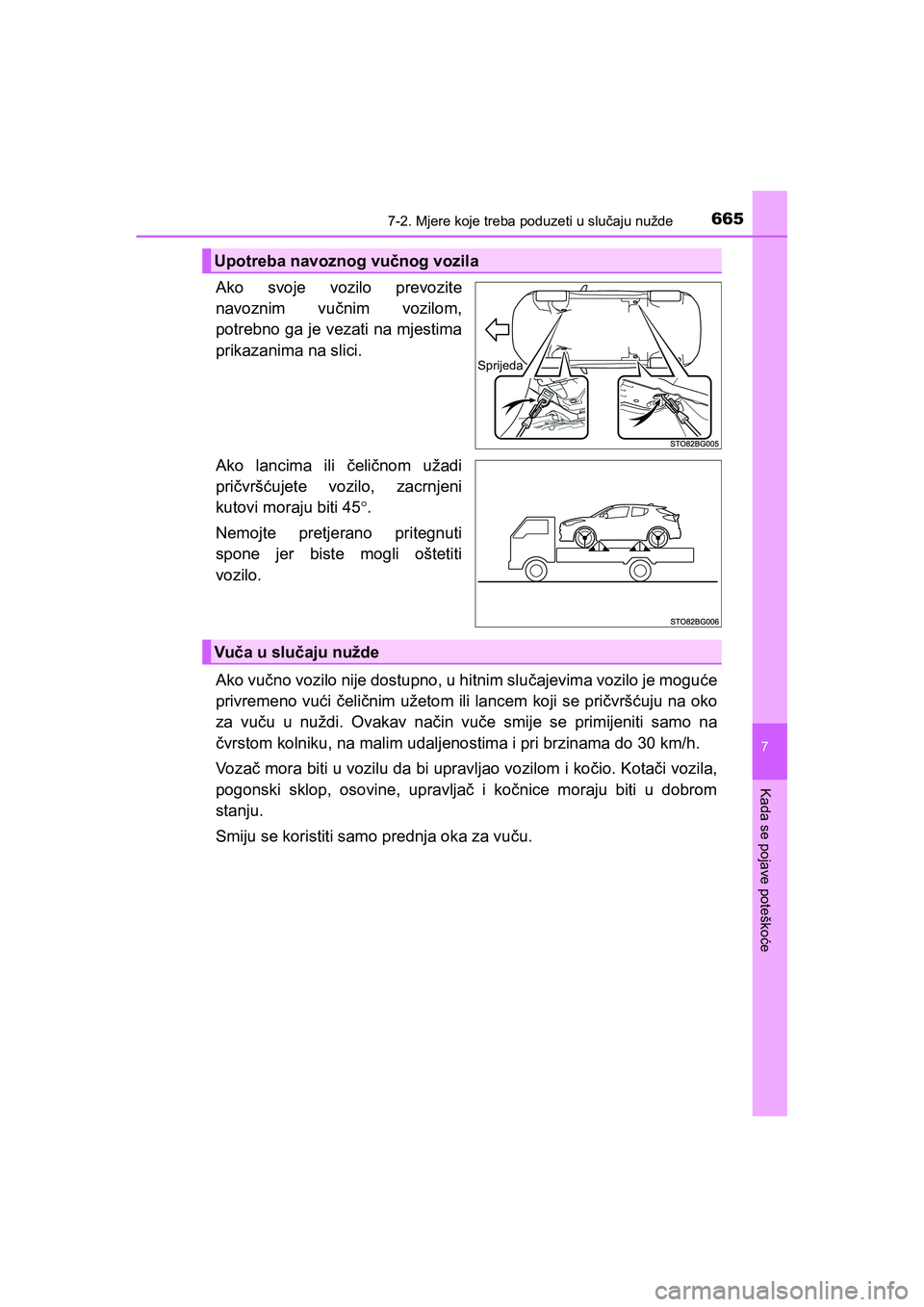

6657-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Ako svoje vozilo prevozite
navoznim vučnim vozilom,
potrebno ga je vezati na mjestima
prikazanima na slici.
Ako lancima ili čeličnom užadi
pričvršćujete vozilo, zacrnjeni
kutovi moraju biti 45°.
Nemojte pretjerano pritegnuti
spone jer biste mogli oštetiti
vozilo.
Ako vučno vozilo nije dostupno, u hitnim slučajevima vozilo je moguće
privremeno vući čeličnim užetom ili lancem koji se pričvršćuju na oko
za vuču u nuždi. Ovakav način vuče smije se primijeniti samo na
čvrstom kolniku, na malim udaljenostima i pri brzinama do 30 km/h.
Vo z ač mora biti u vozilu da bi upravljao vozilom i kočio. Kotači vozila,
pogonski sklop, osovine, upravljač i kočnice moraju biti u dobrom
stanju.
Smiju se koristiti samo prednja oka za vuču.
Upotreba navoznog vučnog vozila
Sprijeda
Vuča u slučaju nužde
C-HR_HV_OM_Europe_OM10647CR.book Page 665 Saturday, November 16, 2019 5:49 PM

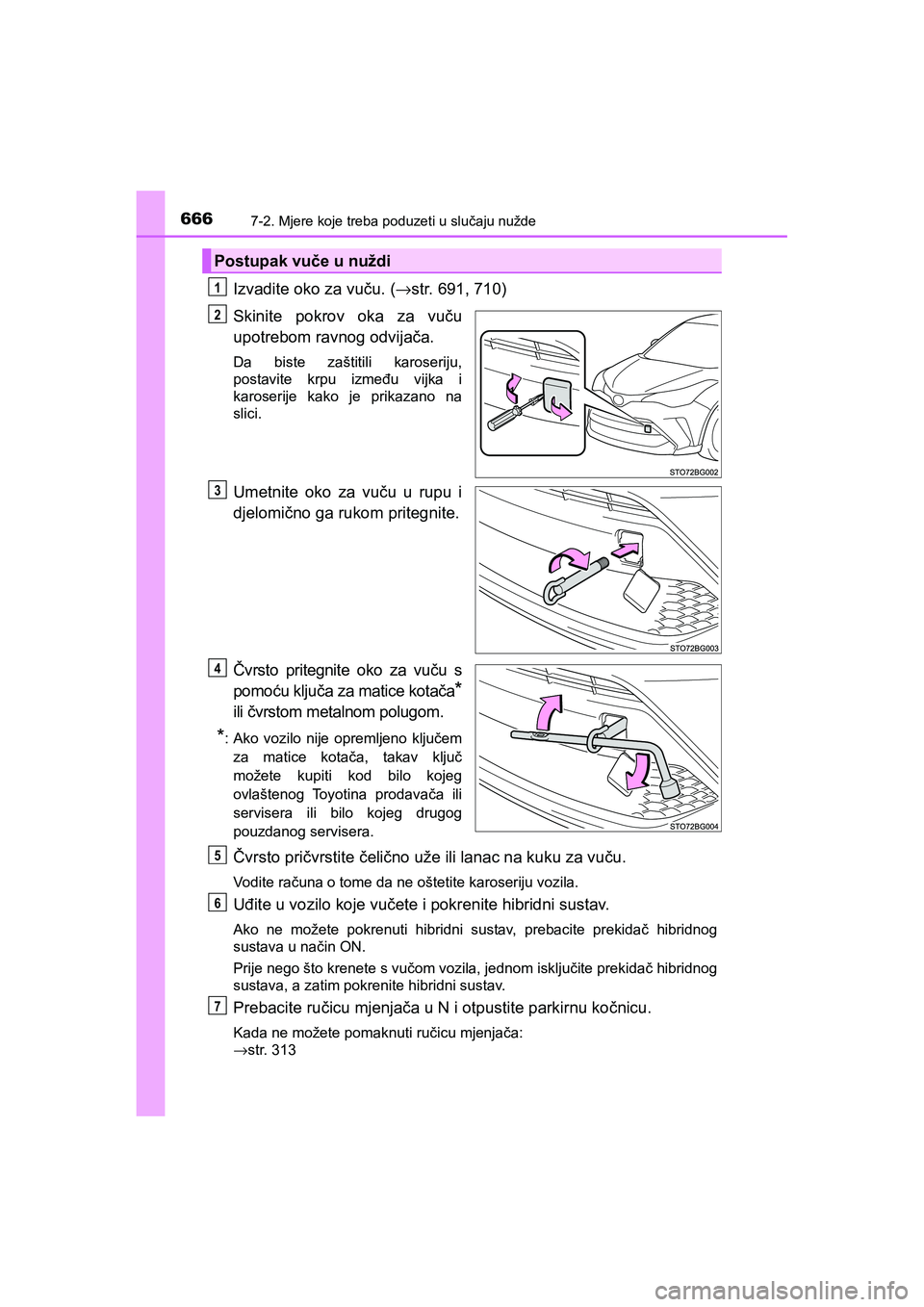

6667-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Izvadite oko za vuču. (→str. 691, 710)
Skinite pokrov oka za vuču
upotrebom ravnog odvijača.
Da biste zaštitili karoseriju,
postavite krpu između vijka i
karoserije kako je prikazano na
slici.
Umetnite oko za vuču u rupu i
djelomično ga rukom pritegnite.
Čvrsto pritegnite oko za vuču s
pomoću ključa za matice kotača
*
ili čvrstom metalnom polugom.
*: Ako vozilo nije opremljeno ključem
za matice kotača, takav ključ
možete kupiti kod bilo kojeg
ovlaštenog Toyotina prodavača ili
servisera ili bilo kojeg drugog
pouzdanog servisera.
Čvrsto pričvrstite čelično uže ili lanac na kuku za vuču.
Vodite računa o tome da ne oštetite karoseriju vozila.
Uđite u vozilo koje vučete i pokrenite hibridni sustav.
Ako ne možete pokrenuti hibridni sustav, prebacite prekidač hibridnog
sustava u način ON.
Prije nego što krenete s vučom vozila, jednom isključite prekidač hibridnog
sustava, a zatim pokrenite hibridni sustav.
Prebacite ručicu mjenjača u N i otpustite parkirnu kočnicu.
Kada ne možete pomaknuti ručicu mjenjača:
→str. 313
Postupak vuče u nuždi
1
2
3
4
5
6
7
C-HR_HV_OM_Europe_OM10647CR.book Page 666 Saturday, November 16, 2019 5:49 PM

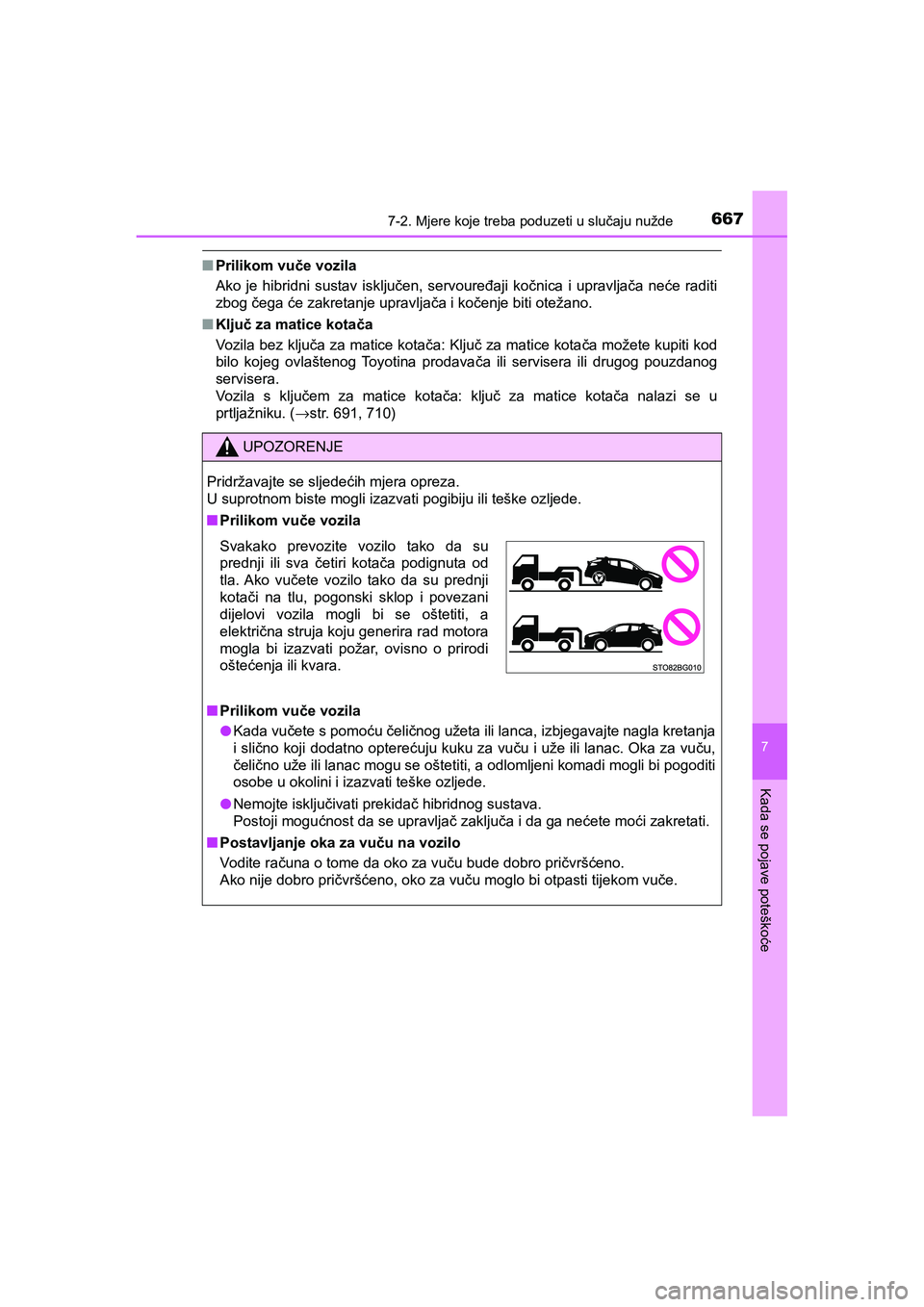

6677-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
■Prilikom vuče vozila
Ako je hibridni sustav isključen, servouređaji kočnica i upravljača neće raditi
zbog čega će zakretanje upravljača i kočenje biti otežano.
■Ključ za matice kotača
Vozila bez ključa za matice kotača: Ključ za matice kotača možete kupiti kod
bilo kojeg ovlaštenog Toyotina prodavača ili servisera ili drugog pouzdanog
servisera.
Vozila s ključem za matice kotača: ključ za matice kotača nalazi se u
prtljažniku. (→str. 691, 710)
UPOZORENJE
Pridržavajte se sljedećih mjera opreza.
U suprotnom biste mogli izazvati pogibiju ili teške ozljede.
■Prilikom vuče vozila
■Prilikom vuče vozila
●Kada vučete s pomoću čeličnog užeta ili lanca, izbjegavajte nagla kretanja
i slično koji dodatno opterećuju kuku za vuču i uže ili lanac. Oka za vuču,
čelično uže ili lanac mogu se oštetiti, a odlomljeni komadi mogli bi pogoditi
osobe u okolini i izazvati teške ozljede.
●Nemojte isključivati prekidač hibridnog sustava.
Postoji mogućnost da se upravljač zaključa i da ga nećete moći zakretati.
■Postavljanje oka za vuču na vozilo
Vodite računa o tome da oko za vuču bude dobro pričvršćeno.
Ako nije dobro pričvršćeno, oko za vuču moglo bi otpasti tijekom vuče.
Svakako prevozite vozilo tako da su
prednji ili sva četiri kotača podignuta od
tla. Ako vučete vozilo tako da su prednji
kotači na tlu, pogonski sklop i povezani
dijelovi vozila mogli bi se oštetiti, a
električna struja koju generira rad motora
mogla bi izazvati požar, ovisno o prirodi
oštećenja ili kvara.
C-HR_HV_OM_Europe_OM10647CR.book Page 667 Saturday, November 16, 2019 5:49 PM

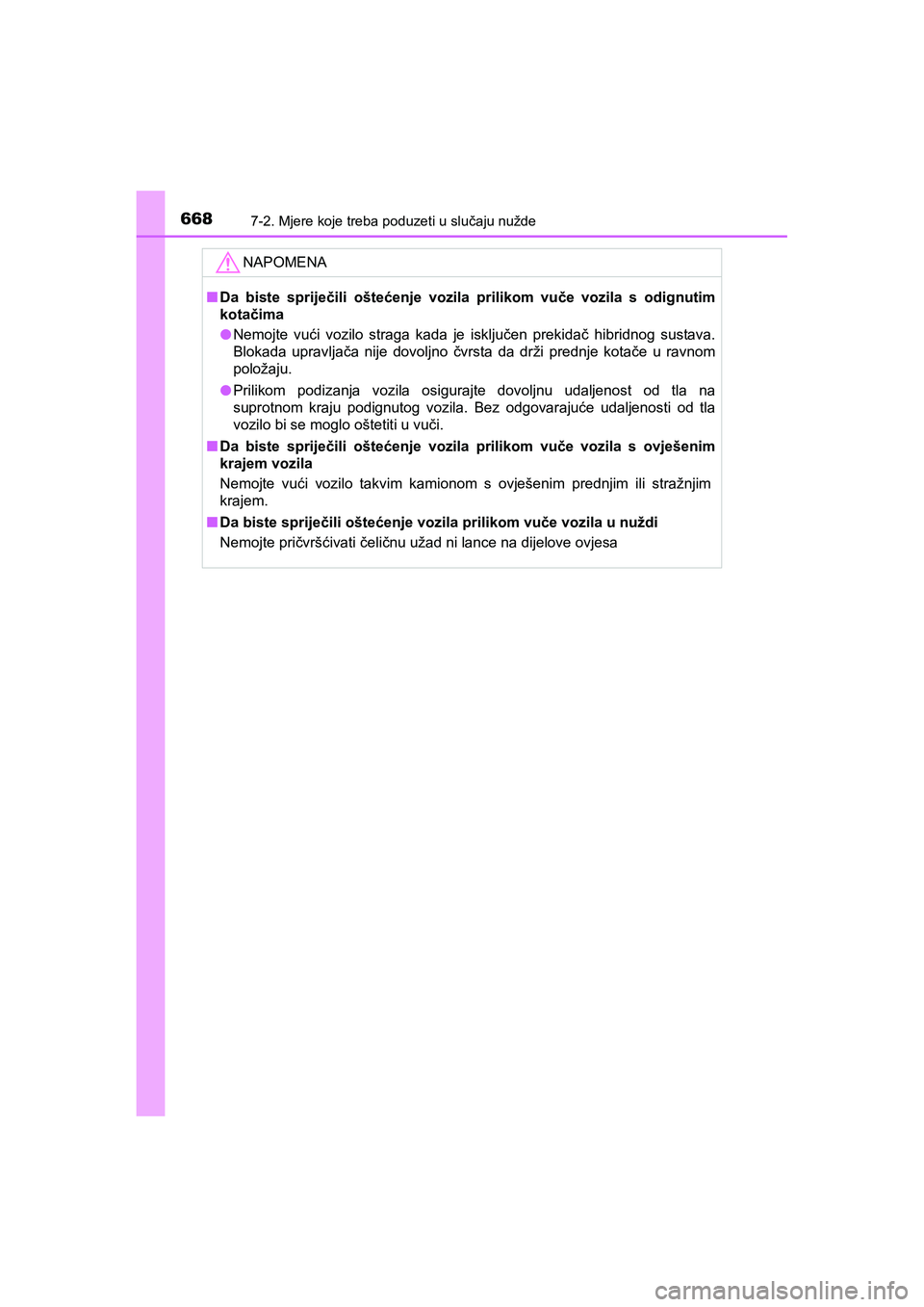

6687-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
NAPOMENA
■Da biste spriječili oštećenje vozila prilikom vuče vozila s odignutim
kotačima
●Nemojte vući vozilo straga kada je isključen prekidač hibridnog sustava.
Blokada upravljača nije dovoljno čvrsta da drži prednje kotače u ravnom
položaju.
●Prilikom podizanja vozila osigurajte dovoljnu udaljenost od tla na
suprotnom kraju podignutog vozila. Bez odgovarajuće udaljenosti od tla
vozilo bi se moglo oštetiti u vuči.
■Da biste spriječili oštećenje vozila prilikom vuče vozila s ovješenim
krajem vozila
Nemojte vući vozilo takvim kamionom s ovješenim prednjim ili stražnjim
krajem.
■Da biste spriječili oštećenje vozila prilikom vuče vozila u nuždi
Nemojte pričvršćivati čeličnu užad ni lance na dijelove ovjesa
C-HR_HV_OM_Europe_OM10647CR.book Page 668 Saturday, November 16, 2019 5:49 PM

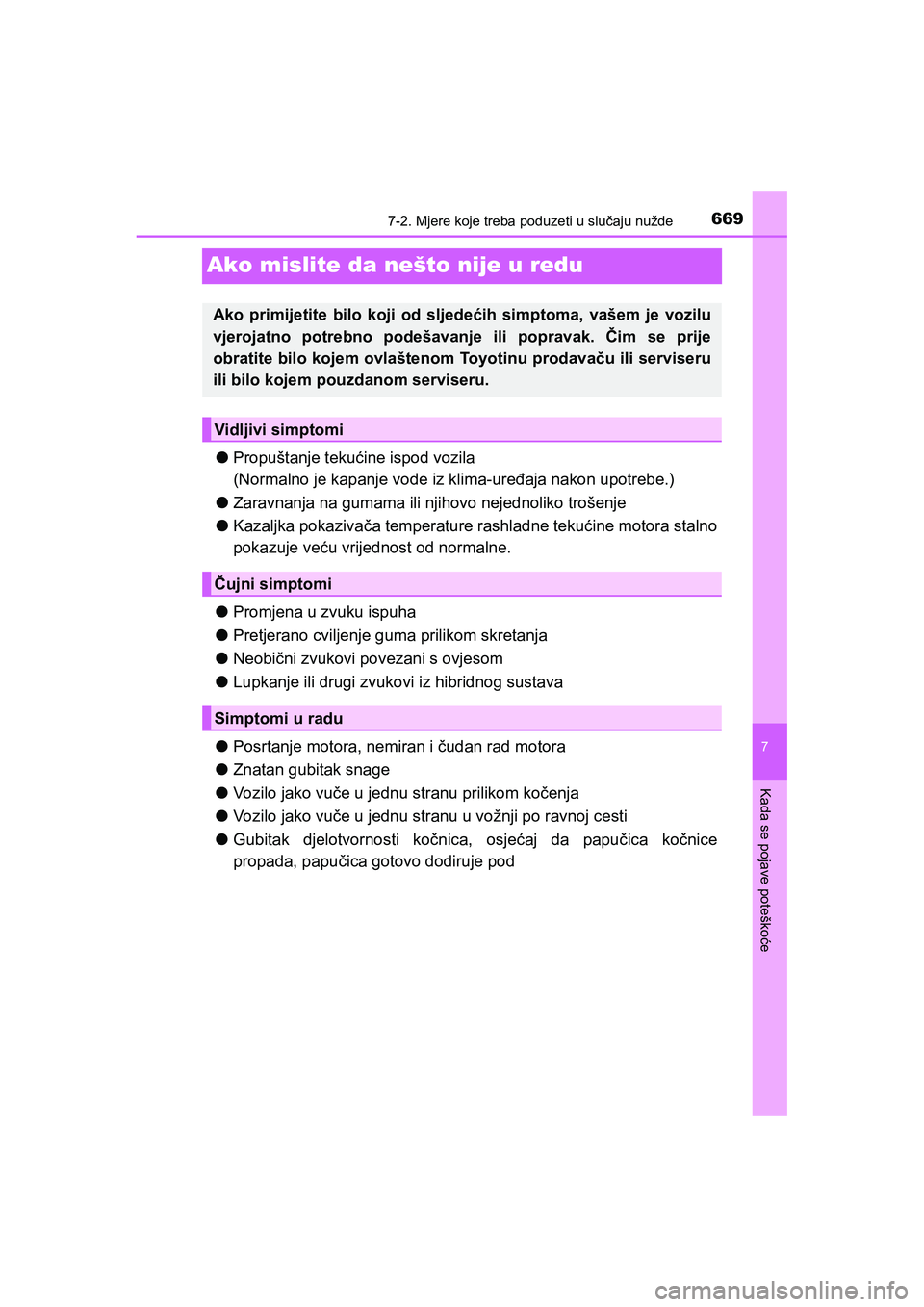

6697-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Ako mislite da nešto nije u redu
●Propuštanje tekućine ispod vozila
(Normalno je kapanje vode iz klima-uređaja nakon upotrebe.)
●Zaravnanja na gumama ili njihovo nejednoliko trošenje
●Kazaljka pokazivača temperature rashladne tekućine motora stalno
pokazuje veću vrijednost od normalne.
●Promjena u zvuku ispuha
●Pretjerano cviljenje guma prilikom skretanja
●Neobični zvukovi povezani s ovjesom
●Lupkanje ili drugi zvukovi iz hibridnog sustava
●Posrtanje motora, nemiran i čudan rad motora
●Znatan gubitak snage
●Vozilo jako vuče u jednu stranu prilikom kočenja
●Vozilo jako vuče u jednu stranu u vožnji po ravnoj cesti
●Gubitak djelotvornosti kočnica, osjećaj da papučica kočnice
propada, papučica gotovo dodiruje pod
Ako primijetite bilo koji od sljedećih simptoma, vašem je vozilu
vjerojatno potrebno podešavanje ili popravak. Čim se prije
obratite bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru
ili bilo kojem pouzdanom serviseru.
Vidljivi simptomi
Čujni simptomi
Simptomi u radu
C-HR_HV_OM_Europe_OM10647CR.book Page 669 Saturday, November 16, 2019 5:49 PM

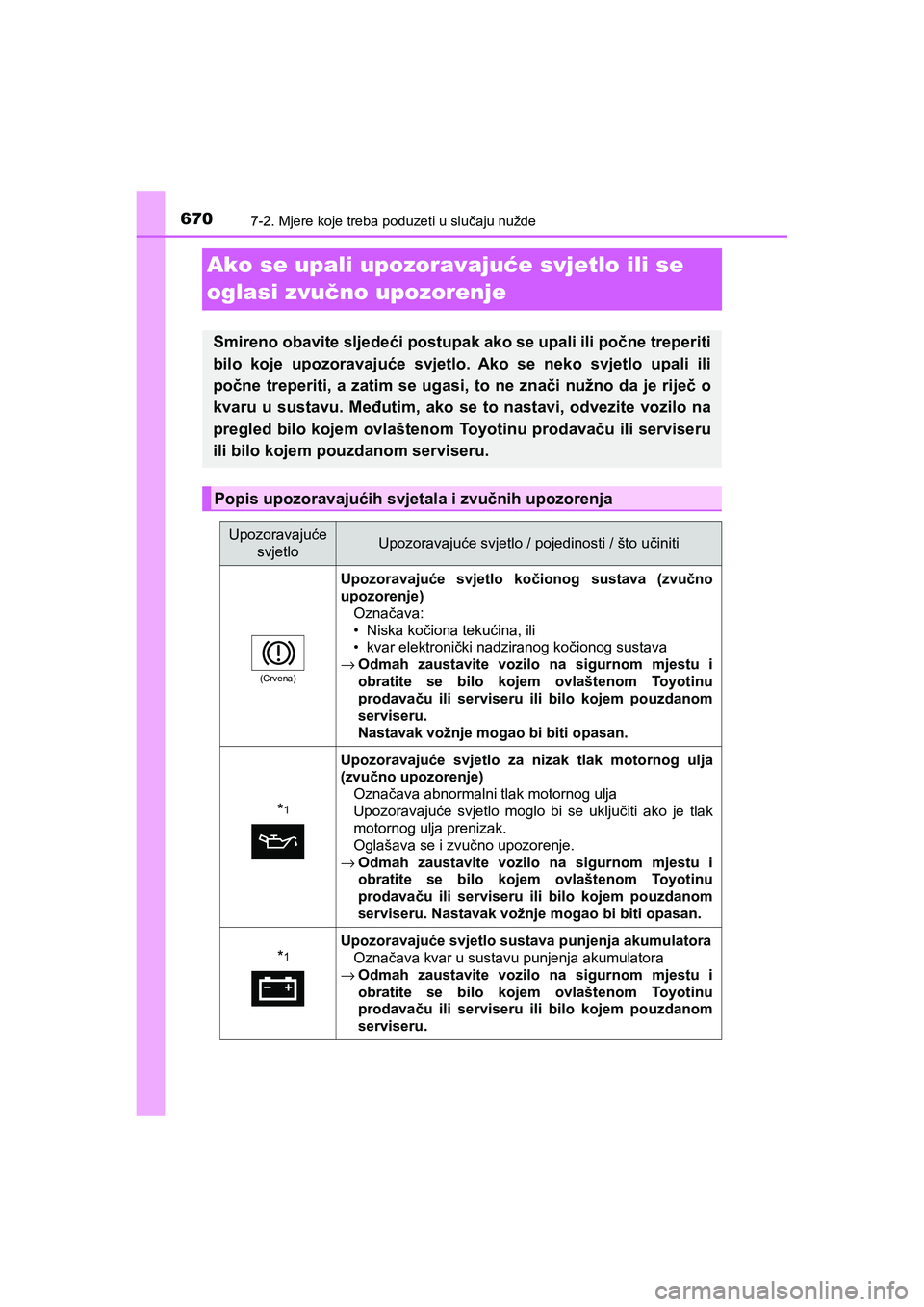

6707-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Ako se upali upozoravajuće svjetlo ili se
oglasi zvučno upozorenje
Smireno obavite sljedeći postupak ako se upali ili počne treperiti
bilo koje upozoravajuće svjetlo. Ako se neko svjetlo upali ili
počne treperiti, a zatim se ugasi, to ne znači nužno da je riječ o
kvaru u sustavu. Međutim, ako se to nastavi, odvezite vozilo na
pregled bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru
ili bilo kojem pouzdanom serviseru.
Popis upozoravajućih svjetala i zvučnih upozorenja
Upozoravajuće
svjetloUpozoravajuće svjetlo / pojedinosti / što učiniti
(Crvena)
Upozoravajuće svjetlo kočionog sustava (zvučno
upozorenje)
Označava:
• Niska kočiona tekućina, ili
• kvar elektronički nadziranog kočionog sustava
→Odmah zaustavite vozilo na sigurnom mjestu i
obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru.
Nastavak vožnje mogao bi biti opasan.
*1
Upozoravajuće svjetlo za nizak tlak motornog ulja
(zvučno upozorenje)
Označava abnormalni tlak motornog ulja
Upozoravajuće svjetlo moglo bi se uključiti ako je tlak
motornog ulja prenizak.
Oglašava se i zvučno upozorenje.
→Odmah zaustavite vozilo na sigurnom mjestu i
obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru. Nastavak vožnje mogao bi biti opasan.
*1Upozoravajuće svjetlo sustava punjenja akumulatora
Označava kvar u sustavu punjenja akumulatora
→Odmah zaustavite vozilo na sigurnom mjestu i
obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru.
C-HR_HV_OM_Europe_OM10647CR.book Page 670 Saturday, November 16, 2019 5:49 PM

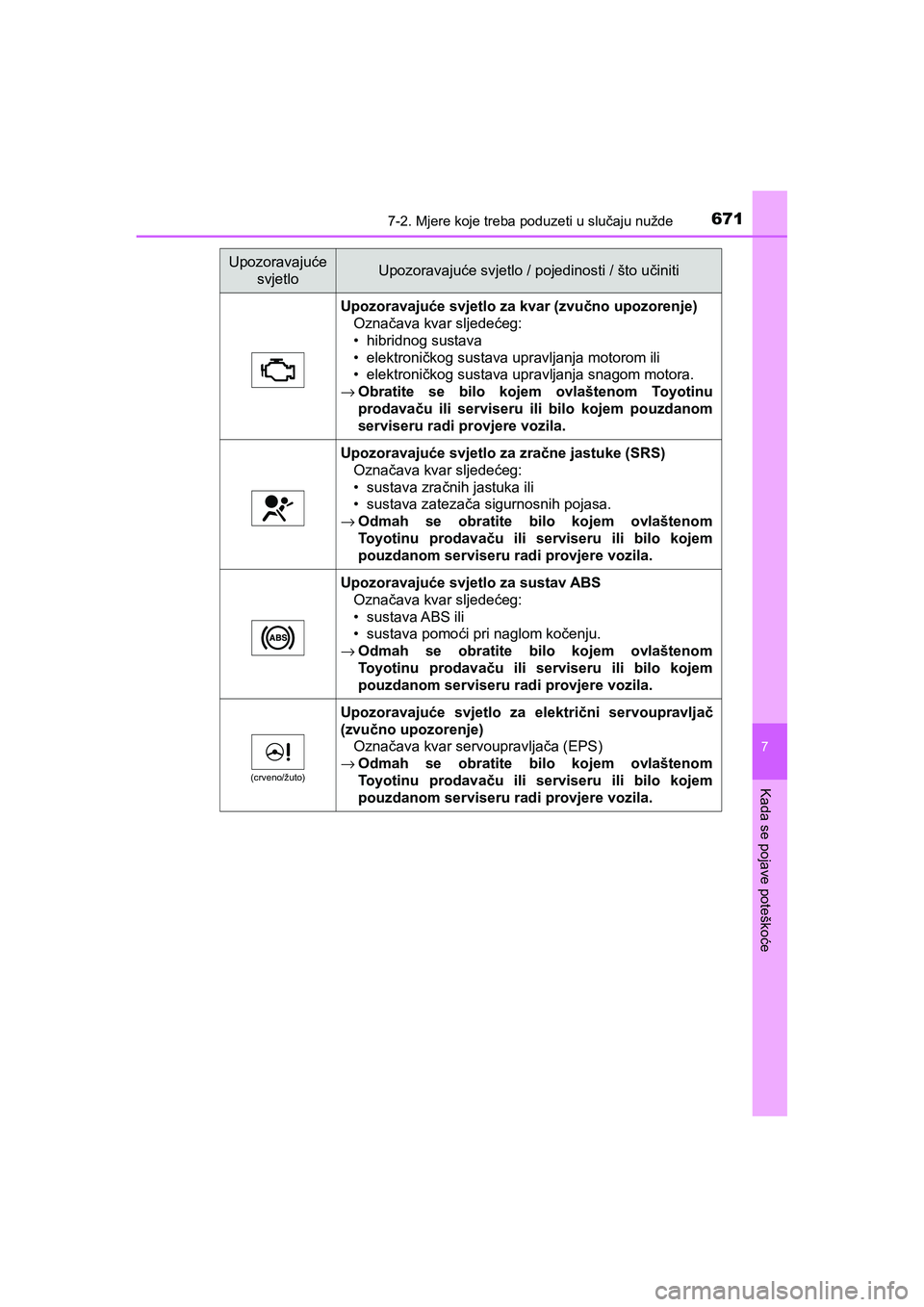

6717-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Upozoravajuće svjetlo za kvar (zvučno upozorenje)
Označava kvar sljedećeg:
• hibridnog sustava
• elektroničkog sustava upravljanja motorom ili
• elektroničkog sustava upravljanja snagom motora.
→Obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru radi provjere vozila.
Upozoravajuće svjetlo za zračne jastuke (SRS)
Označava kvar sljedećeg:
• sustava zračnih jastuka ili
• sustava zatezača sigurnosnih pojasa.
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Upozoravajuće svjetlo za sustav ABS
Označava kvar sljedećeg:
• sustava ABS ili
• sustava pomoći pri naglom kočenju.
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
(crveno/žuto)
Upozoravajuće svjetlo za električni servoupravljač
(zvučno upozorenje)
Označava kvar servoupravljača (EPS)
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Upozoravajuće
svjetloUpozoravajuće svjetlo / pojedinosti / što učiniti
C-HR_HV_OM_Europe_OM10647CR.book Page 671 Saturday, November 16, 2019 5:49 PM

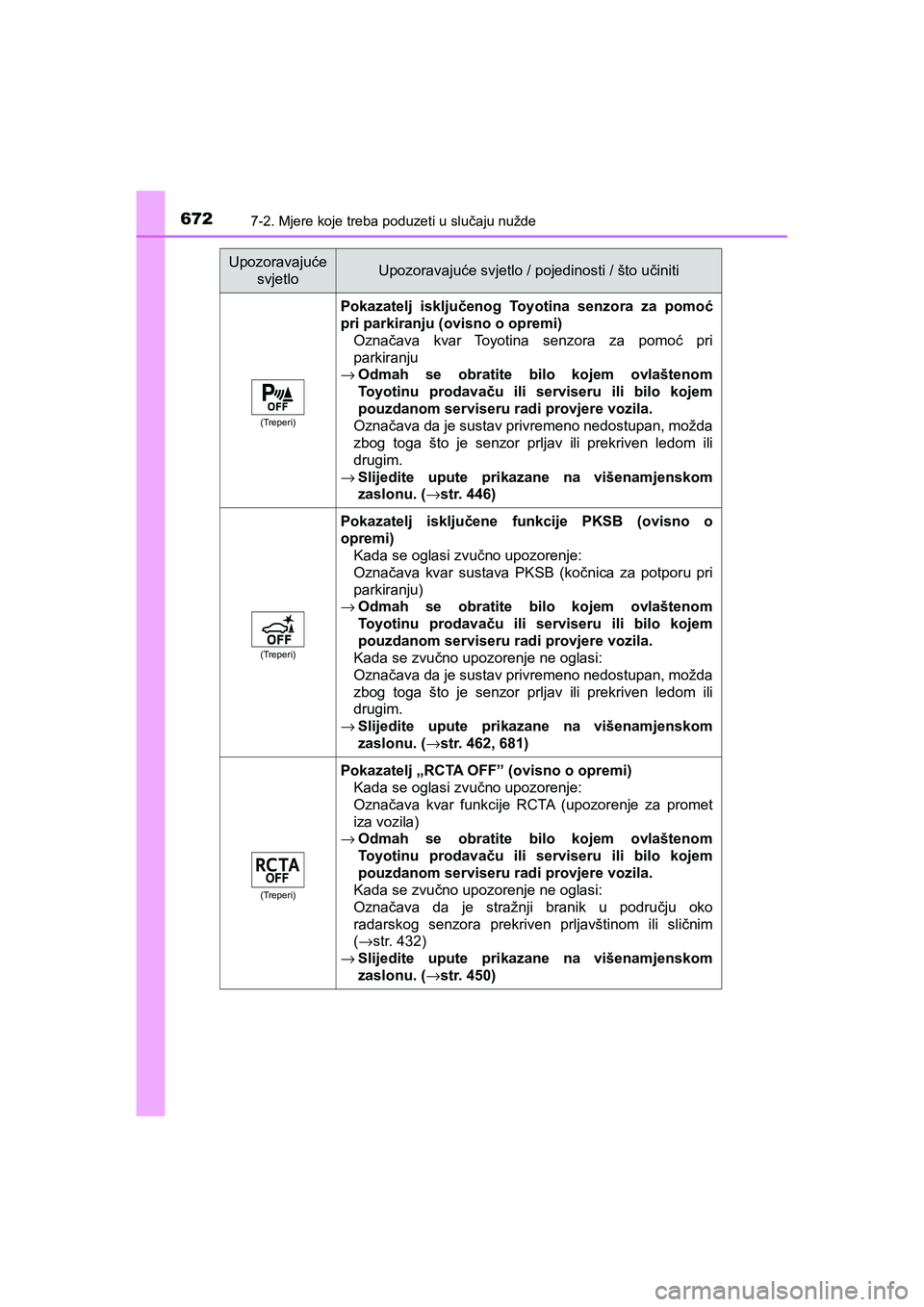

6727-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
(Treperi)
Pokazatelj isključenog Toyotina senzora za pomoć
pri parkiranju (ovisno o opremi)
Označava kvar Toyotina senzora za pomoć pri
parkiranju
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Označava da je sustav privremeno nedostupan, možda
zbog toga što je senzor prljav ili prekriven ledom ili
drugim.
→Slijedite upute prikazane na višenamjenskom
zaslonu. (→str. 446)
(Treperi)
Pokazatelj isključene funkcije PKSB (ovisno o
opremi)
Kada se oglasi zvučno upozorenje:
Označava kvar sustava PKSB (kočnica za potporu pri
parkiranju)
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Kada se zvučno upozorenje ne oglasi:
Označava da je sustav privremeno nedostupan, možda
zbog toga što je senzor prljav ili prekriven ledom ili
drugim.
→Slijedite upute prikazane na višenamjenskom
zaslonu. (→str. 462, 681)
(Treperi)
Pokazatelj „RCTA OFF” (ovisno o opremi)
Kada se oglasi zvučno upozorenje:
Označava kvar funkcije RCTA (upozorenje za promet
iza vozila)
→Odmah se obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
Kada se zvučno upozorenje ne oglasi:
Označava da je stražnji branik u području oko
radarskog senzora prekriven prljavštinom ili sličnim
(→str. 432)
→Slijedite upute prikazane na višenamjenskom
zaslonu. (→str. 450)
Upozoravajuće
svjetloUpozoravajuće svjetlo / pojedinosti / što učiniti
