2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

6256-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

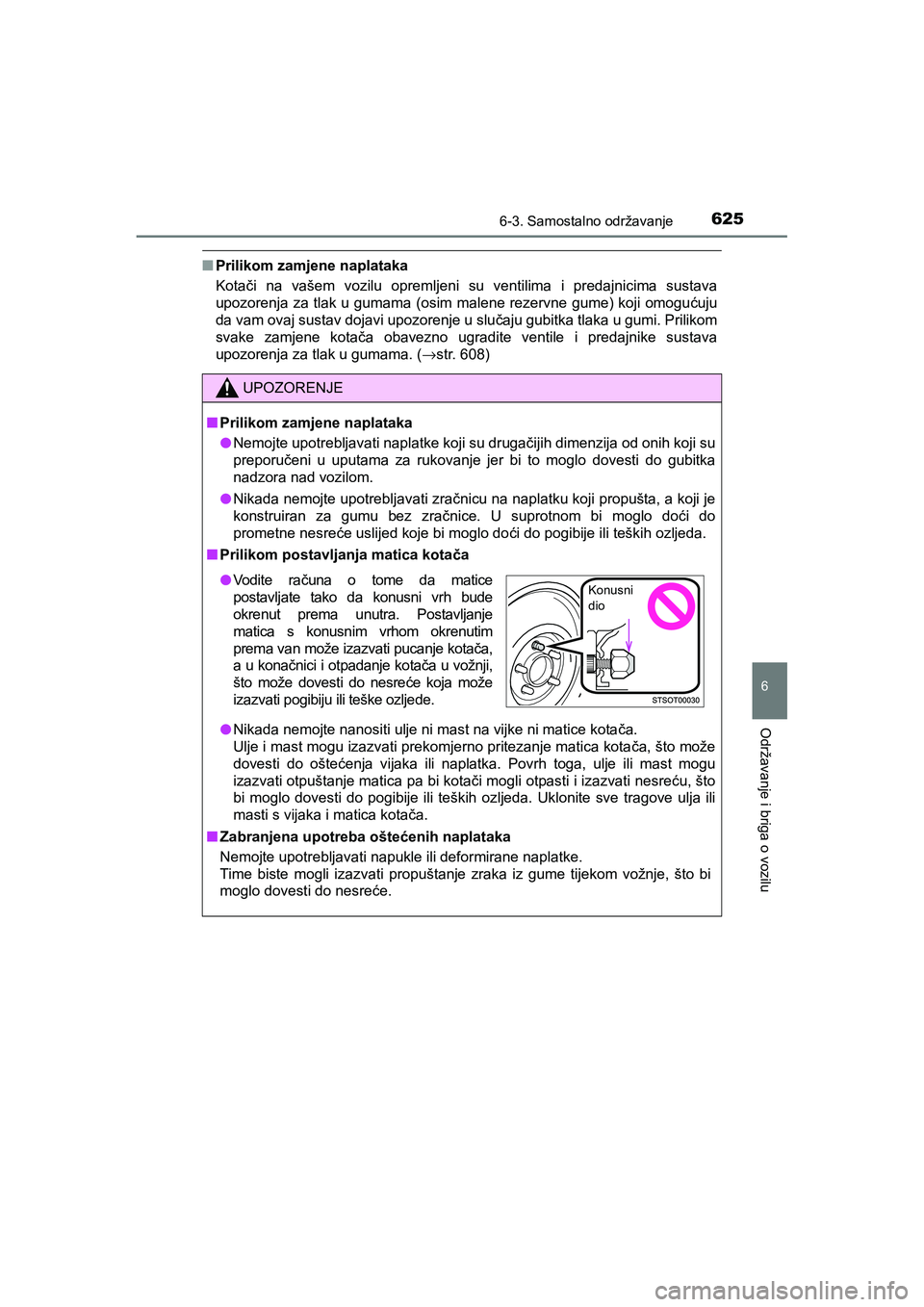

■Prilikom zamjene naplataka
Kotači na vašem vozilu opremljeni su ventilima i predajnicima sustava
upozorenja za tlak u gumama (osim malene rezervne gume) koji omogućuju
da vam ovaj sustav dojavi upozorenje u slučaju gubitka tlaka u gumi. Prilikom
svake zamjene kotača obavezno ugradite ventile i predajnike sustava
upozorenja za tlak u gumama. (→str. 608)
UPOZORENJE
■Prilikom zamjene naplataka
●Nemojte upotrebljavati naplatke koji su drugačijih dimenzija od onih koji su
preporučeni u uputama za rukovanje jer bi to moglo dovesti do gubitka
nadzora nad vozilom.
●Nikada nemojte upotrebljavati zračnicu na naplatku koji propušta, a koji je
konstruiran za gumu bez zračnice. U suprotnom bi moglo doći do
prometne nesreće uslijed koje bi moglo doći do pogibije ili teških ozljeda.
■Prilikom postavljanja matica kotača
●Nikada nemojte nanositi ulje ni mast na vijke ni matice kotača.
Ulje i mast mogu izazvati prekomjerno pritezanje matica kotača, što može
dovesti do oštećenja vijaka ili naplatka. Povrh toga, ulje ili mast mogu
izazvati otpuštanje matica pa bi kotači mogli otpasti i izazvati nesreću, što
bi moglo dovesti do pogibije ili teških ozljeda. Uklonite sve tragove ulja ili
masti s vijaka i matica kotača.
■Zabranjena upotreba oštećenih naplataka
Nemojte upotrebljavati napukle ili deformirane naplatke.
Time biste mogli izazvati propuštanje zraka iz gume tijekom vožnje, što bi
moglo dovesti do nesreće.
●Vo di t e r ačuna o tome da matice
postavljate tako da konusni vrh bude
okrenut prema unutra. Postavljanje
matica s konusnim vrhom okrenutim
prema van može izazvati pucanje kotača,
a u konačnici i otpadanje kotača u vožnji,
što može dovesti do nesreće koja može
izazvati pogibiju ili teške ozljede.Konusni
dio
C-HR_HV_OM_Europe_OM10647CR.book Page 625 Saturday, November 16, 2019 5:49 PM

6266-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

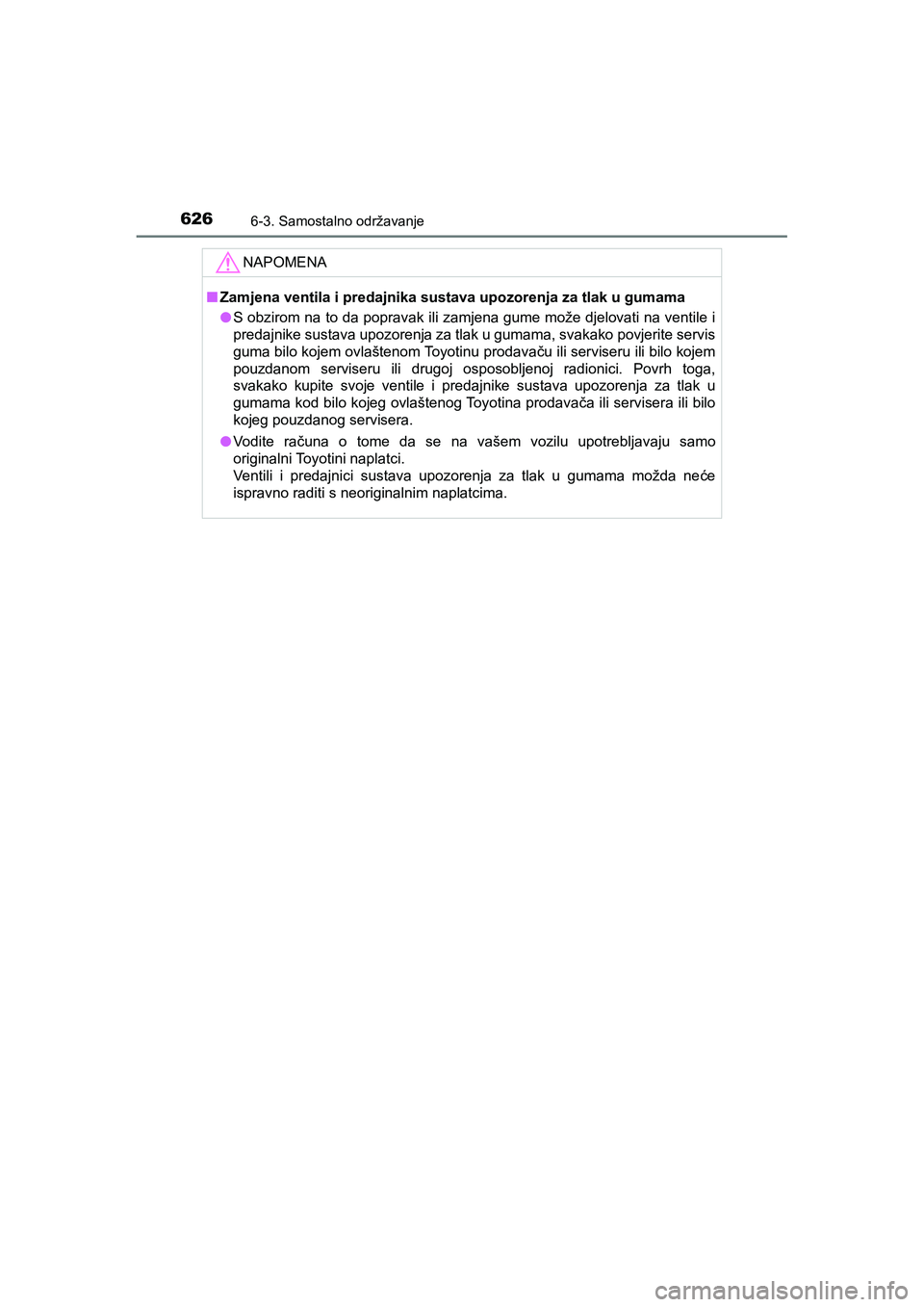

NAPOMENA
■Zamjena ventila i predajnika sustava upozorenja za tlak u gumama
●S obzirom na to da popravak ili zamjena gume može djelovati na ventile i
predajnike sustava upozorenja za tlak u gumama, svakako povjerite servis
guma bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru ili drugoj osposobljenoj radionici. Povrh toga,
svakako kupite svoje ventile i predajnike sustava upozorenja za tlak u
gumama kod bilo kojeg ovlaštenog Toyotina prodavača ili servisera ili bilo
kojeg pouzdanog servisera.
●Vodite računa o tome da se na vašem vozilu upotrebljavaju samo
originalni Toyotini naplatci.
Ventili i predajnici sustava upozorenja za tlak u gumama možda neće
ispravno raditi s neoriginalnim naplatcima.
C-HR_HV_OM_Europe_OM10647CR.book Page 626 Saturday, November 16, 2019 5:49 PM

6276-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

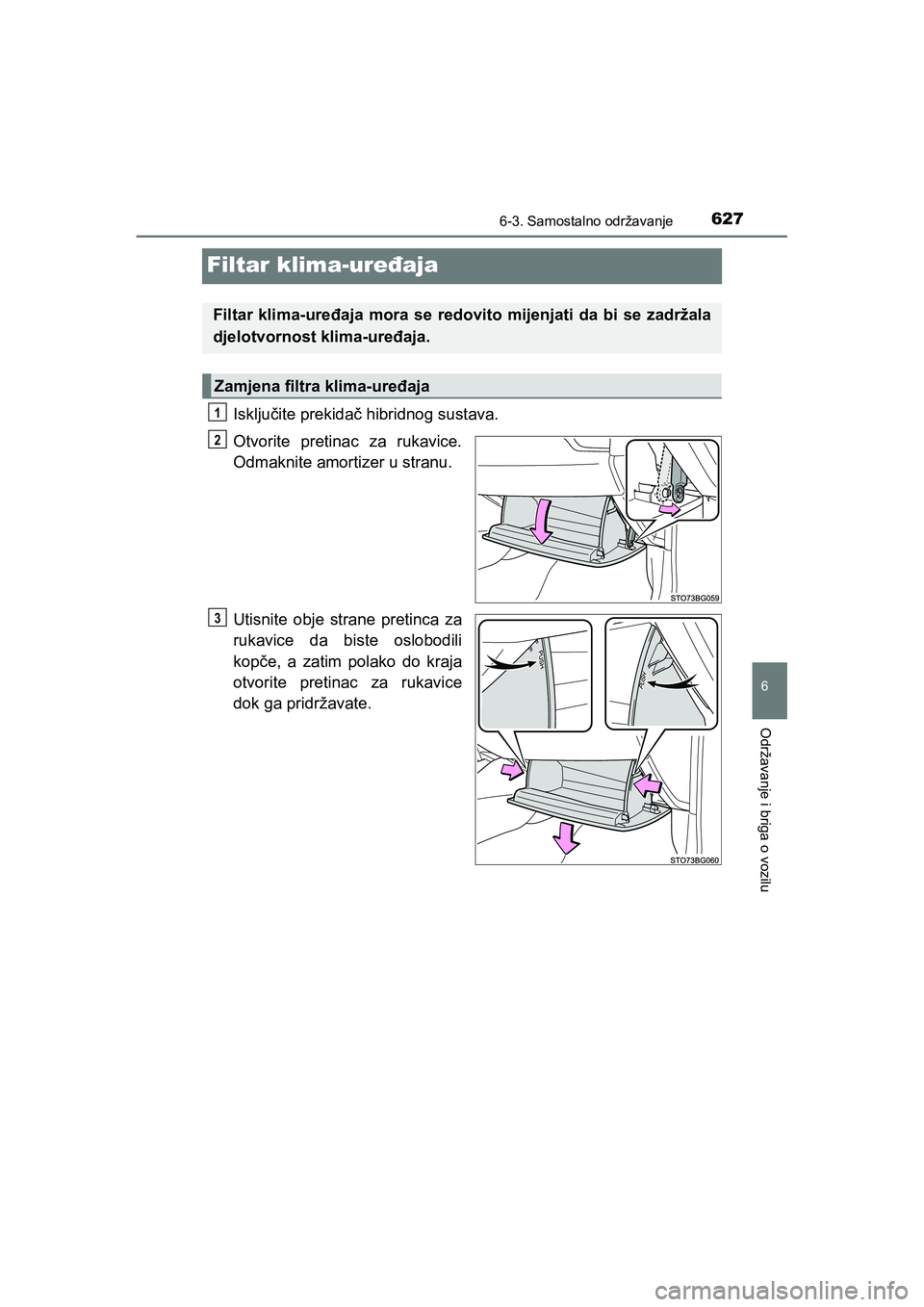

Filtar klima-uređaja
Isključite prekidač hibridnog sustava.
Otvorite pretinac za rukavice.
Odmaknite amortizer u stranu.
Utisnite obje strane pretinca za
rukavice da biste oslobodili
kopče, a zatim polako do kraja
otvorite pretinac za rukavice
dok ga pridržavate.
Filtar klima-uređaja mora se redovito mijenjati da bi se zadržala
djelotvornost klima-uređaja.
Zamjena filtra klima-uređaja
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 627 Saturday, November 16, 2019 5:49 PM

6286-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

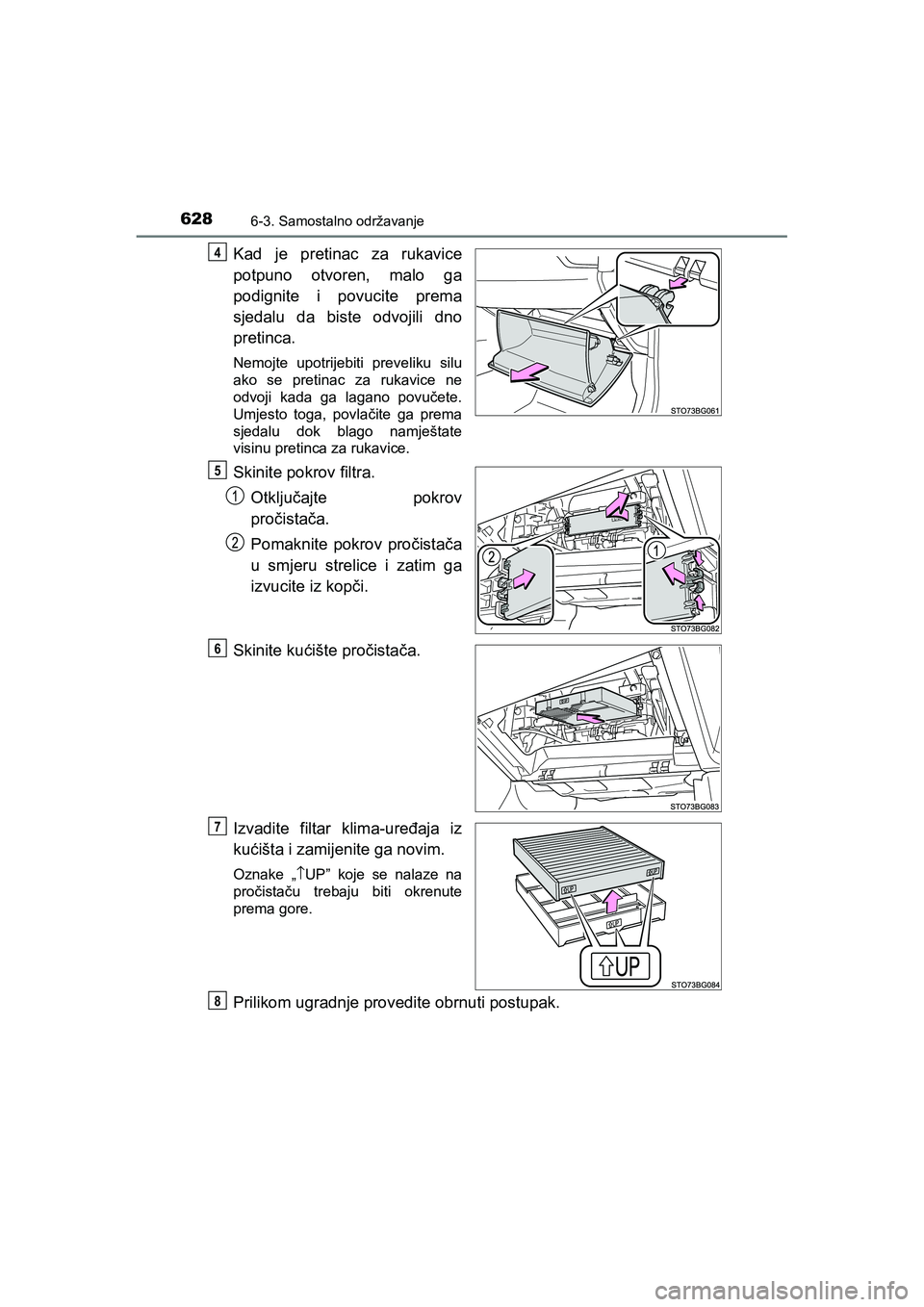

Kad je pretinac za rukavice
potpuno otvoren, malo ga
podignite i povucite prema
sjedalu da biste odvojili dno
pretinca.
Nemojte upotrijebiti preveliku silu
ako se pretinac za rukavice ne
odvoji kada ga lagano povučete.
Umjesto toga, povlačite ga prema
sjedalu dok blago namještate
visinu pretinca za rukavice.
Skinite pokrov filtra.
Otključajte pokrov
pročistača.
Pomaknite pokrov pročistača
u smjeru strelice i zatim ga
izvucite iz kopči.
Skinite kućište pročistača.
Izvadite filtar klima-uređaja iz
kućišta i zamijenite ga novim.
Oznake „↑UP” koje se nalaze na
pročistaču trebaju biti okrenute
prema gore.
Prilikom ugradnje provedite obrnuti postupak.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10647CR.book Page 628 Saturday, November 16, 2019 5:49 PM

6296-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

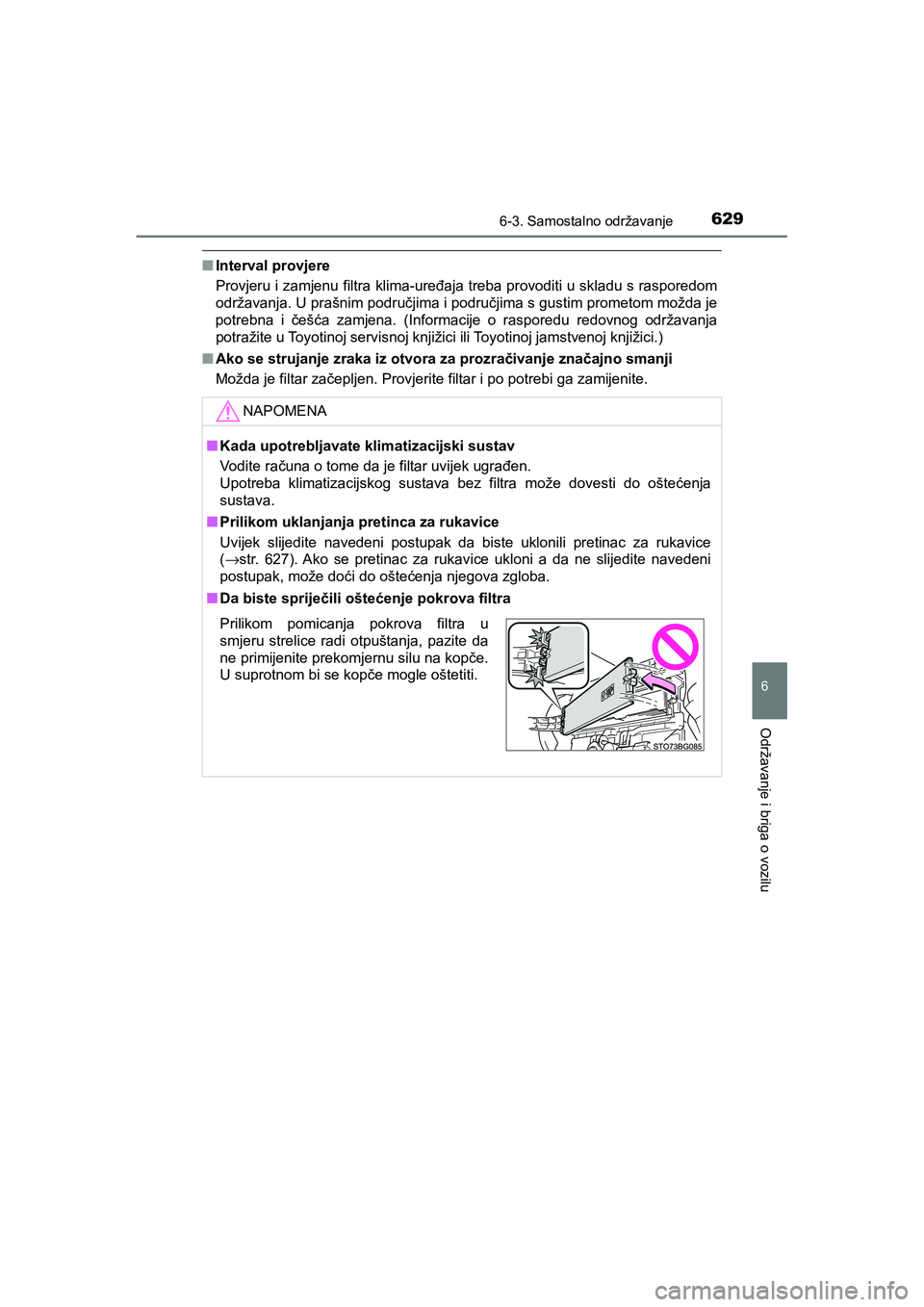

■Interval provjere
Provjeru i zamjenu filtra klima-uređaja treba provoditi u skladu s rasporedom
održavanja. U prašnim područjima i područjima s gustim prometom možda je
potrebna i češća zamjena. (Informacije o rasporedu redovnog održavanja
potražite u Toyotinoj servisnoj knjižici ili Toyotinoj jamstvenoj knjižici.)
■Ako se strujanje zraka iz otvora za prozračivanje značajno smanji
Možda je filtar začepljen. Provjerite filtar i po potrebi ga zamijenite.
NAPOMENA
■Kada upotrebljavate klimatizacijski sustav
Vodite računa o tome da je filtar uvijek ugrađen.
Upotreba klimatizacijskog sustava bez filtra može dovesti do oštećenja
sustava.
■Prilikom uklanjanja pretinca za rukavice
Uvijek slijedite navedeni postupak da biste uklonili pretinac za rukavice
(→str. 627). Ako se pretinac za rukavice ukloni a da ne slijedite navedeni
postupak, može doći do oštećenja njegova zgloba.
■Da biste spriječili oštećenje pokrova filtra
Prilikom pomicanja pokrova filtra u
smjeru strelice radi otpuštanja, pazite da
ne primijenite prekomjernu silu na kopče.
U suprotnom bi se kopče mogle oštetiti.
C-HR_HV_OM_Europe_OM10647CR.book Page 629 Saturday, November 16, 2019 5:49 PM

6306-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

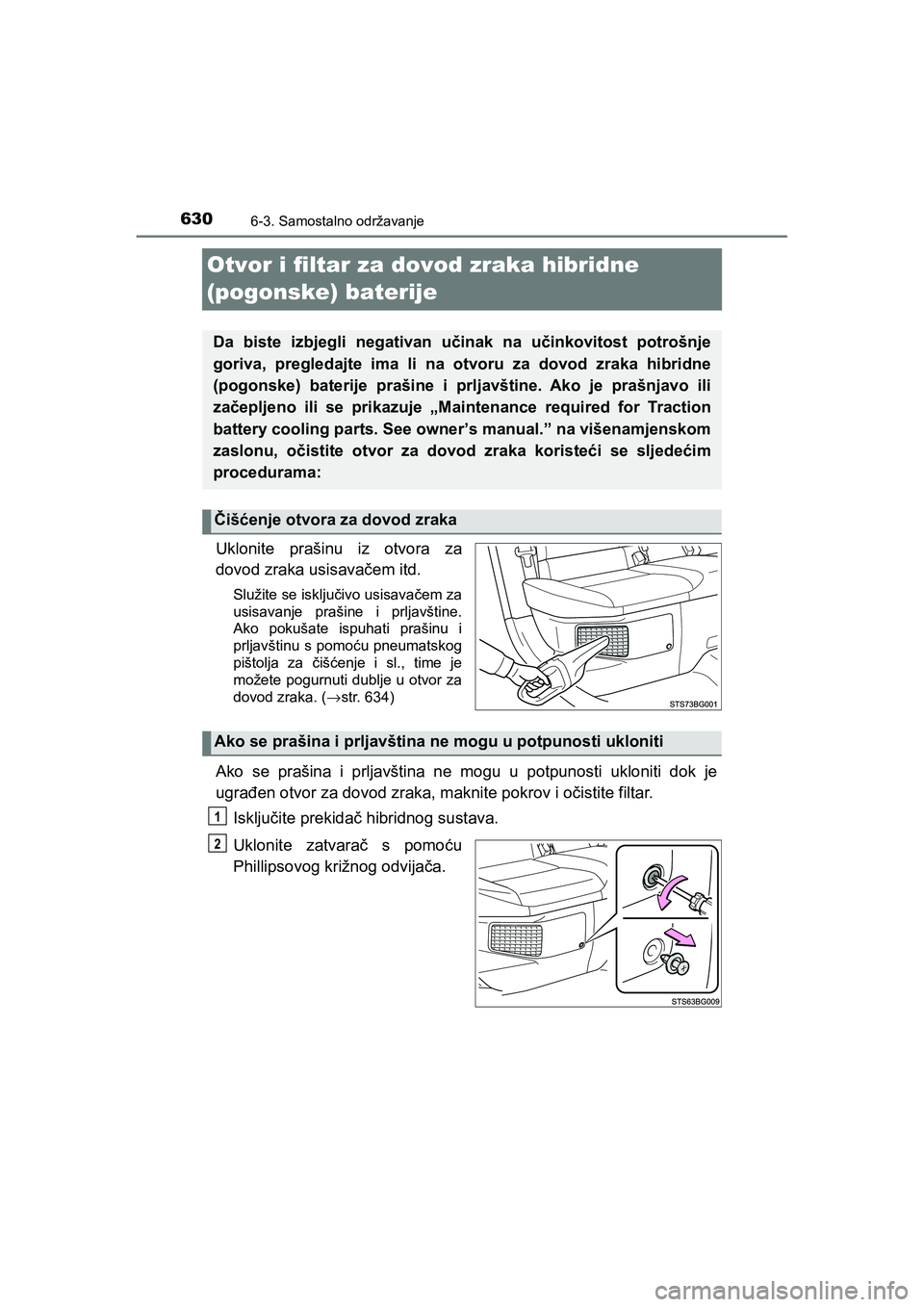

Otvor i filtar za dovod zraka hibridne
(pogonske) baterije
Uklonite prašinu iz otvora za
dovod zraka usisavačem itd.
Služite se isključivo usisavačem za
usisavanje prašine i prljavštine.
Ako pokušate ispuhati prašinu i
prljavštinu s pomoću pneumatskog
pištolja za čišćenje i sl., time je
možete pogurnuti dublje u otvor za
dovod zraka. (→str. 634)
Ako se prašina i prljavština ne mogu u potpunosti ukloniti dok je
ugrađen otvor za dovod zraka, maknite pokrov i očistite filtar.
Isključite prekidač hibridnog sustava.
Uklonite zatvarač s pomoću
Phillipsovog križnog odvijača.
Da biste izbjegli negativan učinak na učinkovitost potrošnje
goriva, pregledajte ima li na otvoru za dovod zraka hibridne
(pogonske) baterije prašine i prljavštine. Ako je prašnjavo ili
začepljeno ili se prikazuje „Maintenance required for Traction
battery cooling parts. See owner’s manual.” na višenamjenskom
zaslonu, očistite otvor za dovod zraka koristeći se sljedećim
procedurama:
Čišćenje otvora za dovod zraka
Ako se prašina i prljavština ne mogu u potpunosti ukloniti
1
2
C-HR_HV_OM_Europe_OM10647CR.book Page 630 Saturday, November 16, 2019 5:49 PM

6316-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

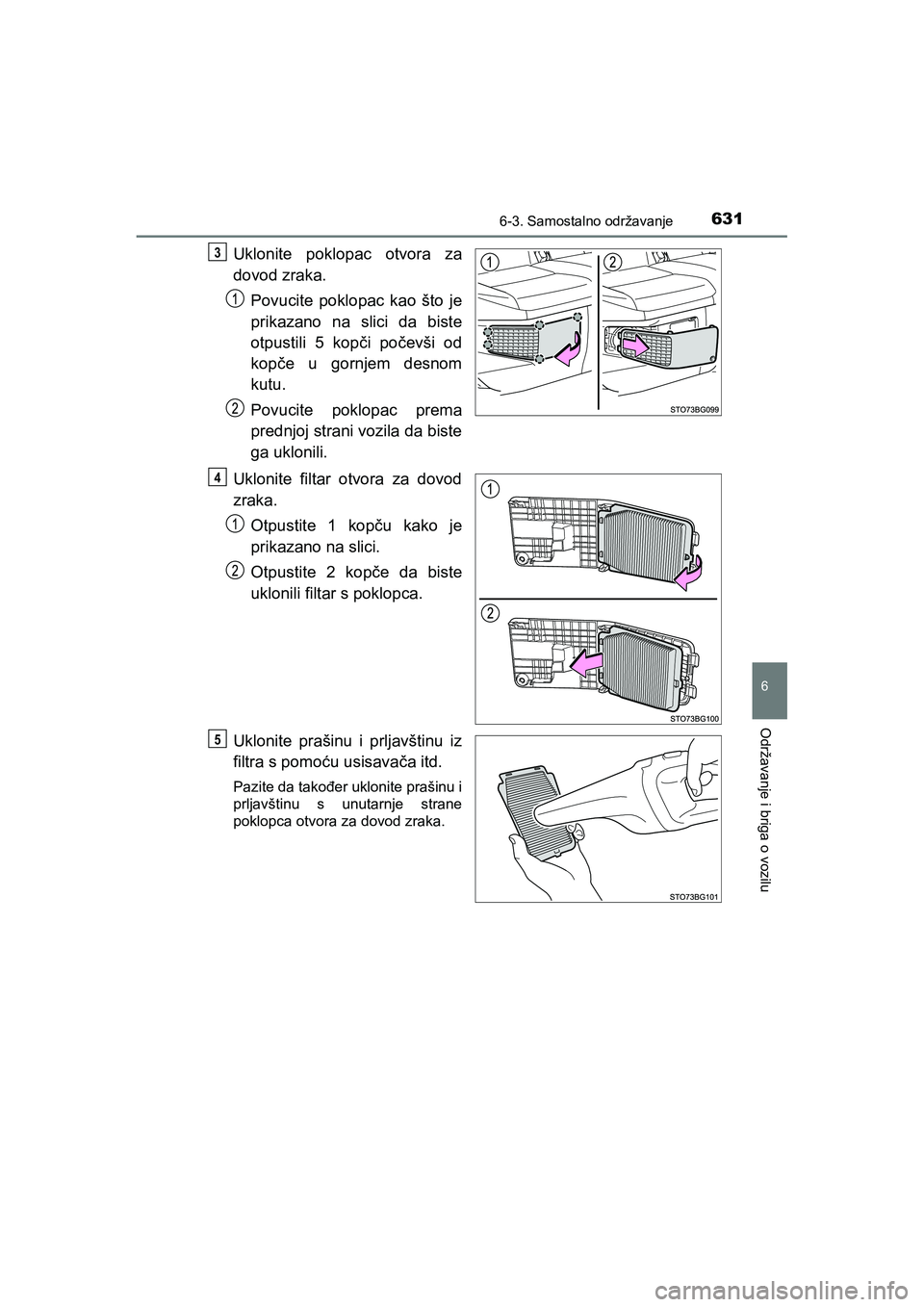

Uklonite poklopac otvora za
dovod zraka.
Povucite poklopac kao što je
prikazano na slici da biste
otpustili 5 kopči počevši od
kopče u gornjem desnom
kutu.
Povucite poklopac prema
prednjoj strani vozila da biste
ga uklonili.
Uklonite filtar otvora za dovod
zraka.
Otpustite 1 kopču kako je
prikazano na slici.
Otpustite 2 kopče da biste
uklonili filtar s poklopca.
Uklonite prašinu i prljavštinu iz
filtra s pomoću usisavača itd.
Pazite da također uklonite prašinu i
prljavštinu s unutarnje strane
poklopca otvora za dovod zraka.
3
4
5
C-HR_HV_OM_Europe_OM10647CR.book Page 631 Saturday, November 16, 2019 5:49 PM

6326-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

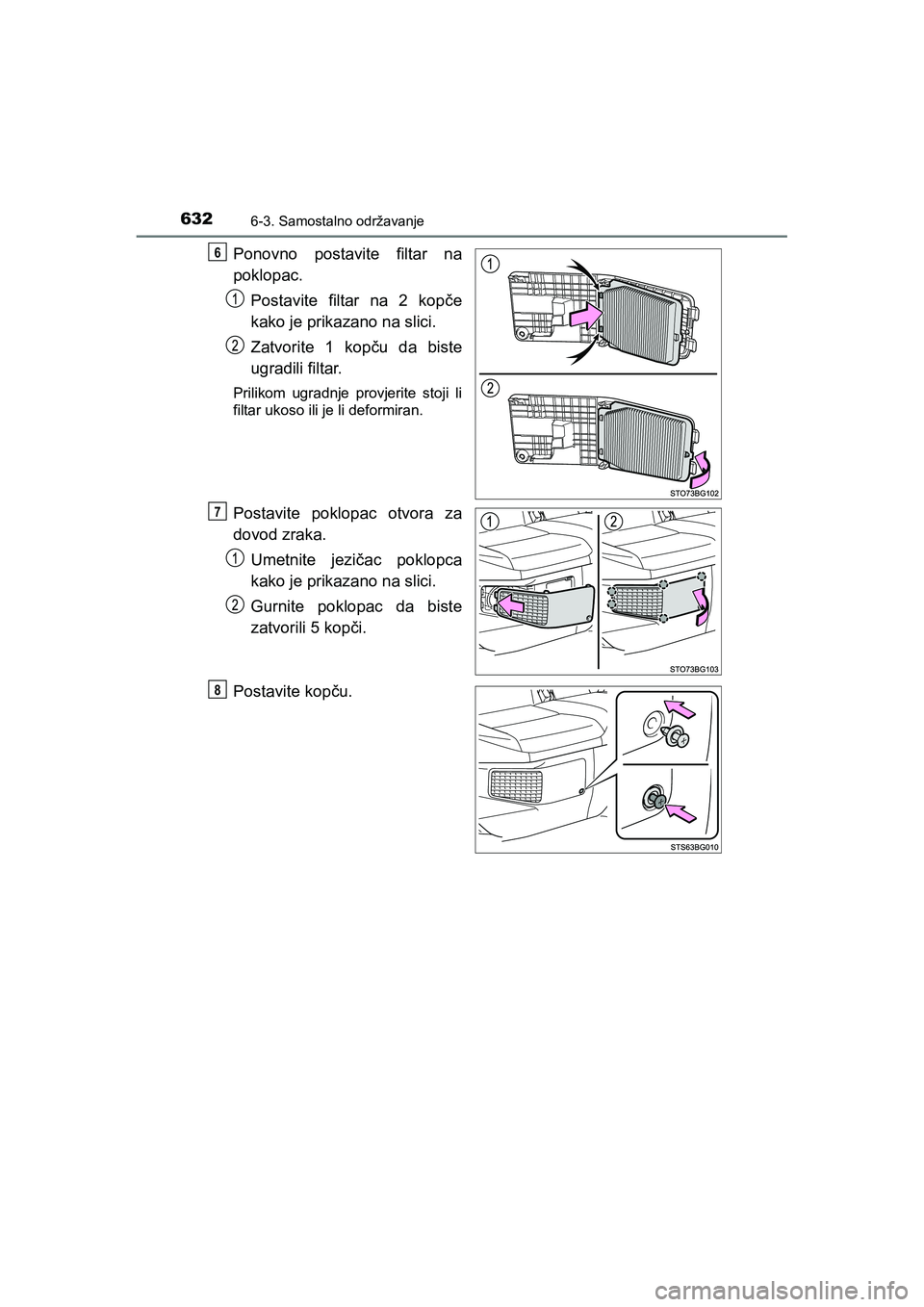

Ponovno postavite filtar na
poklopac.
Postavite filtar na 2 kopče
kako je prikazano na slici.
Zatvorite 1 kopču da biste
ugradili filtar.
Prilikom ugradnje provjerite stoji li
filtar ukoso ili je li deformiran.
Postavite poklopac otvora za
dovod zraka.
Umetnite jezičac poklopca
kako je prikazano na slici.
Gurnite poklopac da biste
zatvorili 5 kopči.
Postavite kopču.
6
7
8
C-HR_HV_OM_Europe_OM10647CR.book Page 632 Saturday, November 16, 2019 5:49 PM
