2019 TOYOTA C-HR Upute Za Rukovanje (in Croatian)

5856-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

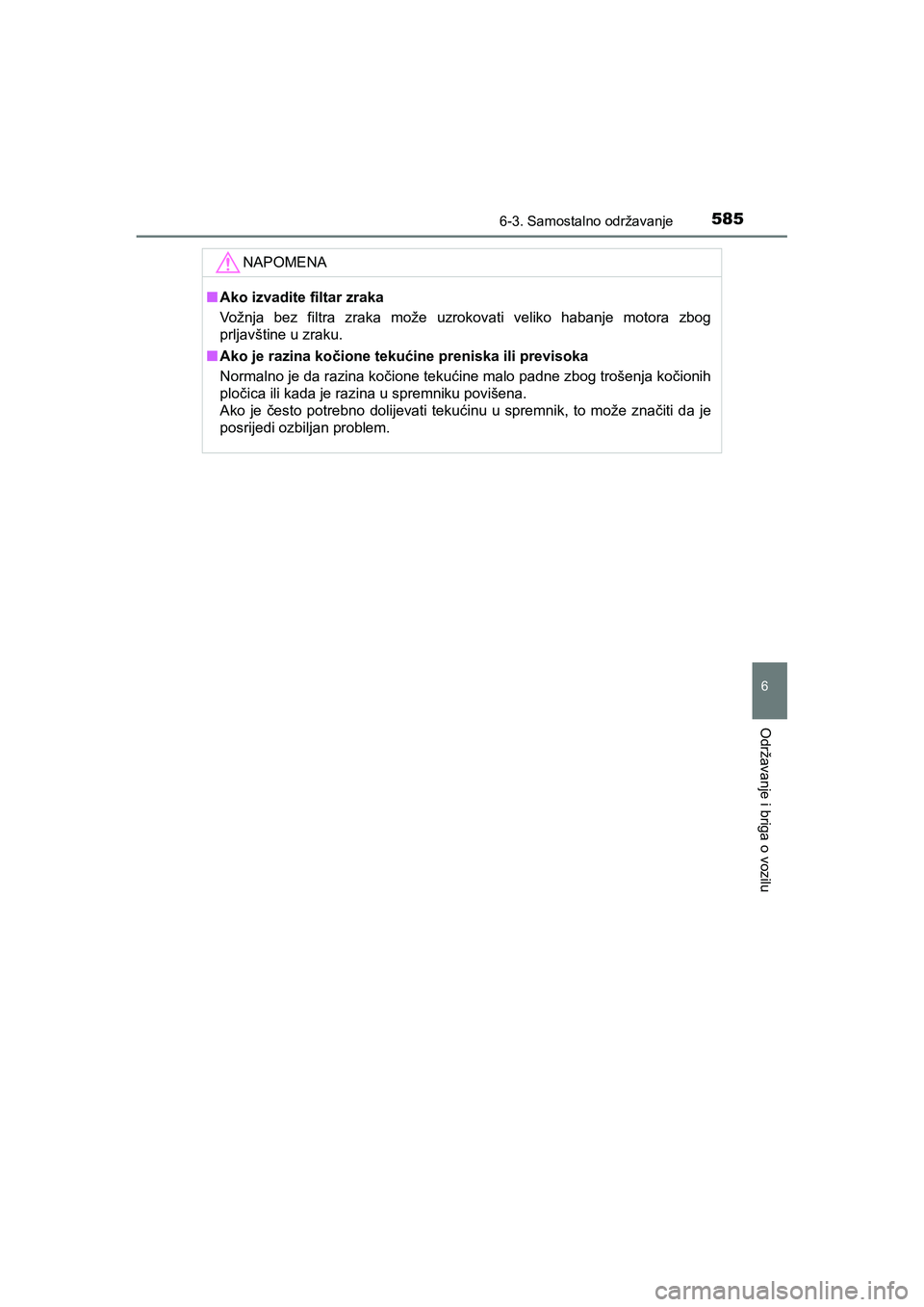

NAPOMENA
■Ako izvadite filtar zraka
Vožnja bez filtra zraka može uzrokovati veliko habanje motora zbog
prljavštine u zraku.
■Ako je razina kočione tekućine preniska ili previsoka
Normalno je da razina kočione tekućine malo padne zbog trošenja kočionih
pločica ili kada je razina u spremniku povišena.
Ako je često potrebno dolijevati tekućinu u spremnik, to može značiti da je
posrijedi ozbiljan problem.
C-HR_HV_OM_Europe_OM10647CR.book Page 585 Saturday, November 16, 2019 5:49 PM

5866-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

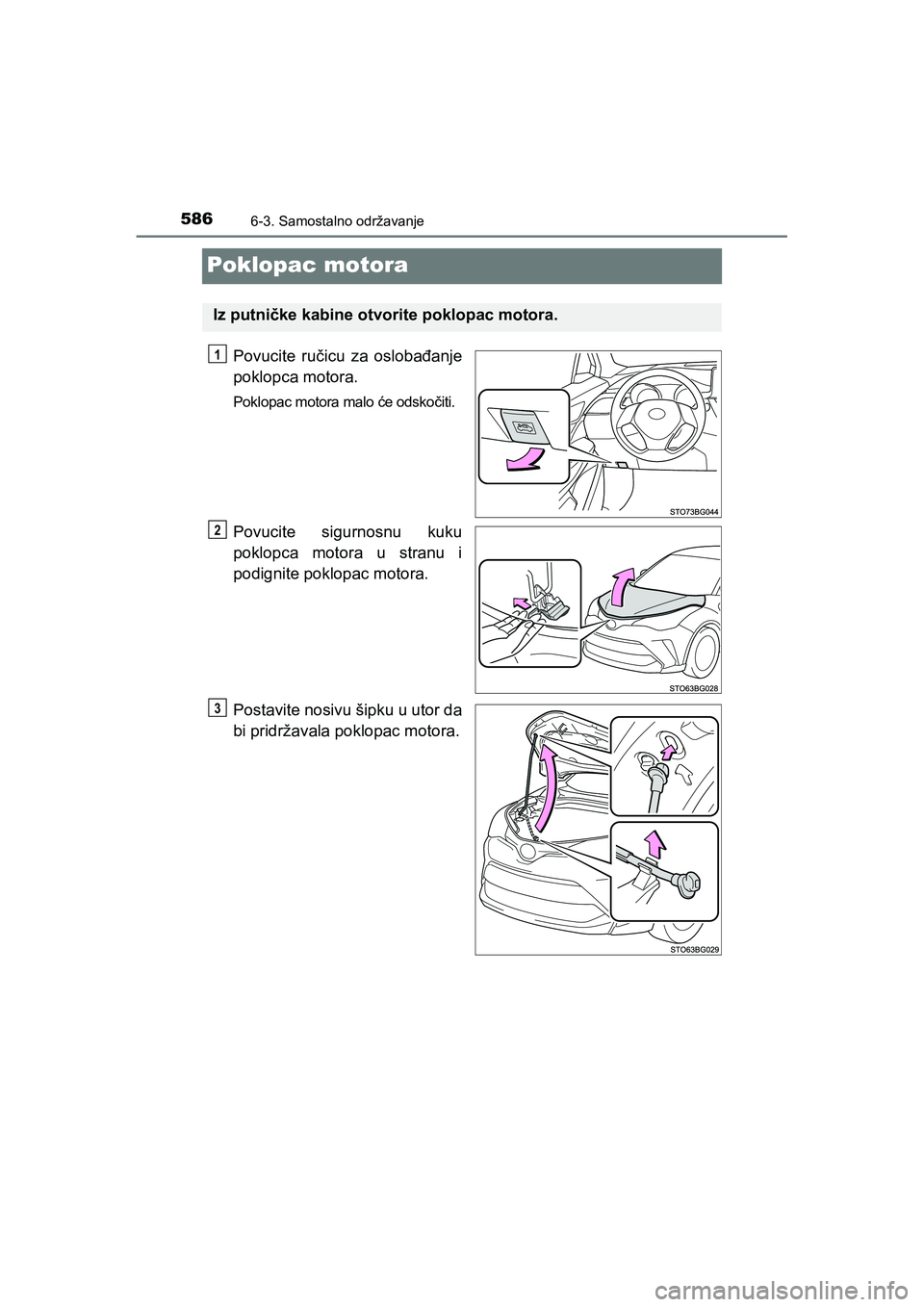

Poklopac motora
Povucite ručicu za oslobađanje
poklopca motora.
Poklopac motora malo će odskočiti.
Povucite sigurnosnu kuku
poklopca motora u stranu i
podignite poklopac motora.
Postavite nosivu šipku u utor da
bi pridržavala poklopac motora.
Iz putničke kabine otvorite poklopac motora.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 586 Saturday, November 16, 2019 5:49 PM

5876-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

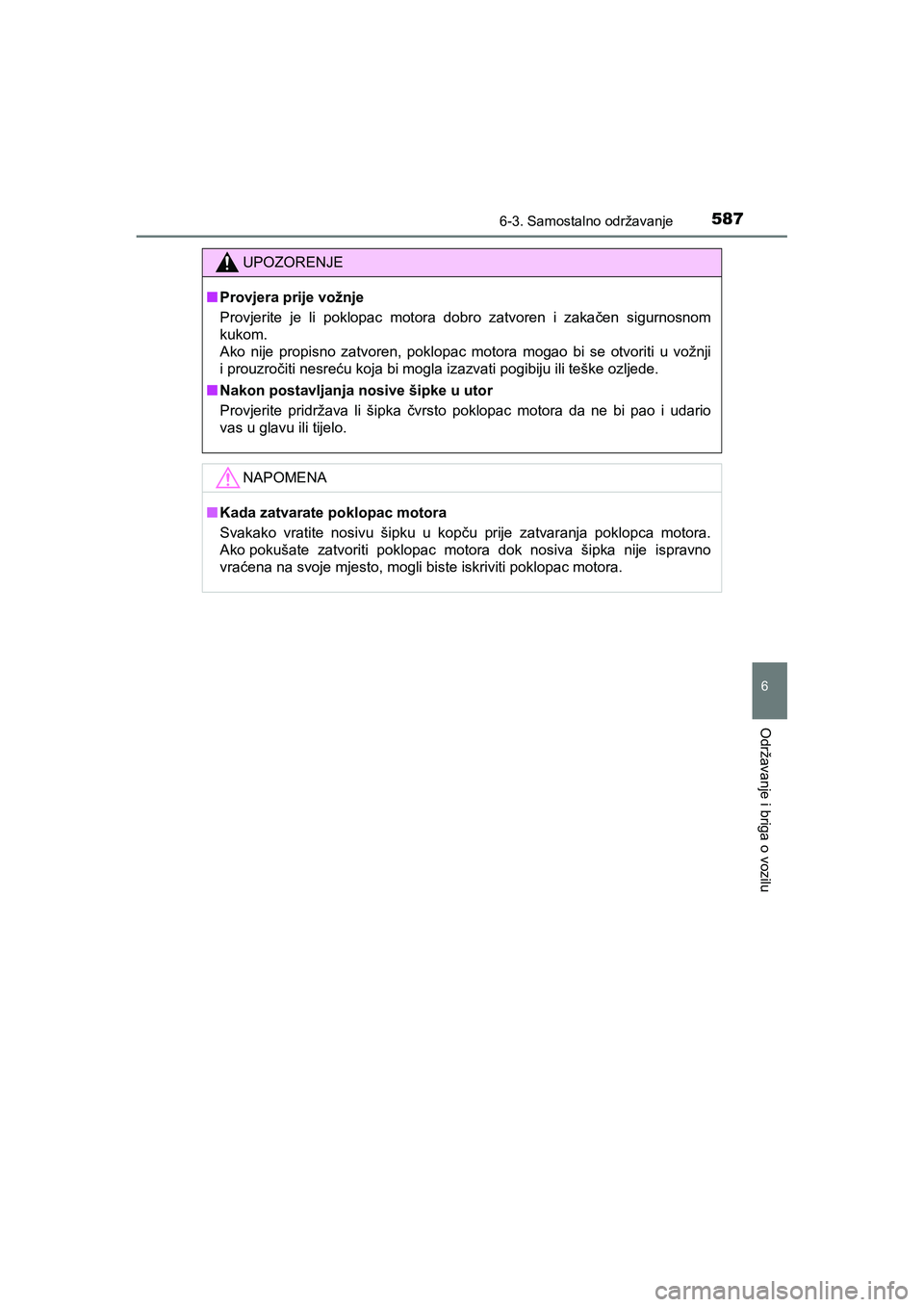

UPOZORENJE
■Provjera prije vožnje
Provjerite je li poklopac motora dobro zatvoren i zakačen sigurnosnom
kukom.
Ako nije propisno zatvoren, poklopac motora mogao bi se otvoriti u vožnji
i prouzročiti nesreću koja bi mogla izazvati pogibiju ili teške ozljede.
■Nakon postavljanja nosive šipke u utor
Provjerite pridržava li šipka čvrsto poklopac motora da ne bi pao i udario
vas u glavu ili tijelo.
NAPOMENA
■Kada zatvarate poklopac motora
Svakako vratite nosivu šipku u kopču prije zatvaranja poklopca motora.
Ako pokušate zatvoriti poklopac motora dok nosiva šipka nije ispravno
vraćena na svoje mjesto, mogli biste iskriviti poklopac motora.
C-HR_HV_OM_Europe_OM10647CR.book Page 587 Saturday, November 16, 2019 5:49 PM

5886-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

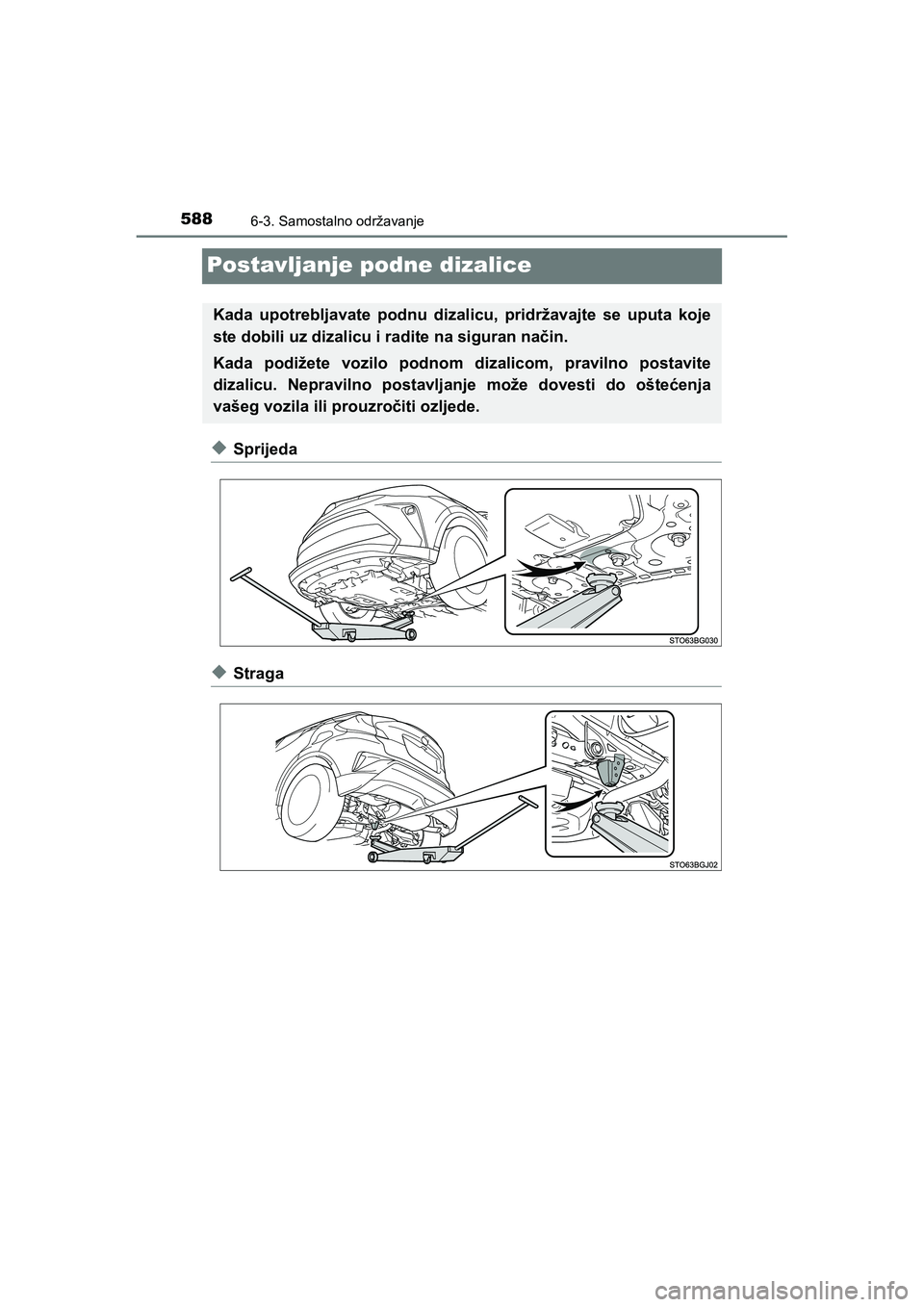

Postavljanje podne dizalice
◆Sprijeda
◆Straga
Kada upotrebljavate podnu dizalicu, pridržavajte se uputa koje
ste dobili uz dizalicu i radite na siguran način.
Kada podižete vozilo podnom dizalicom, pravilno postavite
dizalicu. Nepravilno postavljanje može dovesti do oštećenja
vašeg vozila ili prouzročiti ozljede.
C-HR_HV_OM_Europe_OM10647CR.book Page 588 Saturday, November 16, 2019 5:49 PM

5896-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

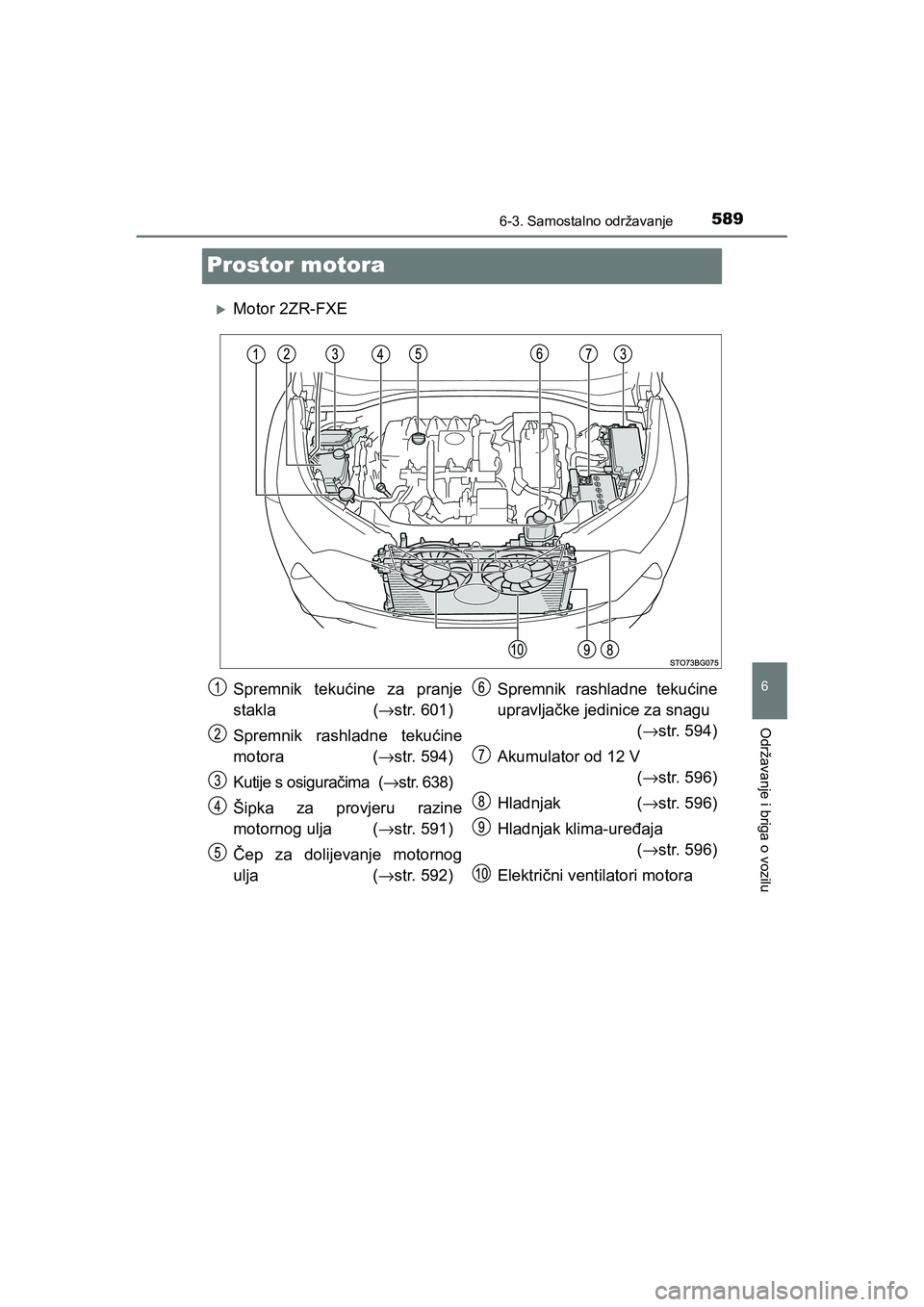

Prostor motora
Motor 2ZR-FXE
Spremnik tekućine za pranje
stakla (→str. 601)
Spremnik rashladne tekućine
motora (→str. 594)
Kutije s osiguračima (→str. 638)
Šipka za provjeru razine
motornog ulja (→str. 591)
Čep za dolijevanje motornog
ulja (→str. 592)Spremnik rashladne tekućine
upravljačke jedinice za snagu
(→str. 594)
Akumulator od 12 V
(→str. 596)
Hladnjak (→str. 596)
Hladnjak klima-uređaja
(→str. 596)
Električni ventilatori motora
C-HR_HV_OM_Europe_OM10647CR.book Page 589 Saturday, November 16, 2019 5:49 PM

5906-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E

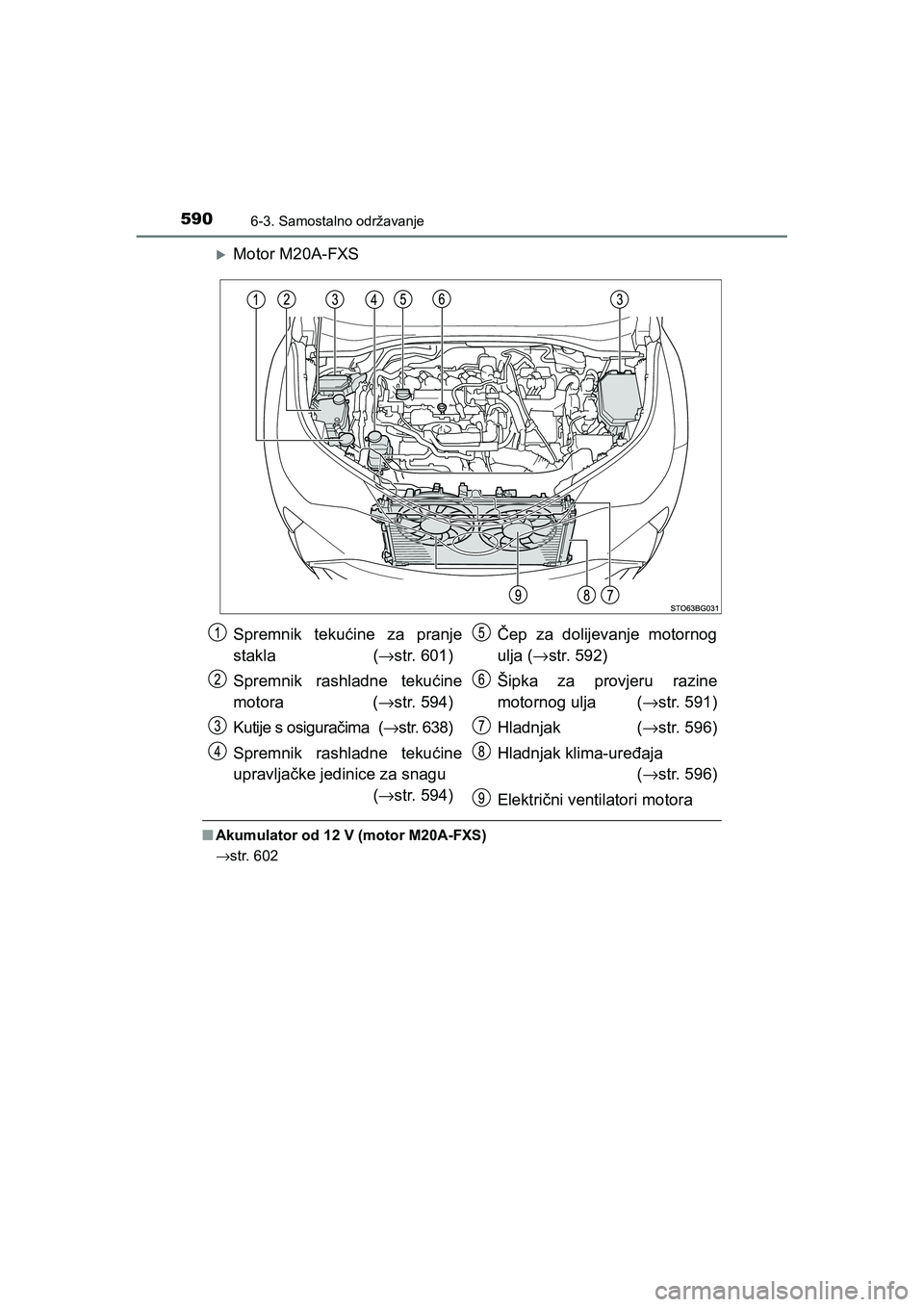

Motor M20A-FXS
■Akumulator od 12 V (motor M20A-FXS)
→str. 602
Spremnik tekućine za pranje
stakla (→str. 601)
Spremnik rashladne tekućine
motora (→str. 594)
Kutije s osiguračima (→str. 638)
Spremnik rashladne tekućine
upravljačke jedinice za snagu
(→str. 594)Čep za dolijevanje motornog
ulja (→str. 592)
Šipka za provjeru razine
motornog ulja (→str. 591)
Hladnjak (→str. 596)
Hladnjak klima-uređaja
(→str. 596)
Električni ventilatori motora
C-HR_HV_OM_Europe_OM10647CR.book Page 590 Saturday, November 16, 2019 5:49 PM

5916-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

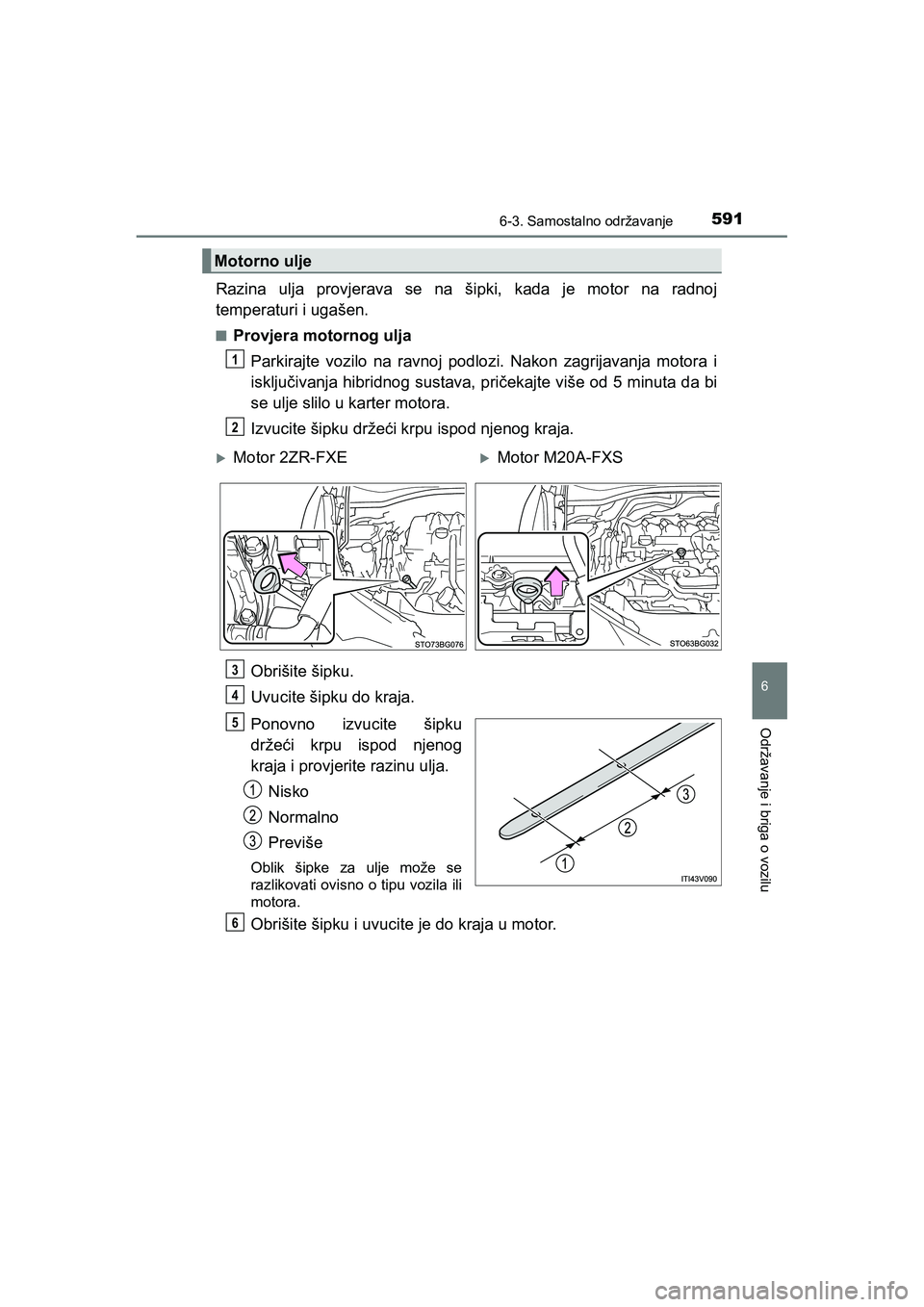

Razina ulja provjerava se na šipki, kada je motor na radnoj
temperaturi i ugašen.
■Provjera motornog ulja
Parkirajte vozilo na ravnoj podlozi. Nakon zagrijavanja motora i
isključivanja hibridnog sustava, pričekajte više od 5 minuta da bi
se ulje slilo u karter motora.
Izvucite šipku držeći krpu ispod njenog kraja.
Obrišite šipku.
Uvucite šipku do kraja.
Ponovno izvucite šipku
držeći krpu ispod njenog
kraja i provjerite razinu ulja.
Nisko
Normalno
Previše
Oblik šipke za ulje može se
razlikovati ovisno o tipu vozila ili
motora.
Obrišite šipku i uvucite je do kraja u motor.
Motorno ulje
1
2
Motor 2ZR-FXEMotor M20A-FXS
3
4
5
6
C-HR_HV_OM_Europe_OM10647CR.book Page 591 Saturday, November 16, 2019 5:49 PM

5926-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■

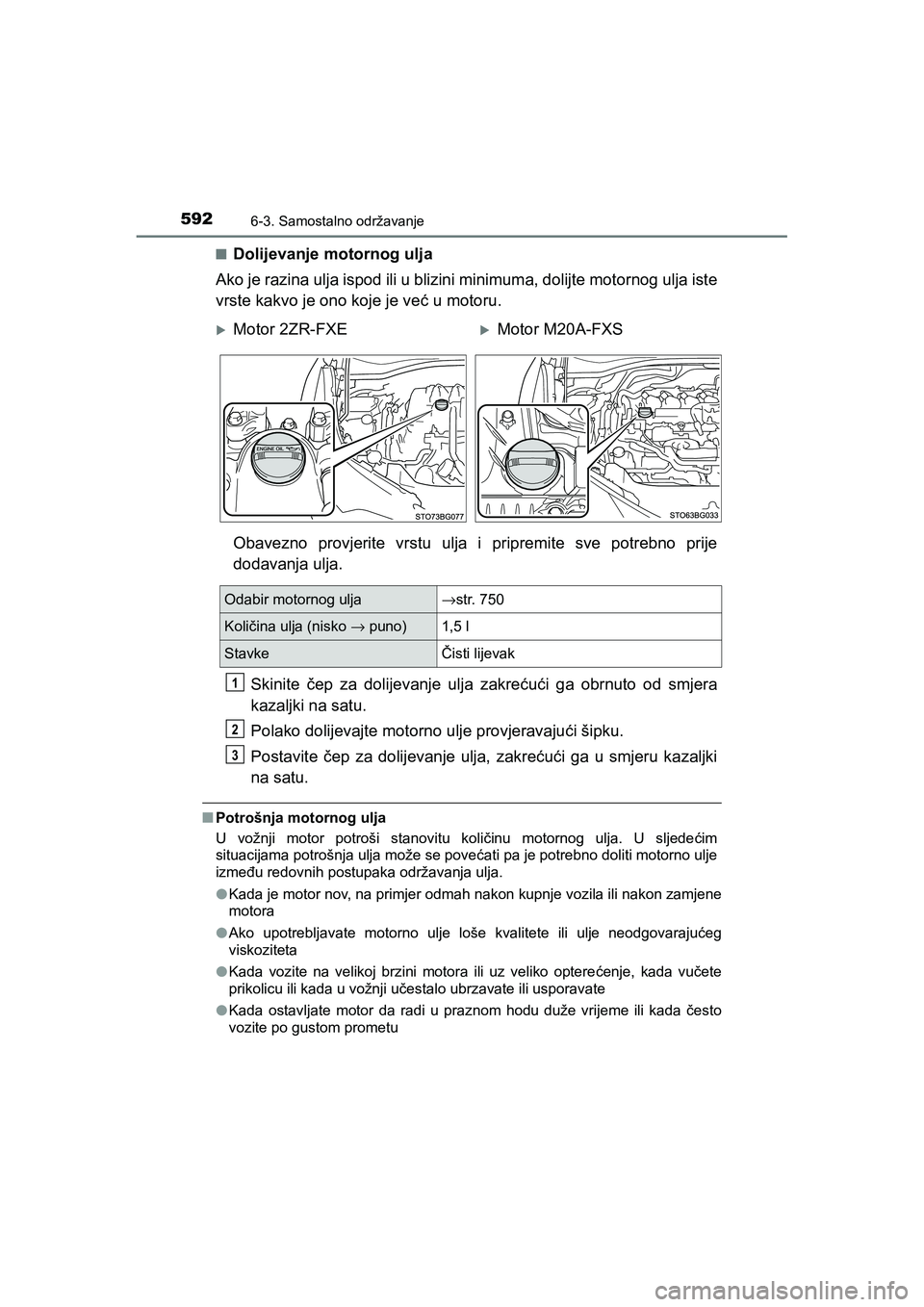

Dolijevanje motornog ulja
Ako je razina ulja ispod ili u blizini minimuma, dolijte motornog ulja iste
vrste kakvo je ono koje je već u motoru.
Obavezno provjerite vrstu ulja i pripremite sve potrebno prije
dodavanja ulja.
Skinite čep za dolijevanje ulja zakrećući ga obrnuto od smjera
kazaljki na satu.
Polako dolijevajte motorno ulje provjeravajući šipku.
Postavite čep za dolijevanje ulja, zakrećući ga u smjeru kazaljki
na satu.
■Potrošnja motornog ulja
U vožnji motor potroši stanovitu količinu motornog ulja. U sljedećim
situacijama potrošnja ulja može se povećati pa je potrebno doliti motorno ulje
između redovnih postupaka održavanja ulja.
●Kada je motor nov, na primjer odmah nakon kupnje vozila ili nakon zamjene
motora
●Ako upotrebljavate motorno ulje loše kvalitete ili ulje neodgovarajućeg
viskoziteta
●Kada vozite na velikoj brzini motora ili uz veliko opterećenje, kada vučete
prikolicu ili kada u vožnji učestalo ubrzavate ili usporavate
●Kada ostavljate motor da radi u praznom hodu duže vrijeme ili kada često
vozite po gustom prometu
Motor 2ZR-FXEMotor M20A-FXS
Odabir motornog ulja→str. 750
Količina ulja (nisko → puno)1,5 l
StavkeČisti lijevak
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 592 Saturday, November 16, 2019 5:49 PM
