2019 TOYOTA ALPHARD Руково

3374-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58145R_(RR)
● Частота ложного обнаружения транспортных средств и/или объектов функцией
RCTA может увеличиваться в следующих условиях:
• При прохождении транспортным средством вдоль бока Вашего автомобиля
• Когда расстояние между Вашим автомобилем и металлическими
предметами , такими как ограждение, стена, дорожный знак или
припаркованный автомобиль, которые могут отражать электрические волны
в заднюю часть автомобиля, мало
• Если на задней части автомобиля установлен аксессуар (например,
держатель велосипеда)

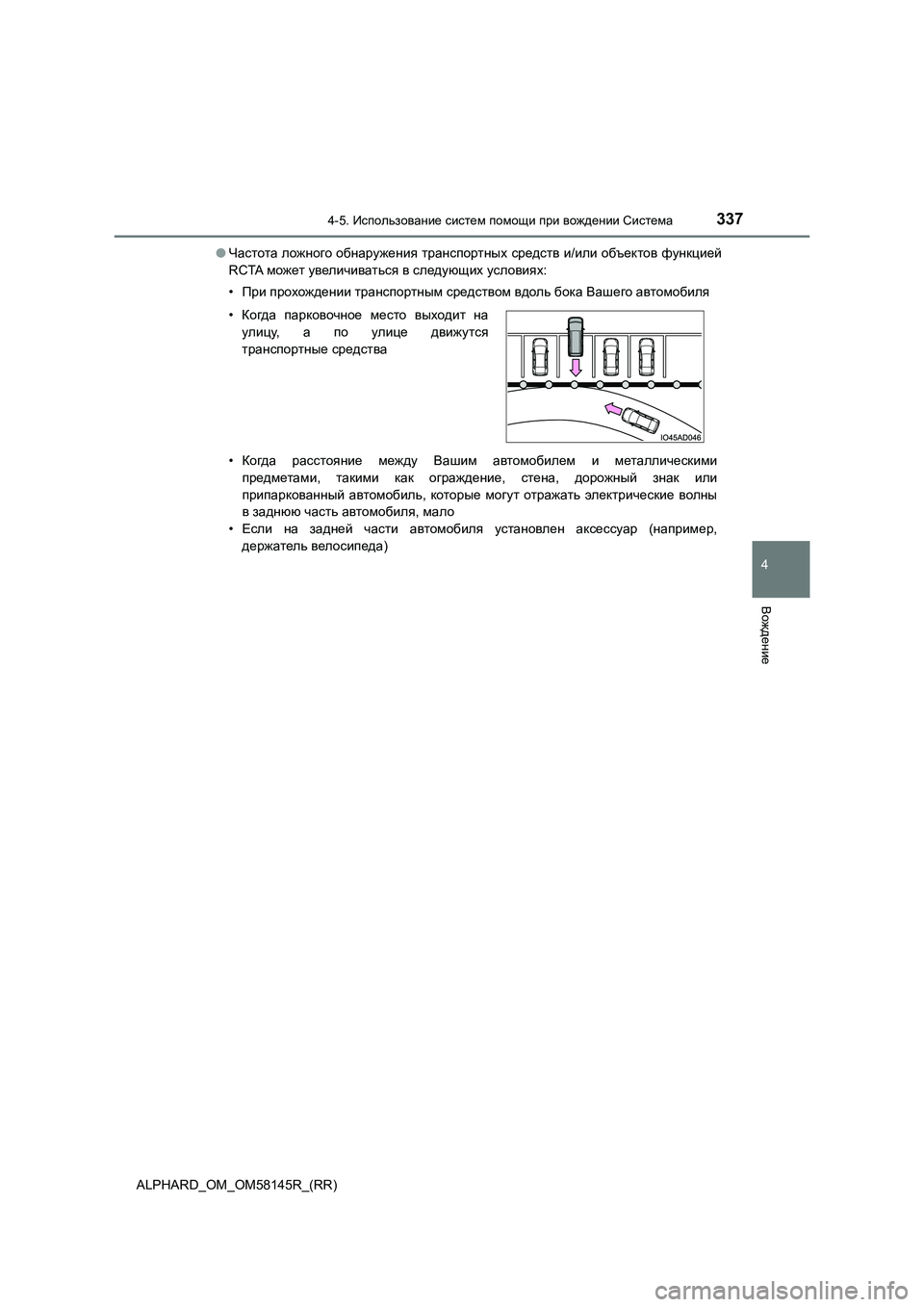

• Когда парковочное место выходит на
улицу , а по улице движутся
транспортные средства

3384-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58145R_(RR)

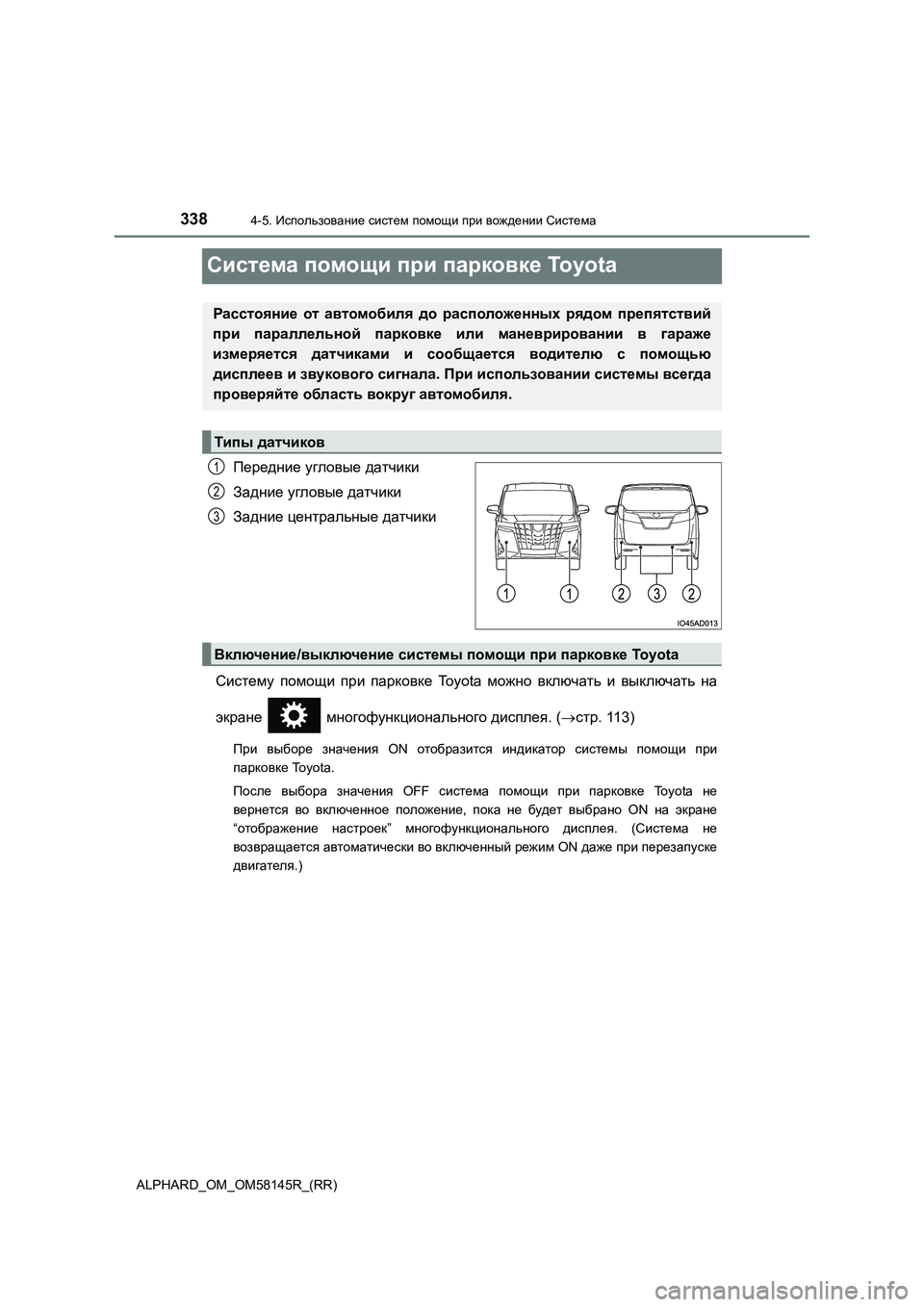

Система помощи при парковке Toyota
Передние угловые датчики
Задние угловые датчики
Задние центральные датчики
Систему помощи при парковке Toyota можно включать и выключать на
экране многофункционального дисплея. (стр. 113)
При выборе значения ON отобразится индикатор системы помощи при
парковке To y o t a .
После выбора значения OFF система помощи при парковке To y o t a не
вернется во включенное положение, пока не будет выбрано ON на экране
“ отображение настроек” многофункционального дисплея. (Система не
возвращается автоматически во включенный режим ON даже при перезапуске
двигателя .)
Расстояние от автомобиля до расположенных рядом препятствий
при параллельной парковке или маневрировании в гараже
измеряется датчиками и сообщается водителю с помощью
дисплеев и звукового сигнала. При использовании системы всегда
проверяйте область вокруг автомобиля.
Типы датчиков
1
2
3
Включение/выключение системы помощи при парковке To y o t a

3394-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58145R_(RR)

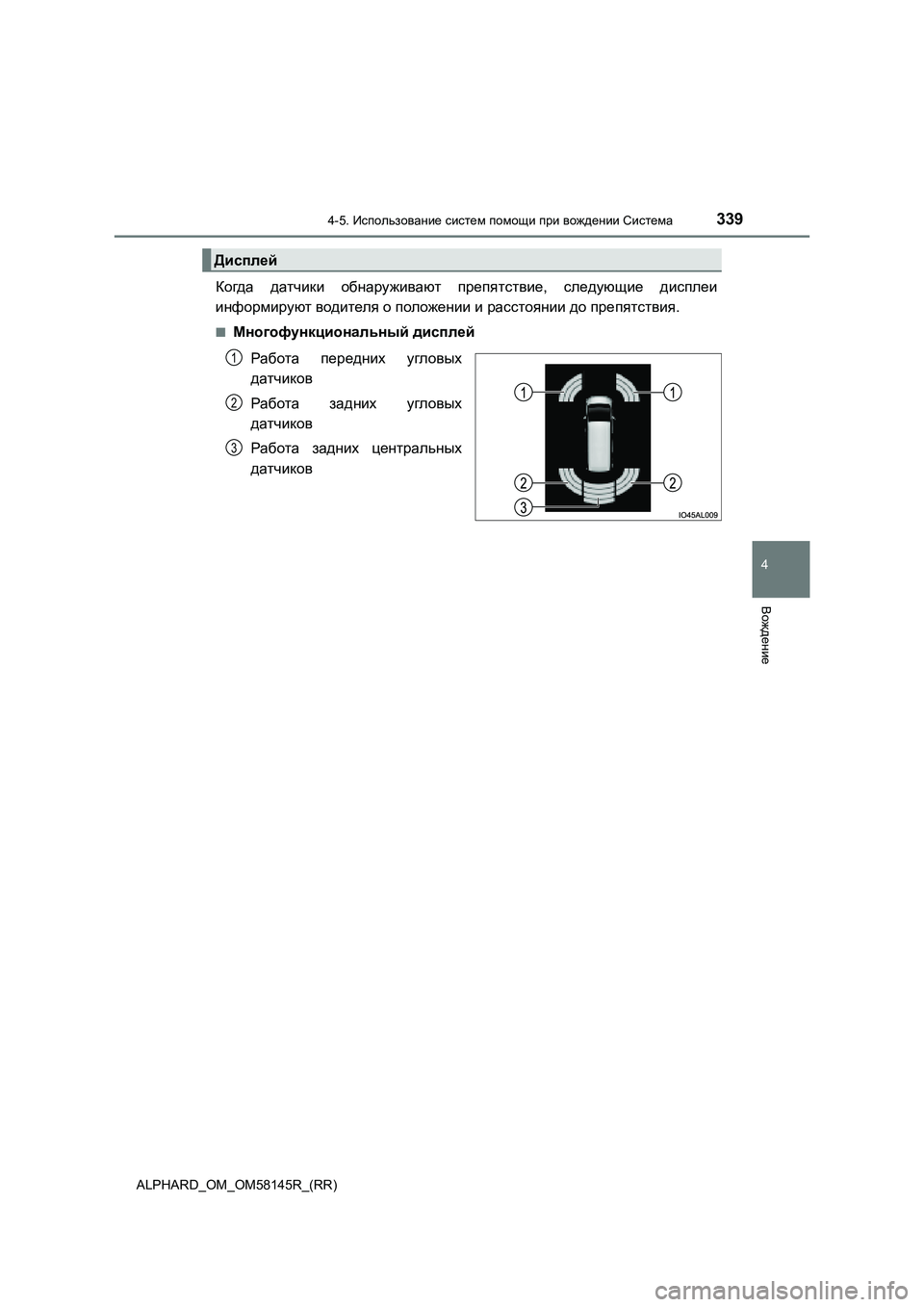

Когда датчики обнаруживают препятствие, следующие дисплеи
информируют водителя о положении и расстоянии до препятствия.
■Многофункциональный дисплей
Работа передних угловых
датчиков
Работа задних угловых
датчиков
Работа задних центральных
датчиков
Дисплей
1
2
3

3404-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58145R_(RR)■

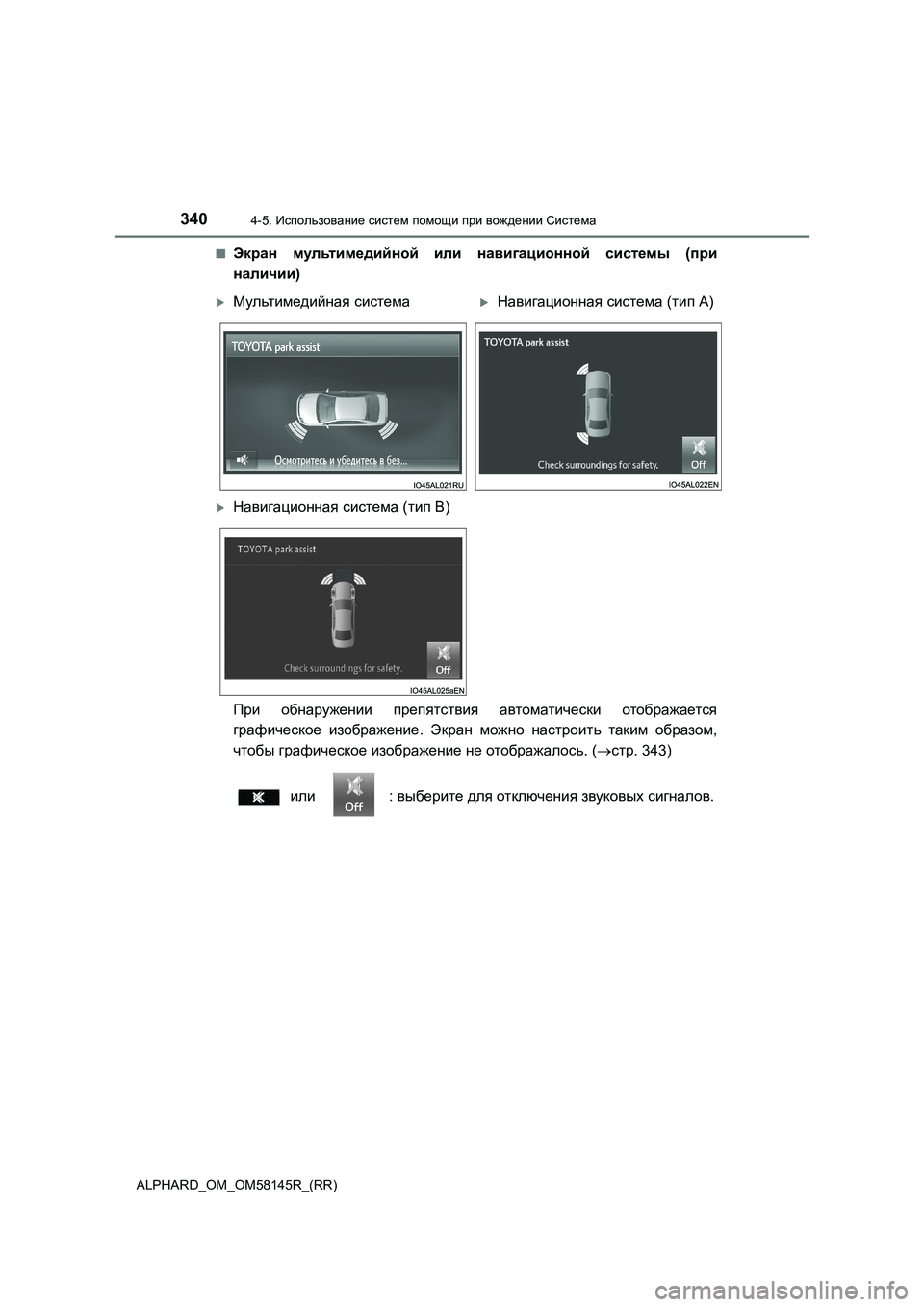

Экран мультимедийной или навигационной системы (при
наличии)
При обнаружении препятствия автоматически отображается
графическое изображение. Экран можно настроить таким образом,
чтобы графическое изображение не отображалось. (стр. 343)
или : выберите для отключения звуковых сигналов.
Мультимедийная системаНавигационная система (тип А)
Навигационная система (тип В)

3414-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58145R_(RR)■
Отображение расстояния
Датчики, которые обнаруживают препятствие, будут гореть или
мигать.
*1:Изображения могут отличаться от показанных на рисунке. (стр. 339)
*2:Многофункциональный дисплей
*3:Экран мультимедийной или навигационной системы
Отображение датчиков, расстояние до препятствия
Дисплей*1
Приблизительное расстояние до препятствия
Передний и задний
угловой датчикЗадний центральный
датчик
(постоянная
индикация)
150 см – 60 см
(постоянная
индикация)
60 см – 45 см60 см – 45 см
(постоянная
индикация)
45 см – 35 см45 см – 35 см
(мигающая*2 или
постоянная
индикация
*3)
менее 35 смменее 35 см
Большое
Малое

3424-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58145R_(RR)

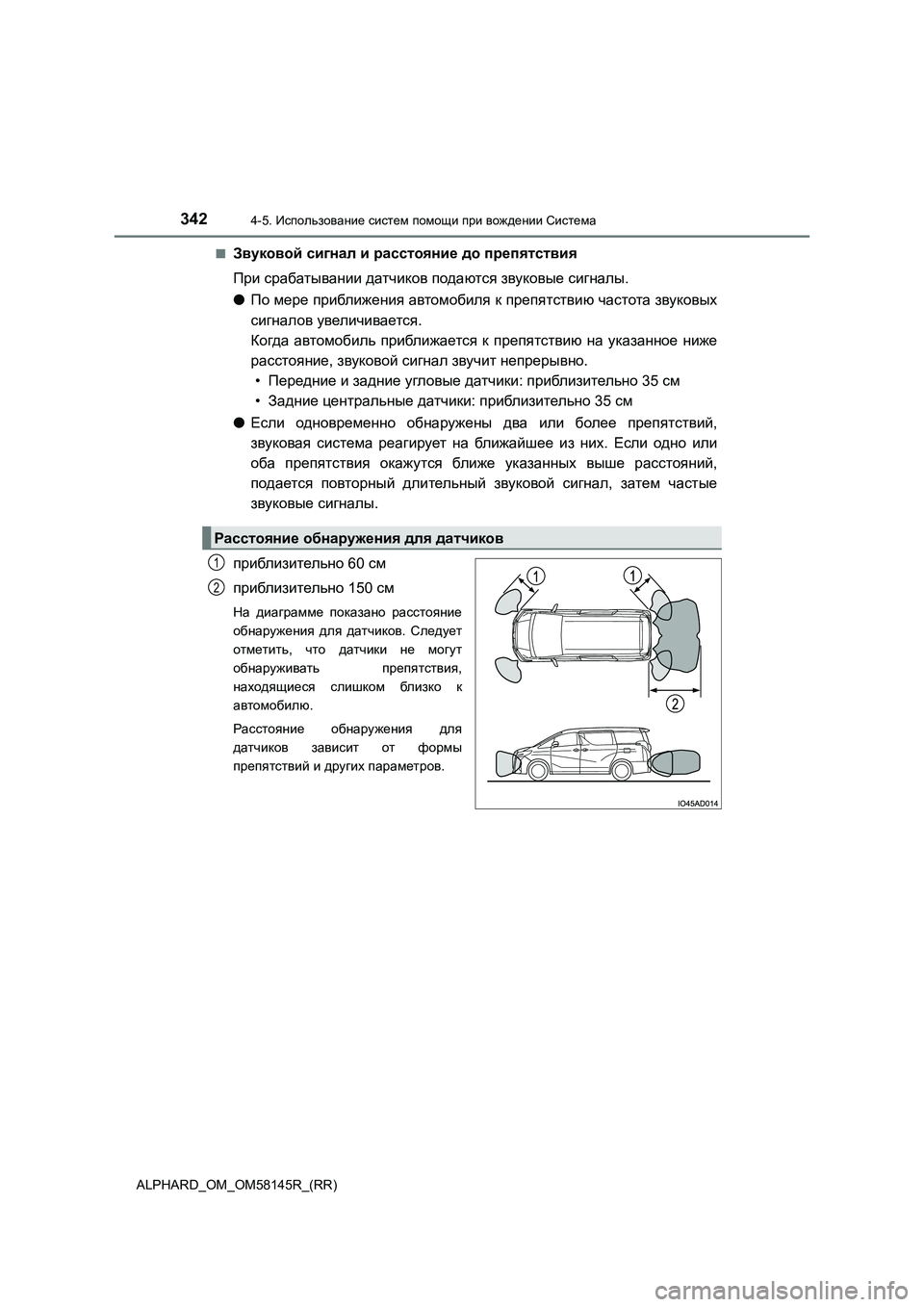

■Звуковой сигнал и расстояние до препятствия
При срабатывании датчиков подаются звуковые сигналы.
● По мере приближения автомобиля к препятствию частота звуковых
сигналов увеличивается.
Когда автомобиль приближается к препятствию на указанное ниже
расстояние , звуковой сигнал звучит непрерывно.
• Передние и задние угловые датчики: приблизительно 35 см
• Задние центральные датчики: приблизительно 35 см
● Если одновременно обнаружены два или более препятствий,
звуковая система реагирует на бл ижайшее из них. Если одно или
оба препятствия окажутся ближе указанных выше расстояний,
подается повторный длительный звуковой сигнал, затем частые
звуковые сигналы.
приблизительно 60 см
приблизительно 150 см
На диаграмме показано расстояние
обнаружения для датчиков. Следует
отметить , что датчики не могут
обнаруживать препятствия,
находящиеся слишком бл из к о к
автомобилю .
Расстояние обнаружения для
датчиков зависит от формы
препятствий и других параметров.
Расстояние обнаружения для датчиков
1
2

3434-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58145R_(RR)

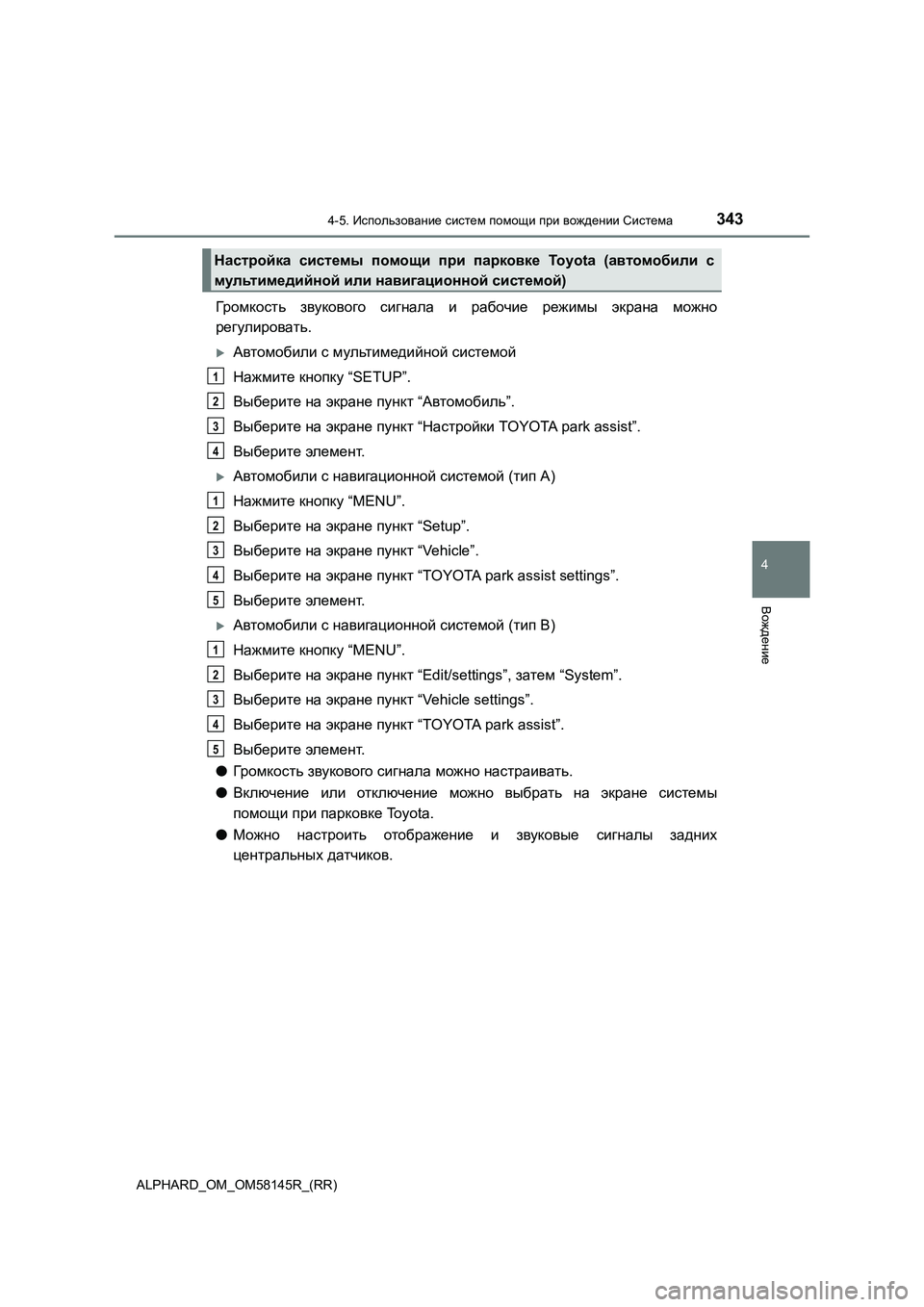

Громкость звукового сигнала и рабочие режимы экрана можно
регулировать.
Автомобили с мультимедийной системой
Нажмите кнопку “SETUP”.
Выберите на экране пункт “Автомобиль”.
Выберите на экране пункт “Настройки TOYOTA park assist”.
Выберите элемент.
Автомобили с навигационной системой (тип А)
Нажмите кнопку “MENU”.
Выберите на экране пункт “Setup”.
Выберите на экране пункт “Vehicle”.
Выберите на экране пункт “TOYOTA park assist settings”.
Выберите элемент.
Автомобили с навигационной системой (тип В)
Нажмите кнопку “MENU”.
Выберите на экране пункт “Edit/settings”, затем “System”.
Выберите на экране пункт “Vehicle settings”.
Выберите на экране пункт “TOYOTA park assist”.
Выберите элемент.
●Громкость звукового сигнала можно настраивать.
●Включение или отключение можно выбрать на экране системы
помощи при парковке Toyota.
●Можно настроить отображение и звуковые сигналы задних
центральных датчиков.
Настройка системы помощи при парковке To y o t a (автомобили с
мультимедийной или навигационной системой)
1
2
3
4
1
2
3
4
5
1
2
3
4
5

3444-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58145R_(RR)
■Систему помощи при парковке To y o t a можно использовать, когда
●Переключатель двигателя находится в режиме IGNITION ON.
●Передние угловые датчики:
•Рычаг управления трансмиссией находится в положении, отличном от P.
•Скорость автомобиля не превышает прибл. 10 км/ч.
●Задние угловые и задний центральный датчики:
Рычаг управления трансмиссией находится в положении R.
■Информация об условиях работы датчиков обнаружения
●Зоны обнаружения датчиков ограничиваются областями около бампера
автомобиля.
●Определенные состояния автомобиля или окружающие условия могут
неблагоприятно повлиять на способность датчика правильно обнаруживать
препятствия. Ниже перечислены некоторые ситуации, в которых это может
происходить.
•Датчики покрыты грязью, снегом или льдом. (Устранить эту проблему может
очистка датчиков.)
•Обледенение датчика. (Ус т р а н и т ь эту проблему позволит оттаивание
области
.)
В условиях очень холодной погоды, если датчик замерз, экран может давать
ненормальную индикацию, или же препятствия вообще могут не
обнаруживаться.
•Датчик чем-либо закрыт.
•Автомобиль значительно наклонен на одну из сторон.
•При движении по слишком ухабистой дороге, гравию, по траве или на
уклоне.
•Шум вблизи автомобиля, вызванный использованием звуковых сигналов
,
двигателей мотоциклов, пневмоприводом тормозов больших автомобилей
или другими сильными шумами, производящими ультразвуковые волны.
•Вблизи автомобиля находится другой автомобиль, оборудованный
датчиками помощи при парковке.
•Датчик обрызган водой или замочен сильным дождем.
•Датчик замочен водой на затопленной дороге.
•Автомобиль оснащен антенной беспроводной связи или штыревым
указателем габаритов на бампере.
•Ус т а н о вл е н ы проушины
для буксировки.
•По бамперу или датчику был нанесен сильный удар.
•Автомобиль приближается к высокому или криволинейному бордюру.
•При сильном солнечном свете или на сильном холоде.
•Обнаружение в области непосредственно под бамперами невозможно.
