2019 TOYOTA ALPHARD Руково

4736-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем

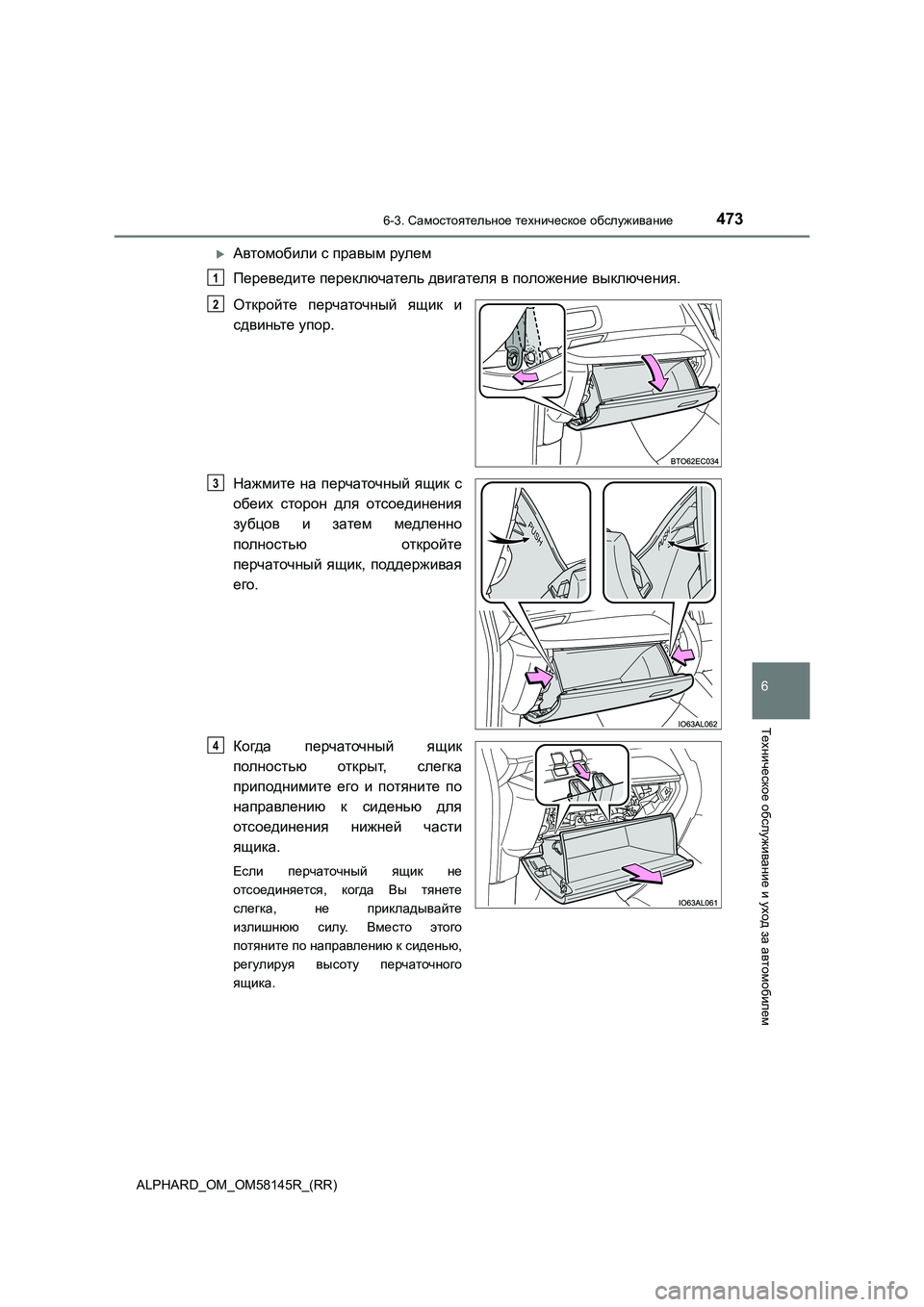

Автомобили с правым рулем
Переведите переключатель двигателя в положение выключения.
Откройте перчаточный ящик и
сдвиньте упор.
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов и затем медленно
полностью откройте
перчаточный ящик, поддерживая
его.
Когда перчаточный ящик
полностью открыт, слегка
приподнимите его и потяните по
направлению к сиденью для
отсоединения нижней части
ящика.
Если перчаточный ящик не
отсоединяется, когда Вы тянете
слегка, не прикладывайте
излишнюю силу. Вместо этого
потяните по направлению к сиденью,
регулируя высоту перчаточного
ящика.
1
2
3
4

4746-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
Снимите крышку фильтра.
Разблокируйте крышку
фильтра.
Переместите крышку фильтра
в направлении стрелки, затем
потяните ее, чтобы вынуть из
зубцов.
Снимите фильтр кондиционера и
замените его новым.
Метки “UP” (ВЕРХ) на фильтре
должны быть обращены вверх.
При установке выполняйте описанные шаги в обратном порядке.
■Интервал проверки
Выполняйте осмотр и замену фильтра кондиционера в соответствии с графиком
технического обслуживания (стр. 428). При эксплуатации автомобиля в
регионах с повышенной запыленностью или на дорогах с интенсивным
движением может потребоваться более ранняя замена.
■Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться. Проверьте фильтр и при необходимости замените.
■Фильтр
кондиционера с функцией деодорирования
Если в автомобиль помещены сильно пахнущие вещества, эффект
деодорирования может быть сильно ослаблен за короткий промежуток времени.
Если запах из системы кондиционирования идет постоянно, замените фильтр
кондиционера.
5
1
2
6
7

4756-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

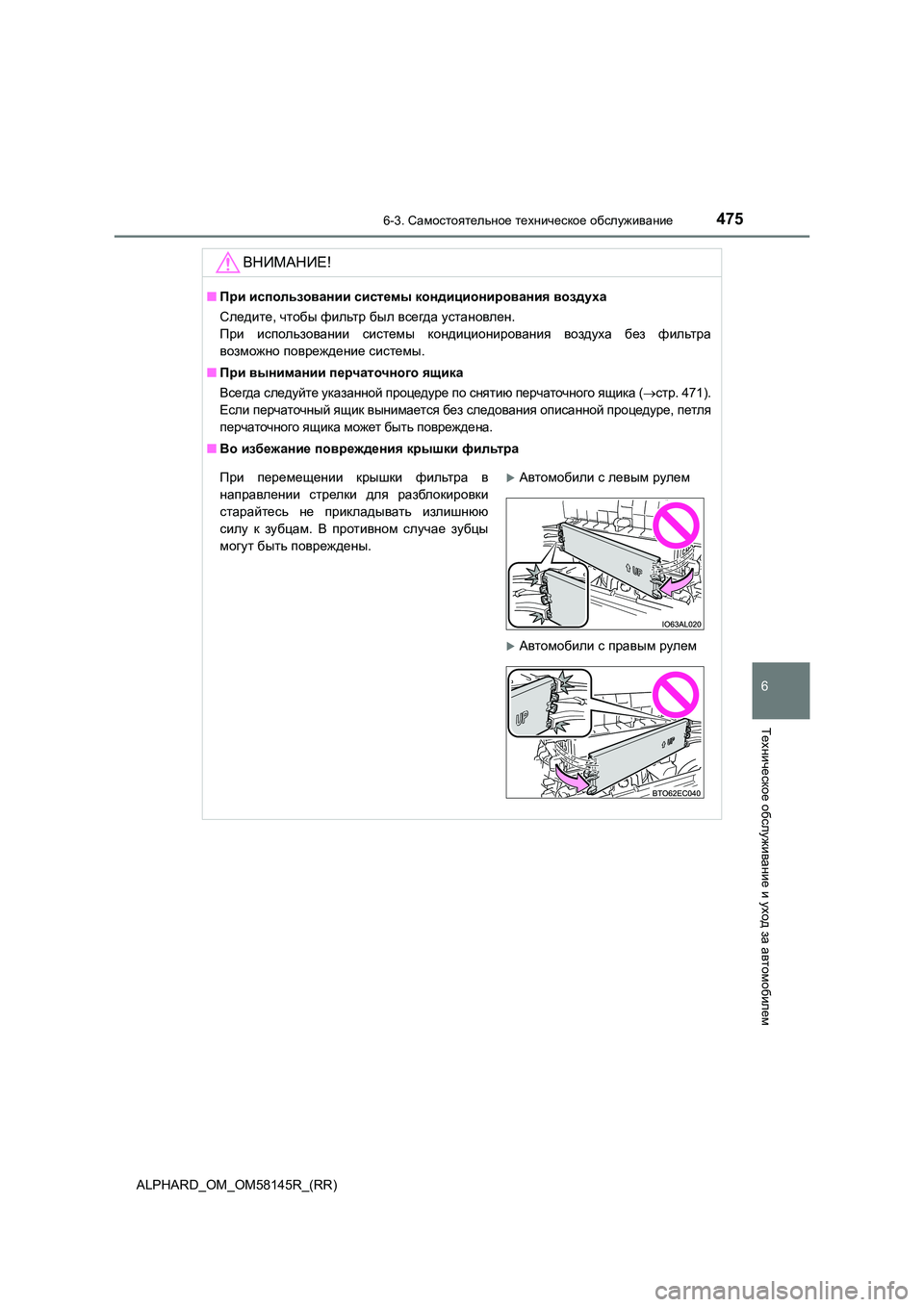

ВНИМАНИЕ!
■При использовании системы кондиционирования воздуха
Следите , чтобы фильтр был всегда установлен.
При использовании системы кондиционирования воздуха без фильтра
возможно повреждение системы.
■ При вынимании перчаточного ящика
Всегда следуйте указанной процедуре по снятию перчаточного ящика (стр. 471).
Если перчаточный ящик вынимается без следования описанной процедуре, петля
перчаточного ящика может быть повреждена.
■Во избежание повреждения крышки фильтра
При перемещении крышки фильтра в
направлении стрелки для разблокировки
старайтесь не прикладывать излишнюю
силу к зубцам. В противном случае зубцы
могут быть повреждены.
Автомобили с левым рулем
Автомобили с правым рулем

4766-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

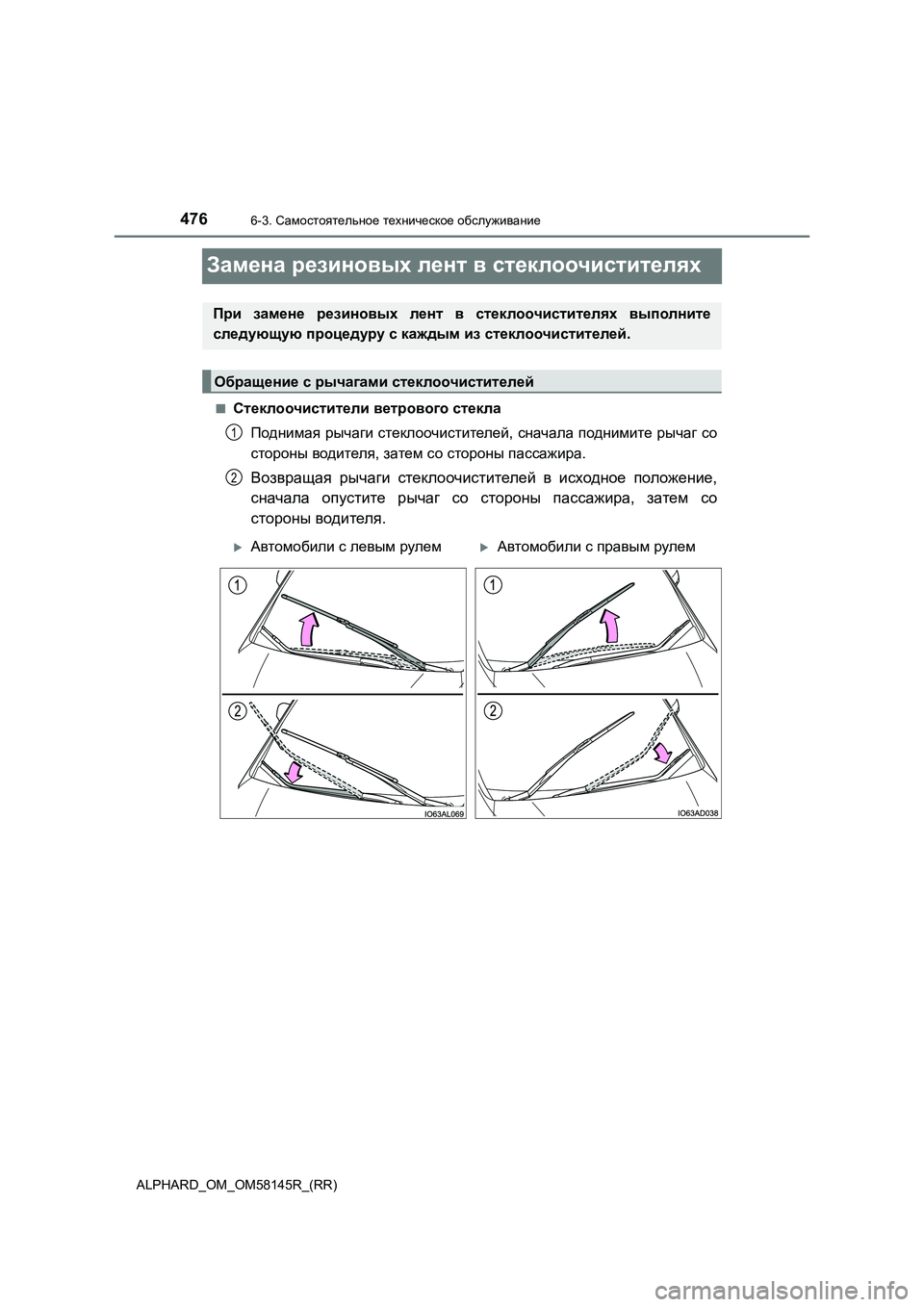

Замена резиновых лент в стеклоочистителях
■Стеклоочистители ветрового стекла
Поднимая рычаги стеклоочистителей, сначала поднимите рычаг со
стороны водителя, затем со стороны пассажира.
Возвращая рычаги стеклоочистителей в исходное положение,
сначала опустите рычаг со стороны пассажира, затем со
стороны водителя.
При замене резиновых лент в стеклоочистителях выполните
следующую процедуру с каждым из стеклоочистителей.
Обращение с рычагами стеклоочистителей
1
2
Автомобили с левым рулемАвтомобили с правым рулем

4776-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

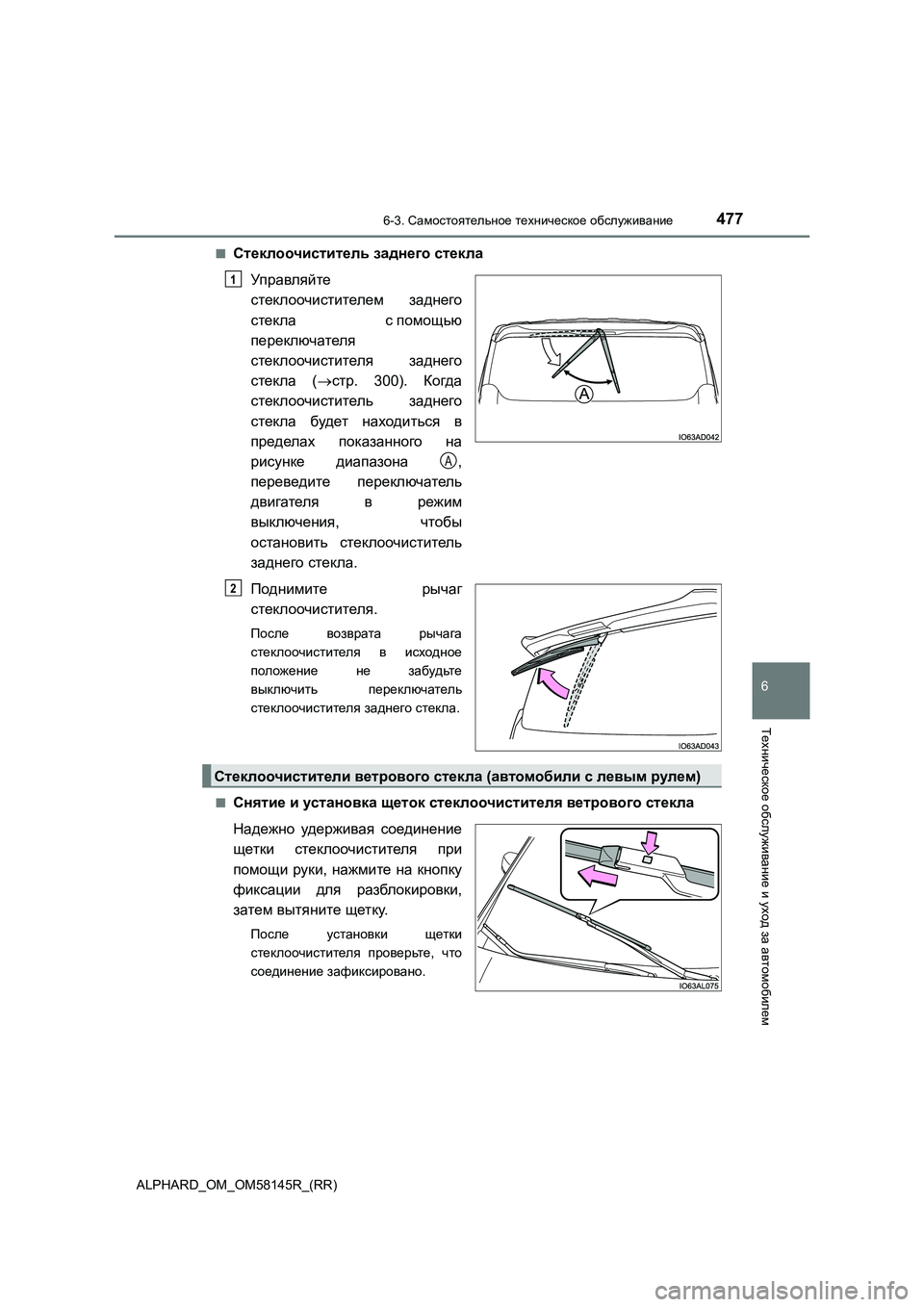

■Стеклоочиститель заднего стекла
Управляйте
стеклоочистителем заднего
стекла с помощью
переключателя
стеклоочистителя заднего
стекла (стр. 300). Когда
стеклоочиститель заднего
стекла будет находиться в
пределах показанного на
рисунке диапазона ,
переведите переключатель
двигателя в режим
выключения , чтобы
остановить стеклоочиститель
заднего стекла.
Поднимите рычаг
стеклоочистителя .
После возврата рычага
стеклоочистителя в исходное
положение не забудьте
выключить переключатель
стеклоочистителя заднего стекла.
■Снятие и установка щеток стеклоочистителя ветрового стекла
Надежно удерживая соединение
щетки стеклоочистителя при
помощи руки, нажмите на кнопку
фиксации для разблокировки,
затем вытяните щетку.
После установки щетки
стеклоочистителя проверьте, что
соединение зафиксировано.
1
A
2
Стеклоочистители ветрового стекла (автомобили с левым рулем)

4786-3. Самостоятельное техническое обслуживание

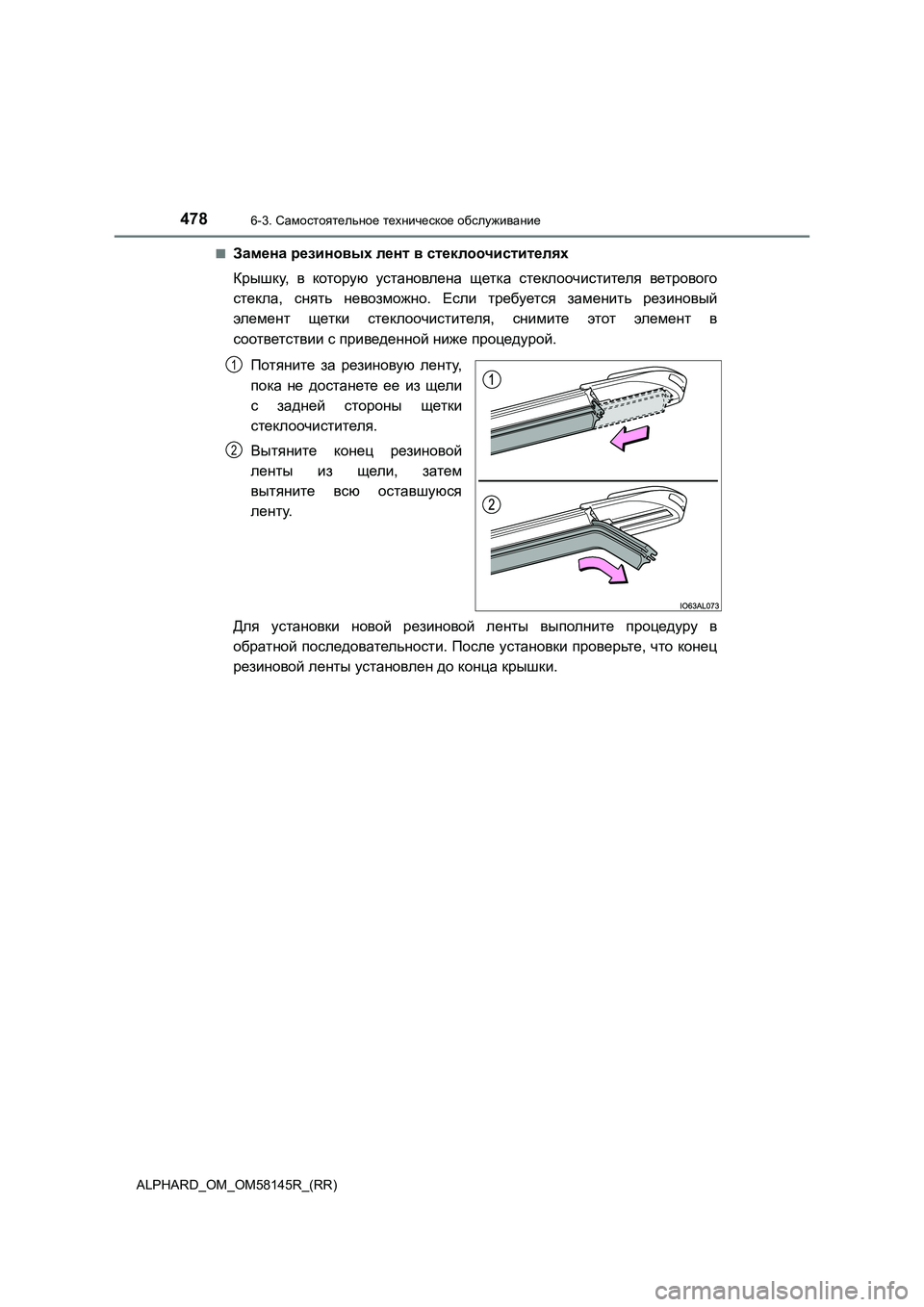

ALPHARD_OM_OM58145R_(RR)■
Замена резиновых лент в стеклоочистителях
Крышку, в которую установлена щетка стеклоочистителя ветрового
стекла, снять невозможно. Если требуется заменить резиновый
элемент щетки стеклоочистителя, снимите этот элемент в
соответствии с приведенной ниже процедурой.
Потяните за резиновую ленту,
пока не достанете ее из щели
с задней стороны щетки
стеклоочистителя.
Вытяните конец резиновой
ленты из щели, затем
вытяните всю
оставшуюся
ленту.
Для установки новой резиновой ленты выполните процедуру в
обратной последовательности. После установки проверьте, что конец
резиновой ленты установлен до конца крышки.
1
2

4796-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

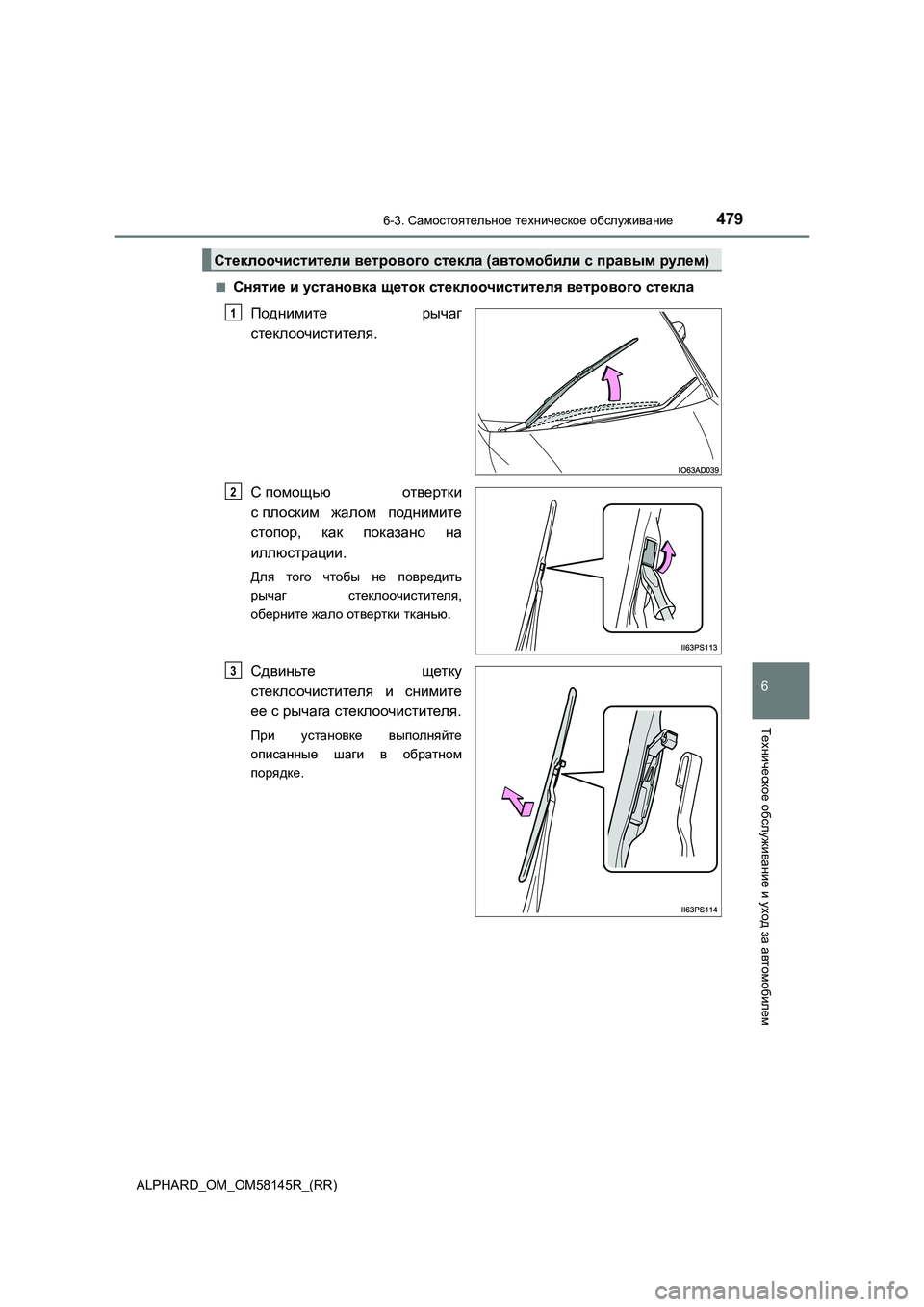

■Снятие и установка щеток стеклоочистителя ветрового стекла
Поднимите рычаг
стеклоочистителя .
С помощью отвертки
сплоским жалом поднимите
стопор , как показано на
иллюстрации .
Для того чтобы не повредить
рычаг стеклоочистителя,
оберните жало отвертки тканью.
Сдвиньте щетку
стеклоочистителя и снимите
ее срычага стеклоочистителя.
При установке выполняйте
описанные шаги в обратном
порядке .
Стеклоочистители ветрового стекла (автомобили с правым рулем)
1
2
3

4806-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
■Замена резиновых лент в стеклоочистителях
Потяните за резиновую ленту,
чтобы снять фиксатор щетки
стеклоочистителя со стопора,
вытяните резиновую ленту
стеклоочистителя наружу.
Снимите 2металлические
пластины из вытянутой
наружу ленты
стеклоочистителя и
установите их на новую
резиновую ленту
стеклоочистителя .
Убедитесь втом, что
расположение вырезов и
направление выступов
металлических щеток
соответствуют исходным.
Установите резиновую ленту стеклоочистителя вщетку
стеклоочистителя со стороны без стопора.
Закрепите стопор резиновой ленты стеклоочистителя фиксатором
щетки стеклоочистителя.
Стопор
Фиксатор
1
2
3
4
