4977-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
7
При
возникновении
неисправности
При перевозке автомобиля на
безбортовой платформе его
необходимо закрепить, используя
крепления в точках, показанных на
рисунке .
При использовании цепей или
тросов для крепления автомобиля
углы , закрашенные черным,
должны быть равны 45.
Не натягивайте чрезмерно цепи
или тросы. Это может привести к
повреждению автомобиля.

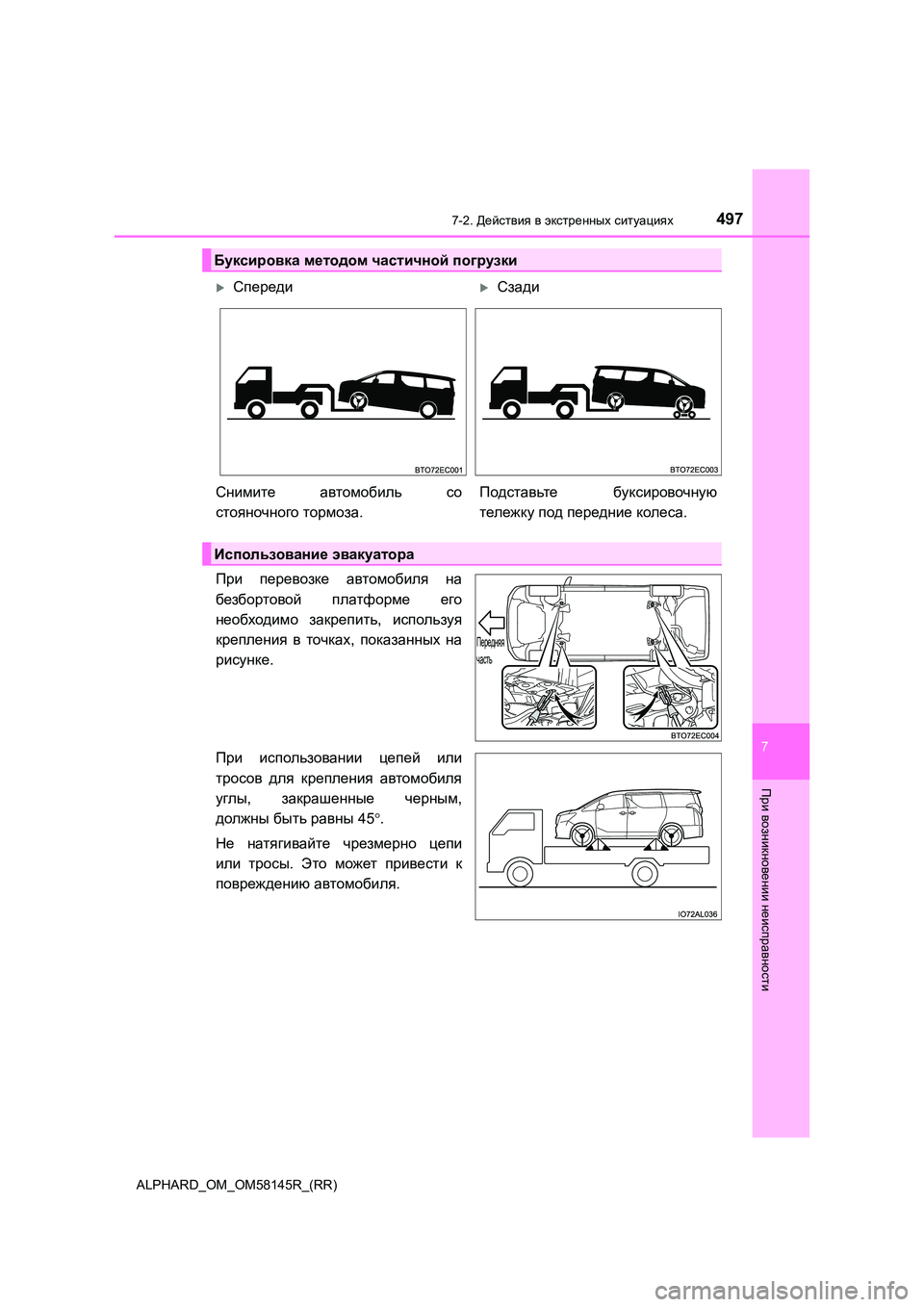

Буксировка методом частичной погрузки
СпередиСзади
Снимите автомобиль со
стояночного тормоза.
Подставьте буксировочную
тележку под передние колеса.
Использование эвакуатора
Передняя
часть

4987-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
Если воспользоваться специальным эвакуатором в аварийной ситуации
не представляется возможным, автомобиль можно временно
буксировать с помощью тросов или цепей, прикрепленных к
буксировочным проушинам. Попытку буксировки следует предпринимать
только на дорогах с твердым покрытием, на расстояние не более 80км и
при скорости ниже 30км/ч.
Во время буксировки в автомобиле должен находиться водитель для
управления направлением движения и тормозами. Колеса, мосты,
трансмиссия , рулевое управление и тормоза должны быть исправны.
Достаньте буксировочную проушину. (стр. 518)
С помощью отвертки с плоским
жалом снимите крышку одной из
проушин .
Во избежание повреждения кузова
проложите ветошь между отверткой
и кузовом, как показано на рисунке.
Вставьте буксировочную
проушину в отверстие и затяните
ее рукой.
Надежно затяните
буксировочную проушину,
используя баллонный ключ или
пруток из твердого металла.
При затягивании при помощи
баллонного ключа или
металлического бруса старайтесь не
повредить корпус автомобиля.

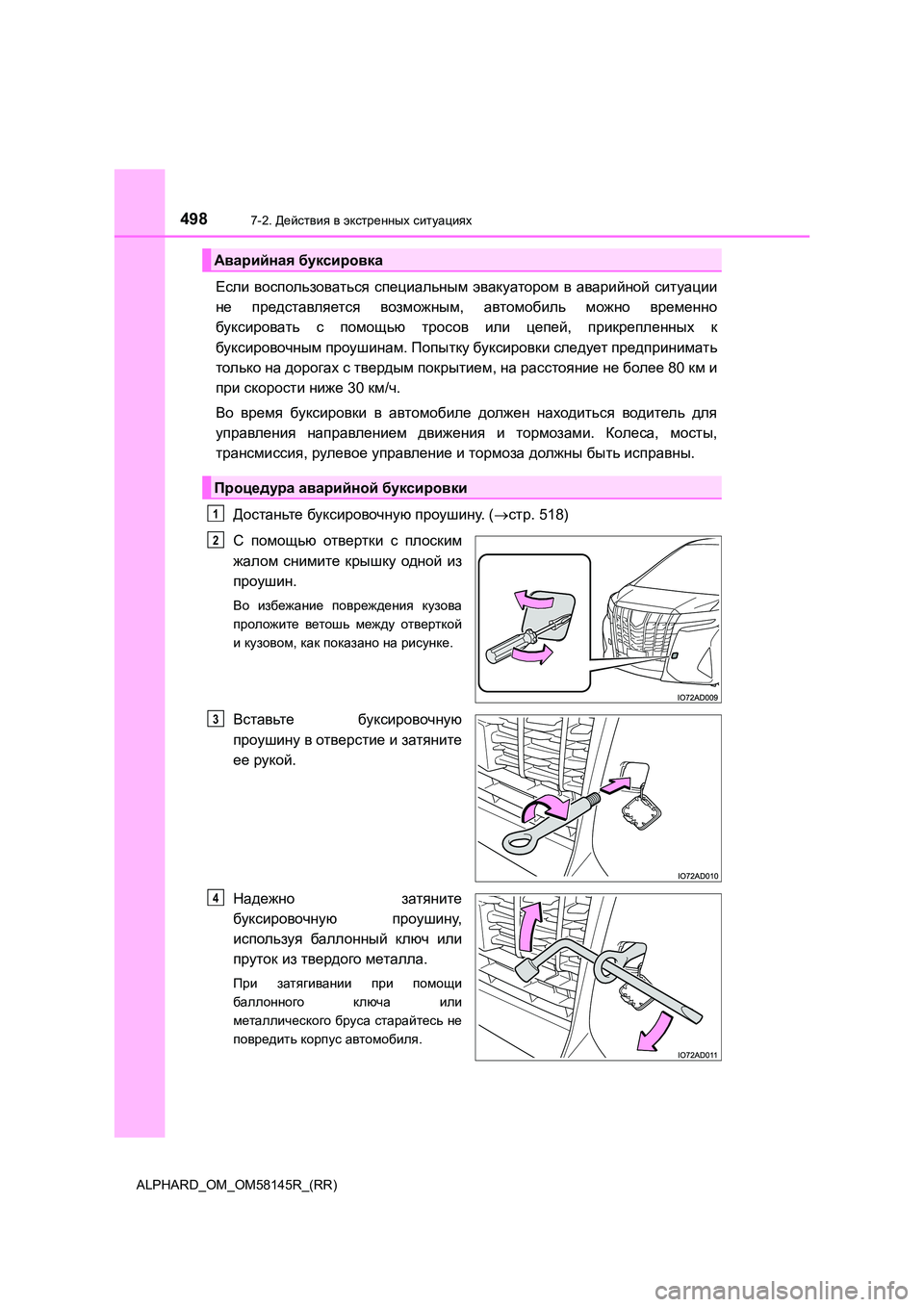

Аварийная буксировка
Процедура аварийной буксировки
1
2
3
4

4997-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
7
При
возникновении
неисправности
Надежно соедините тросы или цепи с буксировочными проушинами.
Будьте внимательны, чтобы не повредить кузов автомобиля.
Займите место водителя в буксируемом автомобиле и запустите
двигатель .
Перед буксировкой автомобиля переведите переключатель двигателя в
выключенный режим, затем запустите двигатель.
Если двигатель не запускается, переведите переключатель двигателя в режим
IGNITION ON.
Переведите рычаг управления трансмиссией в положение N и
выключите стояночный тормоз.
Если невозможно переместить рычаг управления трансмиссией: стр. 271, 277
■При буксировке
Когда двигатель не работает, усилители рулевого управления и тормозной
системы также не действуют, поэтому управлять автомобилем и тормозить
становится намного труднее, чем обычно.
■ Баллонный ключ
Баллонный ключ находится в багажном отделении. (стр. 518)
■ Отверстие для установки транспортировочной проушины на задней части
автомобиля
Отверстие предусмотрено для
привязывания автомобиля во время
транспортировки . Ваш автомобиль не
может буксировать другой автомобиль.
5
6
7

5007-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)

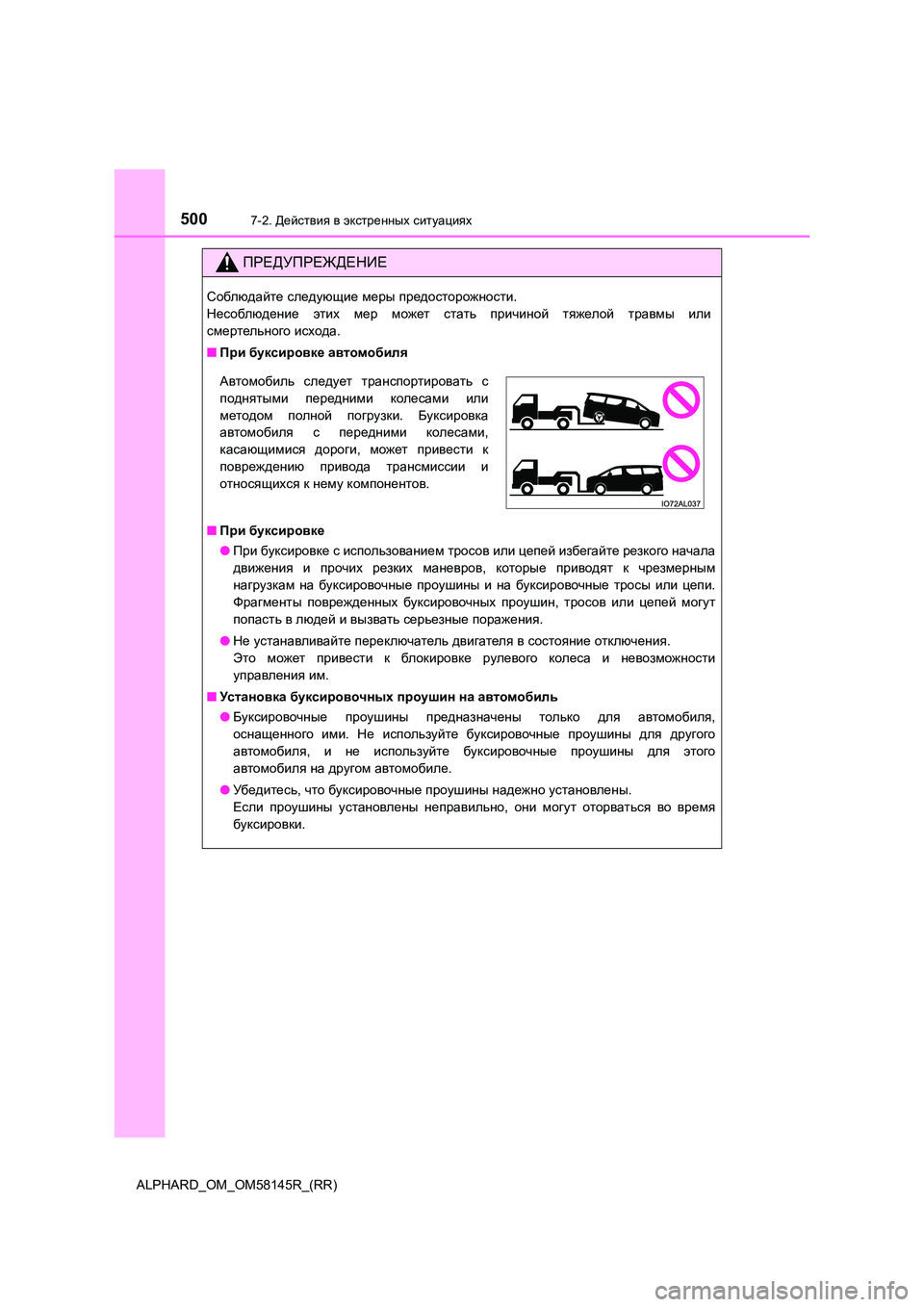

ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров, которые приводят к чрезмерным
нагрузкам на буксировочные проушины и на буксировочные тросы или цепи.
Фрагменты поврежденных буксировочных проушин, тросов или цепей могут
попасть в людей и вызвать серьезные поражения.
● Не устанавливайте переключатель двигателя в состояние отключения.
Это может привести к блокировке рулевого колеса и невозможности
управления им.
■ Ус т а н о в к а буксировочных проушин на автомобиль
● Буксировочные проушины предназначены только для автомобиля,
оснащенного ими. Не используйте буксировочные проушины для другого
автомобиля , и не используйте буксировочные проушины для этого
автомобиля на другом автомобиле.
● Убедитесь, что буксировочные проушины надежно установлены.
Если проушины установлены неправильно, они могут оторваться во время
буксировки .
Автомобиль следует транспортировать с
поднятыми передними колесами или
методом полной погрузки. Буксировка
автомобиля с передними колесами,
касающимися дороги, может привести к
повреждению привода трансмиссии и
относящихся к нему компонентов.

5017-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
7
При
возникновении
неисправности
ВНИМАНИЕ!
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
● Не буксируйте автомобиль сзади с выключенным переключателем двигателя.
Механизм замка рулевой колонки не настолько мощен, чтобы удерживать
передние колеса в прямом положении.
● При использовании метода частичной погрузки убедитесь в том, что на той
стороне автомобиля, которая не была поднята, имеется достаточный
дорожный просвет. Без достаточного дорожного просвета буксируемый
автомобиль может быть поврежден.
■ Во избежание повреждения автомобиля при буксировке на гибком
подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть запрещена.
■ Во избежание повреждения автомобиля при аварийной буксировке
Не прикрепляйте кабели или цепи к деталям подвески.
■ При креплении тросом задней части автомобиля
■ При буксировке автомобиля
При необходимости буксировки автомобиля таким образом, чтобы все четыре
колеса касались земли, выполните следующую процедуру перед буксировкой
автомобиля с целью защиты системы.
Выключите переключатель двигателя, затем запустите двигатель. Если
двигатель не запускается, переведите переключатель двигателя в режим
IGNITION ON.
Не используйте показанный на рисунке
крюк на рычаге подвески для крепления
троса . В противном случае задняя
подвеска может быть повреждена.
Рычаг подвески

5027-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
При наличии каких-либо сомнений
●Протечки жидкости под автомобилем
( Кроме воды из кондиционера после его использования, что является
нормальным .)
● Шины, кажущиеся спущенными, или неравномерный износ
протектора
● Стрелка указателя температуры охлаждающей жидкости двигателя
постоянно указывает на превышение нормальной температуры.
● Изменение звука выхлопной системы
● Чрезмерный визг шин при прохождении поворотов
● Посторонние шумы, связанные с подвеской
● Стук и другие шумы, связанные с двигателем
● Перебои в работе, дерганье или неровная работа двигателя
● Ощутимая потеря мощности
● Сильный увод автомобиля в сторону при торможении
● Сильный увод автомобиля в сторону при движении по ровной
горизонтальной дороге
● Потеря эффективности торможения, “мягкая” педаль тормоза, педаль
почти касается пола
При обнаружении какого-либо из следующих признаков вполне
вероятно , что автомобиль требует регулировки или ремонта. Как
можно скорее обратитесь к своему дилеру To y o t a .
Внешние признаки
Звуковые признаки
Рабочие признаки

5037-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)
7
При
возникновении
неисправности

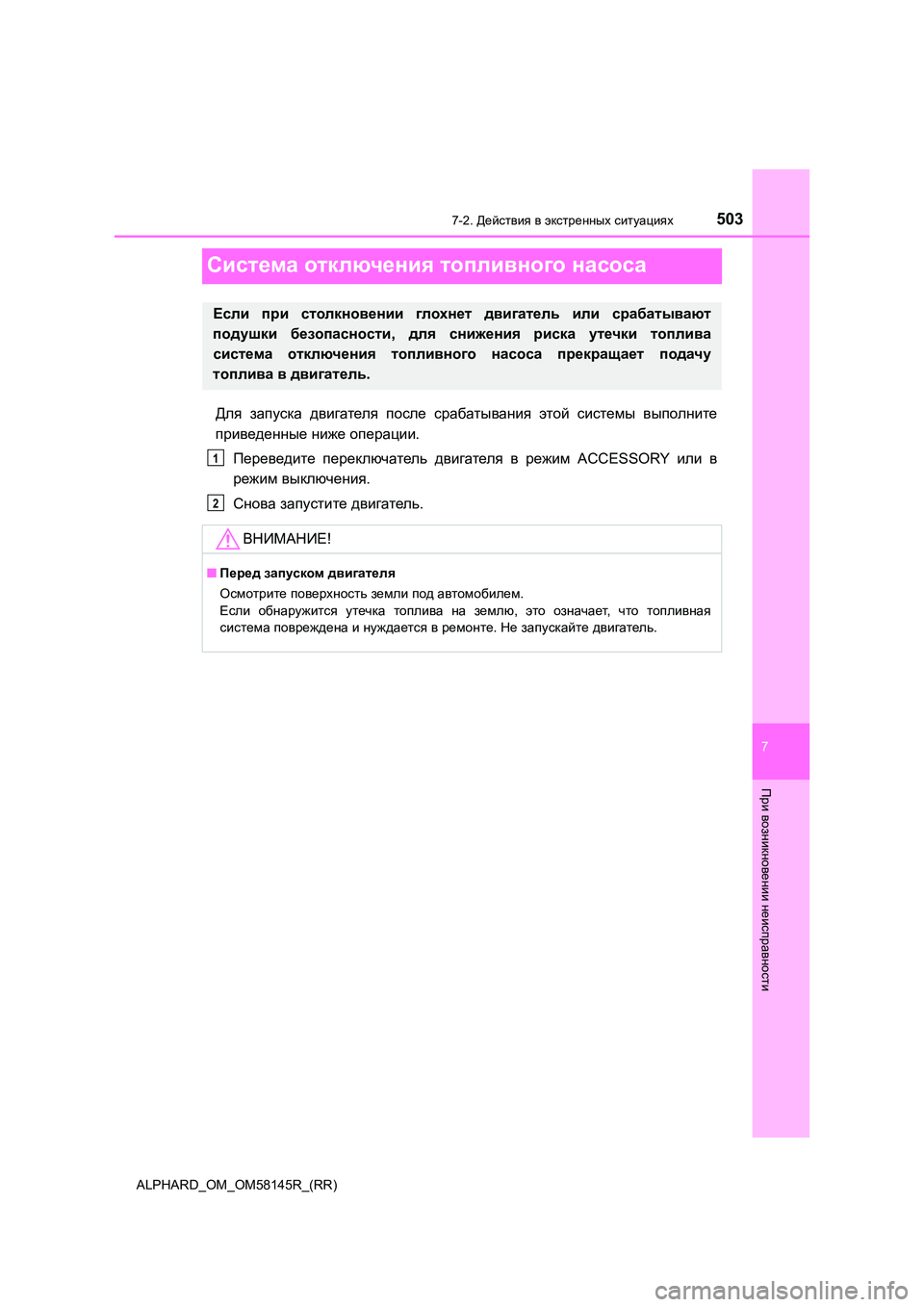

Система отключения топливного насоса
Для запуска двигателя после срабатывания этой системы выполните
приведенные ниже операции.
Переведите переключатель двигателя в режим ACCESSORY или в
режим выключения.
Снова запустите двигатель.
Если при столкновении глохнет двигатель или срабатывают
подушки безопасности, для снижения риска утечки топлива
система отключения топливного насоса прекращает подачу
топлива в двигатель.
1
2
ВНИМАНИЕ!
■Перед запуском двигателя
Осмотрите поверхность земли под автомобилем.
Если обнаружится утечка топлива на землю, это означает, что топливная
система повреждена и нуждается в ремонте. Не запускайте двигатель.

5047-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)

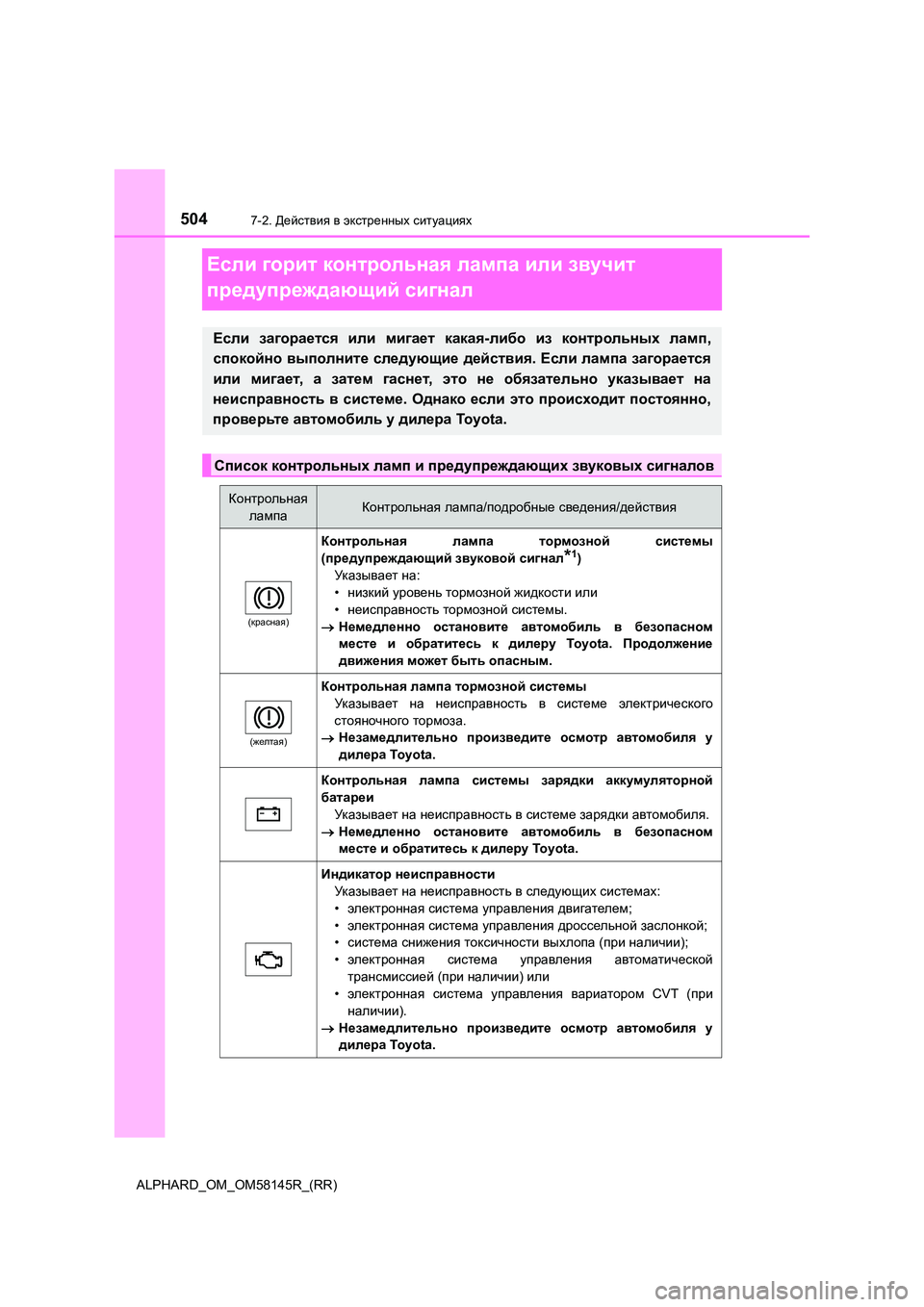

Если горит контрольная лампа или звучит
предупреждающий сигнал
Если загорается или мигает какая-либо из контрольных ламп,
спокойно выполните следующие действия. Если лампа загорается
или мигает, а затем гаснет, это не обязательно указывает на
неисправность в системе. Однако если это происходит постоянно,
проверьте автомобиль у дилера To y o t a .
Список контрольных ламп и предупреждающих звуковых сигналов
Контрольная
лампаКонтрольная лампа/подробные сведения/действия
(красная)
Контрольная лампа тормозной системы
( предупреждающий звуковой сигнал*1)
Ук азыва ет на:
• низкий уровень тормозной жидкости или
• неисправность тормозной системы.
 Немедленно остановите автомобиль в безопасном
месте и обратитесь к дилеру To y o t a . Продолжение
движения может быть опасным.
(желтая)
Контрольная лампа тормозной системы
Ук азыва ет на неисправность в системе электрического
стояночного тормоза.
 Незамедлительно произведите осмотр автомобиля у
дилера To y o t a .
Контрольная лампа системы зарядки аккумуляторной
батареи
Ук азыва ет на неисправность в системе зарядки автомобиля.
 Немедленно остановите автомобиль в безопасном
месте и обратитесь к дилеру To y o t a .
Индикатор неисправности
Ук азыва ет на неисправность в следующих системах:
• электронная система управления двигателем;
• электронная система управления дроссельной заслонкой;
• система снижения токсичности выхлопа (при наличии);
• электронная система управления автоматической
трансмиссией (при наличии) или
• электронная система управления вариатором CVT (при
наличии ).
 Незамедлительно произведите осмотр автомобиля у
дилера To y o t a .
