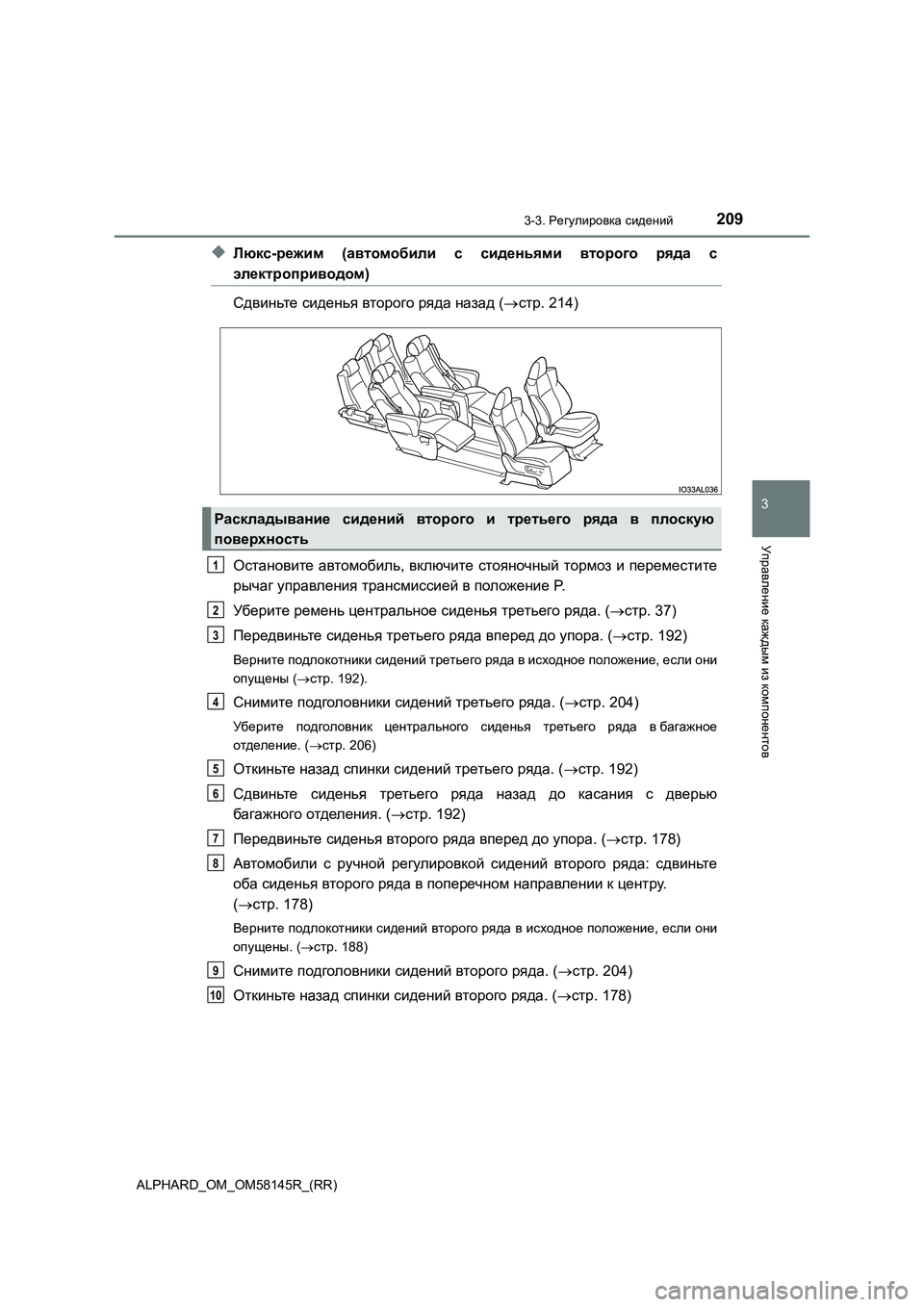

2019 TOYOTA ALPHARD Руково

2093-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
◆Люкс-режим (автомобили с сиденьями второго ряда с
электроприводом)
Сдвиньте сиденья второго ряда назад (стр. 214)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите ремень центральное сиденья третьего ряда. (стр. 37)
Передвиньте сиденья третьего ряда вперед до упора. (стр. 192)
Верните подлокотники сидений третьего ряда в исходное положение, если они
опущены (стр. 192).
Снимите подголовники сидений третьего ряда. (стр. 204)
Уберите подголовник центрального сиденья третьего ряда вбагажное
отделение. (стр. 206)
Откиньте назад спинки сидений третьего ряда. (стр. 192)
Сдвиньте сиденья третьего ряда назад до касания с дверью
багажного отделения. (стр. 192)
Передвиньте сиденья второго ряда вперед до упора. (стр. 178)
Автомобили с ручной регулировкой сидений второго ряда: сдвиньте
оба сиденья второго ряда в поперечном направлении к центру.
(стр. 178)
Верните подлокотники сидений второго ряда в исходное положение, если они
опущены. (стр. 188)
Снимите подголовники сидений второго ряда. (стр. 204)
Откиньте назад спинки сидений второго ряда. (стр. 178)
Раскладывание сидений второго и третьего ряда в плоскую
поверхность
1
2
3
4
5
6
7
8
9
10

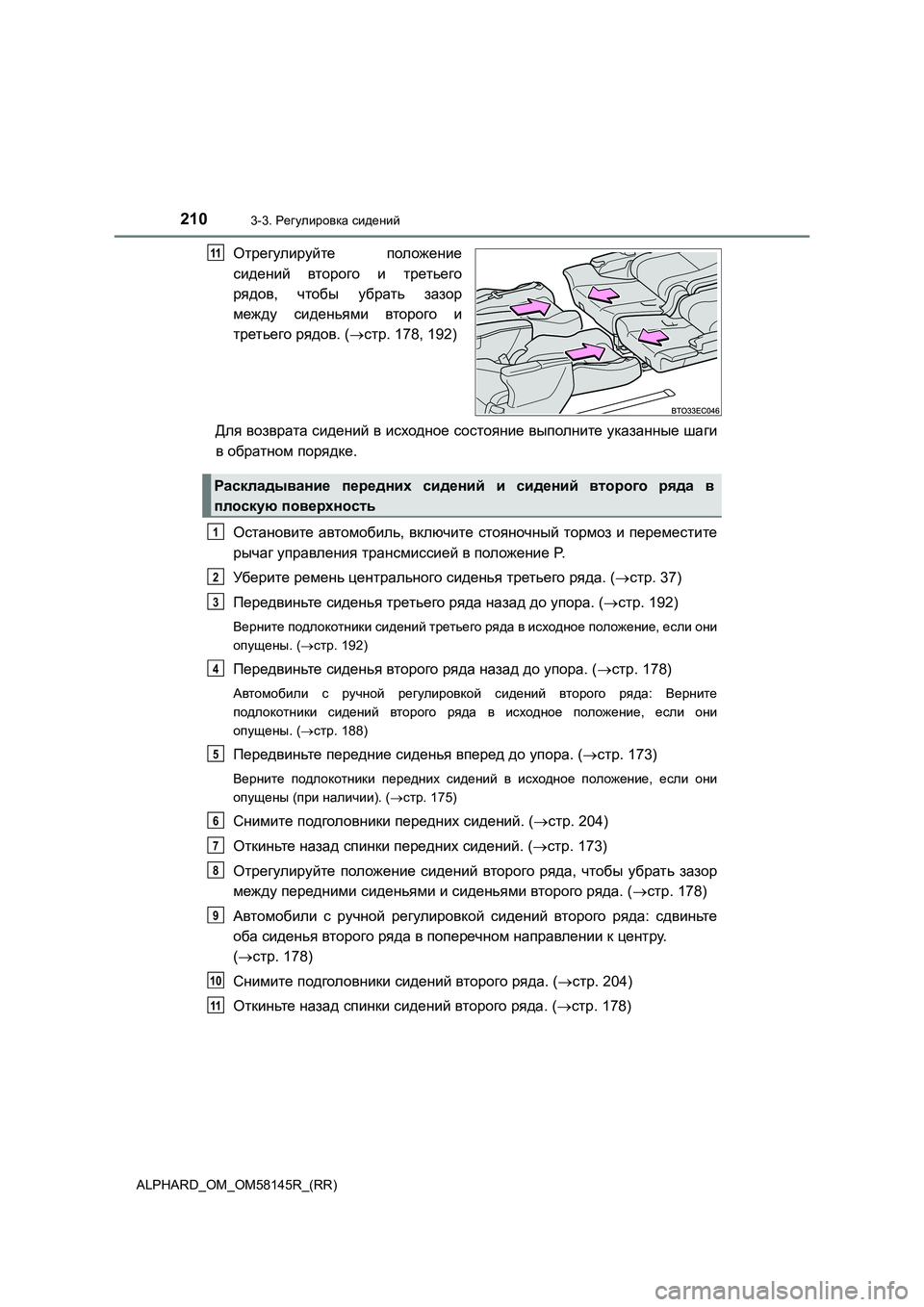

2103-3. Регулировка сидений
ALPHARD_OM_OM58145R_(RR)
Отрегулируйте положение
сидений второго и третьего
рядов, чтобы убрать зазор
между сиденьями второго и
третьего рядов. (стр. 178, 192)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите ремень центрального сиденья третьего ряда. (стр. 37)
Передвиньте сиденья третьего ряда назад
до упора. (стр. 192)
Верните подлокотники сидений третьего ряда в исходное положение, если они
опущены. (стр. 192)
Передвиньте сиденья второго ряда назад до упора. (стр. 178)
Автомобили с ручной регулировкой сидений второго ряда: Верните
подлокотники сидений второго ряда в исходное положение, если они
опущены. (стр. 188)
Передвиньте передние сиденья вперед до упора. (стр. 173)
Верните подлокотники передних сидений в исходное положение, если они
опущены (при наличии). (стр. 175)
Снимите подголовники передних сидений. (стр. 204)
Откиньте назад спинки передних сидений. (стр. 173)
Отрегулируйте положение сидений второго ряда, чтобы убрать зазор
между передними сиденьями и сиденьями второго ряда. (стр. 178)
Автомобили с ручной регулировкой сидений второго ряда: сдвиньте
оба сиденья второго ряда в поперечном направлении к центру.
(стр. 178)
Снимите подголовники сидений второго
ряда. (стр. 204)
Откиньте назад спинки сидений второго ряда. (стр. 178)
11
Раскладывание передних сидений и сидений второго ряда в
плоскую поверхность
1
2
3
4
5
6
7
8
9
10
11

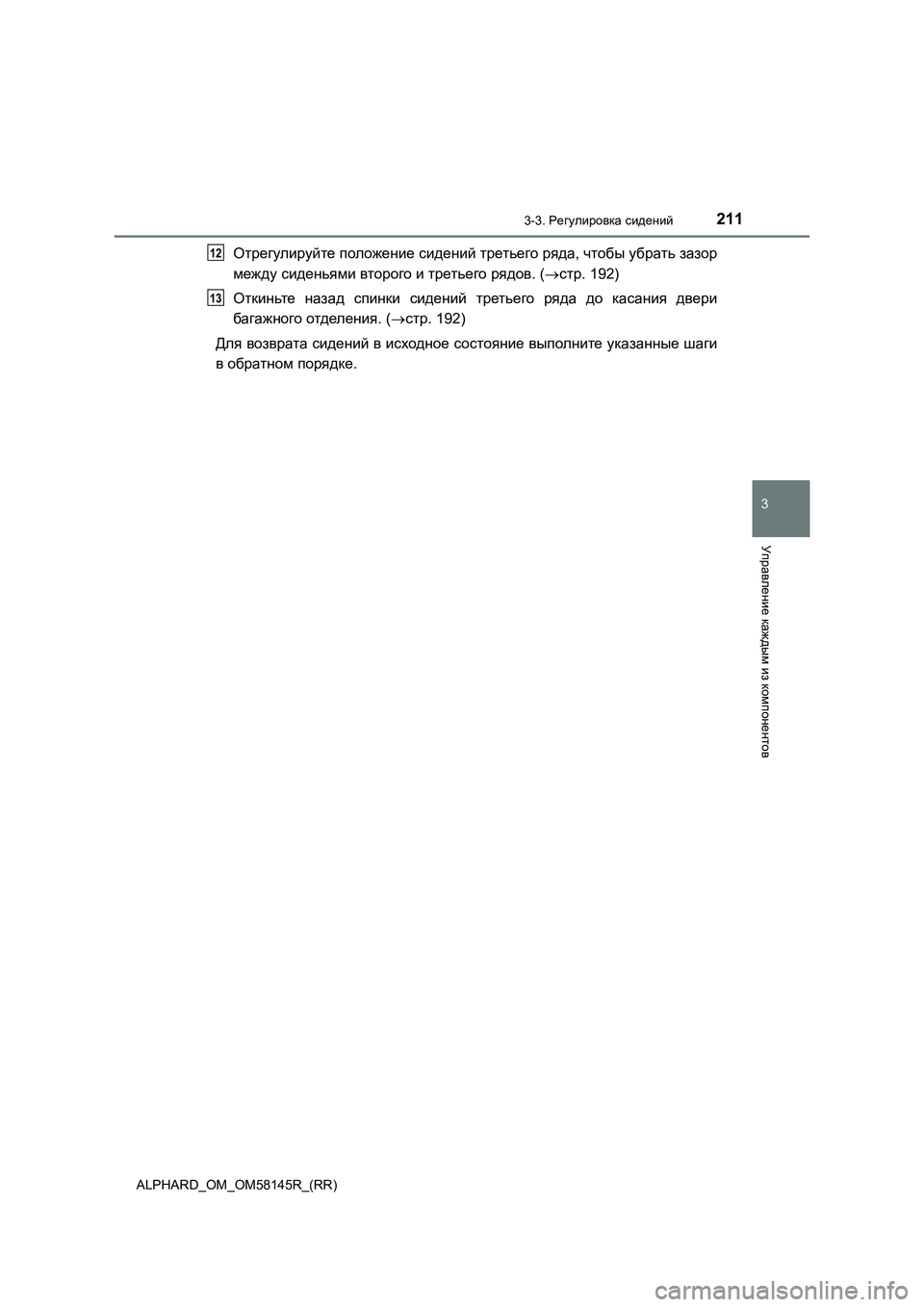

2113-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
Отрегулируйте положение сидений третьего ряда, чтобы убрать зазор
между сиденьями второго и третьего рядов. (стр. 192)
Откиньте назад спинки сидений третьего ряда до касания двери
багажного отделения. (стр. 192)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.12
13

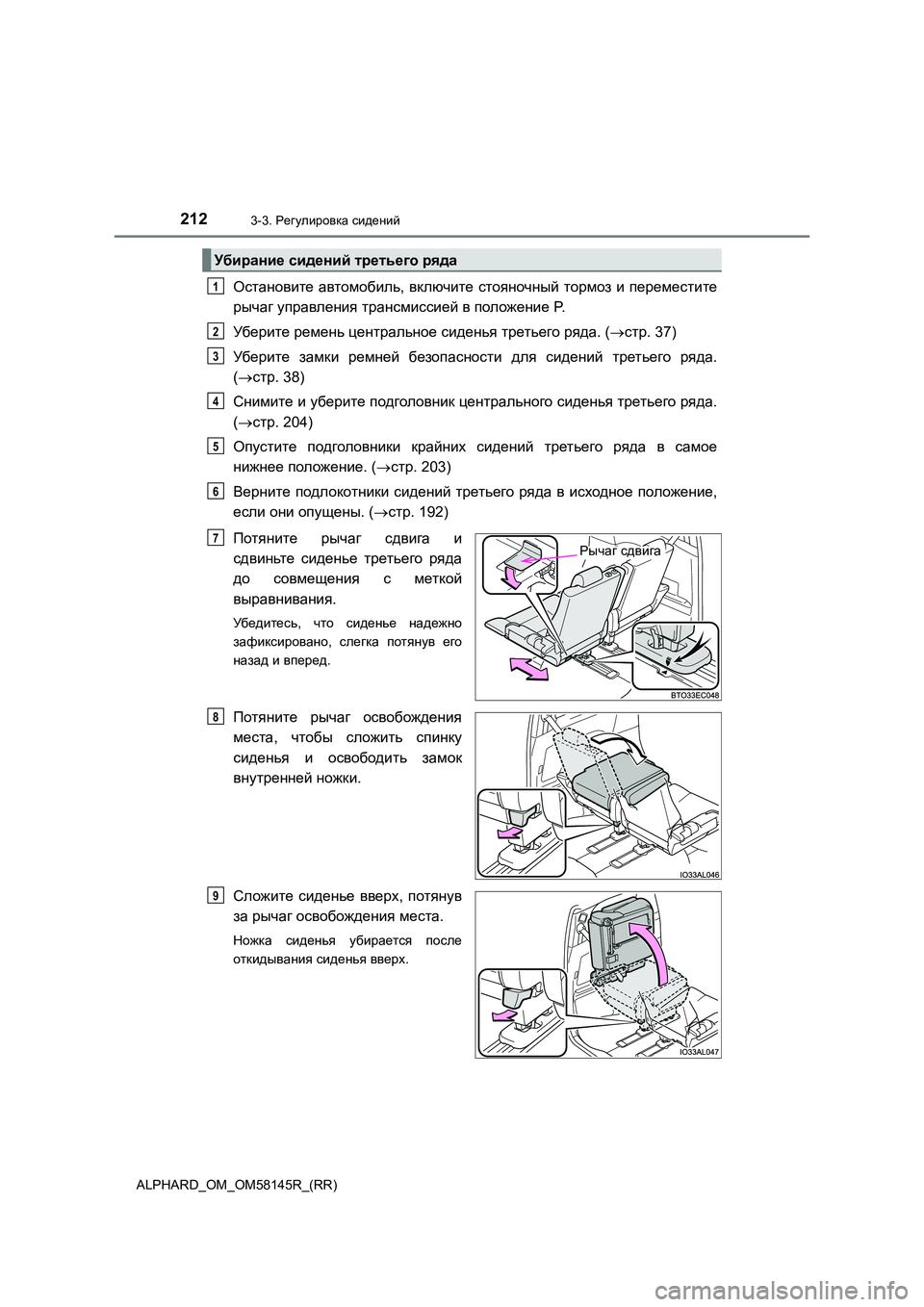

2123-3. Регулировка сидений
ALPHARD_OM_OM58145R_(RR)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите ремень центральное сиденья третьего ряда. (стр. 37)
Уберите замки ремней безопасности для сидений третьего ряда.
( стр. 38)
Снимите и уберите подголовник центрального сиденья третьего ряда.
( стр. 204)
Опустите подголовники крайних сидений третьего ряда в самое
нижнее положение. (стр. 203)
Верните подлокотники сидений третьего ряда в исходное положение,
если они опущены. (стр. 192)
Потяните рычаг сдвига и
сдвиньте сиденье третьего ряда
до совмещения с меткой
выравнивания .
Убедитесь, что сиденье надежно
зафиксировано , слегка потянув его
назад и вперед.
Потяните рычаг освобождения
места , чтобы сложить спинку
сиденья и освободить замок
внутренней ножки.
Сложите сиденье вверх, потянув
за рычаг освобождения места.
Ножка сиденья убирается после
откидывания сиденья вверх.
Убирание сидений третьего ряда
1
2
3
4
5
6
Рычаг сдвига7
BTO31CP001
8
9

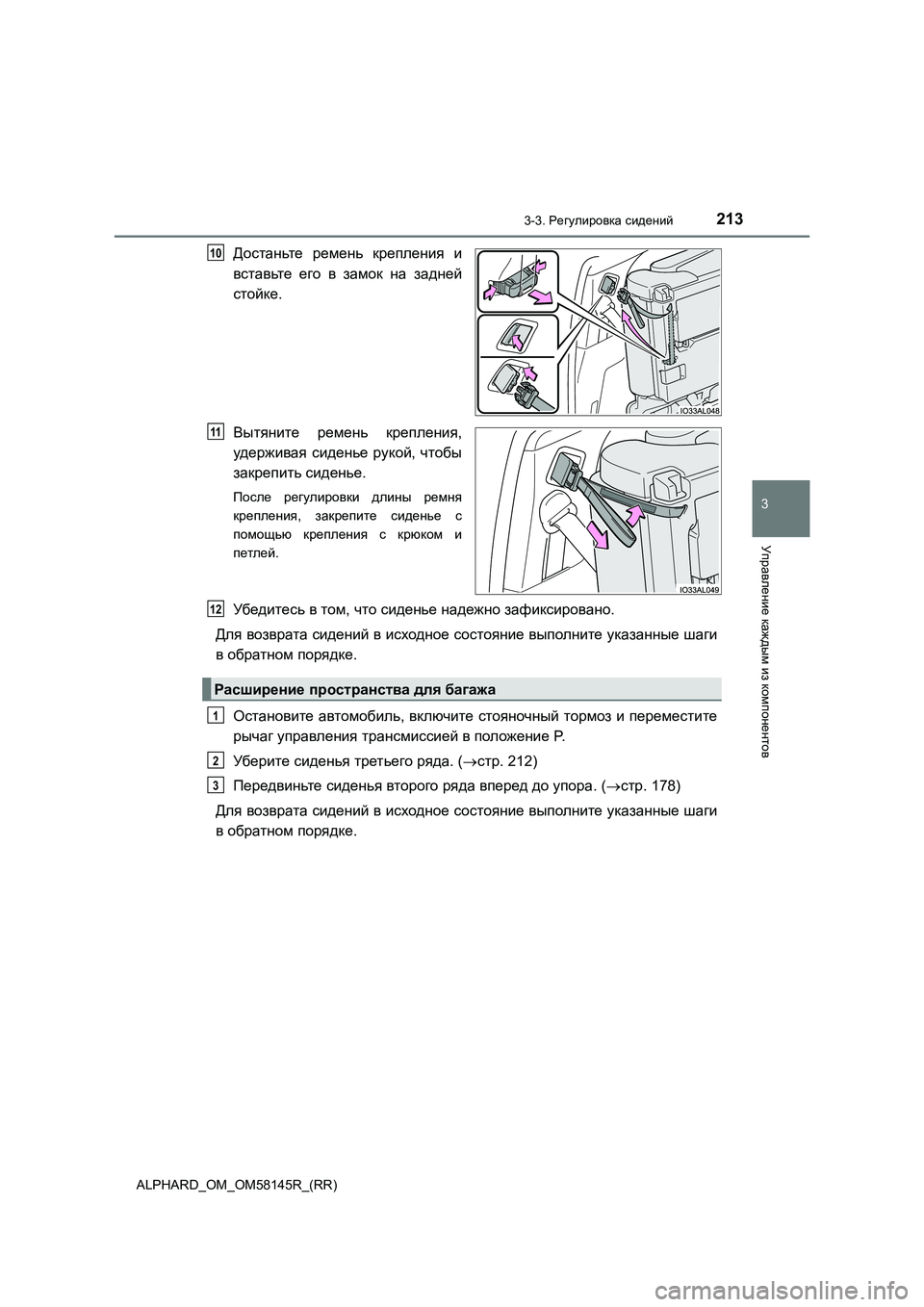

2133-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
Достаньте ремень крепления и
вставьте его в замок на задней
стойке.
Вытяните ремень крепления,
удерживая сиденье рукой, чтобы
закрепить сиденье.
После регулировки длины ремня
крепления, закрепите сиденье с
помощью крепления с крюком и
петлей.
Убедитесь в том, что сиденье надежно зафиксировано.
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите сиденья третьего ряда. (стр. 212)
Передвиньте сиденья второго ряда вперед до упора. (стр. 178)
Для возврата сидений в исходное состояние выполните
указанные шаги
в обратном порядке.
10
11
Расширение пространства для багажа
12
1
2
3

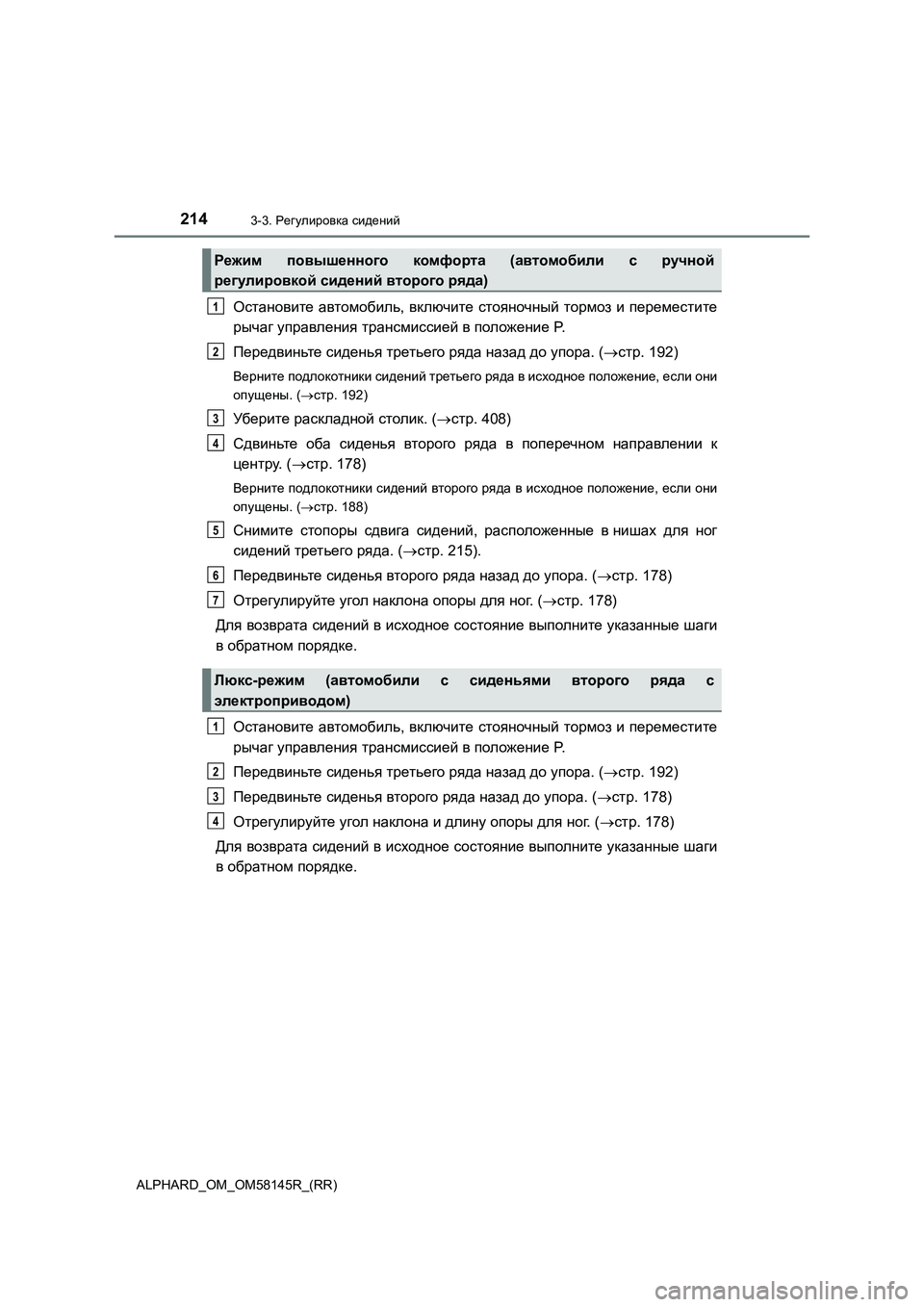

2143-3. Регулировка сидений
ALPHARD_OM_OM58145R_(RR)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Передвиньте сиденья третьего ряда назад до упора. (стр. 192)
Верните подлокотники сидений третьего ряда в исходное положение, если они
опущены. (стр. 192)
Уберите раскладной столик. (стр. 408)
Сдвиньте оба сиденья второго ряда в поперечном направлении к
центру. (стр. 178)
Верните подлокотники сидений второго ряда в исходное положение, если они
опущены. (стр. 188)
Снимите стопоры сдвига сидений, расположенные внишах для ног
сидений третьего ряда. (стр. 215).
Передвиньте сиденья второго ряда назад до упора. (стр. 178)
Отрегулируйте угол наклона опоры для ног. (стр. 178)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение
P.
Передвиньте сиденья третьего ряда назад до упора. (стр. 192)
Передвиньте сиденья второго ряда назад до упора. (стр. 178)
Отрегулируйте угол наклона и длину опоры для ног. (стр. 178)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Режим повышенного комфорта (автомобили с ручной
регулировкой сидений второго ряда)
Люкс-режим (автомобили с сиденьями второго ряда с
электроприводом)
1
2
3
4
5
6
7
1
2
3
4

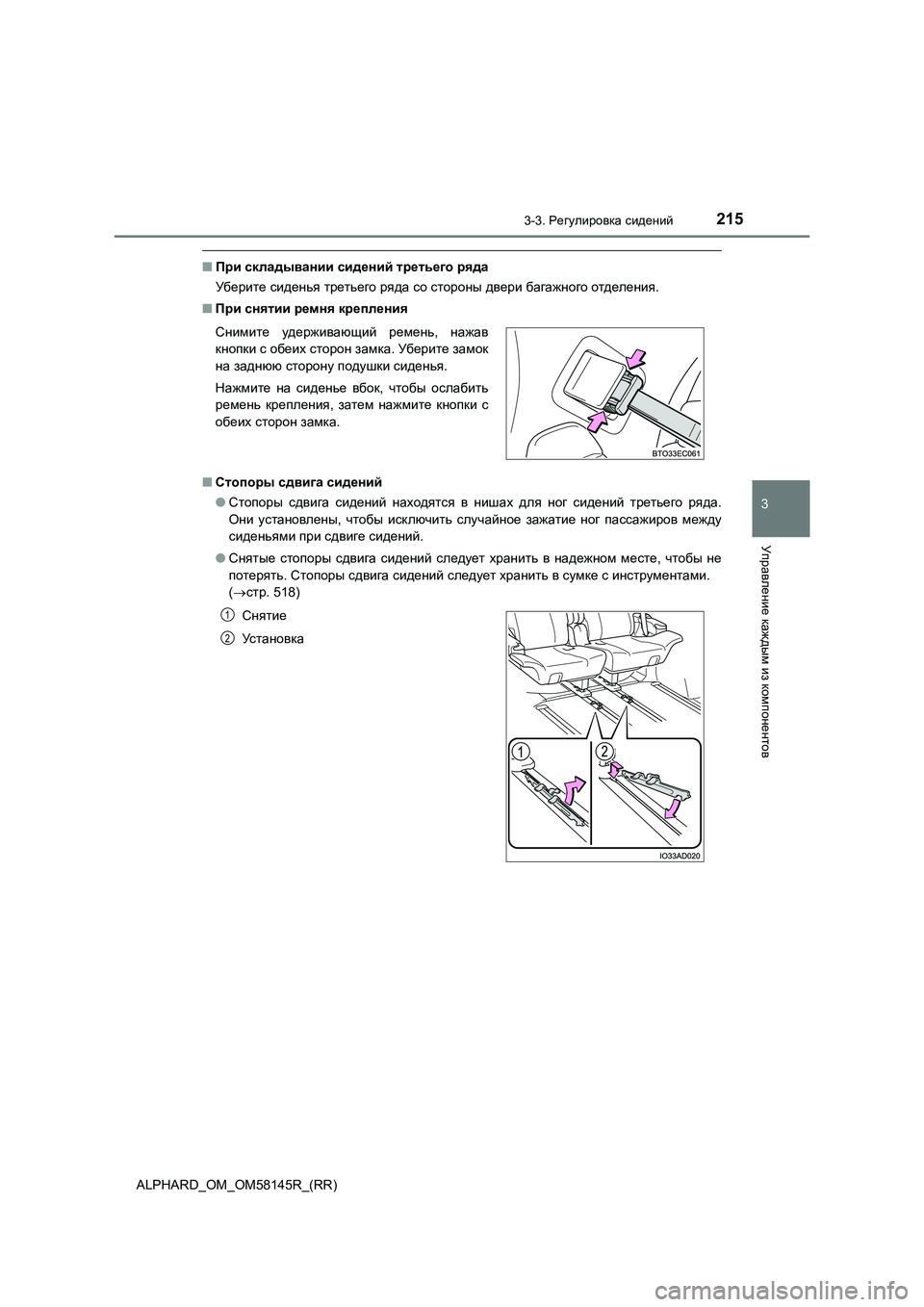

2153-3. Регулировка сидений
3
Управление
каждым
из компонентов
ALPHARD_OM_OM58145R_(RR)
■При складывании сидений третьего ряда
Уберите сиденья третьего ряда со стороны двери багажного отделения.
■ При снятии ремня крепления
■ Стопоры сдвига сидений
● Стопоры сдвига сидений находятся в нишах для ног сидений третьего ряда.
Они установлены, чтобы исключить случайное зажатие ног пассажиров между
сиденьями при сдвиге сидений.
● Снятые стопоры сдвига сидений следует хранить в надежном месте, чтобы не
потерять . Стопоры сдвига сидений следует хранить в сумке с инструментами.
( стр. 518)
Снимите удерживающий ремень, нажав
кнопки с обеих сторон замка. Уберите замок
на заднюю сторону подушки сиденья.
Нажмите на сиденье вбок, чтобы ослабить
ремень крепления, затем нажмите кнопки с
обеих сторон замка.
Снятие
Ус т а н о в к а
1
2

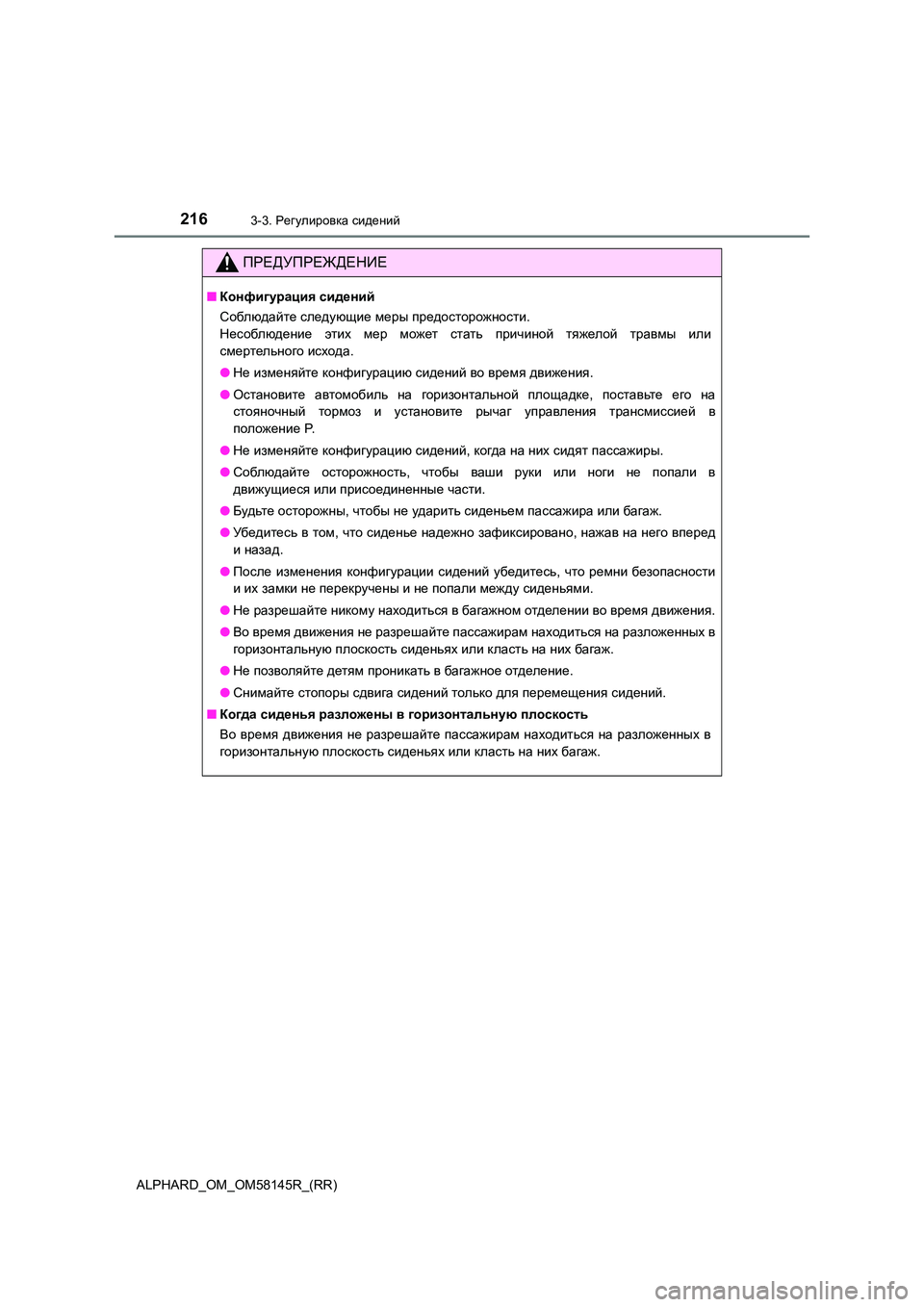

2163-3. Регулировка сидений
ALPHARD_OM_OM58145R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Конфигурация сидений
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
● Не изменяйте конфигурацию сидений во время движения.
● Остановите автомобиль на горизонтальной площадке, поставьте его на
стояночный тормоз и установите рычаг управления трансмиссией в
положение P.
● Не изменяйте конфигурацию сидений, когда на них сидят пассажиры.
●Соблюдайте осторожность, чтобы ваши руки или ноги не попали в
движущиеся или присоединенные части.
● Будьте осторожны, чтобы не ударить сиденьем пассажира или багаж.
● Убедитесь в том, что сиденье надежно зафиксировано, нажав на него вперед
и назад.
● После изменения конфигурации сидений убедитесь, что ремни безопасности
и их замки не перекручены и не попали между сиденьями.
● Не разрешайте никому находиться в багажном отделении во время движения.
● Во время движения не разрешайте пассажирам находиться на разложенных в
горизонтальную плоскость сиденьях или класть на них багаж.
● Не позволяйте детям проникать в багажное отделение.
● Снимайте стопоры сдвига сидений только для перемещения сидений.
■ Когда сиденья разложены в горизонтальную плоскость
Во время движения не разрешайте пассажирам находиться на разложенных в
горизонтальную плоскость сиденьях или класть на них багаж.
