2019 TOYOTA ALPHARD Руково

2253-4. Регулировка рулевого колеса и зеркал
3
Управление
каждым
из компонентов
ALPHARD_OM_OM58145R_(RR)
Используйте рычаг для переключения между режимом цифрового
зеркала и режимом зеркальной поверхности.
Режим цифрового зеркала
Отображение области позади
автомобиля .
В этом режиме горит значок .
Режим зеркальной поверхности
Выключение цифрового зеркала
заднего вида позволяет
использовать его как обычное
зеркало .
■Режим цифрового зеркала включен, когда
переключатель двигателя переведен в режим IGNITION ON.
Когда переключатель двигателя переключается из режима IGNITION ON в
выключенный режим или в режим ACCESSORY, через несколько секунд
изображение исчезает.
■ При использовании цифрового зеркала заднего вида в режиме цифрового
зеркала
● Если отображаемое изображение плохо видно из-за того, что от цифрового
зеркала заднего вида отражается свет, камера загрязнена или покрыта каплями
воды , пылью и т. п. или вас беспокоит свет фар следующего позади автомобиля
или отображаемое изображение, переключитесь в режим зеркальной
поверхности .
● Если дверь багажного отделения открыта, изображение на цифровом зеркале
заднего вида может быть неправильным. Перед началом движения убедитесь,
что дверь багажного отделения закрыта.
● Если изображение плохо видно из-за отраженного света, закройте
солнцезащитный экран сдвоенного люка (при наличии).
Изменение режимов
1
2

2263-4. Регулировка рулевого колеса и зеркал

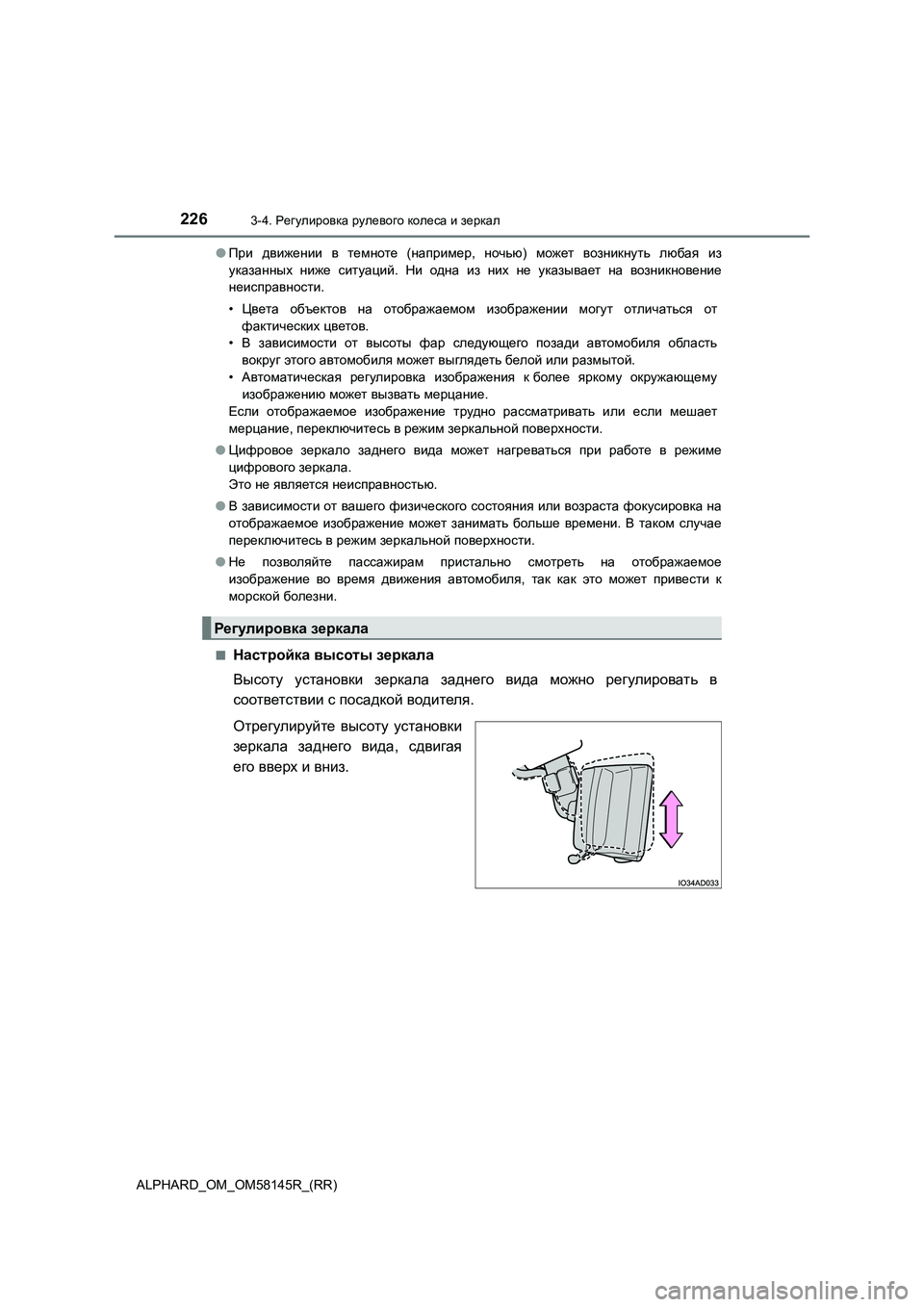

ALPHARD_OM_OM58145R_(RR)●При движении в темноте (например, ночью) может возникнуть любая из
указанных ниже ситуаций. Ни одна из них не указывает на возникновение
неисправности.
•Цвета объектов на отображаемом изображении могут отличаться от
фактических цветов.
•В зависимости от высоты фар следующего позади автомобиля область
вокруг этого автомобиля может выглядеть белой или размытой.
•Автоматическая
регулировка изображения кболее яркому окружающему
изображению может вызвать мерцание.
Если отображаемое изображение трудно рассматривать или если мешает
мерцание, переключитесь в режим зеркальной поверхности.
●Цифровое зеркало заднего вида может нагреваться при работе в режиме
цифрового зеркала.
Это не является неисправностью.
●В зависимости от вашего физического состояния или возраста фокусировка на
отображаемое изображение может
занимать больше времени. В таком случае
переключитесь в режим зеркальной поверхности.
●Не позволяйте пассажирам пристально смотреть на отображаемое
изображение во время движения автомобиля, так как это может привести к
морской болезни.
■
Настройка высоты зеркала
Высоту установки зеркала заднего вида можно регулировать в
соответствии с посадкой водителя.
Отрегулируйте высоту установки
зеркала заднего вида, сдвигая
его вверх и вниз.
Регулировка зеркала

2273-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)■

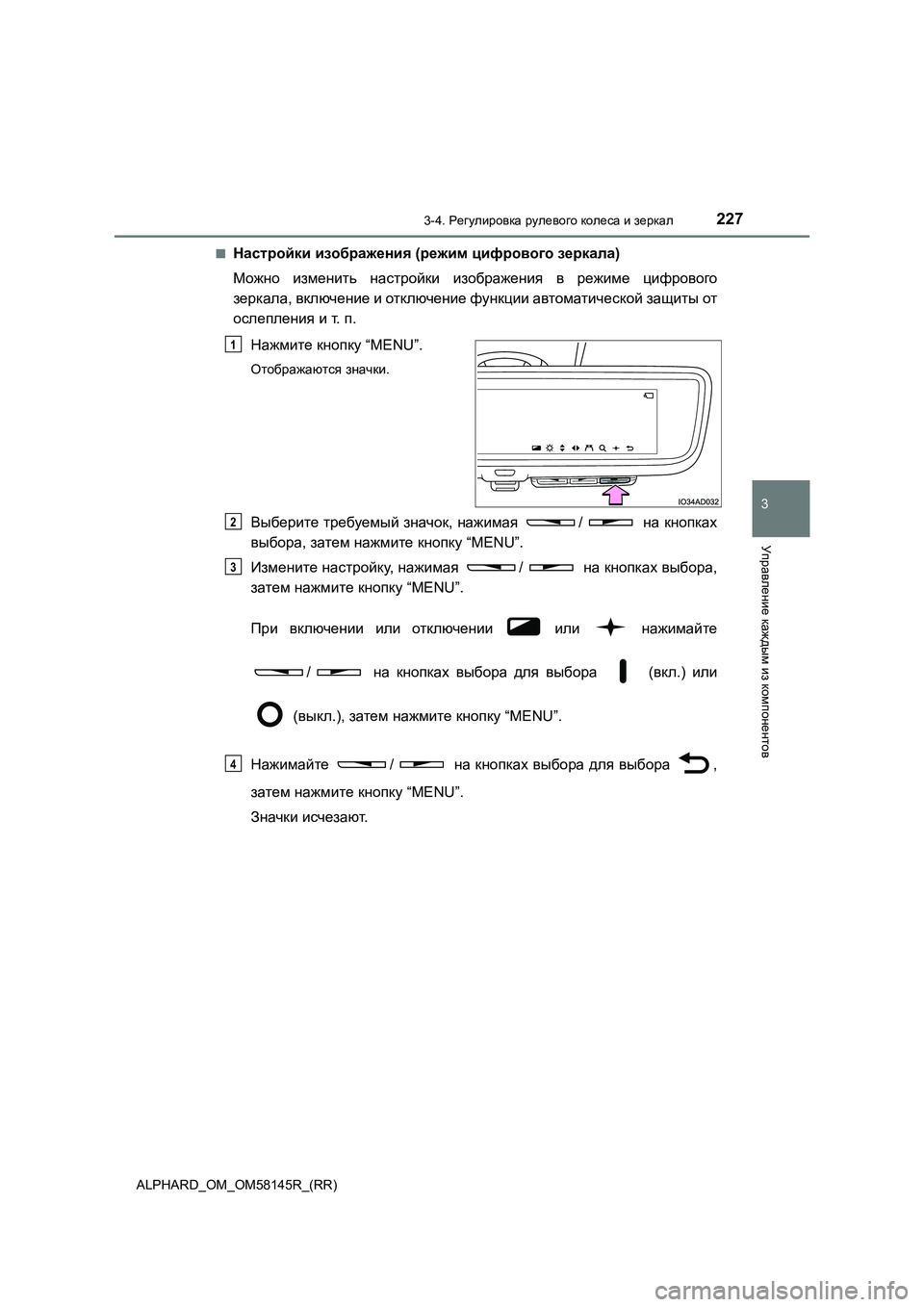

Настройки изображения (режим цифрового зеркала)
Можно изменить настройки изображения в режиме цифрового
зеркала, включение и отключение функции автоматической защиты от
ослепления ит.п.
Нажмите кнопку “MENU”.
Отображаются значки.
Выберите требуемый значок, нажимая / на кнопках
выбора, затем нажмите кнопку “MENU”.
Измените настройку, нажимая / на кнопках выбора,
затем нажмите кнопку “MENU”.
При включении или отключении или нажимайте
/ на кнопках выбора для выбора (вкл.) или
(выкл.), затем нажмите кнопку “MENU”.
Нажимайте / на кнопках выбора для выбора ,
затем нажмите кнопку “MENU”.
Значки исчезают.
1
2
3
4

2283-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)
*:Эта функция предназначена для режима зеркальной поверхности, однако
данную настройку можно изменить и в режиме цифрового зеркала.
(
стр. 229)
ЗначкиНастройки
Выберите для включения или отключения функции
автоматической защиты от ослепления.
*
Яркость отраженного света автоматически уменьшается
в зависимости от яркости фар следующего позади
автомобиля.
Функция автоматической защиты от ослепления
включается каждый раз, когда переключатель двигателя
переводится в режим IGNITION ON.
Выберите для настройки яркости экрана.
Выберите для настройки отображаемой области по
вертикали.
Выберите для настройки отображаемой области по
горизонтали.
Выберите для настройки угла отображаемого
изображения.
Выберите для увеличения/уменьшения отображаемого
изображения.
Выберите для включения или отключения режима PLS
(точечный источник света).
Блики от фар следующих позади автомобилей
уменьшаются для обеспечения четкого изображения в
режиме цифрового зеркала.
Если включен режим PLS, в левом верхнем углу экрана
отображается значок .

2293-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)■
Включение или отключение функции автоматической защиты от
ослепления (режим зеркальной поверхности)
Функцию автоматической защиты от ослепления в режиме
зеркальной поверхности можно включить или отключить. Настройку
можно изменять как в режиме цифрового зеркала, так и в режиме
зеркальной поверхности.
При использовании режима цифрового зеркала
стр. 227
При использовании режима зеркальной поверхности
Нажмите кнопку “MENU”.
Отображается экран настроек.
Нажимая / на кнопках выбора, выберите (вкл.)
или (выкл.), затем нажмите кнопку “MENU”.
Значки исчезают.
■Настройка изображения (режим цифрового зеркала)
●Значки исчезают, если не нажимать на кнопку в течение прибл. 10 секунд или
более.
●Если для какого-либо параметра отображаемого изображения задана
максимальная настройка, изображение может быть искажено. Это не является
неисправностью.
●Если в цифровом зеркале заднего вида установлена слишком высокая яркость
изображения, это может вызывать усталость
глаз. Настройте подходящую
яркость цифрового зеркала заднего вида.
Если глаза устали, переключитесь в режим зеркальной поверхности.
●Яркость изображения цифрового зеркала заднего вида автоматически
изменяется в соответствии с яркостью области перед вашим автомобилем.
1
2

2303-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)

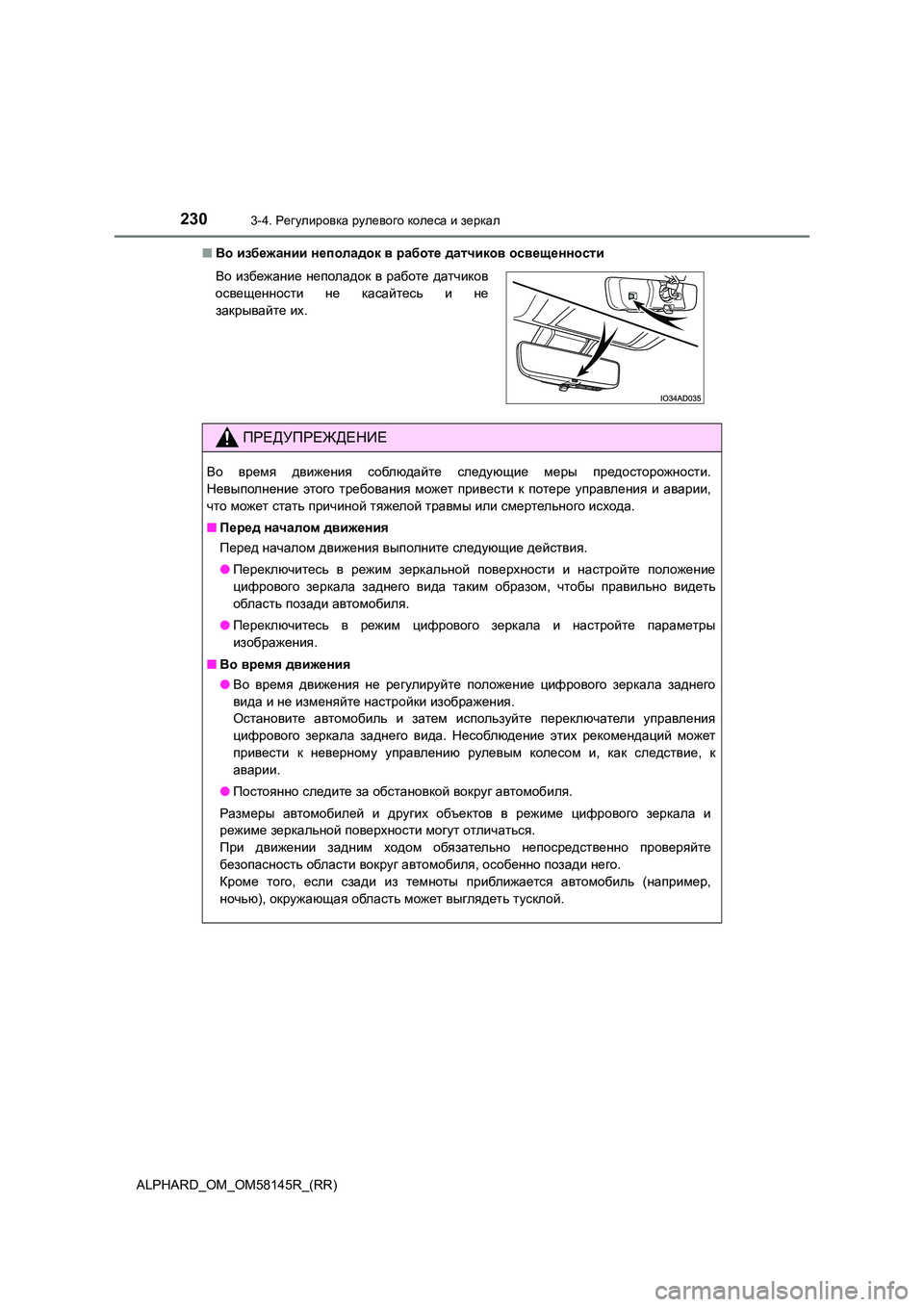

■ Во избежании неполадок в работе датчиков освещенности
Во избежание неполадок в работе датчиков
освещенности не касайтесь и не
закрывайте их.
ПРЕДУПРЕЖДЕНИЕ
Во время движения соблюдайте следующие меры предосторожности.
Невыполнение этого требования может привести к потере управления и аварии,
что может стать причиной тяжелой травмы или смертельного исхода.
■ Перед началом движения
Перед началом движения выполните следующие действия.
● Переключитесь в режим зеркальной поверхности и настройте положение
цифрового зеркала заднего вида таким образом, чтобы правильно видеть
область позади автомобиля.
● Переключитесь в режим цифрового зеркала и настройте параметры
изображения .
■ Во время движения
● Во время движения не регулируйте положение цифрового зеркала заднего
вида и не изменяйте настройки изображения.
Остановите автомобиль и затем используйте переключатели управления
цифрового зеркала заднего вида. Несоблюдение этих рекомендаций может
привести к неверному управлению рулевым колесом и, как следствие, к
аварии .
● Постоянно следите за обстановкой вокруг автомобиля.
Размеры автомобилей и других объектов в режиме цифрового зеркала и
режиме зеркальной поверхности могут отличаться.
При движении задним ходом обязательно непосредственно проверяйте
безопасность области вокруг автомобиля, особенно позади него.
Кроме того, если сзади из темноты приближается автомобиль (например,
ночью ), окружающая область может выглядеть тусклой.

2313-4. Регулировка рулевого колеса и зеркал
3
Управление
каждым
из компонентов
ALPHARD_OM_OM58145R_(RR)

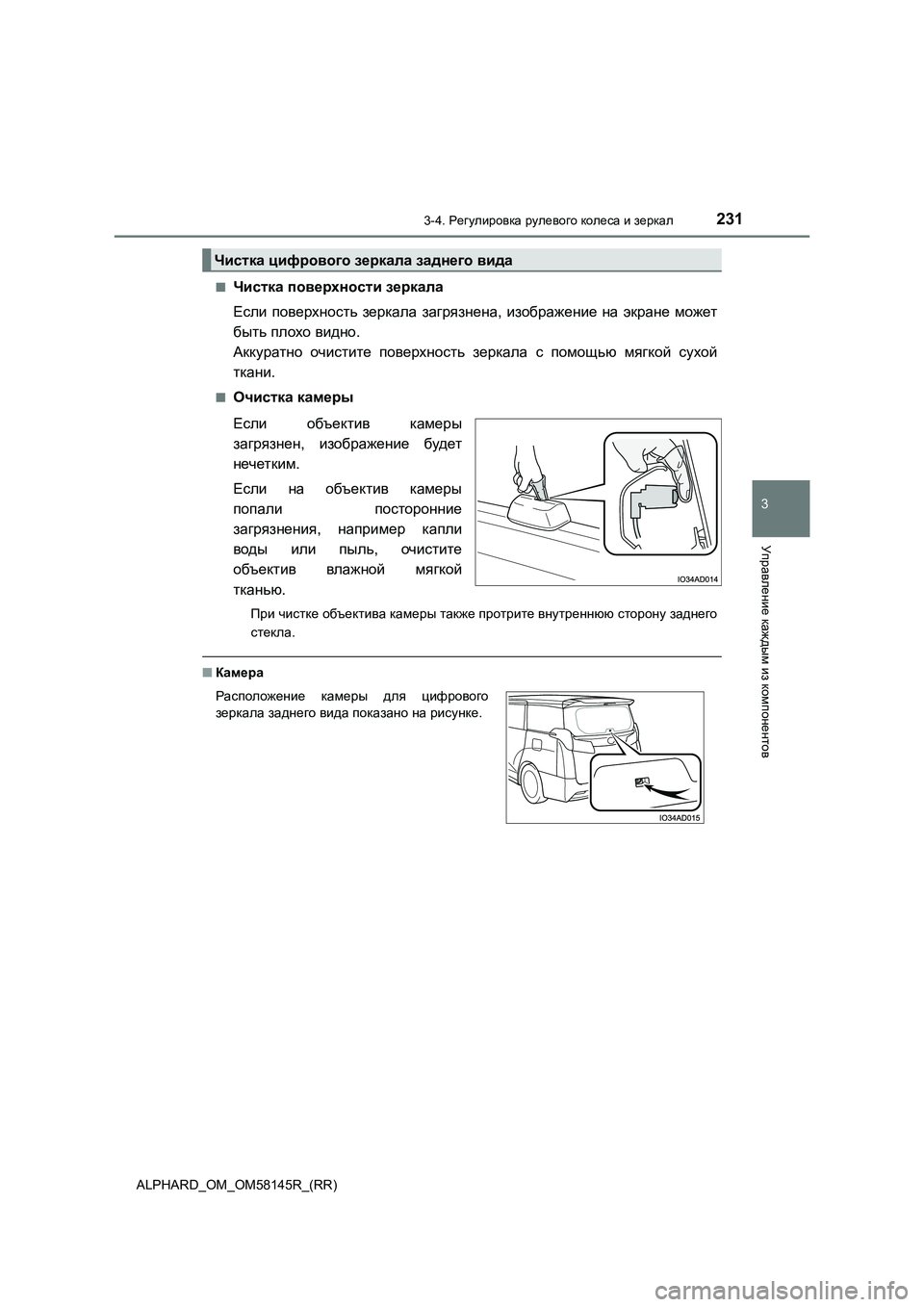

■Чистка поверхности зеркала
Если поверхность зеркала загрязнена, изображение на экране может
быть плохо видно.
Аккуратно очистите поверхность зеркала с помощью мягкой сухой
ткани .
■Очистка камеры
Если объектив камеры
загрязнен , изображение будет
нечетким .
Если на объектив камеры
попали посторонние
загрязнения , например капли
воды или пыль, очистите
объектив влажной мягкой
тканью .
При чистке объектива камеры также протрите внутреннюю сторону заднего
стекла .
■Камера
Чистка цифрового зеркала заднего вида
Расположение камеры для цифрового
зеркала заднего вида показано на рисунке.

2323-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)

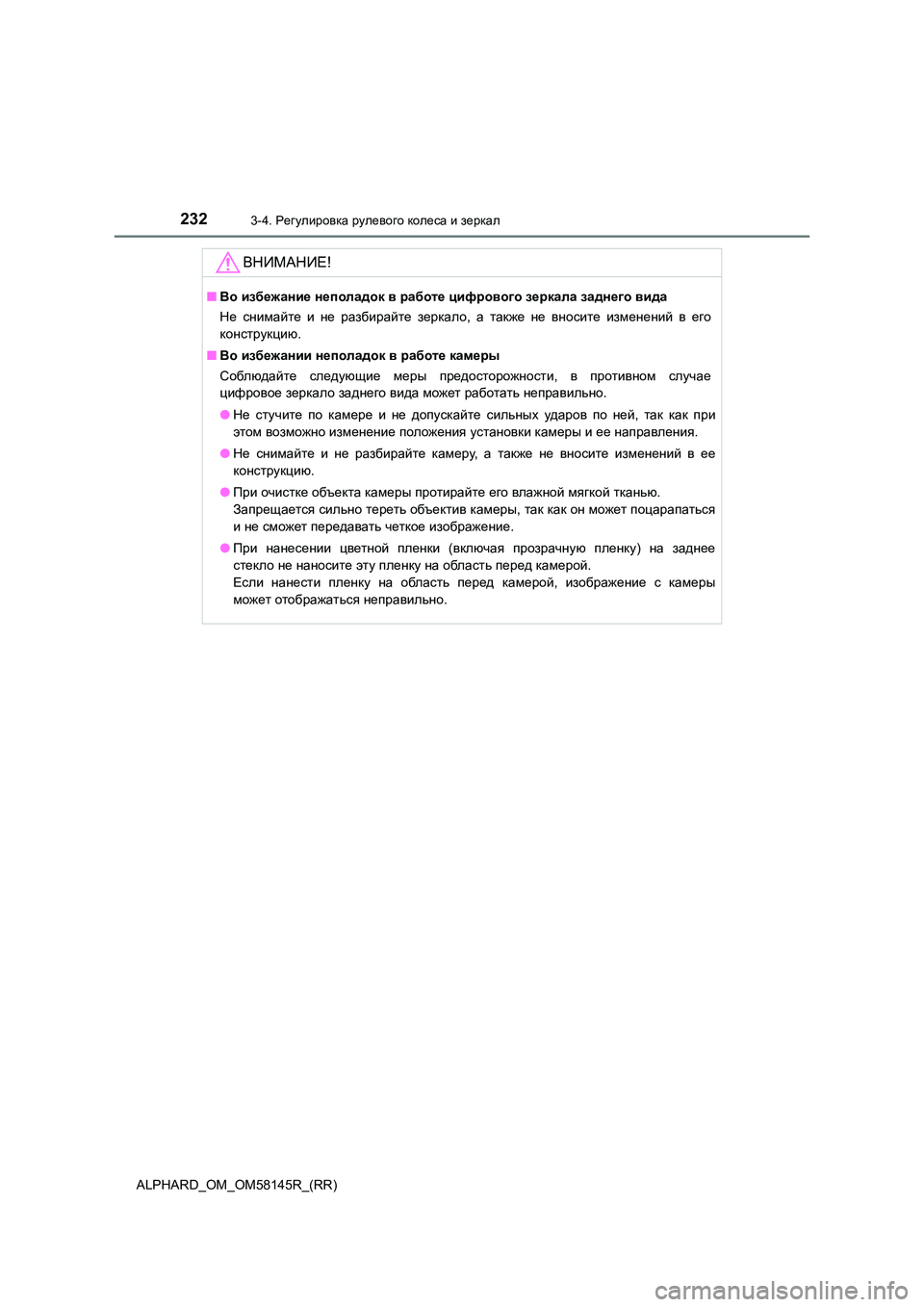

ВНИМАНИЕ!
■Во избежание неполадок в работе цифрового зеркала заднего вида
Не снимайте и не разбирайте зеркало, а также не вносите изменений в его
конструкцию .
■ Во избежании неполадок в работе камеры
Соблюдайте следующие меры предосторожности, в противном случае
цифровое зеркало заднего вида может работать неправильно.
● Не стучите по камере и не допускайте сильных ударов по ней, так как при
этом возможно изменение положения установки камеры и ее направления.
● Не снимайте и не разбирайте камеру, а также не вносите изменений в ее
конструкцию .
● При очистке объекта камеры протирайте его влажной мягкой тканью.
Запрещается сильно тереть объектив камеры, так как он может поцарапаться
и не сможет передавать четкое изображение.
● При нанесении цветной пленки (включая прозрачную пленку) на заднее
стекло не наносите эту пленку на область перед камерой.
Если нанести пленку на область перед камерой, изображение с камеры
может отображаться неправильно.
