2019 TOYOTA ALPHARD Руково

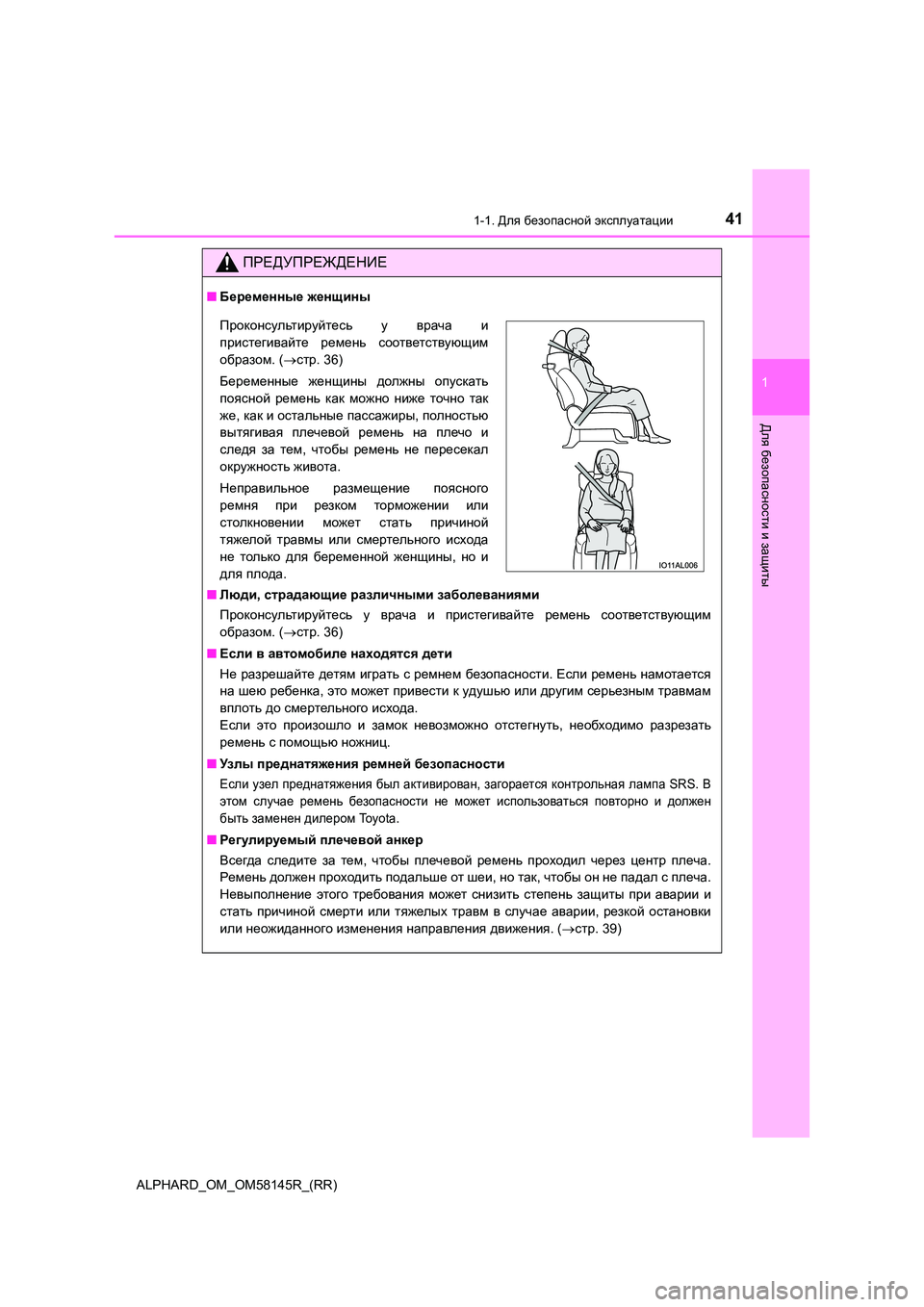

411-1. Для безопасной эксплуатации
1
ALPHARD_OM_OM58145R_(RR)
Для
безопасности
и защиты
ПРЕДУПРЕЖДЕНИЕ
■Беременные женщины
■ Люди, страдающие различными заболеваниями
Проконсультируйтесь у врача и пристегивайте ремень соответствующим
образом . (стр. 36)
■ Если в автомобиле находятся дети
Не разрешайте детям играть с ремнем безопасности. Если ремень намотается
на шею ребенка, это может привести к удушью или другим серьезным травмам
вплоть до смертельного исхода.
Если это произошло и замок невозможно отстегнуть, необходимо разрезать
ремень с помощью ножниц.
■ Узл ы преднатяжения ремней безопасности
Если узел преднатяжения был активирован, загорается контрольная лампа SRS. В
этом случае ремень безопасности не может использоваться повторно и должен
быть заменен дилером To y o t a .
■Регулируемый плечевой анкер
Всегда следите за тем, чтобы плечевой ремень проходил через центр плеча.
Ремень должен проходить подальше от шеи, но так, чтобы он не падал с плеча.
Невыполнение этого требования может снизить степень защиты при аварии и
стать причиной смерти или тяжелых травм в случае аварии, резкой остановки
или неожиданного изменения направления движения. (стр. 39)
Проконсультируйтесь у врача и
пристегивайте ремень соответствующим
образом . (стр. 36)
Беременные женщины должны опускать
поясной ремень как можно ниже точно так
же , как и остальные пассажиры, полностью
вытягивая плечевой ремень на плечо и
следя за тем, чтобы ремень не пересекал
окружность живота.
Неправильное размещение поясного
ремня при резком торможении или
столкновении может стать причиной
тяжелой травмы или смертельного исхода
не только для беременной женщины, но и
для плода.

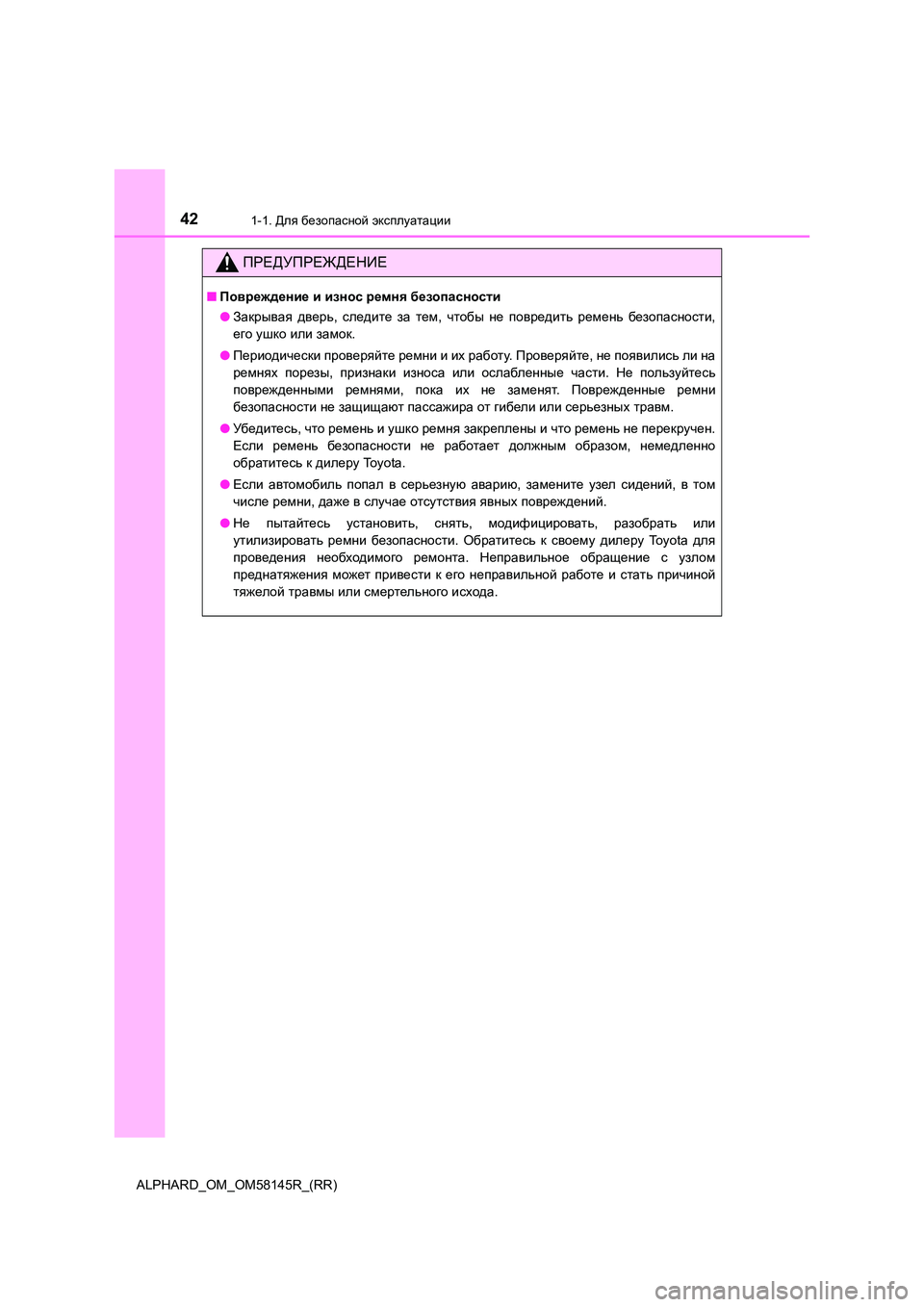

421-1. Для безопасной эксплуатации
ALPHARD_OM_OM58145R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Повреждение и износ ремня безопасности
● Закрывая дверь, следите за тем, чтобы не повредить ремень безопасности,
его ушко или замок.
● Периодически проверяйте ремни и их работу. Проверяйте, не появились ли на
ремнях порезы, признаки износа или ослабленные части. Не пользуйтесь
поврежденными ремнями, пока их не заменят. Поврежденные ремни
безопасности не защищают пассажира от гибели или серьезных травм.
● Убедитесь, что ремень и ушко ремня закреплены и что ремень не перекручен.
Если ремень безопасности не работает должным образом, немедленно
обратитесь к дилеру To y o t a .
● Если автомобиль попал в серьезную аварию, замените узел сидений, в том
числе ремни, даже в случае отсутствия явных повреждений.
● Не пытайтесь установить, снять, модифицировать, разобрать или
утилизировать ремни безопасности. Обратитесь к своему дилеру To y o t a для
проведения необходимого ремонта. Неправильное обращение с узлом
преднатяжения может привести к его неправильной работе и стать причиной
тяжелой травмы или смертельного исхода.

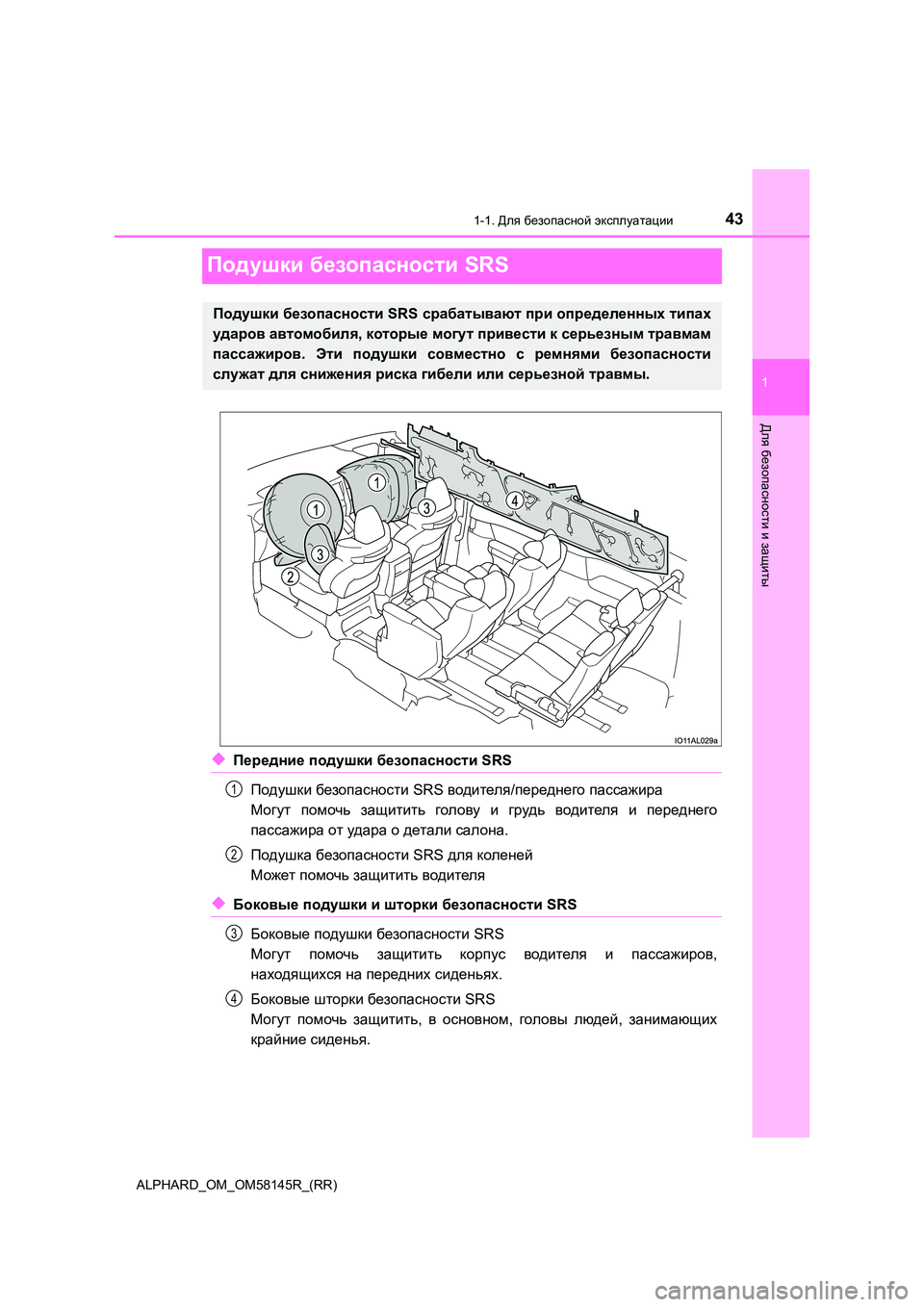

431-1. Для безопасной эксплуатации
1
Для
безопасности
и защиты
ALPHARD_OM_OM58145R_(RR)
Подушки безопасности SRS
◆Передние подушки безопасности SRS
Подушки безопасности SRS водителя/переднего пассажира
Могут помочь защитить голову и грудь водителя и переднего
пассажира от удара о детали салона.
Подушка безопасности SRS для коленей
Может помочь защитить водителя
◆Боковые подушки и шторки безопасности SRS
Боковые подушки безопасности SRS
Могут помочь защитить корпус водителя и пассажиров,
находящихся на передних сиденьях.
Боковые шторки безопасности SRS
Могут помочь защитить, в основном, головы людей, занимающих
крайние сиденья.
Подушки безопасности SRS срабатывают при определенных типах
ударов автомобиля, которые могут привести к серьезным травмам
пассажиров . Эти подушки совместно с ремнями безопасности
служат для снижения риска гибели или серьезной травмы.
1
2
3
4

441-1. Для безопасной эксплуатации
ALPHARD_OM_OM58145R_(RR)
Выше показаны основные компоненты системы подушек безопасности
SRS. Система подушек безопасности SRS управляется узлом датчиков
подушек безопасности. При срабатывании подушек безопасности
химическая реакция, проходящая в надувающих устройствах,
стремительно наполняет подушки безопасности нетоксичным газом для
сдерживания смещения вперед людей, находящихся в автомобиле.
Компоненты системы подушек безопасности SRS
Боковые шторки безопасности
Датчики бокового удара
( задние)
Датчики бокового удара (дверь
багажного отделения)
Боковые подушки безопасности
Датчик безопасности
( передний)
Подушка безопасности
переднего пассажира
Подушка безопасности
водителя
Контрольная лампа системы
SRS
Подушки безопасности на
уровне коленей водителя
Уз ел датчиков подушек
безопасности
Датчики фронтального удара
Датчики бокового удара
( передняя дверь)
Уз л ы преднатяжения ремней
безопасности
1
2
3
4
5
6
7
8
9
10
11
12
13

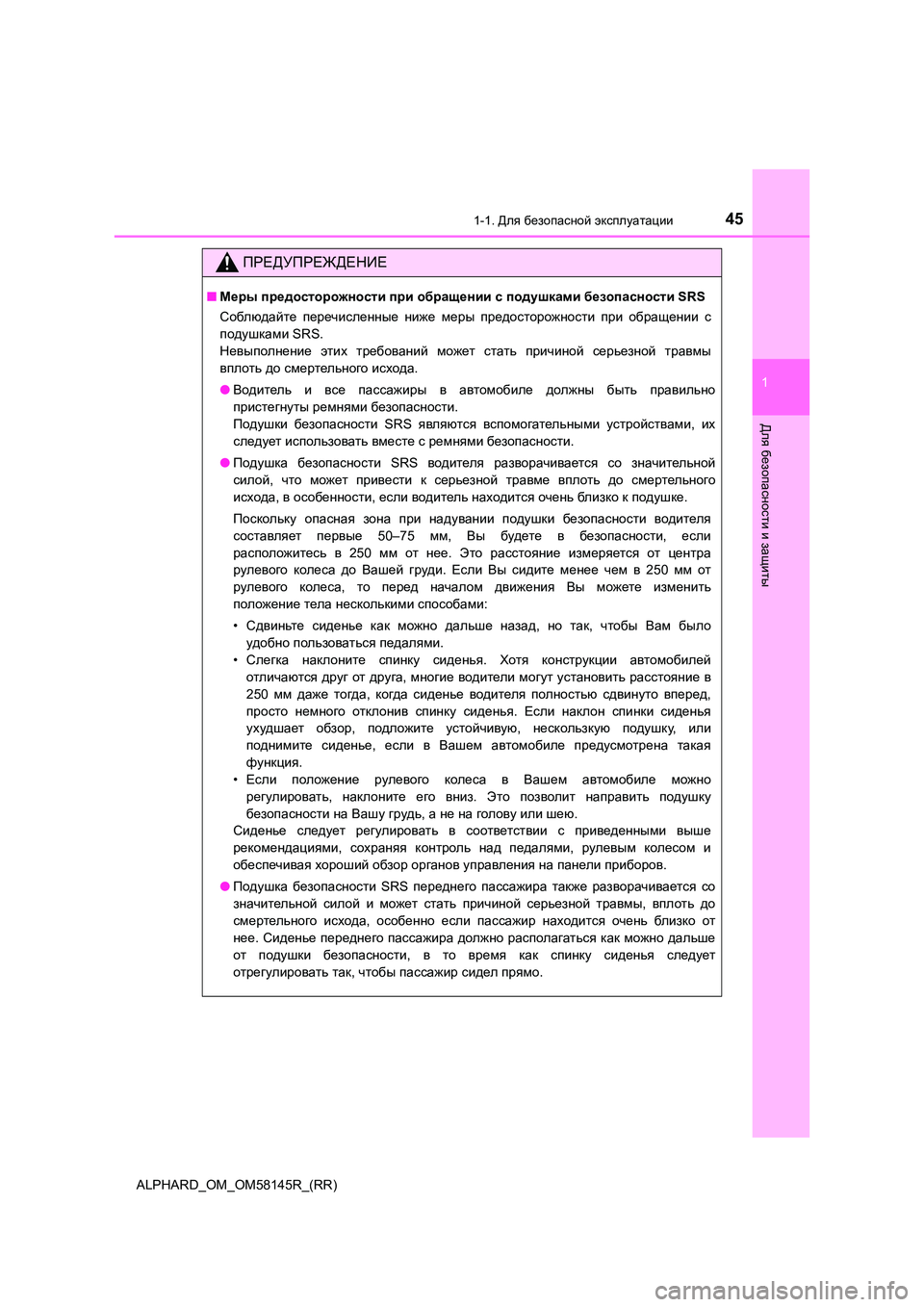

451-1. Для безопасной эксплуатации
1
ALPHARD_OM_OM58145R_(RR)
Для
безопасности
и защиты
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
Соблюдайте перечисленные ниже меры предосторожности при обращении с
подушками SRS.
Невыполнение этих требований может стать причиной серьезной травмы
вплоть до смертельного исхода.
● Водитель и все пассажиры в автомобиле должны быть правильно
пристегнуты ремнями безопасности.
Подушки безопасности SRS являются вспомогательными устройствами, их
следует использовать вместе с ремнями безопасности.
● Подушка безопасности SRS водителя разворачивается со значительной
силой , что может привести к серьезной травме вплоть до смертельного
исхода , в особенности, если водитель находится очень близк о к подушке.
Поскольку опасная зона при надувании подушки безопасности водителя
составляет первые 50–75 мм, Вы будете в безопасности, если
расположитесь в 250 мм от нее. Это расстояние измеряется от центра
рулевого колеса до Вашей груди. Если Вы сидите менее чем в 250 мм от
рулевого колеса, то перед началом движения Вы можете изменить
положение тела несколькими способами:
• Сдвиньте сиденье как можно дальше назад, но так, чтобы Вам было
удобно пользоваться педалями.
• Слегка наклоните спинку сиденья. Хотя конструкции автомобилей
отличаются друг от друга, многие водители могут установить расстояние в
250 мм даже тогда, когда сиденье водителя полностью сдвинуто вперед,
просто немного отклонив спинку сиденья. Если наклон спинки сиденья
ухудшает обзор, подложите устойчивую, нескользкую подушку, или
поднимите сиденье, если в Вашем автомобиле предусмотрена такая
функция .
• Если положение рулевого колеса в Вашем автомобиле можно
регулировать , наклоните его вниз. Это позволит направить подушку
безопасности на Вашу грудь, а не на голову или шею.
Сиденье следует регулировать в соответствии с приведенными выше
рекомендациями , сохраняя контроль над педалями, рулевым колесом и
обеспечивая хороший обзор органов управления на панели приборов.
● Подушка безопасности SRS переднего пассажира также разворачивается со
значительной силой и может стать причиной серьезной травмы, вплоть до
смертельного исхода, особенно если пассажир находится очень близк о от
нее . Сиденье переднего пассажира должно располагаться как можно дальше
от подушки безопасности, в то время как спинку сиденья следует
отрегулировать так, чтобы пассажир сидел прямо.

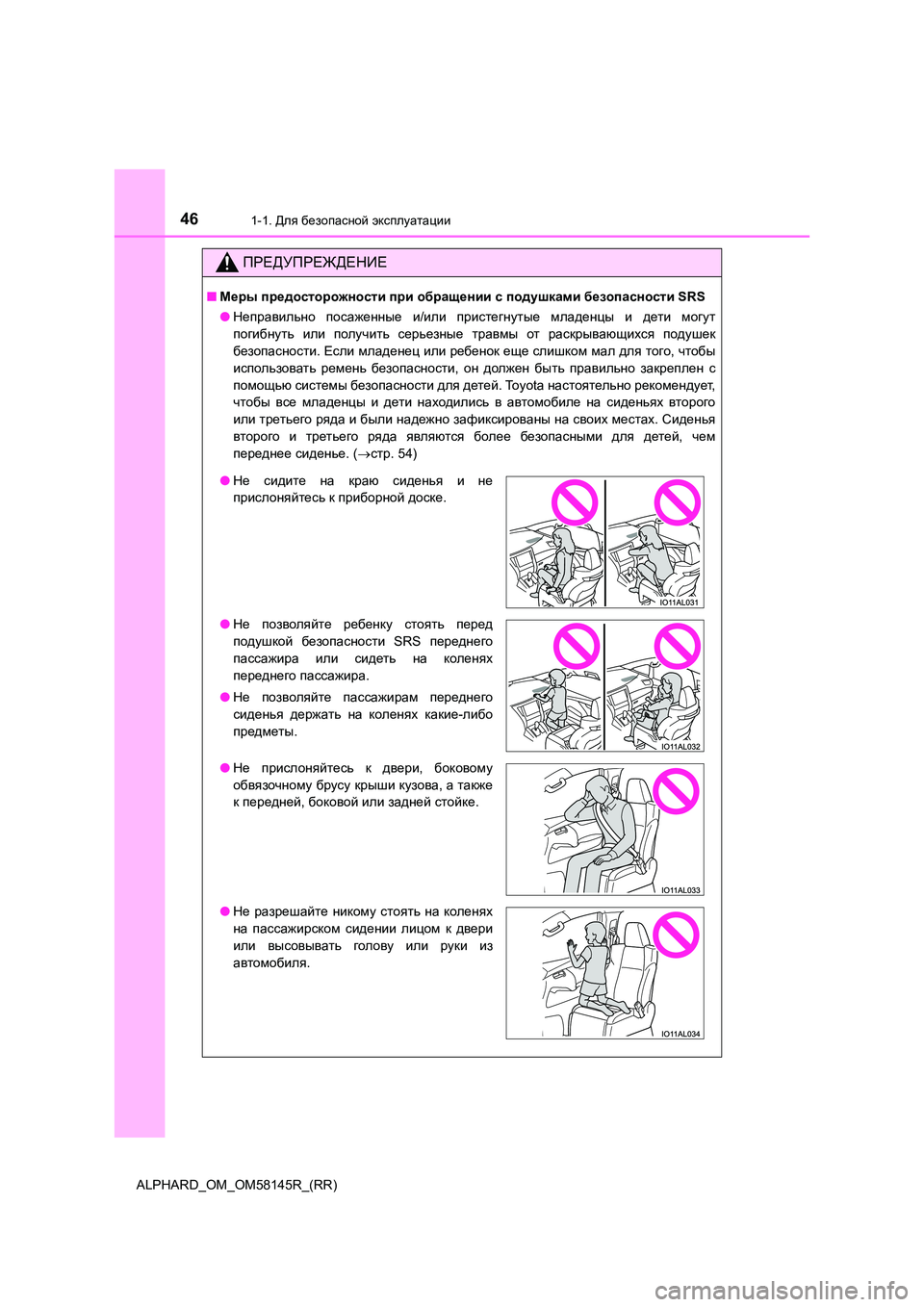

461-1. Для безопасной эксплуатации
ALPHARD_OM_OM58145R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
● Неправильно посаженные и/или пристегнутые младенцы и дети могут
погибнуть или получить серьезные травмы от раскрывающихся подушек
безопасности . Если младенец или ребенок еще слишком мал для того, чтобы
использовать ремень безопасности, он должен быть правильно закреплен с
помощью системы безопасности для детей. Toyota настоятельно рекомендует,
чтобы все младенцы и дети находились в автомобиле на сиденьях второго
или третьего ряда и были надежно зафиксированы на своих местах. Сиденья
второго и третьего ряда являются более безопасными для детей, чем
переднее сиденье. (стр. 54)
●Не сидите на краю сиденья и не
прислоняйтесь к приборной доске.
● Не позволяйте ребенку стоять перед
подушкой безопасности SRS переднего
пассажира или сидеть на коленях
переднего пассажира.
● Не позволяйте пассажирам переднего
сиденья держать на коленях какие-либо
предметы .
● Не прислоняйтесь к двери, боковому
обвязочному брусу крыши кузова, а также
к передней, боковой или задней стойке.
● Не разрешайте никому стоять на коленях
на пассажирском сидении лицом к двери
или высовывать голову или руки из
автомобиля .

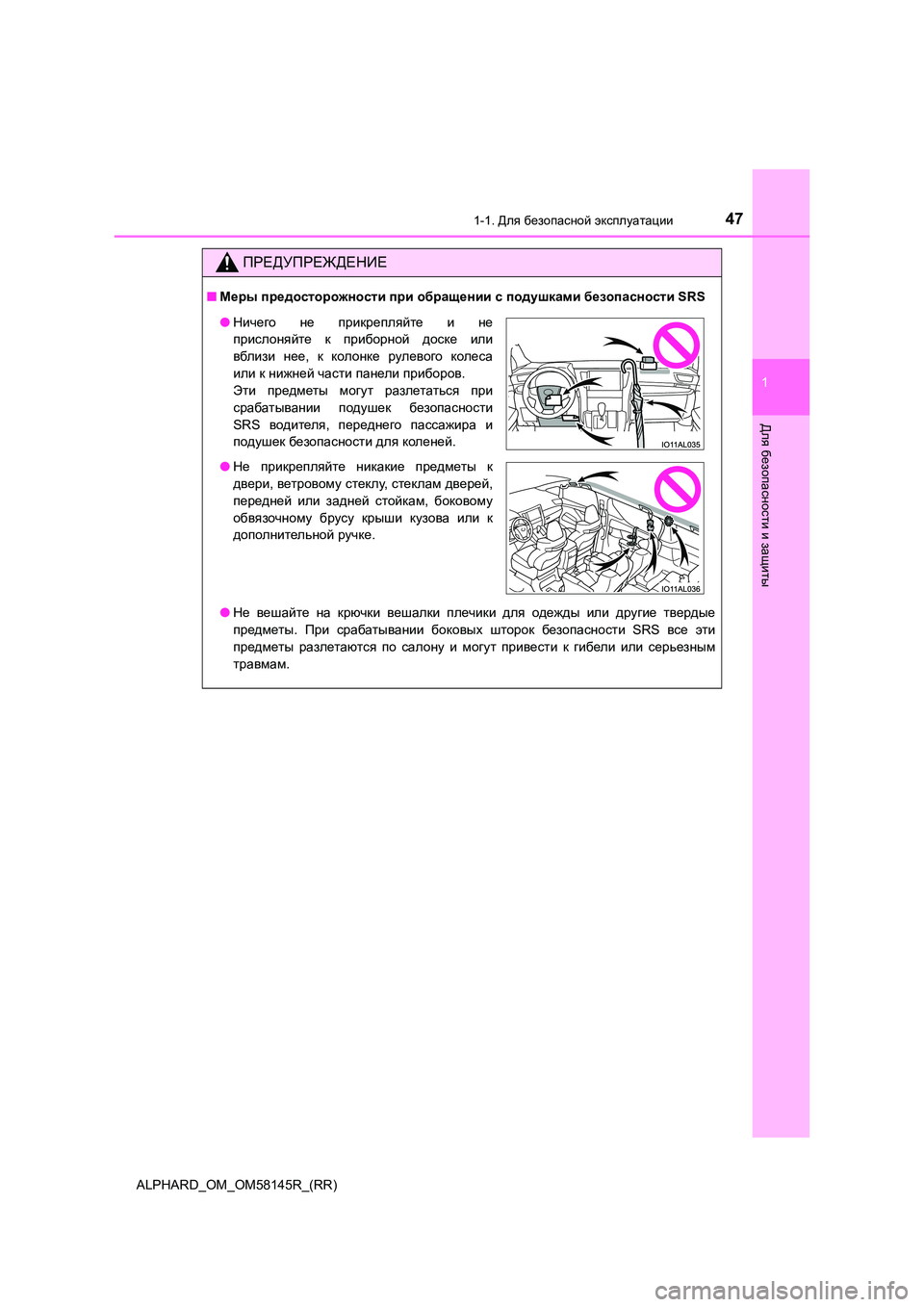

471-1. Для безопасной эксплуатации
1
ALPHARD_OM_OM58145R_(RR)
Для
безопасности
и защиты
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
● Не вешайте на крючки вешалки плечики для одежды или другие твердые
предметы . При срабатывании боковых шторок безопасности SRS все эти
предметы разлетаются по салону и могут привести к гибели или серьезным
травмам .
●Ничего не прикрепляйте и не
прислоняйте к приборной доске или
вблизи нее, к колонке рулевого колеса
или к нижней части панели приборов.
Эти предметы могут разлетаться при
срабатывании подушек безопасности
SRS водителя, переднего пассажира и
подушек безопасности для коленей.
● Не прикрепляйте никакие предметы к
двери , ветровому стеклу, стеклам дверей,
передней или задней стойкам, боковому
обвязочному брусу крыши кузова или к
дополнительной ручке.

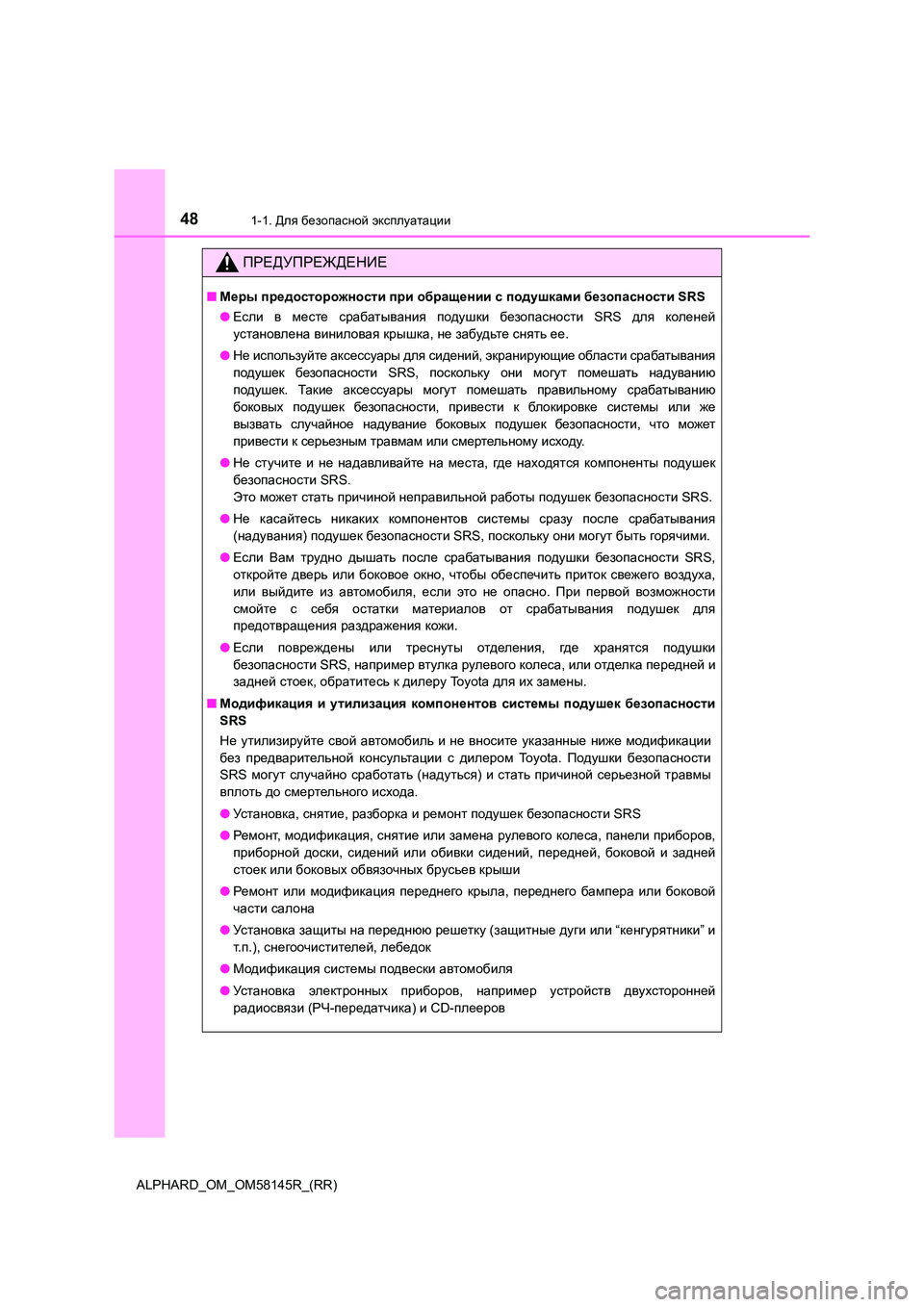

481-1. Для безопасной эксплуатации
ALPHARD_OM_OM58145R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
● Если в месте срабатывания подушки безопасности SRS для коленей
установлена виниловая крышка, не забудьте снять ее.
● Не используйте аксессуары для сидений, экранирующие области срабатывания
подушек безопасности SRS, поскольку они могут помешать надуванию
подушек . Та ки е аксессуары могут помешать правильному срабатыванию
боковых подушек безопасности, привести к блокировке системы или же
вызвать случайное надувание боковых подушек безопасности, что может
привести к серьезным травмам или смертельному исходу.
● Не стучите и не надавливайте на места, где находятся компоненты подушек
безопасности SRS.
Это может стать причиной неправильной работы подушек безопасности SRS.
● Не касайтесь никаких компонентов системы сразу после срабатывания
( надувания) подушек безопасности SRS, поскольку они могут быть горячими.
● Если Вам трудно дышать после срабатывания подушки безопасности SRS,
откройте дверь или боковое окно, чтобы обеспечить приток свежего воздуха,
или выйдите из автомобиля, если это не опасно. При первой возможности
смойте с себя остатки материалов от срабатывания подушек для
предотвращения раздражения кожи.
● Если повреждены или треснуты отделения, гд е хранятся подушки
безопасности SRS, например втулка рулевого колеса, или отделка передней и
задней стоек, обратитесь к дилеру To y o t a для их замены.
■ Модификация и утилизация компонентов системы подушек безопасности
SRS
Не утилизируйте свой автомобиль и не вносите указанные ниже модификации
без предварительной консультации с дилером Toyota. Подушки безопасности
SRS могут случайно сработать (надуться) и стать причиной серьезной травмы
вплоть до смертельного исхода.
● Ус т а н о в к а, снятие, разборка и ремонт подушек безопасности SRS
● Рем он т, модификация, снятие или замена рулевого колеса, панели приборов,
приборной доски, сидений или обивки сидений, передней, боковой и задней
стоек или боковых обвязочных брусьев крыши
● Рем он т или модификация переднего крыла, переднего бампера или боковой
части салона
● Ус т а н о в к а защиты на переднюю решетку (защитные дуги или “кенгурятники” и
т .п.), снегоочистителей, лебедок
● Модификация системы подвески автомобиля
● Ус т а н о в к а электронных приборов, например устройств двухсторонней
радиосвязи (РЧ-передатчика) и CD-плееров
