2019 TOYOTA ALPHARD Руково

972. Комбинация приборов
2
Комбинация
приборов
ALPHARD_OM_OM58145R_(RR)
*1:Эти индикаторы загораются при переключении переключателя двигателя в
режим IGNITION ON и указывают на выполнение самопроверки системы. После
запуска двигателя или по прошествии нескольких секунд они гаснут. Если
индикатор не включается или не выключается, соответствующая система может
быть неисправной. Произведите осмотр автомобиля у дилера Toyota.
*2:Индикатор мигает, указывая на работу системы.
*3:Индикатор включается при отключении системы.
*4:Этот индикатор загорается на многофункциональном дисплее.
*5:Если наружная температура не превышает 3°С, индикатор мигает
приблизительно 10 секунд, затем горит ровным светом.
*6:Для проверки работоспособности индикаторы BSM в наружных зеркалах
заднего вида загораются в следующих ситуациях:
• Если переключатель двигателя находится в режиме IGNITION ON, функция
BSM включается на экране на многофункциональном дисплее.
• Если функция BSM включена на экране на многофункциональном
дисплее , переключатель двигателя переводится в режим IGNITION ON.
Если система работает правильно, индикаторы наличия автомобиля в слепой
зоне (BSM), расположенные на наружных зеркалах заднего вида, погаснут
через несколько секунд.
Если индикаторы BSM в наружных зеркалах заднего вида не загораются или
не гаснут, в системе возможна неисправность.
В этом случае обратитесь к дилеру To y o t a для проверки автомобиля.
*7:Этот индикатор загорается на наружных зеркалах заднего вида.
*4Индикатор “ECO MODE”
( стр. 268, 274)
*4
(при наличии)
Индикатор “BSM”
( стр. 324)
*4, 5Индикатор низкой
температуры наружного
воздуха (стр. 99)
*4
(при наличии)
Индикатор “RCTA”
( стр. 324)
*4
(при наличии)
Индикатор
круиз -контроля
( стр. 319)
*6, 7
(при наличии)
Индикаторы BSM в
наружных зеркалах
заднего вида (стр. 324)
*4
(при наличии)
Индикатор
круиз -контроля “SET”
( стр. 319)

982. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Если не загорается контрольная лампа одной из систем обеспечения
безопасности движения
Если при запуске двигателя не загорается контрольная лампа какой-либо из
систем обеспечения безопасности движения (например, ABS или SRS), это
может означать, что соответствующая система находится в неработоспособном
состоянии . Следовательно, она не сможет защитить Вас при столкновении, что
может привести к смертельному исходу или тяжелым травмам.
Незамедлительно произведите осмотр автомобиля у дилера To y o t a .

99
2
2. Комбинация приборов
Комбинация
приборов
ALPHARD_OM_OM58145R_(RR)

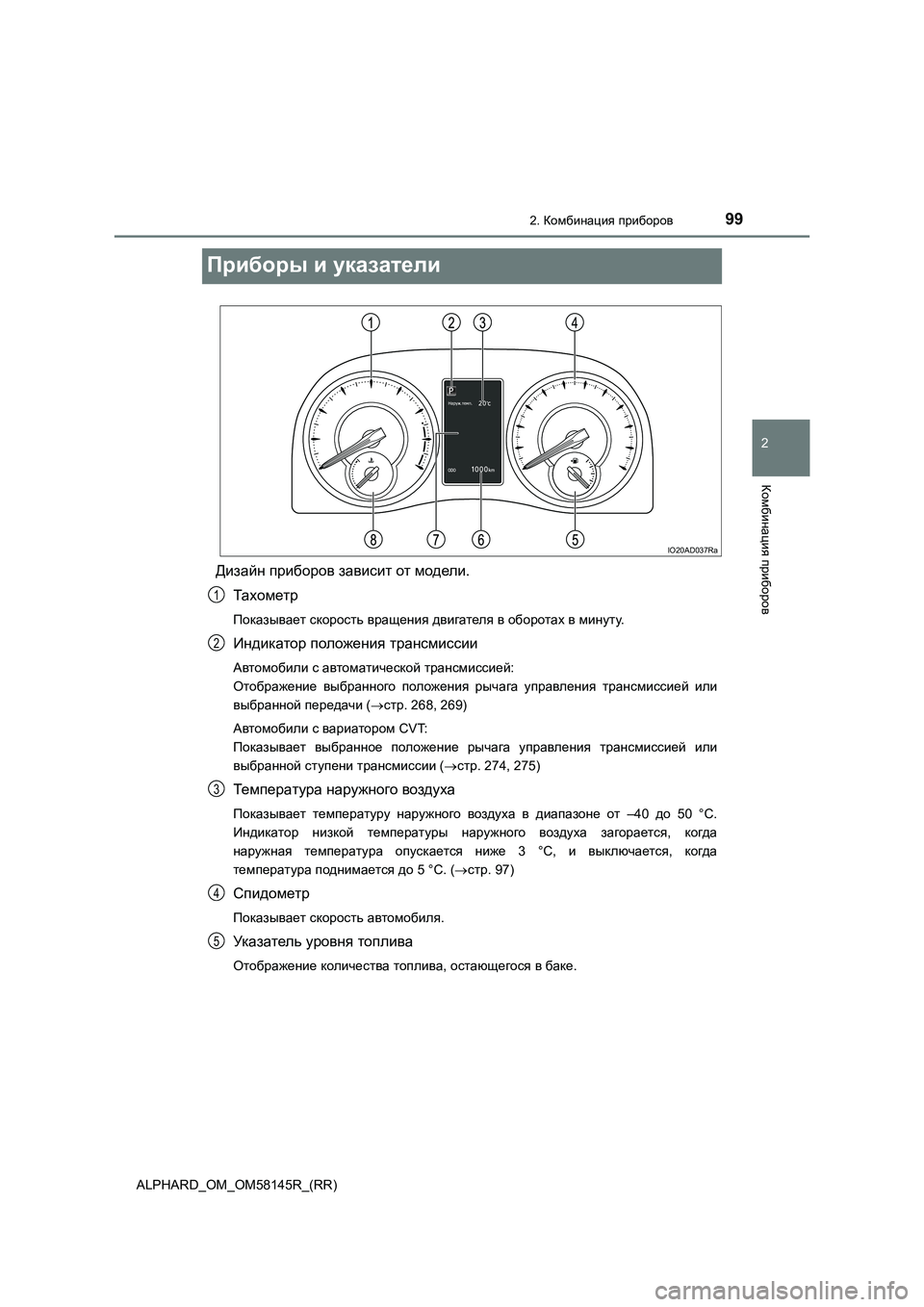

Приборы и указатели
Дизайн приборов зависит от модели.
Тахометр
Показывает скорость вращения двигателя в оборотах в минуту.
Индикатор положения трансмиссии
Автомобили с автоматической трансмиссией:
Отображение выбранного положения рычага управления трансмиссией или
выбранной передачи (стр. 268, 269)
Автомобили с вариатором CVT:
Показывает выбранное положение рычага управления трансмиссией или
выбранной ступени трансмиссии (стр. 274, 275)
Температура наружного воздуха
Показывает температуру наружного воздуха в диапазоне от –40 до 50 °C.
Индикатор низкой температуры наружного воздуха загорается, когда
наружная температура опускается ниже 3 °C, и выключается, когда
температура поднимается до 5 °C. (стр. 97)
Спидометр
Показывает скорость автомобиля.
Ук аз атель уровня топлива
Отображение количества топлива, остающегося в баке.
IO20AD037Ra
1
2
3
4
5

1002. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
Отображение показаний одометра, маршрутного счетчика и системы
Stop & Start
Одометр:
показывает общий пробег автомобиля.
Маршрутный счетчик:
показывает пробег автомобиля с момента последнего обнуления счетчика.
Счетчики “A” и “B” можно использовать для записи и отображения различных
расстояний независимо друг от друга.
Система Stop & Start:
показывает время, прошедшее с момента остановки двигателя до его
повторного запуска системой Stop & Start.
Многофункциональный дисплей
Предоставление водителю различной информации, связанной с вождением
автомобиля (стр. 103).
Отображение предупреждений в случае неисправности (стр. 512).
Ук аз атель температуры охлаждающей жидкости
Показывает температуру охлаждающей жидкости двигателя.
Служит для переключения между
показаниями одометра и
маршрутного счетчика. Если при
отображении маршрутного
счетчика нажать эту кнопку и
удерживать ее нажатой, показания
счетчика обнуляются.
Яркость подсветки комбинации приборов можно регулировать.
Те м н е е
Ярче
При нажатии кнопок на
многофункциональном дисплее
открывается всплывающее окно.
(стр. 104)
Изменение индикации (одометр/маршрутный счетчик)
6
7
8
Управление подсветкой комбинации приборов
1
2

1012. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
■Подсветка приборов и дисплея включается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Цвет фона индикатора положения трансмиссии
Цвет фона изменяется на синий, если выбран экологичный режим движения
(стр. 268, 274)
■Изменение яркости подсветки комбинации приборов
Уровень яркости подсветки комбинации приборов изменяется при включении или
выключении задних габаритных огней. Однако при ярком наружном освещении
(
днем и т. п.) при включении задних габаритных огней яркость подсветки
комбинации приборов не изменяется.
■Регулировка яркости подсветки комбинации приборов
Можно раздельно регулировать яркость подсветки комбинации приборов при
включенных и при выключенных задних габаритных фонарях.
■Отображение температуры наружного воздуха
●В следующих ситуациях может отображаться неверное значение температуры
наружного воздуха или изменение показаний
может происходить дольше, чем
обычно.
•При остановке или движении на низкой скорости (менее 20 км/ч)
•При резком изменении наружной температуры (при въезде в гараж, туннель
и т. п. или выезде из них)
●Значок “-” или “E” означает возможное наличие неисправности в системе.
Доставьте автомобиль к дилеру To y o t a .
■Жидкокристаллический дисплей
На дисплее могут быть
видны небольшие темные или светлые точки. Это
явление характерно для жидкокристаллических дисплеев и не препятствует
работе с дисплеем.

1022. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)

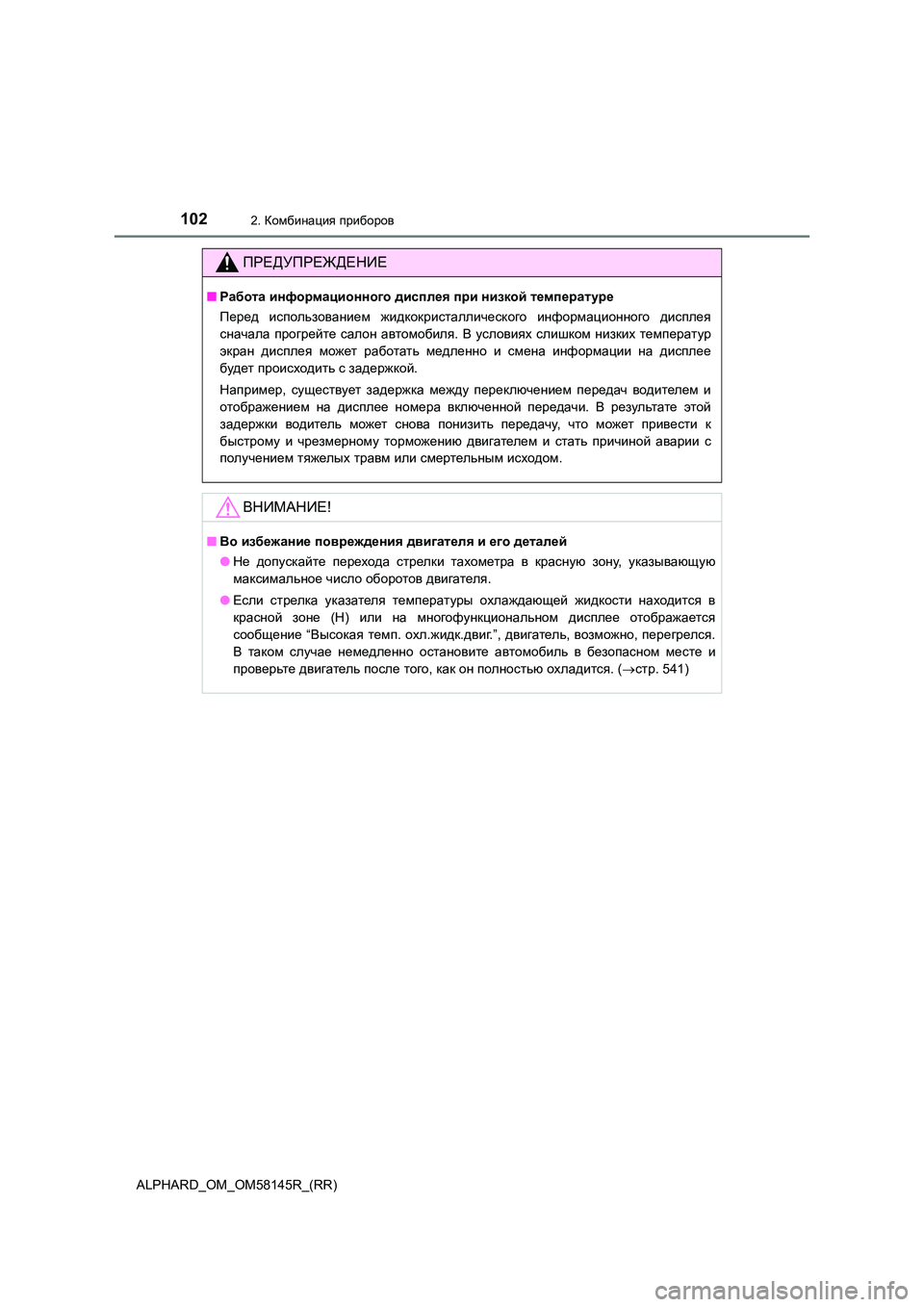

ПРЕДУПРЕЖДЕНИЕ
■Работа информационного дисплея при низкой температуре
Перед использованием жидкокристаллического информационного дисплея
сначала прогрейте салон автомобиля. В условиях слишком низких температур
экран дисплея может работать медленно и смена информации на дисплее
будет происходить с задержкой.
Например , существует задержка между переключением передач водителем и
отображением на дисплее номера включенной передачи. В результате этой
задержки водитель может снова понизить передачу, что может привести к
быстрому и чрезмерному торможению двигателем и стать причиной аварии с
получением тяжелых травм или смертельным исходом.
ВНИМАНИЕ!
■Во избежание повреждения двигателя и его деталей
● Не допускайте перехода стрелки тахометра в красную зону, указывающую
максимальное число оборотов двигателя.
● Если стрелка указателя температуры охлаждающей жидкости находится в
красной зоне (H) или на многофункциональном дисплее отображается
сообщение “Высокая темп. охл.жидк.двиг.”, двигатель, возможно, перегрелся.
В таком случае немедленно остановите автомобиль в безопасном месте и
проверьте двигатель после того, как он полностью охладится. (стр. 541)

103
2
2. Комбинация приборов
Комбинация
приборов
ALPHARD_OM_OM58145R_(RR)
Многофункциональный дисплей
◆Отображаемая информация
На многофункциональном дисплее отображается следующая
информация .
Индикатор положения
трансмиссии (стр. 99)
Область отображения
температуры наружного
воздуха или значков меню
Обычно отображается
температура наружного воздуха.
( стр. 99)
Значки меню отображаются в
течение нескольких секунд при
использовании переключателей
управления приборами
( стр. 105).* (стр. 106)
Область отображения информации
Отображается информация о движении (стр. 108) и различные
сообщения .
Отображение показаний одометра, маршрутного счетчика и
системы Stop & Start (стр. 100)
Те к у щ и й режим переключателя двигателя отображается, когда режим
изменяется на ACCESSORY или IGNITION ON с помощью переключателя
двигателя . (стр. 262)
Область отображения индикаторов
Соответствующие индикаторы включаются или выключаются в соответствии
с состоянием “Вкл.”, “Выкл.” и т. п. каждой из функций. (стр. 94)
*:Значки меню не отображаются при нажатии .
Многофункциональный дисплей служит для отображения
информации о топливной экономичности, а также информации
разных типов, связанной с поездкой.
Кроме того, настройки фонарей освещения задней части салона и
других систем можно изменять с помощью переключателей
управления приборами.
1
2
3
4
5

1042. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
■Многофункциональный дисплей отображается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Всплывающий экран
Всплывающий экран отображается на многофункциональном дисплее в
соответствии с условиями работы следующих функций:
●Индикация навигационных указаний системы навигации (при наличии)
●Отображение входящего звонка системы громкой связи телефона (при
наличии)
●Время работы системы Stop & Start
●Состояние работы системы Stop & Start
●Дисплей регулировки яркости
подсветки комбинации приборов
Эту функцию можно включать и выключать с помощью настройки “Всплывающее
окно” на экране . (стр. 113)
■Жидкокристаллический дисплей
стр. 101
