2019 TOYOTA ALPHARD ignition

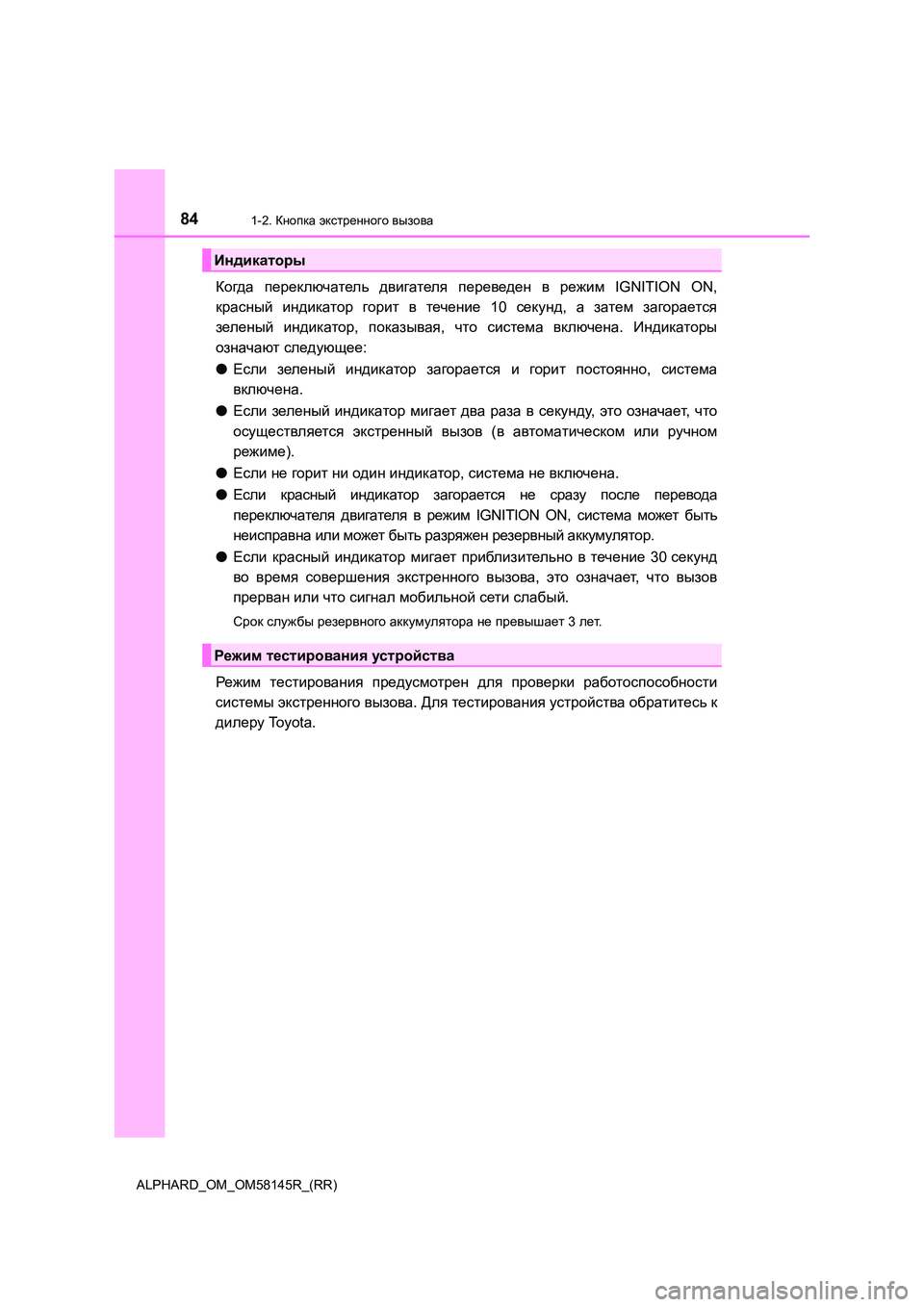

841-2. Кнопка экстренного вызова
ALPHARD_OM_OM58145R_(RR)
Когда переключатель двигателя переведен в режим IGNITION ON,
красный индикатор горит в течение 10 секунд, а затем загорается
зеленый индикатор, показывая, что система включена. Индикаторы
означают следующее:
● Если зеленый индикатор загорается и горит постоянно, система
включена .
● Если зеленый индикатор мигает два раза в секунду, это означает, что
осуществляется экстренный вызов (в автоматическом или ручном
режиме ).
●Если не горит ни один индикатор, система не включена.
●Если красный индикатор загорается не сразу после перевода
переключателя двигателя в режим IGNITION ON, система может быть
неисправна или может быть разряжен резервный аккумулятор.
●Если красный индикатор мигает приблизительно в течение 30секунд
во время совершения экстренного вызова, это означает, что вызов
прерван или что сигнал мобильной сети слабый.
Срок службы резервного аккумулятора не превышает 3 лет.
Режим тестирования предусмотрен для проверки работоспособности
системы экстренного вызова. Для тестирования устройства обратитесь к
дилеру Toyota.
Индикаторы
Режим тестирования устройства

87
1
1-3. Охранная система
ALPHARD_OM_OM58145R_(RR)
Для
безопасности
и защиты

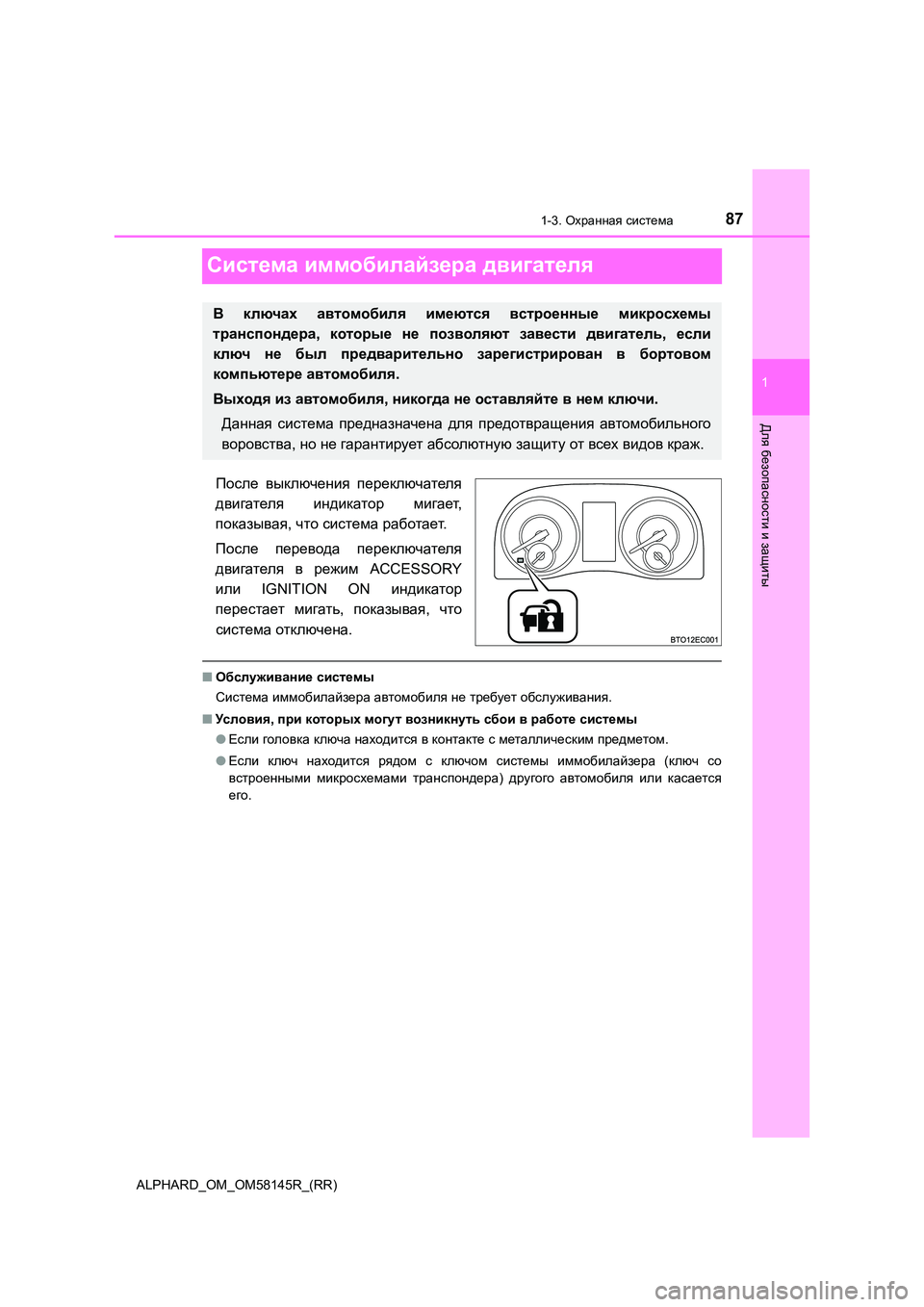

Система иммобилайзера двигателя
После выключения переключателя
двигателя индикатор мигает,
показывая , что система работает.
После перевода переключателя
двигателя в режим ACCESSORY
или IGNITION ON индикатор
перестает мигать, показывая, что
система отключена.
■Обслуживание системы
Система иммобилайзера автомобиля не требует обслуживания.
■ Условия, при которых могут возникнуть сбои в работе системы
● Если головка ключа находится в контакте с металлическим предметом.
● Если ключ находится рядом с ключом системы иммобилайзера (ключ со
встроенными микросхемами транспондера) другого автомобиля или касается
его .
В ключах автомобиля имеются встроенные микросхемы
транспондера , которые не позволяют завести двигатель, если
ключ не был предварительно зарегистрирован в бортовом
компьютере автомобиля.
Выходя из автомобиля, никогда не оставляйте в нем ключи.
Данная система предназначена для предотвращения автомобильного
воровства , но не гарантирует абсолютную защиту от всех видов краж.

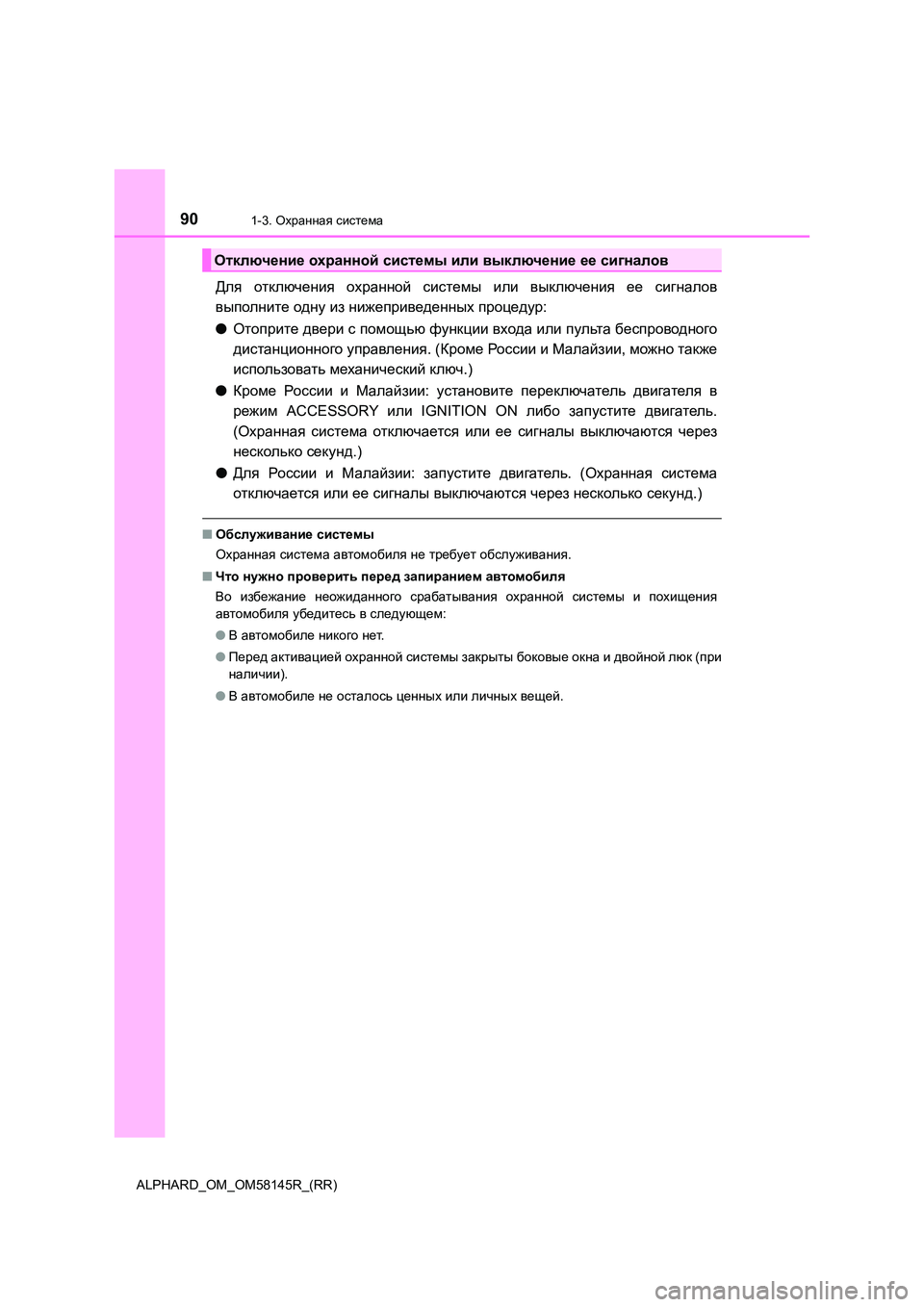

901-3. Охранная система
ALPHARD_OM_OM58145R_(RR)
Для отключения охранной системы или выключения ее сигналов
выполните одну из нижеприведенных процедур:
● Отоприте двери с помощью функции входа или пульта беспроводного
дистанционного управления. (Кроме России и Малайзии, можно также
использовать механический ключ.)
● Кроме России и Малайзии: установите переключатель двигателя в
режим ACCESSORY или IGNITION ON либо запустите двигатель.
( Охранная система отключается или ее сигналы выключаются через
несколько секунд.)
● Для Росс ии и Малайзии: запустите двигатель. (Охранная система
отключается или ее сигналы выключаются через несколько секунд.)
■Обслуживание системы
Охранная система автомобиля не требует обслуживания.
■ Что нужно проверить перед запиранием автомобиля
Во избежание неожиданного срабатывания охранной системы и похищения
автомобиля убедитесь в следующем:
● В автомобиле никого нет.
● Перед активацией охранной системы закрыты боковые окна и двойной люк (при
наличии ).
● В автомобиле не осталось ценных или личных вещей.
Отключение охранной системы или выключение ее сигналов

962. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
*1:Эти лампы загораются при переключении переключателя двигателя в режим
IGNITION ON и указывают на выполнение самопроверки системы. После
запуска двигателя или по прошествии нескольких секунд они гаснут. Если
лампа не включается или не выключается, соответствующая система может
быть неисправной. Произведите осмотр автомобиля у дилера To y o t a .
*2:Лампа мигает, указывая на неисправность.
*3:Эта лампа загорается на многофункциональном дисплее.
Индикаторы информируют водителя о рабочем состоянии различных
систем автомобиля.
Индикаторы
Индикатор указателей
поворота (стр. 279)
*1, 2Индикатор
пробуксовывания
( стр. 348)
Индикатор задних
фонарей (стр. 288)
*1, 3Индикатор VSC OFF
( стр. 349)
Индикатор дальнего
света фар (стр. 289)
*1Индикатор экологичного
движения (стр. 110)
Индикатор
противотуманных фар
( стр. 293)
Индикатор охранной
системы (стр. 87, 89)
(при наличии)
Индикатор задних
противотуманных
фонарей (стр. 294)
*1Индикатор системы
Stop & Start ( стр. 305)
Индикатор стояночного
тормоза (стр. 281)
*1, 3Индикатор отключения
системы Stop & Start
( стр. 307)
*1Индикатор ожидания
системы удержания
тормоза (стр. 285)
Индикатор системы
помощи при парковке
To y o t a ( стр. 338)
*1Индикатор работы
системы удержания
тормоза (стр. 285)
*4Индикатор
интеллектуальной
системы входа и запуска
( стр. 261)

972. Комбинация приборов
2
Комбинация
приборов
ALPHARD_OM_OM58145R_(RR)
*1:Эти индикаторы загораются при переключении переключателя двигателя в
режим IGNITION ON и указывают на выполнение самопроверки системы. После
запуска двигателя или по прошествии нескольких секунд они гаснут. Если
индикатор не включается или не выключается, соответствующая система может
быть неисправной. Произведите осмотр автомобиля у дилера Toyota.
*2:Индикатор мигает, указывая на работу системы.
*3:Индикатор включается при отключении системы.
*4:Этот индикатор загорается на многофункциональном дисплее.
*5:Если наружная температура не превышает 3°С, индикатор мигает
приблизительно 10 секунд, затем горит ровным светом.
*6:Для проверки работоспособности индикаторы BSM в наружных зеркалах
заднего вида загораются в следующих ситуациях:
• Если переключатель двигателя находится в режиме IGNITION ON, функция
BSM включается на экране на многофункциональном дисплее.
• Если функция BSM включена на экране на многофункциональном
дисплее , переключатель двигателя переводится в режим IGNITION ON.
Если система работает правильно, индикаторы наличия автомобиля в слепой
зоне (BSM), расположенные на наружных зеркалах заднего вида, погаснут
через несколько секунд.
Если индикаторы BSM в наружных зеркалах заднего вида не загораются или
не гаснут, в системе возможна неисправность.
В этом случае обратитесь к дилеру To y o t a для проверки автомобиля.
*7:Этот индикатор загорается на наружных зеркалах заднего вида.
*4Индикатор “ECO MODE”
( стр. 268, 274)
*4
(при наличии)
Индикатор “BSM”
( стр. 324)
*4, 5Индикатор низкой
температуры наружного
воздуха (стр. 99)
*4
(при наличии)
Индикатор “RCTA”
( стр. 324)
*4
(при наличии)
Индикатор
круиз -контроля
( стр. 319)
*6, 7
(при наличии)
Индикаторы BSM в
наружных зеркалах
заднего вида (стр. 324)
*4
(при наличии)
Индикатор
круиз -контроля “SET”
( стр. 319)

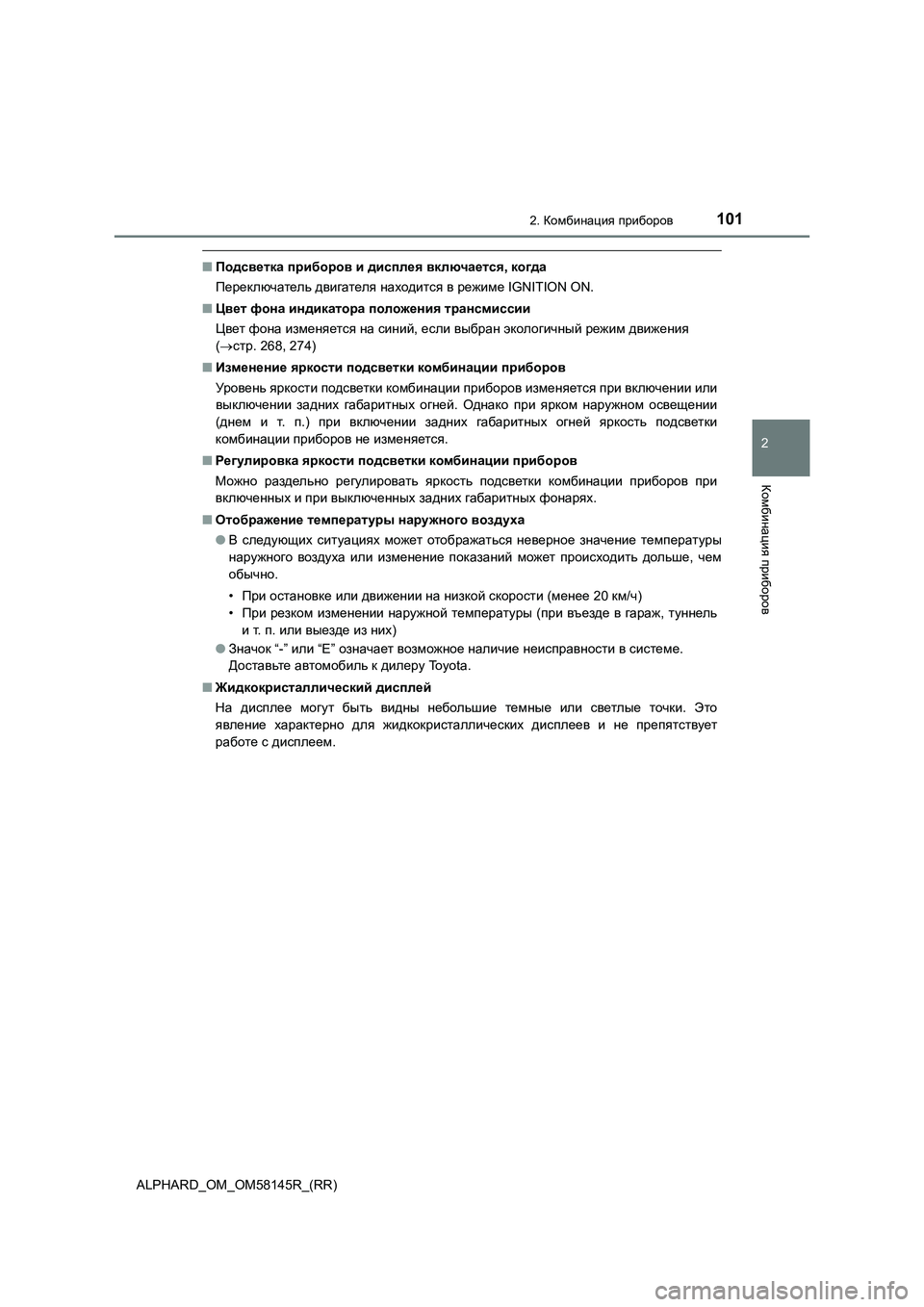

1012. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
■Подсветка приборов и дисплея включается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Цвет фона индикатора положения трансмиссии
Цвет фона изменяется на синий, если выбран экологичный режим движения
(стр. 268, 274)
■Изменение яркости подсветки комбинации приборов
Уровень яркости подсветки комбинации приборов изменяется при включении или
выключении задних габаритных огней. Однако при ярком наружном освещении
(
днем и т. п.) при включении задних габаритных огней яркость подсветки
комбинации приборов не изменяется.
■Регулировка яркости подсветки комбинации приборов
Можно раздельно регулировать яркость подсветки комбинации приборов при
включенных и при выключенных задних габаритных фонарях.
■Отображение температуры наружного воздуха
●В следующих ситуациях может отображаться неверное значение температуры
наружного воздуха или изменение показаний
может происходить дольше, чем
обычно.
•При остановке или движении на низкой скорости (менее 20 км/ч)
•При резком изменении наружной температуры (при въезде в гараж, туннель
и т. п. или выезде из них)
●Значок “-” или “E” означает возможное наличие неисправности в системе.
Доставьте автомобиль к дилеру To y o t a .
■Жидкокристаллический дисплей
На дисплее могут быть
видны небольшие темные или светлые точки. Это
явление характерно для жидкокристаллических дисплеев и не препятствует
работе с дисплеем.

103
2
2. Комбинация приборов
Комбинация
приборов
ALPHARD_OM_OM58145R_(RR)
Многофункциональный дисплей
◆Отображаемая информация
На многофункциональном дисплее отображается следующая
информация .
Индикатор положения
трансмиссии (стр. 99)
Область отображения
температуры наружного
воздуха или значков меню
Обычно отображается
температура наружного воздуха.
( стр. 99)
Значки меню отображаются в
течение нескольких секунд при
использовании переключателей
управления приборами
( стр. 105).* (стр. 106)
Область отображения информации
Отображается информация о движении (стр. 108) и различные
сообщения .
Отображение показаний одометра, маршрутного счетчика и
системы Stop & Start (стр. 100)
Те к у щ и й режим переключателя двигателя отображается, когда режим
изменяется на ACCESSORY или IGNITION ON с помощью переключателя
двигателя . (стр. 262)
Область отображения индикаторов
Соответствующие индикаторы включаются или выключаются в соответствии
с состоянием “Вкл.”, “Выкл.” и т. п. каждой из функций. (стр. 94)
*:Значки меню не отображаются при нажатии .
Многофункциональный дисплей служит для отображения
информации о топливной экономичности, а также информации
разных типов, связанной с поездкой.
Кроме того, настройки фонарей освещения задней части салона и
других систем можно изменять с помощью переключателей
управления приборами.
1
2
3
4
5

1042. Комбинация приборов
ALPHARD_OM_OM58145R_(RR)
■Многофункциональный дисплей отображается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Всплывающий экран
Всплывающий экран отображается на многофункциональном дисплее в
соответствии с условиями работы следующих функций:
●Индикация навигационных указаний системы навигации (при наличии)
●Отображение входящего звонка системы громкой связи телефона (при
наличии)
●Время работы системы Stop & Start
●Состояние работы системы Stop & Start
●Дисплей регулировки яркости
подсветки комбинации приборов
Эту функцию можно включать и выключать с помощью настройки “Всплывающее
окно” на экране . (стр. 113)
■Жидкокристаллический дисплей
стр. 101
