2019 TOYOTA ALPHARD Руково

4656-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
ВНИМАНИЕ!
■Ремонт или замена шин, колес, клапанов и датчиков контроля давления в
шинах и колпачков вентилей шин (автомобили с системой контроля
давления в шинах)
● Для снятия и подгонки колес, шин или клапанов и передатчиков контроля
давления в шинах, чтобы не повредить клапаны или передатчики из-за
неправильного обращения с ними, лучше обратиться к дилеру To y o t a .
● Не забудьте установить обратно колпачки на вентили подкачки шин. Если
колпачки вентилей шин не установлены, в клапаны системы контроля
давления в шинах может попасть вода и клапаны могут быть заблокированы.
● Заменяя колпачки вентилей шин, используйте только рекомендуемые
колпачки вентилей. Колпачок может заклинить.
■ Во избежание повреждения клапанов и передатчиков системы контроля
давления в шинах (автомобили с системой контроля давления в шинах)
В случае ремонта шины с помощью жидкого герметика клапан и передатчик
системы контроля давления в шинах могут работать неправильно. После
использования жидкого герметика как можно скорее обратитесь к дилеру
To y o t a либо на другую сервисную станцию, имеющую соответствующую
квалификацию . При замене шины обязательно замените клапан и передатчик
системы контроля давления в шинах. (стр. 459)
■ Движение по плохим дорогам
Будьте особенно осторожны при движении по дорогам с разбитым покрытием
или выбоинами.
В таких условиях возможна потеря давления в шинах, что снижает их
амортизирующую способность. Кроме того, на плохих дорогах можно
повредить саму шину, а также колеса и кузов автомобиля.
■ Если во время движения снижается давление в какой-либо из шин
Не продолжайте движение, так как это может привести к повреждению шин и/
или колес.

4666-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

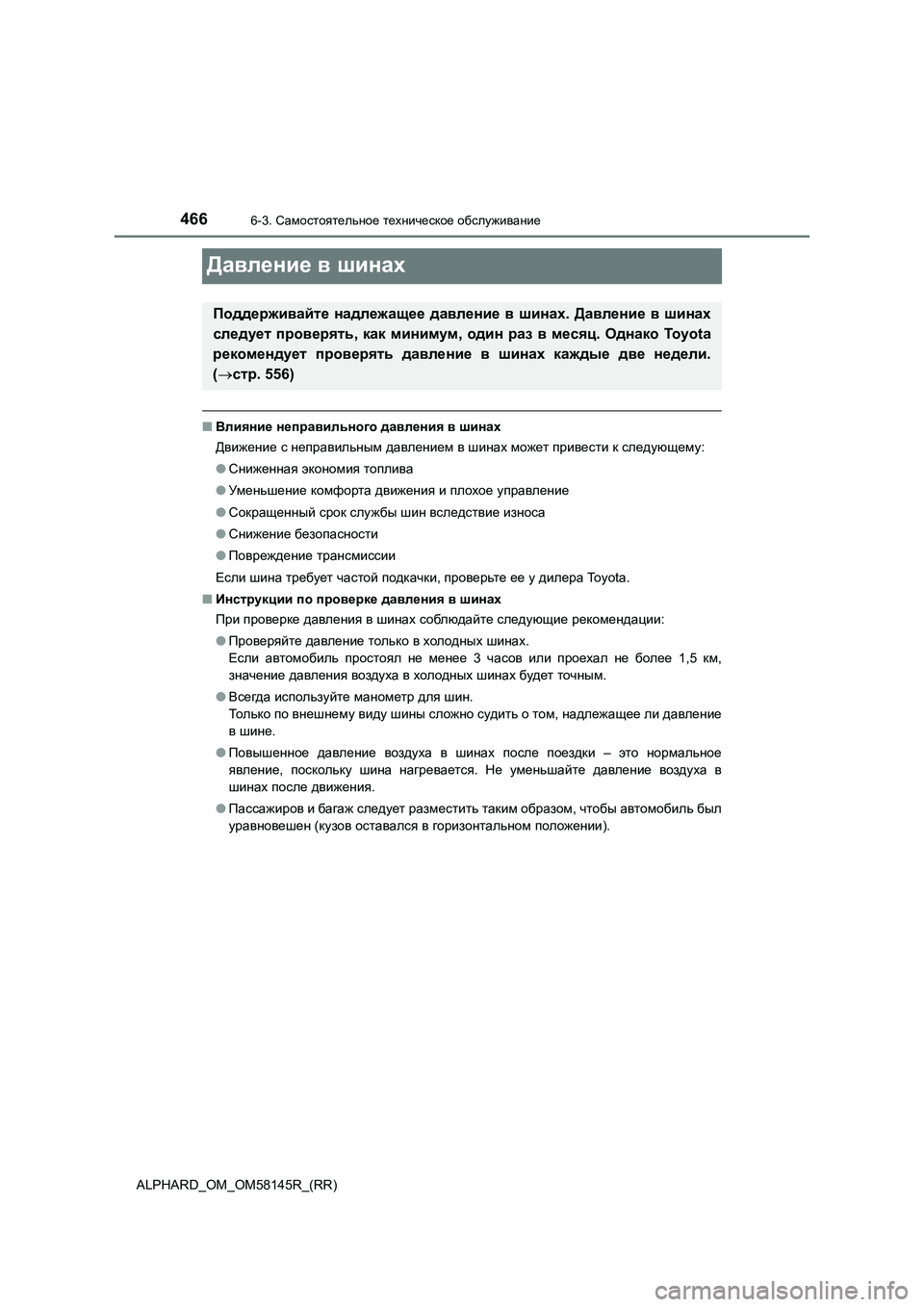

Давление в шинах
■Влияние неправильного давления в шинах
Движение с неправильным давлением в шинах может привести к следующему:
●Сниженная экономия топлива
●Уменьшение комфорта движения и плохое управление
●Сокращенный срок службы шин вследствие износа
●Снижение безопасности
●Повреждение трансмиссии
Если шина требует частой подкачки, проверьте ее у дилера To y o t a .
■Инструкции по проверке давления в шинах
При проверке
давления в шинах соблюдайте следующие рекомендации:
●Проверяйте давление только в холодных шинах.
Если автомобиль простоял не менее 3 часов или проехал не более 1,5 км,
значение давления воздуха в холодных шинах будет точным.
●Всегда используйте манометр для шин.
То л ь к о по внешнему виду шины сложно судить о том, надлежащее ли давление
в шине
.
●Повышенное давление воздуха в шинах после поездки – это нормальное
явление, поскольку шина нагревается. Не уменьшайте давление воздуха в
шинах после движения.
●Пассажиров и багаж следует разместить таким образом, чтобы автомобиль был
уравновешен (кузов оставался в горизонтальном положении).
Поддерживайте надлежащее давление в шинах. Давление в шинах
следует проверять, как минимум, один раз в месяц. Однако To y o t a
рекомендует проверять давление в шинах каждые две недели.
(стр. 556)

4676-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

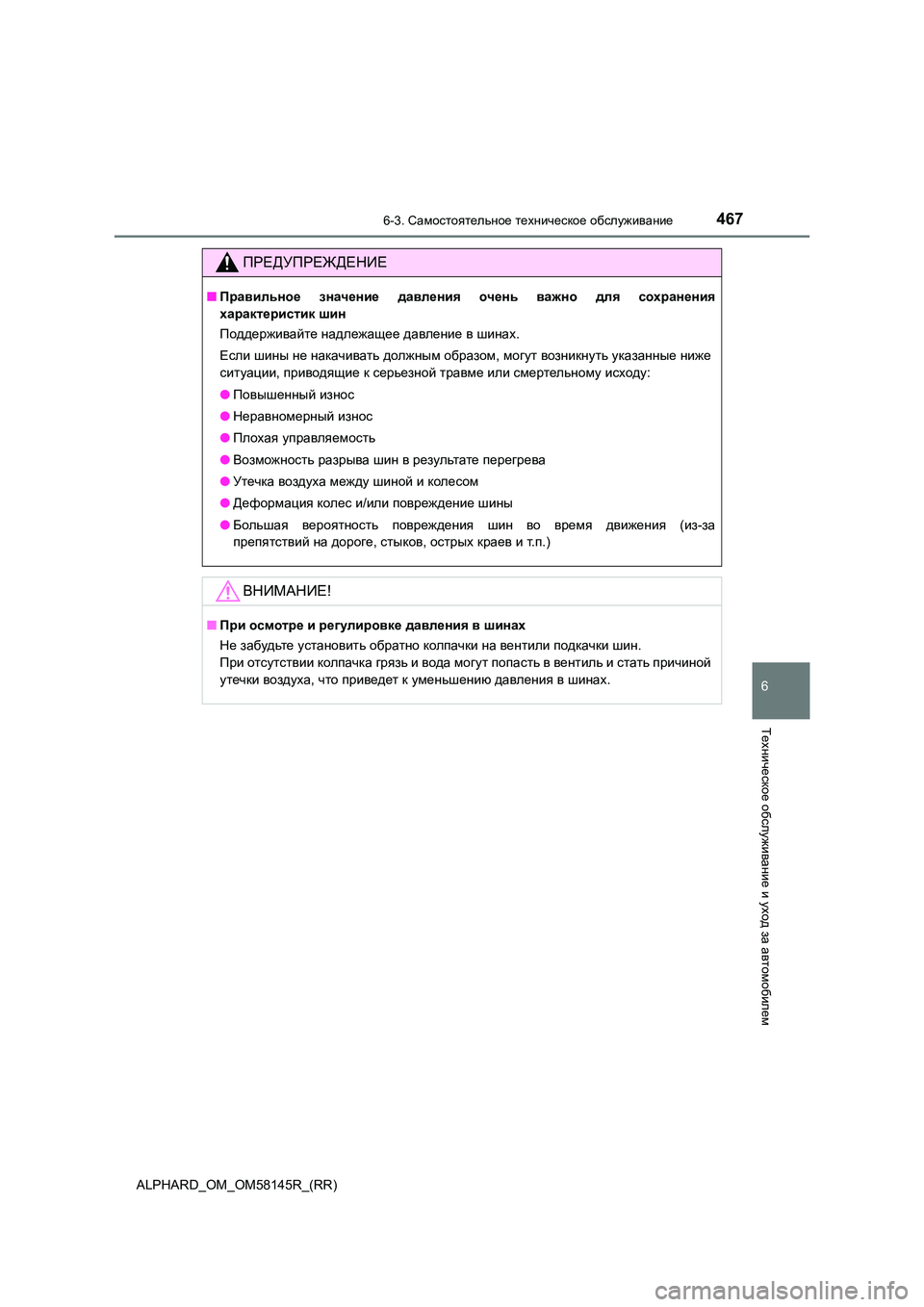

ПРЕДУПРЕЖДЕНИЕ
■Правильное значение давления очень важно для сохранения
характеристик шин
Поддерживайте надлежащее давление в шинах.
Если шины не накачивать должным образом, могут возникнуть указанные ниже
ситуации , приводящие к серьезной травме или смертельному исходу:
● Повышенный износ
● Неравномерный износ
● Плохая управляемость
● Возможность разрыва шин в результате перегрева
● Утечка воздуха между шиной и колесом
● Деформация колес и/или повреждение шины
● Большая вероятность повреждения шин во время движения (из-за
препятствий на дороге, стыков, острых краев и т.п.)
ВНИМАНИЕ!
■При осмотре и регулировке давления в шинах
Не забудьте установить обратно колпачки на вентили подкачки шин.
При отсутствии колпачка грязь и вода могут попасть в вентиль и стать причиной
утечки воздуха, что приведет к уменьшению давления в шинах.

4686-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

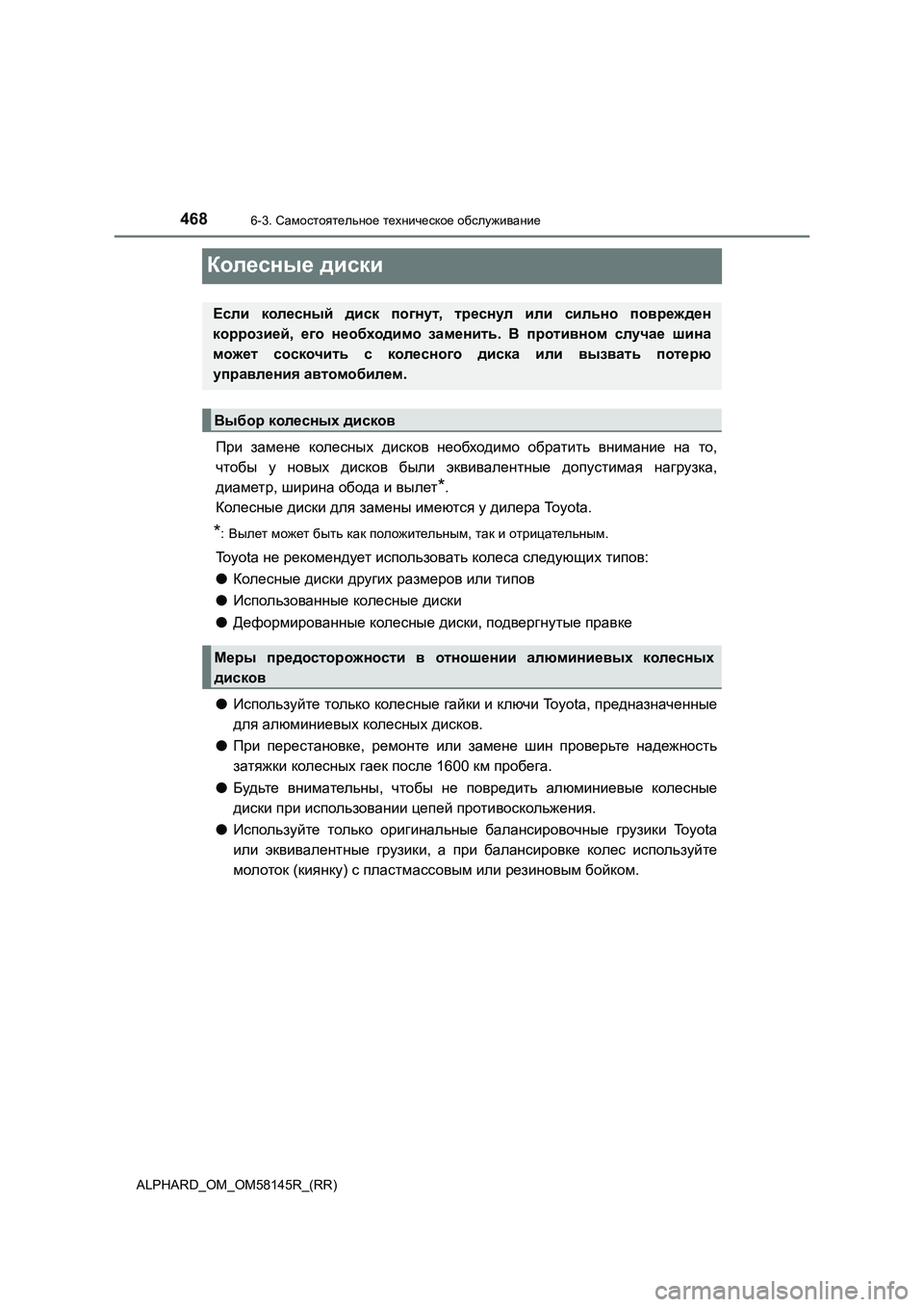

Колесные диски
При замене колесных дисков необходимо обратить внимание на то,
чтобы у новых дисков были эквивалентные допустимая нагрузка,
диаметр, ширина обода и вылет
*.
Колесные диски для замены имеются у дилера Toyota.
*:Вылет может быть как положительным, так и отрицательным.
Toyota не рекомендует использовать колеса следующих типов:
●Колесные диски других размеров или типов
●Использованные колесные диски
●Деформированные колесные диски, подвергнутые правке
●Используйте только колесные гайки и ключи Toyota, предназначенные
для алюминиевых колесных дисков.
●При перестановке, ремонте или замене шин проверьте надежность
затяжки колесных гаек после 1600 км пробега.
●Будьте внимательны, чтобы не повредить
алюминиевые колесные
диски при использовании цепей противоскольжения.
●Используйте только оригинальные балансировочные грузики To y o t a
или эквивалентные грузики, а при балансировке колес используйте
молоток (киянку) с пластмассовым или резиновым бойком.
Если колесный диск погнут, треснул или сильно поврежден
коррозией, его необходимо заменить. В противном случае шина
может соскочить с колесного диска или вызвать потерю
управления автомобилем.
Выбор колесных дисков
Меры предосторожности в отношении алюминиевых колесных
дисков

4696-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
■При замене колес (автомобили с системой контроля давления в шинах)
Колеса автомобиля оснащены клапанами и передатчиками контроля давления,
которые позволяют системе контроля давления в шинах своевременно
предупреждать о потере давления в шинах. При каждой замене колес
необходимо устанавливать клапаны и передатчики контроля давления в шинах.
( стр. 459)
ПРЕДУПРЕЖДЕНИЕ
■При замене колес
● Не используйте колесные диски размера, отличного от рекомендованного
изготовителем (размер указан в руководстве по эксплуатации автомобиля),
так как это может привести к потере управляемости.
● При утечке воздуха из бескамерной шины никогда не используйте камеру, так
как диск предназначен для бескамерной шины. В противном случае это может
привести к аварии и, в результате, к смертельному исходу или тяжелым
травмам .
■ При установке гаек крепления колеса
● Запрещается наносить масло или смазку на болты или гайки колес.
Масло или смазка могут привести к тому, что гайки колес будут излишне
затянуты , что вызовет повреждение болтов или колес. Кроме того, масло или
смазка может вызвать ослабление гаек колес, и колесо может слететь, что
может вызвать аварию и привести к тяжелой травме или смертельному
исходу . Уд а л и т е масло или смазку с болтов и гаек колес.
■ Запрещается пользоваться колесными дисками, имеющими дефекты
Запрещается использовать колесные диски, имеющие трещины, или
деформированные диски.
Несоблюдение этого требования может привести к утечке воздуха из шины во
время движения, что, в свою очередь, может привести к аварии.
●Проверьте, что гайки крепления колеса
установлены конической секцией внутрь.
Ус та н о в к а гаек конической секцией
наружу может привести к разрушению
колеса , в результате чего колесо может
отвалиться во время движения, что может
вызвать аварию и привести к тяжелой
травме или смертельному исходу.
Коническая
секция

4706-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

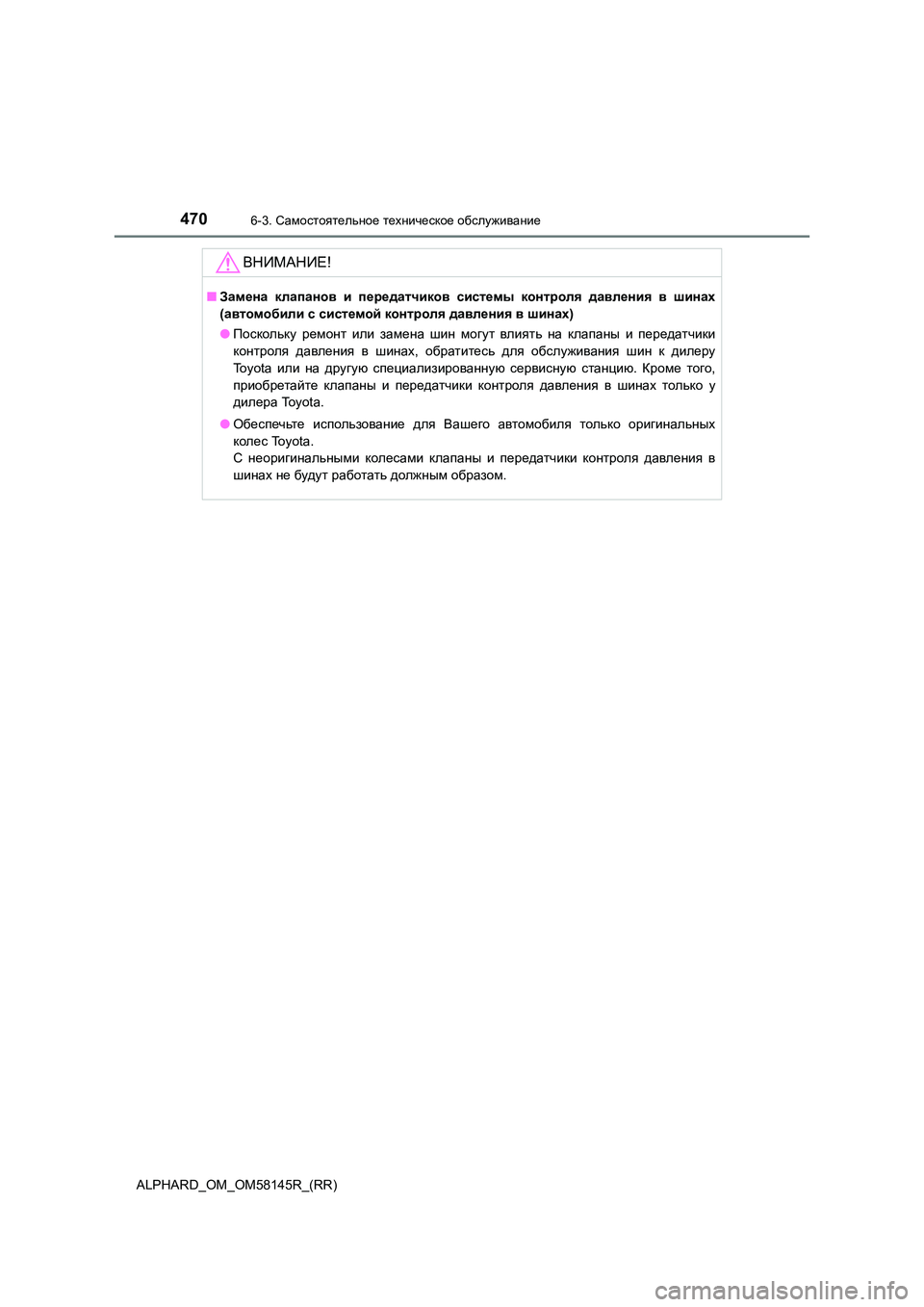

ВНИМАНИЕ!
■Замена клапанов и передатчиков системы контроля давления в шинах
( автомобили с системой контроля давления в шинах)
● Поскольку ремонт или замена шин могут влиять на клапаны и передатчики
контроля давления в шинах, обратитесь для обслуживания шин к дилеру
To y o t a или на другую специализированную сервисную станцию. Кроме того,
приобретайте клапаны и передатчики контроля давления в шинах только у
дилера To y o t a .
● Обеспечьте использование для Вашего автомобиля только оригинальных
колес To y o t a .
С неоригинальными колесами клапаны и передатчики контроля давления в
шинах не будут работать должным образом.

4716-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем
Фильтр кондиционера
Автомобили с левым рулем
Переведите переключатель двигателя в положение выключения.
Откройте перчаточный ящик и
сдвиньте упор.
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов и затем медленно
полностью откройте
перчаточный ящик, поддерживая
его.
Чтобы сохранить эффективность системы кондиционирования
воздуха, следует регулярно заменять фильтр кондиционера.
Способ извлечения
1
2
3

4726-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

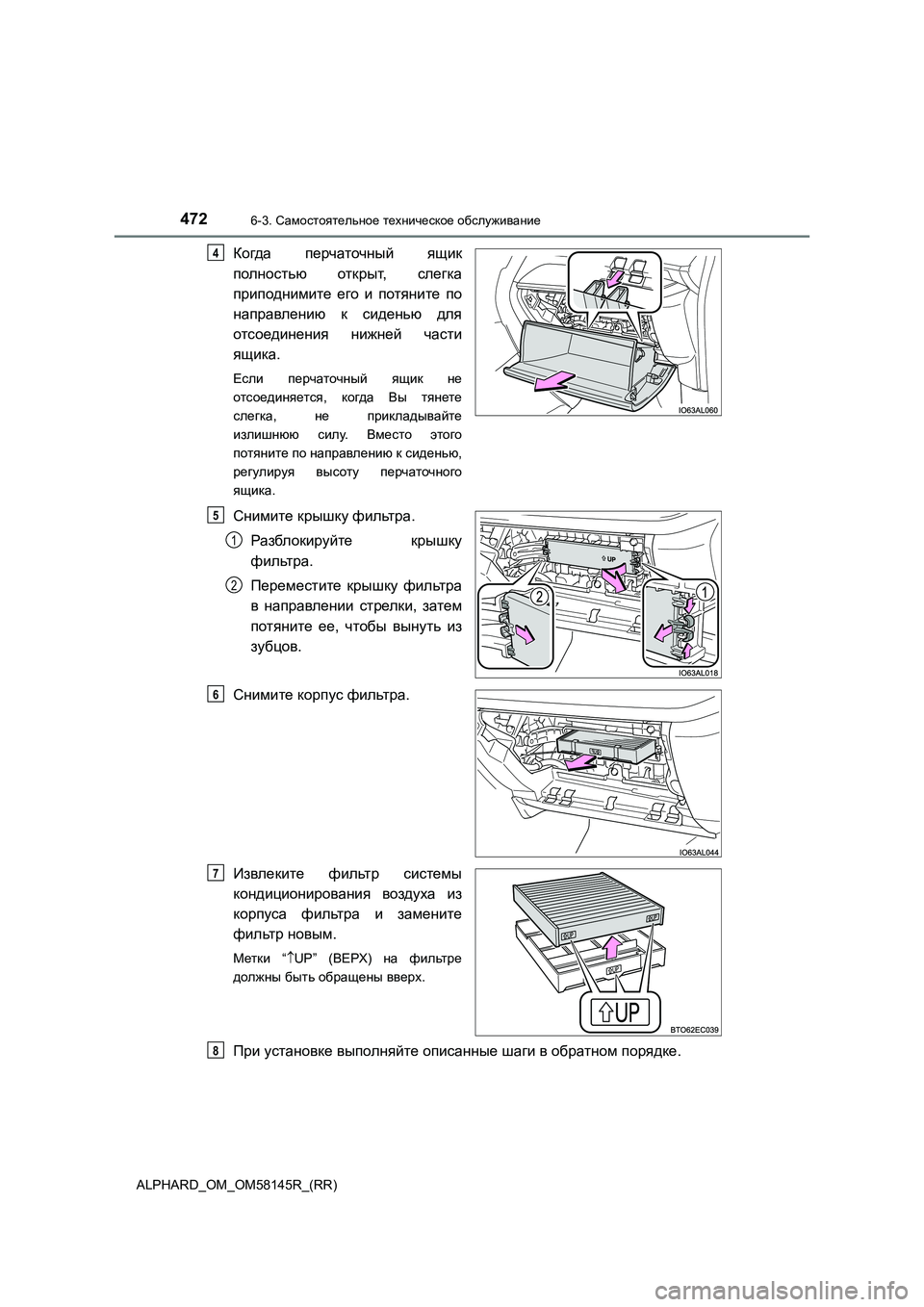

Когда перчаточный ящик
полностью открыт, слегка
приподнимите его и потяните по
направлению к сиденью для
отсоединения нижней части
ящика.
Если перчаточный ящик не
отсоединяется, когда Вы тянете
слегка, не прикладывайте
излишнюю силу. Вместо этого
потяните по направлению к сиденью,
регулируя высоту перчаточного
ящика.
Снимите крышку фильтра.
Разблокируйте крышку
фильтра.
Переместите крышку фильтра
в направлении стрелки, затем
потяните ее, чтобы вынуть из
зубцов.
Снимите корпус фильтра.
Извлеките фильтр системы
кондиционирования воздуха из
корпуса фильтра и замените
фильтр новым.
Метки “UP” (ВЕРХ) на фильтре
должны быть обращены вверх.
При установке выполняйте описанные шаги в обратном порядке.
4
5
1
2
6
7
8
