2333-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
При обнаружении какого-либо из следующих признаков обратитесь к
следующей таблице для определения вероятной причины и способа
устранения.
Если признаки не удалось устранить с помощью предлагаемых мер,
произведите проверку автомобиля у дилера Toyota.

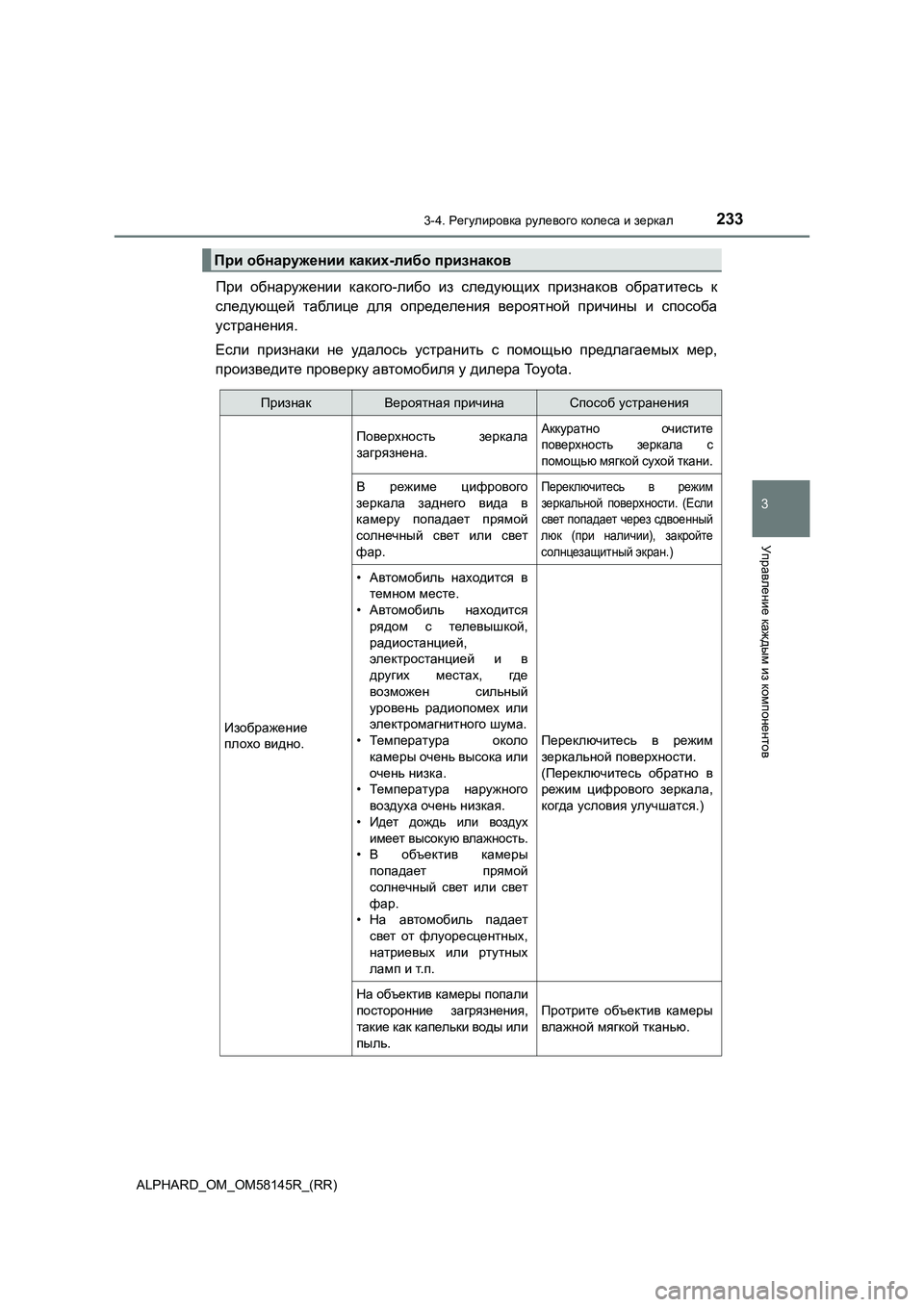

При обнаружении каких-либо признаков
ПризнакВероятная причинаСпособ устранения
плохо видно.Поверхность зеркала
загрязнена.
Аккуратно очистите
поверхность зеркала с
помощью мягкой сухой ткани.
В режиме цифрового
зеркала заднего вида в
камеру попадает прямой
солнечный свет или свет
фар.Переключитесь в режим
зеркальной поверхности. (Если
свет попадает через сдвоенный
люк (при наличии), закройте
солнцезащитный экран.)
•Автомобиль находится в
темном месте.
•Автомобиль находится
рядом с телевышкой,
радиостанцией,
электростанцией и в
других местах, гд е
возможен сильный
уровень радиопомех или
электромагнитного шума.
•Температура около
камеры очень высока или
очень низка.
•Температура наружного
воздуха очень низкая.
•Идет дождь или воздух
имеет высокую влажность.
•В объектив камеры
попадает прямой
солнечный свет или свет
фар.
•На автомобиль падает
свет от флуоресцентных,
натриевых или ртутных
ламп и т.п.Переключитесь в режим
зеркальной поверхности.
(Переключитесь обратно в
режим цифрового зеркала,
когда условия улучшатся.)
На объектив камеры попали
посторонние загрязнения,
такие как капельки воды или
пыль.Протрите объектив камеры
влажной мягкой
тканью.

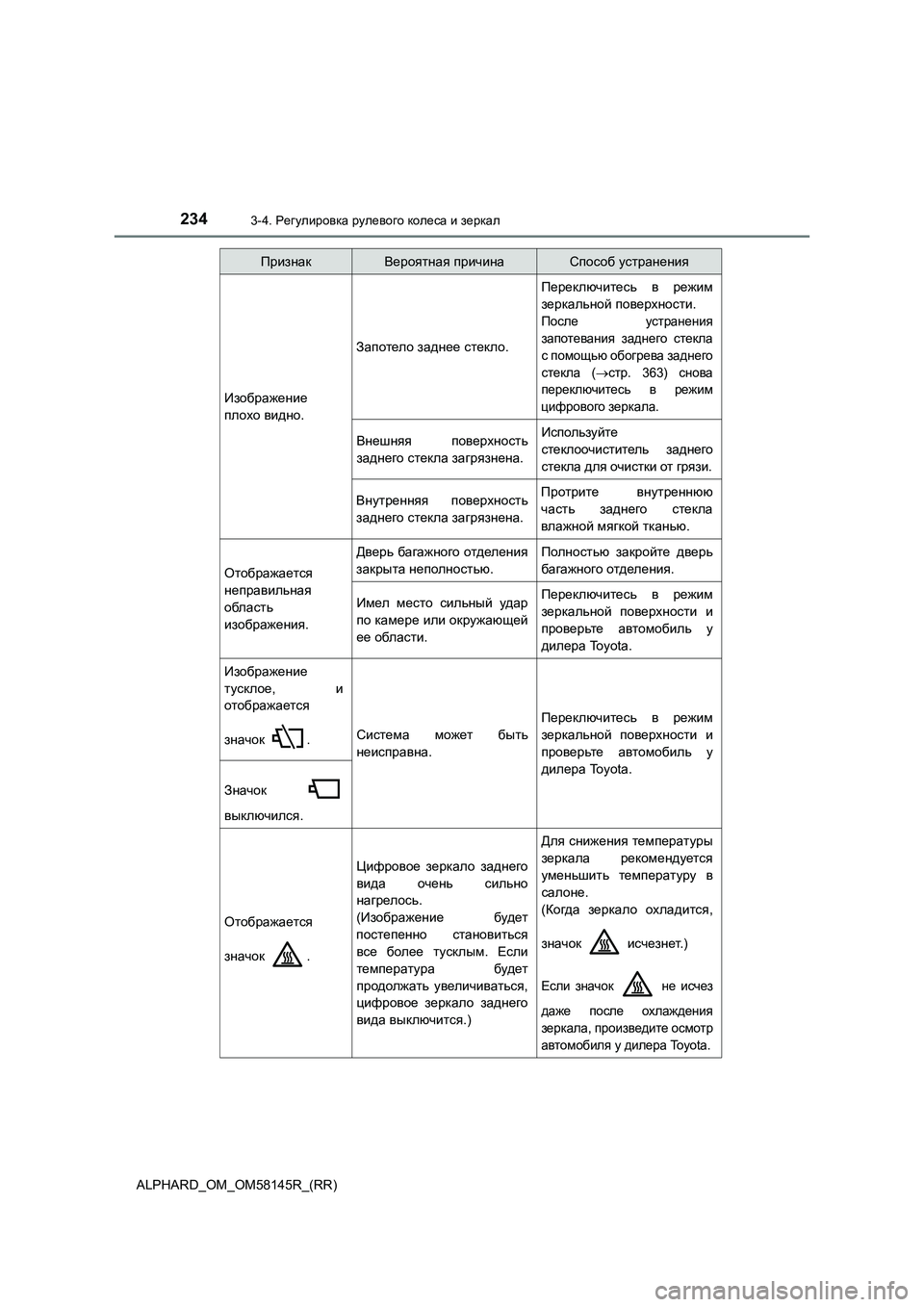

2343-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)Изображение
плохо видно.Запотело заднее стекло.Переключитесь в режим
зеркальной поверхности.
После устранения
запотевания заднего стекла
с помощью обогрева заднего
стекла (
стр. 363) снова
переключитесь в режим
цифрового зеркала.
Внешняя поверхность
заднего стекла загрязнена.Используйте
стеклоочиститель заднего
стекла для очистки от грязи.
Внутренняя поверхность
заднего стекла загрязнена.Протрите внутреннюю
часть заднего стекла
влажной мягкой тканью.
Отображается
неправильная
область
изображения.
Дверь багажного отделения
закрыта неполностью.Полностью закройте дверь
багажного отделения.
Имел место сильный удар
по камере или окружающей
ее области.Переключитесь в режим
зеркальной поверхности и
проверьте автомобиль у
дилера Toyota.
тусклое, и
отображается
значок .
Система может быть
неисправна.
Переключитесь в режим
зеркальной поверхности и
проверьте автомобиль у
дилера Toyota.
Значок
выключился.
Отображается
значок .
Цифровое зеркало заднего
вида очень сильно
нагрелось.
(Изображение будет
постепенно становиться
все более тусклым. Если
температура будет
продолжать увеличиваться,
цифровое зеркало заднего
вида выключится.)
Для снижения температуры
зеркала рекомендуется
уменьшить температуру в
салоне.
(Когда зеркало охладится,
значок исчезнет.)
Если значок не исчез
даже после охлаждения
зеркала, произведите осмотр
автомобиля у дилера Toyota.
ПризнакВероятная причинаСпособ устранения

2353-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)

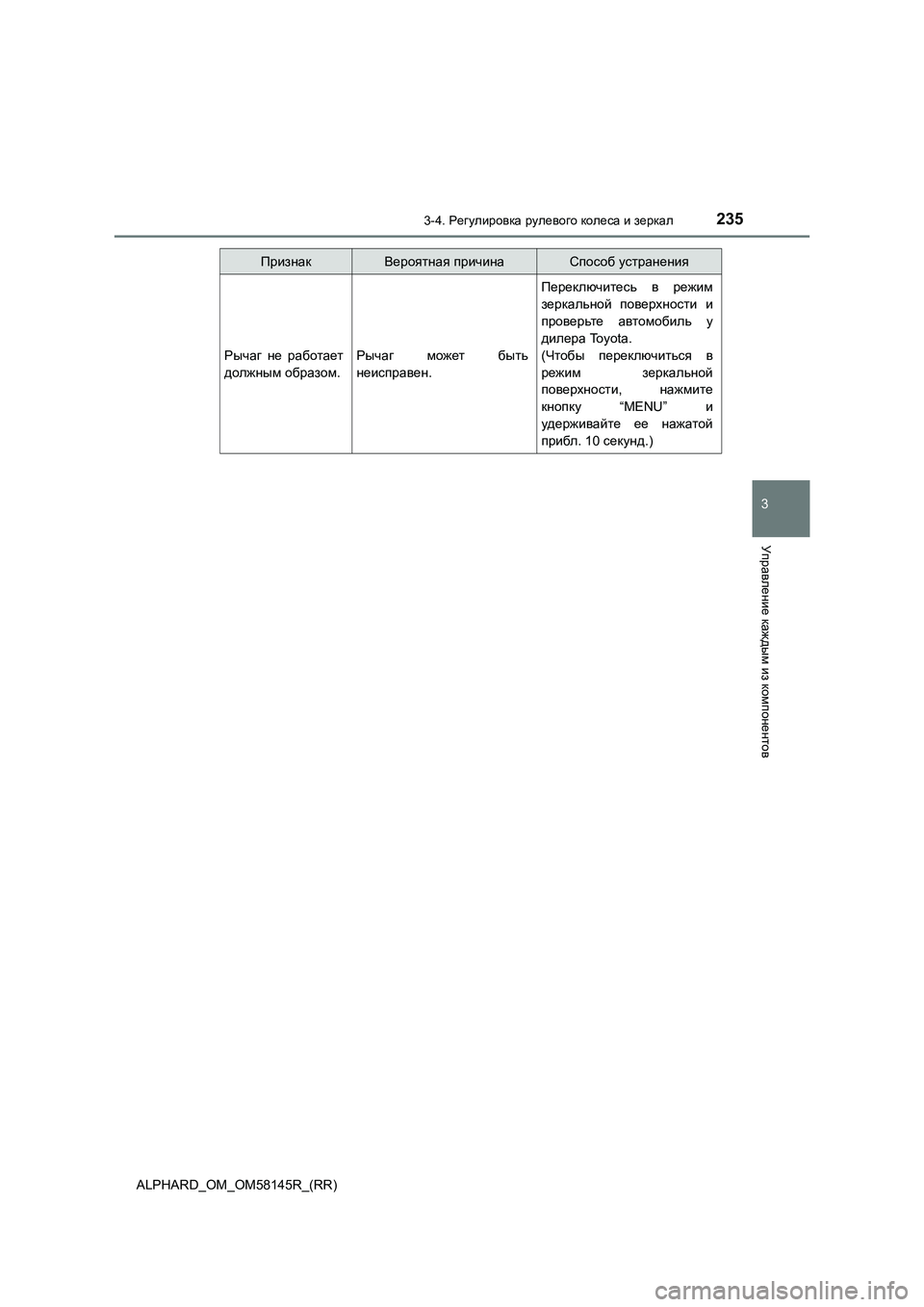

Рычаг не работает
должным образом.Рычаг может быть
неисправен.
Переключитесь в режим
зеркальной поверхности и
проверьте автомобиль у
дилера Toyota.
(Чтобы переключиться в
режим зеркальной
поверхности, нажмите
кнопку “MENU” и
удерживайте ее нажатой
прибл. 10 секунд.)
ПризнакВероятная причинаСпособ устранения

2363-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)

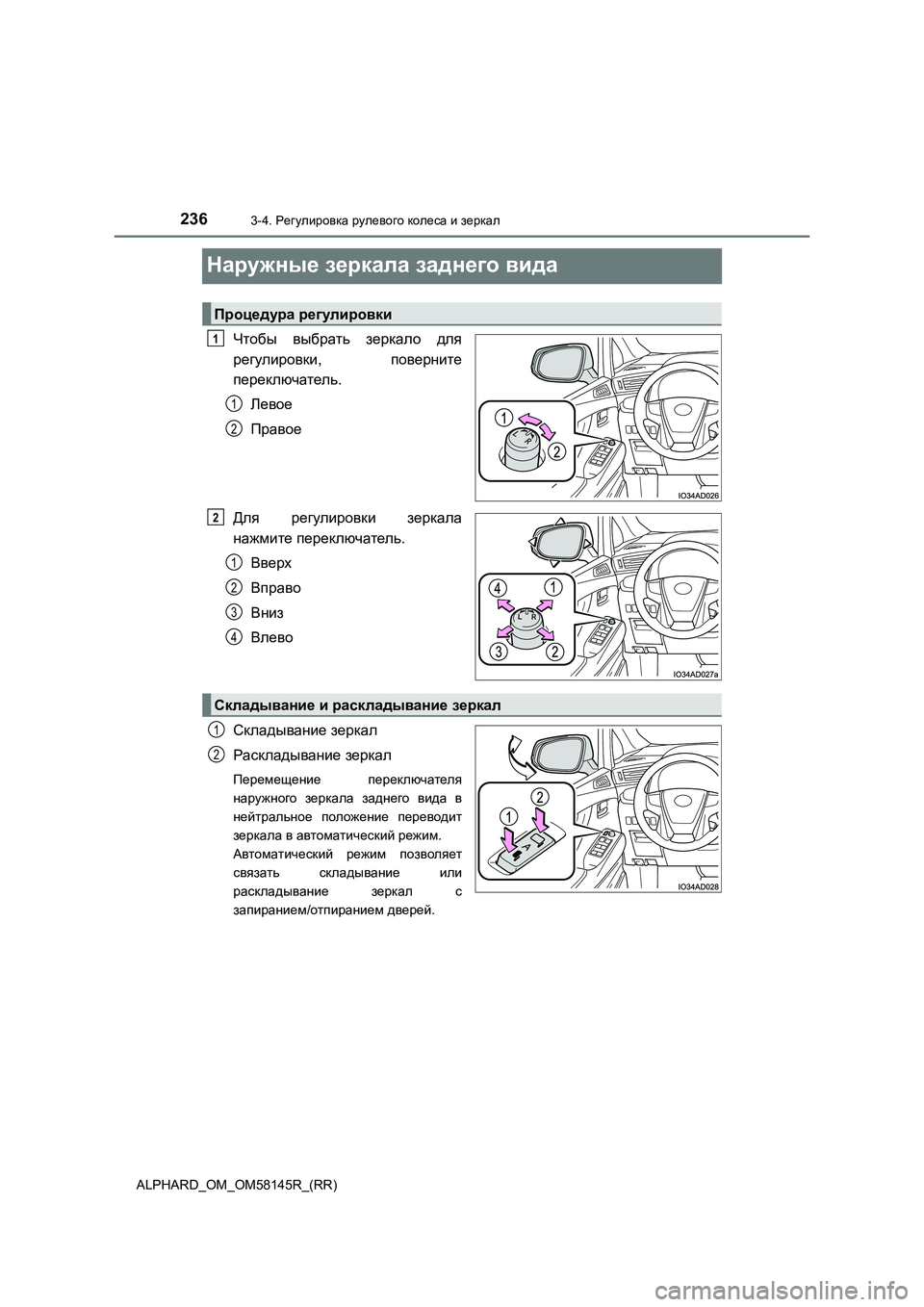

Наружные зеркала заднего вида
Чтобы выбрать зеркало для
регулировки , поверните
переключатель .
Левое
Правое
Для регулировки зеркала
нажмите переключатель.
Вверх
Вправо
Вниз
Влево
Складывание зеркал
Раскладывание зеркал
Перемещение переключателя
наружного зеркала заднего вида в
нейтральное положение переводит
зеркала в автоматический режим.
Автоматический режим позволяет
связать складывание или
раскладывание зеркал с
запиранием /отпиранием дверей.
Процедура регулировки
1
1
2
2
1
2
3
4
Складывание и раскладывание зеркал
1
2

2373-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
Если активен переключатель выбора зеркала “L” или “R”, при движении
задним ходом наружные зеркала заднего вида автоматически
наклоняются вниз, чтобы обеспечить лучшую видимость поверхности
дороги.
Для отключения этой функции установите переключатель выбора
зеркала в нейтральное положение (между “L” и “R”).
■Настройка угла наклона зеркала при движении задним ходом
Ус т а н о в и в рычаг управления трансмиссией в положение R, настройте
желаемый угол наклона зеркала. Настроенный угол запоминается, и
зеркало автоматически наклоняется на записанный в память угол при
каждом последующем переводе рычага управления трансмиссией в
положение R.
Записанное в память положение наклона зеркала вниз привязывается к
нормальному положению (углу, настроенному в том случае, когда рычаг
управления трансмиссией установлен не в положение R). Поэтому, если
нормальное положение изменяется после настройки, изменяется также и
наклонное положение.
В случае изменения нормального положения настройте угол наклона при
движении задним ходом заново.
■Угол наклона зеркала можно регулировать, когда
Переключатель двигателя находится в режиме ACCESSORY или IGNITION ON.
■Если зеркала запотевают (при наличии)
Наружные зеркала заднего вида можно очистить с помощью обогревателей
зеркал. При включении обогревателя заднего стекла включаются обогреватели
наружных зеркал заднего вида. (стр. 363)
■Автоматическая настройка угла наклона зеркала (автомобили с памятью
положений водителя)
Тр ебуе м о е положение
зеркала можно ввести в память и вызывать с помощью
системы запоминания положений водителя. (стр. 194)
■Использование автоматического режима в холодную погоду
При использовании автоматического режима в холодную погоду наружное
зеркало может замерзнуть, что может привести к невозможности
автоматического складывания. В этом случае счистите с зеркала лед и снег, а
затем управляйте зеркалом в
ручном режиме либо при помощи руки.
■Персональная настройка
Функцию автоматического складывания и раскладывания зеркал можно
изменить. (Персонально настраиваемые функции: стр. 561)
Связь настройки зеркал с движением задним ходом (при наличии)

2383-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58145R_(RR)

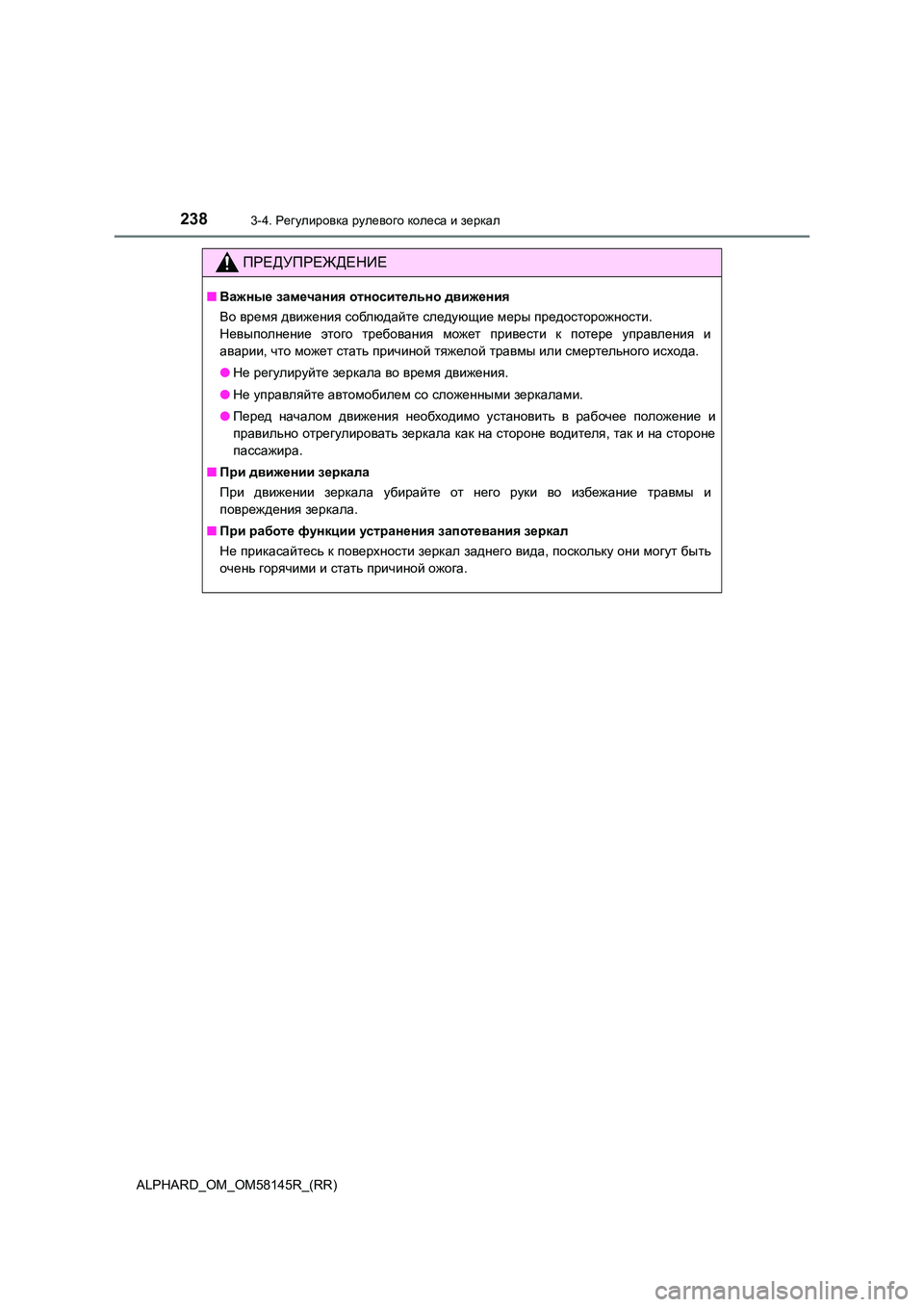

ПРЕДУПРЕЖДЕНИЕ
■Важные замечания относительно движения
Во время движения соблюдайте следующие меры предосторожности.
Невыполнение этого требования может привести к потере управления и
аварии , что может стать причиной тяжелой травмы или смертельного исхода.
● Не регулируйте зеркала во время движения.
● Не управляйте автомобилем со сложенными зеркалами.
● Перед началом движения необходимо установить в рабочее положение и
правильно отрегулировать зеркала как на стороне водителя, так и на стороне
пассажира .
■ При движении зеркала
При движении зеркала убирайте от него руки во избежание травмы и
повреждения зеркала.
■ При работе функции устранения запотевания зеркал
Не прикасайтесь к поверхности зеркал заднего вида, поскольку они могут быть
очень горячими и стать причиной ожога.

239
3
3-5. Открывание и закрывание окон
Управление каждым из компонентов
ALPHARD_OM_OM58145R_(RR)
Окна с электроприводом стеклоподъемников
Окна с электроприводом стеклоподъемников можно открывать и
закрывать с помощью переключателей.
Переключатель управляет боковыми окнами следующим образом:
Закрывание
Закрывание одним касанием
*
Открывание
Открывание одним касанием
*
*
:Для остановки бокового стекла в
промежуточном положении нажмите
на переключатель в
противоположном движению
направлении.
При нажатии на этот
переключатель блокируются
переключатели стеклоподъемников
пассажирских окон и заднего люка
(при наличии).
Используйте этот переключатель,
чтобы дети случайно не открыли и
не закрыли пассажирские окна и
задний люк.
■Электропривод стеклоподъемников работает в тех случаях, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Работа электропривода стеклоподъемников после выключения двигателя
Электропривод стеклоподъемников работает примерно в течение 45 секунд
после перевода переключателя двигателя в режим ACCESSORY или положение
выключения. Но они не будут работать, если открыта одна из передних дверей.
■Функция защиты от защемления при закрывании
Если
какой-то предмет попал между стеклом и рамой при закрывании бокового
окна, движение стекла останавливается и оно остается закрытым не до конца.
■Функция защиты от защемления при открывании
Если какой-то предмет попал между дверью и стеклом бокового при открывании
окна, движение стекла останавливается.
Процедуры открывания и закрывания
1
2
3
4
Переключатель блокировки окон

2403-5. Открывание и закрывание окон
ALPHARD_OM_OM58145R_(RR)■Если невозможно открыть или закрыть боковое окно
Если функция защиты от защемления при закрывании или функция защиты от
защемления при открывании работает необычным образом или боковое окно
невозможно открыть или закрыть, выполните следующие действия с
переключателем электропривода стеклоподъемника соответствующей двери.
●Остановите автомобиль. Переведите переключатель двигателя в режим
IGNITION ON и в течение 4 секунд
с момента активации функции защиты от
защемления при закрывании или функции защиты от защемления при
открывании непрерывно нажимайте переключатель электропривода
стеклоподъемника в положении закрывания одним касанием или в положении
открывания одним касанием, так чтобы боковое окно можно было открыть или
закрыть.
●Если боковое окно не удается открыть и закрыть даже с помощью указанных
выше действий, инициализируйте функцию, выполнив приведенную ниже
процедуру.
Переключите переключатель двигателя в режим IGNITION ON.
Потяните и удерживайте переключатель электропривода стеклоподъемника
в направлении закрывания одним касанием и полностью закройте боковое
окно.
Отпустите переключатель электропривода стеклоподъемника на мгновение,
а затем опять потяните и удерживайте переключатель в направлении
закрывания одним касанием приблизительно в течение 6 секунд или
дольше.
Нажмите и удерживайте переключатель электропривода стеклоподъемника
в направлении открывания одним касанием. После того как боковое окно
полностью открыто, продолжайте удерживать переключатель нажатым еще в
течение 1 секунды.
Отпустите переключатель электропривода стеклоподъемника на мгновение,
а затем опять нажмите и удерживайте переключатель в направлении
открывания одним касанием приблизительно в течение 4 секунд или
дольше.
Опять нажмите и
удерживайте переключатель электропривода
стеклоподъемника в направлении закрывания одним касанием. После того
как боковое окно полностью закрыто, продолжайте удерживать
переключатель нажатым еще в течение 1 секунды.
Если переключатель будет отпущен во время движения бокового окна, повторите
операцию с начала.
Если боковое стекло перемещается в противоположном направлении и не может
быть полностью открыто или закрыто, автомобиль
необходимо проверить у
дилера To y o t a .
1
2
3
4
5
6
