2019 TOYOTA ALPHARD Руково

4416-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

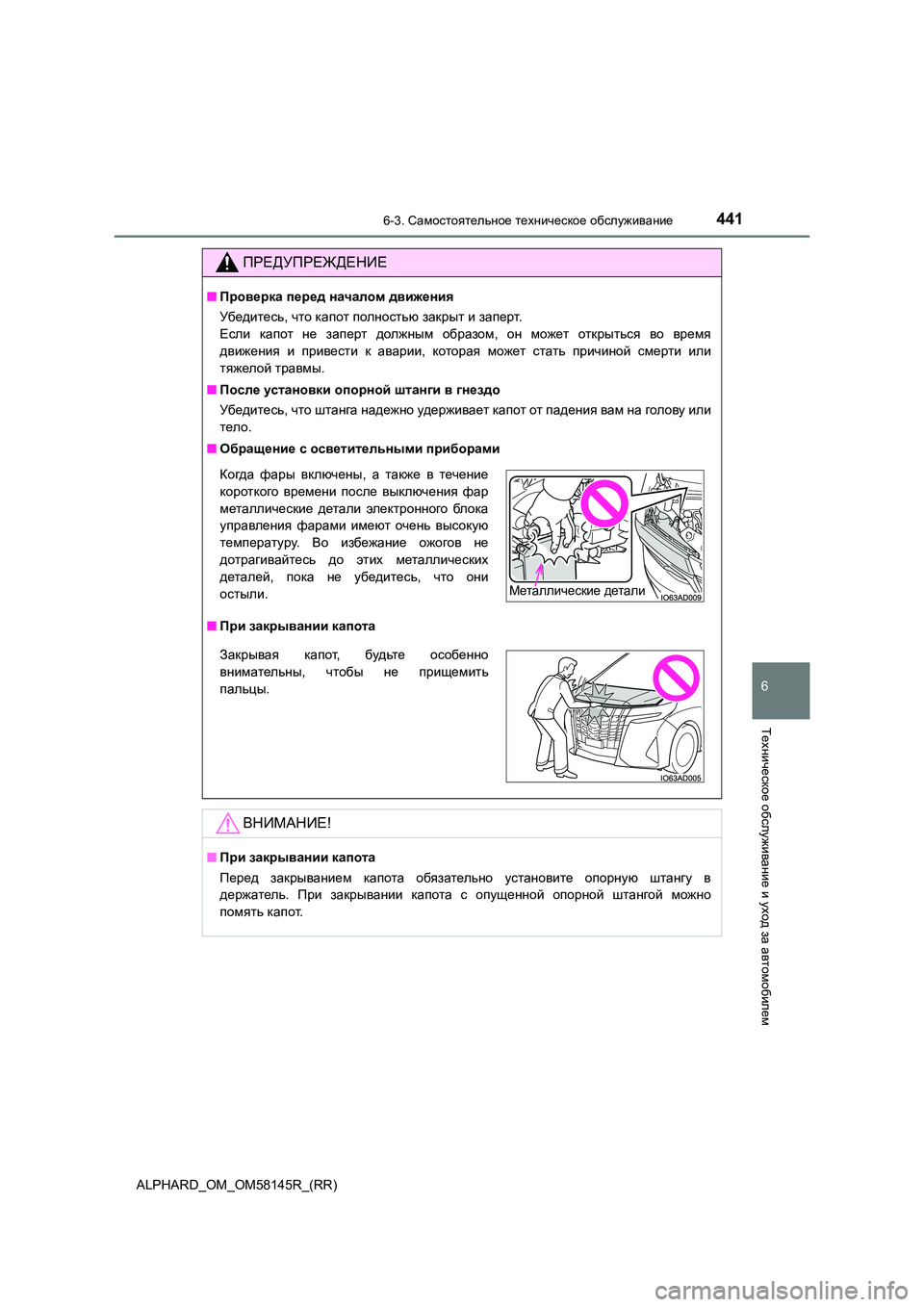

ПРЕДУПРЕЖДЕНИЕ
■Проверка перед началом движения
Убедитесь , что капот полностью закрыт и заперт.
Если капот не заперт должным образом, он может открыться во время
движения и привести к аварии, которая может стать причиной смерти или
тяжелой травмы.
■ После установки опорной штанги в гнездо
Убедитесь , что штанга надежно удерживает капот от падения вам на голову или
тело .
■ Обращение с осветительными приборами
■ При закрывании капота
ВНИМАНИЕ!
■При закрывании капота
Перед закрыванием капота обязательно установите опорную штангу в
держатель . При закрывании капота с опущенной опорной штангой можно
помять капот.
Когда фары включены, а также в течение
короткого времени после выключения фар
металлические детали электронного бл ок а
управления фарами имеют очень высокую
температуру . Во избежание ожогов не
дотрагивайтесь до этих металлических
деталей , пока не убедитесь, что они
остыли .Металлические детали
Закрывая капот, будьте особенно
внимательны , чтобы не прищемить
пальцы .

4426-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

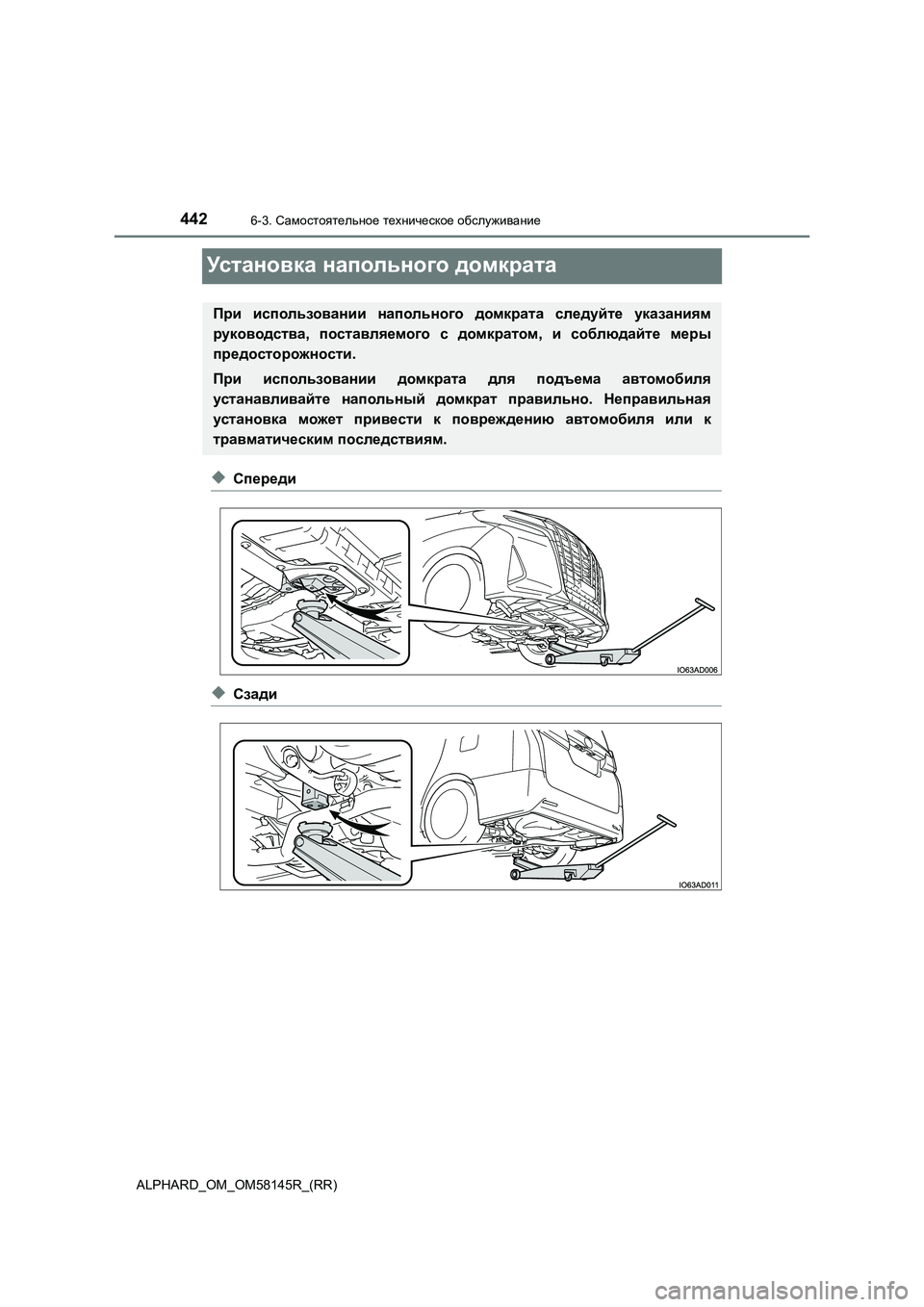

Ус т а н о в к а напольного домкрата
◆Спереди
◆Сзади
При использовании напольного домкрата следуйте указаниям
руководства , поставляемого с домкратом, и соблюдайте меры
предосторожности .
При использовании домкрата для подъема автомобиля
устанавливайте напольный домкрат правильно. Неправильная
установка может привести к повреждению автомобиля или к
травматическим последствиям.

4436-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
ВНИМАНИЕ!

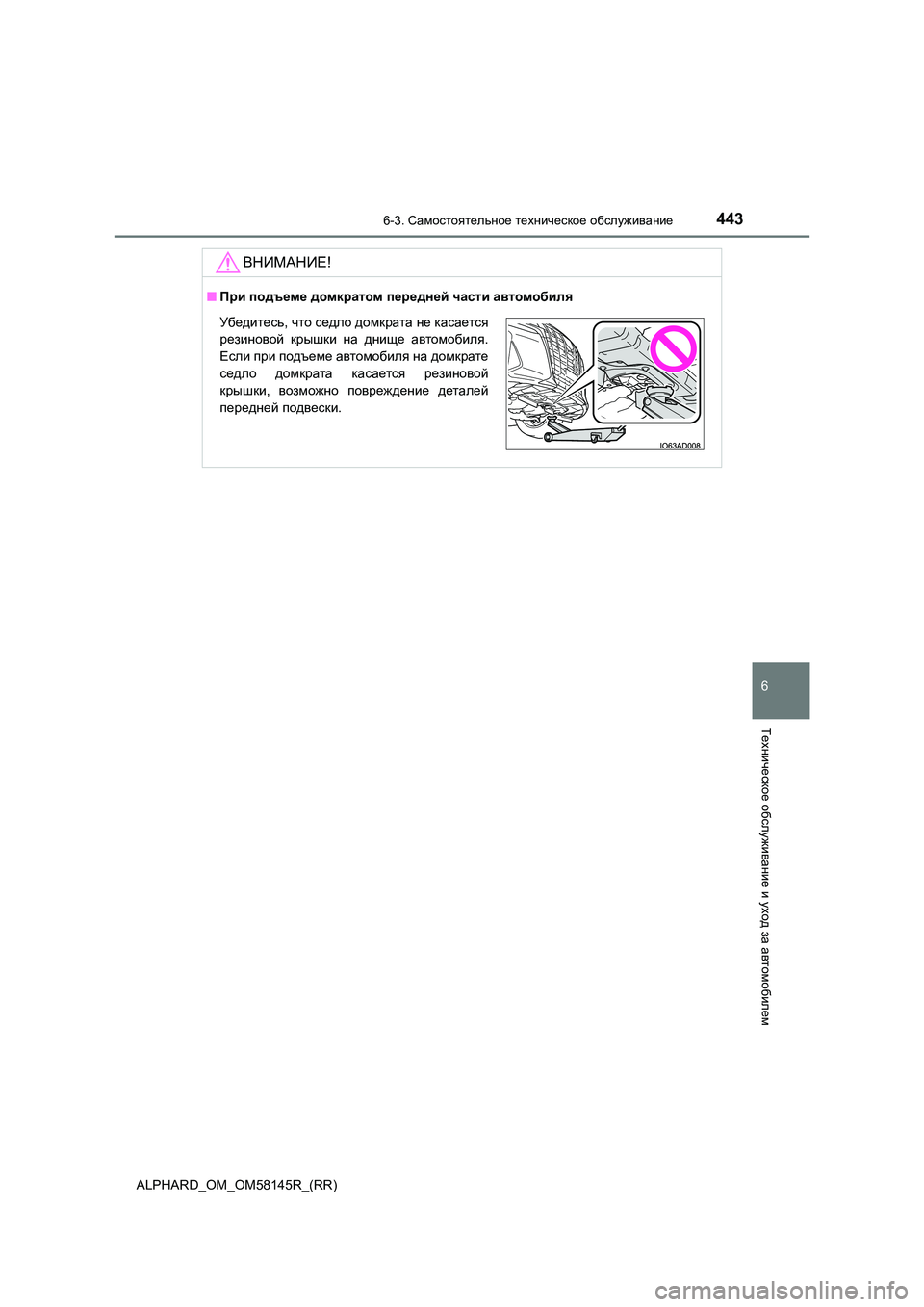

■При подъеме домкратом передней части автомобиля
Убедитесь, что седло домкрата не касается
резиновой крышки на днище автомобиля.
Если при подъеме автомобиля на домкрате
седло домкрата касается резиновой
крышки , возможно повреждение деталей
передней подвески.

4446-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
Моторный отсек
Двигатель 2AR-FE
Бачок для омывающей
жидкости(стр. 457)
Коробки плавких
предохранителей(стр. 487)
Расширительный бачок для
жидкости системы охлаждения
двигателя (стр. 450)
Крышка маслозаливной
горловины двигателя
(стр. 447)Аккумуляторная батарея
(стр. 452)
Конденсор(стр. 451)
Электрические вентиляторы
охлаждения
Радиатор(стр. 451)
Щуп для измерения уровня
моторного масла
(стр. 446)1
2
3
4
5
6
7
8
9

4456-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое обслуживание и уход за автомобилем
Двигатель 2GR-FKS
Бачок для омывающей
жидкости (стр. 457)
Коробки плавких
предохранителей (стр. 487)
Расширительный бачок для
жидкости системы охлаждения
двигателя (стр. 450)
Крышка маслозаливной
горловины двигателя
(стр. 447)Щуп для измерения уровня
моторного масла
(стр. 446)
Аккумуляторная батарея
(стр. 452)
Конденсор (стр. 451)
Электрические вентиляторы
охлаждения
Радиатор (стр. 451)1
2
3
4
5
6
7
8
9

4466-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
Прогрейте двигатель до рабочей температуры, выключите его и
проверьте уровень масла щупом.
■Проверка моторного масла
Припаркуйте автомобиль на ровной, горизонтальной площадке.
После прогрева и выключения двигателя подождите не менее 5
минут для того, чтобы масло стекло обратно на дно двигателя.
Извлеките щуп, держа под ним ветошь.
Начисто протрите щуп.
Снова вставьте щуп до упора.
Держа внизу ветошь, извлеките щуп и проверьте уровень масла.
Низкий
Нормальный
Избыточный
Форма щупа зависит от типа
автомобиля или двигателя.
Протрите щуп и вставьте его до упора.
Моторное масло
1
2
Двигатель 2AR-FEДвигатель 2GR-FKS
IO63AD025
3
4
5
1
2
3
6

4476-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
■Долив моторного масла
Если уровень масла находится ниже или чуть выше минимальной
отметки , долейте моторное масло той же марки, что уже используется
в двигателе.
Проверьте марку масла и перед доливом масла подготовьте все
необходимое .
Нажмите фиксаторы для
разблокировки .
Поднимите крышку и повесьте
крючок со значком масла на
крюк капота, чтобы закрепить
его на месте.
Выбор моторного масластр. 551
Количество
масла
( минимум 
максимум )
Двигатель
2AR-FE 1,5 л
Двигатель
2GR-FKS 1,8 л
Средство для обслуживания Чистая воронка
1
2

4486-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
Снимите крышку маслозаливной горловины, поворачивая ее
против часовой стрелки.
Заливайте масло медленно, периодически проверяя уровень по
щупу .
Наденьте крышку маслозаливной горловины, поворачивая ее по
часовой стрелке.
При установке крышки выполняйте описанные шаги в обратном
порядке .
■Расход моторного масла
Некоторое количество моторного масла потребляется во время движения. В
следующих ситуациях расход масла может возрасти и моторное масло может
понадобиться залить в интервале между техническим обслуживанием
автомобиля .
● Если двигатель новый, например сразу после приобретения автомобиля или
замены двигателя
● При использовании масла низкого качества или ненадлежащей вязкости
● При движении на больших оборотах или с тяжелым грузом либо при движении с
частым ускорением и замедлением
● При работе двигателя на холостых оборотах в течение длительного периода
времени или при частом движении в плотном потоке
3
Двигатель 2AR-FEДвигатель 2GR-FKS
4
5
6
