2019 TOYOTA ALPHARD Руково

4896-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

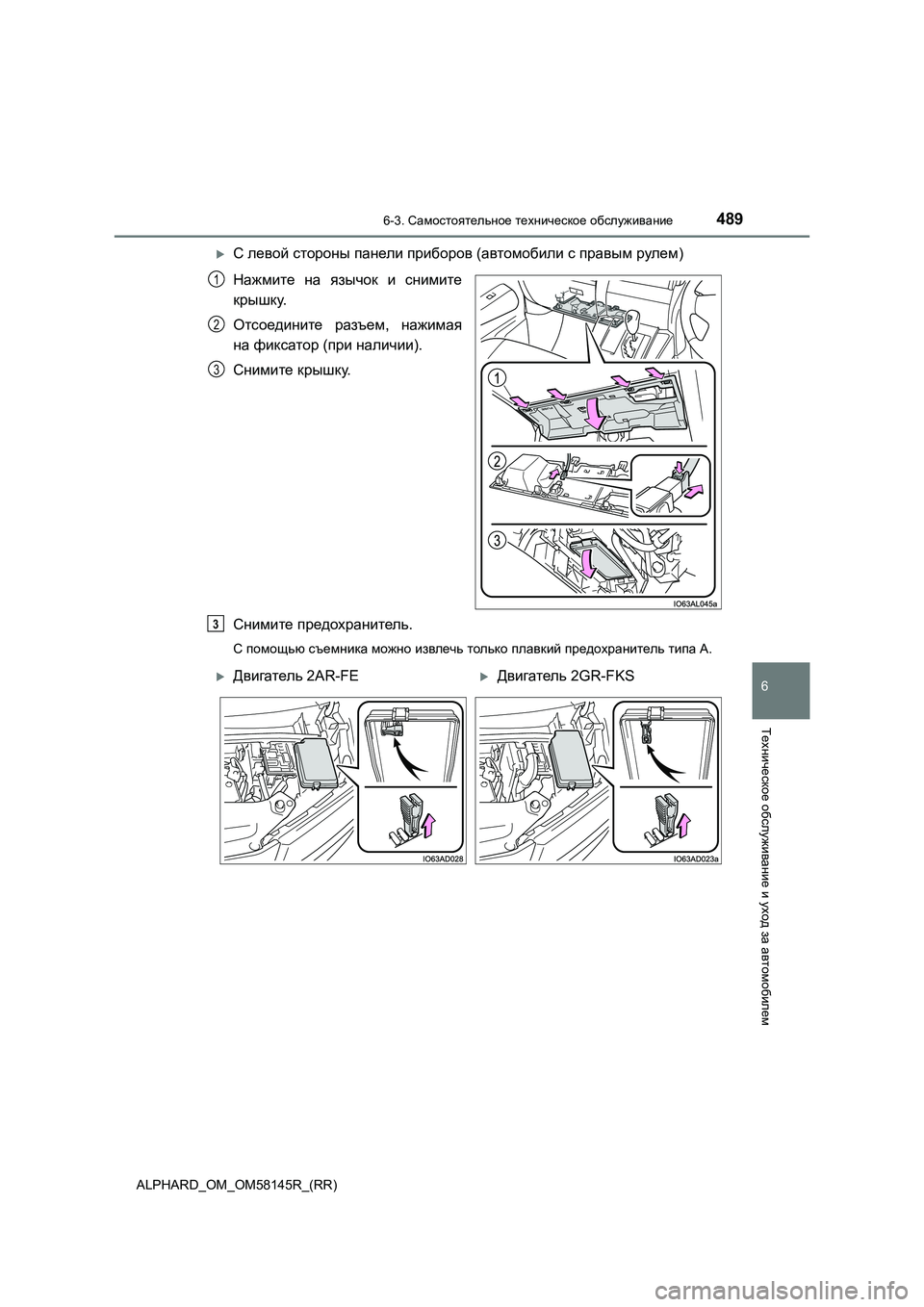

С левой стороны панели приборов (автомобили с правым рулем)
Нажмите на язычок и снимите
крышку .
Отсоедините разъем, нажимая
на фиксатор (при наличии).
Снимите крышку.
Снимите предохранитель.
С помощью съемника можно извлечь только плавкий предохранитель типа A.
1
2
3
3
Двигатель 2AR-FEДвигатель 2GR-FKS

4906-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

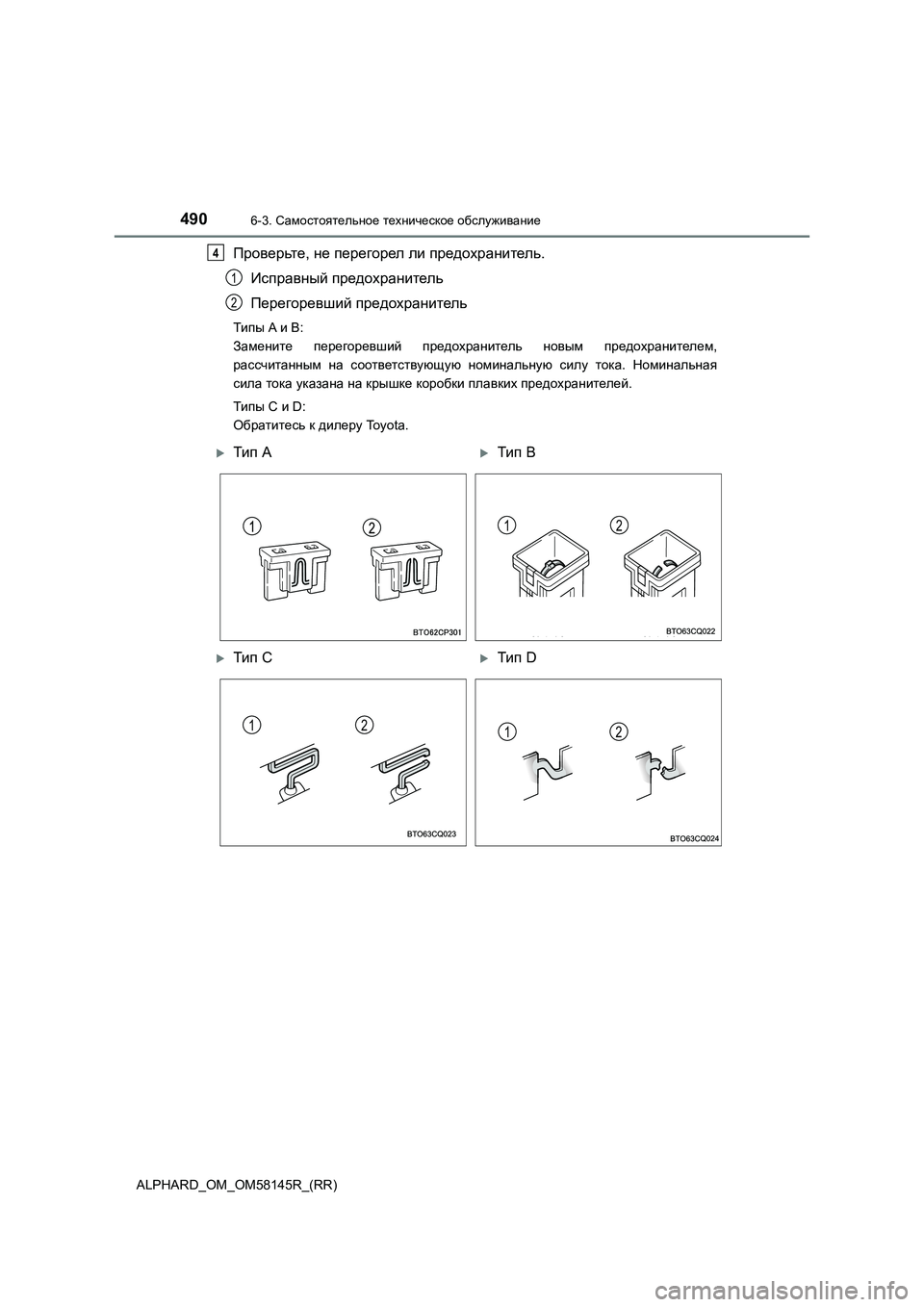

Проверьте, не перегорел ли предохранитель.
Исправный предохранитель
Перегоревший предохранитель
Ти пы A и B:
Замените перегоревший предохранитель новым предохранителем,
рассчитанным на соответствующую номинальную силу тока. Номинальная
сила тока указана на крышке коробки плавких предохранителей.
Ти пы C и D:
Обратитесь к дилеру To y o t a .
4
1
2
Тип AТип B
Тип СТип D
21
1221

4916-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

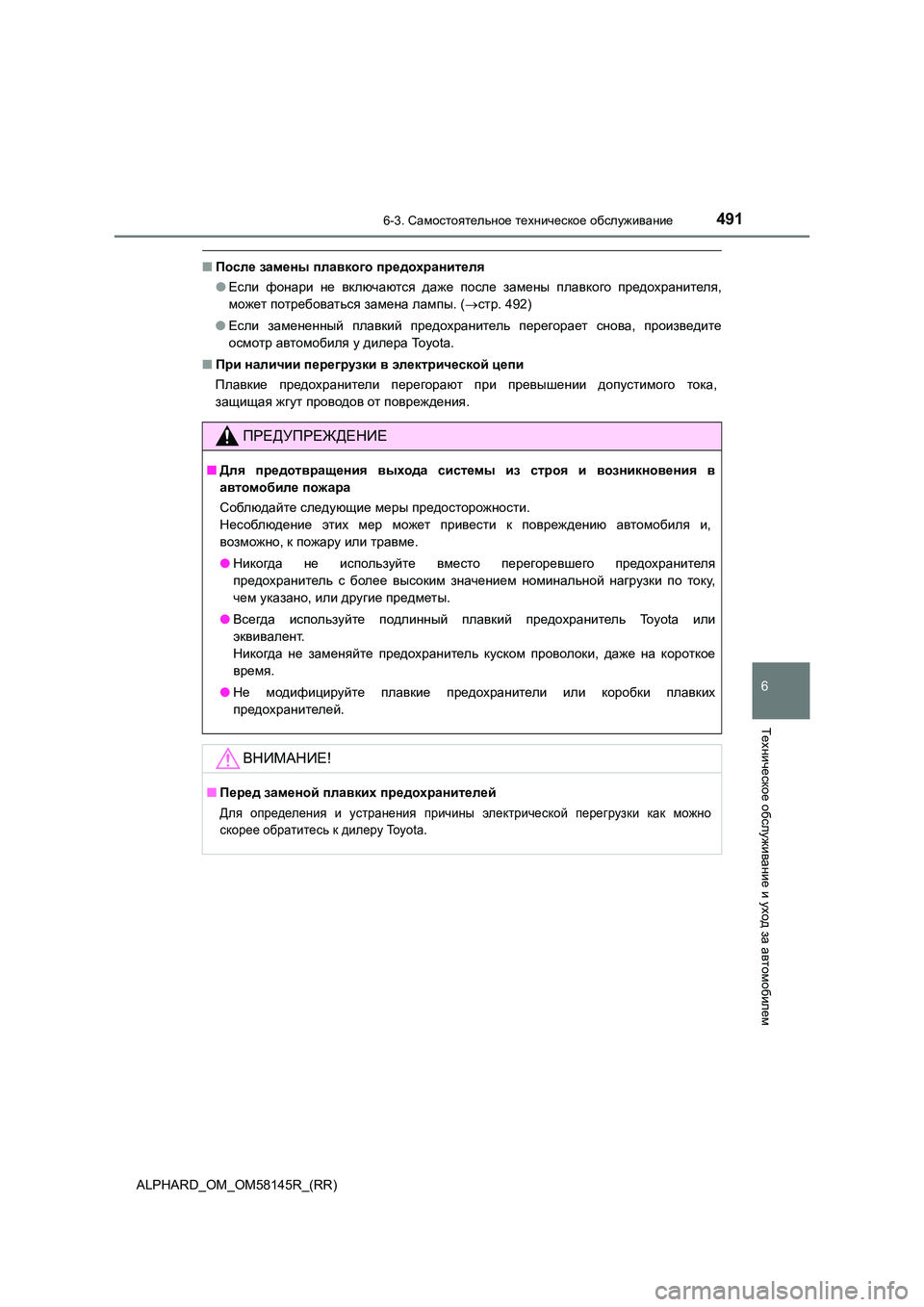

■После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя,
может потребоваться замена лампы. (стр. 492)
● Если замененный плавкий предохранитель перегорает снова, произведите
осмотр автомобиля у дилера To y o t a .
■ При наличии перегрузки в электрической цепи
Плавкие предохранители перегорают при превышении допустимого тока,
защищая жгут проводов от повреждения.
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может привести к повреждению автомобиля и,
возможно , к пожару или травме.
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току,
чем указано, или другие предметы.
● Всегда используйте подлинный плавкий предохранитель To y o t a или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки, даже на короткое
время .
● Не модифицируйте плавкие предохранители или коробки плавких
предохранителей .
ВНИМАНИЕ!
■Перед заменой плавких предохранителей
Для определения и устранения причины электрической перегрузки как можно
скорее обратитесь к дилеру To y o t a .

4926-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58145R_(RR)

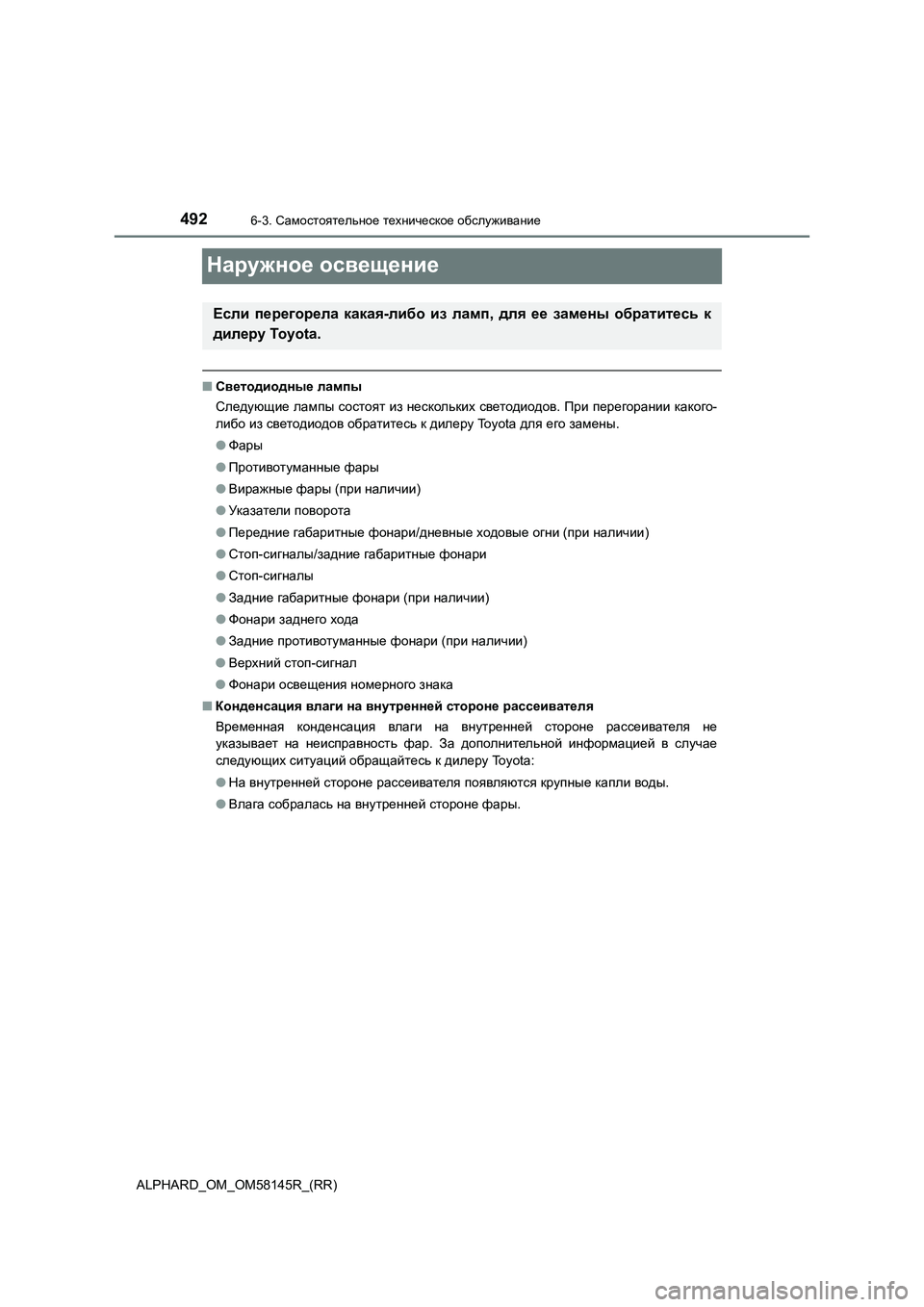

Наружное освещение
■Светодиодные лампы
Следующие лампы состоят из нескольких светодиодов. При перегорании какого-
либо из светодиодов обратитесь к дилеру To y o t a для его замены.
●Фары
●Противотуманные фары
●Виражные фары (при наличии)
●Ук азатели поворота
●Передние габаритные фонари/дневные ходовые огни (при наличии)
●Стоп-сигналы/задние габаритные фонари
●Стоп-сигналы
●Задние габаритные фонари (при наличии)
●Фонари заднего хода
●Задние противотуманные фонари (при наличии)
●Верхний стоп-сигнал
●Фонари освещения номерного знака
■Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателя не
указывает на неисправность фар. За дополнительной информацией в случае
следующих ситуаций обращайтесь к дилеру Toyota:
●На внутренней стороне рассеивателя появляются крупные капли воды
.
●Влага собралась на внутренней стороне фары.
Если перегорела какая-либо из ламп, для ее замены обратитесь к
дилеру To y o t a .

493
7
При возникновении
неисправности
ALPHARD_OM_OM58145R_(RR)

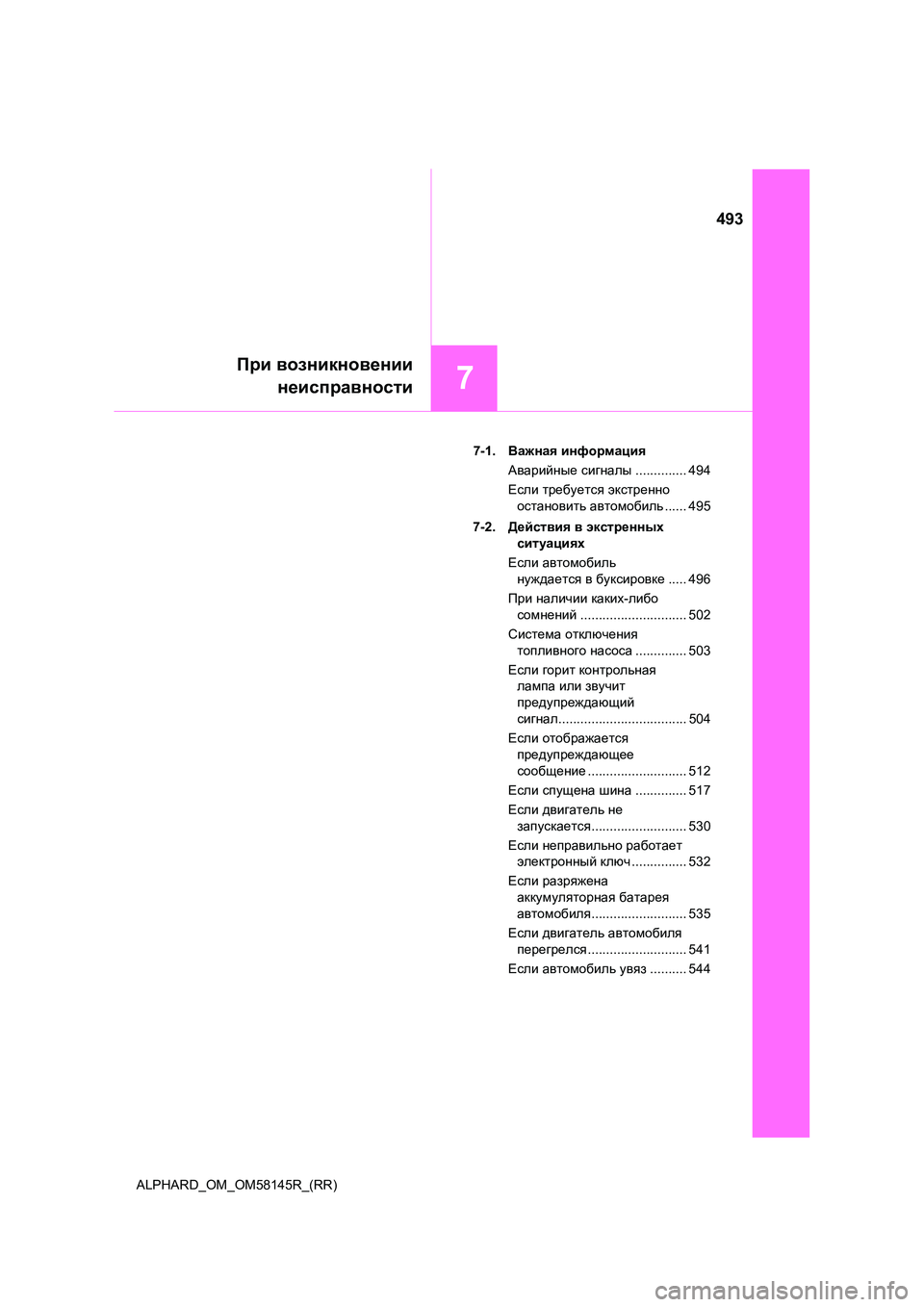

7-1. Важная информация
Аварийные сигналы.............. 494
Если требуется экстренно
остановить автомобиль...... 495
7-2. Действия в экстренных
ситуациях
Если автомобиль
нуждается в буксировке..... 496
При наличии каких-либо
сомнений ............................. 502
Система отключения
топливного насоса.............. 503
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 504
Если отображается
предупреждающее
сообщение ........................... 512
Если спущена шина.............. 517
Если двигатель не
запускается .......................... 530
Если неправильно работает
электронный ключ............... 532
Если разряжена
аккумуляторная батарея
автомобиля .......................... 535
Если двигатель автомобиля
перегрелся ........................... 541
Если автомобиль увяз.......... 544

4947-1. Важная информация
ALPHARD_OM_OM58145R_(RR)

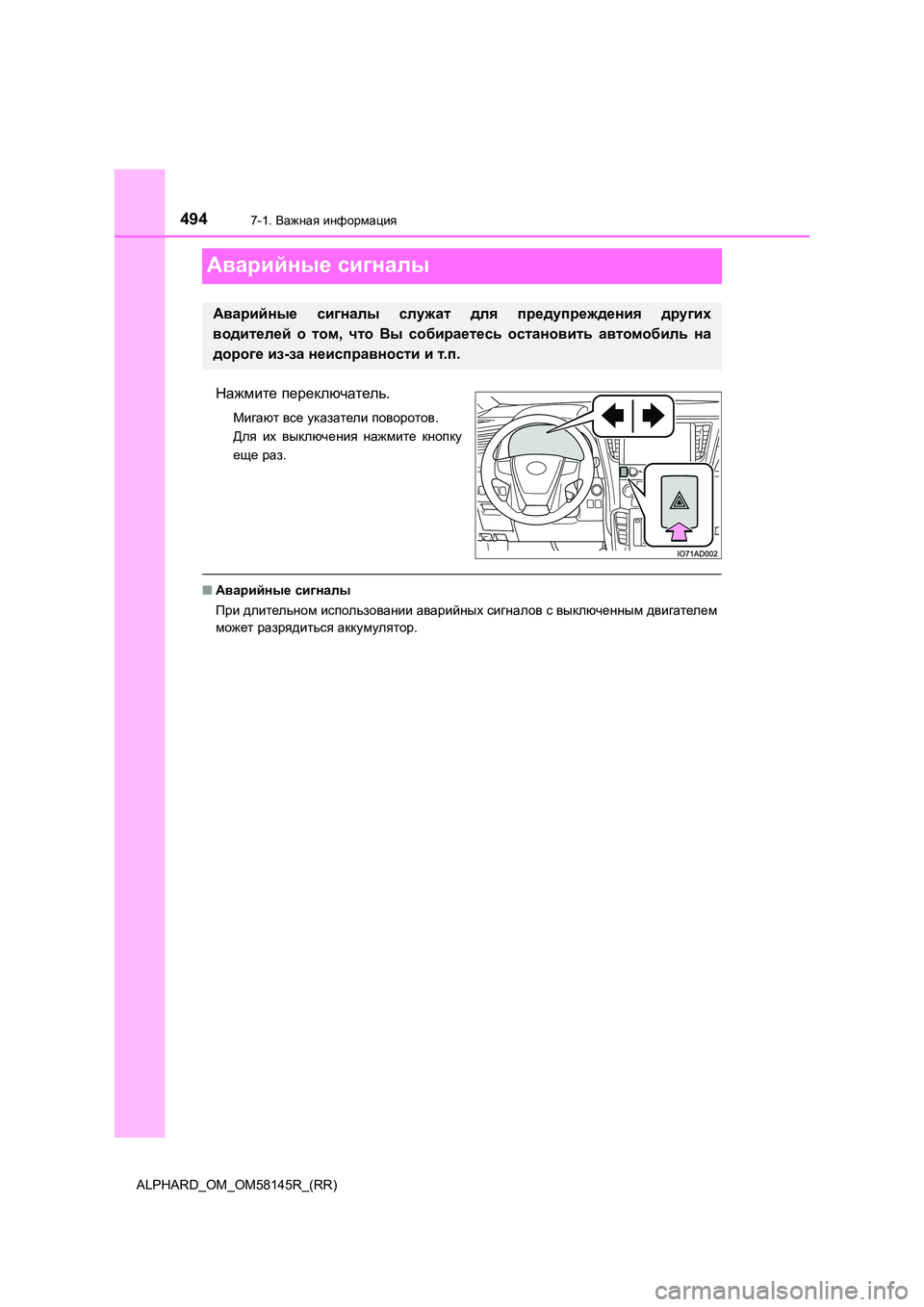

Аварийные сигналы
Нажмите переключатель.
Мигают все указатели поворотов.
Для их выключения нажмите кнопку
еще раз.
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор.
Аварийные сигналы служат для предупреждения других
водителей о том, что Вы собираетесь остановить автомобиль на
дороге из-за неисправности и т.п.

4957-1. Важная информация
ALPHARD_OM_OM58145R_(RR)
7
При
возникновении
неисправности

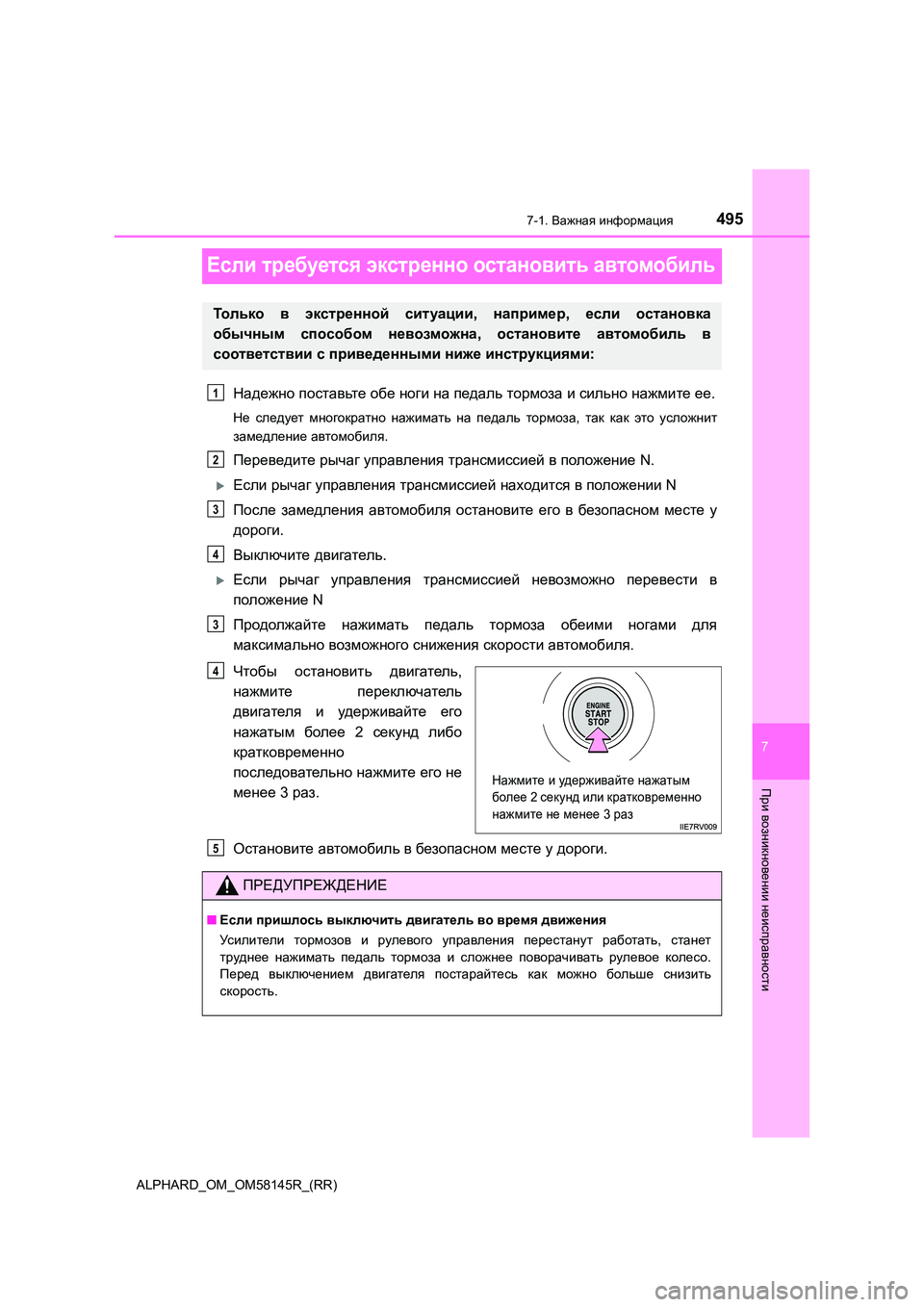

Если требуется экстренно остановить автомобиль
Надежно поставьте обе ноги на педаль тормоза и сильно нажмите ее.
Не следует многократно нажимать на педаль тормоза, так как это усложнит
замедление автомобиля.
Переведите рычаг управления трансмиссией в положение N.
Если рычаг управления трансмиссией находится в положении N
После замедления автомобиля остановите его в безопасном месте у
дороги .
Выключите двигатель.
Если рычаг управления трансмиссией невозможно перевести в
положение N
Продолжайте нажимать педаль тормоза обеими ногами для
максимально возможного снижения скорости автомобиля.
Чтобы остановить двигатель,
нажмите переключатель
двигателя и удерживайте его
нажатым более 2 секунд либо
кратковременно
последовательно нажмите его не
менее 3 раз.
Остановите автомобиль в безопасном месте у дороги.
Тол ь к о в экстренной ситуации, например, если остановка
обычным способом невозможна, остановите автомобиль в
соответствии с приведенными ниже инструкциями:
1
2
3
4
3
Нажмите и удерживайте нажатым
более 2 секунд или кратковременно
нажмите не менее 3 раз
4
ПРЕДУПРЕЖДЕНИЕ
■Если пришлось выключить двигатель во время движения
Ус и л и тел и тормозов и рулевого управления перестанут работать, станет
труднее нажимать педаль тормоза и сложнее поворачивать рулевое колесо.
Перед выключением двигателя постарайтесь как можно больше снизить
скорость .
5

4967-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58145R_(RR)

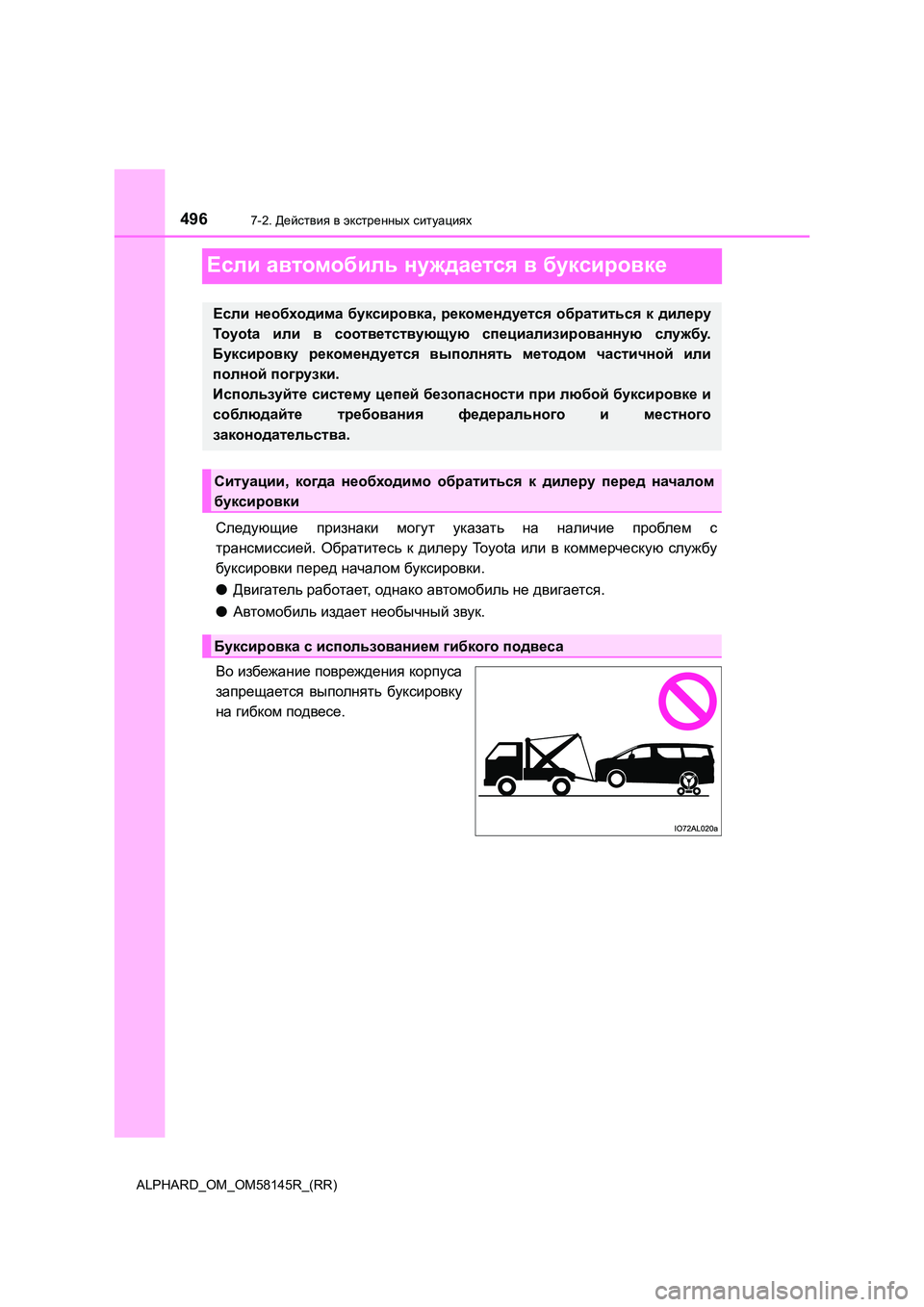

Если автомобиль нуждается в буксировке
Следующие признаки могут указать на наличие проблем с
трансмиссией . Обратитесь к дилеру Toyota или в коммерческую службу
буксировки перед началом буксировки.
● Двигатель работает, однако автомобиль не двигается.
● Автомобиль издает необычный звук.
Во избежание повреждения корпуса
запрещается выполнять буксировку
на гибком подвесе.
Если необходима буксировка, рекомендуется обратиться к дилеру
To y o t a или в соответствующую специализированную службу.
Буксировку рекомендуется выполнять методом частичной или
полной погрузки.
Используйте систему цепей безопасности при любой буксировке и
соблюдайте требования федерального и местного
законодательства .
Ситуации, когда необходимо обратиться к дилеру перед началом
буксировки
Буксировка с использованием гибкого подвеса
