2018 JEEP RENEGADE Instrukcja obsługi (in Polish)

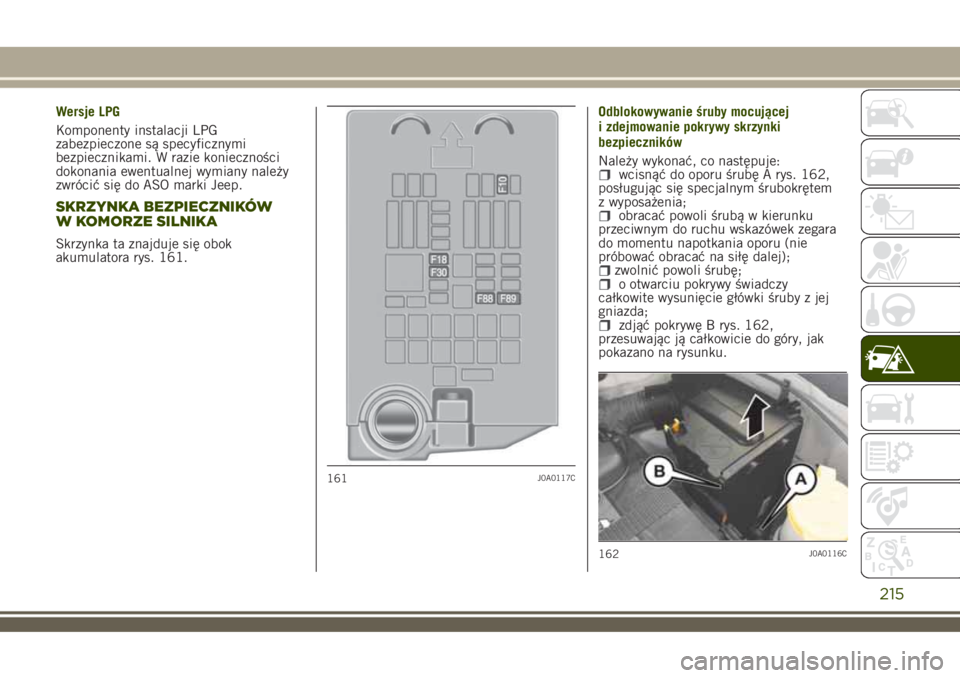

Wersje LPG
Komponenty instalacji LPG
zabezpieczone są specyficznymi
bezpiecznikami. W razie konieczności
dokonania ewentualnej wymiany należy
zwrócić się do ASO marki Jeep.
SKRZYNKA BEZPIECZNIKÓW
W KOMORZE SILNIKA
Skrzynka ta znajduje się obok
akumulatora rys. 161.Odblokowywanie śruby mocującej
i zdejmowanie pokrywy skrzynki
bezpieczników
Należy wykonać, co następuje:
wcisnąć do oporu śrubę A rys. 162,
posługując się specjalnym śrubokrętem
z wyposażenia;
obracać powoli śrubą w kierunku
przeciwnym do ruchu wskazówek zegara
do momentu napotkania oporu (nie
próbować obracać na siłę dalej);
zwolnić powoli śrubę;o otwarciu pokrywy świadczy
całkowite wysunięcie główki śruby z jej
gniazda;
zdjąć pokrywę B rys. 162,
przesuwając ją całkowicie do góry, jak
pokazano na rysunku.
161J0A0117C
162J0A0116C
215

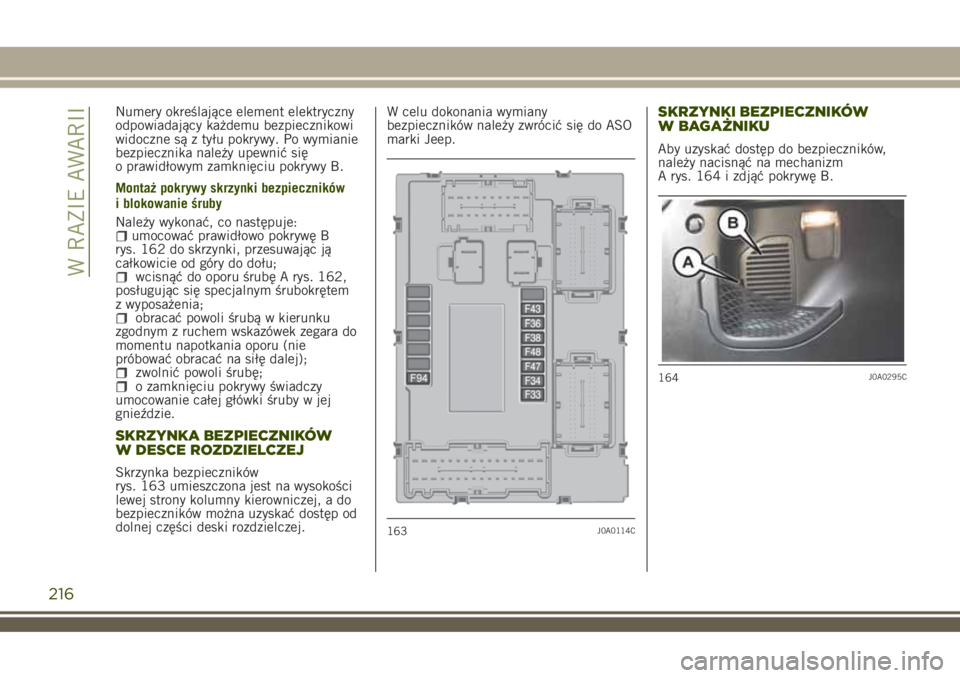

Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi
widoczne są z tyłu pokrywy. Po wymianie
bezpiecznika należy upewnić się
o prawidłowym zamknięciu pokrywy B.
Montaż pokrywy skrzynki bezpieczników
i blokowanie śruby
Należy wykonać, co następuje:
umocować prawidłowo pokrywę B
rys. 162 do skrzynki, przesuwając ją
całkowicie od góry do dołu;
wcisnąć do oporu śrubę A rys. 162,
posługując się specjalnym śrubokrętem
z wyposażenia;
obracać powoli śrubą w kierunku
zgodnym z ruchem wskazówek zegara do
momentu napotkania oporu (nie
próbować obracać na siłę dalej);
zwolnić powoli śrubę;o zamknięciu pokrywy świadczy
umocowanie całej główki śruby w jej
gnieździe.
SKRZYNKA BEZPIECZNIKÓW
W DESCE ROZDZIELCZEJ
Skrzynka bezpieczników
rys. 163 umieszczona jest na wysokości
lewej strony kolumny kierowniczej, a do
bezpieczników można uzyskać dostęp od
dolnej części deski rozdzielczej.W celu dokonania wymiany
bezpieczników należy zwrócić się do ASO
marki Jeep.
SKRZYNKI BEZPIECZNIKÓW
W BAGAŻNIKU
Aby uzyskać dostęp do bezpieczników,
należy nacisnąć na mechanizm
A rys. 164 i zdjąć pokrywę B.
163J0A0114C
164J0A0295C
216
W RAZIE AWARII

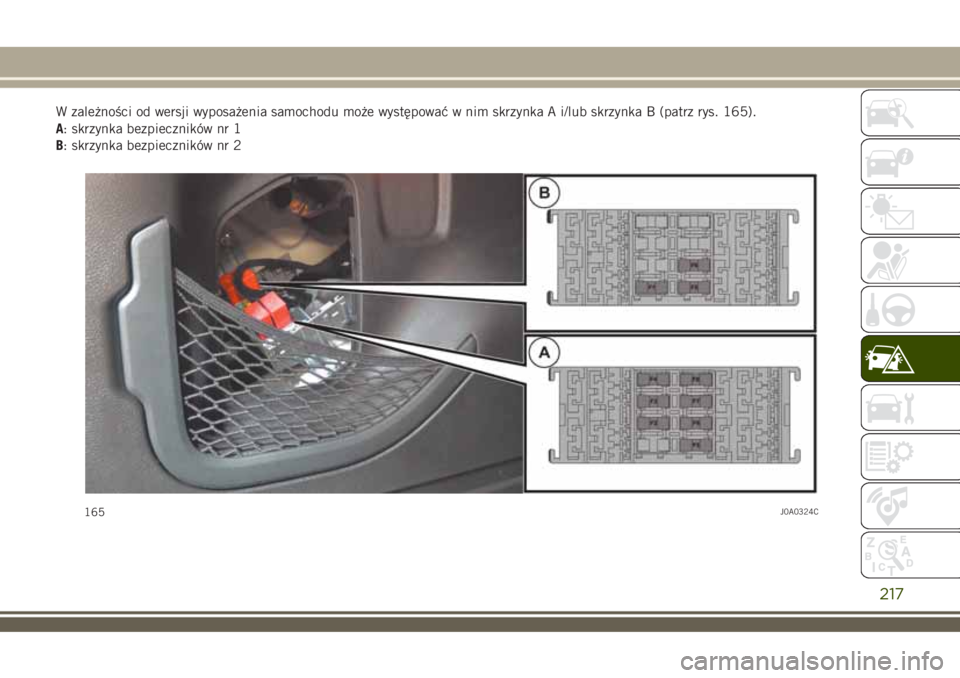

W zależności od wersji wyposażenia samochodu może występować w nim skrzynka A i/lub skrzynka B (patrz rys. 165).
A: skrzynka bezpieczników nr 1
B: skrzynka bezpieczników nr 2
165J0A0324C
217

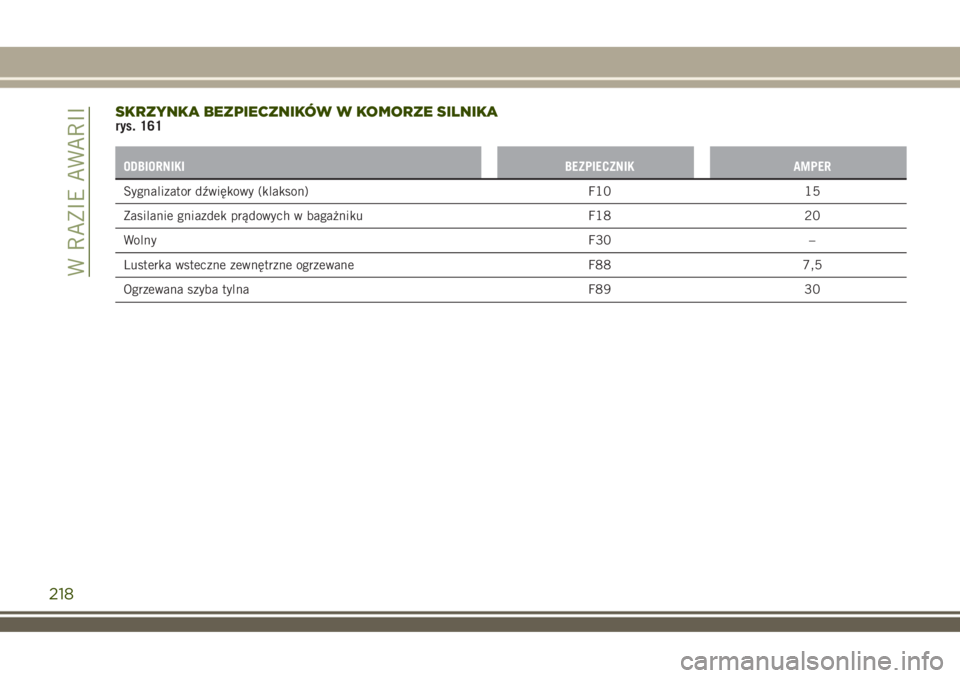

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKArys. 161
ODBIORNIKI BEZPIECZNIK AMPER
Sygnalizator dźwiękowy (klakson) F10 15
Zasilanie gniazdek prądowych w bagażniku F18 20
WolnyF30 –
Lusterka wsteczne zewnętrzne ogrzewane F88 7,5
Ogrzewana szyba tylna F89 30
218
W RAZIE AWARII

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJrys. 163
ODBIORNIKI BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedniej (strona pasażera) F33 20
Elektryczny podnośnik szyby przedniej (strona kierowcy) F34 20
Zasilanie systemu
Uconnect™Klimatyzacja, Alarm, Elektryczne składanie lusterek wstecznych
zewnętrznych, System EOBD, Port USBF36 15
Urządzenie Safe Lock (Odblokowywanie drzwi po stronie
kierowcy - zależnie od wyposażenia)/Odblokowywanie
drzwi/Centralny zamek/Odblokowywanie elektryczne pokrywy
bagażnikaF38 20
Pompa spryskiwaczy szyby przedniej/tylnej F43 20
Elektryczny podnośnik szyby tylnej lewej F47 20
Elektryczny podnośnik szyby tylnej prawej F48 20
Zapalniczka (zależnie od wyposażenia) F94 15
219

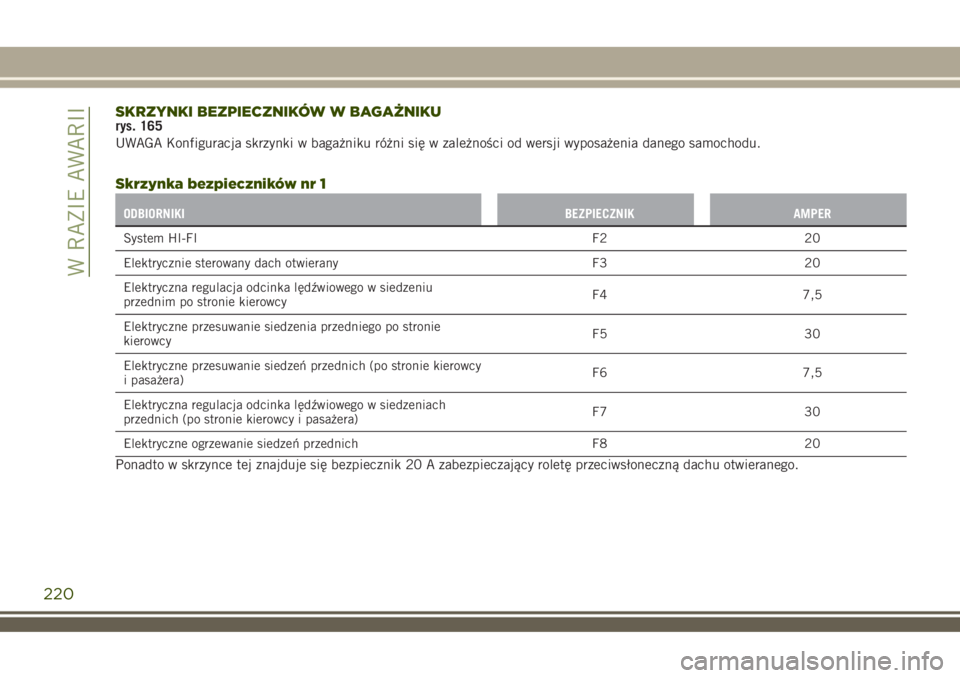

SKRZYNKI BEZPIECZNIKÓW W BAGAŻNIKUrys. 165
UWAGA Konfiguracja skrzynki w bagażniku różni się w zależności od wersji wyposażenia danego samochodu.
Skrzynka bezpieczników nr 1
ODBIORNIKI BEZPIECZNIK AMPER
System HI-FI F2 20
Elektrycznie sterowany dach otwierany F3 20
Elektryczna regulacja odcinka lędźwiowego w siedzeniu
przednim po stronie kierowcyF4 7,5
Elektryczne przesuwanie siedzenia przedniego po stronie
kierowcyF5 30
Elektryczne przesuwanie siedzeń przednich (po stronie kierowcy
i pasażera)F6 7,5
Elektryczna regulacja odcinka lędźwiowego w siedzeniach
przednich (po stronie kierowcy i pasażera)F7 30
Elektryczne ogrzewanie siedzeń przednich F8 20
Ponadto w skrzynce tej znajduje się bezpiecznik 20 A zabezpieczający roletę przeciwsłoneczną dachu otwieranego.
220
W RAZIE AWARII

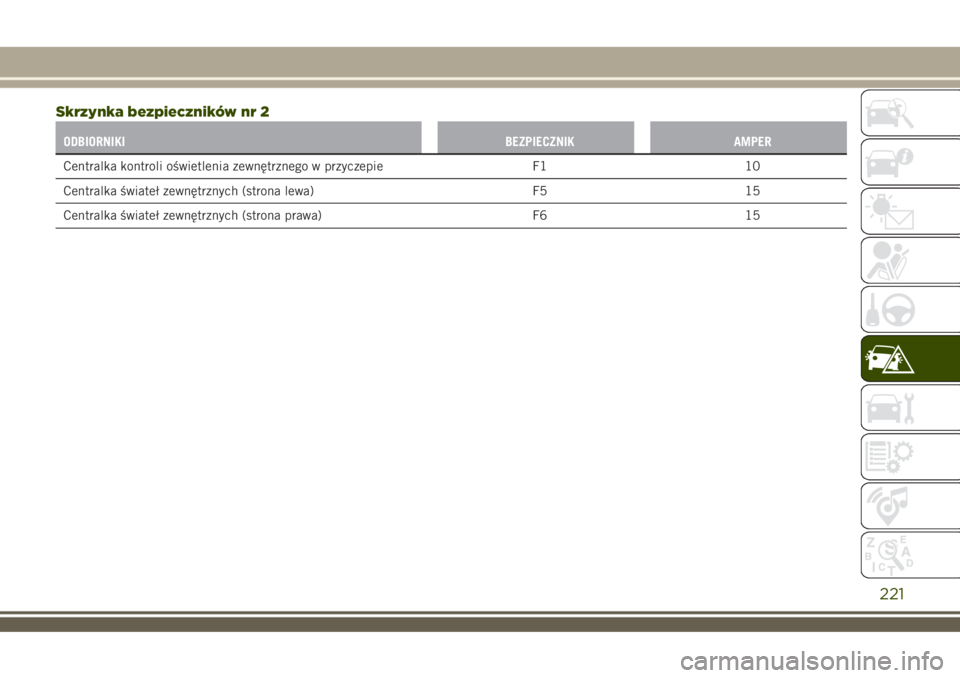

Skrzynka bezpieczników nr 2
ODBIORNIKI BEZPIECZNIK AMPER
Centralka kontroli oświetlenia zewnętrznego w przyczepie F1 10
Centralka świateł zewnętrznych (strona lewa) F5 15
Centralka świateł zewnętrznych (strona prawa) F6 15
221

UWAGA
154)W przypadku ponownego przepalenia
się bezpiecznika należy zwrócić się do
ASO marki Jeep.
155)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU.
156)Jeżeli przepali się bezpiecznik
główny (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE), należy zwrócić się do ASO
marki Jeep.
157)Przed wymianą bezpiecznika należy
upewnić się, czy wyłącznik zapłonu
ustawiono w położeniu STOP, czy kluczyk
(w przypadku kluczyka mechanicznego),
został wyjęty z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie
odbiorniki elektryczne.
158)Jeżeli interweniuje bezpiecznik
główny zabezpieczający systemy
bezpieczeństwa (system poduszek
powietrznych, system hamulcowy),
systemy zespołu napędowego (system
silnika, system skrzyni biegów) lub system
układu kierowniczego, należy zwrócić się
do ASO marki Jeep.
OSTRZEŻENIE
77)Nie należy zastępować nigdy
bezpiecznika drutem lub innym
materiałem przewodzącym.
78)W razie potrzeby umycia komory
silnika należy zwracać uwagę, aby nie
kierować bezpośrednio dyszy rozpylającej
wodę na skrzynkę bezpieczników
w komorze silnika i w pobliże silniczków
spryskiwaczy szyby przedniej.
WYMIANA KOŁA
159) 160) 161) 162) 163) 166) 167)
PODNOŚNIK
164) 165)
Należy pamiętać, że:masa podnośnika wynosi 2,8 kg;podnośnik nie wymaga żadnej
regulacji;
podnośnika nie wolno naprawiać;
w przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
nie należy montować na nim żadnych
innych narzędzi poza korbką
zamontowaną w podnośniku.
Konserwacja
uważać, aby na „ślimaku” nie
znajdowały się żadne zabrudzenia;
dbać o odpowiednie nasmarowanie
„ślimaka”;
w żadnym wypadku nie wprowadzać
zmian w podnośniku.
Warunki, w których nie można z niego
korzystać
temperatury poniżej -40°C;w przypadku nawierzchni pokrytej
piaskiem lub błotem;
w przypadku nawierzchni nierównej;nawierzchnia o dużej pochyłości;
