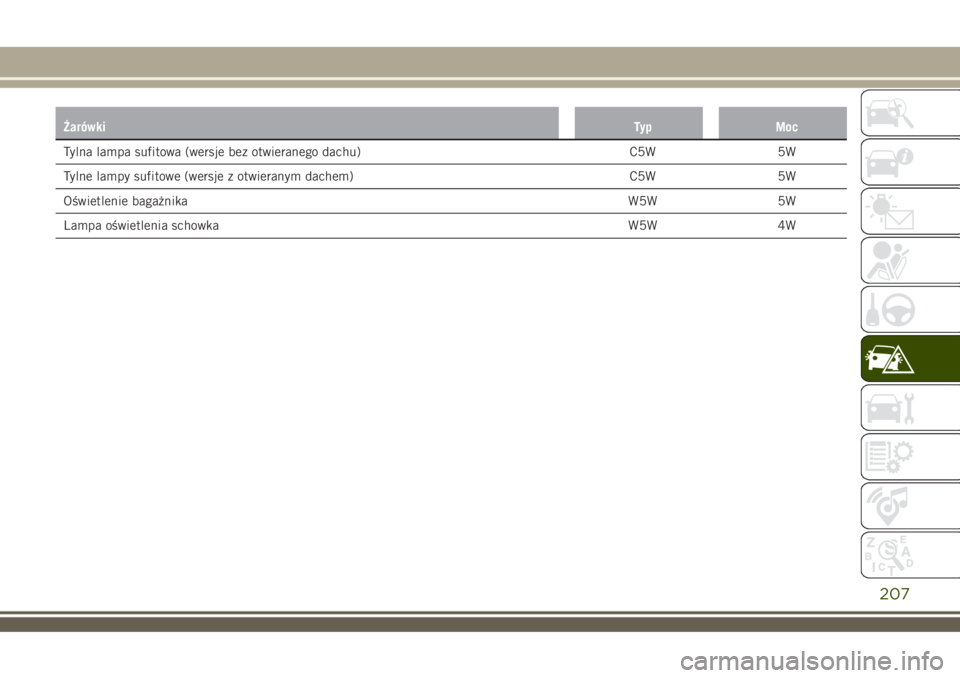

ŻarówkiTyp Moc
Tylna lampa sufitowa (wersje bez otwieranego dachu) C5W 5W
Tylne lampy sufitowe (wersje z otwieranym dachem) C5W 5W
Oświetlenie bagażnikaW5W 5W
Lampa oświetlenia schowka W5W 4W
207

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
Zespół optyczny przedni górny (halogenowe
światła drogowe/mijania)
Aby wymienić żarówkę, należy:
wykonując czynności od wnętrza
komory silnika, zdjąć pokrywę A rys. 140,
ciągnąc za specjalny uchwyt;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół
żarówka-oprawa żarówki B
rys. 141 i wysunąć go na zewnątrz;
wyjąć, wysuwając na zewnątrz, zespół
żarówka-oprawa żarówki C rys. 142,
odłączając go od złącza D;
zainstalować nowy zespół
żarówka-oprawa żarówki, upewniając się
o prawidłowym zablokowaniu go;
następnie włożyć zespół
żarówka-oprawa żarówki do odnośnego
gniazda i przekręcić nim w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go.
Zespół optyczny przedni górny (ksenonowe
światła mijania/drogowe)
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Jeep.
Zespół optyczny przedni dolny
Światła pozycyjne/światła do jazdy
dziennej (D.R.L.) i kierunkowskazy
przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami;odkręcić śrubokrętem śruby
A rys. 143 i wyjąć pokrywę B;
140J0A0260C
141J0A0261C
142J0A0414C
208
W RAZIE AWARII

rozłączyć złącza elektryczne C
rys. 144;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara (na lewym
urządzeniu) lub zgodnym z ruchem
wskazówek zegara (na prawym
urządzeniu) i wyjąć zespoły żarówek
i opraw żarówek rys. 145: D = światła
pozycyjne/światła do jazdy dziennej
(D.R.L.), E = kierunkowskazy;
wymienić spaloną żarówkę: aby wyjąć
żarówkę, należy nacisnąć delikatnie na
nią (1 rys. 146 ) i jednocześnie
przekręcić ją w kierunku przeciwnym do
ruchu wskazówek zegara (2);
włożyć nową żarówkę, naciskając na
nią rys. 146 i przekręcając ją w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
następnie włożyć zespoły
żarówka-oprawa żarówki do odnośnych
gniazd i przekręcić nimi w kierunku
przeciwnym do ruchu wskazówek zegara
(strona prawa) i zgodnym z ruchem
wskazówek zegara (strona lewa),
upewniając się o prawidłowym ich
zablokowaniu;
podłączyć złącza elektryczne;zamontować pokrywę B rys. 143,
wkręcając do oporu śruby mocujące A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
209

Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami;odkręcić śrubokrętem śruby
A rys. 147 i wyjąć pokrywę B;
naciskając na zaczep C rys. 148,
rozłączyć złącze elektryczne D;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół
żarówka-oprawa żarówki E
rys. 148 i wymienić żarówkę;
włożyć nowy zespół żarówka-oprawa
żarówki, upewniając się o prawidłowym
zablokowaniu go;
podłączyć z powrotem złącze
elektryczne;
zamontować pokrywę B rys. 147,
wkręcając do oporu śruby mocujące A.
Kierunkowskazy boczne
Kierunkowskazy boczne w lusterkach
wstecznych zewnętrznych
(zależnie od wyposażenia)
W celu dokonania wymiany żarówek
należy zwrócić się do ASO marki Jeep.Zespół optyczny tylny górny
Obejmuje żarówki świateł pozycyjnych,
świateł stop i kierunkowskazów.
Aby wymienić żarówki, należy:
otworzyć pokrywę bagażnika;naciskając w punkcie pokazanym
strzałką, wyjąć pokrywę A rys. 149;
147J0A0211C
148J0A0301C
149J0A0637C
210
W RAZIE AWARII

odkręcić urządzenie mocujące B
rys. 150;
odłączyć konektor elektryczny,
naciskając na urządzenie C;
wyjąć zespół optyczny tylny,
wysuwając na zewnątrz, jak pokazano na
rys. 151;
odkręcić cztery śruby mocujące D
rys. 152 i wyjąć zespół oprawy żarówki;
wymienić daną żarówkę (rys. 153: E /
G = światła stop; F = kierunkowskazy)
(żarówkiEiGzaświecają się zawsze
jednocześnie);
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować prawidłowo zespół oprawy
żarówki w tylnym zespole optycznym,
wkręcając do oporu cztery śruby
mocujące;
umieścić tylny zespół optyczny
w samochodzie;
wkręcić do oporu urządzenie mocujące
zespół optyczny tylny i podłączyć złącze
elektryczne;
zamontować na miejscu pokrywę
A rys. 149, upewniając się o jej
prawidłowym zablokowaniu;
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
211

zamknąć pokrywę bagażnika.
Zespół optyczny tylny dolny
Obejmuje żarówki świateł
przeciwmgłowych tylnych (strona lewa)
i świateł cofania (strona prawa).
Aby wymienić żarówki, należy:
odkręcić śrubokrętem śruby
A rys. 154 i B, po czym wyjąć pokrywę C;
śruba górna A jest łatwo dostępna,
natomiast aby odkręcić śrubę dolną B,
należy pochylić odpowiednio końcówkę
śrubokręta, jak pokazano na rys. 155;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę żarówki
D rys. 156 i wymienić odnośną żarówkę;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować oprawę żarówki w jej
gnieździe i obrócić nią w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
zamontować prawidłowo pokrywę C,
wkręcając do oporu śruby.
3. światła stop
3. światła stop wykonano w technologii
LED. W celu wymienienia ich należy
zwrócić się do ASO marki Jeep.
Podświetlenie tablicy rejestracyjnej
Aby wymienić żarówki, należy:

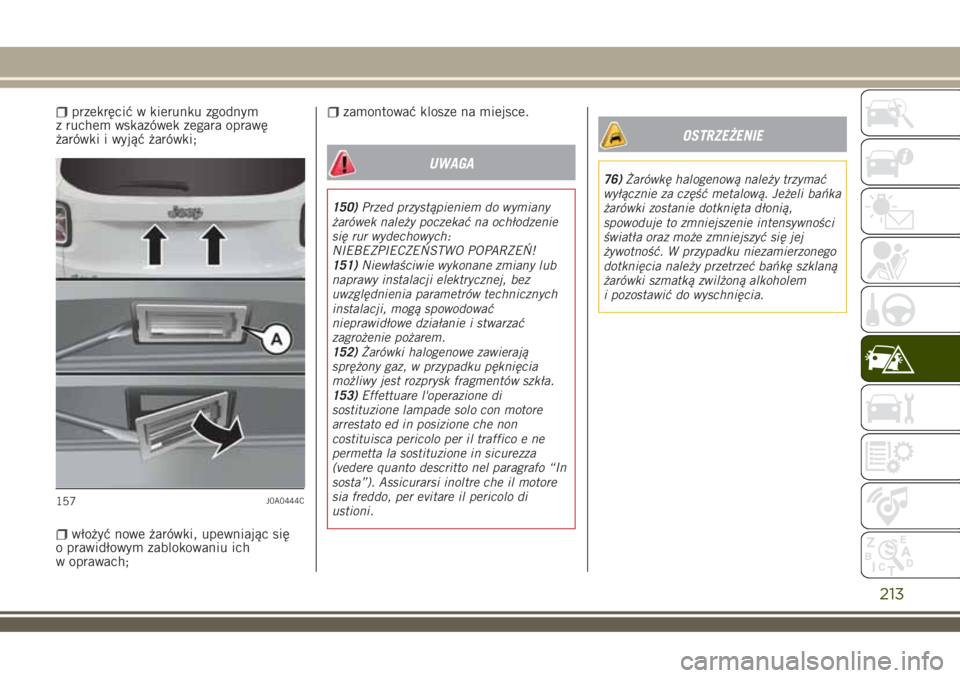

zdjąć klosze A rys. 157;
154J0A0212C
155J0A0213C
156J0A0302C
212
W RAZIE AWARII

przekręcić w kierunku zgodnym
z ruchem wskazówek zegara oprawę
żarówki i wyjąć żarówki;
włożyć nowe żarówki, upewniając się
o prawidłowym zablokowaniu ich
w oprawach;
zamontować klosze na miejsce.
UWAGA
150)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie
się rur wydechowych:
NIEBEZPIECZEŃSTWO POPARZEŃ!
151)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
152)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
OSTRZEŻENIE
76)Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli bańka
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności
światła oraz może zmniejszyć się jej
żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną
żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
157J0A0444C
213

WYMIANA
BEZPIECZNIKÓW
OPIS OGÓLNY
154) 155) 156) 157) 158)
77) 78)
Szczypce do wyjmowania bezpieczników
Aby wymienić bezpiecznik, należy użyć
szczypiec przymocowanych do pokrywy
skrzynki bezpieczników w komorze silnika
(patrz rys. 158 ).
Chwycić szczypce za górne skrzydła, jak
pokazano na rys. 159, ścisnąć je,
a następnie wysunąć szczypce do góry.Szczypce te posiadają dwie różne
końcówki (patrz rys. 160 ) przystosowane
specjalnie do różnych typów
bezpieczników znajdujących się
w samochodzie:
A: MINI fuse;B: J-CASE fuse.
DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w czterech
skrzynkach bezpieczników znajdujących
się w komorze silnika, pod deską
rozdzielczą i wewnątrz bagażnika.158J0A0250C
159J0A0331C160J0A0686C
