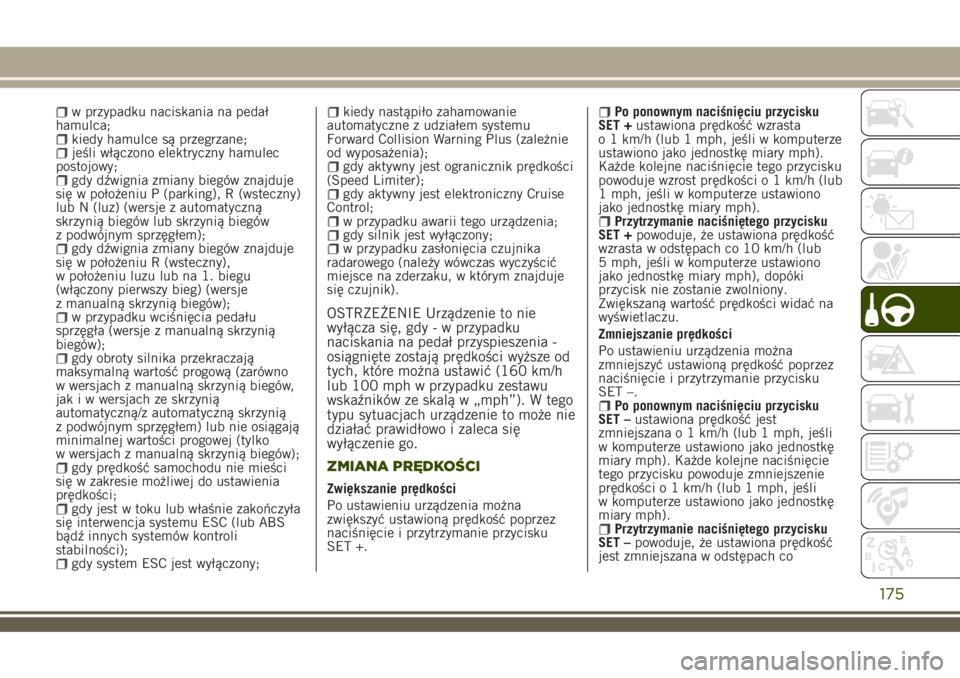

w przypadku naciskania na pedał
hamulca;
kiedy hamulce są przegrzane;jeśli włączono elektryczny hamulec
postojowy;
gdy dźwignia zmiany biegów znajduje
się w położeniu P (parking), R (wsteczny)
lub N (luz) (wersje z automatyczną
skrzynią biegów lub skrzynią biegów
z podwójnym sprzęgłem);
gdy dźwignia zmiany biegów znajduje
się w położeniu R (wsteczny),
w położeniu luzu lub na 1. biegu
(włączony pierwszy bieg) (wersje
z manualną skrzynią biegów);
w przypadku wciśnięcia pedału
sprzęgła (wersje z manualną skrzynią
biegów);
gdy obroty silnika przekraczają
maksymalną wartość progową (zarówno
w wersjach z manualną skrzynią biegów,
jak i w wersjach ze skrzynią
automatyczną/z automatyczną skrzynią
z podwójnym sprzęgłem) lub nie osiągają
minimalnej wartości progowej (tylko
w wersjach z manualną skrzynią biegów);
gdy prędkość samochodu nie mieści
się w zakresie możliwej do ustawienia
prędkości;
gdy jest w toku lub właśnie zakończyła
się interwencja systemu ESC (lub ABS
bądź innych systemów kontroli
stabilności);
gdy system ESC jest wyłączony;
kiedy nastąpiło zahamowanie
automatyczne z udziałem systemu
Forward Collision Warning Plus (zależnie
od wyposażenia);
gdy aktywny jest ogranicznik prędkości
(Speed Limiter);
gdy aktywny jest elektroniczny Cruise
Control;
w przypadku awarii tego urządzenia;gdy silnik jest wyłączony;w przypadku zasłonięcia czujnika
radarowego (należy wówczas wyczyścić
miejsce na zderzaku, w którym znajduje
się czujnik).
OSTRZEŻENIE Urządzenie to nie
wyłącza się, gdy - w przypadku
naciskania na pedał przyspieszenia -
osiągnięte zostają prędkości wyższe od
tych, które można ustawić (160 km/h
lub 100 mph w przypadku zestawu
wskaźników ze skalą w „mph”). W tego
typu sytuacjach urządzenie to może nie
działać prawidłowo i zaleca się
wyłączenie go.
ZMIANA PRĘDKOŚCI
Zwiększanie prędkości
Po ustawieniu urządzenia można
zwiększyć ustawioną prędkość poprzez
naciśnięcie i przytrzymanie przycisku
SET +.
Po ponownym naciśnięciu przycisku
SET +ustawiona prędkość wzrasta
o 1 km/h (lub 1 mph, jeśli w komputerze
ustawiono jako jednostkę miary mph).
Każde kolejne naciśnięcie tego przycisku
powoduje wzrost prędkości o 1 km/h (lub
1 mph, jeśli w komputerze ustawiono
jako jednostkę miary mph).
Przytrzymanie naciśniętego przycisku
SET +powoduje, że ustawiona prędkość
wzrasta w odstępach co 10 km/h (lub
5 mph, jeśli w komputerze ustawiono
jako jednostkę miary mph), dopóki
przycisk nie zostanie zwolniony.
Zwiększaną wartość prędkości widać na
wyświetlaczu.
Zmniejszanie prędkości
Po ustawieniu urządzenia można
zmniejszyć ustawioną prędkość poprzez
naciśnięcie i przytrzymanie przycisku
SET –.
Po ponownym naciśnięciu przycisku
SET –ustawiona prędkość jest
zmniejszana o 1 km/h (lub 1 mph, jeśli
w komputerze ustawiono jako jednostkę
miary mph). Każde kolejne naciśnięcie
tego przycisku powoduje zmniejszenie
prędkości o 1 km/h (lub 1 mph, jeśli
w komputerze ustawiono jako jednostkę
miary mph).
Przytrzymanie naciśniętego przycisku
SET –powoduje, że ustawiona prędkość
jest zmniejszana w odstępach co
175

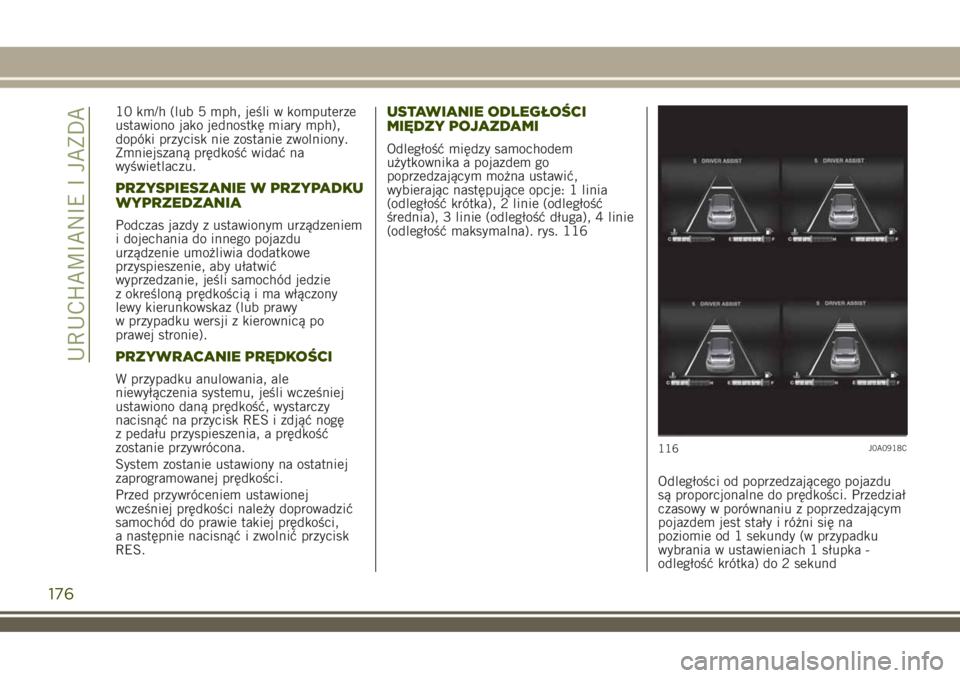

10 km/h (lub 5 mph, jeśli w komputerze
ustawiono jako jednostkę miary mph),
dopóki przycisk nie zostanie zwolniony.
Zmniejszaną prędkość widać na
wyświetlaczu.
PRZYSPIESZANIE W PRZYPADKU
WYPRZEDZANIA
Podczas jazdy z ustawionym urządzeniem
i dojechania do innego pojazdu
urządzenie umożliwia dodatkowe
przyspieszenie, aby ułatwić
wyprzedzanie, jeśli samochód jedzie
z określoną prędkością i ma włączony
lewy kierunkowskaz (lub prawy
w przypadku wersji z kierownicą po
prawej stronie).
PRZYWRACANIE PRĘDKOŚCI
W przypadku anulowania, ale
niewyłączenia systemu, jeśli wcześniej
ustawiono daną prędkość, wystarczy
nacisnąć na przycisk RES i zdjąć nogę
z pedału przyspieszenia, a prędkość
zostanie przywrócona.
System zostanie ustawiony na ostatniej
zaprogramowanej prędkości.
Przed przywróceniem ustawionej
wcześniej prędkości należy doprowadzić
samochód do prawie takiej prędkości,
a następnie nacisnąć i zwolnić przycisk
RES.
USTAWIANIE ODLEGŁOŚCI
MIĘDZY POJAZDAMI
Odległość między samochodem
użytkownika a pojazdem go
poprzedzającym można ustawić,
wybierając następujące opcje: 1 linia
(odległość krótka), 2 linie (odległość
średnia), 3 linie (odległość długa), 4 linie
(odległość maksymalna). rys. 116
Odległości od poprzedzającego pojazdu
są proporcjonalne do prędkości. Przedział
czasowy w porównaniu z poprzedzającym
pojazdem jest stały i różni się na
poziomie od 1 sekundy (w przypadku
wybrania w ustawieniach 1 słupka -
odległość krótka) do 2 sekund
116J0A0918C
176
URUCHAMIANIE I JAZDA

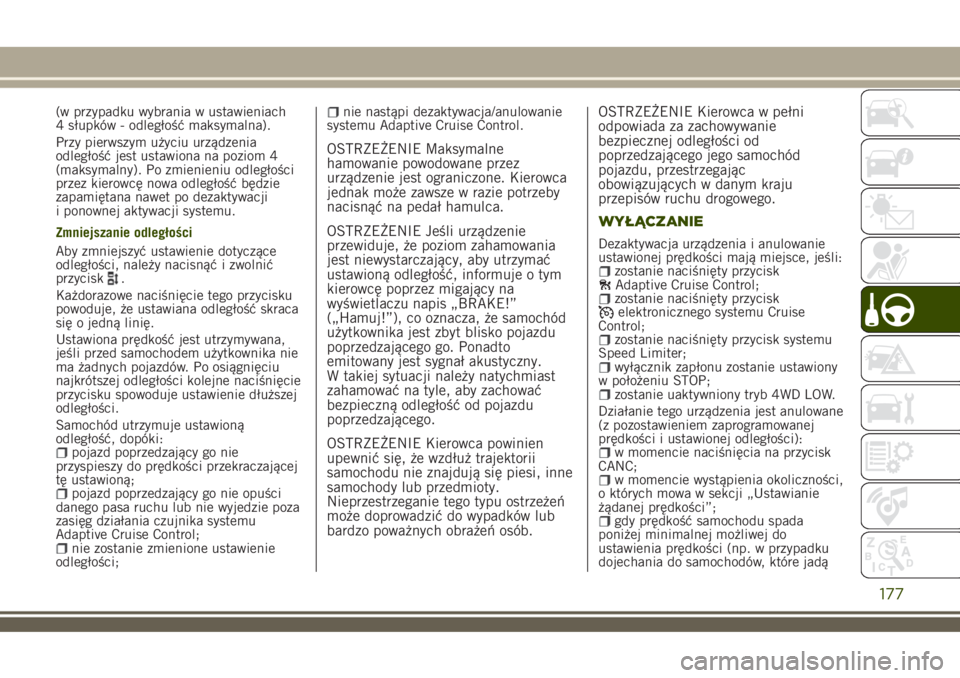

(w przypadku wybrania w ustawieniach
4 słupków - odległość maksymalna).
Przy pierwszym użyciu urządzenia
odległość jest ustawiona na poziom 4
(maksymalny). Po zmienieniu odległości
przez kierowcę nowa odległość będzie
zapamiętana nawet po dezaktywacji
i ponownej aktywacji systemu.
Zmniejszanie odległości
Aby zmniejszyć ustawienie dotyczące
odległości, należy nacisnąć i zwolnić
przycisk
.
Każdorazowe naciśnięcie tego przycisku
powoduje, że ustawiana odległość skraca
się o jedną linię.
Ustawiona prędkość jest utrzymywana,
jeśli przed samochodem użytkownika nie
ma żadnych pojazdów. Po osiągnięciu
najkrótszej odległości kolejne naciśnięcie
przycisku spowoduje ustawienie dłuższej
odległości.
Samochód utrzymuje ustawioną
odległość, dopóki:
pojazd poprzedzający go nie
przyspieszy do prędkości przekraczającej
tę ustawioną;
pojazd poprzedzający go nie opuści
danego pasa ruchu lub nie wyjedzie poza
zasięg działania czujnika systemu
Adaptive Cruise Control;
nie zostanie zmienione ustawienie
odległości;
nie nastąpi dezaktywacja/anulowanie
systemu Adaptive Cruise Control.
OSTRZEŻENIE Maksymalne
hamowanie powodowane przez
urządzenie jest ograniczone. Kierowca
jednak może zawsze w razie potrzeby
nacisnąć na pedał hamulca.
OSTRZEŻENIE Jeśli urządzenie
przewiduje, że poziom zahamowania
jest niewystarczający, aby utrzymać
ustawioną odległość, informuje o tym
kierowcę poprzez migający na
wyświetlaczu napis „BRAKE!”
(„Hamuj!”), co oznacza, że samochód
użytkownika jest zbyt blisko pojazdu
poprzedzającego go. Ponadto
emitowany jest sygnał akustyczny.
W takiej sytuacji należy natychmiast
zahamować na tyle, aby zachować
bezpieczną odległość od pojazdu
poprzedzającego.
OSTRZEŻENIE Kierowca powinien
upewnić się, że wzdłuż trajektorii
samochodu nie znajdują się piesi, inne
samochody lub przedmioty.
Nieprzestrzeganie tego typu ostrzeżeń
może doprowadzić do wypadków lub
bardzo poważnych obrażeń osób.OSTRZEŻENIE Kierowca w pełni
odpowiada za zachowywanie
bezpiecznej odległości od
poprzedzającego jego samochód
pojazdu, przestrzegając
obowiązujących w danym kraju
przepisów ruchu drogowego.
WYŁĄCZANIE
Dezaktywacja urządzenia i anulowanie
ustawionej prędkości mają miejsce, jeśli:
zostanie naciśnięty przyciskAdaptive Cruise Control;zostanie naciśnięty przyciskelektronicznego systemu Cruise
Control;
zostanie naciśnięty przycisk systemu
Speed Limiter;
wyłącznik zapłonu zostanie ustawiony
w położeniu STOP;
zostanie uaktywniony tryb 4WD LOW.
Działanie tego urządzenia jest anulowane
(z pozostawieniem zaprogramowanej
prędkości i ustawionej odległości):
w momencie naciśnięcia na przycisk
CANC;
w momencie wystąpienia okoliczności,
o których mowa w sekcji „Ustawianie
żądanej prędkości”;
gdy prędkość samochodu spada
poniżej minimalnej możliwej do
ustawienia prędkości (np. w przypadku
dojechania do samochodów, które jadą
177

bardzo powoli).
Jeśli warunki tego typu będą miały
miejsce podczas zmniejszania prędkości
samochodu w stosunku do pojazdu
poprzedzającego, system może w razie
potrzeby nadal powodować zwalnianie,
również po anulowaniu lub dezaktywacji
do minimalnej możliwej do ustawienia
prędkości.
TRYB TEMPOMATU
ELEKTRONICZNEGO
Poza trybem Adaptive Cruise Control
(ACC) dostępny jest tryb tempomatu
elektronicznego do jazdy ze stałą
prędkością.
Jeśli w samochodzie występuje system
Adaptive Cruise Control (ACC), tempomat
elektroniczny działa w taki sam sposób
jak ACC (po naciśnięciu przycisku
tempomatu), z tą różnicą, że:nie utrzymuje odległości od pojazdu,
który znajduje się przed nim;
w przypadku zasłoniętego czujnika
radarowego urządzenie to nadal działa.
Przed przywróceniem ustawionej
wcześniej prędkości należy doprowadzić
samochód do prawie takiej prędkości,
a następnie nacisnąć i zwolnić przycisk
RES.
UWAGA
134)Należy zawsze zachowywać
maksymalną ostrożność podczas jazdy,
aby w razie potrzeby być w gotowości do
zahamowania samochodem.
135)System ten jest elementem
wspomagającym jazdę: kierowca nigdy nie
powinien ograniczać uwagi poświęcanej na
prowadzenie samochodu.
Odpowiedzialność za prowadzenie
samochodu zawsze ponosi kierowca, który
powinien uwzględniać warunki ruchu
drogowego, aby jazda była całkowicie
bezpieczna. Kierowca zobowiązany jest
zawsze zachowywać bezpieczną odległość
za samochodem, za którym jedzie.
136)Urządzenie to nie uaktywnia się
w przypadku pieszych, pojazdów jadących
w kierunku przeciwnym lub poruszających
się w kierunku poprzecznym oraz
w przypadku obiektów stałych (np.
pojazdu zablokowanego w korku lub
pojazdu niesprawnego).
137)Urządzenie to nie jest w stanie brać
pod uwagę warunków drogowych, ruchu
drogowego i warunków atmosferycznych,
a także słabej widoczności (np. z powodu
mgły).138)Urządzenie to nie rozpoznaje zawsze
w pełni skomplikowanych warunków ruchu
drogowego, które mogłyby spowodować
błędne oszacowanie lub w ogóle nie
oszacowywać bezpiecznej odległości, jaka
powinna być zachowana.
139)Urządzenie to nie jest w stanie
wywierać maksymalnej siły hamowania
samochodem: nie zostanie on więc
zatrzymany całkowicie.
OSTRZEŻENIE
54)System ten może mieć ograniczone
działanie lub w ogóle może nie działać
z powodu takich warunków
atmosferycznych, jak ulewny deszcz, grad,
gęsta mgła czy śnieżyca.
55)Obszar zderzaka przed czujnikiem nie
powinien być pokryty elementami
przylepnymi, dodatkowymi reflektorami lub
jakimkolwiek innym przedmiotem.
56)Działanie może być zakłócone przez
jakiekolwiek zmiany strukturalne
w samochodzie, jak na przykład zmiana
ustawienia przedniego, zmiana opon lub
zbyt wysokie obciążenie aniżeli
standardowe, jakie przewiduje samochód.
178
URUCHAMIANIE I JAZDA

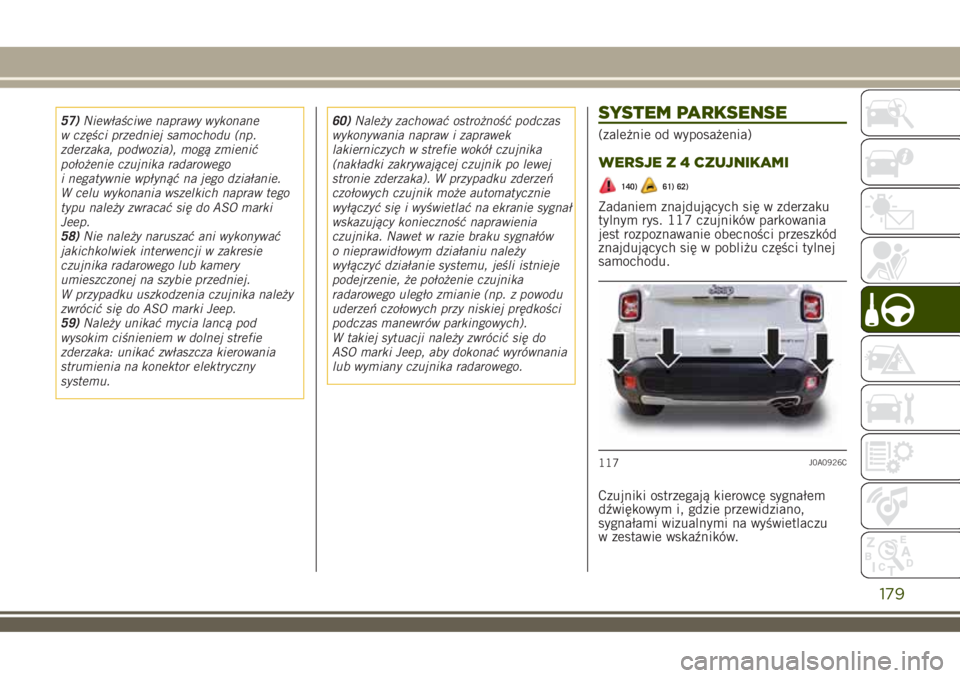

57)Niewłaściwe naprawy wykonane
w części przedniej samochodu (np.
zderzaka, podwozia), mogą zmienić
położenie czujnika radarowego
i negatywnie wpłynąć na jego działanie.
W celu wykonania wszelkich napraw tego
typu należy zwracać się do ASO marki
Jeep.
58)Nie należy naruszać ani wykonywać
jakichkolwiek interwencji w zakresie
czujnika radarowego lub kamery
umieszczonej na szybie przedniej.
W przypadku uszkodzenia czujnika należy
zwrócić się do ASO marki Jeep.
59)Należy unikać mycia lancą pod
wysokim ciśnieniem w dolnej strefie
zderzaka: unikać zwłaszcza kierowania
strumienia na konektor elektryczny
systemu.60)Należy zachować ostrożność podczas
wykonywania napraw i zaprawek
lakierniczych w strefie wokół czujnika
(nakładki zakrywającej czujnik po lewej
stronie zderzaka). W przypadku zderzeń
czołowych czujnik może automatycznie
wyłączyć się i wyświetlać na ekranie sygnał
wskazujący konieczność naprawienia
czujnika. Nawet w razie braku sygnałów
o nieprawidłowym działaniu należy
wyłączyć działanie systemu, jeśli istnieje
podejrzenie, że położenie czujnika
radarowego uległo zmianie (np. z powodu
uderzeń czołowych przy niskiej prędkości
podczas manewrów parkingowych).
W takiej sytuacji należy zwrócić się do
ASO marki Jeep, aby dokonać wyrównania
lub wymiany czujnika radarowego.SYSTEM PARKSENSE
(zależnie od wyposażenia)
WERSJE Z 4 CZUJNIKAMI
140)61) 62)
Zadaniem znajdujących się w zderzaku
tylnym rys. 117 czujników parkowania
jest rozpoznawanie obecności przeszkód
znajdujących się w pobliżu części tylnej
samochodu.
Czujniki ostrzegają kierowcę sygnałem
dźwiękowym i, gdzie przewidziano,
sygnałami wizualnymi na wyświetlaczu
w zestawie wskaźników.
117J0A0926C
179

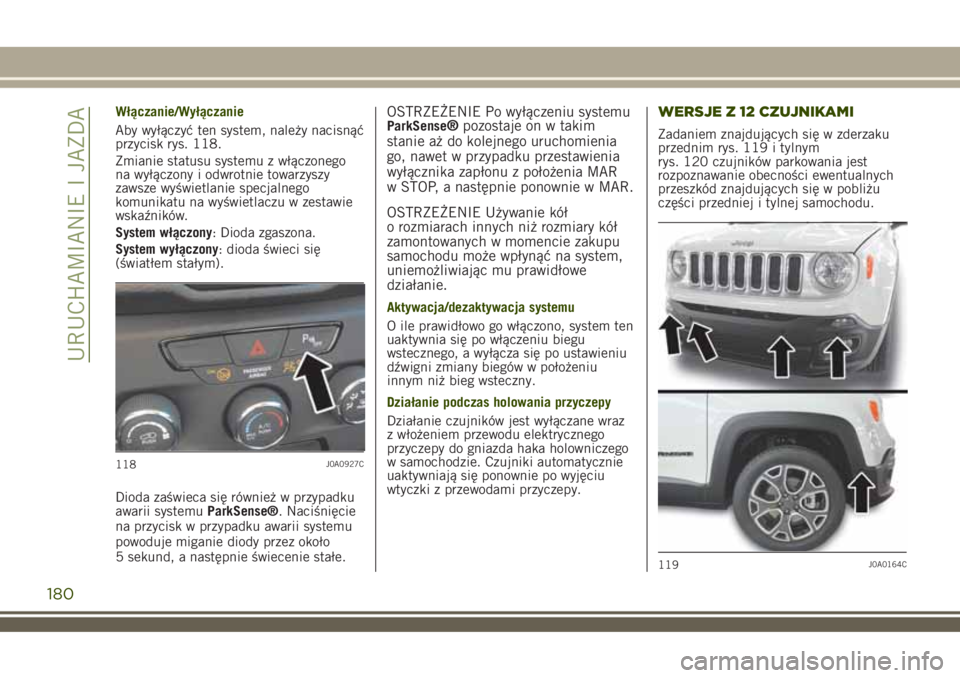

Włączanie/Wyłączanie
Aby wyłączyć ten system, należy nacisnąć
przycisk rys. 118.
Zmianie statusu systemu z włączonego
na wyłączony i odwrotnie towarzyszy
zawsze wyświetlanie specjalnego
komunikatu na wyświetlaczu w zestawie
wskaźników.
System włączony: Dioda zgaszona.
System wyłączony: dioda świeci się
(światłem stałym).
Dioda zaświeca się również w przypadku
awarii systemuParkSense®. Naciśnięcie
na przycisk w przypadku awarii systemu
powoduje miganie diody przez około
5 sekund, a następnie świecenie stałe.OSTRZEŻENIE Po wyłączeniu systemuParkSense®pozostaje on w takim
stanie aż do kolejnego uruchomienia
go, nawet w przypadku przestawienia
wyłącznika zapłonu z położenia MAR
w STOP, a następnie ponownie w MAR.
OSTRZEŻENIE Używanie kół
o rozmiarach innych niż rozmiary kół
zamontowanych w momencie zakupu
samochodu może wpłynąć na system,
uniemożliwiając mu prawidłowe
działanie.
Aktywacja/dezaktywacja systemu
O ile prawidłowo go włączono, system ten
uaktywnia się po włączeniu biegu
wstecznego, a wyłącza się po ustawieniu
dźwigni zmiany biegów w położeniu
innym niż bieg wsteczny.
Działanie podczas holowania przyczepy
Działanie czujników jest wyłączane wraz
z włożeniem przewodu elektrycznego
przyczepy do gniazda haka holowniczego
w samochodzie. Czujniki automatycznie
uaktywniają się ponownie po wyjęciu
wtyczki z przewodami przyczepy.
WERSJE Z 12 CZUJNIKAMI
Zadaniem znajdujących się w zderzaku
przednim rys. 119 i tylnym
rys. 120 czujników parkowania jest
rozpoznawanie obecności ewentualnych
przeszkód znajdujących się w pobliżu
części przedniej i tylnej samochodu.
118J0A0927C
119J0A0164C
180
URUCHAMIANIE I JAZDA

Czujniki te powiadamiają kierowcę
o obecności przeszkód, emitując
przerywany sygnał dźwiękowy i, zależnie
od wyposażenia, również sygnały
wizualne na wyświetlaczu w zestawie
wskaźników.
Włączanie/Wyłączanie
Aby wyłączyć ten system, należy nacisnąć
przycisk rys. 118.
Zmianie statusu systemu z włączonego
na wyłączony i odwrotnie towarzyszy
zawsze wyświetlanie specjalnego
komunikatu na wyświetlaczu w zestawie
wskaźników.
System włączony: Dioda zgaszona.
System wyłączony: dioda świeci się
(światłem stałym).Dioda zaświeca się również w przypadku
awarii systemuParkSense®. Naciśnięcie
na przycisk w przypadku awarii systemu
powoduje miganie diody przez około
5 sekund, a następnie świecenie stałe.
OSTRZEŻENIE Po wyłączeniu systemuParkSense®pozostaje on w takim
stanie aż do kolejnego uruchomienia
go, nawet w przypadku przestawienia
wyłącznika zapłonu z położenia MAR
w STOP, a następnie ponownie w MAR.
Aktywacja/dezaktywacja systemu
Po włączeniu biegu wstecznego system
ten, o ile go włączono, uaktywnia
zarówno czujniki przednie jak i czujniki
tylne. W przypadku włączenia innego
biegu czujniki tylne są wyłączane,
a czujniki przednie pozostają aktywne,
dopóki prędkość samochodu nie
przekroczy 15 km/h.
Działanie podczas holowania przyczepy
Działanie czujników tylnych jest
automatycznie wyłączane po włożeniu
wtyczki przewodu elektrycznego
przyczepy do gniazda haka holowniczego,
natomiast czujniki przednie pozostają
aktywne i mogą nadal generować sygnały
dźwiękowe i wizualne. Czujniki tylneuaktywniają się ponownie automatycznie
po wyjęciu wtyczki wiązki przewodów
przyczepy.
OSTRZEŻENIA OGÓLNE
Poniżej podajemy kilka warunków, jakie
mogą wpływać na działanie czujników
parkowania:
zmniejszona czułość czujników
i zmniejszenie osiągów systemu
wspomagającego parkowanie mogą być
spowodowane obecnością na powierzchni
czujników: lodu, śniegu, błota,
nadmiernej ilości lakieru;
czujnik wykrywa nieistniejące
przedmioty („zakłócenia spowodowane
echem”), wskutek zakłóceń typu
mechanicznego, na przykład: mycie
samochodu, deszcz (działanie mocnego
przepływu powietrza, wiatru), grad;
sygnały przesyłane przez czujniki
mogą się zmienić, jeżeli w pobliżu
znajdują się systemy ultradźwiękowe (np.
hamulce pneumatyczne autokarów lub
młoty pneumatyczne);
na osiągi systemu wspomagającego
parkowanie może wpływać także pozycja
czujników, na przykład przy zmianie
ustawienia pojazdu (z powodu zużycia
amortyzatorów, zawieszeń) lub po
wymianie opon, przy zbyt dużym
obciążeniu samochodu, wskutek
specyficznych przeróbek powodujących
obniżenie samochodu;
120J0A0699C
181

obecność haka holowniczego
w przypadku braku przyczepy, co
mogłoby wpływać na prawidłowe
działanie czujników parkowania. Przed
użyciem systemuParkSense®zaleca się
wymontowanie z samochodu zespołu
haka holowniczego i odnośnego
mocowania, jeśli samochód nie będzie
już holował przyczepy. Nieprzestrzeganie
powyższego zalecenia może doprowadzić
do obrażeń ciała osób lub uszkodzeń
samochodu bądź innych przedmiotów,
ponieważ podczas emitowania stałego
sygnału dźwiękowego hak holowniczy już
znajduje się dużo bliżej przeszkody niż
zderzak tylny. W przypadku, gdy zamierza
się pozostawić na stałe zamontowany hak
holowniczy, bez holowania przyczepy,
zalecamy zwrócić się do ASO marki Jeep
w celu umożliwienia dokonania
aktualizacji systemuParkSense®,
ponieważ hak holowniczy może zostać
rozpoznany przez czujniki środkowe jako
przeszkoda.
występowanie elementów przylepnych
na czujnikach. Należy więc uważać, aby
nie umieścić na czujnikach żadnych
elementów przylepnych.
UWAGA
140)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne
manewry ponosi zawsze kierowca.
W przypadku wykonywania tego typu
manewrów należy zawsze upewnić się, że
wzdłuż trajektorii, którą zamierza się
pokonać, nie ma żadnych osób (zwłaszcza
dzieci) ani zwierząt. Czujniki parkowania
pomagają kierowcy przy parkowaniu, ten
jednak nie powinien nigdy zmniejszyć
uwagi podczas wykonywania manewrów
potencjalnie niebezpiecznych, nawet jeżeli
wykonywane są one z małą prędkością.
OSTRZEŻENIE
61)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować czy uszkodzić,
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
myć czysta wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu.
W myjniach, w których używane są dysze
ciśnieniowe pary lub wody pod wysokim
ciśnieniem, czujniki należy czyścić szybko,
trzymając dyszę w odległości ponad
10 cm.
62)W razie konieczności wykonania
czynności serwisowych obejmujących
strefę czujników należy zwracać się
wyłącznie do ASO marki Jeep. Wykonane
w niewłaściwy sposób interwencje
w zakresie zderzaka mogłyby bowiem
zakłócić działanie czujników parkowania.
182
URUCHAMIANIE I JAZDA
