2018 JEEP RENEGADE Instrukcja obsługi (in Polish)

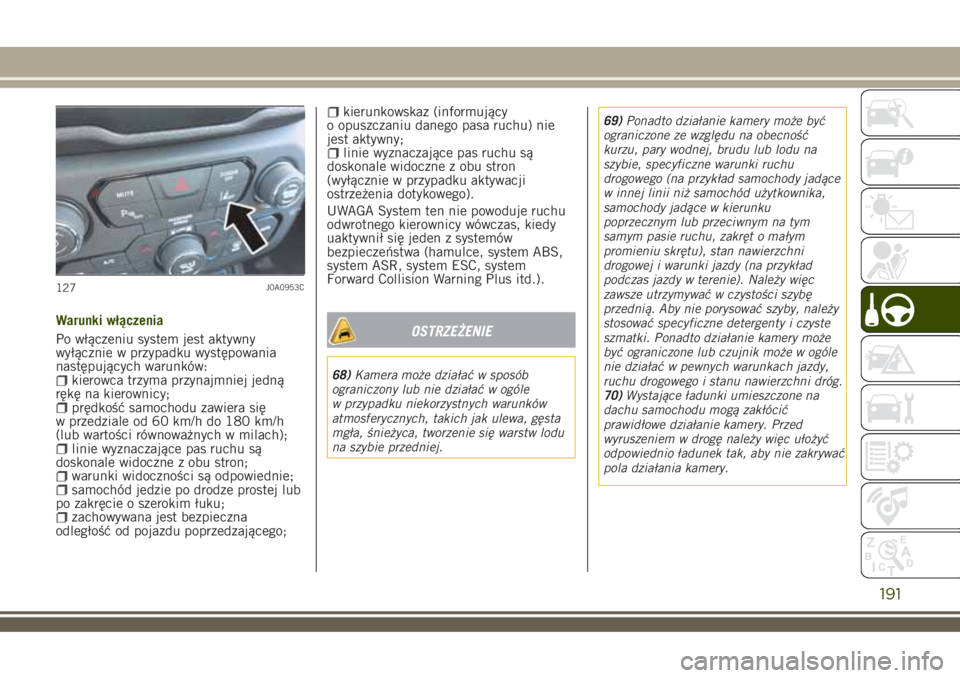

Warunki włączenia
Po włączeniu system jest aktywny
wyłącznie w przypadku występowania
następujących warunków:
kierowca trzyma przynajmniej jedną
rękę na kierownicy;
prędkość samochodu zawiera się
w przedziale od 60 km/h do 180 km/h
(lub wartości równoważnych w milach);
linie wyznaczające pas ruchu są
doskonale widoczne z obu stron;
warunki widoczności są odpowiednie;samochód jedzie po drodze prostej lub
po zakręcie o szerokim łuku;
zachowywana jest bezpieczna
odległość od pojazdu poprzedzającego;
kierunkowskaz (informujący
o opuszczaniu danego pasa ruchu) nie
jest aktywny;
linie wyznaczające pas ruchu są
doskonale widoczne z obu stron
(wyłącznie w przypadku aktywacji
ostrzeżenia dotykowego).
UWAGA System ten nie powoduje ruchu
odwrotnego kierownicy wówczas, kiedy
uaktywnił się jeden z systemów
bezpieczeństwa (hamulce, system ABS,
system ASR, system ESC, system
Forward Collision Warning Plus itd.).
OSTRZEŻENIE
68)Kamera może działać w sposób
ograniczony lub nie działać w ogóle
w przypadku niekorzystnych warunków
atmosferycznych, takich jak ulewa, gęsta
mgła, śnieżyca, tworzenie się warstw lodu
na szybie przedniej.69)Ponadto działanie kamery może być
ograniczone ze względu na obecność
kurzu, pary wodnej, brudu lub lodu na
szybie, specyficzne warunki ruchu
drogowego (na przykład samochody jadące
w innej linii niż samochód użytkownika,
samochody jadące w kierunku
poprzecznym lub przeciwnym na tym
samym pasie ruchu, zakręt o małym
promieniu skrętu), stan nawierzchni
drogowej i warunki jazdy (na przykład
podczas jazdy w terenie). Należy więc
zawsze utrzymywać w czystości szybę
przednią. Aby nie porysować szyby, należy
stosować specyficzne detergenty i czyste
szmatki. Ponadto działanie kamery może
być ograniczone lub czujnik może w ogóle
nie działać w pewnych warunkach jazdy,
ruchu drogowego i stanu nawierzchni dróg.
70)Wystające ładunki umieszczone na
dachu samochodu mogą zakłócić
prawidłowe działanie kamery. Przed
wyruszeniem w drogę należy więc ułożyć
odpowiednio ładunek tak, aby nie zakrywać
pola działania kamery.
127J0A0953C
191

71)Jeśli na skutek rys, odprysków lub
pęknięcia szyby przedniej konieczne
byłoby jej wymienienie, należy zwrócić się
wyłącznie do ASO marki Jeep. Nie należy
samodzielnie dokonywać wymiany szyby
przedniej, niebezpieczeństwo awarii!
Wymiana szyby przedniej niezbędna jest,
jeśli jest ona uszkodzona w strefie kamery.
72)Nie należy naruszać ani wykonywać
żadnych interwencji w zakresie kamery.
Należy uważać, aby nie zablokować
otworów w obudowie estetycznej pod
lusterkiem wstecznym wewnętrznym.
W przypadku uszkodzenia kamery należy
zwrócić się do ASO marki Jeep.
73)Nie należy zakrywać pola działania
kamery naklejkami lub innymi
przedmiotami. Należy również uważać na
elementy znajdujące się na pokrywie
komory silnika (np. warstwa śniegu)
i upewnić się, że nie zakłócają one

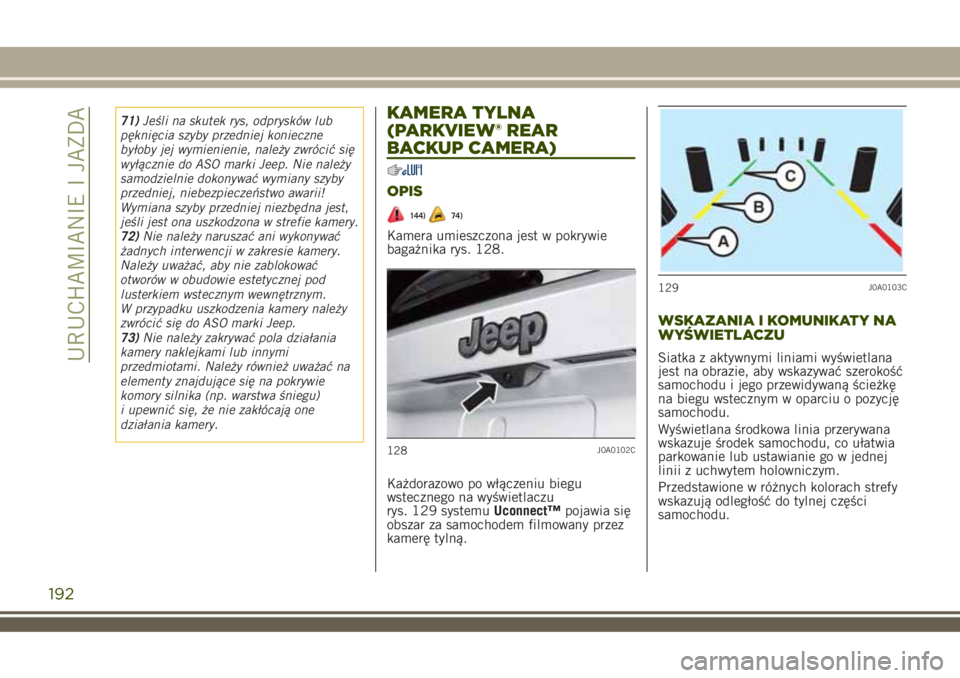

działania kamery.KAMERA TYLNA
(PARKVIEW® REAR
BACKUP CAMERA)
OPIS
144)74)
Kamera umieszczona jest w pokrywie
bagażnika rys. 128.
Każdorazowo po włączeniu biegu
wstecznego na wyświetlaczu
rys. 129 systemuUconnect™pojawia się
obszar za samochodem filmowany przez
kamerę tylną.
WSKAZANIA I KOMUNIKATY NA
WYŚWIETLACZU
Siatka z aktywnymi liniami wyświetlana
jest na obrazie, aby wskazywać szerokość
samochodu i jego przewidywaną ścieżkę
na biegu wstecznym w oparciu o pozycję
samochodu.
Wyświetlana środkowa linia przerywana
wskazuje środek samochodu, co ułatwia
parkowanie lub ustawianie go w jednej
linii z uchwytem holowniczym.
Przedstawione w różnych kolorach strefy
wskazują odległość do tylnej części
samochodu.
128J0A0102C
129J0A0103C
192
URUCHAMIANIE I JAZDA

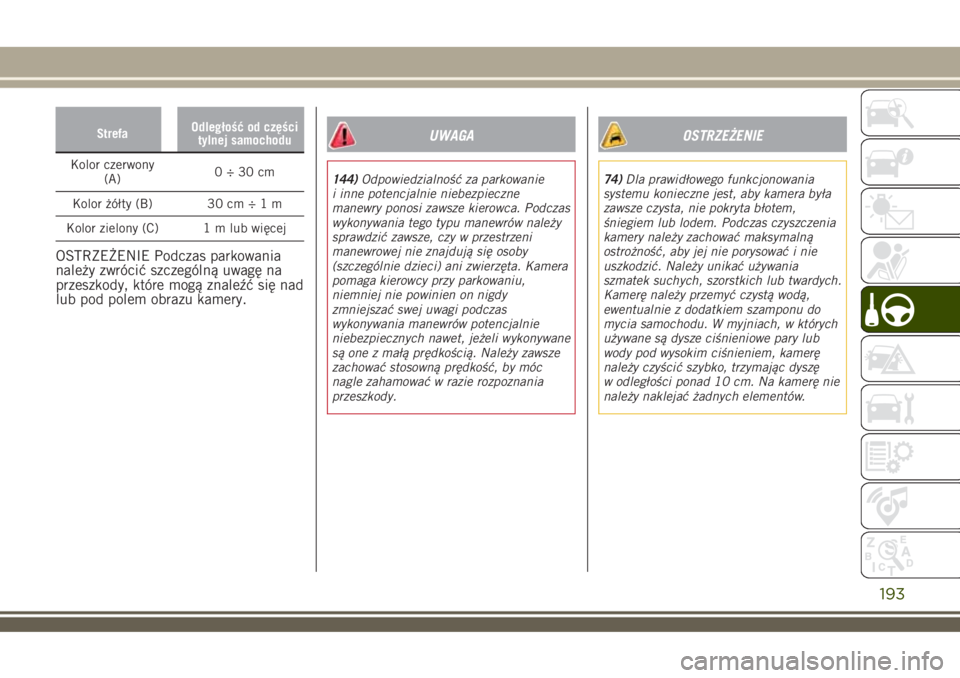

StrefaOdległość od części
tylnej samochodu
Kolor czerwony
(A)0÷30cm
Kolor żółty (B) 30 cm÷1m
Kolor zielony (C) 1 m lub więcej
OSTRZEŻENIE Podczas parkowania
należy zwrócić szczególną uwagę na
przeszkody, które mogą znaleźć się nad
lub pod polem obrazu kamery.
UWAGA
144)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne
manewry ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu,
niemniej nie powinien on nigdy
zmniejszać swej uwagi podczas
wykonywania manewrów potencjalnie
niebezpiecznych nawet, jeżeli wykonywane
są one z małą prędkością. Należy zawsze
zachować stosowną prędkość, by móc
nagle zahamować w razie rozpoznania
przeszkody.
OSTRZEŻENIE
74)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania
szmatek suchych, szorstkich lub twardych.
Kamerę należy przemyć czystą wodą,
ewentualnie z dodatkiem szamponu do
mycia samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę
w odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
193

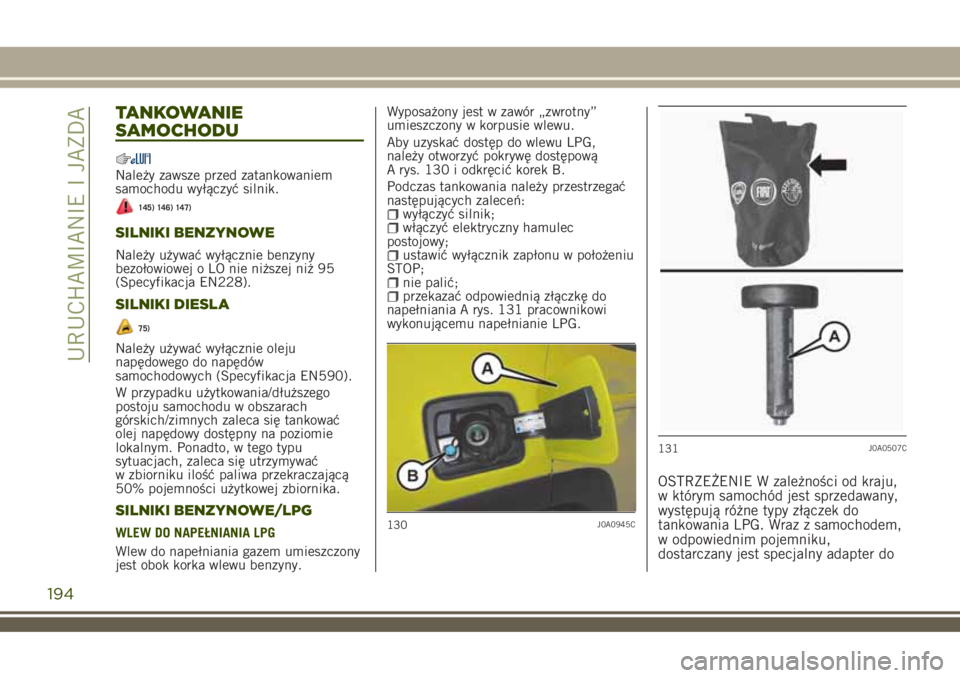

TANKOWANIE
SAMOCHODU
Należy zawsze przed zatankowaniem
samochodu wyłączyć silnik.
145) 146) 147)
SILNIKI BENZYNOWE
Należy używać wyłącznie benzyny
bezołowiowej o LO nie niższej niż 95
(Specyfikacja EN228).
SILNIKI DIESLA
75)
Należy używać wyłącznie oleju
napędowego do napędów
samochodowych (Specyfikacja EN590).
W przypadku użytkowania/dłuższego
postoju samochodu w obszarach
górskich/zimnych zaleca się tankować
olej napędowy dostępny na poziomie
lokalnym. Ponadto, w tego typu
sytuacjach, zaleca się utrzymywać
w zbiorniku ilość paliwa przekraczającą
50% pojemności użytkowej zbiornika.
SILNIKI BENZYNOWE/LPG
WLEW DO NAPEŁNIANIA LPG
Wlew do napełniania gazem umieszczony
jest obok korka wlewu benzyny.Wyposażony jest w zawór „zwrotny”
umieszczony w korpusie wlewu.
Aby uzyskać dostęp do wlewu LPG,
należy otworzyć pokrywę dostępową
A rys. 130 i odkręcić korek B.
Podczas tankowania należy przestrzegać
następujących zaleceń:
wyłączyć silnik;włączyć elektryczny hamulec
postojowy;
ustawić wyłącznik zapłonu w położeniu
STOP;
nie palić;przekazać odpowiednią złączkę do
napełniania A rys. 131 pracownikowi
wykonującemu napełnianie LPG.
OSTRZEŻENIE W zależności od kraju,
w którym samochód jest sprzedawany,
występują różne typy złączek do
tankowania LPG. Wraz z samochodem,
w odpowiednim pojemniku,
dostarczany jest specjalny adapter do
130J0A0945C
131J0A0507C
194
URUCHAMIANIE I JAZDA

tankowania w kraju, w którym
samochód jest sprzedawany. W razie
podróżowania do innego kraju należy
uzyskać informacje o typie stosowanej
tam złączki.
OSTRZEŻENIE Pracownicy stacji
tankujący LPG przed napełnieniem
muszą upewnić się, czy złączka do
tankowania jest prawidłowo wkręcona
do wlewu.
OSTRZEŻENIE Należy w sposób
staranny przechowywać złączkę do
tankowania LPG, aby jej nie uszkodzić.
OSTRZEŻENIE Należy używać
wyłącznie LPG przeznaczonego do
napędów samochodowych.
OSTRZEŻENIE Należy obowiązkowo
używać złączki dostarczonej wraz
z samochodem, ponieważ wyposażona
jest ona w specjalny wstępny filtr

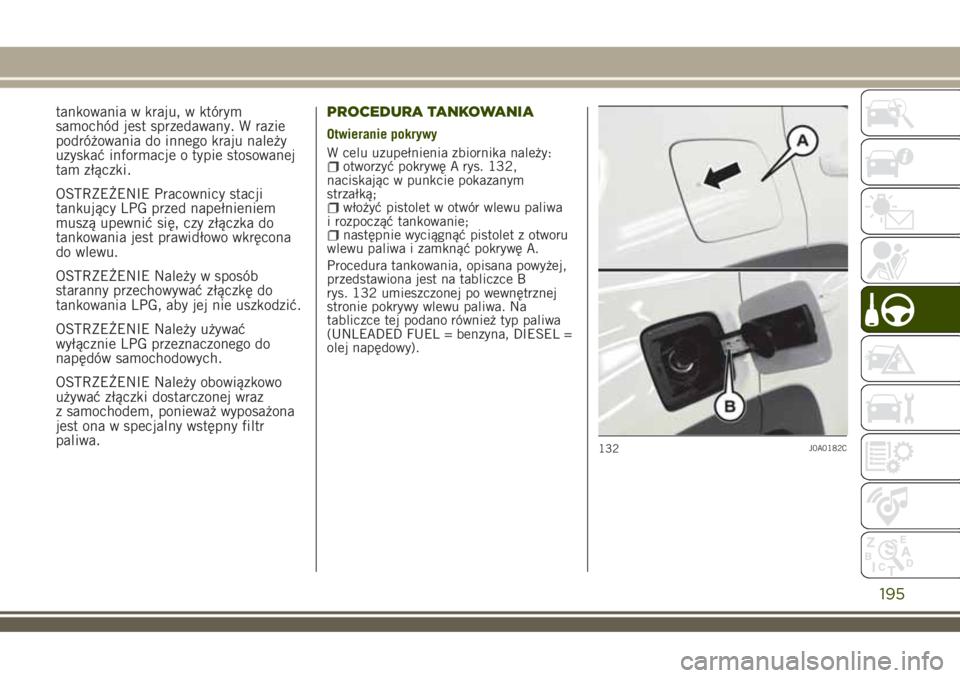

paliwa.PROCEDURA TANKOWANIA
Otwieranie pokrywy
W celu uzupełnienia zbiornika należy:
otworzyć pokrywę A rys. 132,
naciskając w punkcie pokazanym
strzałką;
włożyć pistolet w otwór wlewu paliwa
i rozpocząć tankowanie;
następnie wyciągnąć pistolet z otworu
wlewu paliwa i zamknąć pokrywę A.
Procedura tankowania, opisana powyżej,
przedstawiona jest na tabliczce B
rys. 132 umieszczonej po wewnętrznej
stronie pokrywy wlewu paliwa. Na
tabliczce tej podano również typ paliwa
(UNLEADED FUEL = benzyna, DIESEL =
olej napędowy).
132J0A0182C
195

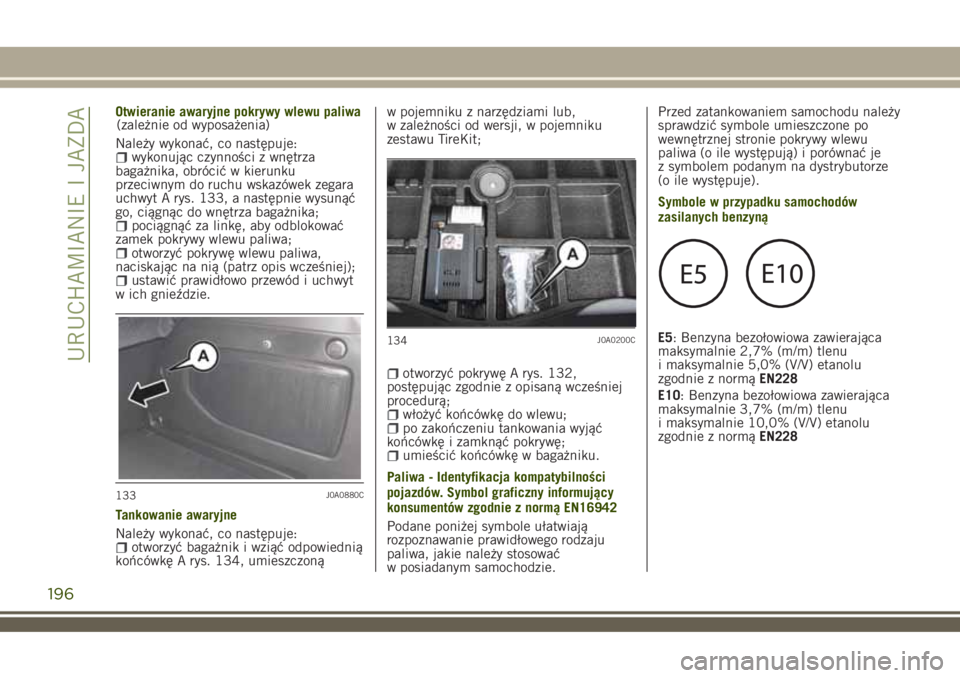

Otwieranie awaryjne pokrywy wlewu paliwa
Należy wykonać, co następuje:
wykonując czynności z wnętrza
bagażnika, obrócić w kierunku
przeciwnym do ruchu wskazówek zegara
uchwyt A rys. 133, a następnie wysunąć
go, ciągnąc do wnętrza bagażnika;
pociągnąć za linkę, aby odblokować
zamek pokrywy wlewu paliwa;
otworzyć pokrywę wlewu paliwa,
naciskając na nią (patrz opis wcześniej);
ustawić prawidłowo przewód i uchwyt
w ich gnieździe.
Tankowanie awaryjne
Należy wykonać, co następuje:
otworzyć bagażnik i wziąć odpowiednią
końcówkę A rys. 134, umieszczonąw pojemniku z narzędziami lub,
w zależności od wersji, w pojemniku
zestawu TireKit;
otworzyć pokrywę A rys. 132,
postępując zgodnie z opisaną wcześniej
procedurą;
włożyć końcówkę do wlewu;po zakończeniu tankowania wyjąć
końcówkę i zamknąć pokrywę;
umieścić końcówkę w bagażniku.
Paliwa - Identyfikacja kompatybilności
pojazdów. Symbol graficzny informujący
konsumentów zgodnie z normą EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować
w posiadanym samochodzie.Przed zatankowaniem samochodu należy
sprawdzić symbole umieszczone po
wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).
Symbole w przypadku samochodów
zasilanych benzyną
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
133J0A0880C
134J0A0200C
196
URUCHAMIANIE I JAZDA
(zależnie od wyposażenia)

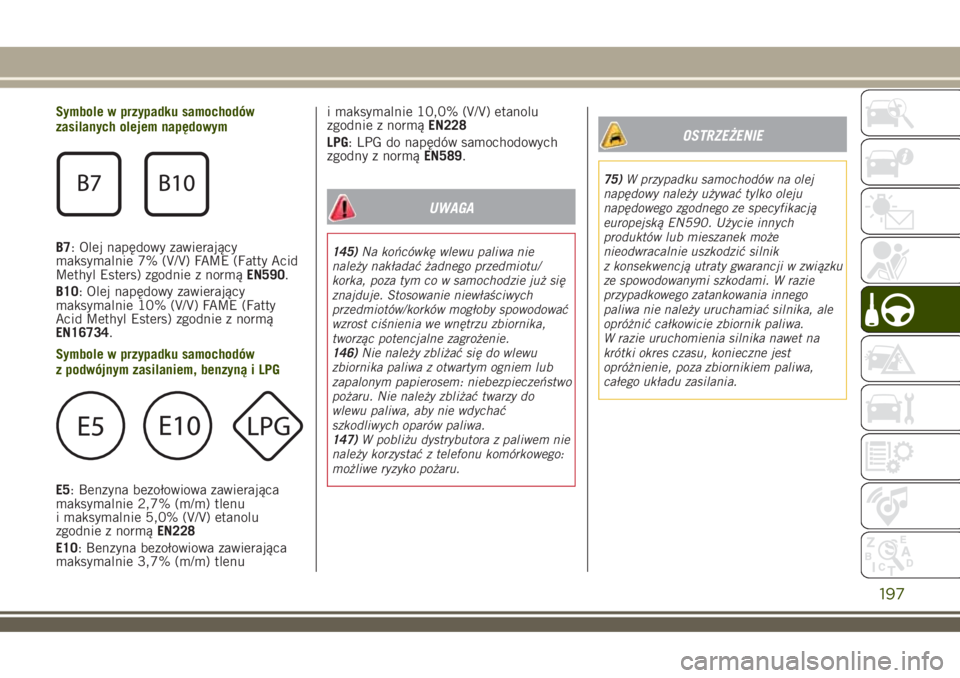

Symbole w przypadku samochodów
zasilanych olejem napędowym
B7: Olej napędowy zawierający
maksymalnie 7% (V/V) FAME (Fatty Acid
Methyl Esters) zgodnie z normąEN590.
B10: Olej napędowy zawierający
maksymalnie 10% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN16734.
Symbole w przypadku samochodów
z podwójnym zasilaniem, benzyną i LPG
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenui maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
LPG: LPG do napędów samochodowych
zgodny z normąEN589.
UWAGA
145)Na końcówkę wlewu paliwa nie
należy nakładać żadnego przedmiotu/
korka, poza tym co w samochodzie już się
znajduje. Stosowanie niewłaściwych
przedmiotów/korków mogłoby spowodować
wzrost ciśnienia we wnętrzu zbiornika,
tworząc potencjalne zagrożenie.
146)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy do
wlewu paliwa, aby nie wdychać
szkodliwych oparów paliwa.
147)W pobliżu dystrybutora z paliwem nie
należy korzystać z telefonu komórkowego:
możliwe ryzyko pożaru.
OSTRZEŻENIE
75)W przypadku samochodów na olej
napędowy należy używać tylko oleju
napędowego zgodnego ze specyfikacją
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik
z konsekwencją utraty gwarancji w związku
ze spowodowanymi szkodami. W razie
przypadkowego zatankowania innego
paliwa nie należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik paliwa.
W razie uruchomienia silnika nawet na
krótki okres czasu, konieczne jest
opróżnienie, poza zbiornikiem paliwa,
całego układu zasilania.
197

HOLOWANIE PRZYCZEPY
PRZYSTOSOWANIE HAKA
HOLOWNICZEGO
148) 149)
Instrukcje dotyczące użycia drążka
holowniczego ze zdejmowalną głowicą
kulową
OSTRZEŻENIE Przed rozpoczęciem
podroży należysprawdzićpoprawność
zablokowaniadrążka holowniczego ze
zdejmowalną głowicą kulową pod kątem
następujących okoliczności:
zielone oznaczenie pokrętła zgadza się
z zielonym oznaczeniem na drążku
holowniczym;
pokrętło znajduje się w położeniu
końca skoku na drążku holowniczym (bez
szczeliny);
zamek jest zablokowany i kluczyk
wyjęty. Pokrętła nie można wyjąć;
drążek z głowicą kulową jest trwale
umocowany w przewodzie z gniazdem.
Sprawdzenie należy wykonać poprzez
potrząśnięcie ręką.Jeśli w wyniku sprawdzenia wszystkie
powyższe wymogi nie są spełnione,
konieczne jest powtórzenie procedury
montażu.
W razie, gdyby nie był spełniony tylko
jeden wymóg, hak holowniczynie
powinienbyć użytkowany, w przeciwnym
razie istnieje ryzyko spowodowania
wypadku. Należy zwrócić się do ASO
marki Jeep.
Drążek holowniczy z głowicą kulową
można zamontować/wymontować ręcznie,
czyli bez użycia jakichkolwiek
specjalnych narzędzi.
OSTRZEŻENIE Nie należy nigdy
stosować środków lub narzędzi
roboczych, ponieważ mechanizm może
wówczas ulec uszkodzeniu.
OSTRZEŻENIE Nie należy nigdy
dokonywać odblokowywania, gdy
przyczepa jest umocowana do
samochodu lub założony jest bagażnik.OSTRZEŻENIE W przypadku jazdy bez
przyczepy (lub bez bagażnika) drążek
holowniczy z głowicą kulową należy
wymontować i do przewodu z gniazdem
włożyć wówczas odpowiednią zaślepkę.
Obowiązuje to zwłaszcza wówczas, jeśli
z powodu drążka ograniczona jest
widoczność tablicy rejestracyjnej lub
układu oświetlenia.
198
URUCHAMIANIE I JAZDA
