2018 JEEP RENEGADE Instrukcja obsługi (in Polish)

OSTRZEŻENIE W celu zapewnienia
maksymalnej ochrony dzięki działaniu
napinacza należy ustawić taśmę pasa
bezpieczeństwa w taki sposób, aby
ściśle przylegała ona do klatki
piersiowej i do bioder.
OGRANICZNIKI OBCIĄŻENIA
W celu zwiększenia ochrony dla
pasażerów w przypadku kolizji, zwijacze
przednich pasów bezpieczeństwa
wyposażone są w urządzenia wewnętrzne,
które umożliwiają odpowiednią regulację
siły oddziałującej na klatkę piersiową i na
ramiona podczas akcji przytrzymywania
przez pas, w przypadku zderzenia
czołowego.
OSTRZEŻENIA DOTYCZĄCE
UŻYWANIA PASÓW
BEZPIECZEŃSTWA
Należy przestrzegać (i nakazać
przestrzeganie pasażerom samochodu),
wszystkich przepisów lokalnych
dotyczących sposobu użycia pasów
bezpieczeństwa. Przed rozpoczęciem
podróży należy zapiąć zawsze pasy
bezpieczeństwa.
Użycie pasów bezpieczeństwa jest
konieczne również w przypadku kobiet
w ciąży: zarówno dla osoby ciężarnej jak
i dla dziecka zagrożenie w przypadkuzderzenia jest mniejsze, jeżeli pas
bezpieczeństwa będzie zapięty.
Kobiety ciężarne powinny ustawić dolną
część taśmy pasa dużo niżej, w taki
sposób aby przechodziła nad miednicą
i pod brzuchem rys. 84. W miarę jak
ciąża się rozwija, kobieta prowadząca
samochód powinna regulować siedzenie
i kierownicę w taki sposób, aby mieć
pełną kontrolę nad samochodem (pedały
i kierownica powinny być łatwo
dostępne). Należy jednak zachować
możliwie jak największą odległość między
brzuchem a kierownicą.
Taśma pasa bezpieczeństwa nie może być
poskręcana. Górna część pasa powinna
przechodzić nad plecami i przecinać poprzekątnej klatkę piersiową rys. 85.
Dolna część pasa powinna przylegać do
bioder, a nie do brzucha pasażera. Nie
należy używać przedmiotów (zaczepów,
zapinek itp.), które powodują, że pas nie
przylega do ciała pasażera.
Dany pas bezpieczeństwa powinien być
używany tylko przez jedną osobę: nie
należy przewozić dziecka na kolanach
pasażera, stosując pas bezpieczeństwa
dla ochrony obojga osób rys. 86. Danym
pasem powinien być przypięty tylko
pasażer i nic innego (nikt inny).
84J0A0148C
85J0A0149C
127

KONSERWACJA PASÓW
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów
bezpieczeństwa, należy przestrzegać
skrupulatnie następujących ostrzeżeń:
używać zawsze pasów z dobrze
rozciągniętą i nieposkręcaną taśmą;
upewnić się, czy taśma pasa wysuwa się
swobodnie bez zacinania się;
należy sprawdzić działanie pasa
bezpieczeństwa w następujący sposób:
chwycić pas i energicznie go pociągnąć;
w wyniku kolizji pas bezpieczeństwa
należy wymienić, nawet jeśli pozornie
wydaje się on być nieuszkodzony. Pas
należy również wymienić w przypadku
aktywacji napinacza pasa
bezpieczeństwa;
unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne działanie
gwarantowane jest tylko wówczas, jeśli
nie dostała się do nich woda;
należy wymienić pas bezpieczeństwa,
jeżeli posiada oznaki zniszczenia lub
przecięcia.
UWAGA
84)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Jeep w celu wymienienia
go.
85)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonane
wyłącznie przez autoryzowanego
specjalistę. Należy zwracać się zawsze do
ASO marki Jeep.86)Aby ochrona była maksymalna, należy
ustawić oparcie siedzenia we właściwej
pozycji, oprzeć się dobrze o oparcie
i zapiąć pas bezpieczeństwa, tak aby
przylegał do klatki piersiowej i do bioder.
Należy zapinać zawsze pasy
bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie bez
zapiętych pasów zwiększa ryzyko
poważnych obrażeń lub zagraża życiu
w przypadku zderzenia.
87)Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, np. podczas
wypadku, powinien być całkowicie
wymieniony razem z mocowaniami,
śrubami mocującymi oraz z napinaczem
pasa; w rzeczywistości bowiem, nawet
jeżeli pozornie wydaje się być
nieuszkodzony, mógł stracić swoje
własności wytrzymałościowe.86J0A0150C
128
BEZPIECZEŃSTWO

OSTRZEŻENIE
43)Interwencje, które powodują
uderzenia, wibracje lub nagrzanie
miejscowe (powyżej 100°C/212°F) przez
maksymalny czas 6 godzin, w strefie
napinacza, mogą spowodować jego
uszkodzenie lub uaktywnienie się. W razie
konieczności wykonania interwencji
w zakresie tego typu komponentów, należy
zwrócić się do ASO marki Jeep.
SYSTEMY OCHRONNE DLA
DZIECI
BEZPIECZNE PRZEWOŻENIE
DZIECI
88) 89) 90) 91)
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie powinni
podróżować na siedząco i stosować
odpowiednie systemy ochronne,
obowiązujące również niemowlęta
i dzieci! Wymóg ten obowiązuje zgodnie
z dyrektywą 2003/20/WE we wszystkich
krajach członkowskich Unii Europejskiej.
Dzieci o wzroście poniżej 1,50 metra, do
12 roku życia, powinny być chronione
specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących wypadków
siedzenia tylne oferują większą gwarancję
bezpieczeństwa dla dzieci.
Dzieci, w przeciwieństwie do osób
dorosłych, mają głowę proporcjonalnie
większą i cięższą względem reszty ciała,
natomiast mięśnie i struktura kości nie są
jeszcze u nich całkowicie rozwinięte.
W związku z powyższym, do utrzymania
ich podczas zderzenia wymagane są
systemy odmienne od pasów
bezpieczeństwa dla osób dorosłych, abyograniczyć do minimum ryzyko obrażeń
w razie wypadku, hamowania lub
manewrów nagłych.
Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików zaleca
się pozostawiać możliwie jak najdłużej
(przynajmniej do 3-4 lat życia), foteliki
dla dzieci w pozycji przeciwnej do
kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wyboru najbardziej odpowiedniego do
zastosowania urządzenia
zabezpieczającego dziecko należy
dokonywać w oparciu o wagę i posturę
dziecka. Istnieją różne rodzaje systemów
ochronnych dla dzieci, które mogą być
mocowane w samochodzie za pomocą
pasów bezpieczeństwa lub za pomocą
mocowań ISOFIX/i-Size.
Zaleca się wybierać zawsze najbardziej
odpowiednie dla dziecka systemy
ochronne; w tym celu zachęcamy do
zapoznania się z Instrukcją obsługi
dołączoną do fotelika, aby mieć pewność,
że jest on odpowiedni dla dziecka, dla
którego jest przeznaczony.
W Europie parametry systemów
zabezpieczających dzieci są regulowane
przez normę ECE-R44, która dzieli je na
pięć grup wagowych:
129

Grupa Przedziały wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Oprócz wcześniejszej normy
EKG-R44 wprowadzono niedawno
rozporządzenie EKG R-129, które określa
parametry nowych fotelików dziecięcych
i-Size (patrz opis w sekcji „Dostosowanie
siedzeń pasażerów do użycia fotelików
i-Size”).
Wszystkie urządzenia ochronne powinny
posiadać dane homologacyjne i znak
kontrolny na tabliczce przymocowanej na
stałe do fotelika, której nie wolno
absolutnie usuwać.
W Lineaccessori MOPAR
®dostępne są
foteliki dla dzieci przeznaczone dla
każdej grupy wagowej. Zaleca się
stosować te właśnie foteliki, ponieważ
zaprojektowane zostały specjalnie dla
samochodów marki Jeep.
OSTRZEŻENIE Niektóre foteliki
uniwersalne, aby mogły być prawidłowo
zainstalowane w samochodzie,wymagają zastosowania produktu
akcesoryjnego (podstawy)
sprzedawanego oddzielnie przez
producenta fotelika. Dlatego FCA
zaleca sprawdzić u sprzedawcy,
wykonując próbę instalacji, możliwość
zainstalowania pożądanego fotelika
w posiadanym samochodzie przed
zakupieniem go.
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
92) 93) 94) 99)
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają homologację
w oparciu o normę EKG R44 i podzielone
są na różne grupy wagowe.
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
Grupa0i0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy
w foteliku jak ten, który przedstawiono na
rys. 87, który - dzięki temu, iż
podtrzymuje głowę - nie powodujeprzeciążenia szyi w przypadku nagłego
hamowania.
Tego typu fotelik jest przytrzymywany
pasami bezpieczeństwa samochodu, jak
wskazano na rys. 87 i powinien
utrzymywać dziecko własnymi
wbudowanymi pasami.
87J0A0170C
130
BEZPIECZEŃSTWO

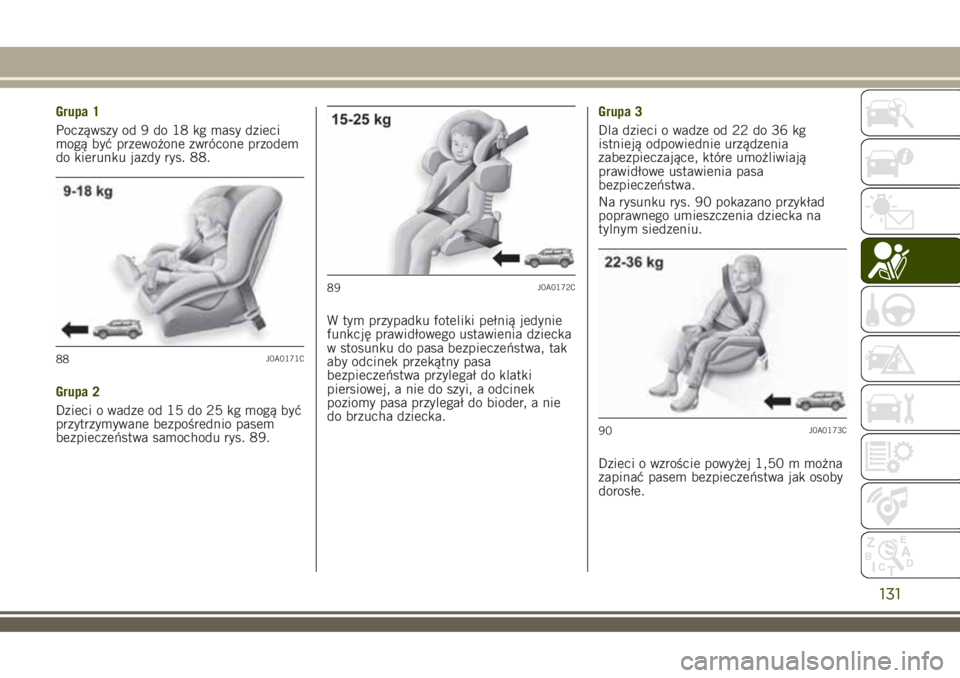

Grupa 1
Począwszy od 9 do 18 kg masy dzieci
mogą być przewożone zwrócone przodem
do kierunku jazdy rys. 88.
Grupa 2
Dzieci o wadze od 15 do 25 kg mogą być
przytrzymywane bezpośrednio pasem
bezpieczeństwa samochodu rys. 89.W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia dziecka
w stosunku do pasa bezpieczeństwa, tak
aby odcinek przekątny pasa
bezpieczeństwa przylegał do klatki
piersiowej, a nie do szyi, a odcinek
poziomy pasa przylegał do bioder, a nie
do brzucha dziecka.Grupa 3
Dla dzieci o wadze od 22 do 36 kg
istnieją odpowiednie urządzenia
zabezpieczające, które umożliwiają
prawidłowe ustawienia pasa
bezpieczeństwa.
Na rysunku rys. 90 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
Dzieci o wzroście powyżej 1,50 m można
zapinać pasem bezpieczeństwa jak osoby
dorosłe.
88J0A0171C
89J0A0172C
90J0A0173C
131

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW TYPU UNIWERSALNEGO
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
Grupa Przedziały wagoweSiedzenie pasażera
przedniegoSiedzenie pasażera tylnego
środkowegoSiedzenia pasażerów
tylnych bocznych
Grupa 0, 0+ do 13 kg U X U
Grupa 1 9-18 kg U X U
Grupa 2 15-25 kg U X U
Grupa 3 22-36 kg U X U
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
132
BEZPIECZEŃSTWO

INSTALACJA FOTELIKA ISOFIX
95) 96) 97) 98) 100)
Boczne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX, aby
w szybki, łatwy i bezpieczny sposób
zamontować fotelik.
System ISOFIX pozwala na montaż
systemów ochronnych dla dzieci ISOFIX,
bez konieczności użycia pasów
bezpieczeństwa samochodu, a mocując
fotelik bezpośrednio do trzech mocowań
występujących w samochodzie. Na
różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 91 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B znajdującego
się za oparciem siedzenia, w części
dolnej.
Na rysunku rys. 92 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej 1.
OSTRZEŻENIErys. 92 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
91J0A0325C
92J0A0174C
133

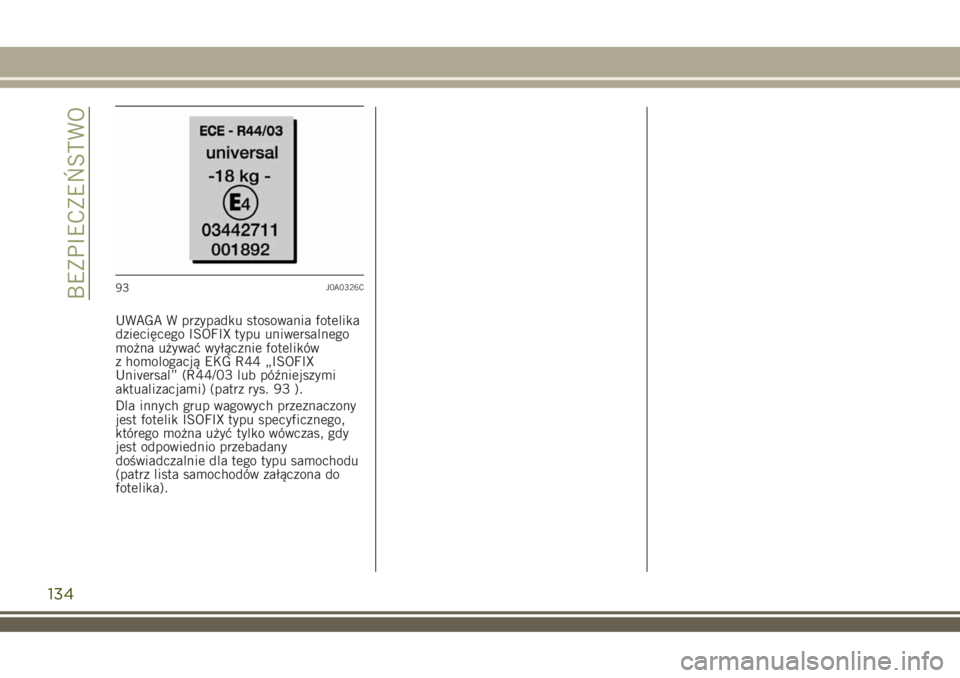

UWAGA W przypadku stosowania fotelika
dziecięcego ISOFIX typu uniwersalnego
można używać wyłącznie fotelików
z homologacją EKG R44 „ISOFIX
Universal” (R44/03 lub późniejszymi
aktualizacjami) (patrz rys. 93 ).
Dla innych grup wagowych przeznaczony
jest fotelik ISOFIX typu specyficznego,
którego można użyć tylko wówczas, gdy
jest odpowiednio przebadany
doświadczalnie dla tego typu samochodu
(patrz lista samochodów załączona do
fotelika).
93J0A0326C
134
BEZPIECZEŃSTWO
