Page 49 of 348

раскладывание зеркал в исходное
положение.
После поворота замка зажигания в
положение LOCK или переключения в
режим OFF можно сложить или
разложить зеркала с помощью
переключателя складывания зеркала в
течение 30 секунд.
ПРИМЕЧАНИЯ Осторожно! Не
повредите руки при движении зеркал.
ПРИМЕЧАНИЯ При перемещении
зеркала вручную или после его
столкновения с человеком или
предметом невозможно вернуть
зеркало в исходное положение с
помощью переключателя складывания
зеркала. При возникновении такой
ситуации нажмите переключатель
складывания зеркала, чтобы вернуть
зеркало в сложенное состояние, а затем
нажмите еще раз для его раскладывания
в исходное положение.ПРИМЕЧАНИЯ При замерзании
зеркала могут не работать. Следует
воздержаться от использования
электрического привода складывания,
так как это может привести к
перегоранию электрических цепей.
За исключением автомобилей с
ключом дистанционного
отпирания центрального замка или
ключом дистанционного
управления системы бесключевого
доступа
Складывание и раскладывание
зеркал без использования
переключателя (где
предусмотрено)
Зеркала автоматически раскладываются
при движении со скоростью свыше 30
км/ч.
Автомобили с ключом
дистанционного отпирания
центрального замка
Зеркала автоматически складываются
или раскладываются при запирании или
отпирании дверей с помощью кнопок
или функции системы бесключевого
доступа. См. "Система бесключевого
доступа".
Автомобили с ключом
дистанционного управления
системы бесключевого доступа
Зеркала автоматически складываются
или раскладываются при запирании или
отпирании дверей с помощью кнопокили функции системы бесключевого
доступа.
См. "Система бесключевого доступа".
См. "Система бесключевого доступа:
Операции с помощью функции
дистанционного управления".
ПРИМЕЧАНИЯ Эти функции можно
изменить указанным далее способом.
Проконсультируйтесь у дилера Fiat:
Автоматическое раскладывание
зеркал выполняется при закрытой
водительской двери после выполнения
следующей операции.1—За
исключением автомобилей с системой
бесключевого доступа: поверните ключ
зажигания в положение "ON" или
"ACC".2—Автомобили с системой
бесключевого доступа: установите
рабочий режим ON или ACC
Автоматическое складывание
происходит при повороте замка
зажигания в положение "LOCK" или
установлен рабочий режим OFF и при
открытой двери водителя.
Автоматически раскладываются,
когда скорость транспортного средства
достигает 30 км/ч (для автомобилей с
ключом дистанционного отпирания
центрального замка или ключом
дистанционного управления системы
бесключевого доступа).
Выключите функцию
автоматического раскладывания.
72AA0022398
47
Page 50 of 348

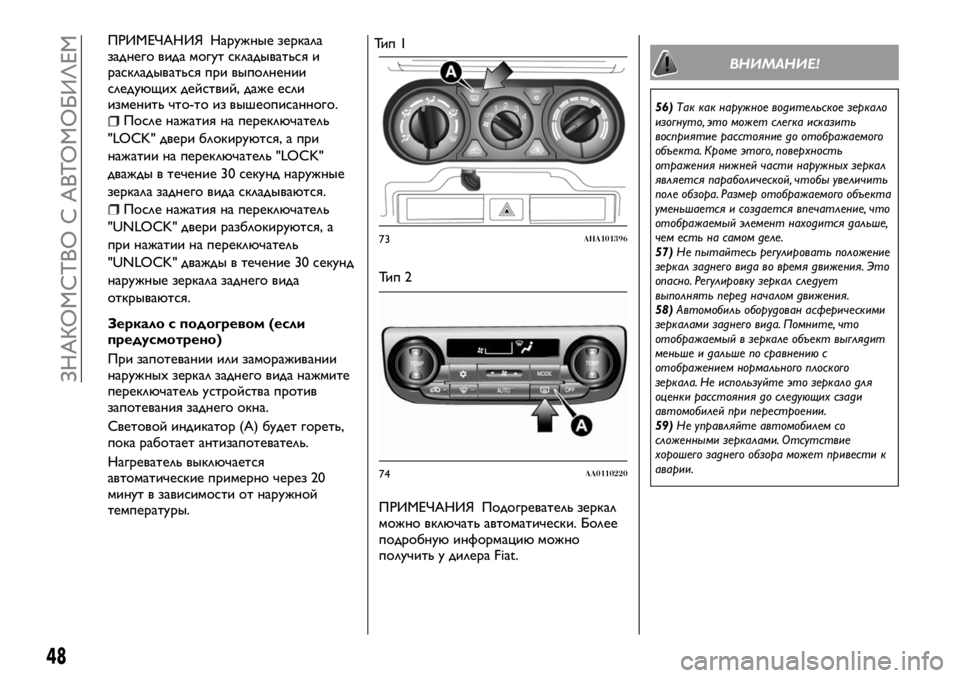

ПРИМЕЧАНИЯ Наружные зеркала
заднего вида могут складываться и
раскладываться при выполнении
следующих действий, даже если
изменить что-то из вышеописанного.
После нажатия на переключатель
"LOCK" двери блокируются, а при
нажатии на переключатель "LOCK"
дважды в течение 30 секунд наружные
зеркала заднего вида складываются.
После нажатия на переключатель
"UNLOCK" двери разблокируются, а
при нажатии на переключатель
"UNLOCK" дважды в течение 30 секунд
наружные зеркала заднего вида
открываются.
Зеркало с подогревом (если
предусмотрено)
При запотевании или замораживании
наружных зеркал заднего вида нажмите
переключатель устройства против
запотевания заднего окна.
Световой индикатор (А) будет гореть,
пока работает антизапотеватель.
Нагреватель выключается
автоматические примерно через 20
минут в зависимости от наружной
температуры.Ти п 1
Ти п 2
ПРИМЕЧАНИЯ Подогреватель зеркал
можно включать автоматически. Более
подробную информацию можно
получить у дилера Fiat.
ВНИМАНИЕ!
56)Так как наружное водительское зеркало
изогнуто, это может слегка исказить
восприятие расстояние до отображаемого
объекта. Кроме этого, поверхность
отражения нижней части наружных зеркал
является параболической, чтобы увеличить
поле обзора. Размер отображаемого объекта
уменьшается и создается впечатление, что
отображаемый элемент находится дальше,
чем есть на самом деле.
57)Не пытайтесь регулировать положение
зеркал заднего вида во время движения. Это
опасно. Регулировку зеркал следует
выполнять перед началом движения.
58)Автомобиль оборудован асферическими
зеркалами заднего вида. Помните, что
отображаемый в зеркале объект выглядит
меньше и дальше по сравнению с
отображением нормального плоского
зеркала. Не используйте это зеркало для
оценки расстояния до следующих сзади
автомобилей при перестроении.
59)Не управляйте автомобилем со
сложенными зеркалами. Отсутствие
хорошего заднего обзора может привести к
аварии.
73AHA101396
74AA0110220
48
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 51 of 348

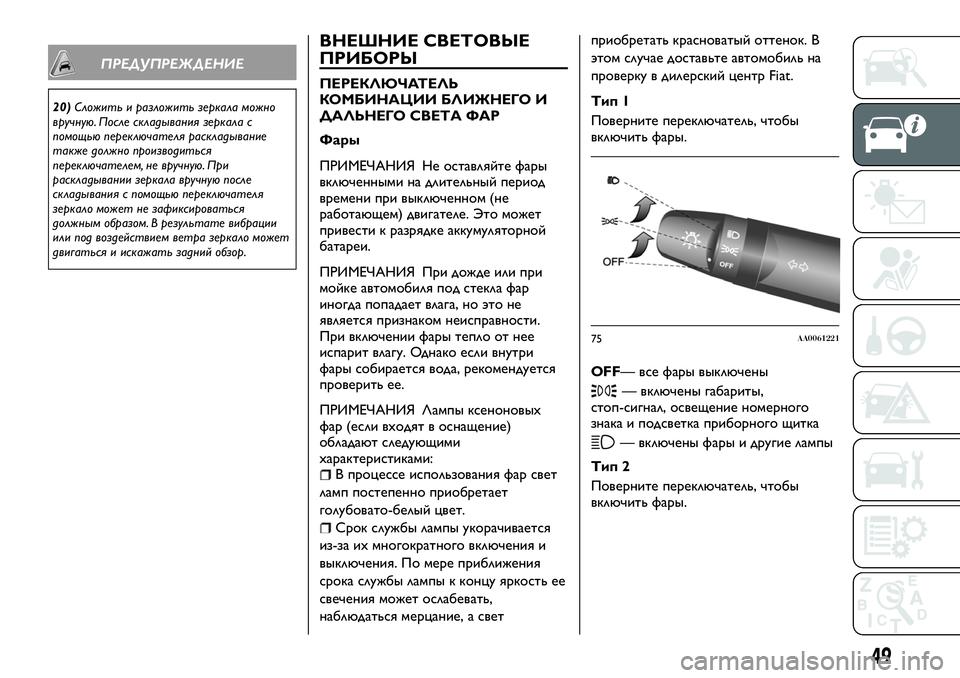

ПРЕДУПРЕЖДЕНИЕ
20)Сложить и разложить зеркала можно
вручную. После складывания зеркала с
помощью переключателя раскладывание
также должно производиться
переключателем, не вручную. При
раскладывании зеркала вручную после
складывания с помощью переключателя
зеркало может не зафиксироваться
должным образом. В результате вибрации
или под воздействием ветра зеркало может
двигаться и искажать задний обзор.
ВНЕШНИЕ СВЕТОВЫЕ
ПРИБОРЫ
ПЕРЕКЛЮЧАТЕЛЬ
КОМБИНАЦИИ БЛИЖНЕГО И
ДАЛЬНЕГО СВЕТА ФАР
Фары
ПРИМЕЧАНИЯ Не оставляйте фары
включенными на длительный период
времени при выключенном (не
работающем) двигателе. Это может
привести к разрядке аккумуляторной
батареи.
ПРИМЕЧАНИЯ При дожде или при
мойке автомобиля под стекла фар
иногда попадает влага, но это не
является признаком неисправности.
При включении фары тепло от нее
испарит влагу. Однако если внутри
фары собирается вода, рекомендуется
проверить ее.
ПРИМЕЧАНИЯ Лампы ксеноновых
фар (если входят в оснащение)
обладают следующими
характеристиками:
В процессе использования фар свет
ламп постепенно приобретает
голубовато-белый цвет.
Срок службы лампы укорачивается
из-за их многократного включения и
выключения. По мере приближения
срока службы лампы к концу яркость ее
свечения может ослабевать,
наблюдаться мерцание, а светприобретать красноватый оттенок. В
этом случае доставьте автомобиль на
проверку в дилерский центр Fiat.
Тип 1
Поверните переключатель, чтобы
включить фары.
OFF— все фары выключены
— включены габариты,
стоп-сигнал, освещение номерного
знака и подсветка приборного щитка
— включены фары и другие лампы
Тип 2
Поверните переключатель, чтобы
включить фары.
75AA0061221
49
Page 52 of 348

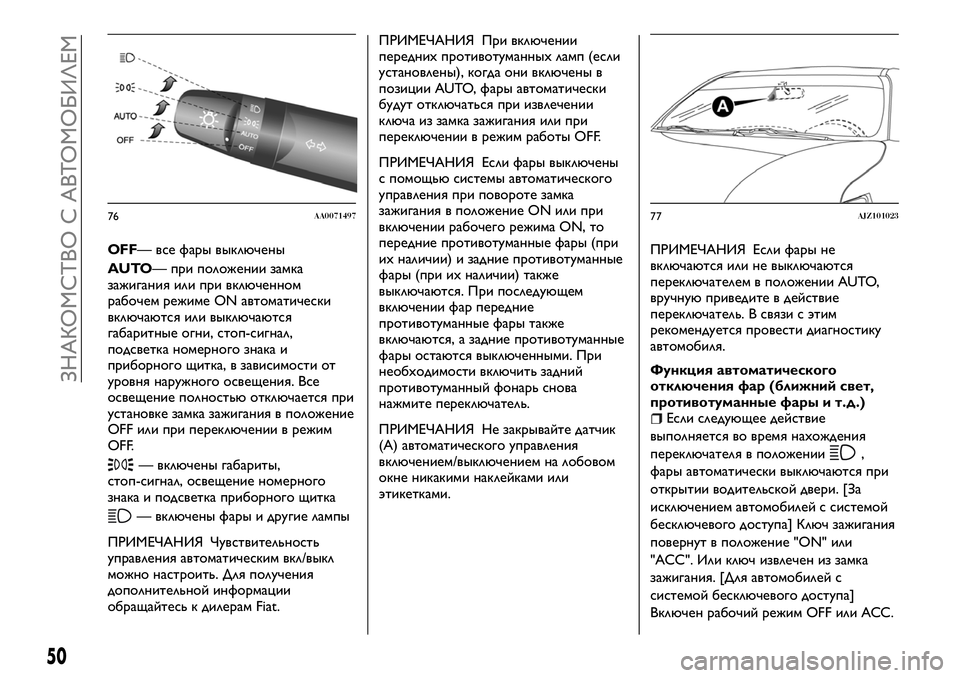

OFF— все фары выключены
AUTO— при положении замка
зажигания или при включенном
рабочем режиме ON автоматически
включаются или выключаются
габаритные огни, стоп-сигнал,
подсветка номерного знака и
приборного щитка, в зависимости от
уровня наружного освещения. Все
освещение полностью отключается при
установке замка зажигания в положение
OFF или при переключении в режим
OFF.
— включены габариты,
стоп-сигнал, освещение номерного
знака и подсветка приборного щитка
— включены фары и другие лампы
ПРИМЕЧАНИЯ Чувствительность
управления автоматическим вкл/выкл
можно настроить. Для получения
дополнительной информации
обращайтесь к дилерам Fiat.ПРИМЕЧАНИЯ При включении
передних противотуманных ламп (если
установлены), когда они включены в
позиции AUTO, фары автоматически
будут отключаться при извлечении
ключа из замка зажигания или при
переключении в режим работы OFF.
ПРИМЕЧАНИЯ Если фары выключены
с помощью системы автоматического
управления при повороте замка
зажигания в положение ON или при
включении рабочего режима ON, то
передние противотуманные фары (при
их наличии) и задние противотуманные
фары (при их наличии) также
выключаются. При последующем
включении фар передние
противотуманные фары также
включаются, а задние противотуманные
фары остаются выключенными. При
необходимости включить задний
противотуманный фонарь снова
нажмите переключатель.
ПРИМЕЧАНИЯ Не закрывайте датчик
(А) автоматического управления
включением/выключением на лобовом
окне никакими наклейками или
этикетками.ПРИМЕЧАНИЯ Если фары не
включаются или не выключаются
переключателем в положении AUTO,
вручную приведите в действие
переключатель. В связи с этим
рекомендуется провести диагностику
автомобиля.
Функция автоматического
отключения фар (ближний свет,
противотуманные фары и т.д.)
Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются при
открытии водительской двери. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
76AA007149777AJZ101023
50
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 53 of 348

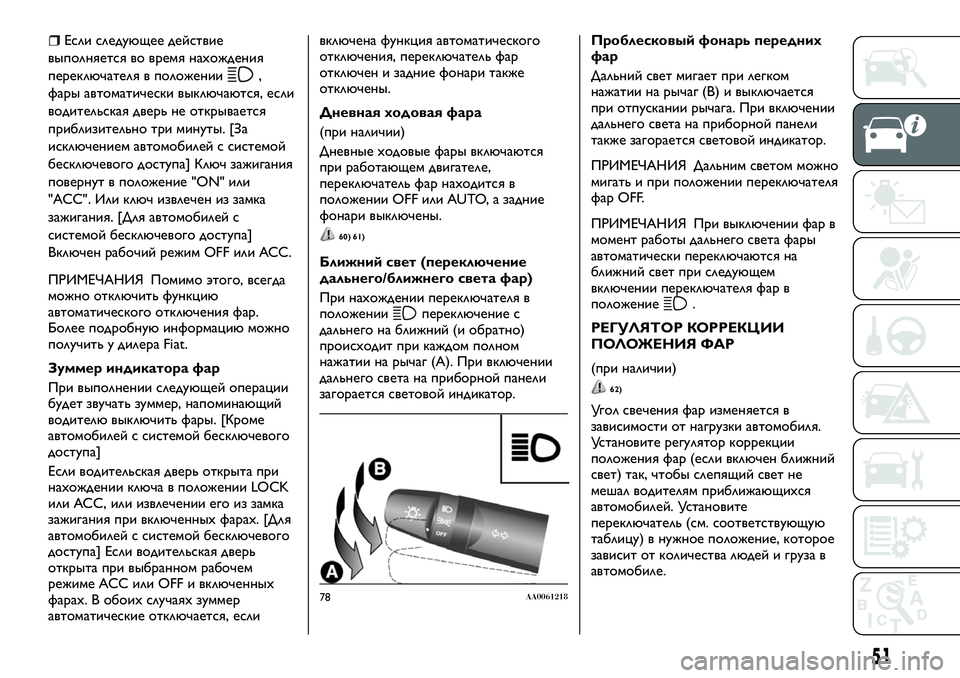

Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются, если
водительская дверь не открывается
приблизительно три минуты. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
ПРИМЕЧАНИЯ Помимо этого, всегда
можно отключить функцию
автоматического отключения фар.
Более подробную информацию можно
получить у дилера Fiat.
Зуммер индикатора фар
При выполнении следующей операции
будет звучать зуммер, напоминающий
водителю выключить фары. [Кроме
автомобилей с системой бесключевого
доступа]
Если водительская дверь открыта при
нахождении ключа в положении LOCK
или ACC, или извлечении его из замка
зажигания при включенных фарах. [Для
автомобилей с системой бесключевого
доступа] Если водительская дверь
открыта при выбранном рабочем
режиме ACC или OFF и включенных
фарах. В обоих случаях зуммер
автоматические отключается, есливключена функция автоматического
отключения, переключатель фар
отключен и задние фонари также
отключены.
Дневная ходовая фара
(при наличии)
Дневные ходовые фары включаются
при работающем двигателе,
переключатель фар находится в
положении OFF или AUTO, а задние
фонари выключены.
60) 61)
Ближний свет (переключение
дальнего/ближнего света фар)
При нахождении переключателя в
положении
переключение с
дальнего на ближний (и обратно)
происходит при каждом полном
нажатии на рычаг (А). При включении
дальнего света на приборной панели
загорается световой индикатор.Проблесковый фонарь передних
фар
Дальний свет мигает при легком
нажатии на рычаг (В) и выключается
при отпускании рычага. При включении
дальнего света на приборной панели
также загорается световой индикатор.
ПРИМЕЧАНИЯ Дальним светом можно
мигать и при положении переключателя
фар OFF.
ПРИМЕЧАНИЯ При выключении фар в
момент работы дальнего света фары
автоматически переключаются на
ближний свет при следующем
включении переключателя фар в
положение.
РЕГУЛЯТОР КОРРЕКЦИИ
ПОЛОЖЕНИЯ ФАР
(при наличии)
62)
Угол свечения фар изменяется в
зависимости от нагрузки автомобиля.
Установите регулятор коррекции
положения фар (если включен ближний
свет) так, чтобы слепящий свет не
мешал водителям приближающихся
автомобилей. Установите
переключатель (см. соответствующую
таблицу) в нужное положение, которое
зависит от количества людей и груза в
автомобиле.
78AA0061218
51
Page 54 of 348

ПРИМЕЧАНИЯ При регулировке
положения фар установите диск в
положение "0" (самая высокая позиция
ручка света).
Состояние автомобиля —
Полуторная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 2 — водитель и
полностью загруженный багажный
отсек.
Состояние автомобиля —
Полуторная и Двойная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 3 — водитель и
полностью загруженный багажный
отсек (кроме автомобилей с
разрядными фарами высокой
интенсивности и 16" шинами).
Положение регулятора 4 — водитель и
полностью загруженный багажныйотсек (автомобили с разрядными
фарами высокой интенсивности и 16"
шинами).
ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЯ
ПОВОРОТА
Контрольные лампы указателя поворота
мигают, когда выполняются операции
рычагом (с замком зажигания или
режимом работы ON). Одновременно
мигает указатель поворота.
A — указатели поворота: при
выполнении нормального поворота
используйте положение (A). Рычаг
автоматически примет исходное
положение по окончании выполнения
поворота.
B — указатели смены полосы движения:
при легком перемещении рычага (B) для
перестроения на другую полосу
контрольные лампы указателя поворота
и индикатор на панели инструментов
будет мигать только при работе
рычагом. Кроме этого, если слегканадавить на рычаг (В) и затем отпустить
его контрольные лампы указателя
поворота и индикатор на панели
управления мигнет три раза.
ПРИМЕЧАНИЯ Если световой
индикатор мигает слишком часто,
скорее всего перегорела лампа
указателя поворота. Рекомендуется
провести осмотр автомобиля.
Можно включить следующие функции:
Мигание контрольных ламп указателя
поворота при ключе зажигания или
режиме работы в положении ACC
Можно отключить режим тройного
мигания указателем поворота при смене
полосы движения.
Время работы рычага при
трехкратном мигании можно настроить.
Изменение тона звучания зуммера
при мигании контрольных ламп
указателя поворота. Более подробную
информацию можно получить у дилера
Fiat.
ВКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
Используйте включатель аварийной
сигнализации, когда требуется
припарковать автомобиль на дороге
вследствие крайней необходимости.
Аварийные проблесковые сигналы
работают в любых условиях,
независимо от положения замка
зажигания или рабочего режима.
Для включения аварийной сигнализации
79AHA105525
80AA0061205
52
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 55 of 348

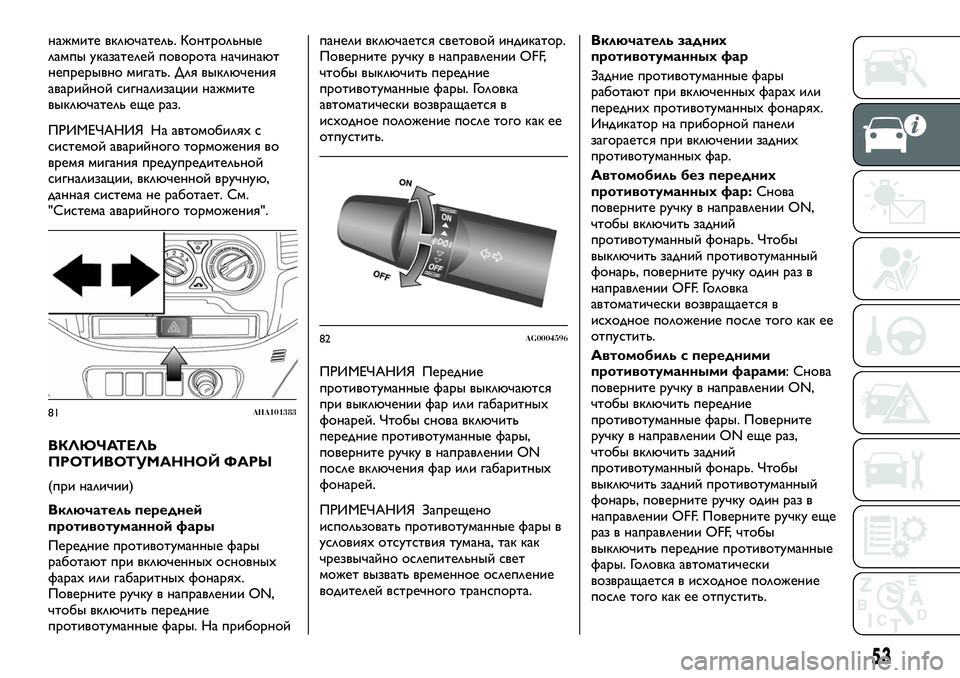

нажмите включатель. Контрольные
лампы указателей поворота начинают
непрерывно мигать. Для выключения
аварийной сигнализации нажмите
выключатель еще раз.
ПРИМЕЧАНИЯ На автомобилях с
системой аварийного торможения во
время мигания предупредительной
сигнализации, включенной вручную,
данная система не работает. См.
"Система аварийного торможения".
ВКЛЮЧАТЕЛЬ
ПРОТИВОТУМАННОЙ ФАРЫ
(при наличии)
Включатель передней
противотуманной фары
Передние противотуманные фары
работают при включенных основных
фарах или габаритных фонарях.
Поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. На приборнойпанели включается световой индикатор.
Поверните ручку в направлении OFF,
чтобы выключить передние
противотуманные фары. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
ПРИМЕЧАНИЯ Передние
противотуманные фары выключаются
при выключении фар или габаритных
фонарей. Чтобы снова включить
передние противотуманные фары,
поверните ручку в направлении ON
после включения фар или габаритных
фонарей.
ПРИМЕЧАНИЯ Запрещено
использовать противотуманные фары в
условиях отсутствия тумана, так как
чрезвычайно ослепительный свет
может вызвать временное ослепление
водителей встречного транспорта.Включатель задних
противотуманных фар
Задние противотуманные фары
работают при включенных фарах или
передних противотуманных фонарях.
Индикатор на приборной панели
загорается при включении задних
противотуманных фар.
Автомобиль без передних
противотуманных фар:Снова
поверните ручку в направлении ON,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
Автомобиль с передними
противотуманными фарами: Снова
поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. Поверните
ручку в направлении ON еще раз,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Поверните ручку еще
раз в направлении OFF, чтобы
выключить передние противотуманные
фары. Головка автоматически
возвращается в исходное положение
после того как ее отпустить.
81AHA101383
82AG0004596
53
Page 56 of 348

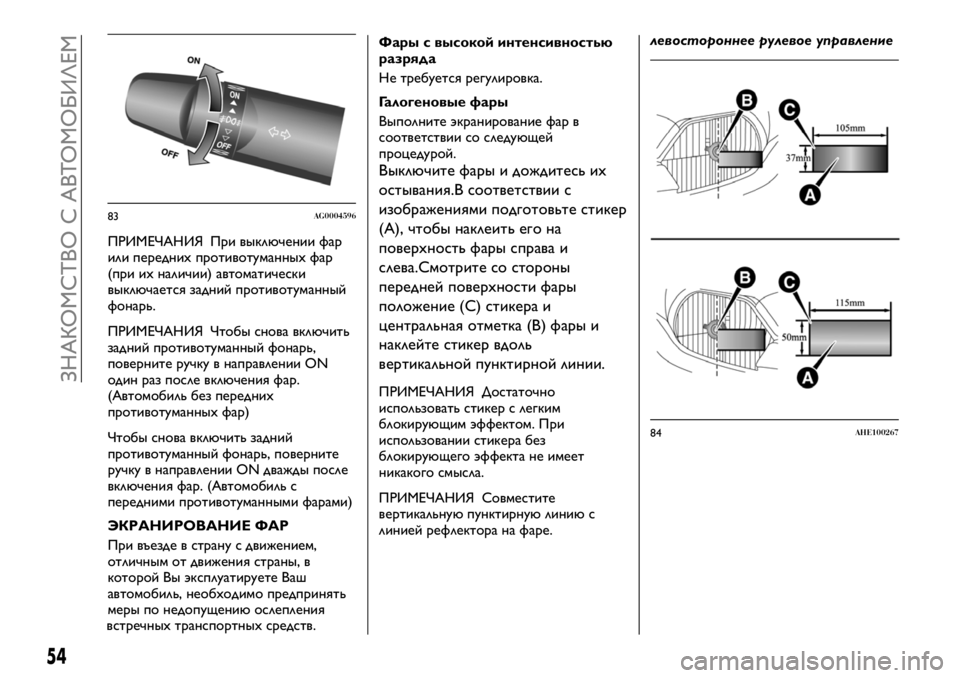

ПРИМЕЧАНИЯ При выключении фар
или передних противотуманных фар
(при их наличии) автоматически
выключается задний противотуманный
фонарь.
ПРИМЕЧАНИЯ Чтобы снова включить
задний противотуманный фонарь,
поверните ручку в направлении ON
один раз после включения фар.
(Автомобиль без передних
противотуманных фар)
Чтобы снова включить задний
противотуманный фонарь, поверните
ручку в направлении ON дважды после
включения фар. (Автомобиль с
передними противотуманными фарами)
ЭКРАНИРОВАНИЕ ФАР
При въезде в страну с движением,
отличным от движения страны, в
которой Вы эксплуатируете Ваш
автомобиль, необходимо предпринять
меры по недопущению ослепления
встречных транспортных средств.Фары с высокой интенсивностью
разряда
Не требуется регулировка.
Галогеновые фары
Выполните экранирование фар в
соответствии со следующей
процедурой.
Выключите фары и дождитесь их
остывания.В соответствии с
изображениями подготовьте стикер
(А), чтобы наклеить его на
поверхность фары справа и
слева.Смотрите со стороны
передней поверхности фары
положение (С) стикера и
центральная отметка (В) фары и
наклейте стикер вдоль
вертикальной пунктирной линии.
ПРИМЕЧАНИЯ Достаточно
использовать стикер с легким
блокирующим эффектом. При
использовании стикера без
блокирующего эффекта не имеет
никакого смысла.
ПРИМЕЧАНИЯ Совместите
вертикальную пунктирную линию с
линией рефлектора на фаре.левостороннее рулевое управление
83AG0004596
84AHE100267
54
ЗНАКОМСТВО С АВТОМОБИЛЕМ
