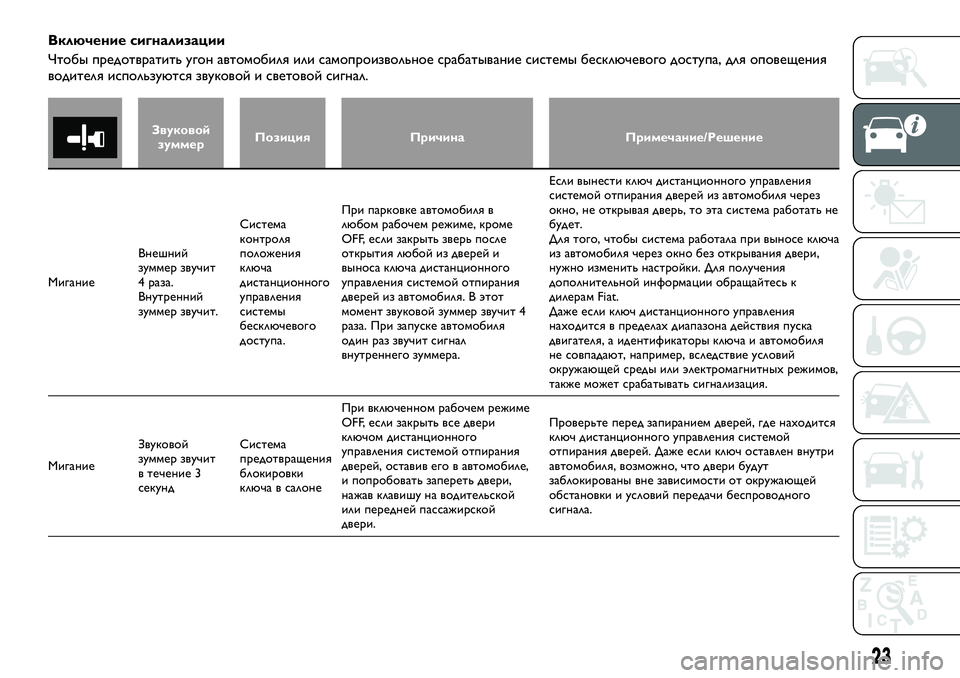

Page 25 of 348

Включение сигнализации
Чтобы предотвратить угон автомобиля или самопроизвольное срабатывание системы бесключевого доступа, для оповещения
водителя используются звуковой и световой сигнал.
Звуковой
зуммерПозиция Причина Примечание/Решение
МиганиеВнешний
зуммер звучит
4 раза.
Внутренний
зуммер звучит.Система
контроля
положения
ключа
дистанционного
управления
системы
бесключевого
доступа.При парковке автомобиля в
любом рабочем режиме, кроме
OFF, если закрыть зверь после
открытия любой из дверей и
выноса ключа дистанционного
управления системой отпирания
дверей из автомобиля. В этот
момент звуковой зуммер звучит 4
раза. При запуске автомобиля
один раз звучит сигнал
внутреннего зуммера.Если вынести ключ дистанционного управления
системой отпирания дверей из автомобиля через
окно, не открывая дверь, то эта система работать не
будет.
Для того, чтобы система работала при выносе ключа
из автомобиля через окно без открывания двери,
нужно изменить настройки. Для получения
дополнительной информации обращайтесь к
дилерам Fiat.
Даже если ключ дистанционного управления
находится в пределах диапазона действия пуска
двигателя, а идентификаторы ключа и автомобиля
не совпадают, например, вследствие условий
окружающей среды или электромагнитных режимов,
также может срабатывать сигнализация.
МиганиеЗвуковой
зуммер звучит
в течение 3
секундСистема
предотвращения
блокировки
ключа в салонеПри включенном рабочем режиме
OFF, если закрыть все двери
ключом дистанционного
управления системой отпирания
дверей, оставив его в автомобиле,
и попробовать запереть двери,
нажав клавишу на водительской
или передней пассажирской
двери.Проверьте перед запиранием дверей, где находится
ключ дистанционного управления системой
отпирания дверей. Даже если ключ оставлен внутри
автомобиля, возможно, что двери будут
заблокированы вне зависимости от окружающей
обстановки и условий передачи беспроводного
сигнала.
23
Page 26 of 348

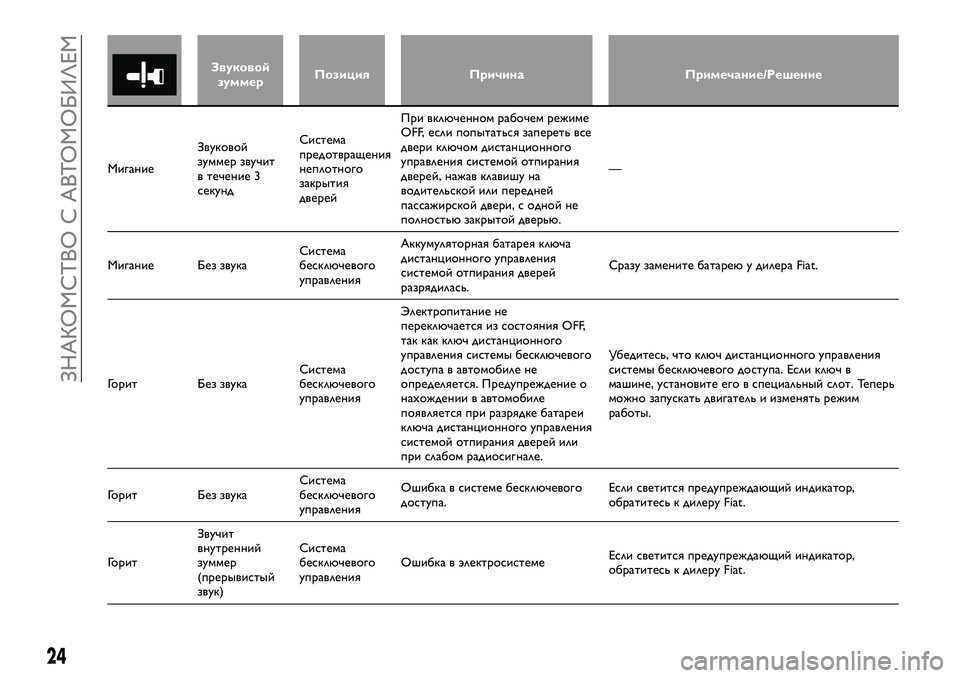

Звуковой
зуммерПозиция Причина Примечание/Решение
МиганиеЗвуковой
зуммер звучит
в течение 3
секундСистема
предотвращения
неплотного
закрытия
дверейПри включенном рабочем режиме
OFF, если попытаться запереть все
двери ключом дистанционного
управления системой отпирания
дверей, нажав клавишу на
водительской или передней
пассажирской двери, с одной не
полностью закрытой дверью.—
Мигание Без звукаСистема
бесключевого
управленияАккумуляторная батарея ключа
дистанционного управления
системой отпирания дверей
разрядилась.Сразу замените батарею у дилера Fiat.
Горит Без звукаСистема
бесключевого
управленияЭлектропитание не
переключается из состояния OFF,
так как ключ дистанционного
управления системы бесключевого
доступа в автомобиле не
определяется. Предупреждение о
нахождении в автомобиле
появляется при разрядке батареи
ключа дистанционного управления
системой отпирания дверей или
при слабом радиосигнале.Убедитесь, что ключ дистанционного управления
системы бесключевого доступа. Если ключ в
машине, установите его в специальный слот. Теперь
можно запускать двигатель и изменять режим
работы.
Горит Без звукаСистема
бесключевого
управленияОшибка в системе бесключевого
доступа.Если светится предупреждающий индикатор,
обратитесь к дилеру Fiat.
ГоритЗвучит
внутренний
зуммер
(прерывистый
звук)Система
бесключевого
управленияОшибка в электросистемеЕсли светится предупреждающий индикатор,
обратитесь к дилеру Fiat.
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 27 of 348

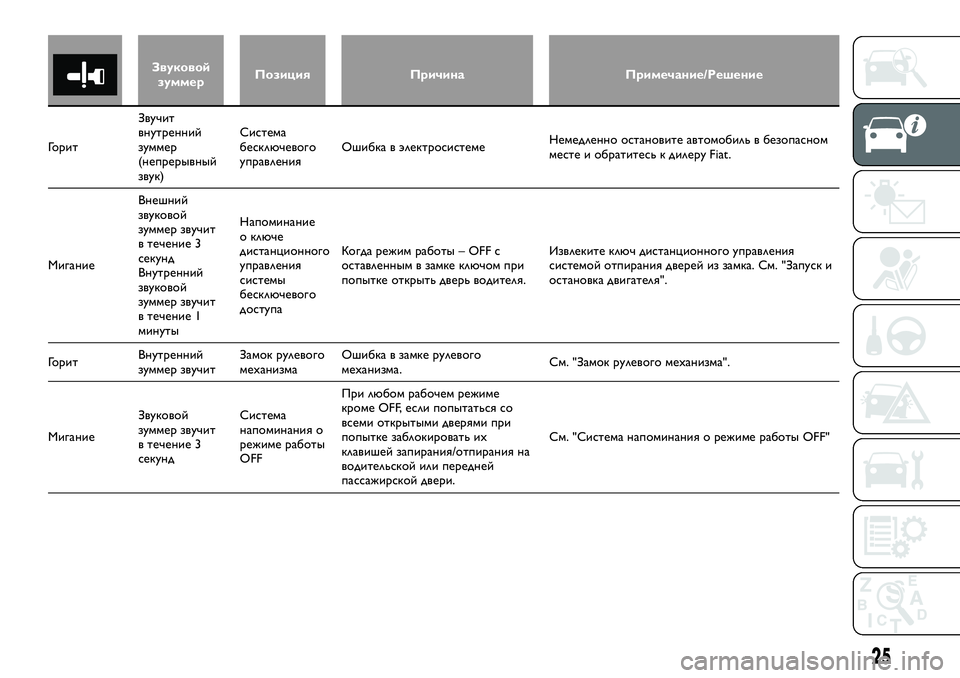

Звуковой
зуммерПозиция Причина Примечание/Решение
ГоритЗвучит
внутренний
зуммер
(непрерывный
звук)Система
бесключевого
управленияОшибка в электросистемеНемедленно остановите автомобиль в безопасном
месте и обратитесь к дилеру Fiat.
МиганиеВнешний
звуковой
зуммер звучит
в течение 3
секунд
Внутренний
звуковой
зуммер звучит
в течение 1
минутыНапоминание
о ключе
дистанционного
управления
системы
бесключевого
доступаКогда режим работы – OFF с
оставленным в замке ключом при
попытке открыть дверь водителя.Извлеките ключ дистанционного управления
системой отпирания дверей из замка. См. "Запуск и
остановка двигателя".
ГоритВнутренний
зуммер звучитЗамок рулевого
механизмаОшибка в замке рулевого
механизма.См. "Замок рулевого механизма".
МиганиеЗвуковой
зуммер звучит
в течение 3
секундСистема
напоминания о
режиме работы
OFFПри любом рабочем режиме
кроме OFF, если попытаться со
всеми открытыми дверями при
попытке заблокировать их
клавишей запирания/отпирания на
водительской или передней
пассажирской двери.См. "Система напоминания о режиме работы OFF"
25
Page 28 of 348

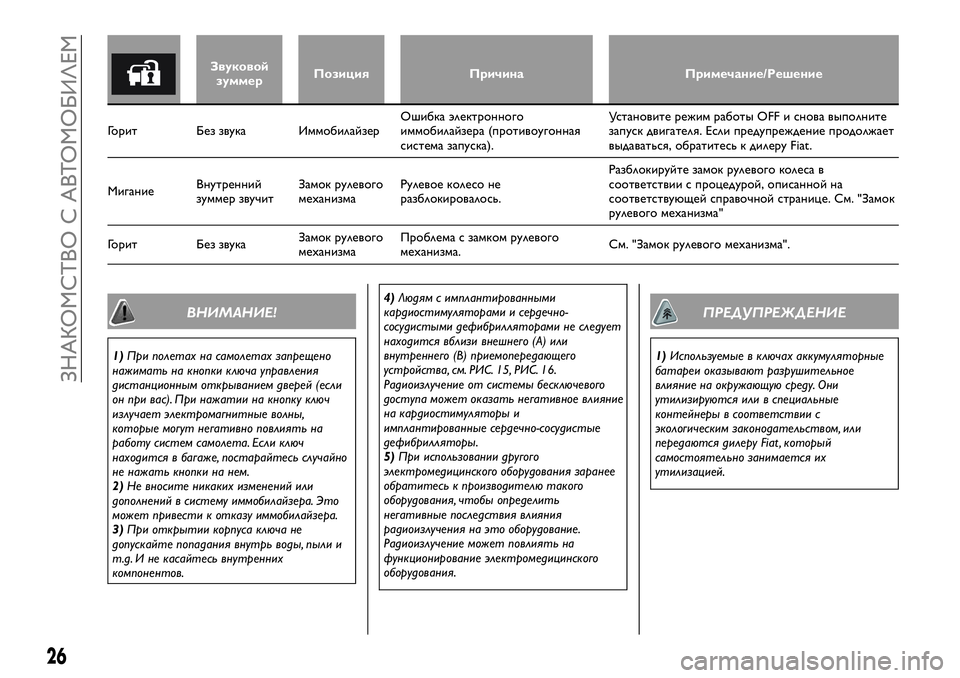

Звуковой
зуммерПозиция Причина Примечание/Решение
Горит Без звука ИммобилайзерОшибка электронного
иммобилайзера (противоугонная
система запуска).Установите режим работы OFF и снова выполните
запуск двигателя. Если предупреждение продолжает
выдаваться, обратитесь к дилеру Fiat.
МиганиеВнутренний
зуммер звучитЗамок рулевого
механизмаРулевое колесо не
разблокировалось.Разблокируйте замок рулевого колеса в
соответствии с процедурой, описанной на
соответствующей справочной странице. См. "Замок
рулевого механизма"
Горит Без звукаЗамок рулевого
механизмаПроблема с замком рулевого
механизма.См. "Замок рулевого механизма".
ВНИМАНИЕ!
1)При полетах на самолетах запрещено
нажимать на кнопки ключа управления
дистанционным открыванием дверей (если
он при вас). При нажатии на кнопку ключ
излучает электромагнитные волны,
которые могут негативно повлиять на
работу систем самолета. Если ключ
находится в багаже, постарайтесь случайно
не нажать кнопки на нем.
2)Не вносите никаких изменений или
дополнений в систему иммобилайзера. Это
может привести к отказу иммобилайзера.
3)При открытии корпуса ключа не
допускайте попадания внутрь воды, пыли и
т.д. И не касайтесь внутренних
компонентов.4)Людям с имплантированными
кардиостимуляторами и сердечно-
сосудистыми дефибрилляторами не следует
находится вблизи внешнего (А) или
внутреннего (В) приемопередающего
устройства, см. РИС. 15, РИС. 16.
Радиоизлучение от системы бесключевого
доступа может оказать негативное влияние
на кардиостимуляторы и
имплантированные сердечно-сосудистые
дефибрилляторы.
5)При использовании другого
электромедицинского оборудования заранее
обратитесь к производителю такого
оборудования, чтобы определить
негативные последствия влияния
радиоизлучения на это оборудование.
Радиоизлучение может повлиять на
функционирование электромедицинского
оборудования.
ПРЕДУПРЕЖДЕНИЕ
1)Используемые в ключах аккумуляторные
батареи оказывают разрушительное
влияние на окружающую среду. Они
утилизируются или в специальные
контейнеры в соответствии с
экологическим законодательством, или
передаются дилеру Fiat , который
самостоятельно занимается их
утилизацией.
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 29 of 348

ЗАМОК ЗАЖИГАНИЯ
(при наличии)
LOCK (БЛОК.)
Двигатель выключен и рулевое колесо
заблокировано. Только в этом
положении можно вставить ключ и
извлечь его.
ACC
Двигатель выключен, но аудиосистема
им другие электросистемы могут
использоваться.
ON (ВКЛ.)
Можно пользоваться всем
электрооборудованием автомобиля.
START (ПУСК)
Работает стартер. После пуска
двигателя отпустите ключ, и он
автоматически вернется в положение
ON.ПРИМЕЧАНИЯ Если автомобиль
оборудован электронным
иммобилайзером. Для пуска двигателя
идентификационный код
ретранслятора, встроенного в ключ,
должен совпадать с идентификатором,
записанным в вычислительном блоке
иммобилайзера. См. "Электронный
иммобилайзер (Противоугонная
система запуска)".
Процедура извлечения ключа
В автомобилях с механической
коробкой передач при извлечении
ключа нажмите его в положении "ACC"
и удерживая в этом состоянии
поверните в положение "LOCK". После
этого извлеките из замка.
В автомобилях с автоматической
коробкой передач при извлечении
ключа сначала установите рычаг
управления АК ПП в положение "Р"
(PARK - парковка) и нажмите ключ в
положении "ACC" и удерживая в этом
состоянии поверните в положение
"LOCK". После этого извлеките из
замка.
6) 7) 8) 9) 10)
1) 2) 3)
КЛАВИША ЗАПУСКА
ДВИГАТЕЛЯ
(при наличии)
Для предотвращения угона двигатель не
запустится при использовании не
запрограммированного ключа
дистанционного управления системой
отпирания дверей. (Противоугонное
устройство блокировки двигателя.)
При использовании ключа системы
бесключевого доступа можно запустить
двигатель.
24AG0004466
25AHA103488
27
Page 30 of 348

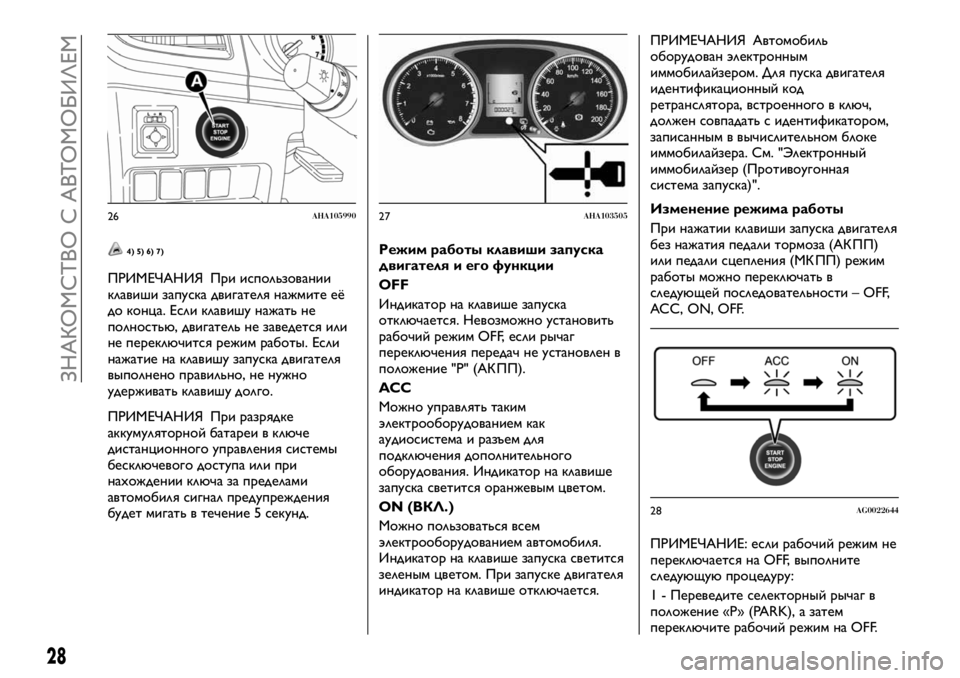

4) 5) 6) 7)
ПРИМЕЧАНИЯ При использовании
клавиши запуска двигателя нажмите её
до конца. Если клавишу нажать не
полностью, двигатель не заведется или
не переключится режим работы. Если
нажатие на клавишу запуска двигателя
выполнено правильно, не нужно
удерживать клавишу долго.
ПРИМЕЧАНИЯ При разрядке
аккумуляторной батареи в ключе
дистанционного управления системы
бесключевого доступа или при
нахождении ключа за пределами
автомобиля сигнал предупреждения
будет мигать в течение 5 секунд.Режим работы клавиши запуска
двигателя и его функции
OFF
Индикатор на клавише запуска
отключается. Невозможно установить
рабочий режим OFF, если рычаг
переключения передач не установлен в
положение "Р" (АК ПП).
ACC
Можно управлять таким
электрооборудованием как
аудиосистема и разъем для
подключения дополнительного
оборудования. Индикатор на клавише
запуска светится оранжевым цветом.
ON (ВКЛ.)
Можно пользоваться всем
электрооборудованием автомобиля.
Индикатор на клавише запуска светится
зеленым цветом. При запуске двигателя
индикатор на клавише отключается.ПРИМЕЧАНИЯ Автомобиль
оборудован электронным
иммобилайзером. Для пуска двигателя
идентификационный код
ретранслятора, встроенного в ключ,
должен совпадать с идентификатором,
записанным в вычислительном блоке
иммобилайзера. См. "Электронный
иммобилайзер (Противоугонная
система запуска)".
Изменение режима работы
При нажатии клавиши запуска двигателя
без нажатия педали тормоза (АК ПП)
или педали сцепления (МК ПП) режим
работы можно переключать в
следующей последовательности – OFF,
ACC, ON, OFF.
ПРИМЕЧАНИЕ: если рабочий режим не
переключается на OFF, выполните
следующую процедуру:
1 - Переведите селекторный рычаг в
положение «P» (PARK), а затем
переключите рабочий режим на OFF.
26AHA10599027AHA103505
28AG0022644
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 31 of 348

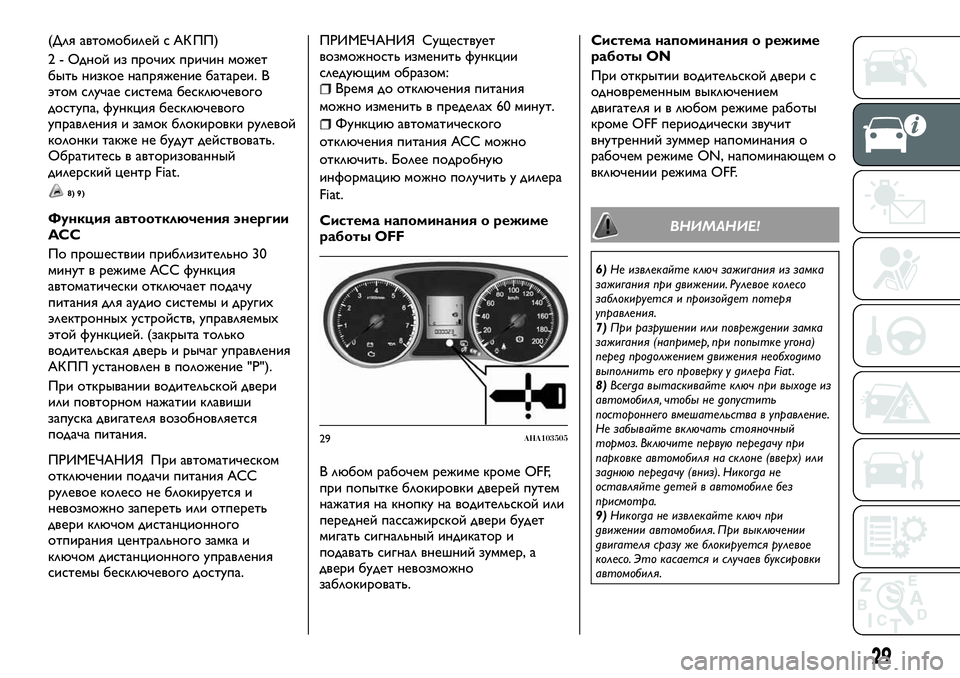

(Для автомобилей с АК ПП)
2 - Одной из прочих причин может
быть низкое напряжение батареи. В
этом случае система бесключевого
доступа, функция бесключевого
управления и замок блокировки рулевой
колонки также не будут действовать.
Обратитесь в авторизованный
дилерский центр Fiat.
8) 9)
Функция автоотключения энергии
ACC
По прошествии приблизительно 30
минут в режиме ACC функция
автоматически отключает подачу
питания для аудио системы и других
электронных устройств, управляемых
этой функцией. (закрыта только
водительская дверь и рычаг управления
АК ПП установлен в положение "Р").
При открывании водительской двери
или повторном нажатии клавиши
запуска двигателя возобновляется
подача питания.
ПРИМЕЧАНИЯ При автоматическом
отключении подачи питания АСС
рулевое колесо не блокируется и
невозможно запереть или отпереть
двери ключом дистанционного
отпирания центрального замка и
ключом дистанционного управления
системы бесключевого доступа.ПРИМЕЧАНИЯ Существует
возможность изменить функции
следующим образом:
Время до отключения питания
можно изменить в пределах 60 минут.
Функцию автоматического
отключения питания АСС можно
отключить. Более подробную
информацию можно получить у дилера
Fiat.
Система напоминания о режиме
работы OFF
В любом рабочем режиме кроме OFF,
при попытке блокировки дверей путем
нажатия на кнопку на водительской или
передней пассажирской двери будет
мигать сигнальный индикатор и
подавать сигнал внешний зуммер, а
двери будет невозможно
заблокировать.Система напоминания о режиме
работы ON
При открытии водительской двери с
одновременным выключением
двигателя и в любом режиме работы
кроме OFF периодически звучит
внутренний зуммер напоминания о
рабочем режиме ON, напоминающем о
включении режима OFF.ВНИМАНИЕ!
6)Не извлекайте ключ зажигания из замка
зажигания при движении. Рулевое колесо
заблокируется и произойдет потеря
управления.
7)При разрушении или повреждении замка
зажигания (например, при попытке угона)
перед продолжением движения необходимо
выполнить его проверку у дилера Fiat .
8)Всегда вытаскивайте ключ при выходе из
автомобиля, чтобы не допустить
постороннего вмешательства в управление.
Не забывайте включать стояночный
тормоз. Включите первую передачу при
парковке автомобиля на склоне (вверх) или
заднюю передачу (вниз). Никогда не
оставляйте детей в автомобиле без
присмотра.
9)Никогда не извлекайте ключ при
движении автомобиля. При выключении
двигателя сразу же блокируется рулевое
колесо. Это касается и случаев буксировки
автомобиля.
29AHA103505
29
Page 32 of 348

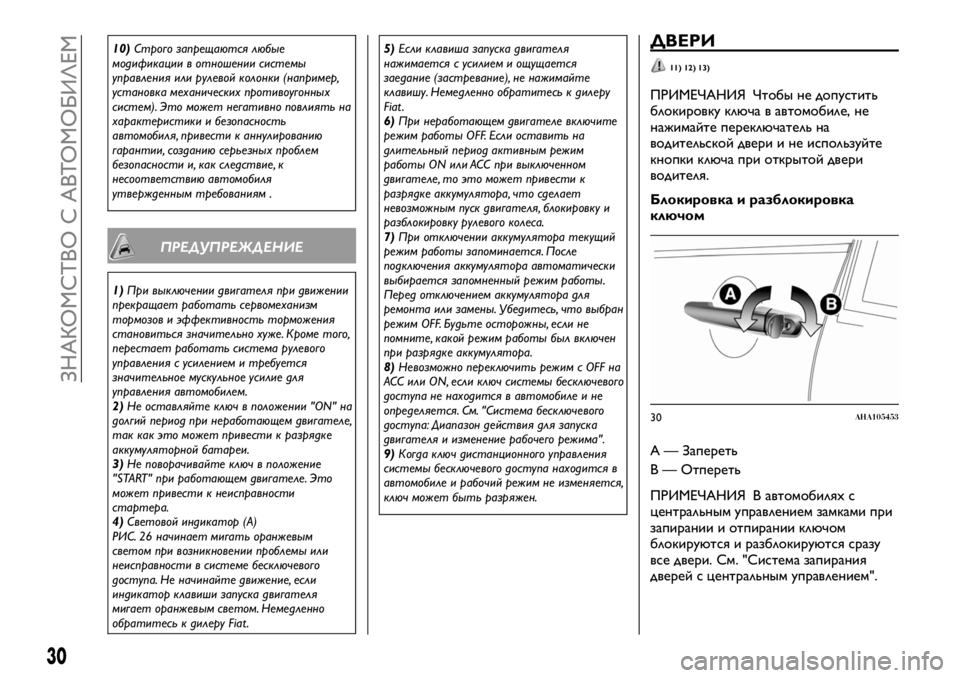

10)Строго запрещаются любые
модификации в отношении системы
управления или рулевой колонки (например,
установка механических противоугонных
систем). Это может негативно повлиять на
характеристики и безопасность
автомобиля, привести к аннулированию
гарантии, созданию серьезных проблем
безопасности и, как следствие, к
несоответствию автомобиля
утвержденным требованиям .
ПРЕДУПРЕЖДЕНИЕ
1)При выключении двигателя при движении
прекращает работать сервомеханизм
тормозов и эффективность торможения
становиться значительно хуже. Кроме того,
перестает работать система рулевого
управления с усилением и требуется
значительное мускульное усилие для
управления автомобилем.
2)Не оставляйте ключ в положении "ON" на
долгий период при неработающем двигателе,
так как это может привести к разрядке
аккумуляторной батареи.
3)Не поворачивайте ключ в положение
"START" при работающем двигателе. Это
может привести к неисправности
стартера.
4)Световой индикатор (A)
РИС. 26 начинает мигать оранжевым
светом при возникновении проблемы или
неисправности в системе бесключевого
доступа. Не начинайте движение, если
индикатор клавиши запуска двигателя
мигает оранжевым светом. Немедленно
обратитесь к дилеру Fiat .5)Если клавиша запуска двигателя
нажимается с усилием и ощущается
заедание (застревание), не нажимайте
клавишу. Немедленно обратитесь к дилеру
Fiat .
6)При неработающем двигателе включите
режим работы OFF. Если оставить на
длительный период активным режим
работы ON или ACC при выключенном
двигателе, то это может привести к
разрядке аккумулятора, что сделает
невозможным пуск двигателя, блокировку и
разблокировку рулевого колеса.
7)При отключении аккумулятора текущий
режим работы запоминается. После
подключения аккумулятора автоматически
выбирается запомненный режим работы.
Перед отключением аккумулятора для
ремонта или замены. Убедитесь, что выбран
режим OFF. Будьте осторожны, если не
помните, какой режим работы был включен
при разрядке аккумулятора.
8)Невозможно переключить режим с OFF на
ACC или ON, если ключ системы бесключевого
доступа не находится в автомобиле и не
определяется. См. "Система бесключевого
доступа: Диапазон действия для запуска
двигателя и изменение рабочего режима".
9)Когда ключ дистанционного управления
системы бесключевого доступа находится в
автомобиле и рабочий режим не изменяется,
ключ может быть разряжен.
ДВЕРИ
11) 12) 13)
ПРИМЕЧАНИЯ Чтобы не допустить
блокировку ключа в автомобиле, не
нажимайте переключатель на
водительской двери и не используйте
кнопки ключа при открытой двери
водителя.
Блокировка и разблокировка
ключом
A — Запереть
В — Отпереть
ПРИМЕЧАНИЯ В автомобилях с
центральным управлением замками при
запирании и отпирании ключом
блокируются и разблокируются сразу
все двери. См. "Система запирания
дверей с центральным управлением".
30AHA105453
30
ЗНАКОМСТВО С АВТОМОБИЛЕМ
