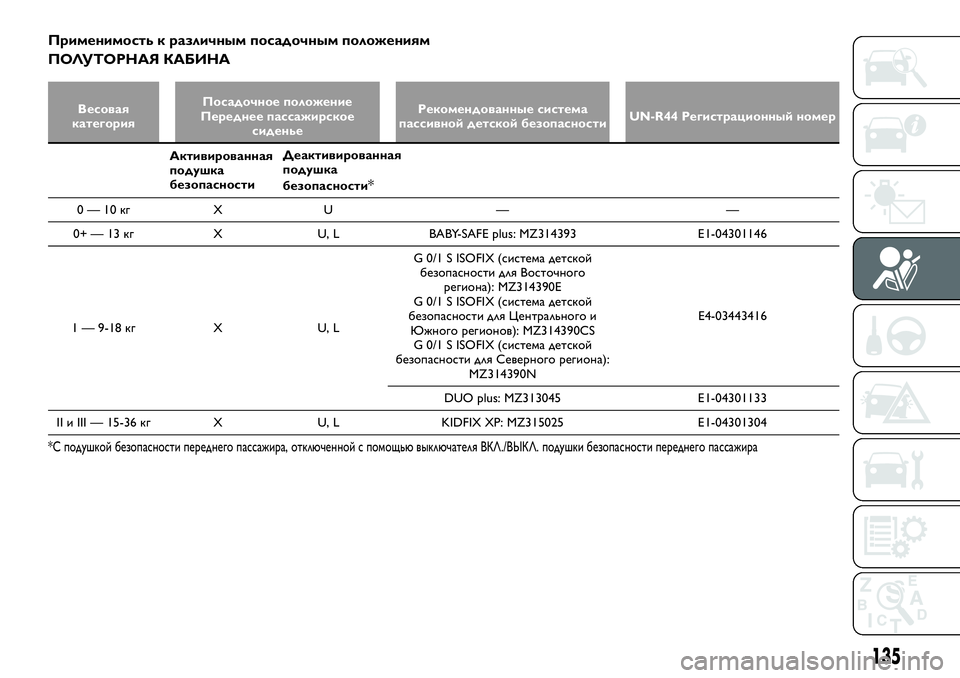

Page 137 of 348
Применимость к различным посадочным положениям
ПОЛУТОРНАЯ КАБИНА
Весовая
категорияПосадочное положение
Переднее пассажирское
сиденьеРекомендованные система
пассивной детской безопасностиUN-R44 Регистрационный номер
Активированная
подушка
безопасностиДеактивированная
подушка
безопасности
*
0—10кг X U — —
0+ — 13 кг X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9-18 кг X U, LG 0/1 S ISOFIX (система детской
безопасности для Восточного
региона): MZ314390E
G 0/1 S ISOFIX (система детской
безопасности для Центрального и
Южного регионов): MZ314390CS
G 0/1 S ISOFIX (система детской
безопасности для Северного региона):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III — 15-36 кг X U, L KIDFIX XP: MZ315025 E1-04301304
*С подушкой безопасности переднего пассажира, отключенной с помощью выключателя ВКЛ./ВЫКЛ. подушки безопасности переднего пассажира
135

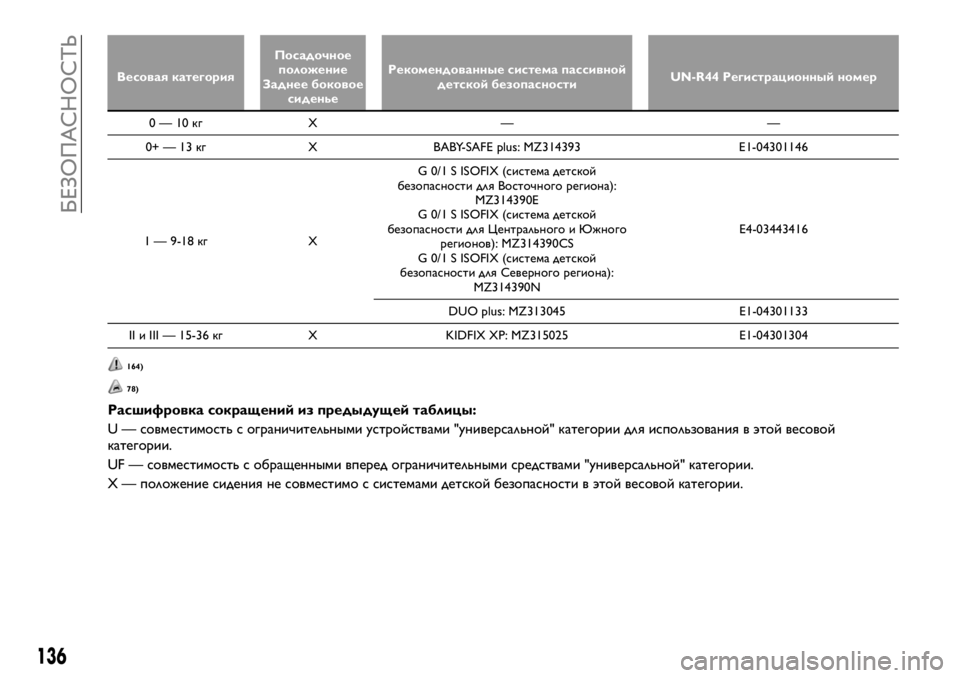

Page 138 of 348
Весовая категорияПосадочное
положение
Заднее боковое
сиденьеРекомендованные система пассивной
детской безопасностиUN-R44 Регистрационный номер
0—10кг X — —
0+ — 13 кг X BABY-SAFE plus: MZ314393 E1-04301146
1 — 9-18 кг XG 0/1 S ISOFIX (система детской
безопасности для Восточного региона):
MZ314390E
G 0/1 S ISOFIX (система детской
безопасности для Центрального и Южного
регионов): MZ314390CS
G 0/1 S ISOFIX (система детской
безопасности для Северного региона):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III — 15-36 кг X KIDFIX XP: MZ315025 E1-04301304
164)
78)
Расшифровка сокращений из предыдущей таблицы:
U — совместимость с ограничительными устройствами "универсальной" категории для использования в этой весовой
категории.
UF — совместимость с обращенными вперед ограничительными средствами "универсальной" категории.
X — положение сидения не совместимо с системами детской безопасности в этой весовой категории.
136
БЕЗОПАСНОСТЬ

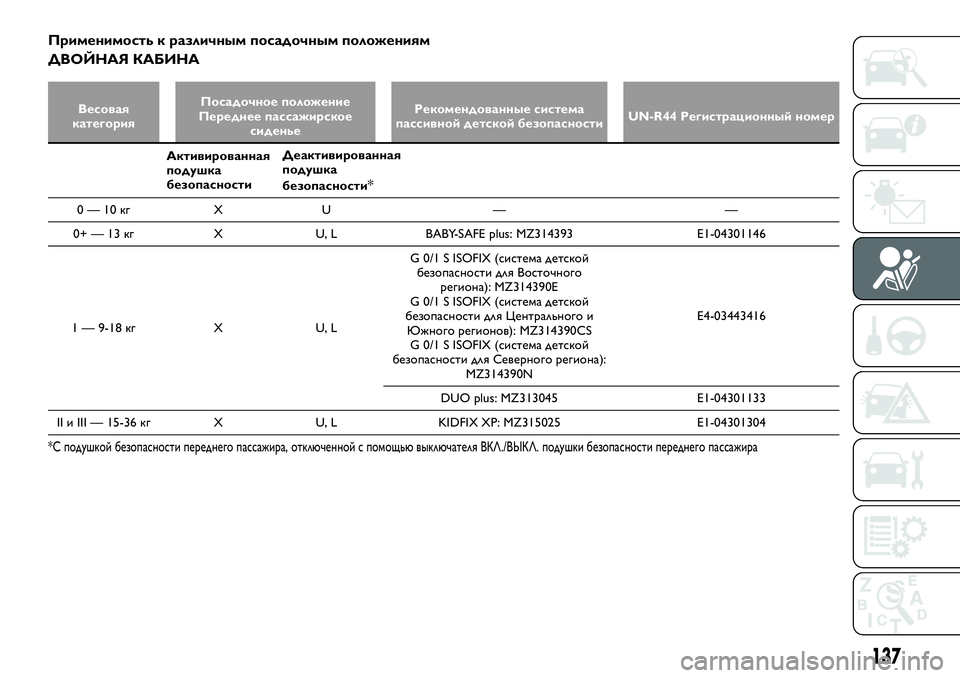

Page 139 of 348
Применимость к различным посадочным положениям
ДВОЙНАЯ КАБИНА
Весовая
категорияПосадочное положение
Переднее пассажирское
сиденьеРекомендованные система
пассивной детской безопасностиUN-R44 Регистрационный номер
Активированная
подушка
безопасностиДеактивированная
подушка
безопасности
*
0—10кг X U — —
0+ — 13 кг X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9-18 кг X U, LG 0/1 S ISOFIX (система детской
безопасности для Восточного
региона): MZ314390E
G 0/1 S ISOFIX (система детской
безопасности для Центрального и
Южного регионов): MZ314390CS
G 0/1 S ISOFIX (система детской
безопасности для Северного региона):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III — 15-36 кг X U, L KIDFIX XP: MZ315025 E1-04301304
*С подушкой безопасности переднего пассажира, отключенной с помощью выключателя ВКЛ./ВЫКЛ. подушки безопасности переднего пассажира
137

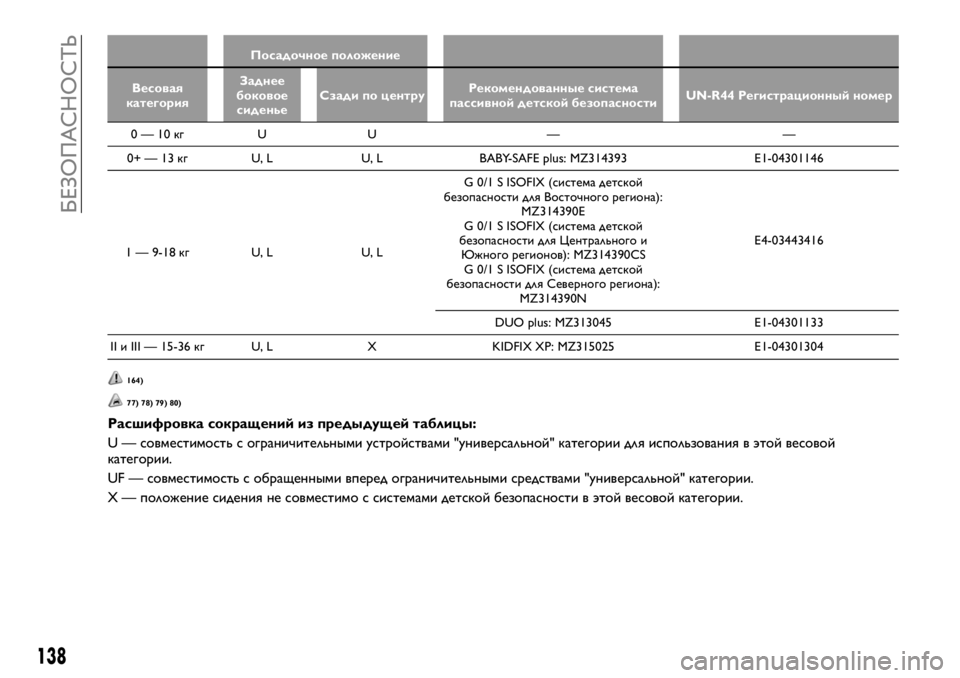

Page 140 of 348

Посадочное положение
Весовая
категорияЗаднее
боковое
сиденьеСзади по центруРекомендованные система
пассивной детской безопасностиUN-R44 Регистрационный номер
0—10кг U U — —
0+ — 13 кг U, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9-18 кг U, L U, LG 0/1 S ISOFIX (система детской
безопасности для Восточного региона):
MZ314390E
G 0/1 S ISOFIX (система детской
безопасности для Центрального и
Южного регионов): MZ314390CS
G 0/1 S ISOFIX (система детской
безопасности для Северного региона):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III — 15-36 кг U, L X KIDFIX XP: MZ315025 E1-04301304
164)
77) 78) 79) 80)
Расшифровка сокращений из предыдущей таблицы:
U — совместимость с ограничительными устройствами "универсальной" категории для использования в этой весовой
категории.
UF — совместимость с обращенными вперед ограничительными средствами "универсальной" категории.
X — положение сидения не совместимо с системами детской безопасности в этой весовой категории.
138
БЕЗОПАСНОСТЬ

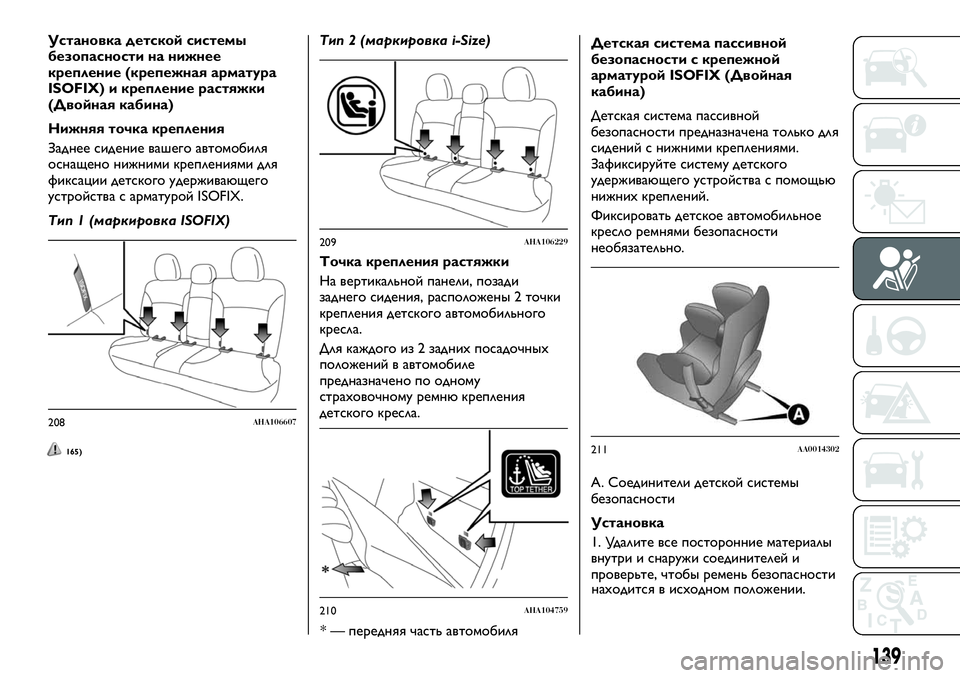

Page 141 of 348

Установка детской системы
безопасности на нижнее
крепление (крепежная арматура
ISOFIX) и крепление растяжки
(Двойная кабина)
Нижняя точка крепления
Заднее сидение вашего автомобиля
оснащено нижними креплениями для
фиксации детского удерживающего
устройства с арматурой ISOFIX.
Тип 1 (маркировка ISOFIX)Тип 2 (маркировка i-Size)
Точка крепления растяжки
На вертикальной панели, позади
заднего сидения, расположены 2 точки
крепления детского автомобильного
кресла.
Для каждого из 2 задних посадочных
положений в автомобиле
предназначено по одному
страховочному ремню крепления
детского кресла.
* — передняя часть автомобиля
165)
Детская система пассивной
безопасности с крепежной
арматурой ISOFIX (Двойная
кабина)
Детская система пассивной
безопасности предназначена только для
сидений с нижними креплениями.
Зафиксируйте систему детского
удерживающего устройства с помощью
нижних креплений.
Фиксировать детское автомобильное
кресло ремнями безопасности
необязательно.
A. Соединители детской системы
безопасности
Установка
1. Удалите все посторонние материалы
внутри и снаружи соединителей и
проверьте, чтобы ремень безопасности
208AHA106607
209AHA106229
210AHA104759
211AA0014302
139
находится в исходном положении.

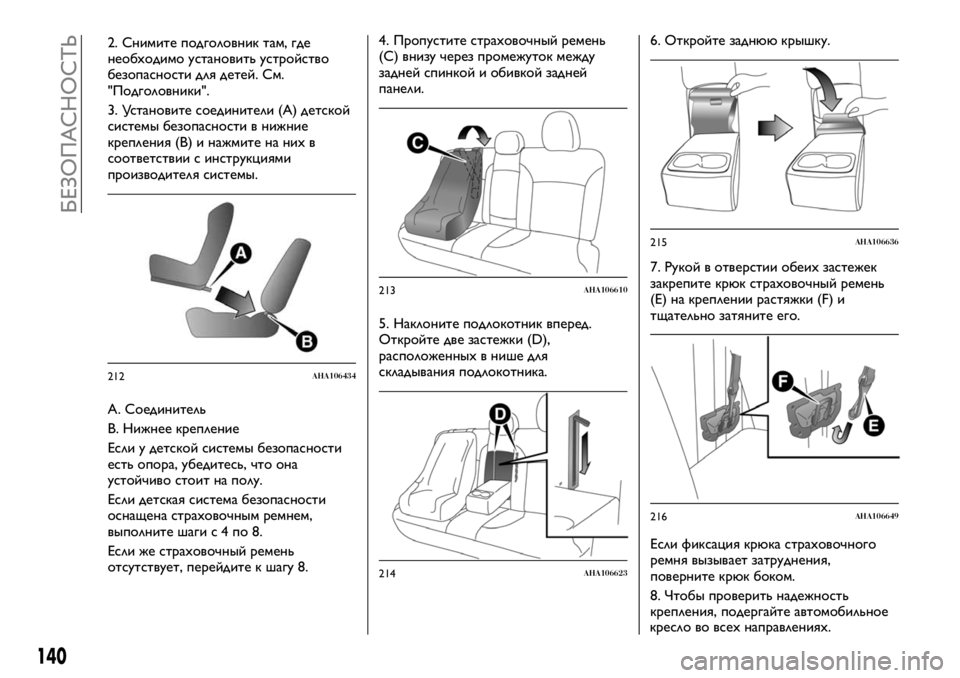

Page 142 of 348

2. Снимите подголовник там, где
необходимо установить устройство
безопасности для детей. См.
"Подголовники".
3. Установите соединители (А) детской
системы безопасности в нижние
крепления (В) и нажмите на них в
соответствии с инструкциями
производителя системы.
A. Соединитель
B. Нижнее крепление
Если у детской системы безопасности
есть опора, убедитесь, что она
устойчиво стоит на полу.
Если детская система безопасности
оснащена страховочным ремнем,
выполните шагис4по8.
Если же страховочный ремень
отсутствует, перейдите к шагу 8.4. Пропустите страховочный ремень
(С) внизу через промежуток между
задней спинкой и обивкой задней
панели.
5. Наклоните подлокотник вперед.
Откройте две застежки (D),
расположенных в нише для
складывания подлокотника.6. Откройте заднюю крышку.
7. Рукой в отверстии обеих застежек
закрепите крюк страховочный ремень
(Е) на креплении растяжки (F) и
тщательно затяните его.
Если фиксация крюка страховочного
ремня вызывает затруднения,
поверните крюк боком.
8. Чтобы проверить надежность
крепления, подергайте автомобильное
212AHA106434
213AHA106610
214AHA106623
215AHA106636
216AHA106649
140
БЕЗОПАСНОСТЬ
кресло во всех направлениях.

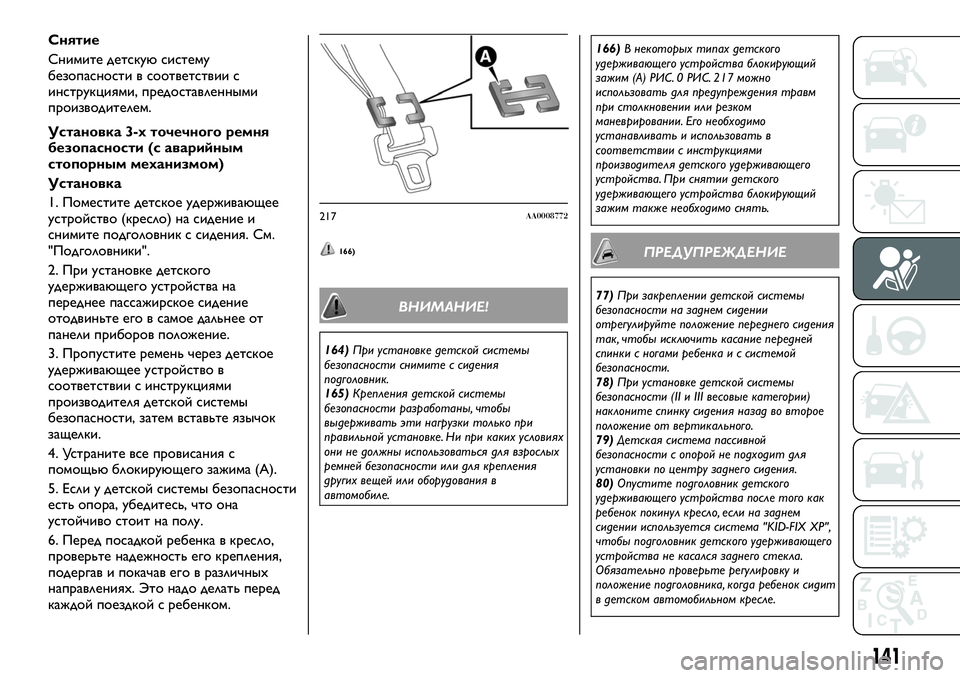

Page 143 of 348

Снятие
Снимите детскую систему
безопасности в соответствии с
инструкциями, предоставленными
производителем.
Установка 3-х точечного ремня
безопасности (с аварийным
стопорным механизмом)
Установка
1. Поместите детское удерживающее
устройство (кресло) на сидение и
снимите подголовник с сидения. См.
"Подголовники".
2. При установке детского
удерживающего устройства на
переднее пассажирское сидение
отодвиньте его в самое дальнее от
панели приборов положение.
3. Пропустите ремень через детское
удерживающее устройство в
соответствии с инструкциями
производителя детской системы
безопасности, затем вставьте язычок
защелки.
4. Устраните все провисания с
помощью блокирующего зажима (А).
5. Если у детской системы безопасности
есть опора, убедитесь, что она
устойчиво стоит на полу.
6. Перед посадкой ребенка в кресло,
проверьте надежность его крепления,
подергав и покачав его в различных
направлениях. Это надо делать перед
каждой поездкой с ребенком.
166)
ВНИМАНИЕ!
164)При установке детской системы
безопасности снимите с сидения
подголовник.
165)Крепления детской системы
безопасности разработаны, чтобы
выдерживать эти нагрузки только при
правильной установке. Ни при каких условиях
они не должны использоваться для взрослых
ремней безопасности или для крепления
других вещей или оборудования в
автомобиле.166)В некоторых типах детского
удерживающего устройства блокирующий
зажим (А) РИС. 0 РИС. 217 можно
использовать для предупреждения травм
при столкновении или резком
маневрировании. Его необходимо
устанавливать и использовать в
соответствии с инструкциями
производителя детского удерживающего
устройства. При снятии детского
удерживающего устройства блокирующий
зажим также необходимо снять.
ПРЕДУПРЕЖДЕНИЕ
77)При закреплении детской системы
безопасности на заднем сидении
отрегулируйте положение переднего сидения
так, чтобы исключить касание передней
спинки с ногами ребенка и с системой
безопасности.
78)При установке детской системы
безопасности (II и III весовые категории)
наклоните спинку сидения назад во второе
положение от вертикального.
79)Детская система пассивной
безопасности с опорой не подходит для
установки по центру заднего сидения.
80)Опустите подголовник детского
удерживающего устройства после того как
ребенок покинул кресло, если на заднем
сидении используется система "KID-FIX XP",
чтобы подголовник детского удерживающего
устройства не касался заднего стекла.
Обязательно проверьте регулировку и
положение подголовника, когда ребенок сидит
в детском автомобильном кресле.
217AA0008772
141

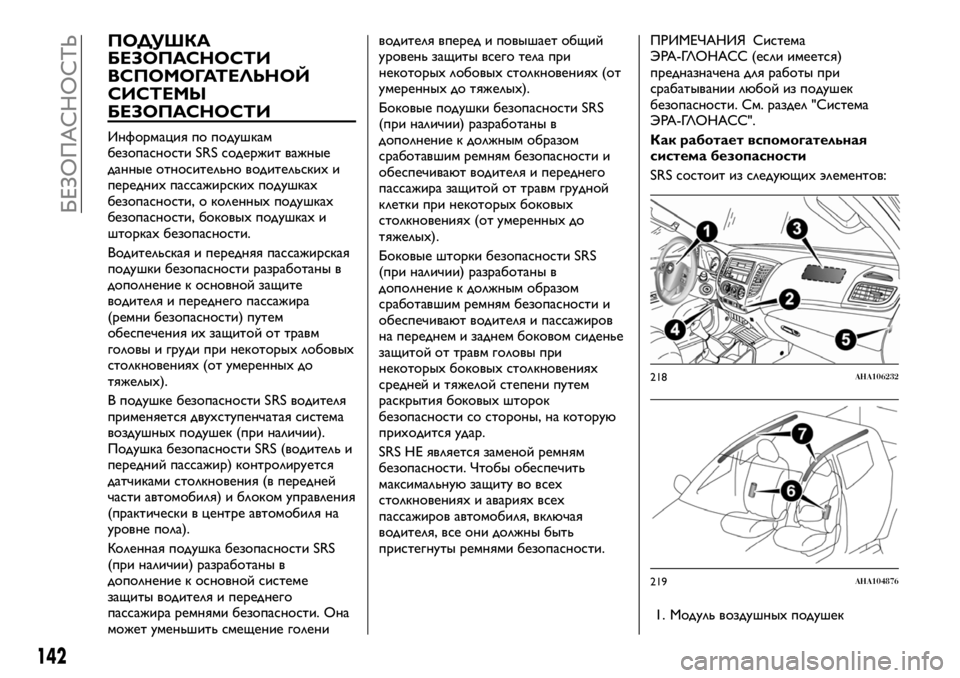

Page 144 of 348

ПОДУШКА
БЕЗОПАСНОСТИ
ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ
БЕЗОПАСНОСТИ
Информация по подушкам
безопасности SRS содержит важные
данные относительно водительских и
передних пассажирских подушках
безопасности, о коленных подушках
безопасности, боковых подушках и
шторках безопасности.
Водительская и передняя пассажирская
подушки безопасности разработаны в
дополнение к основной защите
водителя и переднего пассажира
(ремни безопасности) путем
обеспечения их защитой от травм
головы и груди при некоторых лобовых
столкновениях (от умеренных до
тяжелых).
В подушке безопасности SRS водителя
применяется двухступенчатая система
воздушных подушек (при наличии).
Подушка безопасности SRS (водитель и
передний пассажир) контролируется
датчиками столкновения (в передней
части автомобиля) и блоком управления
(практически в центре автомобиля на
уровне пола).
Коленная подушка безопасности SRS
(при наличии) разработаны в
дополнение к основной системе
защиты водителя и переднего
пассажира ремнями безопасности. Она
может уменьшить смещение голениводителя вперед и повышает общий
уровень защиты всего тела при
некоторых лобовых столкновениях (от
умеренных до тяжелых).
Боковые подушки безопасности SRS
(при наличии) разработаны в
дополнение к должным образом
сработавшим ремням безопасности и
обеспечивают водителя и переднего
пассажира защитой от травм грудной
клетки при некоторых боковых
столкновениях (от умеренных до
тяжелых).
Боковые шторки безопасности SRS
(при наличии) разработаны в
дополнение к должным образом
сработавшим ремням безопасности и
обеспечивают водителя и пассажиров
на переднем и заднем боковом сиденье
защитой от травм головы при
некоторых боковых столкновениях
средней и тяжелой степени путем
раскрытия боковых шторок
безопасности со стороны, на которую
приходится удар.
SRS НЕ является заменой ремням
безопасности. Чтобы обеспечить
максимальную защиту во всех
столкновениях и авариях всех
пассажиров автомобиля, включая
водителя, все они должны быть
пристегнуты ремнями безопасности.ПРИМЕЧАНИЯ Система
ЭРА-ГЛОНАСС (если имеется)
предназначена для работы при
срабатывании любой из подушек
безопасности. См. раздел "Система
ЭРА-ГЛОНАСС".
Как работает вспомогательная
система безопасности
SRS состоит из следующих элементов:
1. Модуль воздушных подушек
218AHA106232
219AHA104876
142
БЕЗОПАСНОСТЬ
