2018 FIAT FULLBACK Руководство по эксплуатации и техобслуживанию (in Russian)

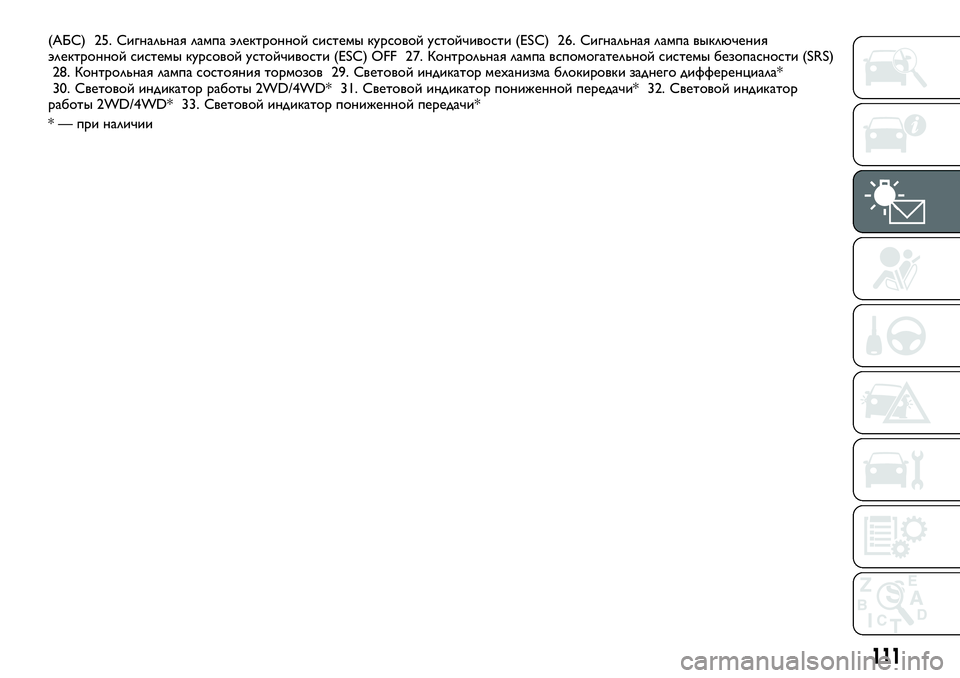

(АБС) 25. Сигнальная лампа электронной системы курсовой устойчивости (ESC) 26. Сигнальная лампа выключения
электронной системы курсовой устойчивости (ESC) OFF 27. Контрольная лампа вспомогательной системы безопасности (SRS)
28. Контрольная лампа состояния тормозов 29. Световой индикатор механизма блокировки заднего дифференциала*
30. Световой индикатор работы 2WD/4WD* 31. Световой индикатор пониженной передачи* 32. Световой индикатор
работы 2WD/4WD* 33. Световой индикатор пониженной передачи*
* — при наличии
111

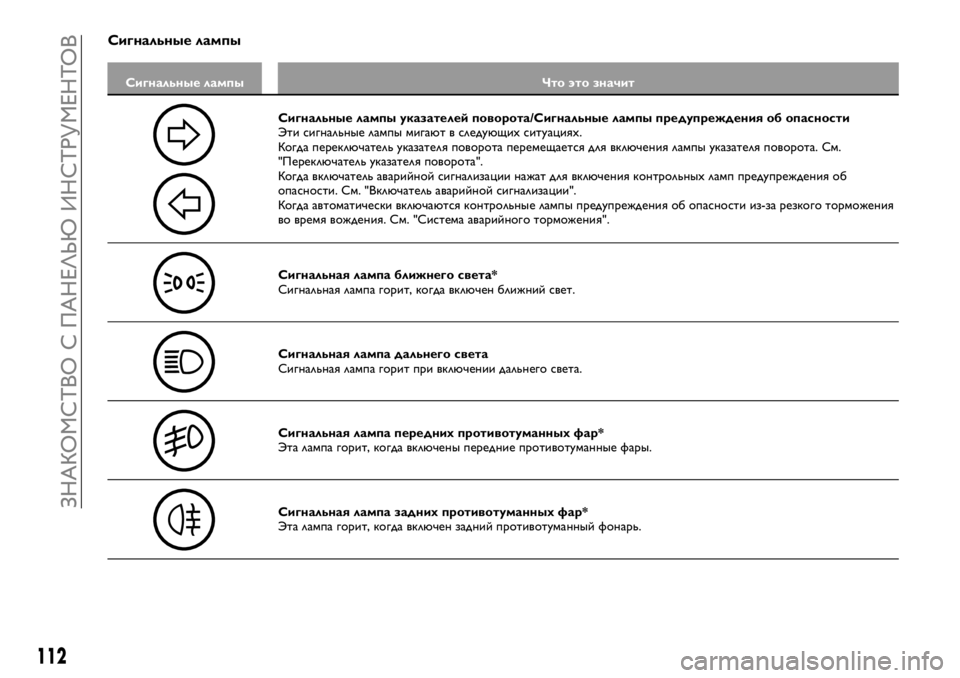

Сигнальные лампы
Сигнальные лампы Что это значит
Сигнальные лампы указателей поворота/Сигнальные лампы предупреждения об опасности
Эти сигнальные лампы мигают в следующих ситуациях.
Когда переключатель указателя поворота перемещается для включения лампы указателя поворота. См.
"Переключатель указателя поворота".
Когда включатель аварийной сигнализации нажат для включения контрольных ламп предупреждения об
опасности. См. "Включатель аварийной сигнализации".
Когда автоматически включаются контрольные лампы предупреждения об опасности из-за резкого торможения
во время вождения. См. "Система аварийного торможения".
Сигнальная лампа ближнего света*
Сигнальная лампа горит, когда включен ближний свет.
Сигнальная лампа дальнего света
Сигнальная лампа горит при включении дальнего света.
Сигнальная лампа передних противотуманных фар*
Эта лампа горит, когда включены передние противотуманные фары.
Сигнальная лампа задних противотуманных фар*
Эта лампа горит, когда включен задний противотуманный фонарь.
112
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

Сигнальные лампы Что это значит

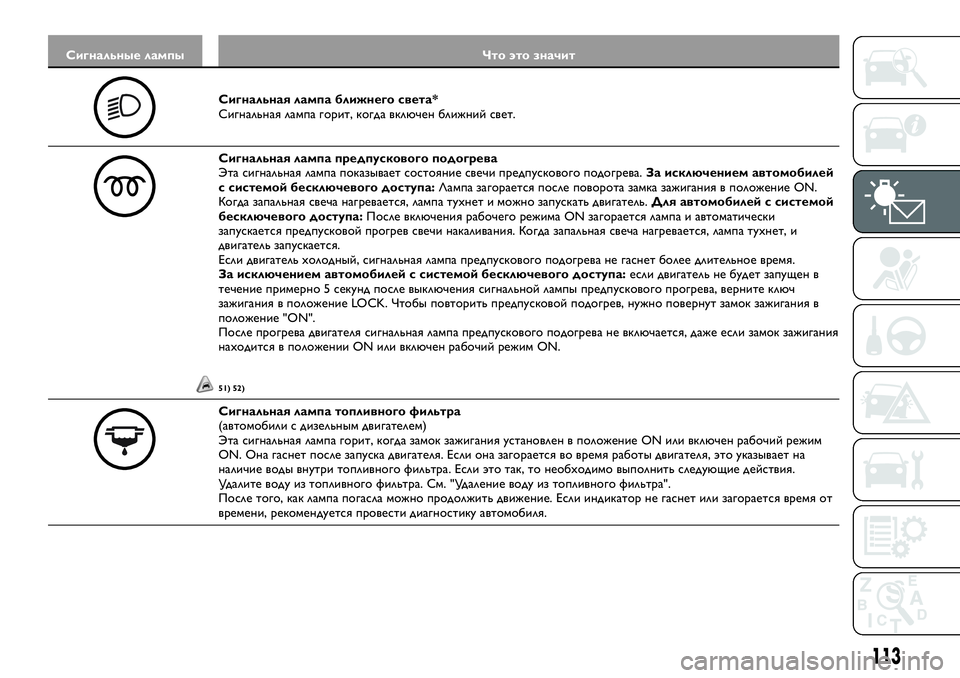

Сигнальная лампа ближнего света*
Сигнальная лампа горит, когда включен ближний свет.
Сигнальная лампа предпускового подогрева
Эта сигнальная лампа показывает состояние свечи предпускового подогрева.За исключением автомобилей
с системой бесключевого доступа:Лампа загорается после поворота замка зажигания в положение ON.
Когда запальная свеча нагревается, лампа тухнет и можно запускать двигатель.Для автомобилей с системой
бесключевого доступа:После включения рабочего режима ON загорается лампа и автоматически
запускается предпусковой прогрев свечи накаливания. Когда запальная свеча нагревается, лампа тухнет, и
двигатель запускается.
Если двигатель холодный, сигнальная лампа предпускового подогрева не гаснет более длительное время.
За исключением автомобилей с системой бесключевого доступа:если двигатель не будет запущен в
течение примерно 5 секунд после выключения сигнальной лампы предпускового прогрева, верните ключ
зажигания в положение LOCK. Чтобы повторить предпусковой подогрев, нужно повернут замок зажигания в
положение "ON".
После прогрева двигателя сигнальная лампа предпускового подогрева не включается, даже если замок зажигания
находится в положении ON или включен рабочий режим ON.
51) 52)
Сигнальная лампа топливного фильтра
(автомобили с дизельным двигателем)
Эта сигнальная лампа горит, когда замок зажигания установлен в положение ON или включен рабочий режим
ON. Она гаснет после запуска двигателя. Если она загорается во время работы двигателя, это указывает на
наличие воды внутри топливного фильтра. Если это так, то необходимо выполнить следующие действия.
Удалите воду из топливного фильтра. См. "Удаление воду из топливного фильтра".
После того, как лампа погасла можно продолжить движение. Если индикатор не гаснет или загорается время от
времени, рекомендуется провести диагностику автомобиля.
113

Сигнальные лампы Что это значит
Сигнальная лампа ESC
Сигнальная лампа ESC OFF
Эти сигнальные лампы должны зажечься при установке замка замке зажигания в положение ON или включении
рабочего режима ON. Они должны погаснуть через несколько секунд.
Если сигнальные лампы продолжают гореть или не горят совсем, рекомендуется как можно быстрее выполнить
диагностику данной системы автомобиля.
мигает при работе функции стабилизации курсовой устойчивости ESC или при работе функции Traction Control.
светится при отключении функции стабилизации курсовой устойчивости ESC при выполнении любого из
следующих действий:
Переключатель ESC OFF нажимается для отключения системы.
Переключатель режимов движения установлен в положение "4L" (Easy select 4WD - полный привод без
дифференциала) или "4LLc" (Super select 4WD II - полный привод с дифференциалом).
53) 54)
114
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

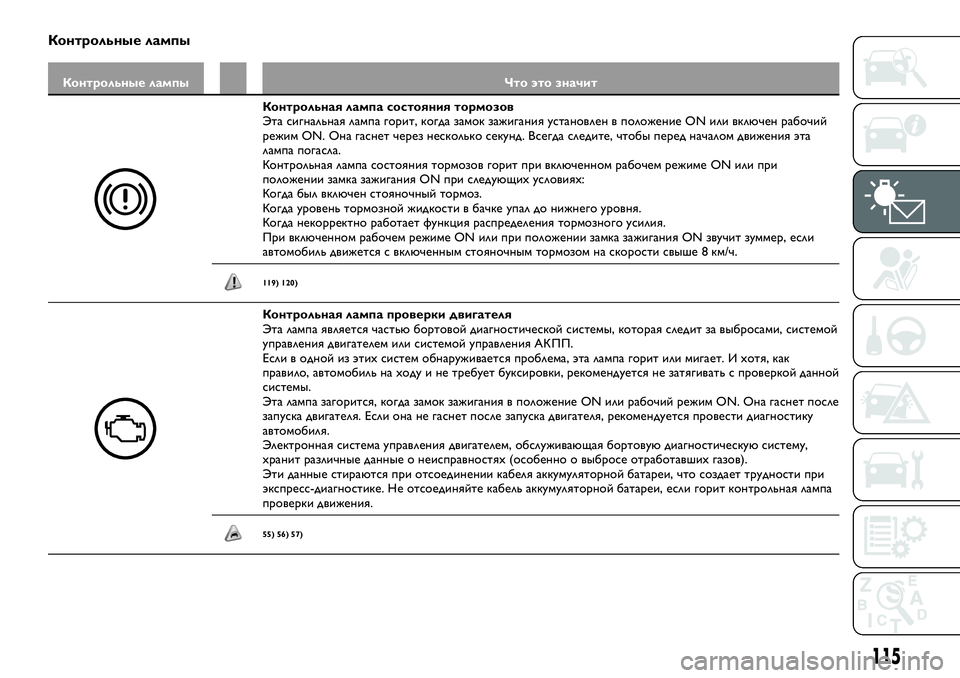

Контрольные лампы
Контрольные лампы Что это значит
Контрольная лампа состояния тормозов
Эта сигнальная лампа горит, когда замок зажигания установлен в положение ON или включен рабочий
режим ON. Она гаснет через несколько секунд. Всегда следите, чтобы перед началом движения эта
лампа погасла.
Контрольная лампа состояния тормозов горит при включенном рабочем режиме ON или при
положении замка зажигания ON при следующих условиях:
Когда был включен стояночный тормоз.
Когда уровень тормозной жидкости в бачке упал до нижнего уровня.
Когда некорректно работает функция распределения тормозного усилия.
При включенном рабочем режиме ON или при положении замка зажигания ON звучит зуммер, если
автомобиль движется с включенным стояночным тормозом на скорости свыше 8 км/ч.
119) 120)
Контрольная лампа проверки двигателя
Эта лампа является частью бортовой диагностической системы, которая следит за выбросами, системой
управления двигателем или системой управления АК ПП.
Если в одной из этих систем обнаруживается проблема, эта лампа горит или мигает. И хотя, как
правило, автомобиль на ходу и не требует буксировки, рекомендуется не затягивать с проверкой данной
системы.
Эта лампа загорится, когда замок зажигания в положение ON или рабочий режим ON. Она гаснет после
запуска двигателя. Если она не гаснет после запуска двигателя, рекомендуется провести диагностику
автомобиля.
Электронная система управления двигателем, обслуживающая бортовую диагностическую систему,
хранит различные данные о неисправностях (особенно о выбросе отработавших газов).
Эти данные стираются при отсоединении кабеля аккумуляторной батареи, что создает трудности при
экспресс-диагностике. Не отсоединяйте кабель аккумуляторной батареи, если горит контрольная лампа
проверки движения.
55) 56) 57)
115

Контрольные лампы Что это значит

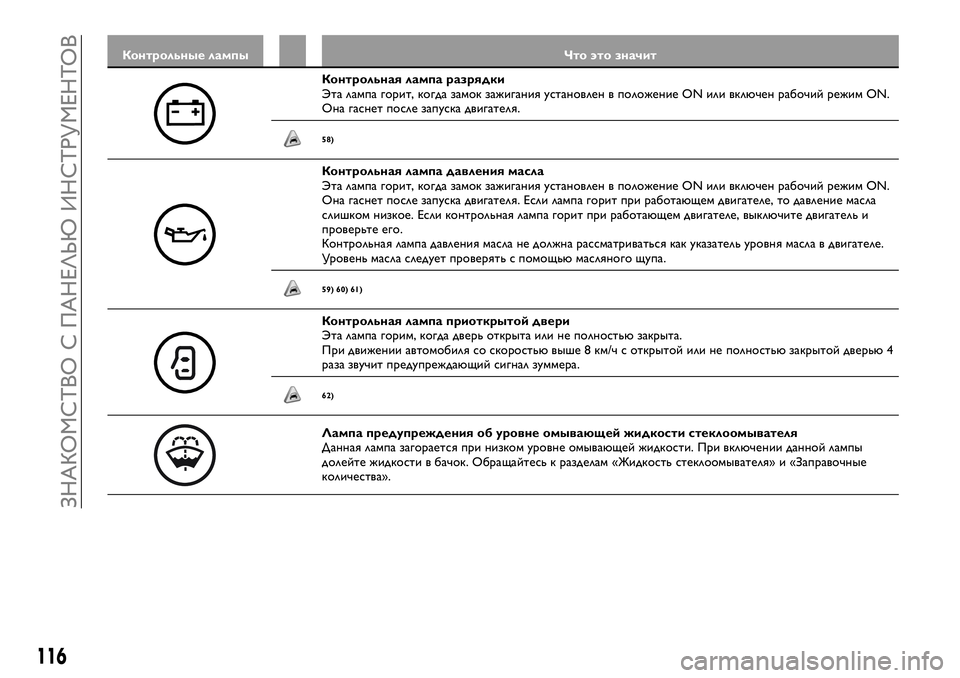

Контрольная лампа разрядки
Эта лампа горит, когда замок зажигания установлен в положение ON или включен рабочий режим ON.
Она гаснет после запуска двигателя.
58)
Контрольная лампа давления масла
Эта лампа горит, когда замок зажигания установлен в положение ON или включен рабочий режим ON.
Она гаснет после запуска двигателя. Если лампа горит при работающем двигателе, то давление масла
слишком низкое. Если контрольная лампа горит при работающем двигателе, выключите двигатель и
проверьте его.
Контрольная лампа давления масла не должна рассматриваться как указатель уровня масла в двигателе.
Уровень масла следует проверять с помощью масляного щупа.
59) 60) 61)
Контрольная лампа приоткрытой двери
Эта лампа горим, когда дверь открыта или не полностью закрыта.
При движении автомобиля со скоростью выше 8 км/ч с открытой или не полностью закрытой дверью 4
раза звучит предупреждающий сигнал зуммера.
62)
Лампа предупреждения об уровне омывающей жидкости стеклоомывателя
Данная лампа загорается при низком уровне омывающей жидкости. При включении данной лампы
долейте жидкости в бачок. Обращайтесь к разделам «Жидкость стеклоомывателя» и «Заправочные
количества».
116
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

Контрольные лампы Что это значит

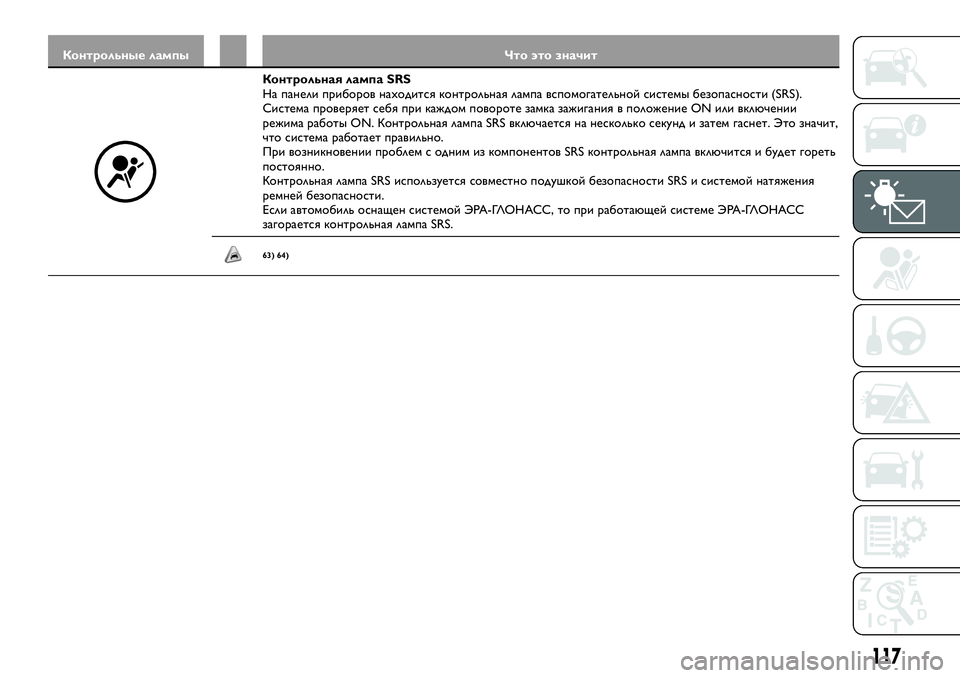

Контрольная лампа SRS
На панели приборов находится контрольная лампа вспомогательной системы безопасности (SRS).
Система проверяет себя при каждом повороте замка зажигания в положение ON или включении
режима работы ON. Контрольная лампа SRS включается на несколько секунд и затем гаснет. Это значит,
что система работает правильно.
При возникновении проблем с одним из компонентов SRS контрольная лампа включится и будет гореть
постоянно.
Контрольная лампа SRS используется совместно подушкой безопасности SRS и системой натяжения
ремней безопасности.
Если автомобиль оснащен системой ЭРА-ГЛОНАСС, то при работающей системе ЭРА-ГЛОНАСС
загорается контрольная лампа SRS.
63) 64)
117

Контрольные лампы Что это значит

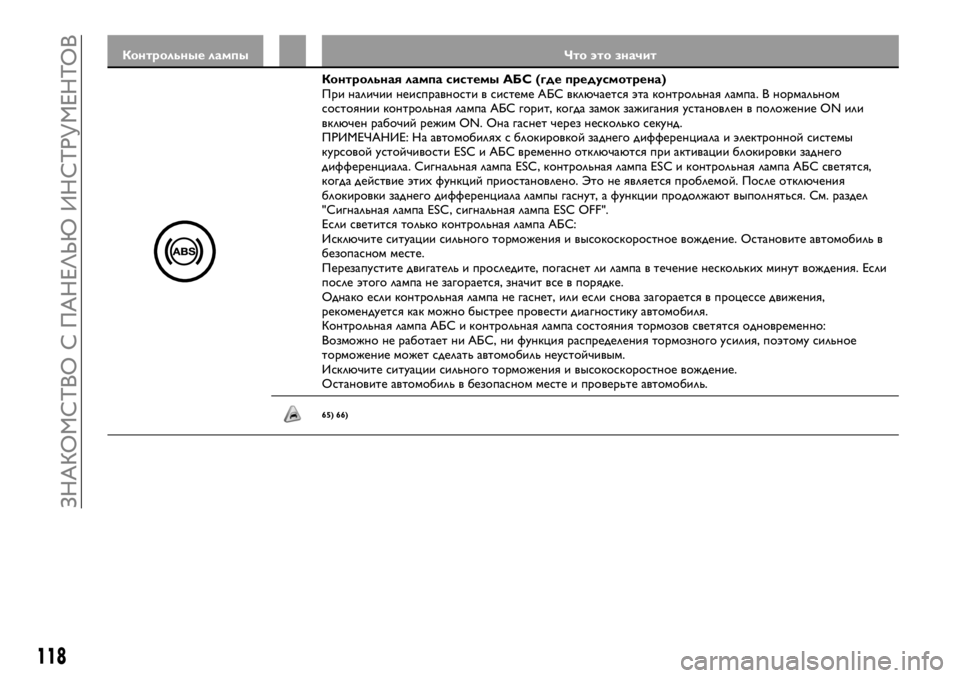

Контрольная лампа системы АБС (где предусмотрена)
При наличии неисправности в системе АБС включается эта контрольная лампа. В нормальном
состоянии контрольная лампа АБС горит, когда замок зажигания установлен в положение ON или
включен рабочий режим ON. Она гаснет через несколько секунд.
ПРИМЕЧАНИЕ: На автомобилях с блокировкой заднего дифференциала и электронной системы
курсовой устойчивости ESC и АБС временно отключаются при активации блокировки заднего
дифференциала. Сигнальная лампа ESC, контрольная лампа ESC и контрольная лампа АБС светятся,
когда действие этих функций приостановлено. Это не является проблемой. После отключения
блокировки заднего дифференциала лампы гаснут, а функции продолжают выполняться. См. раздел
"Сигнальная лампа ESC, сигнальная лампа ESC OFF".
Если светится только контрольная лампа АБС:
Исключите ситуации сильного торможения и высокоскоростное вождение. Остановите автомобиль в
безопасном месте.
Перезапустите двигатель и проследите, погаснет ли лампа в течение нескольких минут вождения. Если
после этого лампа не загорается, значит все в порядке.
Однако если контрольная лампа не гаснет, или если снова загорается в процессе движения,
рекомендуется как можно быстрее провести диагностику автомобиля.
Контрольная лампа АБС и контрольная лампа состояния тормозов светятся одновременно:
Возможно не работает ни АБС, ни функция распределения тормозного усилия, поэтому сильное
торможение может сделать автомобиль неустойчивым.
Исключите ситуации сильного торможения и высокоскоростное вождение.
Остановите автомобиль в безопасном месте и проверьте автомобиль.
65) 66)
118
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
