Замена предохранителя
344) 345) 346) 347) 348) 349)
182)
1. Перед заменой предохранителя
отключите соответствующие
электрические контуры, а также
установите замок зажигания в
положение LOCK или включите
рабочий режим OFF.
2. Извлеките щипцы для
предохранителей из блока
предохранителей в моторном отсеке.

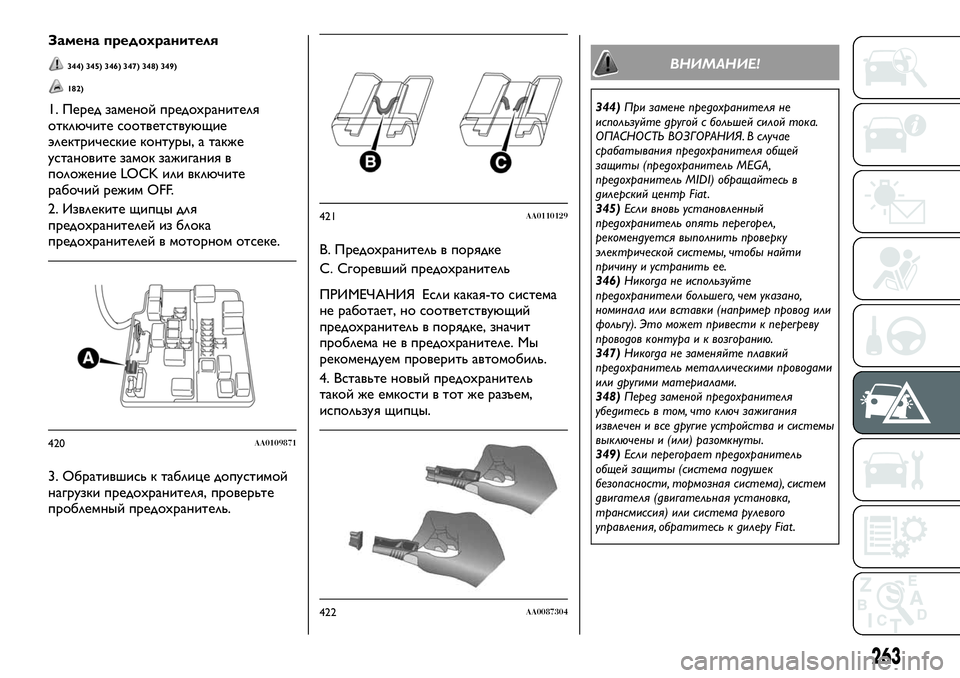

3. Обратившись к таблице допустимой
нагрузки предохранителя, проверьте
проблемный предохранитель.B. Предохранитель в порядке
C. Сгоревший предохранитель
ПРИМЕЧАНИЯ Если какая-то система
не работает, но соответствующий
предохранитель в порядке, значит
проблема не в предохранителе. Мы
рекомендуем проверить автомобиль.
4. Вставьте новый предохранитель
такой же емкости в тот же разъем,
используя щипцы.
ВНИМАНИЕ!
344)При замене предохранителя не
используйте другой с большей силой тока.
ОПАСНОСТЬ ВОЗГОРАНИЯ. В случае
срабатывания предохранителя общей
защиты (предохранитель MEGA,
предохранитель MIDI) обращайтесь в
дилерский центр Fiat .
345)Если вновь установленный
предохранитель опять перегорел,
рекомендуется выполнить проверку
электрической системы, чтобы найти
причину и устранить ее.
346)Никогда не используйте
предохранители большего, чем указано,
номинала или вставки (например провод или
фольгу). Это может привести к перегреву
проводов контура и к возгоранию.
347)Никогда не заменяйте плавкий
предохранитель металлическими проводами
или другими материалами.
348)Перед заменой предохранителя
убедитесь в том, что ключ зажигания
извлечен и все другие устройства и системы
выключены и (или) разомкнуты.
349)Если перегорает предохранитель
общей защиты (система подушек
безопасности, тормозная система), систем
двигателя (двигательная установка,
трансмиссия) или система рулевого
управления, обратитесь к дилеру Fiat .
420AA0109871
421AA0110129
422AA0087304
263
Page 266 of 348

ПРЕДУПРЕЖДЕНИЕ
182)При необходимости мойки моторного
отсека позаботьтесь, чтобы вода не попала
непосредственно в блок предохранителей и
на электродвигатель стеклоочистителя.
ЗАМЕНА ЛАМП
НАКАЛИВАНИЯ
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)

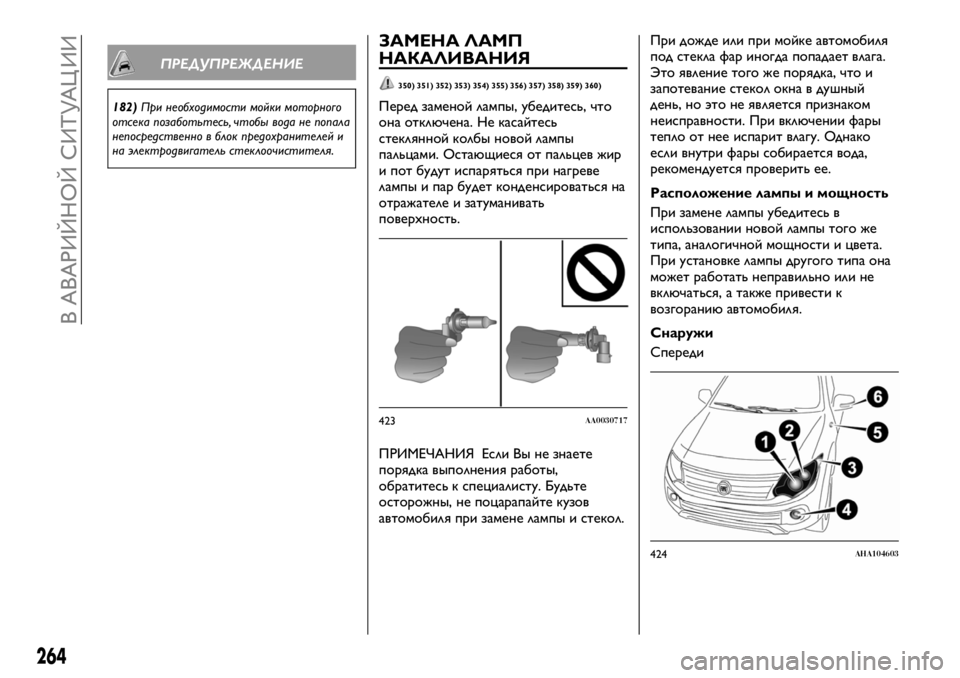

Перед заменой лампы, убедитесь, что
она отключена. Не касайтесь
стеклянной колбы новой лампы
пальцами. Остающиеся от пальцев жир
и пот будут испаряться при нагреве
лампы и пар будет конденсироваться на
отражателе и затуманивать
поверхность.
ПРИМЕЧАНИЯ Если Вы не знаете
порядка выполнения работы,
обратитесь к специалисту. Будьте
осторожны, не поцарапайте кузов
автомобиля при замене лампы и стекол.При дожде или при мойке автомобиля
под стекла фар иногда попадает влага.
Это явление того же порядка, что и
запотевание стекол окна в душный
день, но это не является признаком
неисправности. При включении фары
тепло от нее испарит влагу. Однако
если внутри фары собирается вода,
рекомендуется проверить ее.
Расположение лампы и мощность
При замене лампы убедитесь в
использовании новой лампы того же
типа, аналогичной мощности и цвета.
При установке лампы другого типа она
может работать неправильно или не
включаться, а также привести к
возгоранию автомобиля.
Снаружи
Спереди
423AA0030717
424AHA104603
264
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 267 of 348

Кроме автомобилей с
газоразрядными фарами высокой
интенсивности
1. Габаритные огни: 5 Вт (W5W)
2. Передние контрольные лампы
указателя поворота: 21 Вт
(PY21W/P21W)
3. Фары, дальний/ближний свет: 60/55
Вт (H4)
4. Передние противотуманные фары
Тип 1: 35 Вт (H8) Дневные ходовые
огни: 13 Вт (P13W) Дневные ходовые
огни Тип 2: 13 Вт (P13W)
5.
Боковые сигнальные лампы указателей
поворота (на крыле) *1, *2: 5 Вт
6. Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида) *1
Автомобили с газоразрядными
фарами высокой интенсивности
1. Передние контрольные лампы
указателя поворота: 21 Вт (PY21W)
2. Габаритные огни/Дневные ходовые
огни
3. Фары, дальний/ближний свет: 25 Вт
(D5S)
4. Передние противотуманные фары: 19
Вт (H16)
5.
Боковые сигнальные лампы указателей
поворота (на крыле) *1, *2: 5 Вт
6. Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида) *1
*1: при наличии. *2: Замену лампнакаливания выполняйте у дилера Fiat.
Кодировка в скобках указывает типы ламп.
ПРИМЕЧАНИЯ Невозможно заменить
только лампу накаливания бокового
указателя поворота (на крыле).
Выполните проверку в дилерском
центре Fiat, когда требуется заменить
или отремонтировать лампу.
361)

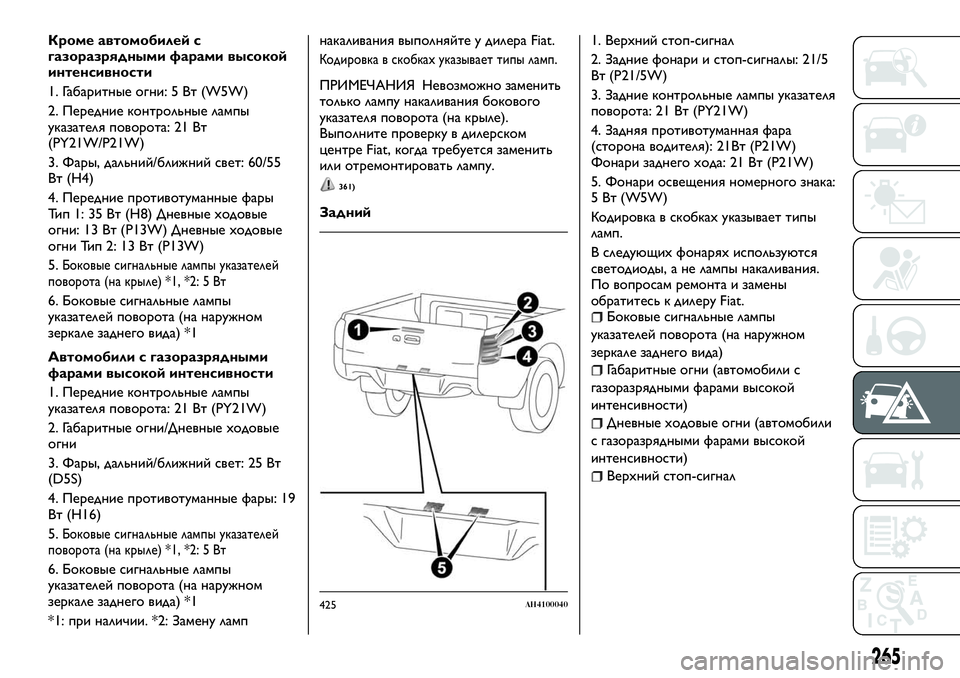

Задний1. Верхний стоп-сигнал
2. Задние фонари и стоп-сигналы: 21/5
Вт (P21/5W)
3. Задние контрольные лампы указателя
поворота: 21 Вт (PY21W)
4. Задняя противотуманная фара
(сторона водителя): 21Вт (P21W)
Фонари заднего хода: 21 Вт (P21W)
5. Фонари освещения номерного знака:
5 Вт (W5W)
Кодировка в скобках указывает типы
ламп.
В следующих фонарях используются
светодиоды, а не лампы накаливания.
По вопросам ремонта и замены
обратитесь к дилеру Fiat.
Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида)
Габаритные огни (автомобили с
газоразрядными фарами высокой
интенсивности)
Дневные ходовые огни (автомобили
с газоразрядными фарами высокой
интенсивности)
Верхний стоп-сигнал
425AH4100040
265
Page 268 of 348
Внутри
1. Задний плафон освещения салона:
8W
2. Освещение передней части салона и
лампы точечного освещения*: 7,5 W
3. Лампа перчаточного ящика: 1,4 W
Фары (галогеновая лампа)

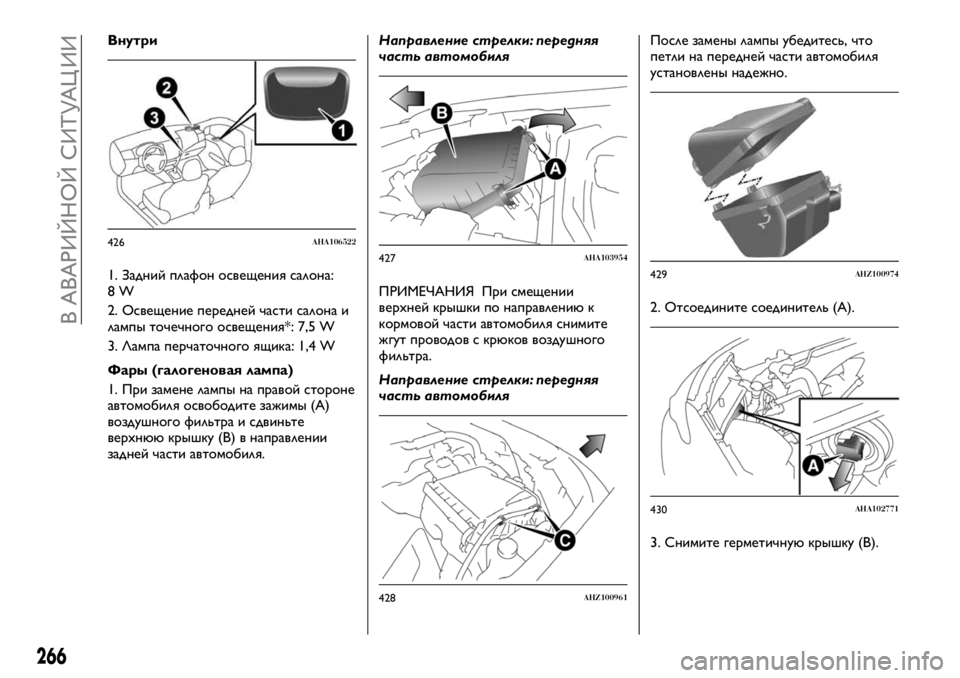

1. При замене лампы на правой стороне
автомобиля освободите зажимы (А)
воздушного фильтра и сдвиньте
верхнюю крышку (В) в направлении
задней части автомобиля.Направление стрелки: передняя
часть автомобиля
ПРИМЕЧАНИЯ При смещении
верхней крышки по направлению к
кормовой части автомобиля снимите
жгут проводов с крюков воздушного
фильтра.
Направление стрелки: передняя
часть автомобиляПосле замены лампы убедитесь, что
петли на передней части автомобиля
установлены надежно.
2. Отсоедините соединитель (А).
3. Снимите герметичную крышку (В).
426AHA106522
427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
266
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 269 of 348

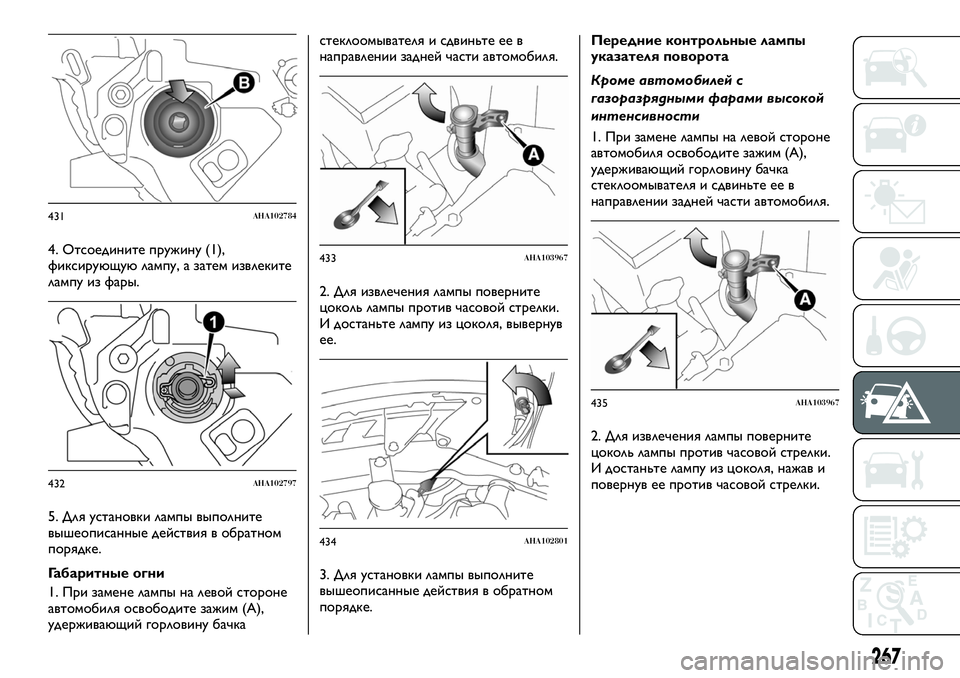

4. Отсоедините пружину (1),
фиксирующую лампу, а затем извлеките
лампу из фары.
5. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
Габаритные огни
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачкастеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.
2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, вывернув
ее.
3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.Передние контрольные лампы
указателя поворота
Кроме автомобилей с
газоразрядными фарами высокой
интенсивности
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачка
стеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.
2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.
431AHA102784
432AHA102797
433AHA103967
434AHA102801
435AHA103967
267
Page 270 of 348

3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
Автомобили с газоразрядными
фарами высокой интенсивности
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачка
стеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.
3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
Передние противотуманные
фары/дневные ходовые огни (где
предусмотрено)
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки под кромку крышки (А) и
осторожно снимите крышку.2. Выкрутите 3 винта (В) и извлеките
лампу.
ПРИМЕЧАНИЯ При выкручивании
винтов противотуманной лампы будьте
осторожны, чтобы по ошибке не
сдвинуть регулировочный винт (С)
ориентации луча.
436AHA102814
437AHA103967
438AHA102827
439AHA102667
440AHA102670
268
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 271 of 348
3. Для извлечения цоколя поверните
его против часовой стрелки.

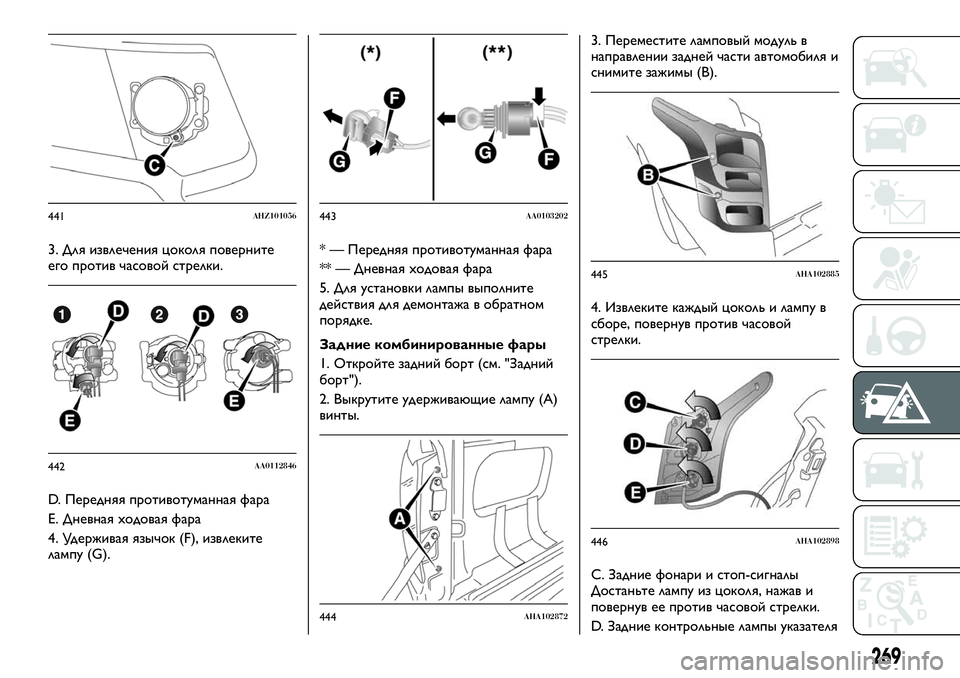

D. Передняя противотуманная фара
E. Дневная ходовая фара
4. Удерживая язычок (F), извлеките
лампу (G).* — Передняя противотуманная фара
** — Дневная ходовая фара
5. Для установки лампы выполните
действия для демонтажа в обратном
порядке.
Задние комбинированные фары
1. Откройте задний борт (см. "Задний
борт").
2. Выкрутите удерживающие лампу (А)
винты.3. Переместите ламповый модуль в
направлении задней части автомобиля и
снимите зажимы (В).
4. Извлеките каждый цоколь и лампу в
сборе, повернув против часовой
стрелки.
C. Задние фонари и стоп-сигналы
Достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.
D. Задние контрольные лампы указателя
441AHZ101056
442AA0112846
443AA0103202
444AHA102872
445AHA102885
446AHA102898
269
Page 272 of 348

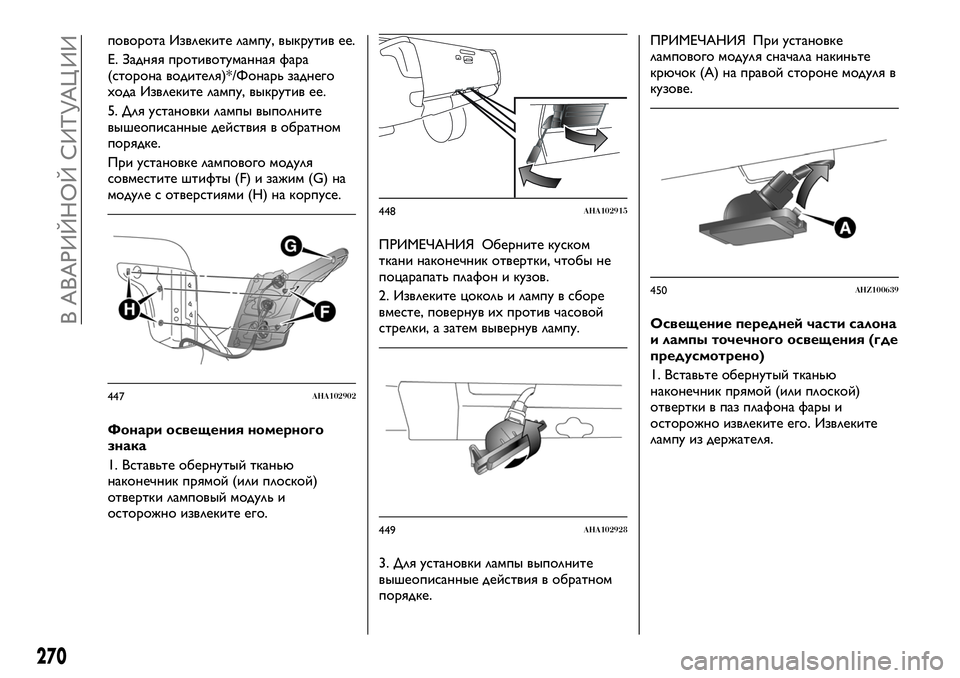

поворота Извлеките лампу, выкрутив ее.
E. Задняя противотуманная фара
(сторона водителя)*/Фонарь заднего
хода Извлеките лампу, выкрутив ее.
5. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
При установке лампового модуля
совместите штифты (F) и зажим (G) на
модуле с отверстиями (H) на корпусе.
Фонари освещения номерного
знака
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки ламповый модуль и
осторожно извлеките его.ПРИМЕЧАНИЯ Оберните куском
ткани наконечник отвертки, чтобы не
поцарапать плафон и кузов.
2. Извлеките цоколь и лампу в сборе
вместе, повернув их против часовой
стрелки, а затем вывернув лампу.
3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.ПРИМЕЧАНИЯ При установке
лампового модуля сначала накиньте
крючок (А) на правой стороне модуля в
кузове.
Освещение передней части салона
и лампы точечного освещения (где
предусмотрено)
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки в паз плафона фары и
осторожно извлеките его. Извлеките
лампу из держателя.
447AHA102902
448AHA102915
449AHA102928
450AHZ100639
270
В АВАРИЙНОЙ СИТУАЦ ИИ
